Проверка катализаторов CM GETZ(TB) PRODUCT GROUP MASTER Методика проверки эффективности работы верхних катализаторов (WCC) c использованием Hi-Scan Pro (диагностика по протоколу OBD-II)

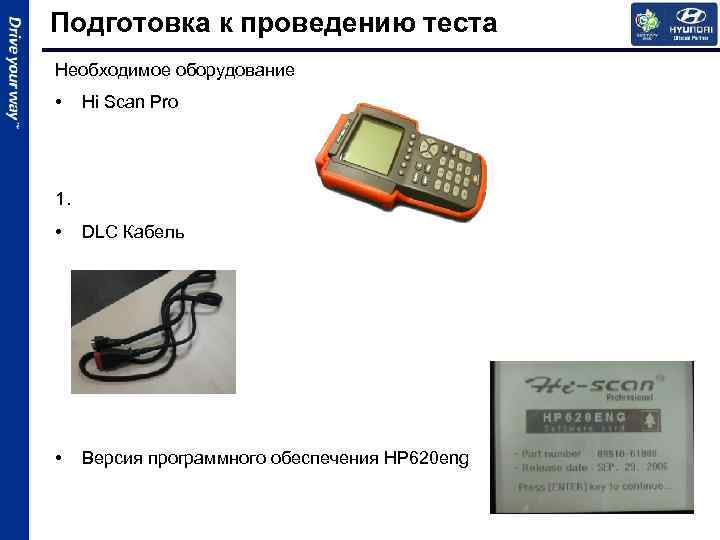

Подготовка к проведению теста Необходимое оборудование • Hi Scan Pro 1. • DLC Кабель • Версия программного обеспечения HP 620 eng

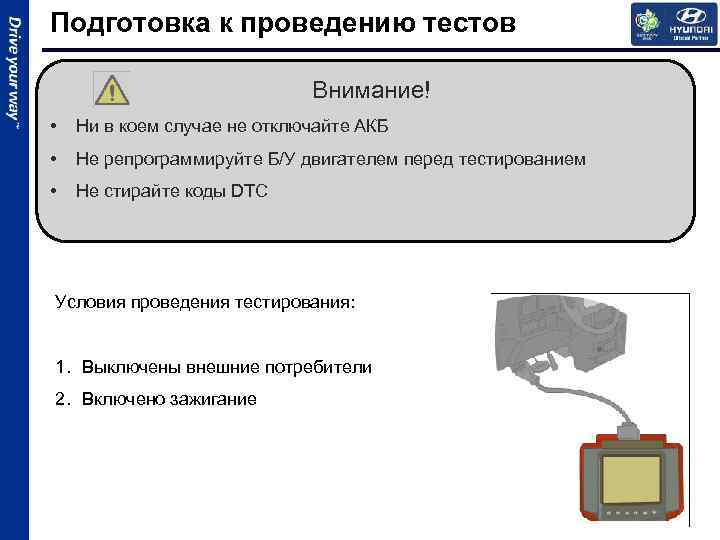

Подготовка к проведению тестов Внимание! • Ни в коем случае не отключайте АКБ • Не репрограммируйте Б/У двигателем перед тестированием • Не стирайте коды DTC Условия проведения тестирования: 1. Выключены внешние потребители 2. Включено зажигание

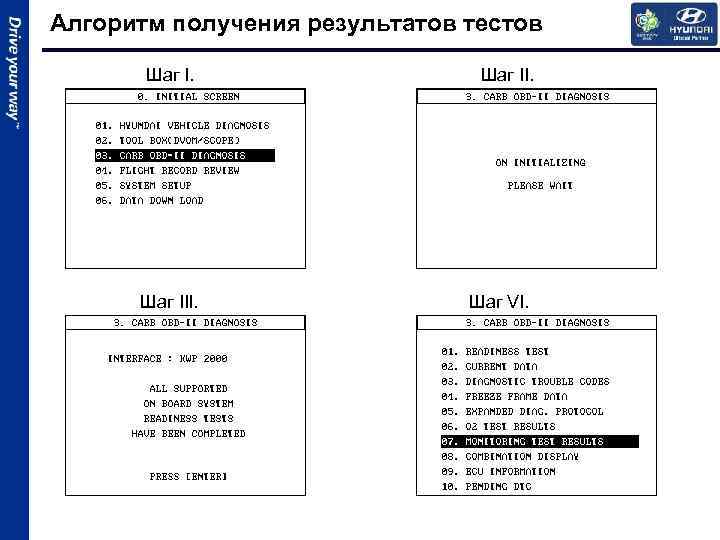

Алгоритм получения результатов тестов Шаг III. Шаг VI.

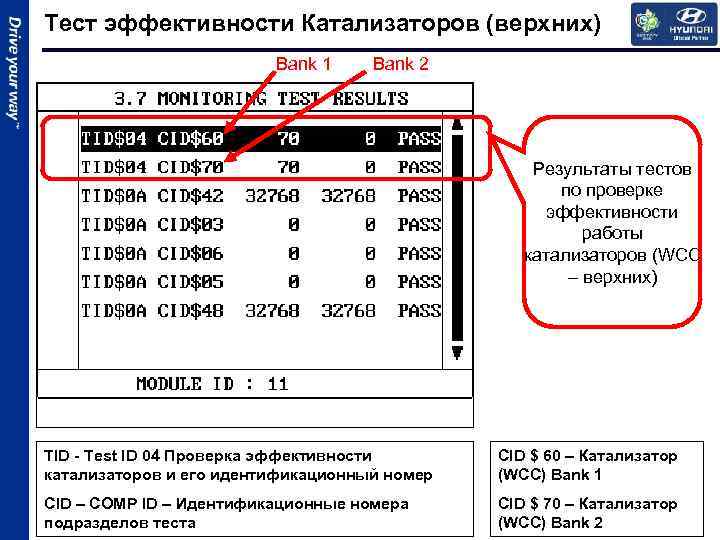

Тест эффективности Катализаторов (верхних) Bank 1 Bank 2 Результаты тестов по проверке эффективности работы катализаторов (WCC – верхних) TID - Test ID 04 Проверка эффективности катализаторов и его идентификационный номер CID $ 60 – Катализатор (WCC) Bank 1 CID – COMP ID – Идентификационные номера подразделов теста CID $ 70 – Катализатор (WCC) Bank 2

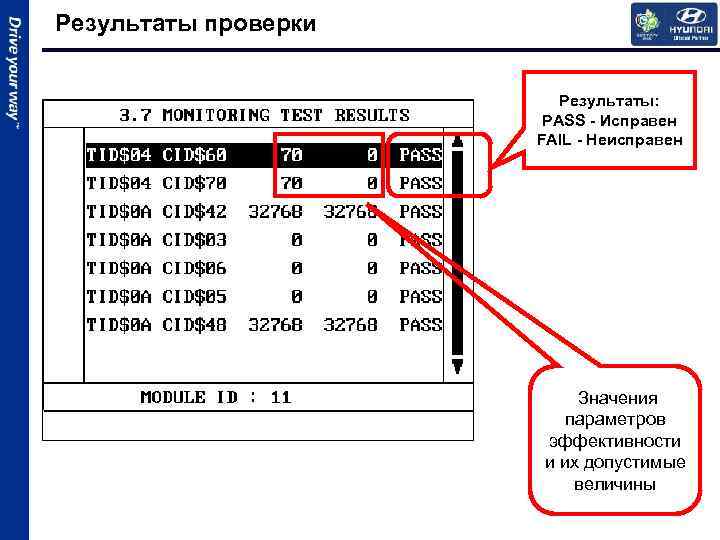

Результаты проверки Результаты: PASS - Исправен FAIL - Неисправен Значения параметров эффективности и их допустимые величины
Расположение катализаторов Bank 1 (WCC) Сторона радиаторов Сторона перегородк и моторного отсека Bank 2 (WCC) UCC

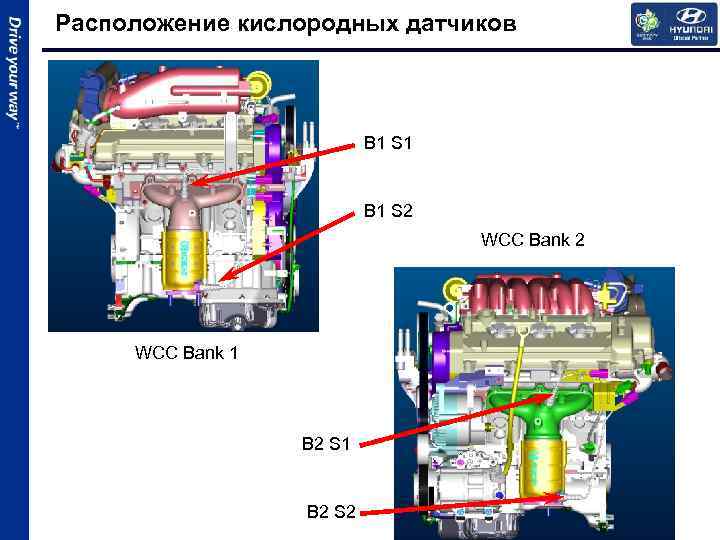

Расположение кислородных датчиков B 1 S 1 B 1 S 2 WCC Bank 1 B 2 S 2

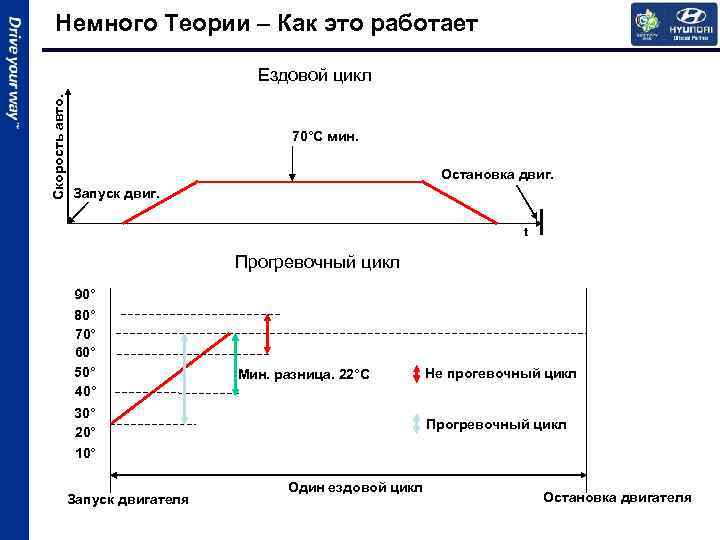

Немного Теории – Как это работает Скорость авто. Ездовой цикл 70°C мин. Остановка двиг. Запуск двиг. t Прогревочный цикл 90° 80° 70° 60° 50° 40° Мин. разница. 22°C 30° 20° 10° Запуск двигателя Не прогевочный цикл Прогревочный цикл Один ездовой цикл Остановка двигателя

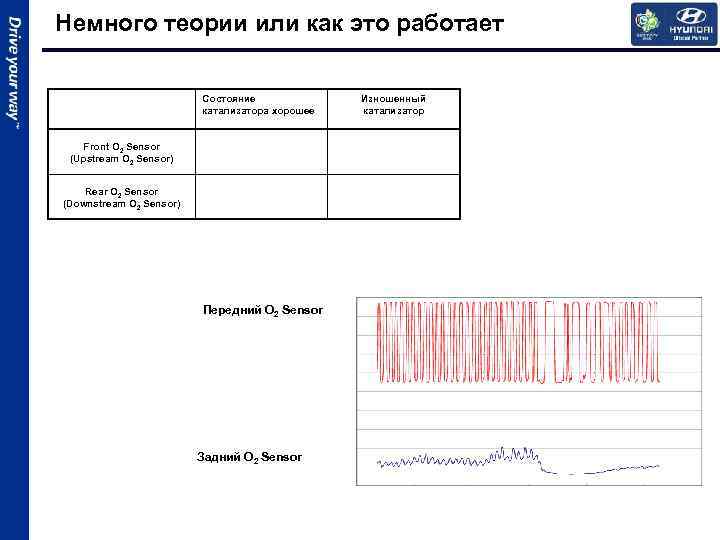

Немного теории или как это работает Состояние катализатора хорошее Front O 2 Sensor (Upstream O 2 Sensor) Rear O 2 Sensor (Downstream O 2 Sensor) Передний O 2 Sensor Задний O 2 Sensor Изношенный катализатор

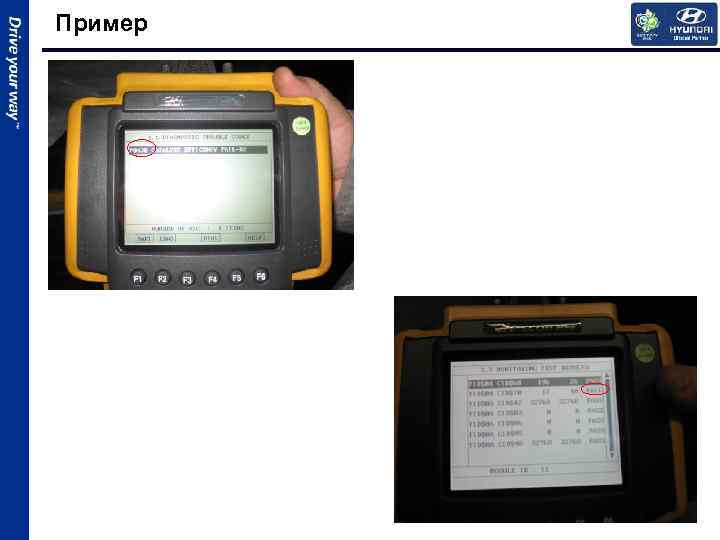

Пример

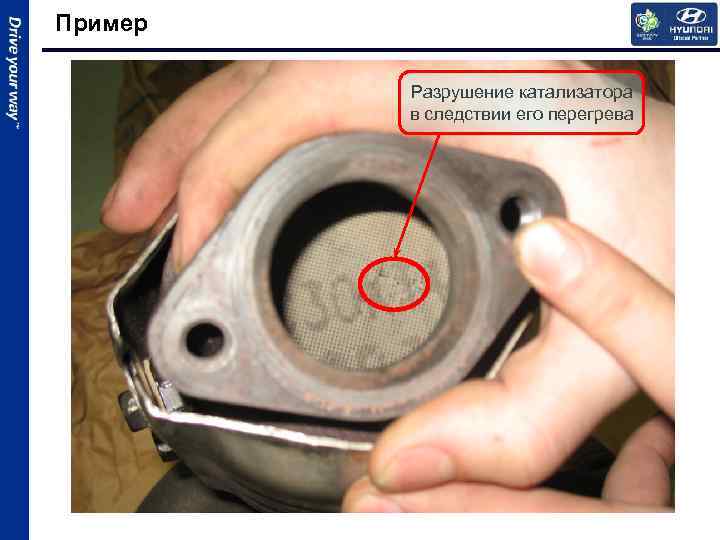

Пример Разрушение катализатора в следствии его перегрева
