Протокол SNMP Выполнил студент ИТ-31 Игнатова А

Протокол SNMP Выполнил: студент ИТ-31 Игнатова А.

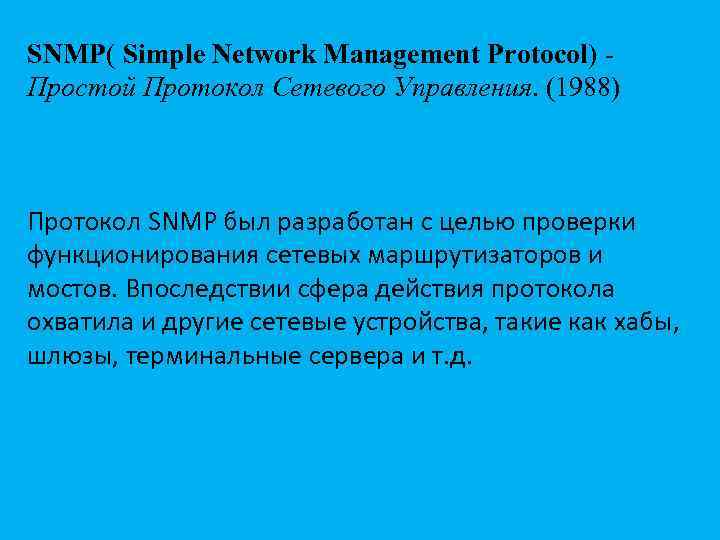

SNMP( Simple Network Management Protocol) - Простой Протокол Сетевого Управления. (1988) Протокол SNMP был разработан с целью проверки функционирования сетевых маршрутизаторов и мостов. Впоследствии сфера действия протокола охватила и другие сетевые устройства, такие как хабы, шлюзы, терминальные сервера и т. д.

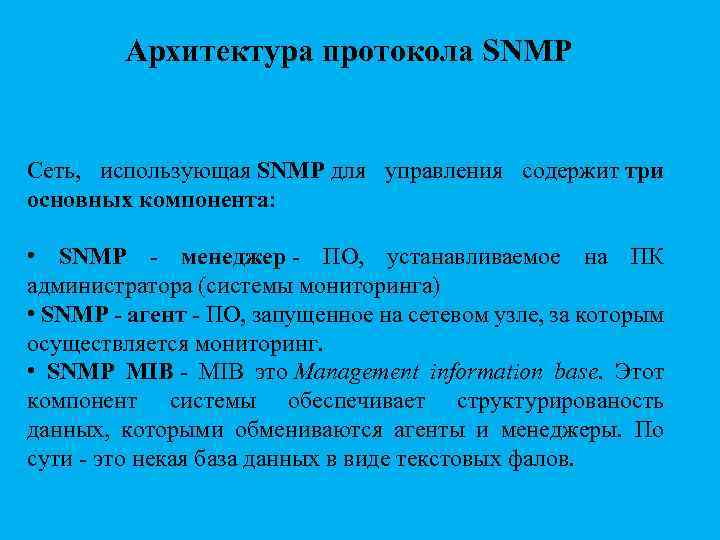

Архитектура протокола SNMP Сеть, использующая SNMP для управления содержит три основных компонента: • SNMP - менеджер - ПО, устанавливаемое на ПК администратора (системы мониторинга) • SNMP - агент - ПО, запущенное на сетевом узле, за которым осуществляется мониторинг. • SNMP MIB - MIB это Management information base. Этот компонент системы обеспечивает структурированость данных, которыми обмениваются агенты и менеджеры. По сути - это некая база данных в виде текстовых фалов.

SNMP менеджер и SNMP агент SNMP - менеджер является прослойкой (интерфейсом) между оператором/администратором и сетевым узлом с запущенным SNMP агентом. SNMP - агент - это интерфейс между SNMP менеджером и железным оборудованием на сетевом узле. SNMP работает на 7 уровне модели OSI, то есть является службой прикладного уровня. Взаимодействие агента и менеджера на уровне протокола SNMP организуется посредством объектов PDU (Protocol Data Unit), которые инкапсулируются в транспортный протокол. Агенты, работающие на хостах, собирают информацию об устройствах и записывают собранные счетчики в значения переменных в базу данных MIB. Тем самым делая ее доступной для менеджеров.

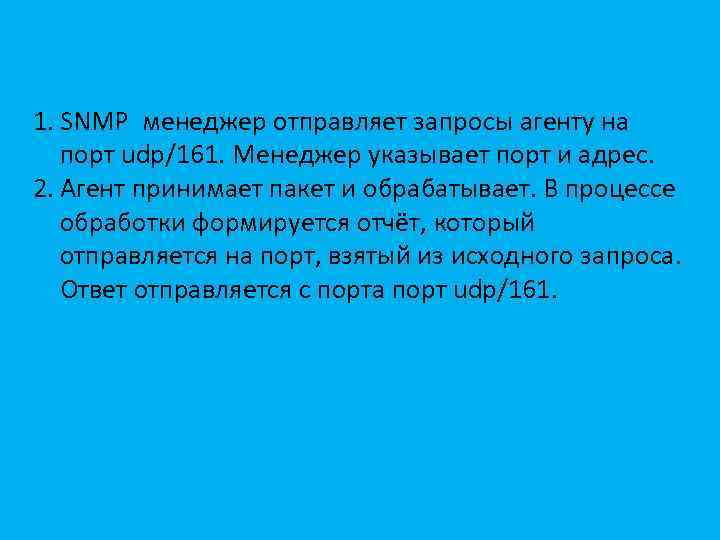

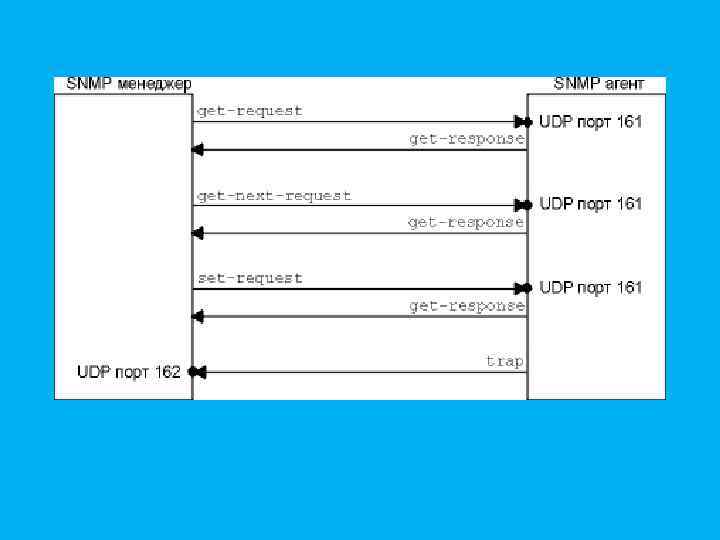

1. SNMP менеджер отправляет запросы агенту на порт udp/161. Менеджер указывает порт и адрес. 2. Агент принимает пакет и обрабатывает. В процессе обработки формируется отчёт, который отправляется на порт, взятый из исходного запроса. Ответ отправляется с порта порт udp/161.

SNMP определяет всего пять типов сообщений, которыми обмениваются менеджер и агент. Уведомить менеджера, когда что-либо произошло с агентом: оператор trap. Первые три сообщения отправляются от менеджера к агенту, а последние два от агента к менеджеру. Сообщение Описание Get. Requst Запрос для получения значения одной или более переменных Get. Next. Request Запрос следующей переменной Set. Request Изменение значения одной или более переменных Get. Response Выдать значение одной или нескольких переменных Set. Response Установить значение одной или нескольких переменных

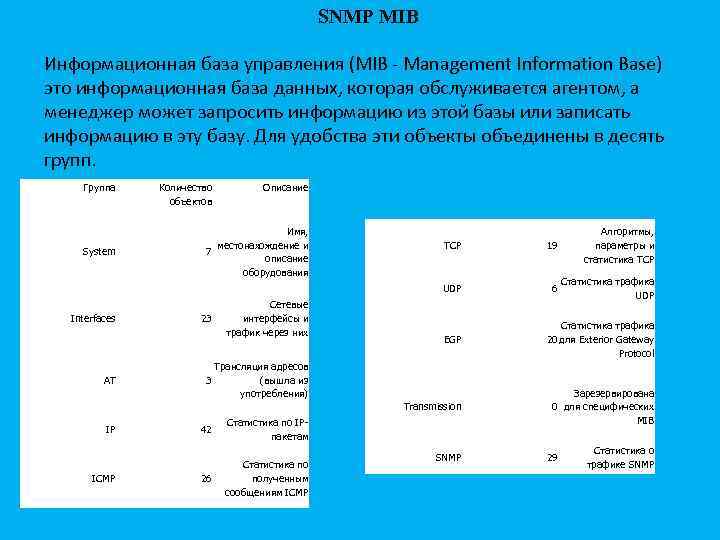

SNMP MIB Информационная база управления (MIB - Management Information Base) это информационная база данных, которая обслуживается агентом, а менеджер может запросить информацию из этой базы или записать информацию в эту базу. Для удобства эти объекты объединены в десять групп. Группа Количество объектов Описание Имя, местонахождение и 7 описание оборудования Interfaces 23 Сетевые интерфейсы и трафик через них TCP 19 UDP System Алгоритмы, параметры и статистика TCP 6 Статистика трафика UDP IP ICMP 3 Статистика трафика 20 для Exterior Gateway Protocol Transmission AT EGP Зарезервирована 0 для специфических MIB Трансляция адресов (вышла из употребления) 42 Статистика по IPпакетам 26 Статистика по полученным сообщениям ICMP SNMP 29 Статистика о трафике SNMP

Пример древовидной структуры базы объектов MIB-II. На нем показаны две из 10 возможных групп объектов — System (имена объектов начинаются с префикса Sys) и Interfaces (префикс if). Объект Sys. Up. Time содержит значение продолжительности времени работы системы с момента последней перезагрузки, объект Sys. Object. ID — идентификатор устройства (например, маршрутизатора). Объект if. Number определяет количество сетевых интерфейсов устройства, а объект if. Entry является вершиной поддерева, описывающего один из конкретных интерфейсов устройства. Входящие в это поддерево объекты if. Type и if. Admin. Status определяют соответственно тип и состояние одного из интерфейсов, в данном случае интерфейса Ethernet.

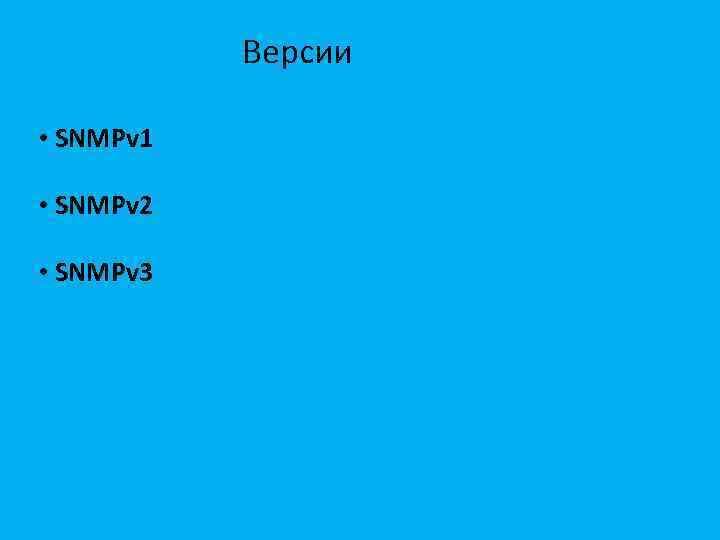

Версии • SNMPv 1 • SNMPv 2 • SNMPv 3

Установки SNMP в Windows Для установки SNMP в Windows, выполните следующие действия: 1) Нажмите кнопку Пуск – Панель управления 2) Нажмите кнопку «Установка и удаление программ» . 3) В левой панели, нажмите кнопку «Добавить / удалить компоненты Windows»

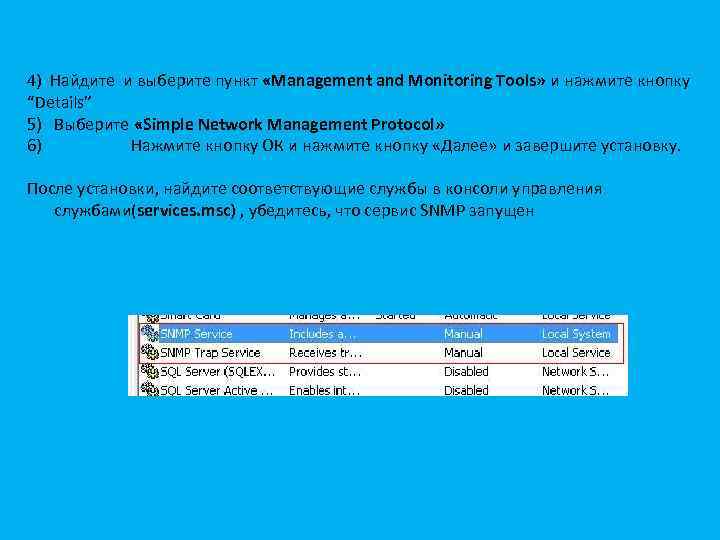

4) Найдите и выберите пункт «Management and Monitoring Tools» и нажмите кнопку “Details” 5) Выберите «Simple Network Management Protocol» 6) Нажмите кнопку ОК и нажмите кнопку «Далее» и завершите установку. После установки, найдите соответствующие службы в консоли управления службами(services. msc) , убедитесь, что сервис SNMP запущен

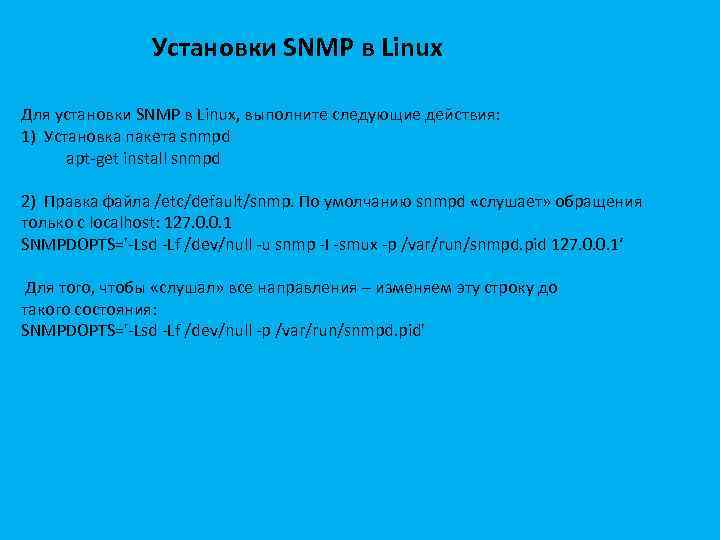

Установки SNMP в Linux Для установки SNMP в Linux, выполните следующие действия: 1) Установка пакета snmpd apt-get install snmpd 2) Правка файла /etc/default/snmp. По умолчанию snmpd «слушает» обращения только с localhost: 127. 0. 0. 1 SNMPDOPTS='-Lsd -Lf /dev/null -u snmp -I -smux -p /var/run/snmpd. pid 127. 0. 0. 1‘ Для того, чтобы «слушал» все направления – изменяем эту строку до такого состояния: SNMPDOPTS='-Lsd -Lf /dev/null -p /var/run/snmpd. pid'

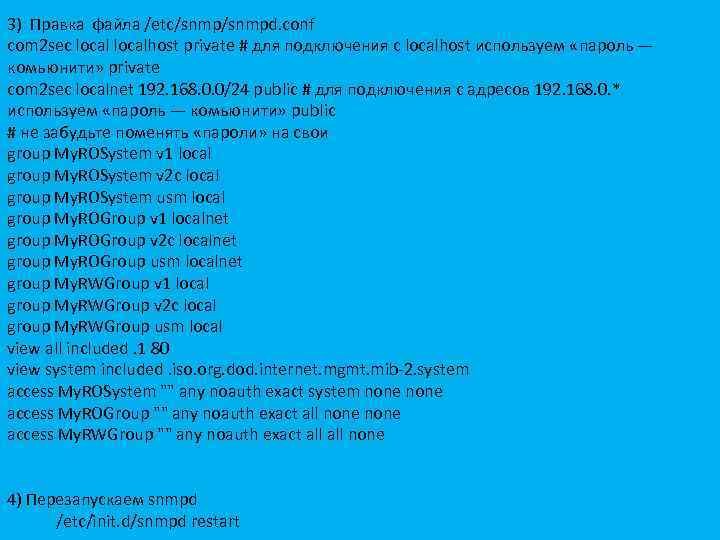

3) Правка файла /etc/snmpd. conf com 2 sec localhost private # для подключения с localhost используем «пароль — комьюнити» private com 2 sec localnet 192. 168. 0. 0/24 public # для подключения с адресов 192. 168. 0. * используем «пароль — комьюнити» public # не забудьте поменять «пароли» на свои group My. ROSystem v 1 local group My. ROSystem v 2 c local group My. ROSystem usm local group My. ROGroup v 1 localnet group My. ROGroup v 2 c localnet group My. ROGroup usm localnet group My. RWGroup v 1 local group My. RWGroup v 2 c local group My. RWGroup usm local view all included. 1 80 view system included. iso. org. dod. internet. mgmt. mib-2. system access My. ROSystem "" any noauth exact system none access My. ROGroup "" any noauth exact all none access My. RWGroup "" any noauth exact all none 4) Перезапускаем snmpd /etc/init. d/snmpd restart
