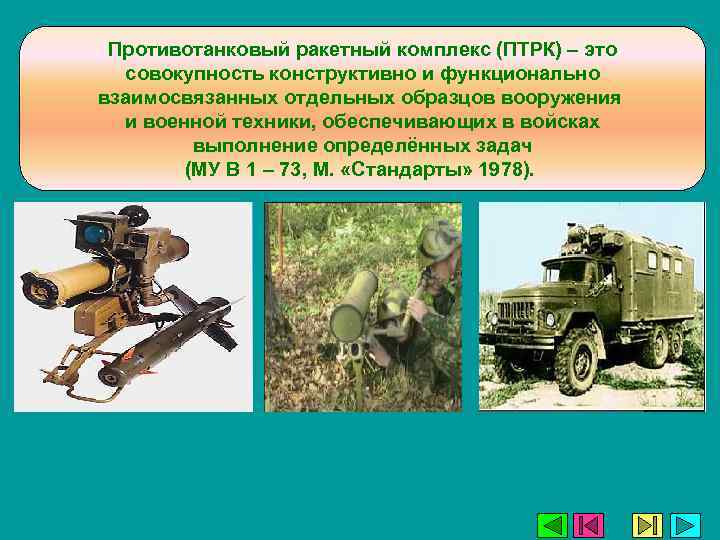

Противотанковый ракетный комплекс (ПТРК) – это совокупность конструктивно и функционально взаимосвязанных отдельных образцов вооружения и военной техники, обеспечивающих в войсках выполнение определённых задач (МУ В 1 – 73, М. «Стандарты» 1978).

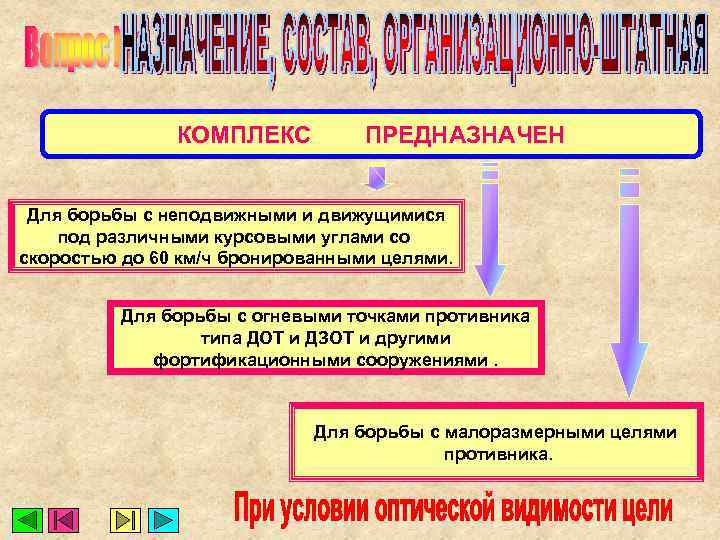

КОМПЛЕКС ПРЕДНАЗНАЧЕН Для борьбы с неподвижными и движущимися под различными курсовыми углами со скоростью до 60 км/ч бронированными целями. Для борьбы с огневыми точками противника типа ДОТ и ДЗОТ и другими фортификационными сооружениями. Для борьбы с малоразмерными целями противника.

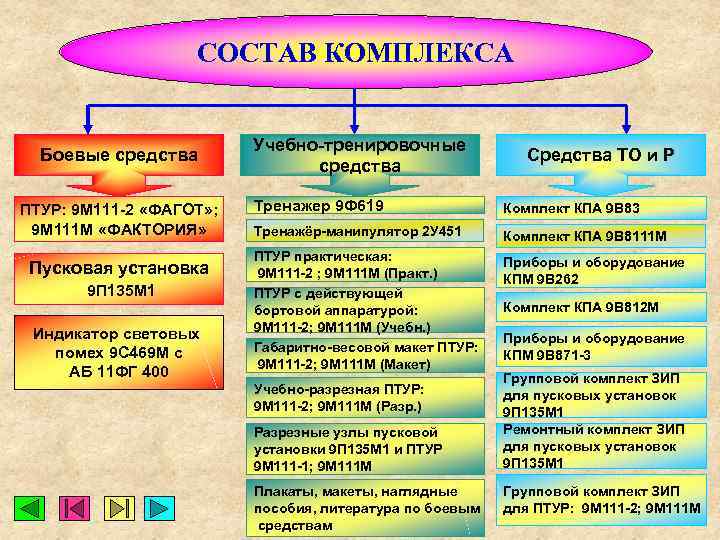

СОСТАВ КОМПЛЕКСА Боевые средства ПТУР: 9 М 111 -2 «ФАГОТ» ; 9 М 111 М «ФАКТОРИЯ» Пусковая установка 9 П 135 М 1 Индикатор световых помех 9 С 469 М с АБ 11 ФГ 400 Учебно-тренировочные средства Средства ТО и Р Тренажер 9 Ф 619 Комплект КПА 9 В 83 Тренажёр-манипулятор 2 У 451 Комплект КПА 9 В 8111 М ПТУР практическая: 9 М 111 -2 ; 9 М 111 М (Практ. ) ПТУР с действующей бортовой аппаратурой: 9 М 111 -2; 9 М 111 М (Учебн. ) Габаритно-весовой макет ПТУР: 9 М 111 -2; 9 М 111 М (Макет) Приборы и оборудование КПМ 9 В 262 Учебно-разрезная ПТУР: 9 М 111 -2; 9 М 111 М (Разр. ) Разрезные узлы пусковой установки 9 П 135 М 1 и ПТУР 9 М 111 -1; 9 М 111 М Плакаты, макеты, наглядные пособия, литература по боевым средствам Комплект КПА 9 В 812 М Приборы и оборудование КПМ 9 В 871 -3 Групповой комплект ЗИП для пусковых установок 9 П 135 М 1 Ремонтный комплект ЗИП для пусковых установок 9 П 135 М 1 Групповой комплект ЗИП для ПТУР: 9 М 111 -2; 9 М 111 М

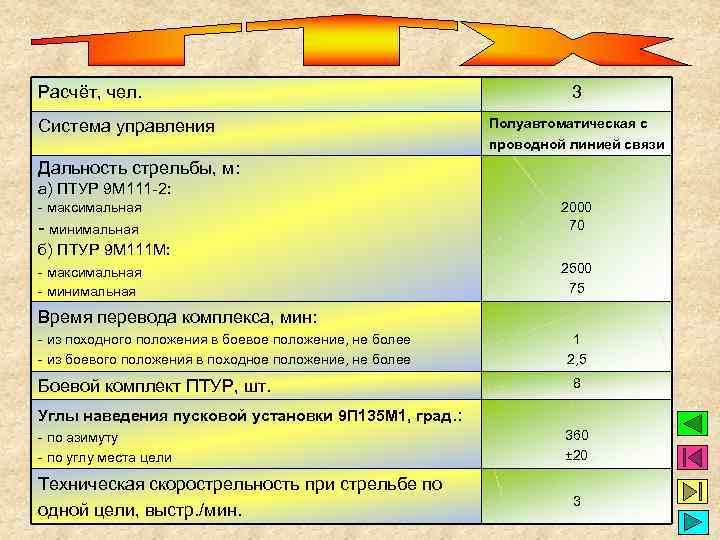

Расчёт, чел. Система управления 3 Полуавтоматическая с проводной линией связи Дальность стрельбы, м: а) ПТУР 9 М 111 -2: - максимальная - минимальная 2000 70 б) ПТУР 9 М 111 М: - максимальная - минимальная 2500 75 Время перевода комплекса, мин: - из походного положения в боевое положение, не более - из боевого положения в походное положение, не более Боевой комплект ПТУР, шт. 1 2, 5 8 Углы наведения пусковой установки 9 П 135 М 1, град. : - по азимуту - по углу места цели Техническая скорострельность при стрельбе по одной цели, выстр. /мин. 360 ± 20 3

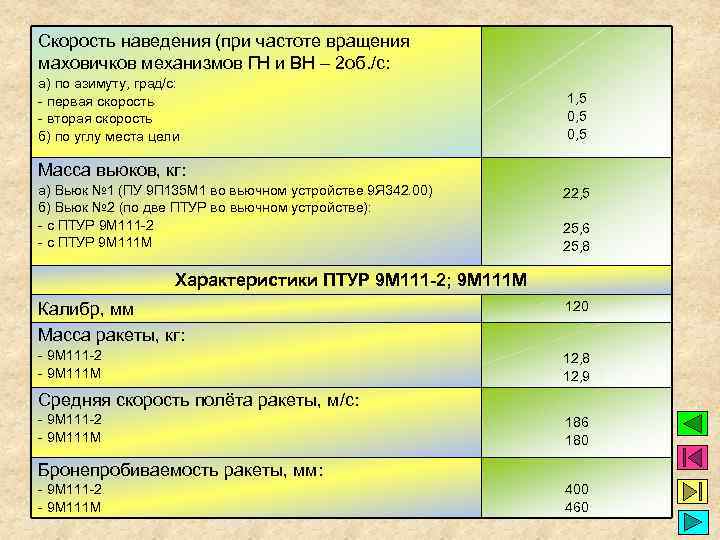

Скорость наведения (при частоте вращения маховичков механизмов ГН и ВН – 2 об. /с: а) по азимуту, град/с: - первая скорость - вторая скорость б) по углу места цели 1, 5 0, 5 Масса вьюков, кг: а) Вьюк № 1 (ПУ 9 П 135 М 1 во вьючном устройстве 9 Я 342. 00) б) Вьюк № 2 (по две ПТУР во вьючном устройстве): - с ПТУР 9 М 111 -2 - с ПТУР 9 М 111 М 22, 5 25, 6 25, 8 Характеристики ПТУР 9 М 111 -2; 9 М 111 М Калибр, мм Масса ракеты, кг: 120 - 9 М 111 -2 - 9 М 111 М 12, 8 12, 9 Средняя скорость полёта ракеты, м/с: - 9 М 111 -2 - 9 М 111 М 186 180 Бронепробиваемость ракеты, мм: - 9 М 111 -2 - 9 М 111 М 400 460

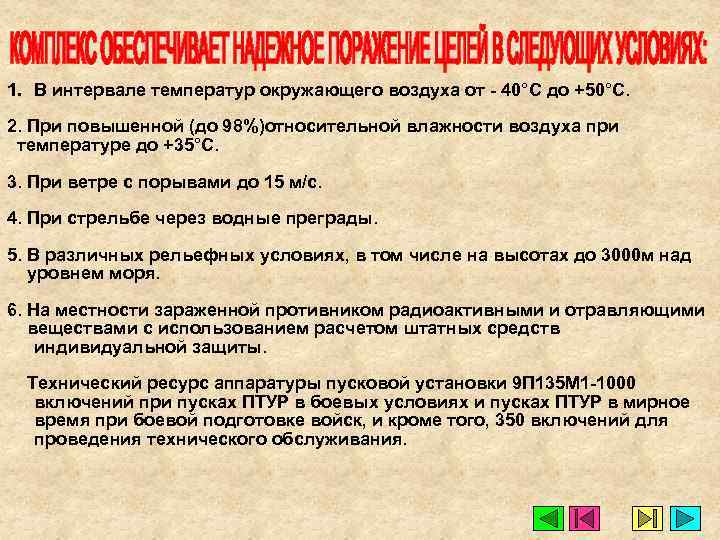

1. В интервале температур окружающего воздуха от - 40°С до +50°С. 2. При повышенной (до 98%)относительной влажности воздуха при температуре до +35°С. 3. При ветре с порывами до 15 м/с. 4. При стрельбе через водные преграды. 5. В различных рельефных условиях, в том числе на высотах до 3000 м над уровнем моря. 6. На местности зараженной противником радиоактивными и отравляющими веществами с использованием расчетом штатных средств индивидуальной защиты. Технический ресурс аппаратуры пусковой установки 9 П 135 М 1 -1000 включений при пусках ПТУР в боевых условиях и пусках ПТУР в мирное время при боевой подготовке войск, и кроме того, 350 включений для проведения технического обслуживания.

Пусковая установка 9 П 135 М 1 с тепловизионным прицелом 1 -ПН-86 «МУЛАТ-115» и ПТУР 9 М 113 М

ПУСКОВАЯ УСТАНОВКА 9 П 135 М 1 ПРЕДНАЗНАЧЕНА ДЛЯ УСТАНОВКИ И ЗАКРЕПЛЕНИЯ ПТУР 9 М 111 -2, 9 М 111 М, 9 М 113 М, 9 М 113 Ф ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ ПУСКОВЫХ ЦЕПЕЙ ПТУР С НАЗЕМНОЙ АППАРАТУРОЙ УПРАВЛЕНИЯ 9 С 451 М 1, НАВЕДЕНИЯ НА ЦЕЛЬ, ПРОИЗВОДСТВА ПУСКА И УПРАВЛЕНИЯ ПОЛЕТОМ ПТУР ДО ПОРАЖЕНИЯ ЦЕЛИ, А ТАКЖЕ ВРЕМЕННОГО ХРАНЕНИЯ И ТРАНСПАРТИРОВАНИЯ ОДНОЙ ПТУР. Общее устройство ПУ 9 П 135 М 1: СТАНОК 9 П 56 М НАЗЕМНАЯ АППАРАТУРА УПРАВЛЕНИЯ 9 С 451 М 1 МЕХАНИЗМ ПУСКА

СТАНОК 9 П 56 М – ПРЕДНАЗНАЧЕН ДЛЯ ЗАКРЕПЛЕНИЯ НАЗЕМНОЙ АППАРАТУРЫ УПРАВЛЕНИЯ 9 С 451 М 1, ПТУР 9 М 111 -2, 9 М 111 М 1, 9 М 113 М, 9 М 113 Ф, ЭЛЕКТРИЧЕСКОГО СОЕДИЕНИЯ ПУСКОВЫХ ЦЕПЕЙ ПТУР С НАЗЕМНОЙ АППАРАТУРОЙ УПРАВЛЕНИЯ 9 С 451 М 1 И НАВЕДЕНИЯ НА ЦЕЛЬ Общее устройство станка 9 П 56 М: ТРЕНОЖНОЕ ОСНОВАНИЕ ВЕРТЛЮГ НАПРАВЛЯЮЩАЯ В СБОРЕ КРОНШТЕЙН ПРИБОРА УПРАВЛЕНИЯ МЕХАНИЗМ ГН МЕХАНИЗМ ВН

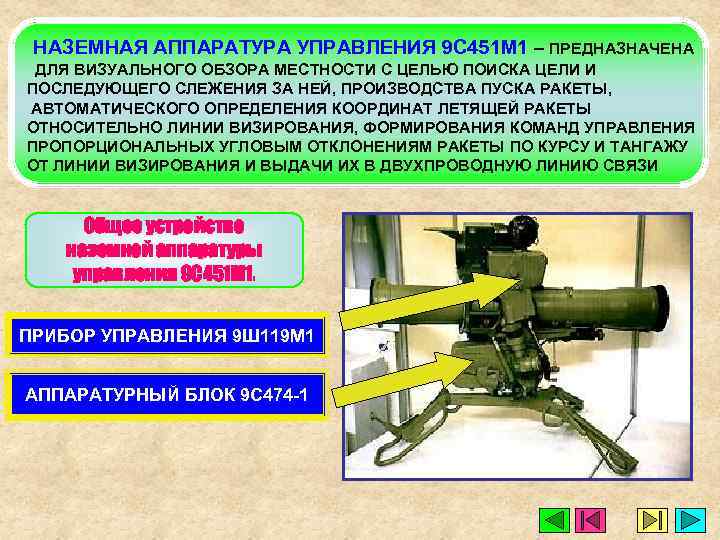

НАЗЕМНАЯ АППАРАТУРА УПРАВЛЕНИЯ 9 С 451 М 1 – ПРЕДНАЗНАЧЕНА ДЛЯ ВИЗУАЛЬНОГО ОБЗОРА МЕСТНОСТИ С ЦЕЛЬЮ ПОИСКА ЦЕЛИ И ПОСЛЕДУЮЩЕГО СЛЕЖЕНИЯ ЗА НЕЙ, ПРОИЗВОДСТВА ПУСКА РАКЕТЫ, АВТОМАТИЧЕСКОГО ОПРЕДЕЛЕНИЯ КООРДИНАТ ЛЕТЯЩЕЙ РАКЕТЫ ОТНОСИТЕЛЬНО ЛИНИИ ВИЗИРОВАНИЯ, ФОРМИРОВАНИЯ КОМАНД УПРАВЛЕНИЯ ПРОПОРЦИОНАЛЬНЫХ УГЛОВЫМ ОТКЛОНЕНИЯМ РАКЕТЫ ПО КУРСУ И ТАНГАЖУ ОТ ЛИНИИ ВИЗИРОВАНИЯ И ВЫДАЧИ ИХ В ДВУХПРОВОДНУЮ ЛИНИЮ СВЯЗИ Общее устройство наземной аппаратуры управления 9 С 451 М 1 : ПРИБОР УПРАВЛЕНИЯ 9 Ш 119 М 1 АППАРАТУРНЫЙ БЛОК 9 С 474 -1

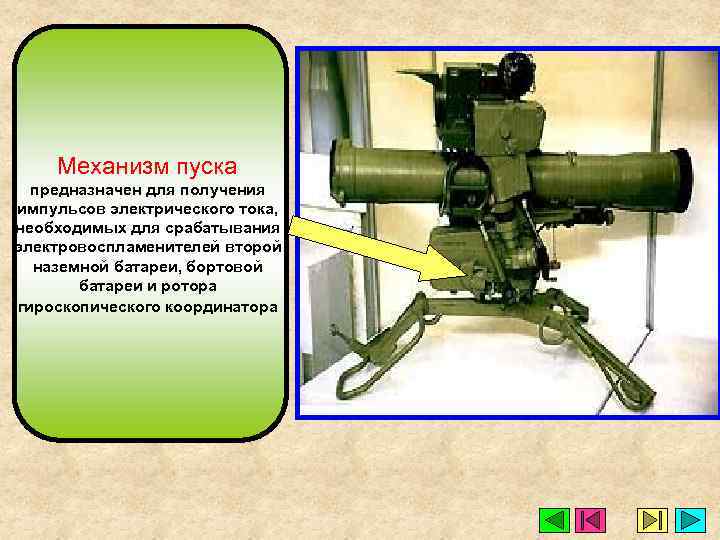

Механизм пуска предназначен для получения импульсов электрического тока, необходимых для срабатывания электровоспламенителей второй наземной батареи, бортовой батареи и ротора гироскопического координатора

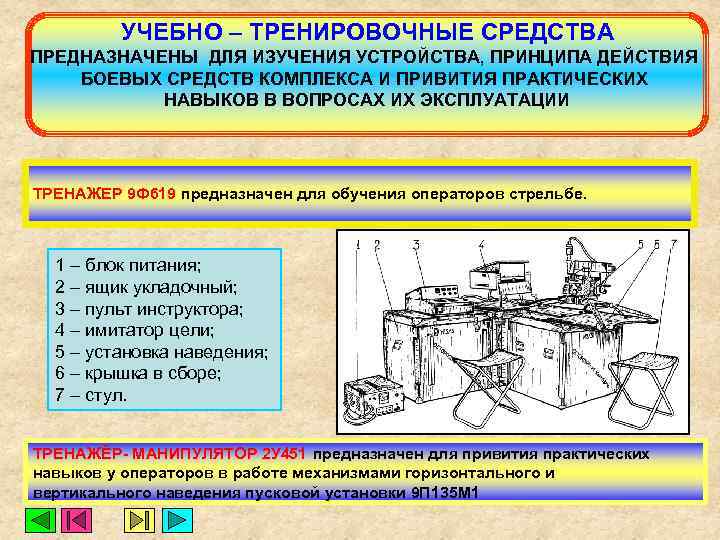

УЧЕБНО – ТРЕНИРОВОЧНЫЕ СРЕДСТВА ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗУЧЕНИЯ УСТРОЙСТВА, ПРИНЦИПА ДЕЙСТВИЯ БОЕВЫХ СРЕДСТВ КОМПЛЕКСА И ПРИВИТИЯ ПРАКТИЧЕСКИХ НАВЫКОВ В ВОПРОСАХ ИХ ЭКСПЛУАТАЦИИ ТРЕНАЖЕР 9 Ф 619 предназначен для обучения операторов стрельбе. 1 – блок питания; 2 – ящик укладочный; 3 – пульт инструктора; 4 – имитатор цели; 5 – установка наведения; 6 – крышка в сборе; 7 – стул. ТРЕНАЖЁР- МАНИПУЛЯТОР 2 У 451 предназначен для привития практических навыков у операторов в работе механизмами горизонтального и вертикального наведения пусковой установки 9 П 135 М 1

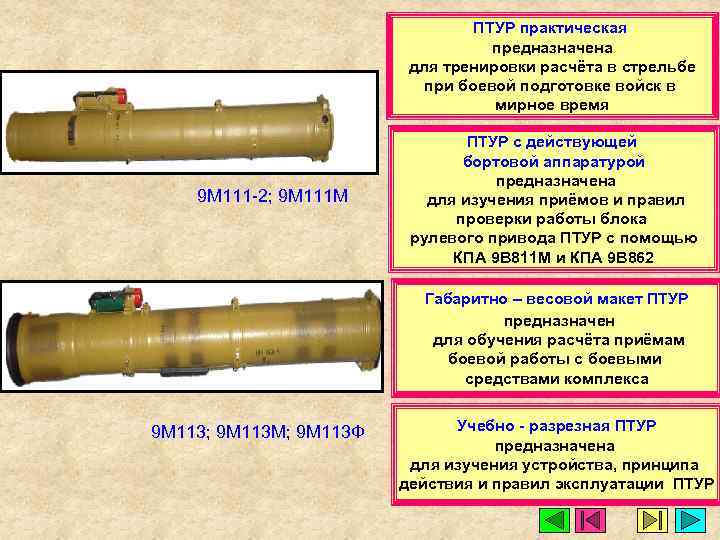

ПТУР практическая предназначена для тренировки расчёта в стрельбе при боевой подготовке войск в мирное время 9 М 111 -2; 9 М 111 М ПТУР с действующей бортовой аппаратурой предназначена для изучения приёмов и правил проверки работы блока рулевого привода ПТУР с помощью КПА 9 В 811 М и КПА 9 В 862 Габаритно – весовой макет ПТУР предназначен для обучения расчёта приёмам боевой работы с боевыми средствами комплекса 9 М 113; 9 М 113 М; 9 М 113 Ф Учебно - разрезная ПТУР предназначена для изучения устройства, принципа действия и правил эксплуатации ПТУР

СРЕДСТВА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОВЕДЕНИЯ РЕГЛАМЕНТНЫХ РАБОТ С БОЕВЫМИ ПТУР, А ТАКЖЕ ПРОВЕДЕНИЯ В ВОЙСКАХ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ПУСКОВЫХ УСТАНОВОК 9 П 135 М 1 КПА 9 В 83 служит для проверки окончательной сборки ПТУР 9 М 111 -2, 9 М 111 М на арсеналах боеприпасов перед отправкой ПТУР в войска КПА 9 В 811 М и КПМ 9 В 262 служат для проведения в войсках регламентных работ с боевыми ПТУР 9 М 111 -2, 9 М 111 М КПА 9 В 812 М служит для проверки в войсках наземной аппаратуры управления 9 С 451 М 1 пусковой установки 9 П 135 М 1 при техническом обслуживании № 1 ЗИП-Г для пусковых установок 9 П 135 М 1 служит для проведения текущего ремонта и пополнения ЗИП-О пусковых установок 9 П 135 М 1 ЗИП-Р для пусковых установок 9 П 135 М 1 служит для проведения капитального ремонта и пополнения ЗИП-Г пусковых установок 9 П 135 М 1 ЗИП-Г 9 М 111 -2, 9 М 111 М служит для регламентных работ с ракетами только на арсеналах боеприпасов

Контрольно-проверочная машина 9 В 871 -3 предназначена для проведения технического обслуживания № 2 и ремонта пусковых установок 9 П 135 М 1 в войсках в полевых условиях в боевой обстановке.

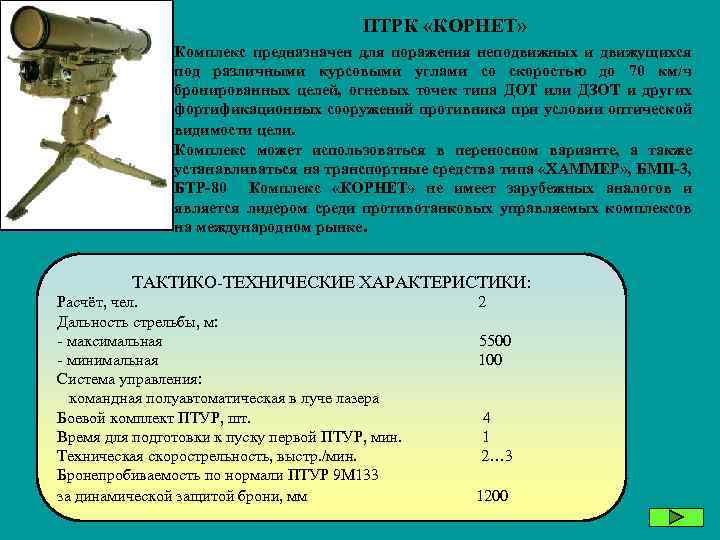

ПТРК «КОРНЕТ» Комплекс предназначен для поражения неподвижных и движущихся под различными курсовыми углами со скоростью до 70 км/ч бронированных целей, огневых точек типа ДОТ или ДЗОТ и других фортификационных сооружений противника при условии оптической видимости цели. Комплекс может использоваться в переносном варианте, а также устанавливаться на транспортные средства типа «ХАММЕР» , БМП-3, БТР-80 Комплекс «КОРНЕТ» не имеет зарубежных аналогов и является лидером среди противотанковых управляемых комплексов на международном рынке. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Расчёт, чел. Дальность стрельбы, м: - максимальная - минимальная Система управления: командная полуавтоматическая в луче лазера Боевой комплект ПТУР, шт. Время для подготовки к пуску первой ПТУР, мин. Техническая скорострельность, выстр. /мин. Бронепробиваемость по нормали ПТУР 9 М 133 за динамической защитой брони, мм 2 5500 100 4 1 2… 3 1200
