Противоаварийная автоматика Практическая работа № 1 Настройка
Противоаварийная автоматика Практическая работа № 1 Настройка локальной автоматики предотвращения нарушения устойчивости (ЛАПНУ) 1

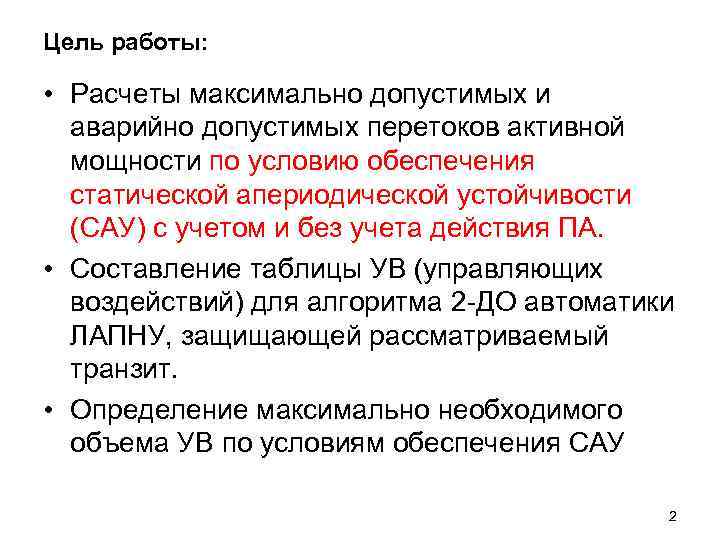

Цель работы: • Расчеты максимально допустимых и аварийно допустимых перетоков активной мощности по условию обеспечения статической апериодической устойчивости (САУ) с учетом и без учета действия ПА. • Составление таблицы УВ (управляющих воздействий) для алгоритма 2 -ДО автоматики ЛАПНУ, защищающей рассматриваемый транзит. • Определение максимально необходимого объема УВ по условиям обеспечения САУ 2
ДАНО: • Предельные перетоки активной мощности в полной и ремонтных схемах сети. • Нагрузки по подсистемам для расчета величины нерегулярных колебаний. • Принимается, что величина нагрузки Pн 3 не влияет на величину перетока мощности в сечении. • Переток всегда направлен из подсистемы 1 в подсистему 2. 3

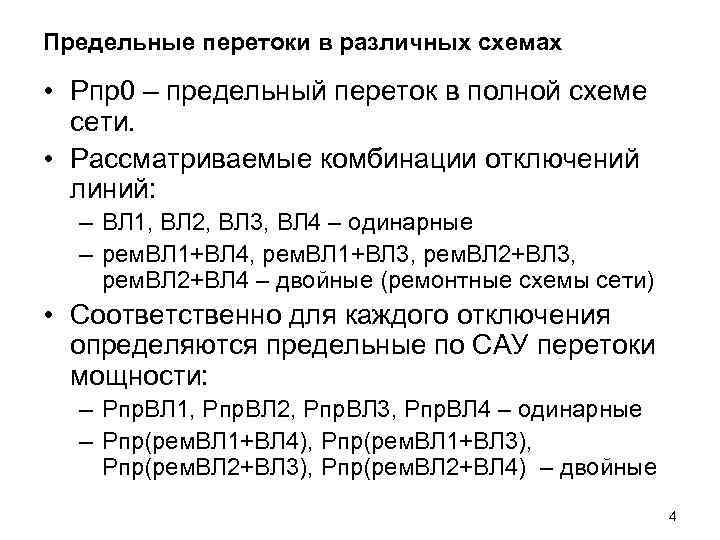

Предельные перетоки в различных схемах • Pпр0 – предельный переток в полной схеме сети. • Рассматриваемые комбинации отключений линий: – ВЛ 1, ВЛ 2, ВЛ 3, ВЛ 4 – одинарные – рем. ВЛ 1+ВЛ 4, рем. ВЛ 1+ВЛ 3, рем. ВЛ 2+ВЛ 4 – двойные (ремонтные схемы сети) • Соответственно для каждого отключения определяются предельные по САУ перетоки мощности: – Pпр. ВЛ 1, Pпр. ВЛ 2, Pпр. ВЛ 3, Pпр. ВЛ 4 – одинарные – Pпр(рем. ВЛ 1+ВЛ 4), Pпр(рем. ВЛ 1+ВЛ 3), Pпр(рем. ВЛ 2+ВЛ 4) – двойные 4

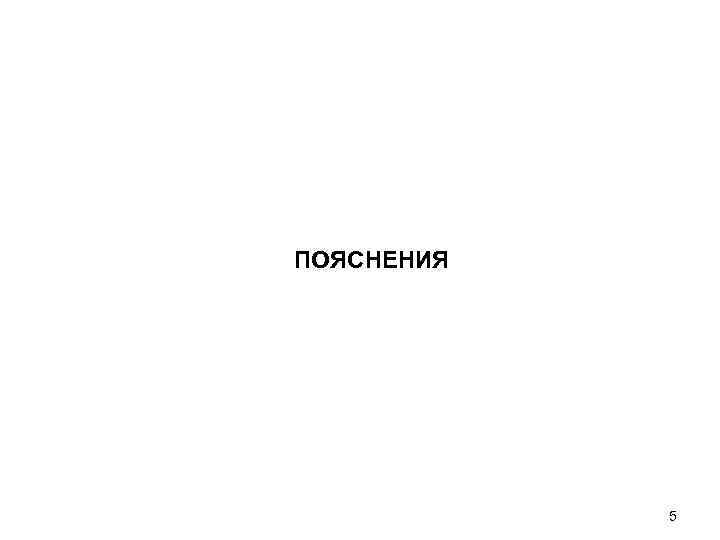

ПОЯСНЕНИЯ 5

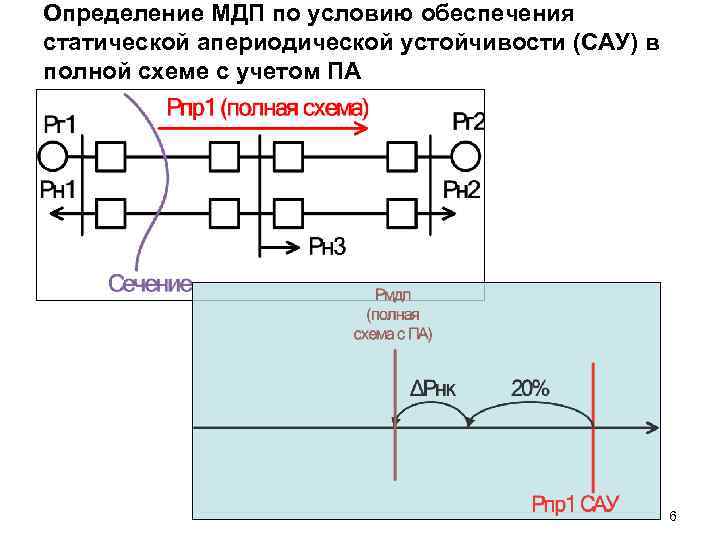

Определение МДП по условию обеспечения статической апериодической устойчивости (САУ) в полной схеме с учетом ПА 6

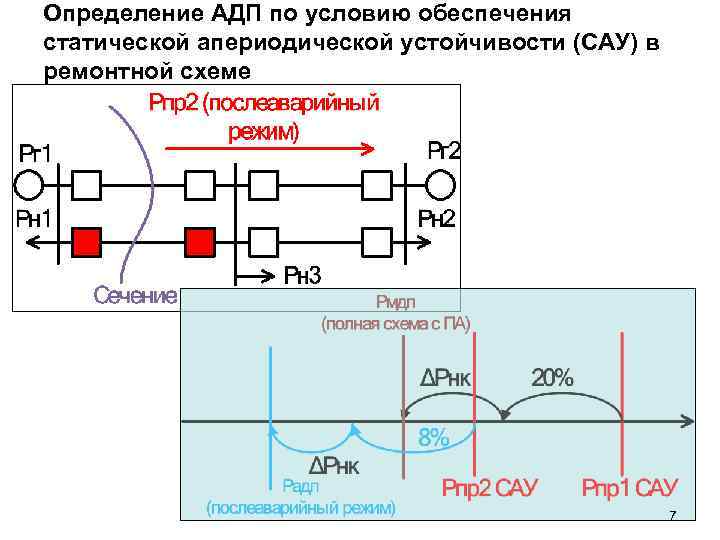

Определение АДП по условию обеспечения статической апериодической устойчивости (САУ) в ремонтной схеме 7
Определение МДП по условию обеспечения статической апериодической устойчивости (САУ) в полной схеме с учетом и без учета ПА 8
Расчет воздействий ПА при возникновении возмущения 9

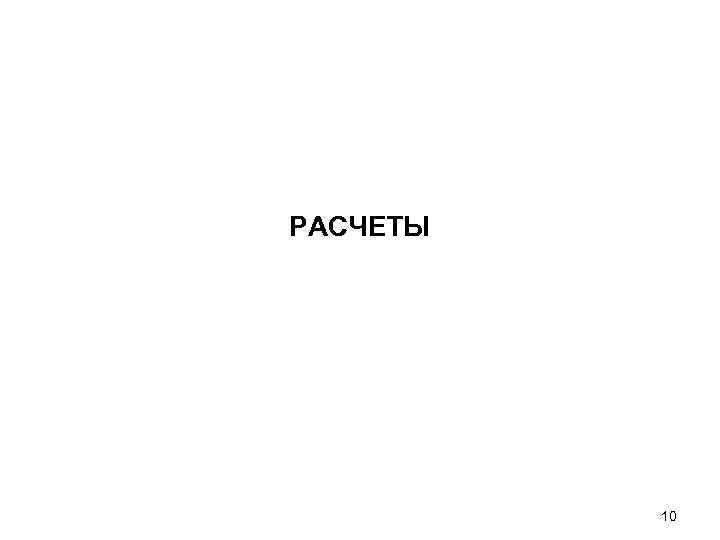

РАСЧЕТЫ 10

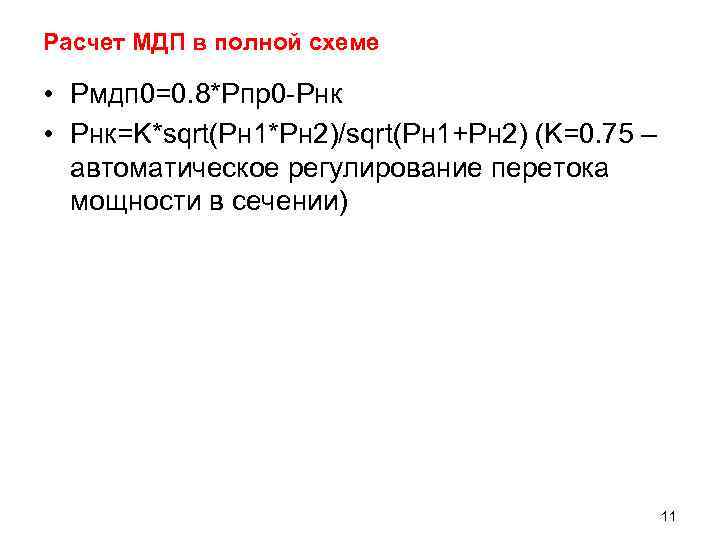

Расчет МДП в полной схеме • Pмдп 0=0. 8*Pпр0 -Pнк • Pнк=K*sqrt(Pн 1*Pн 2)/sqrt(Pн 1+Pн 2) (K=0. 75 – автоматическое регулирование перетока мощности в сечении) 11

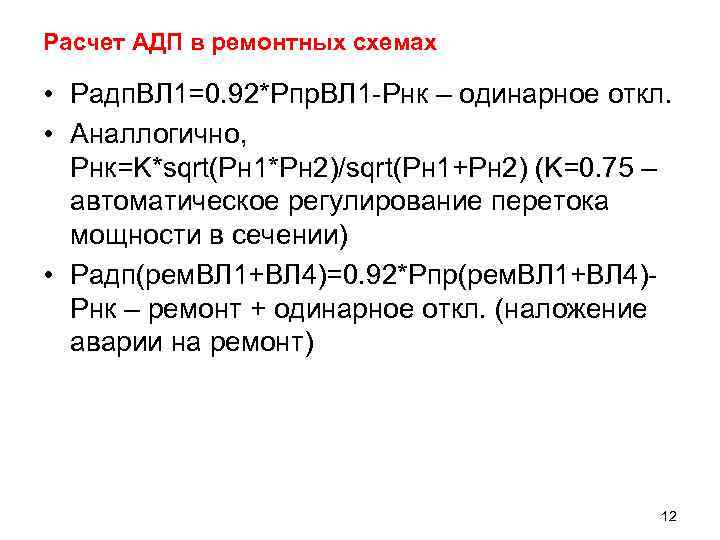

Расчет АДП в ремонтных схемах • Pадп. ВЛ 1=0. 92*Pпр. ВЛ 1 -Pнк – одинарное откл. • Аналлогично, Pнк=K*sqrt(Pн 1*Pн 2)/sqrt(Pн 1+Pн 2) (K=0. 75 – автоматическое регулирование перетока мощности в сечении) • Pадп(рем. ВЛ 1+ВЛ 4)=0. 92*Pпр(рем. ВЛ 1+ВЛ 4)- Pнк – ремонт + одинарное откл. (наложение аварии на ремонт) 12

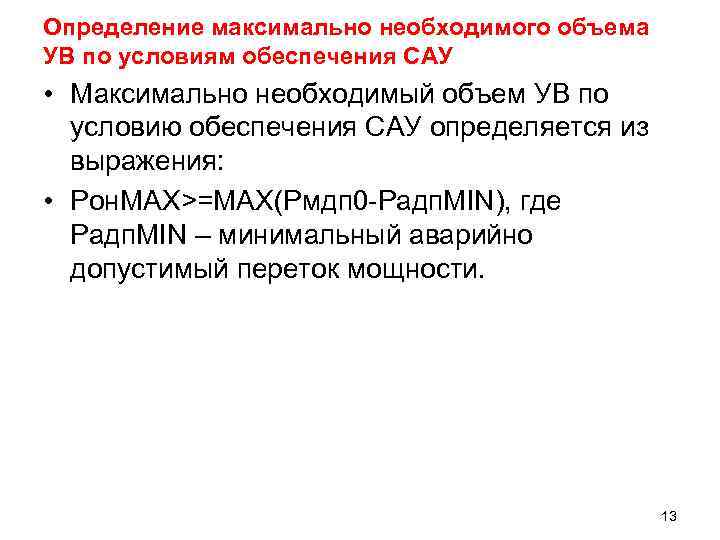

Определение максимально необходимого объема УВ по условиям обеспечения САУ • Максимально необходимый объем УВ по условию обеспечения САУ определяется из выражения: • Pон. MAX>=MAX(Pмдп 0 -Pадп. MIN), где Pадп. MIN – минимальный аварийно допустимый переток мощности. 13
Составление таблицы УВ (управляющих воздействий) для алгоритма 2 -ДО автоматики ЛАПНУ, защищающей рассматриваемый транзит. 14
Общая структура комплекса ПАУ (ЛАПНУ), обеспечивающего САУ ЛАПНУ – Локальная АПНУ ( «Локальная» - это не совсем удачное название, т. к. ЛАПНУ – это часть централизованной системы АПНУ) ССПИ – Система сбора и передачи информации. МЕЛЕННО!!! ИЗМЕРЕНИЯ!!! В некотором роде, аналог системы SCADA. УПАСК – устройства передачи аварийных сигналов и команд. БЫСТРО!!! ВСЕГДА ДИСКРЕТНЫЕ СИГНАЛЫ (0 или 1)!!! 15
