Прострелочно-взрывные работы. Кумулятивная перфорация. Выполнил: ст. гр. ГПР-11 -3 Байдаулетов О.
Введение n Прострелочно-взрывные работы в скважинах имеют важное, часто решающее значение для правильной оценки продуктивности разведочных скважин и, следовательно, подсчета запасов на месторождениях нефти и газа, достижения максимально возможной отдачи или приемистости продуктивных пластов, сокращения сроков бурения, испытания, опробования, освоения, капитальных ремонтов и восстановления скважин.

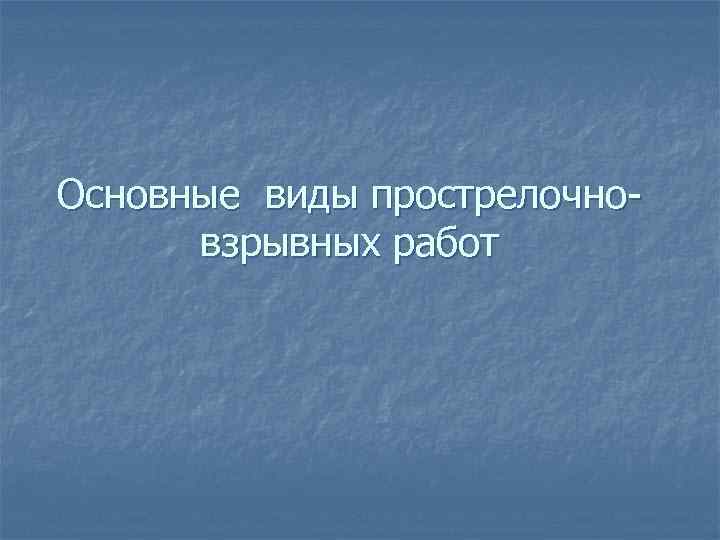

Основные виды прострелочновзрывных работ

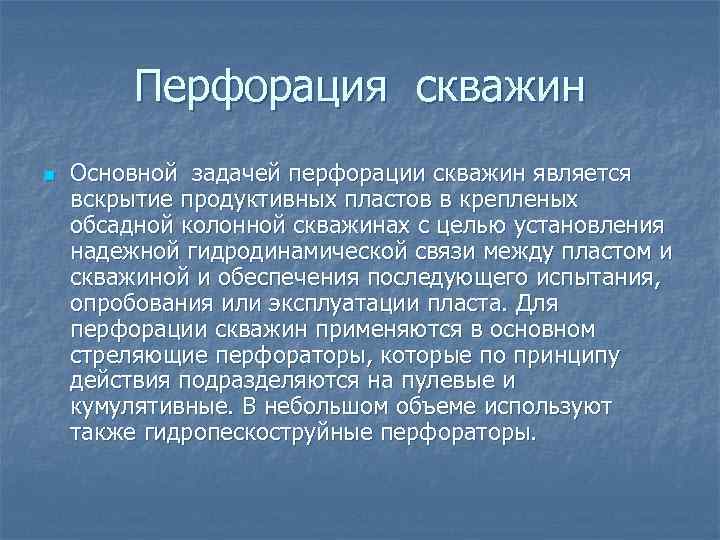

Перфорация скважин n Основной задачей перфорации скважин является вскрытие продуктивных пластов в крепленых обсадной колонной скважинах с целью установления надежной гидродинамической связи между пластом и скважиной и обеспечения последующего испытания, опробования или эксплуатации пласта. Для перфорации скважин применяются в основном стреляющие перфораторы, которые по принципу действия подразделяются на пулевые и кумулятивные. В небольшом объеме используют также гидропескоструйные перфораторы.

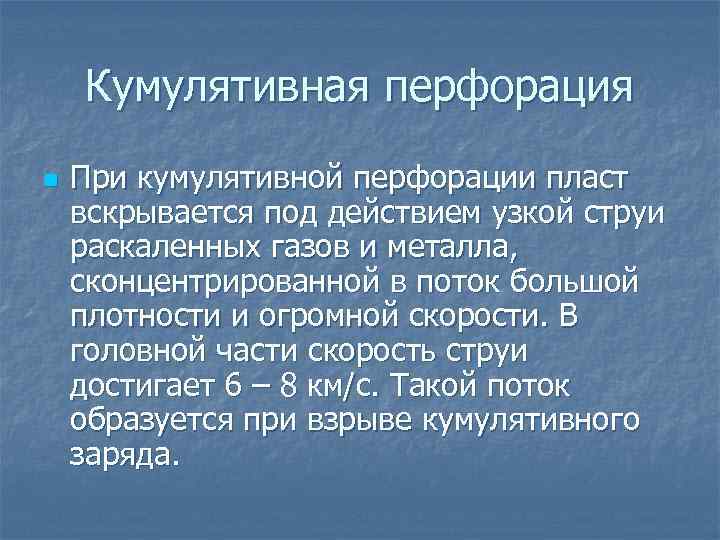

Кумулятивная перфорация n При кумулятивной перфорации пласт вскрывается под действием узкой струи раскаленных газов и металла, сконцентрированной в поток большой плотности и огромной скорости. В головной части скорость струи достигает 6 – 8 км/с. Такой поток образуется при взрыве кумулятивного заряда.

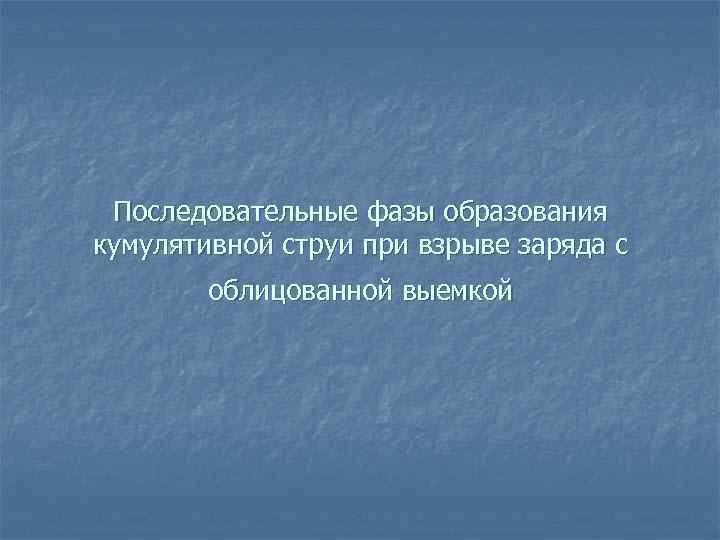

Последовательные фазы образования кумулятивной струи при взрыве заряда с облицованной выемкой
n а — заряд до взрыва; б — фронт волны детонации подходит к вершине выемки; в — детонация закончилась, металлическая облицовка деформируется с образованием кумулятивной струи и песта; г — образование струи и песта закончилось; д — струя разрывается на фрагменты; е — струя проникает в преграду, пест движется следом за струей

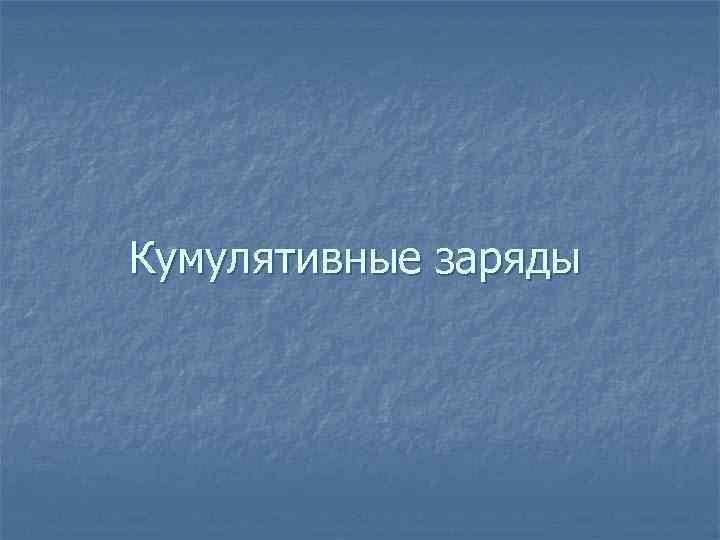

Кумулятивные заряды

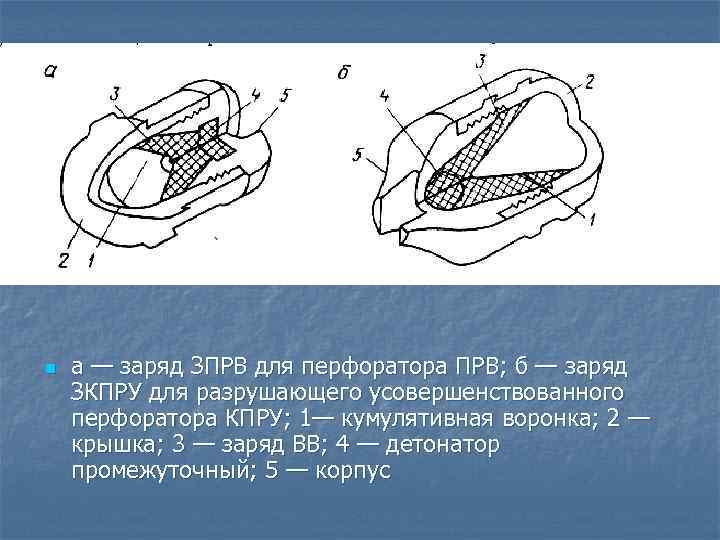

n а — заряд ЗПРВ для перфоратора ПРВ; б — заряд ЗКПРУ для разрушающего усовершенствованного перфоратора КПРУ; 1— кумулятивная воронка; 2 — крышка; 3 — заряд ВВ; 4 — детонатор промежуточный; 5 — корпус

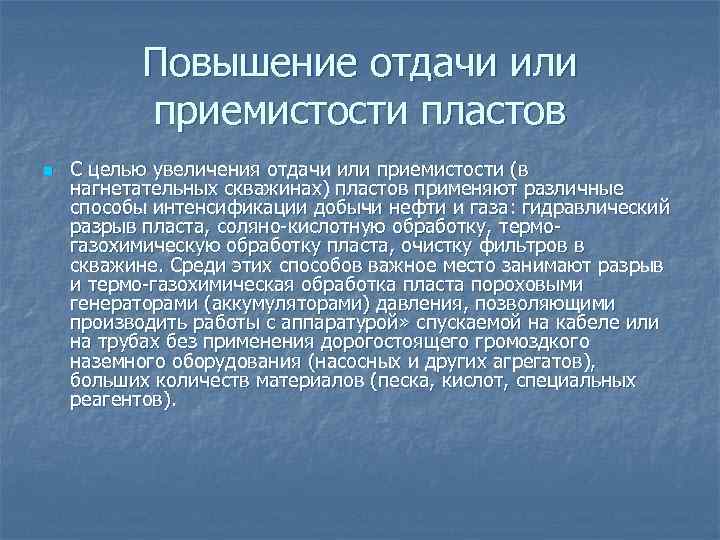

Повышение отдачи или приемистости пластов n С целью увеличения отдачи или приемистости (в нагнетательных скважинах) пластов применяют различные способы интенсификации добычи нефти и газа: гидравлический разрыв пласта, соляно-кислотную обработку, термогазохимическую обработку пласта, очистку фильтров в скважине. Среди этих способов важное место занимают разрыв и термо-газохимическая обработка пласта пороховыми генераторами (аккумуляторами) давления, позволяющими производить работы с аппаратурой» спускаемой на кабеле или на трубах без применения дорогостоящего громоздкого наземного оборудования (насосных и других агрегатов), больших количеств материалов (песка, кислот, специальных реагентов).

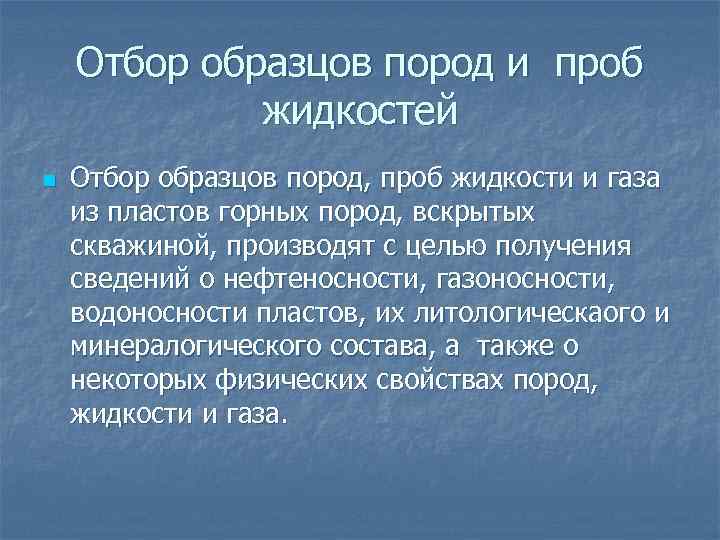

Отбор образцов пород и проб жидкостей n Отбор образцов пород, проб жидкости и газа из пластов горных пород, вскрытых скважиной, производят с целью получения сведений о нефтеносности, газоносности, водоносности пластов, их литологическаого и минералогического состава, а также о некоторых физических свойствах пород, жидкости и газа.

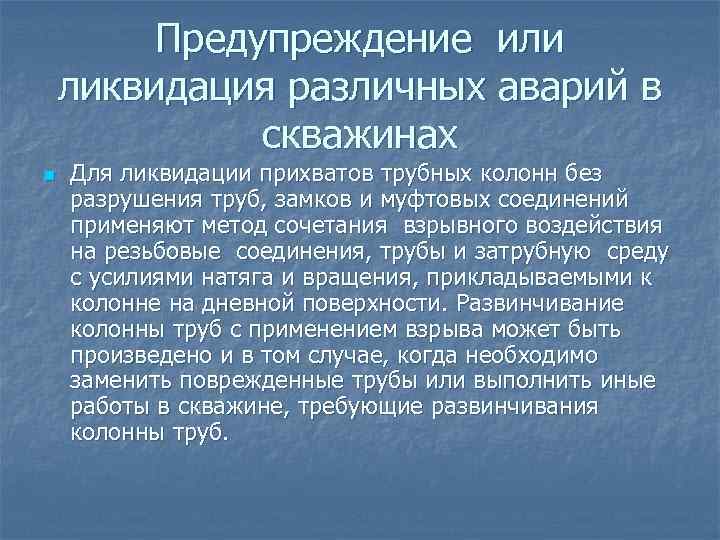

Предупреждение или ликвидация различных аварий в скважинах n Для ликвидации прихватов трубных колонн без разрушения труб, замков и муфтовых соединений применяют метод сочетания взрывного воздействия на резьбовые соединения, трубы и затрубную среду с усилиями натяга и вращения, прикладываемыми к колонне на дневной поверхности. Развинчивание колонны труб с применением взрыва может быть произведено и в том случае, когда необходимо заменить поврежденные трубы или выполнить иные работы в скважине, требующие развинчивания колонны труб.

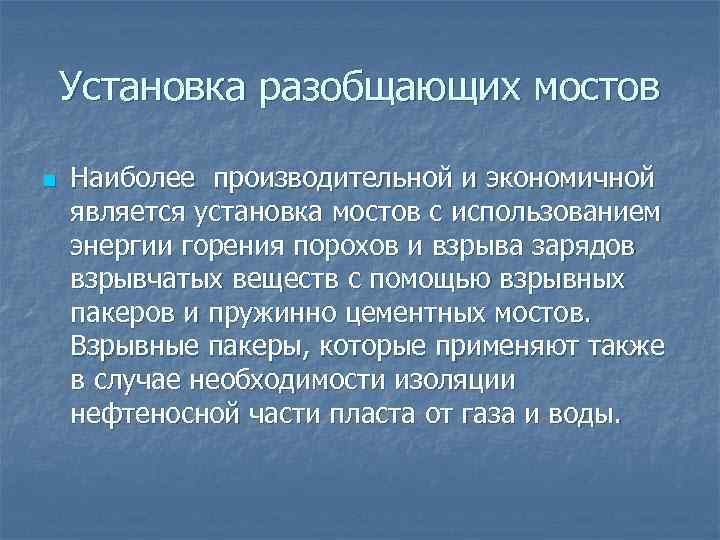

Установка разобщающих мостов n Наиболее производительной и экономичной является установка мостов с использованием энергии горения порохов и взрыва зарядов взрывчатых веществ с помощью взрывных пакеров и пружинно цементных мостов. Взрывные пакеры, которые применяют также в случае необходимости изоляции нефтеносной части пласта от газа и воды.

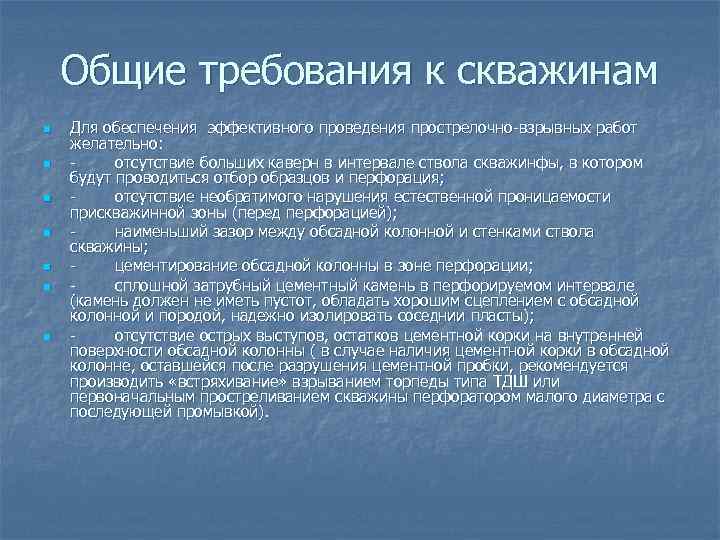

Общие требования к скважинам n n n n Для обеспечения эффективного проведения прострелочно-взрывных работ желательно: отсутствие больших каверн в интервале ствола скважинфы, в котором будут проводиться отбор образцов и перфорация; отсутствие необратимого нарушения естественной проницаемости прискважинной зоны (перед перфорацией); наименьший зазор между обсадной колонной и стенками ствола скважины; цементирование обсадной колонны в зоне перфорации; сплошной затрубный цементный камень в перфорируемом интервале (камень должен не иметь пустот, обладать хорошим сцеплением с обсадной колонной и породой, надежно изолировать соседнии пласты); отсутствие острых выступов, остатков цементной корки на внутренней поверхности обсадной колонны ( в случае наличия цементной корки в обсадной колонне, оставшейся после разрушения цементной пробки, рекомендуется производить «встряхивание» взрыванием торпеды типа ТДШ или первоначальным простреливанием скважины перфоратором малого диаметра с последующей промывкой).
Основные требования к прострелочно-взрывной аппаратуре n n n 1. Высокая мощность аппаратов при малом поперечном размере (в основном 20 - 105 мм). 2. Хорошая проходимость аппаратов по скажине при малых зазорах (от 5 мм и более по диаметру) в условиях высокоплотных и вязких жидкостей, при наличии искривлений и помятостей трубных колонн, уступов, узких проходов. 3. Сопротивляемость действию высоких давлений и температур. 4. Полная безопасность при хранении, зарядке, перевозке аппаратуры и зарядных комплектов, обращении с ними, извлечение отказавших аппаратов и разряжении их. 5. Высокая точность установки аппаратов в заданном, интервале. 6. Высокая надежность, безотказность и эффективность действия.

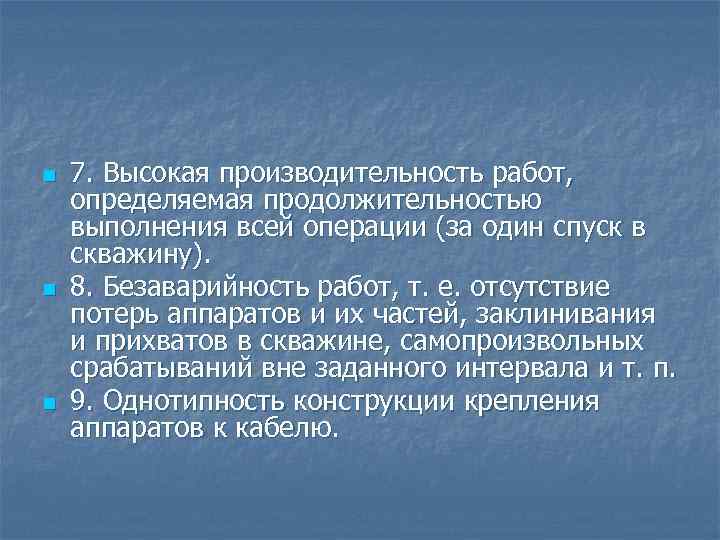

n n n 7. Высокая производительность работ, определяемая продолжительностью выполнения всей операции (за один спуск в скважину). 8. Безаварийность работ, т. е. отсутствие потерь аппаратов и их частей, заклинивания и прихватов в скважине, самопроизвольных срабатываний вне заданного интервала и т. п. 9. Однотипность конструкции крепления аппаратов к кабелю.

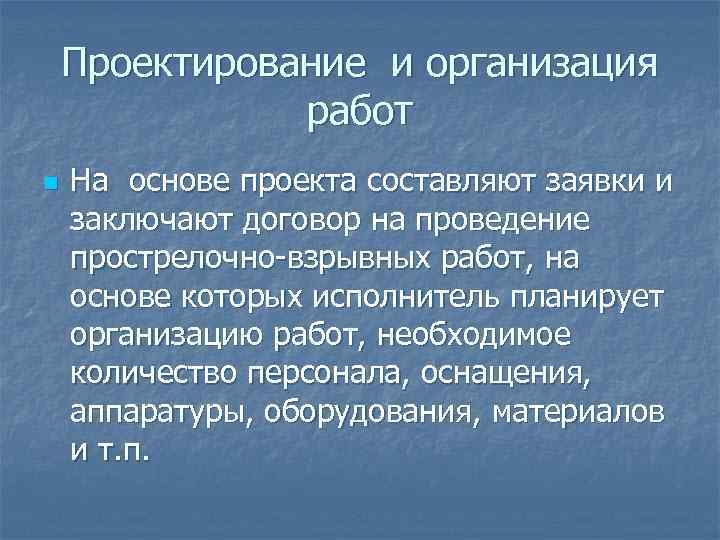

Проектирование и организация работ n На основе проекта составляют заявки и заключают договор на проведение прострелочно-взрывных работ, на основе которых исполнитель планирует организацию работ, необходимое количество персонала, оснащения, аппаратуры, оборудования, материалов и т. п.

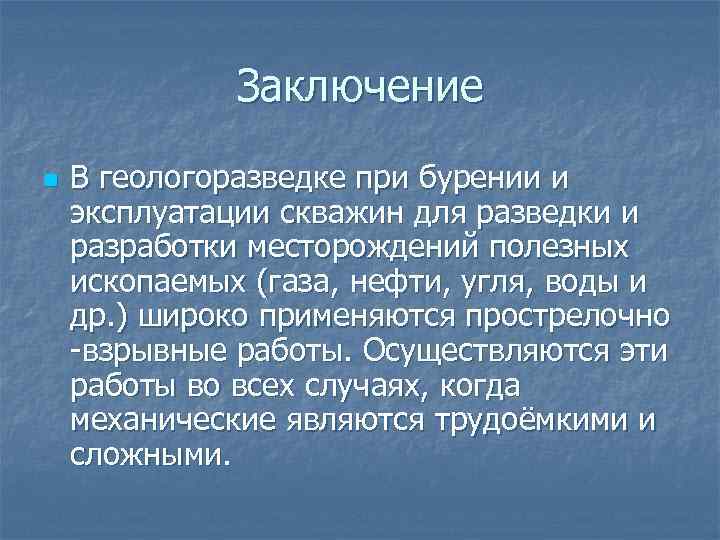

Заключение n В геологоразведке при бурении и эксплуатации скважин для разведки и разработки месторождений полезных ископаемых (газа, нефти, угля, воды и др. ) широко применяются прострелочно -взрывные работы. Осуществляются эти работы во всех случаях, когда механические являются трудоёмкими и сложными.
