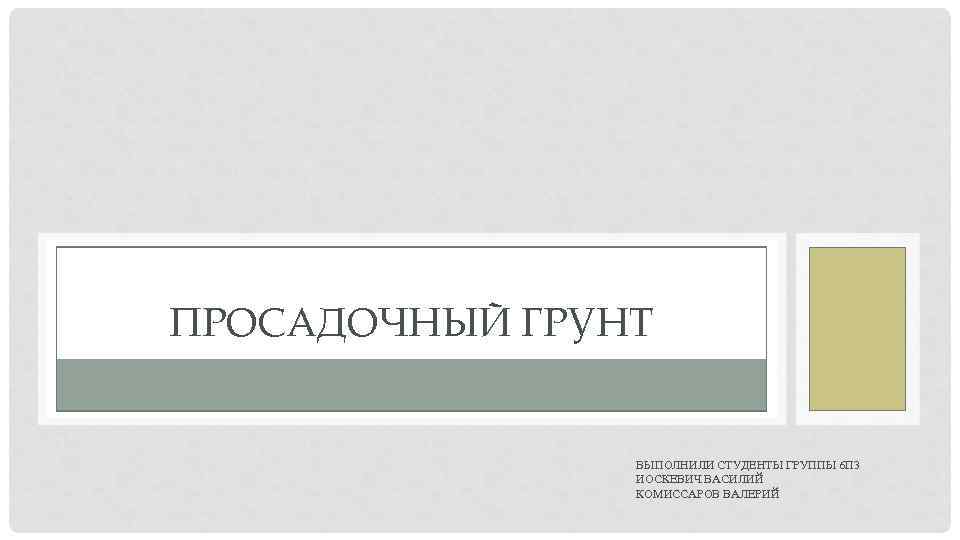

>ПРОСАДОЧНЫЙ ГРУНТ ВЫПОЛНИЛИ СТУДЕНТЫ ГРУППЫ 6 П 3 ИОСКЕВИЧ ПРОСАДОЧНЫЙ ГРУНТ ВЫПОЛНИЛИ СТУДЕНТЫ ГРУППЫ 6 П 3 ИОСКЕВИЧ ВАСИЛИЙ КОМИССАРОВ ВАЛЕРИЙ

>Грунты, структура которых неустойчива, в связи с чем они могут при некоторых условиях, например Грунты, структура которых неустойчива, в связи с чем они могут при некоторых условиях, например – различные вибрации или наводнения, в значительной степени изменять структуру, называются просадочными. 1 – большой мощности (30 м и более); 2 – мощные (15 -30 м); 3 – средней мощности (15 -10 м); 4 – маломощные (5 -10 м); 5 - изменчивой мощности (3 -5 м); Карта распространения просадочных грунтов в РФ и СНГ 6 – маломощные островного типа (3 -1 м).

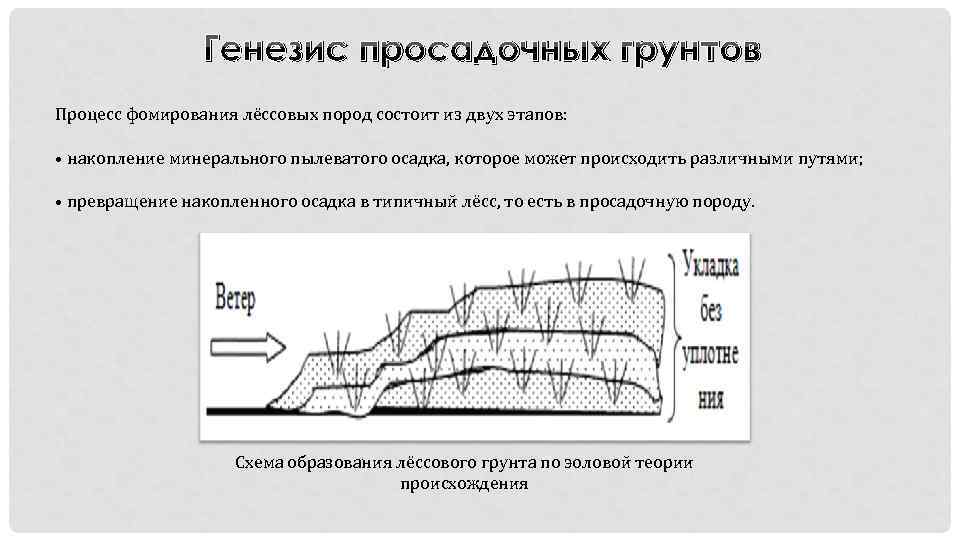

> Генезис просадочных грунтов Процесс фомирования лёссовых пород состоит из двух этапов: Генезис просадочных грунтов Процесс фомирования лёссовых пород состоит из двух этапов: • накопление минерального пылеватого осадка, которое может происходить различными путями; • превращение накопленного осадка в типичный лёсс, то есть в просадочную породу. Схема образования лёссового грунта по эоловой теории происхождения

>Кварц Водорастворимые минералы Кварц Водорастворимые минералы Полевой шпат Гидрослюды

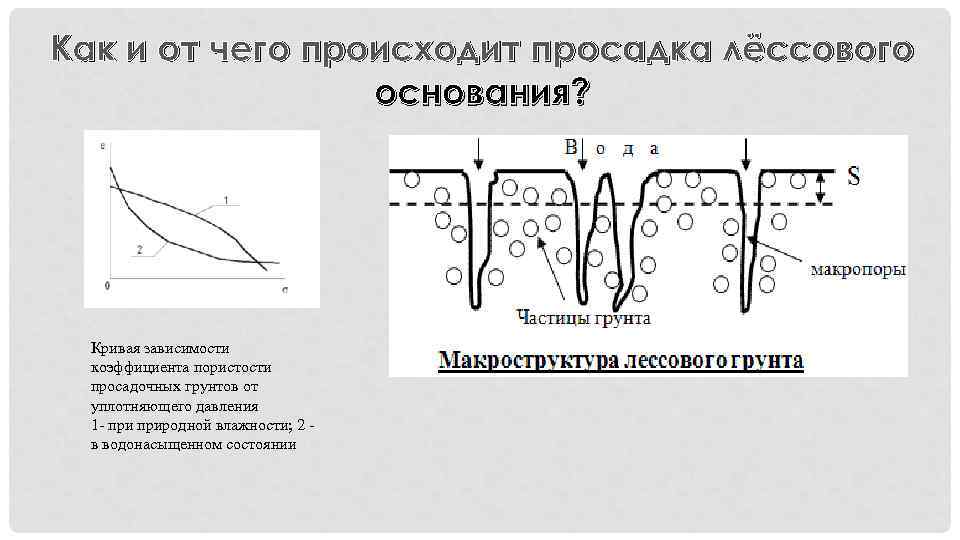

>Как и от чего происходит просадка лёссового основания? Кривая зависимости коэффициента Как и от чего происходит просадка лёссового основания? Кривая зависимости коэффициента пористости просадочных грунтов от уплотняющего давления 1 - природной влажности; 2 - в водонасыщенном состоянии

>Просадки лессовых грунтов возникают при одновременном воздействии двух факторов: 1. нагрузок от сооружений и Просадки лессовых грунтов возникают при одновременном воздействии двух факторов: 1. нагрузок от сооружений и собственного веса грузовой просадочной толщи. 2. замачивания при подъеме горизонта подземных вод или за счет внешних источников (атмосферные осадки, промышленые сбросы, утечки и т. д. ) Схема образования продольных трещин вдоль оросительного канала, проложенного в лёссовых грунтах. Причина появления подобных трещин – утечки воды из канала и замачивание лёссового основания.

> Устройство фундамента в вытрамбованном котловане Изготовление грунтовых свай Устройство фундамента в вытрамбованном котловане Изготовление грунтовых свай а - установка инвентарной трубы с трамбовкой; б - образование скважины трамбованием; в - создание пробки из щебня с трамбованием; г - выбивание пробки из трубы; д, е - заполнение трубы грунтом с выдергиванием и трамбованием; ж - готовый а - установка трамбовки и вытрамбование котлована; б - засыпка в фундамент котлован жесткого материала; в - втрамбовывание жесткого материала в дно котлована; г - бетонирование фундамента; д - готовый фундамент Гидропневматический Трамбовка ИГи. Л Агрегат
