Промысловые геофизические исследования Production Logging Test Маржан Бисембаева
Промысловый каротаж ВНК • Тип коллектора: ü трещиноватые или матричные • Направления потока (сверху, снизу), перетоки • Измерения давления пласта • Распознание фазы флюида • Сужение проходного сечения (образования, налеты) • Регистрируется депрессия в скважине и КВД
Промысловой каротаж (дебитометрия) ПГИ является важной частью каротажных исследовании в обсаженном стволе скважины. Термином ПГИ обозначают каротажные исследования добывающих и нагнетательных скважин. В наше время ПГИ делают во всех типах скважин начиная с разбуриваемой и кончая скважиной готовой к ликвидации. ПГИ (дебитометрии) выделяется очень важное место в разработке месторождения, так как экономический успех той или иной скважины зависит от того, сколько, как и что она добывает. Бывает неудивительно, что добыча скважины отличается от того что было спрогнозировано с других видов каротажа и исследований. 3
Оборудование 4
ОБОРУДОВАНИЕ ДЛЯ КАНАТНЫХ РАБОТ Depth and tension gauge Top bearing Slickline unit String lubricator Mechanical depth gauge Working angle A = 90° Bottom bearing Hydro or electric workload gauge Wellhead Шлюмберже CN 02218
SST-PLT: Improved Design For Complex Wells Memory Module Gamma/CCL Capacitance Nuclear Fluid Density Temperature Pressure Horizontal Spinner Downhole Video Camera Full Bore Spinner
Виды вертушек расходомер со складной вертушкой Линейный расходомер Q = Vm x A 7
Параметры Вращение вертушки расходомера Скорость кабеля Давление Температура Плотность Объемное содержание воды Гамма-лучи Внутренние размеры ствола скважины
Исследования динамический режим - при определенном дебите статический режим Условия: работающая остановленная скважина
Обработка данных Цифровые данные в формате. las, acsii, dlis вводятся в программу Emeraude С учетом отсутствия воды в продукте добычи применялась модель ДОТ «Нефть + Газ» . В программу Emerald внесены следующие средние значения параметров ДОТ по месторождению: Газ Удельная плотность N 2, % CO 2, % H 2 S, % Нефть Плотность Газовый фактор
Анализ результатов ПГИ в динамическом режиме Данные, полученные в ходе каждой из проходок, выделены отдельным цветом. Данные вертушки по каждой проходке усреднены по этим интервалам для определения кривой реакции вертушки (отбор. в сек/м/мин), которая используется для вычисления скорости потока флюида в стволе. Затем, путем умножения скорости потока флюида на площадь поперечного сечения ствола определяется дебит. Качество данных исследования хорошее, о чем свидетельствует снижение скорости вращения по мере углубления при всех проходках.
Скорости спусков и подъемов: Спуски/подъемы должны проводиться с постоянной скоростью передачи данных по на скорость 10, 20, 30 и 40 м/мин вверх и вниз. один общий график со всеми скоростями Это делается для того чтобы быть полностью уверенным в той или иной проходке и для сравнения

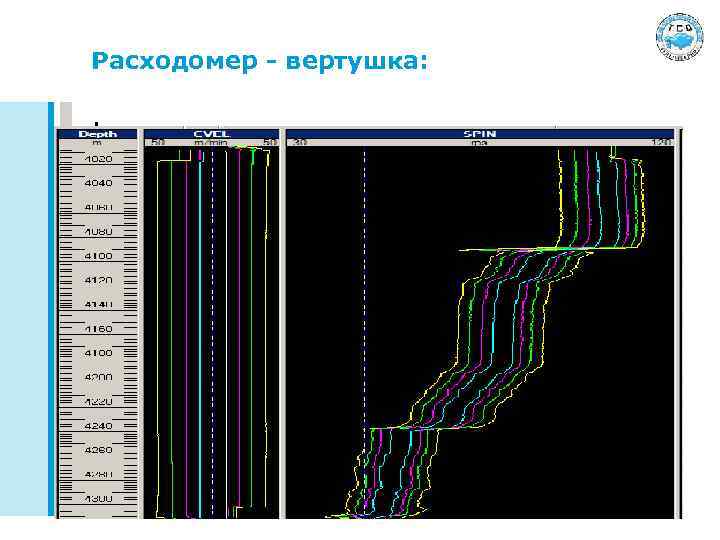

Расходомер - вертушка: .
Плохие результаты спусков/подъемов:
Кроссплот расходомеравертушки: Кроссплот - график взаимной зависимости нескольких параметров Мы выбираем зону, где скорость расходомеравертушки не изменяется Скорость передачи данных по линии и скорость вертушки (RPS - обороты за секунду) представлены на диаграмме. Хорошие данные будут иметь следующие параметры: - Линии передачи данных при подъемах/спусках на диаграмме должны быть расположены прямо. -все точки попадают на прямую (т. е. хорошее совпадение) -линии могут пересекаться между собой в самом начале, но не должны пересекать ось координат Y. - угол наклона прямой должен обычно находиться в интервале от 0. 3 до 0. 33 (оборотов/секунду) / (метров/минуту).
ХОРОШАЯ И ПЛОХАЯ Калибровочная кривая
ПГИ в динамическом режиме Поток
ПГИ в динамическом режиме: 2 -х фазная система
Сравнительный анализ ПГИ за 2004 и 2009 годы 20

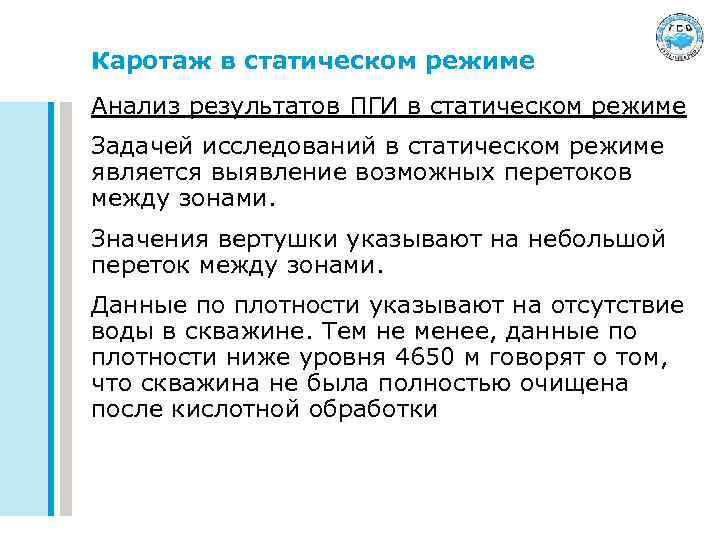

Каротаж в статическом режиме Анализ результатов ПГИ в статическом режиме Задачей исследований в статическом режиме является выявление возможных перетоков между зонами. Значения вертушки указывают на небольшой переток между зонами. Данные по плотности указывают на отсутствие воды в скважине. Тем не менее, данные по плотности ниже уровня 4650 м говорят о том, что скважина не была полностью очищена после кислотной обработки
Каротаж в статическом режиме Перетоки
Польза ПГИ в решении некоторых задач 1 -причина – проблемы в НКТ или эксколонне 2 -причина – исследования пласта n Цели исследований пласта: l Распределение добычи и нагнетания l Поддержка пластового давления l Обнаружение зон поглощения и высокопроницаемых каналов l Определять местонахождение прорыва нагнетаемого флюида l Отслеживать фронт потока l Обнаружение перетоков и миграции флюидов l Способствует изучению и моделированию коллектора: Водопроявления Высокопроницаемые и –пористые интервалы Историческая подгонка 23
