Промышленный маршрутизатор Smart Gateway для организации каналов и

Промышленный маршрутизатор Smart Gateway для организации каналов и услуг связи Rev 1. 3, апрель 2015 г. Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

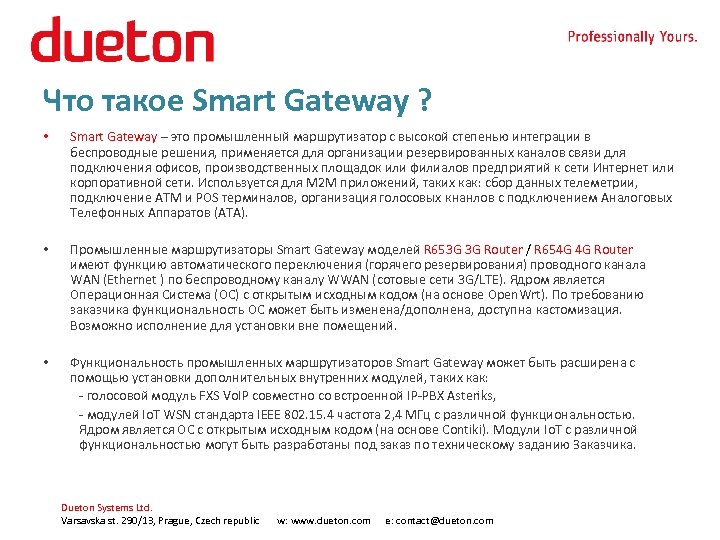

Что такое Smart Gateway ? • Smart Gateway – это промышленный маршрутизатор с высокой степенью интеграции в беспроводные решения, применяется для организации резервированных каналов связи для подключения офисов, производственных площадок или филиалов предприятий к сети Интернет или корпоративной сети. Используется для M 2 M приложений, таких как: сбор данных телеметрии, подключение ATM и POS терминалов, организация голосовых кнанлов с подключением Аналоговых Телефонных Аппаратов (АТА). • Промышленные маршрутизаторы Smart Gateway моделей R 653 G 3 G Router / R 654 G 4 G Router имеют функцию автоматического переключения (горячего резервирования) проводного канала WAN (Ethernet ) по беспроводному каналу WWAN (сотовые сети 3 G/LTE). Ядром является Операционная Система (ОС) с открытым исходным кодом (на основе Open. Wrt). По требованию заказчика функциональность ОС может быть изменена/дополнена, доступна кастомизация. Возможно исполнение для установки вне помещений. • Функциональность промышленных маршрутизаторов Smart Gateway может быть расширена с помощью установки дополнительных внутренних модулей, таких как: - голосовой модуль FXS Vo. IP совместно со встроенной IP-PBX Asteriks, - модулей Io. T WSN стандарта IEEE 802. 15. 4 частота 2, 4 МГц с различной функциональностью. Ядром является ОС с открытым исходным кодом (на основе Contiki). Модули Io. T с различной функциональностью могут быть разработаны под заказ по техническому заданию Заказчика. Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

Применение 1. - Организация резервированного канала связи для подключения удаленных объектов Корпоративная СПД клиента Комплекс услуг операторов связи Удаленные объекты мониторинга и управления клиента Wi. Fi / IP Сервер обработки, мониторинга или управления Ethernet APN 3 G/LTE Mobile Network Carrier Wi. Fi / 802. 15. 4 Сorporate Ethernet Network сетевой шлюз Ethernet Оператор /диспетчер Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic Проводной канал Ethernet Internet Cloud w: www. dueton. com Ethernet Маршрутизатор R 653 G 3 G Router e: contact@dueton. com датчик дыма эл. счетчик управление

Применение 2. – Организация MESH с использованием Wi. Fi для объединения пользователей в единую СПД 3 G/LTE Mobile Network Carrier Wi. Fi 3 G/LTE Wi. Fi FXS Wi. Fi 3 G/LTE FXS, SIP Wi. Fi w: www. dueton. com FXS, H. 323 Проводной канал Ethernet, VPN Ethernet Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic Wi. Fi Ethernet FXS 3 G/LTE Mobile Network Carrier e: contact@dueton. com

Применение 3. Организация Internet подключения и голосовых портов 3 G/LTE Mobile Network Carrier SIP, H. 323 транки Wi. Fi Soft. Phone SIP 3 G/LTE Wi. Fi ISP NGN Платформа SIP, H. 323 транки Ethernet ISPs Проводной канал Ethernet SIP, H. 323 Ethernet FXS Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

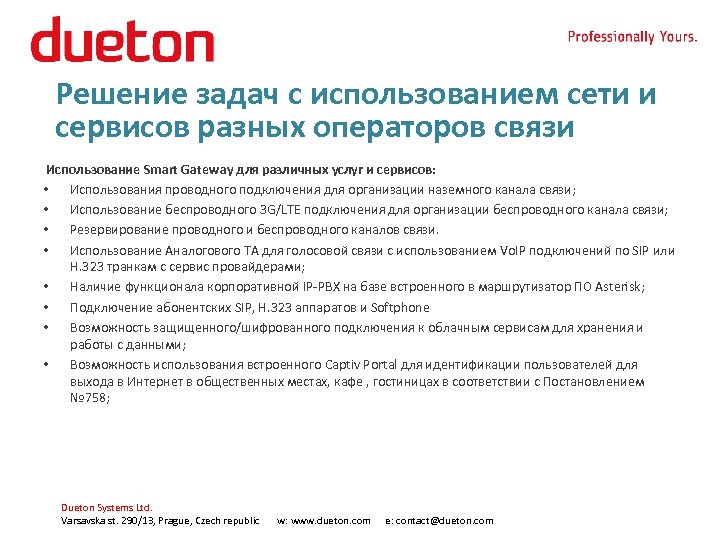

Решение задач с использованием сети и сервисов разных операторов связи Использование Smart Gateway для различных услуг и сервисов: • Использования проводного подключения для организации наземного канала связи; • Использование беспроводного 3 G/LTE подключения для организации беспроводного канала связи; • Резервирование проводного и беспроводного каналов связи. • Использование Аналогового ТА для голосовой связи с использованием Vo. IP подключений по SIP или H. 323 транкам с сервис провайдерами; • Наличие функционала корпоративной IP-PBX на базе вcтроенного в маршрутизатор ПО Asterisk; • Подключение абонентских SIP, H. 323 аппаратов и Softphone • Возможность защищенного/шифрованного подключения к облачным сервисам для хранения и работы с данными; • Возможность использования встроенного Captiv Portal для идентификации пользователей для выхода в Интернет в общественных местах, кафе , гостиницах в соответствии с Постановлением № 758; Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

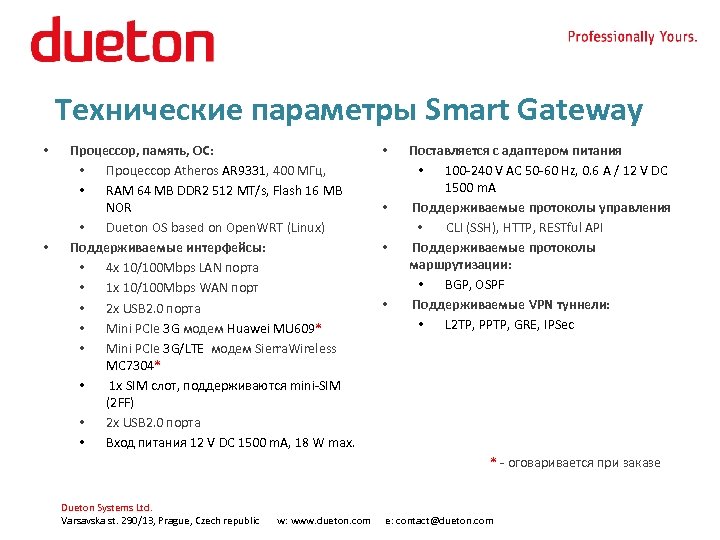

Технические параметры Smart Gateway • • Процессор, память, ОС: • Процессор Atheros AR 9331, 400 МГц, • RAM 64 MB DDR 2 512 MT/s, Flash 16 MB NOR • Dueton OS based on Open. WRT (Linux) Поддерживаемые интерфейсы: • 4 x 10/100 Mbps LAN порта • 1 x 10/100 Mbps WAN порт • 2 x USB 2. 0 порта • Mini PCIe 3 G модем Huawei MU 609* • Mini PCIe 3 G/LTE модем Sierra. Wireless MC 7304* • 1 x SIM слот, поддерживаются mini-SIM (2 FF) • 2 x USB 2. 0 порта • Вход питания 12 V DC 1500 m. A, 18 W max. • • Поставляется с адаптером питания • 100 -240 V AC 50 -60 Hz, 0. 6 A / 12 V DC 1500 m. A Поддерживаемые протоколы управления • CLI (SSH), HTTP, RESTful API Поддерживаемые протоколы маршрутизации: • BGP, OSPF Поддерживаемые VPN туннели: • L 2 TP, PPTP, GRE, IPSec * - оговаривается при заказе Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

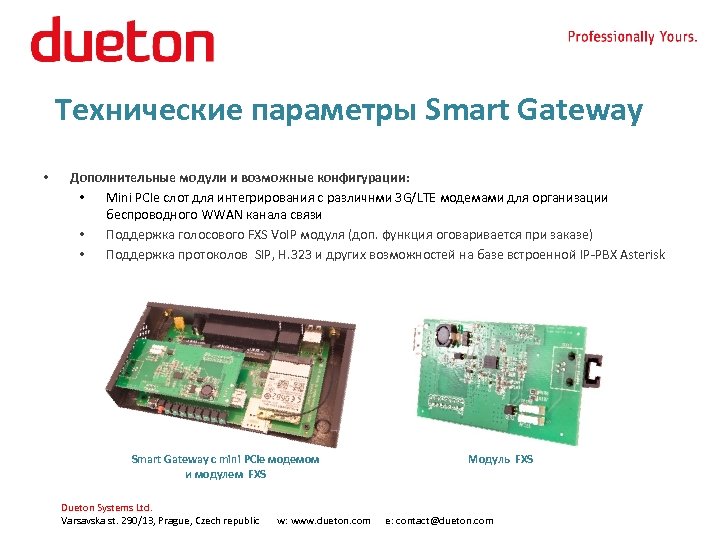

Технические параметры Smart Gateway • Дополнительные модули и возможные конфигурации: • Mini PCIe слот для интегрирования с различнми 3 G/LTE модемами для организации беспроводного WWAN канала связи • Поддержка голосового FXS Vo. IP модуля (доп. функция оговаривается при заказе) • Поддержка протоколов SIP, H. 323 и других возможностей на базе встроенной IP-PBX Asterisk Smart Gateway с mini PCIe модемом и модулем FXS Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com Модуль FXS e: contact@dueton. com

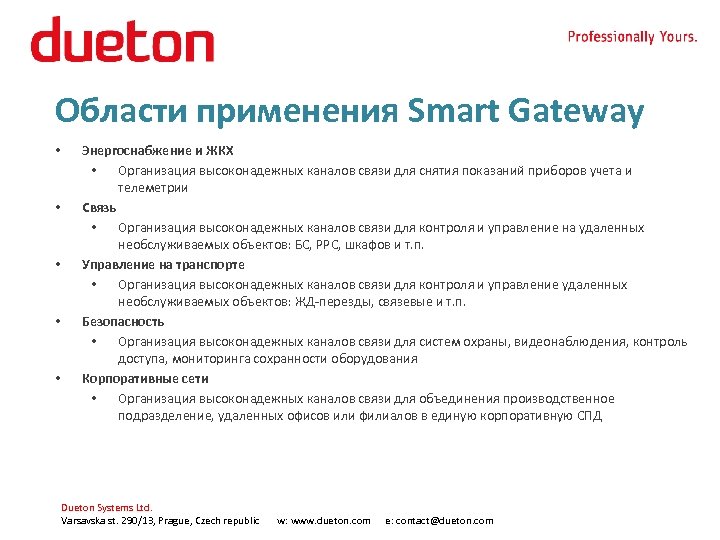

Области применения Smart Gateway • • • Энергоснабжение и ЖКХ • Организация высоконадежных каналов связи для снятия показаний приборов учета и телеметрии Связь • Организация высоконадежных каналов связи для контроля и управление на удаленных необслуживаемых объектов: БС, РРС, шкафов и т. п. Управление на транспорте • Организация высоконадежных каналов связи для контроля и управление удаленных необслуживаемых объектов: ЖД-перезды, связевые и т. п. Безопасность • Организация высоконадежных каналов связи для систем охраны, видеонаблюдения, контроль доступа, мониторинга сохранности оборудования Корпоративные сети • Организация высоконадежных каналов связи для объединения производственное подразделение, удаленных офисов или филиалов в единую корпоративную СПД Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com

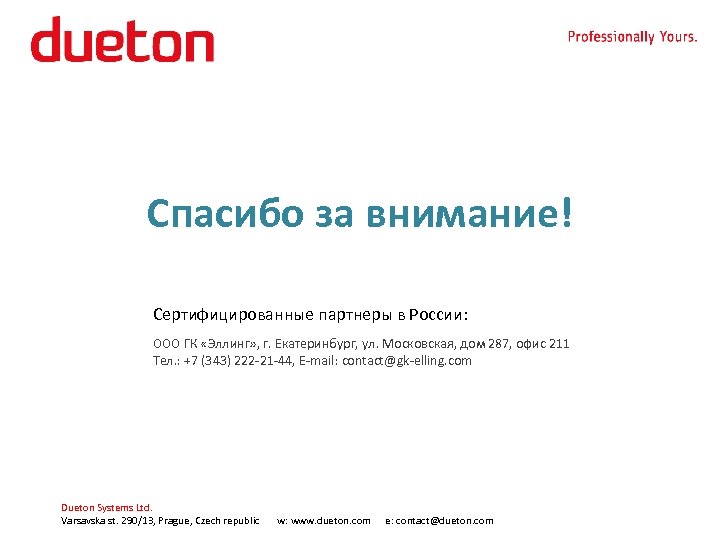

Спасибо за внимание! Сертифицированные партнеры в России: ООО ГК «Эллинг» , г. Екатеринбург, ул. Московская, дом 287, офис 211 Тел. : +7 (343) 222 -21 -44, E-mail: contact@gk-elling. com Dueton Systems Ltd. Varsavska st. 290/13, Prague, Czech republic w: www. dueton. com e: contact@dueton. com
