Производство серной кислоты контактным способом. Методическая разработка урока по химии в 9 классе. Автор Почаева Н. Д. , учитель химии МОУ «Головинская средняя школа» Судогодского района Владимирской области. 2/17/2018 1

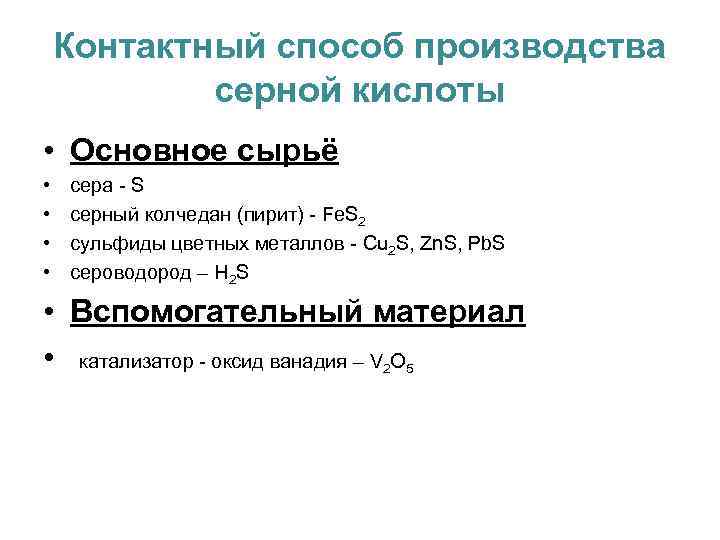

Контактный способ производства серной кислоты • Основное сырьё • • сера - S серный колчедан (пирит) - Fe. S 2 сульфиды цветных металлов - Cu 2 S, Zn. S, Pb. S сероводород – H 2 S • Вспомогательный материал • катализатор - оксид ванадия – V 2 O 5

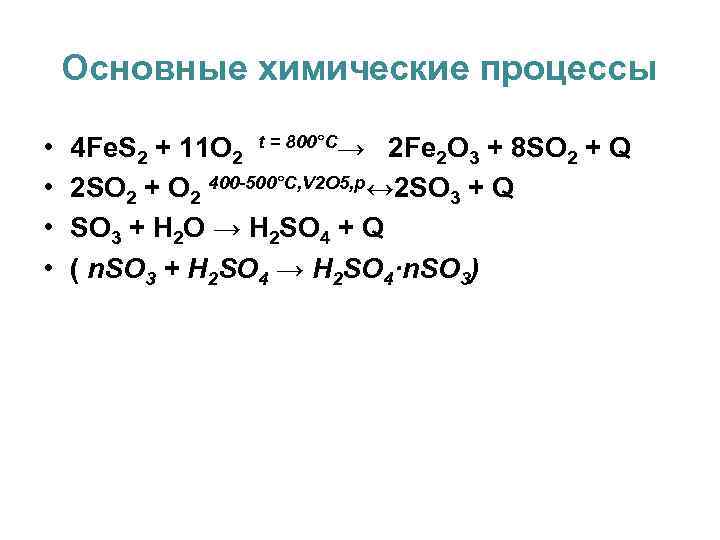

Основные химические процессы • • 4 Fe. S 2 + 11 O 2 t = 800°C→ 2 Fe 2 O 3 + 8 SO 2 + Q 2 SO 2 + O 2 400 -500°С, V 2 O 5, p↔ 2 SO 3 + Q SO 3 + H 2 O → H 2 SO 4 + Q ( n. SO 3 + H 2 SO 4 → H 2 SO 4·n. SO 3)

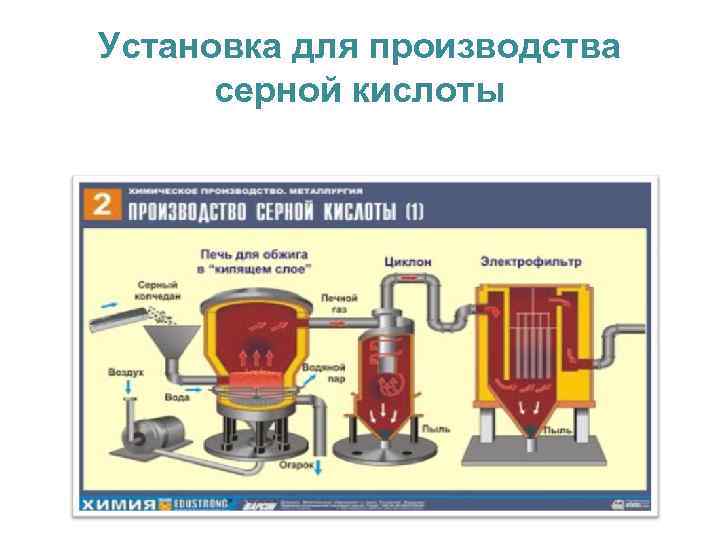

Установка для производства серной кислоты
Установка для производства серной кислоты

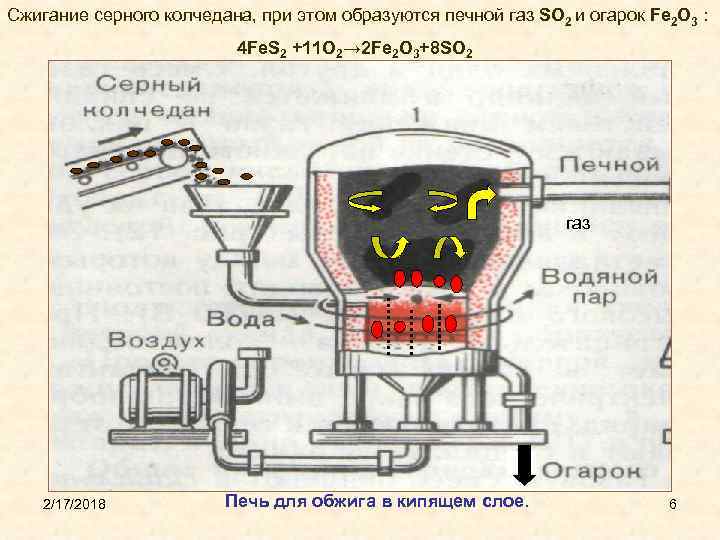

Сжигание серного колчедана, при этом образуются печной газ SO 2 и огарок Fe 2 O 3 : 4 Fe. S 2 +11 O 2→ 2 Fe 2 O 3+8 SO 2 газ 2/17/2018 Печь для обжига в кипящем слое. 6

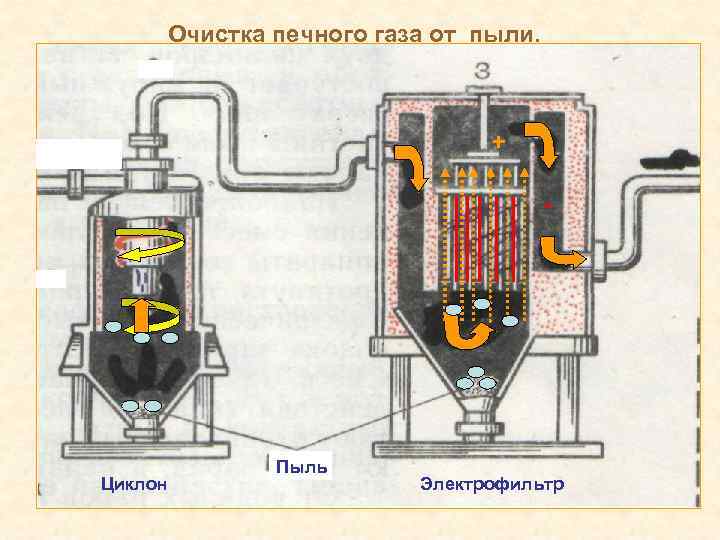

Очистка печного газа от пыли. + - Циклон 2/17/2018 Пыль Электрофильтр 7

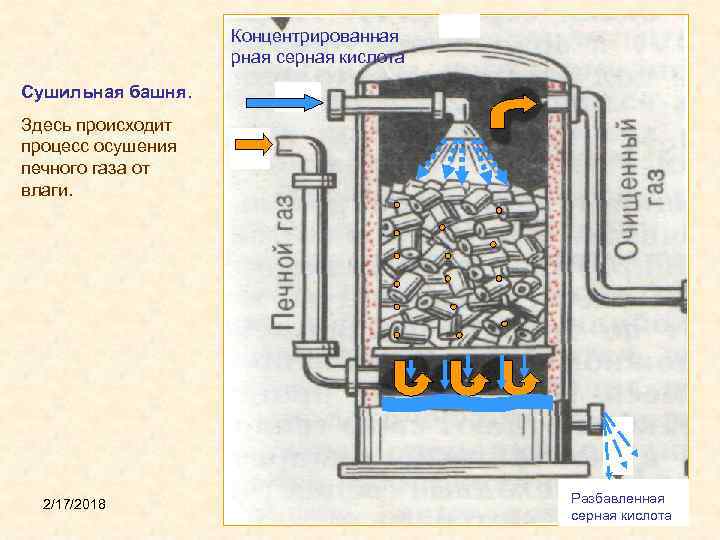

Концентрированная рная серная кислота Сушильная башня. Здесь происходит процесс осушения печного газа от влаги. 2/17/2018 Разбавленная 8 серная кислота

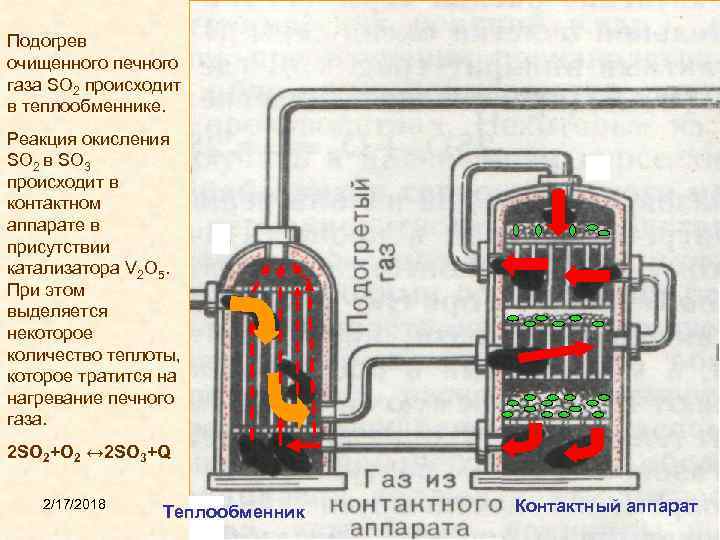

Подогрев очищенного печного газа SO 2 происходит в теплообменнике. Реакция окисления SO 2 в SO 3 происходит в контактном аппарате в присутствии катализатора V 2 O 5. При этом выделяется некоторое количество теплоты, которое тратится на нагревание печного газа. 2 SO 2+O 2 ↔ 2 SO 3+Q 2/17/2018 Теплообменник Контактный аппарат

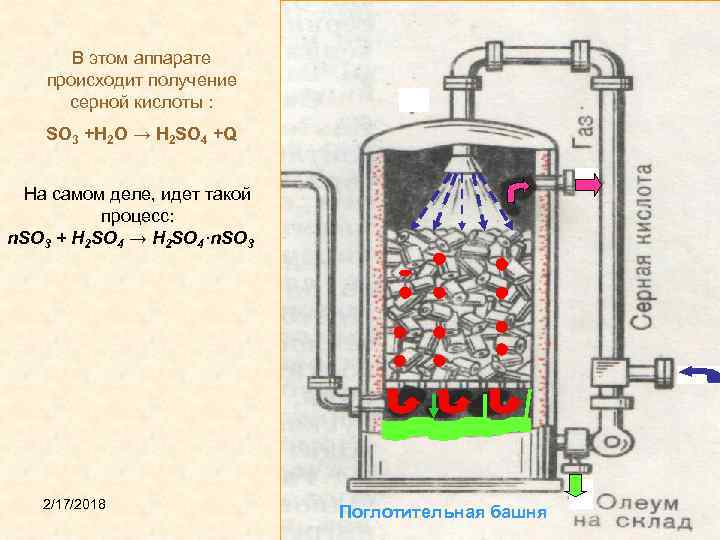

В этом аппарате происходит получение серной кислоты : SO 3 +H 2 O → H 2 SO 4 +Q На самом деле, идет такой процесс: n. SO 3 + H 2 SO 4 → H 2 SO 4·n. SO 3 2/17/2018 Поглотительная башня 10
