Производство ООО ГК АЛЬФА-ИНТЕГРАТОР БААН Евразия

Производство © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

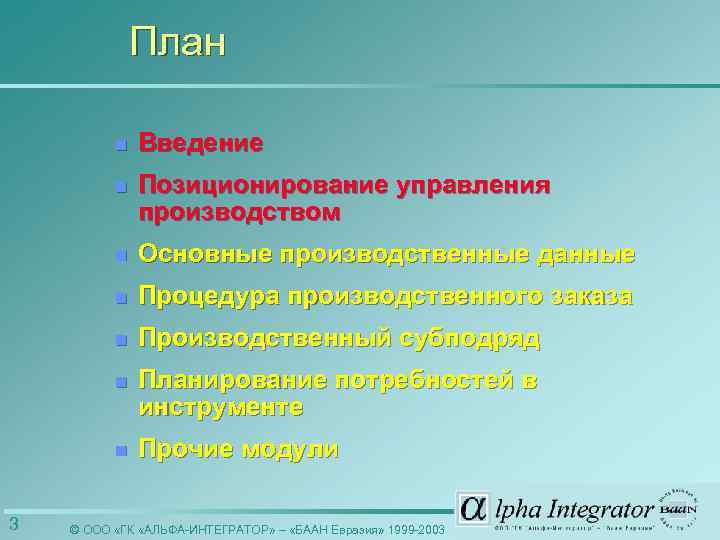

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 2 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 3 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

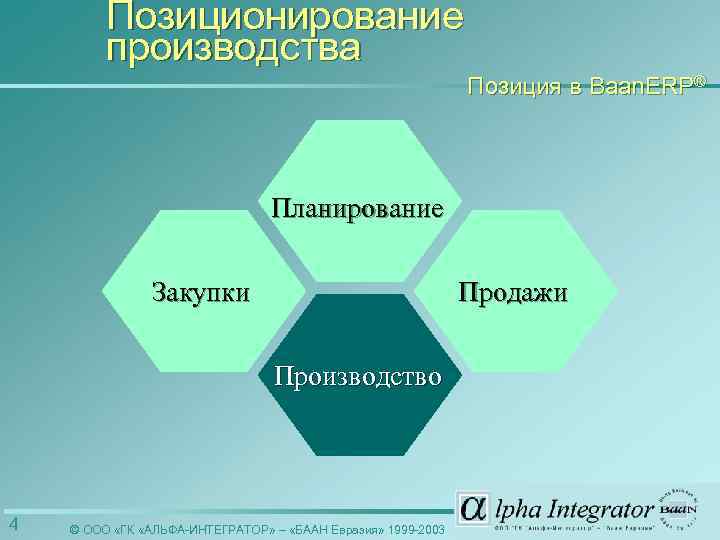

Позиционирование производства Позиция в Baan. ERP® Планирование Закупки Продажи Производство 4 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

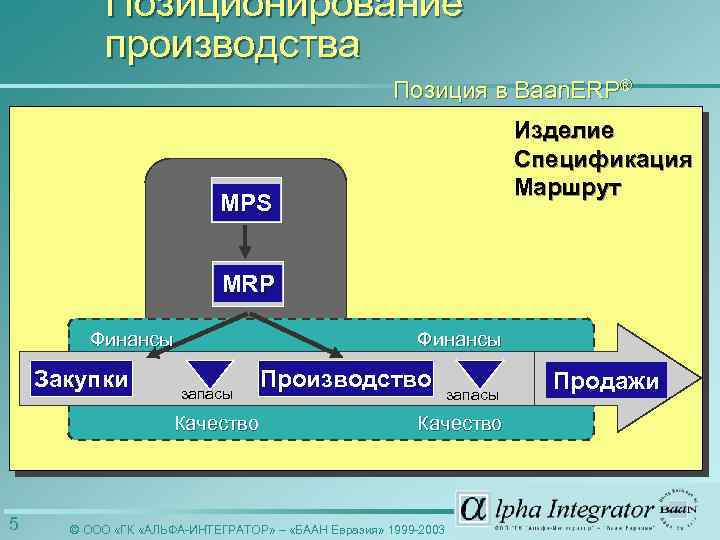

Позиционирование производства Позиция в Baan. ERP® Изделие Спецификация Маршрут MPS MRP Финансы Закупки Inkoop Финансы запасы Качество 5 Производство Productie запасы Качество © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Продажи

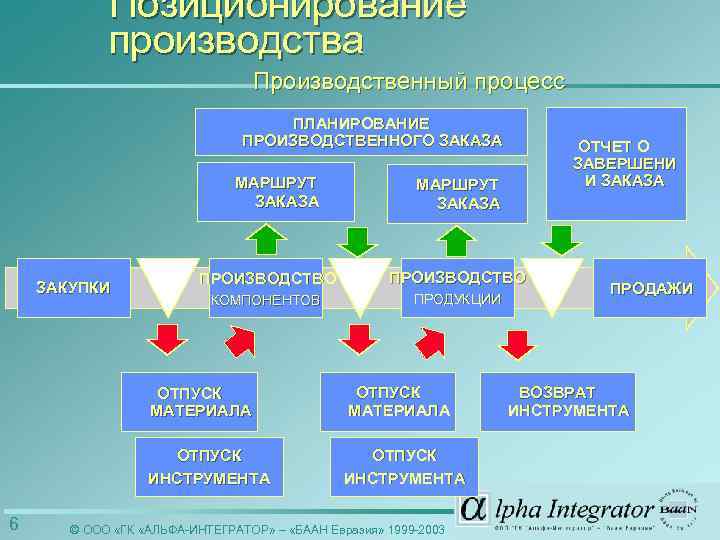

Позиционирование производства Производственный процесс ПЛАНИРОВАНИЕ ПРОИЗВОДСТВЕННОГО ЗАКАЗА МАРШРУТ ЗАКАЗА ЗАКУПКИ МАРШРУТ ЗАКАЗА ПРОИЗВОДСТВО КОМПОНЕНТОВ ПРОДУКЦИИ ОТПУСК МАТЕРИАЛА ОТПУСК ИНСТРУМЕНТА 6 ОТЧЕТ О ЗАВЕРШЕНИ И ЗАКАЗА ОТПУСК ИНСТРУМЕНТА © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 ПРОДАЖИ ВОЗВРАТ ИНСТРУМЕНТА

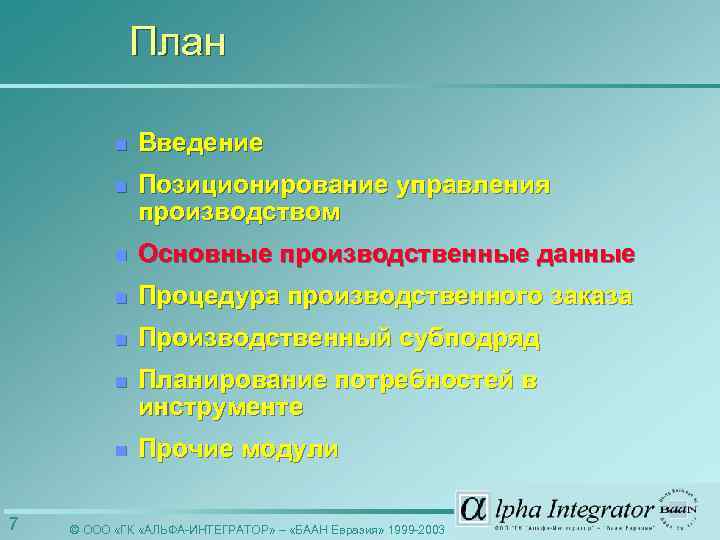

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 7 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Основные производственные данные Общие данные Базовые данные Учет затрат СИ Данные изделия Цеховое управление 8 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Маршрут

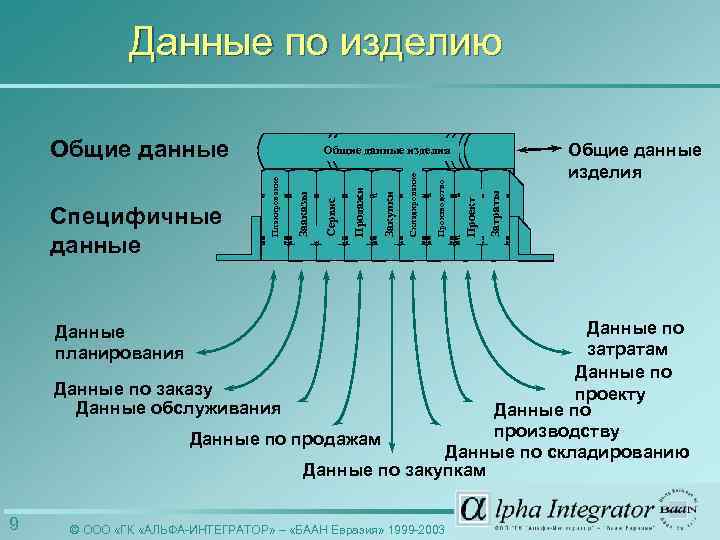

Данные по изделию Общие данные Затраты Проект Производство Складирование Закупки Продажи Сервис Зааказы Планирование Специфичные данные Общие данные изделия Данные по затратам Данные по заказу проекту Данные обслуживания Данные по производству Данные по продажам Данные по складированию Данные по закупкам Данные планирования 9 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

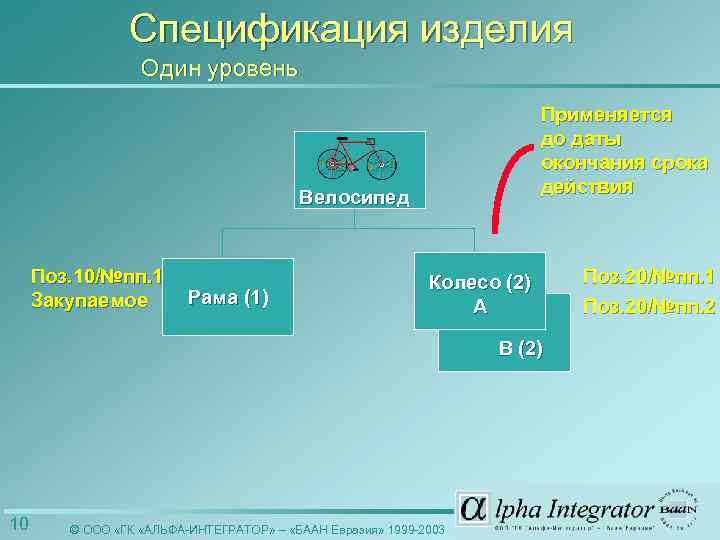

Спецификация изделия Один уровень Применяется до даты окончания срока действия Велосипед Поз. 10/№пп. 1 Закупаемое Рама (1) Колесо (2) A B (2) 10 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Поз. 20/№пп. 1 Поз. 20/№пп. 2

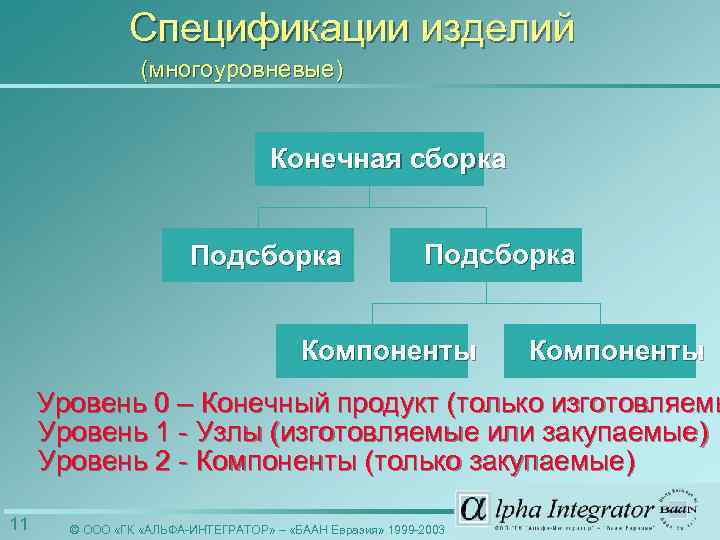

Спецификации изделий (многоуровневые) Конечная сборка Подсборка Компоненты Уровень 0 – Конечный продукт (только изготовляемы Уровень 1 - Узлы (изготовляемые или закупаемые) Уровень 2 - Компоненты (только закупаемые) 11 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

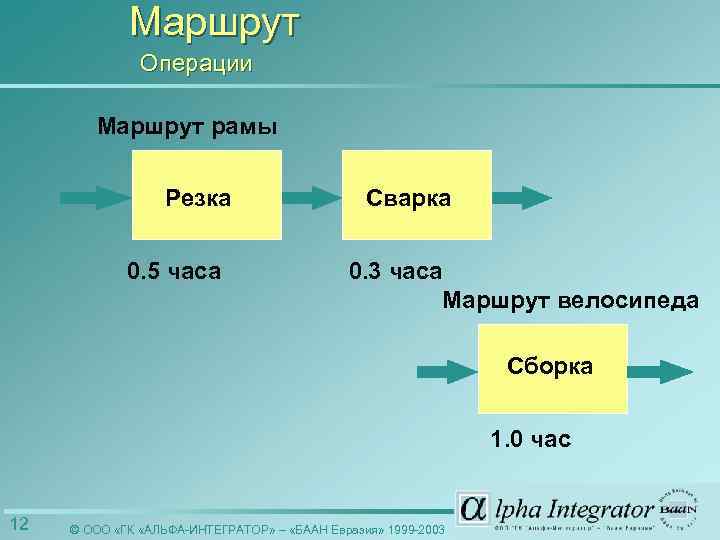

Маршрут Операции Маршрут рамы Резка 0. 5 часа Сварка 0. 3 часа Маршрут велосипеда Сборка 1. 0 час 12 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

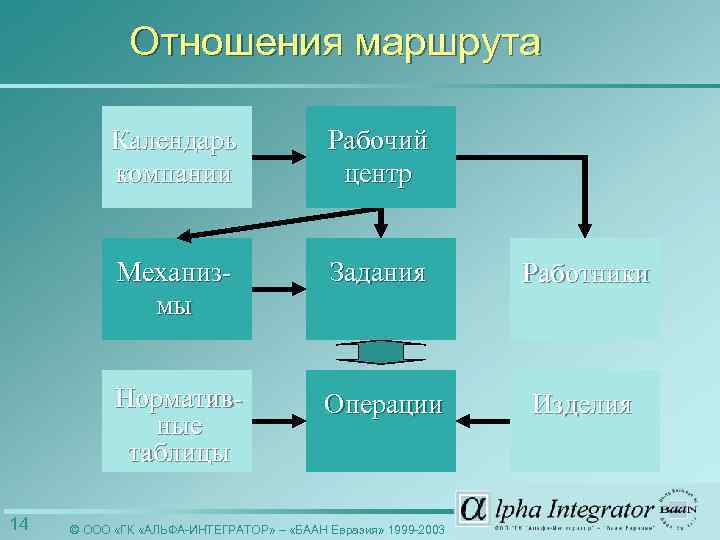

Отношения маршрута Календарь компании Механизмы Задания Работники Нормативные таблицы 14 Рабочий центр Операции Изделия © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

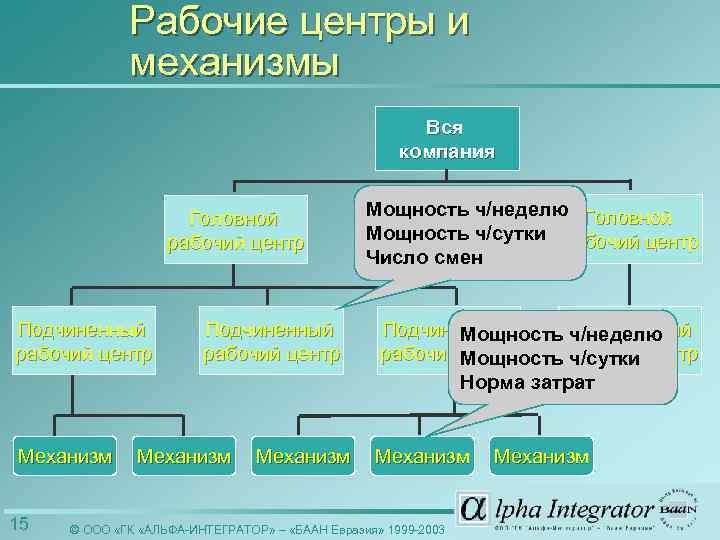

Рабочие центры и механизмы Вся компания Головной рабочий центр Подчиненный рабочий центр Механизм 15 Подчиненный рабочий центр Механизм Мощность ч/неделю Головной Мощность ч/сутки рабочий центр Число смен Подчиненный Мощность. Подчиненный ч/неделю рабочий Мощностьрабочий центр ч/сутки Норма затрат Механизм © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Механизм

Типы маршрутов Маршрут по умолчанию сверление До объема сборка Линия 1 Линия 2 Объемно-зависимый 16 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 9999999 До объема 100000 9999999

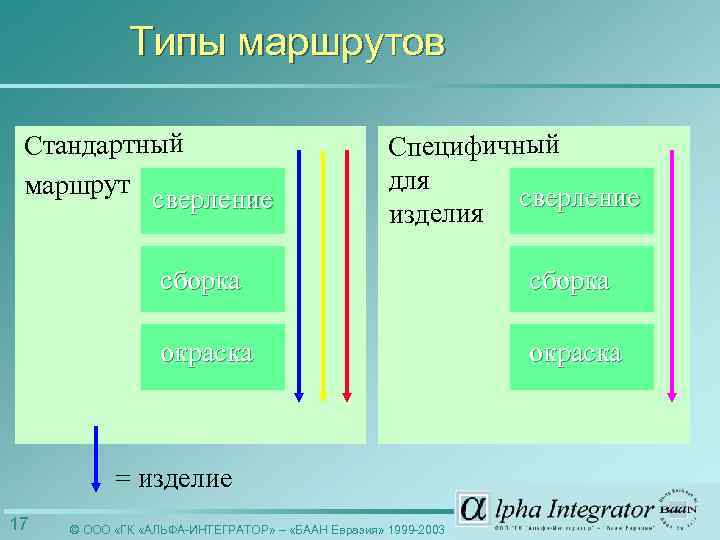

Типы маршрутов Стандартный маршрут сверление Специфичный для сверление изделия сборка окраска = изделие 17 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

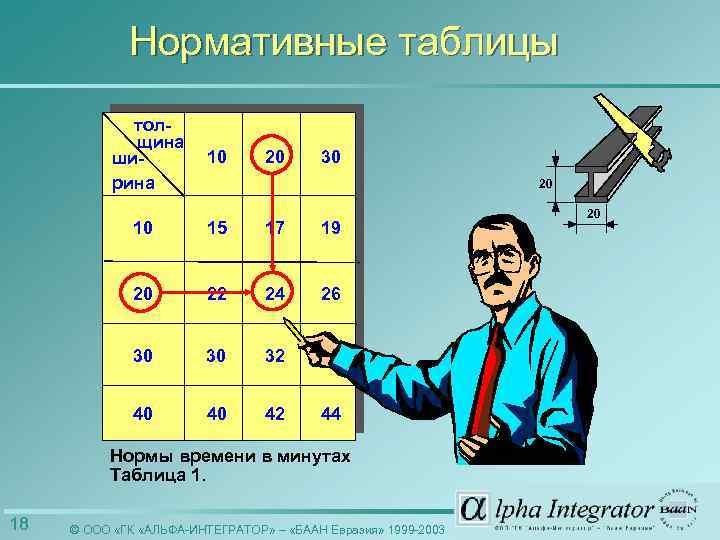

Нормативные таблицы толщина ширина 10 20 30 20 10 15 17 19 20 22 24 26 30 30 32 34 40 40 42 44 Нормы времени в минутах Таблица 1. 18 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 20

Учет затрат Изделие Спецификация изделия Технологич. маршрут Код калькуляции цены (факт. /мод. ) Начисления по Тарифы Субподряд изделию ы Калькуляция себестоимости (факт. или мод. ) Цены закупки Методы учета Обновление ФЦП 19 Методы выбора Обновление цены © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 От т че

Учет затрат Начисления Материальные затраты Операционные затраты На основе цены закупки: Почасовая ставка: l фактической lтрудозатрат l последней lмашинозатрат l средней lнакладный Изделие и СИ 20 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Маршрут

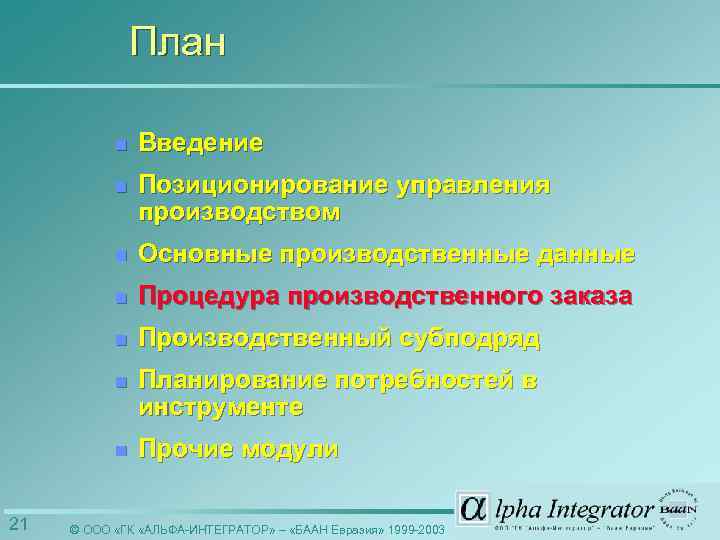

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 21 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

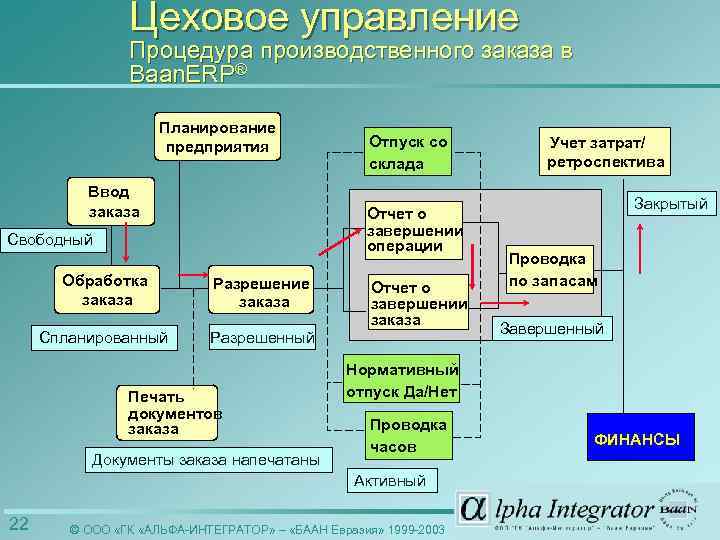

Цеховое управление Процедура производственного заказа в Baan. ERP® Планирование предприятия Ввод заказа Отпуск со склада Отчет о завершении операции Свободный Обработка заказа Разрешение заказа Спланированный Разрешенный Печать документов заказа Документы заказа напечатаны Отчет о завершении заказа Закрытый Проводка по запасам Завершенный Нормативный отпуск Да/Нет Проводка часов Активный 22 Учет затрат/ ретроспектива © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 ФИНАНСЫ

Управление производственным заказом Шаги заказа 1. Производственные заказы 2. Печать документов заказа 3. Разрешение заказа 4. Отпуск материалов под заказ 5. Инициирование списания запасов 6. Отчет о завершении операций 7. Учет времени 8. Отчет о завершении заказа 9. Закрытие заказа 23 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Цикл производственного заказа Время ожидания РЦ Операция 10 Операция 20 Перекрытие операций Операция 30 Операция 40 Общий цикл выполнения заказа 24 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Цикл производственного заказа Факторы, оказывающие влияние n n Рабочие центры -> доступная мощность n Задания -> человеко-/машино-емкость n 25 Календарь Операции -> время наладки и время цикла © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

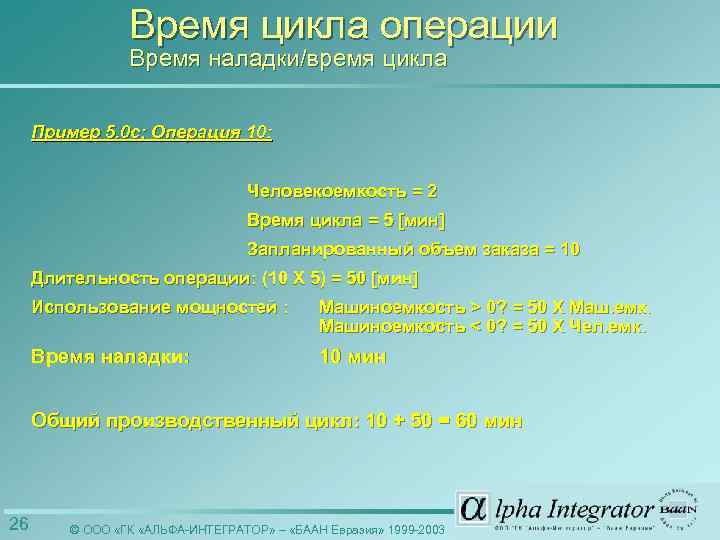

Время цикла операции Время наладки/время цикла Пример 5. 0 c; Операция 10: Человекоемкость = 2 Время цикла = 5 [мин] Запланированный объем заказа = 10 Длительность операции: (10 X 5) = 50 [мин] Использование мощностей : Машиноемкость > 0? = 50 X Маш. емк. Машиноемкость < 0? = 50 X Чел. емк. Время наладки: 10 мин Общий производственный цикл: 10 + 50 = 60 мин 26 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

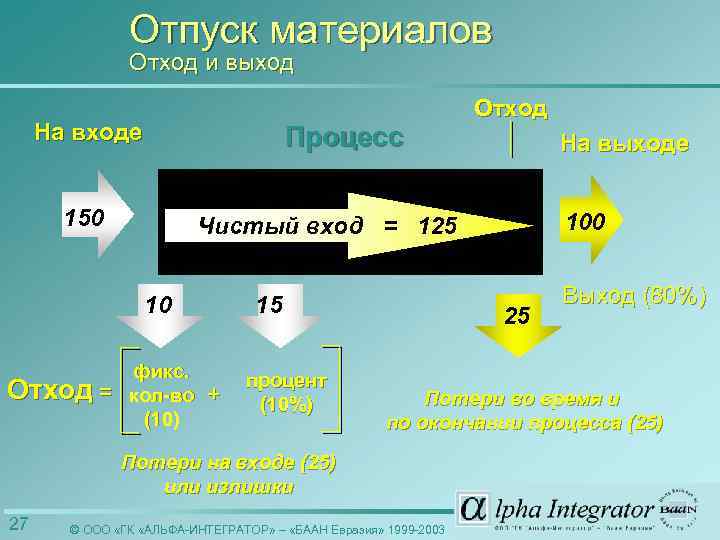

Отпуск материалов Отход и выход На входе Процесс 150 фикс. кол-во (10) 15 100 + процент (10%) 25 Выход (80%) Потери во время и по окончании процесса (25) Потери на входе (25) или излишки 27 На выходе Чистый вход = 125 10 Отход = Отход © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

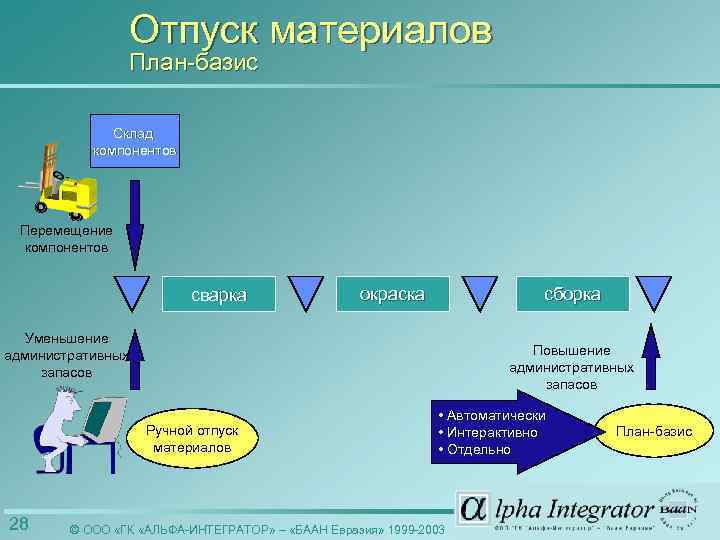

Отпуск материалов План-базис Склад компонентов Перемещение компонентов сварка окраска сборка Уменьшение административных запасов Повышение административных запасов Ручной отпуск материалов 28 • Автоматически • Интерактивно • Отдельно © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 План-базис

План-базис Материалов Метод план-базиса: Если материал автоматически отдельно интерактивно План-базис по Часов маршрут заказу отпуск материала операции проводка часов Завершение заказов или операций 29 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

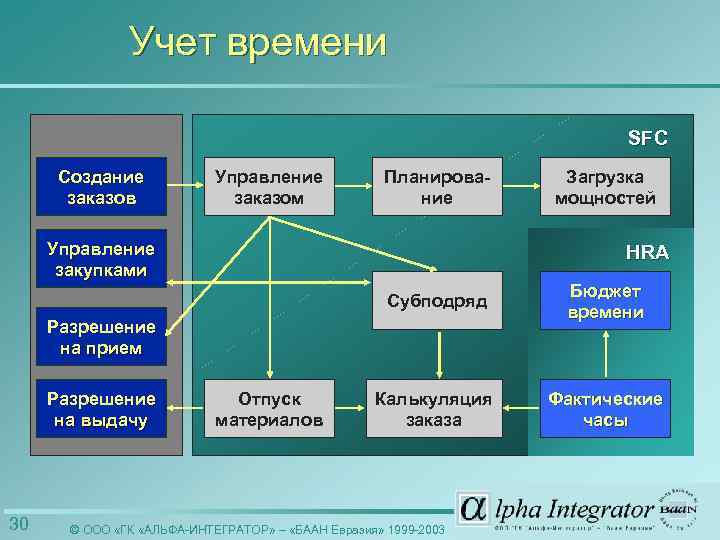

Учет времени SFC Создание заказов Управление заказом Планирование Управление закупками Загрузка мощностей HRA Субподряд Бюджет времени Калькуляция заказа Фактические часы Разрешение на прием Разрешение на выдачу 30 Отпуск материалов © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

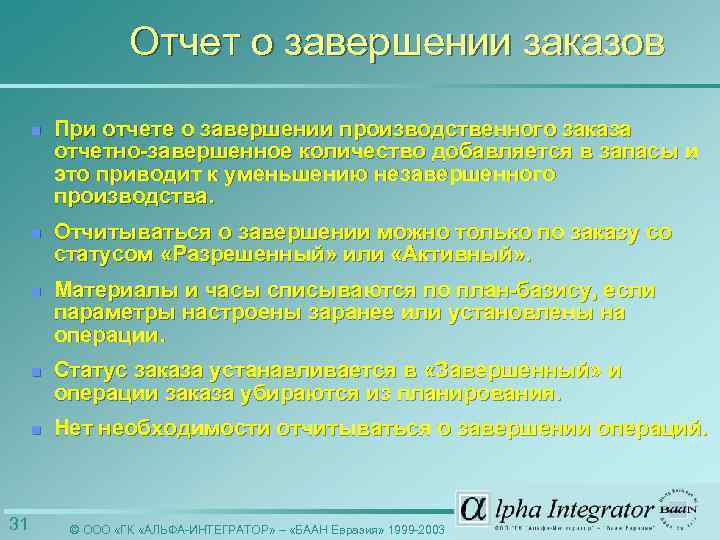

Отчет о завершении заказов n n Отчитываться о завершении можно только по заказу со статусом «Разрешенный» или «Активный» . n Материалы и часы списываются по план-базису, если параметры настроены заранее или установлены на операции. n Статус заказа устанавливается в «Завершенный» и операции заказа убираются из планирования. n 31 При отчете о завершении производственного заказа отчетно-завершенное количество добавляется в запасы и это приводит к уменьшению незавершенного производства. Нет необходимости отчитываться о завершении операций. © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

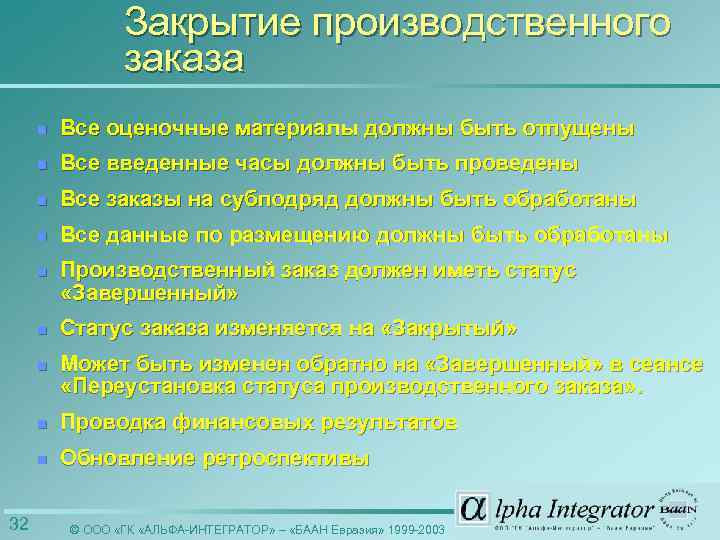

Закрытие производственного заказа n n Все введенные часы должны быть проведены n Все заказы на субподряд должны быть обработаны n Все данные по размещению должны быть обработаны n Производственный заказ должен иметь статус «Завершенный» n Статус заказа изменяется на «Закрытый» n Может быть изменен обратно на «Завершенный» в сеансе «Переустановка статуса производственного заказа» . n Проводка финансовых результатов n 32 Все оценочные материалы должны быть отпущены Обновление ретроспективы © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

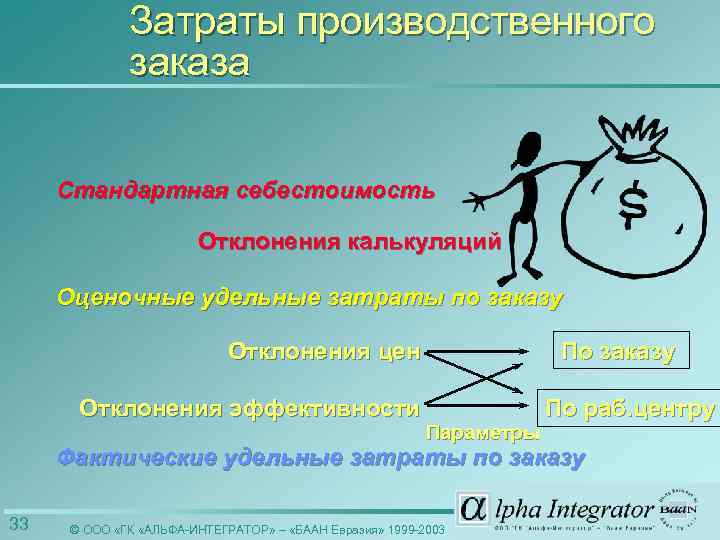

Затраты производственного заказа Стандартная себестоимость Отклонения калькуляций Оценочные удельные затраты по заказу Отклонения цен Отклонения эффективности По заказу Параметры По раб. центру Фактические удельные затраты по заказу 33 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

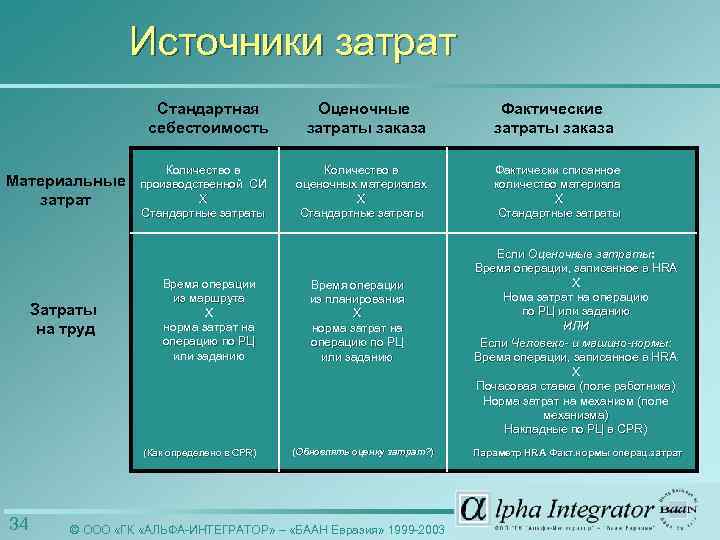

Источники затрат Стандартная себестоимость Материальные затрат Затраты на труд Оценочные затраты заказа Количество в производственной СИ X Стандартные затраты Количество в оценочных материалах X Стандартные затраты Время операции из маршрута X норма затрат на операцию по РЦ или заданию (Как определено в CPR) 34 Время операции из планирования X норма затрат на операцию по РЦ или заданию (Обновлять оценку затрат? ) затрат? © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Фактические затраты заказа Фактически списанное количество материала X Стандартные затраты Если Оценочные затраты: Время операции, записанное в HRA X Нома затрат на операцию по РЦ или заданию ИЛИ Если Человеко- и машино-нормы: Человеко- машино-нормы: Время операции, записанное в HRA X Почасовая ставка (поле работника) Норма затрат на механизм (поле механизма) Накладные по РЦ в CPR) Параметр HRA Факт. нормы операц. затрат

Затраты производственного заказа Расчетный отдел отклонен. калькуляций отклонен. эффективн. отклонения цены Производственный заказ операция 10 efficiency variance отклонен. эффект. отклонения цены операция 20 операция 30 отклонен. эффект. отклонения цены Передача НЗП 35 Склад Рабочий центр 2 Рабочий центр 1 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 36 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

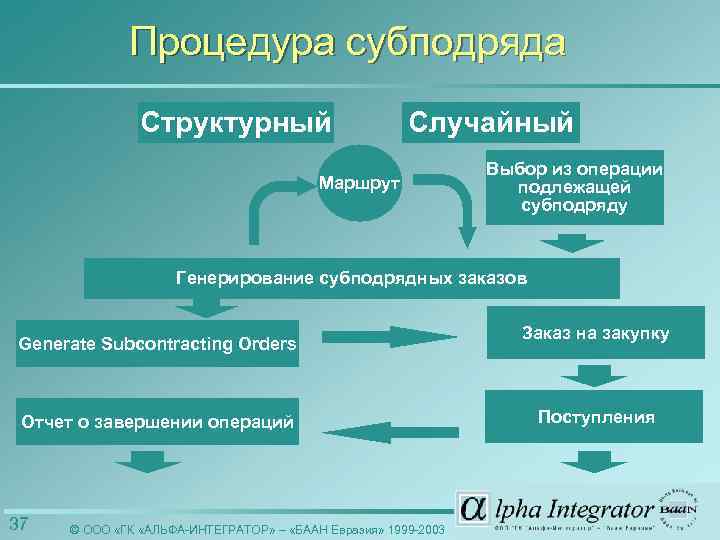

Процедура субподряда Структурный Случайный Маршрут Выбор из операции подлежащей субподряду Генерирование субподрядных заказов Generate Subcontracting Orders Отчет о завершении операций 37 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Заказ на закупку Поступления

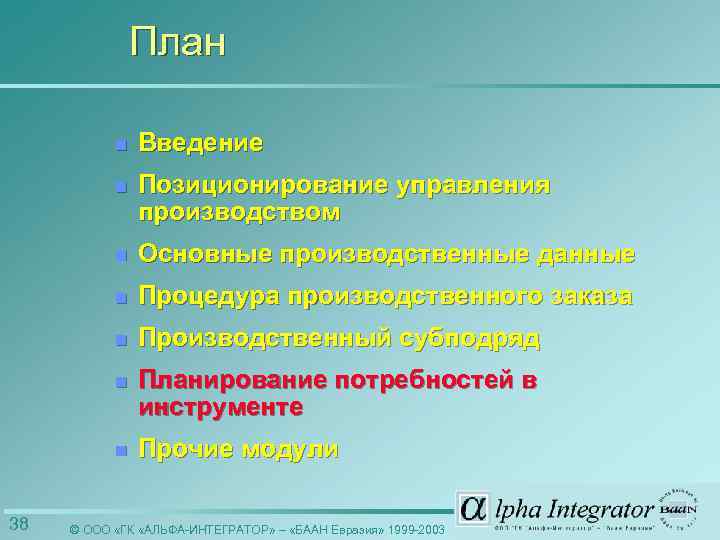

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 38 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Настройка инструмента Общие данные изделия n n Уточнение типа – д. б. «Инструмент» n Данные по затратам обязательны n 39 Тип изделия – должен быть «Закупаемый» Данные по закупкам обязательны © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

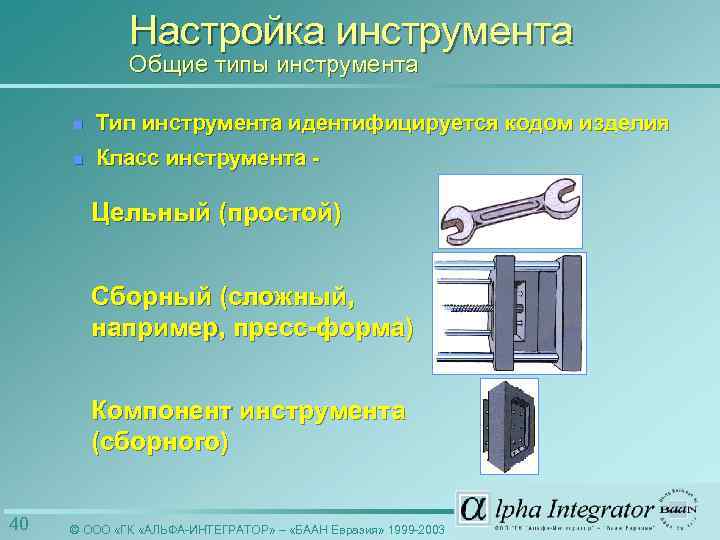

Настройка инструмента Общие типы инструмента n Тип инструмента идентифицируется кодом изделия n Класс инструмента - Цельный (простой) Сборный (сложный, например, пресс-форма) Компонент инструмента (сборного) 40 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

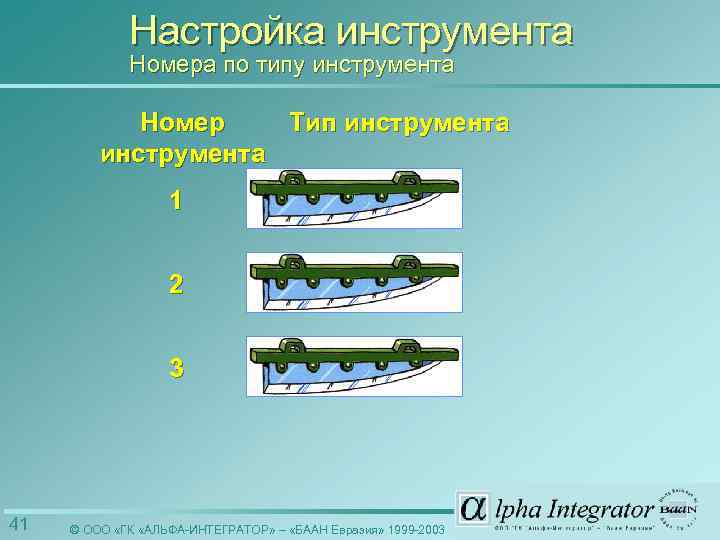

Настройка инструмента Номера по типу инструмента Номер Тип инструмента 1 2 3 41 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

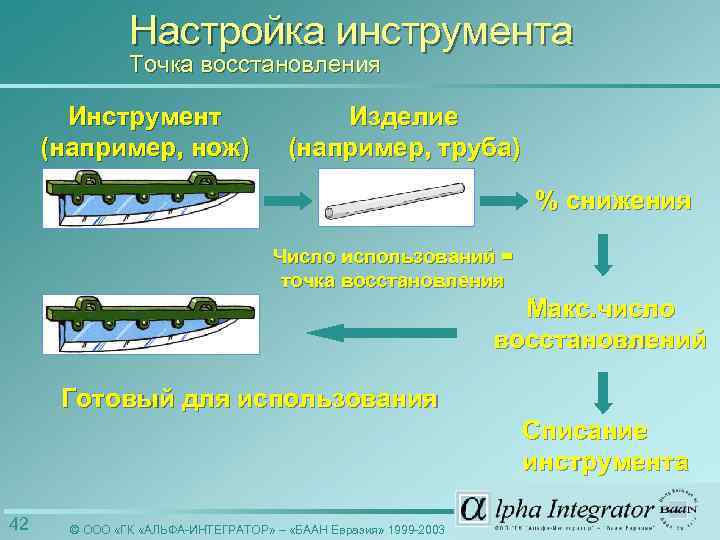

Настройка инструмента Точка восстановления Инструмент (например, нож) Изделие (например, труба) % снижения Число использований = точка восстановления Макс. число восстановлений Готовый для использования Списание инструмента 42 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Настройка инструмента Срок службы на основе Числа использований (износ) Числа часов использования (чистка и обслуживание) Не применяется (износ отсутствует) 43 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Настройка инструмента Альтернативные типы инструмента Обратимый 44 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

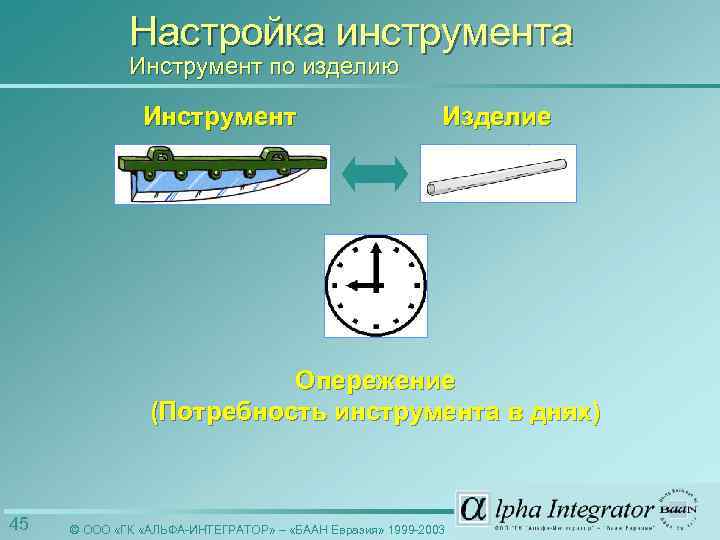

Настройка инструмента Инструмент по изделию Инструмент Изделие Опережение (Потребность инструмента в днях) 45 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

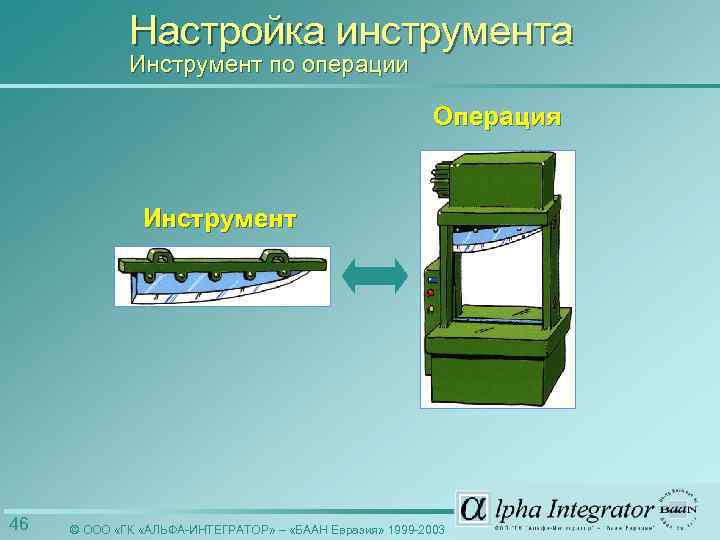

Настройка инструмента Инструмент по операции Операция Инструмент 46 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

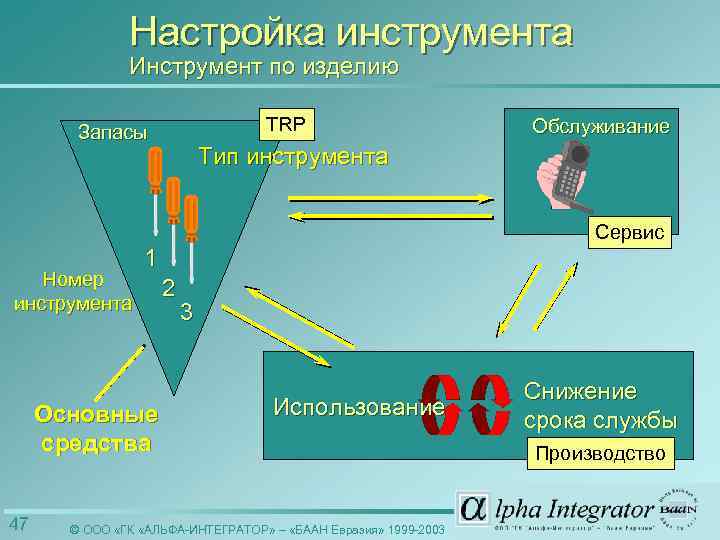

Настройка инструмента Инструмент по изделию TRP Запасы Обслуживание Тип инструмента Сервис Номер инструмента 1 Основные средства 47 2 3 Использование © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Снижение срока службы Производство

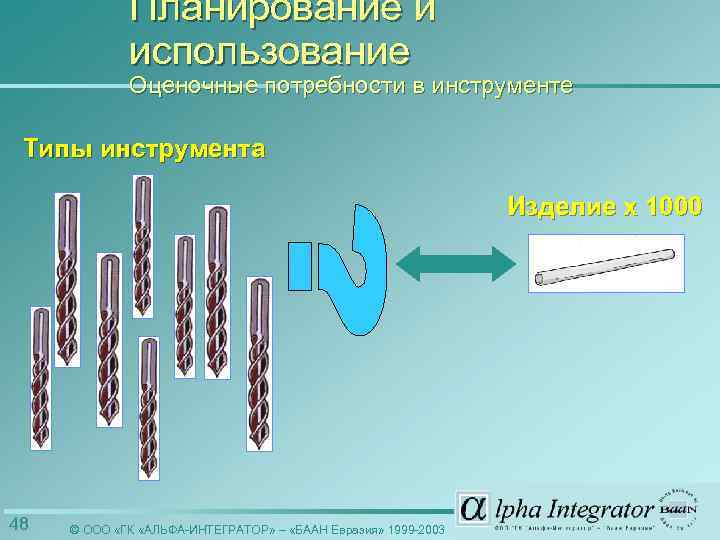

Планирование и использование Оценочные потребности в инструменте Типы инструмента Изделие x 1000 48 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Планирование и использование Планирование инструмента Тип инструмента A Тип инструмента B Изделие x 1000 1 2 3 4 Номера инструмента 49 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Планирование и использование Перепланирование инструмента Неиспользуемый инструмент Перепланирование для выбора альтернативы 50 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Планирование и использование Перепланирование инструмента Запрос Возврат 51 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

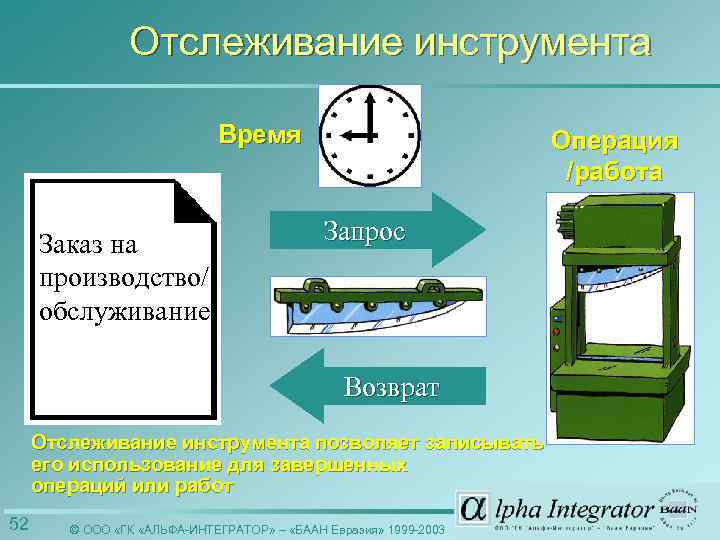

Отслеживание инструмента Время Заказ на производство/ обслуживание Операция /работа Запрос Возврат Отслеживание инструмента позволяет записывать его использование для завершенных операций или работ 52 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

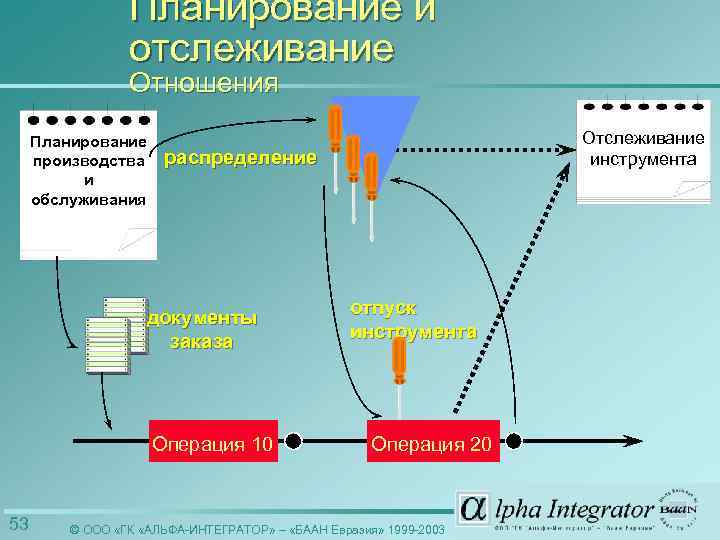

Планирование и отслеживание Отношения Планирование производства и обслуживания распределение документы заказа Операция 10 53 Отслеживание инструмента отпуск инструмента Операция 20 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

План n n Позиционирование управления производством n Основные производственные данные n Процедура производственного заказа n Производственный субподряд n Планирование потребностей в инструменте n 54 Введение Прочие модули © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Типовое изделие 53212 Полная масса 19 тонн 20 тонн Тип двигателя 740. 11 -240 740. 20 7403. 10 Сцепление Платформа Нет ДС Есть Макс. скорость 70 Есть 80 14. 90 142 Условия эксплуат. Тип кабины Тип платформы Специзделие 55 Надставной борт и полог Каркас с тентом © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Нет Модернизир. Серийная Цвет кабины Транспортное средство Спальное место

Типовое изделие 53212 Полная масса Тип двигателя 19 тонн 740. 11 -240 20 тонн 740. 21 -240 740. 20 7403. 10 Сцепление Платформа Нет ДС Есть Макс. скорость 70 Есть 80 14. 90 142 Условия эксплуат. Тип кабины Тип платформы Специзделие 56 Надставной борт и полог Каркас с тентом © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Нет Модернизир. Серийная Цвет кабины Транспортное средство Спальное место

Классификация изделий Возвращаемое значение: Кухни = К бе Шкафы = Ш Обогреватели = О Выходная классификация кр = си ко Входной код изделия че Элемент семейства: Двери = Д КШД Полки = П (КШП) 50 60 70 80 п д ш K ШД К Р 6 0 П 57 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

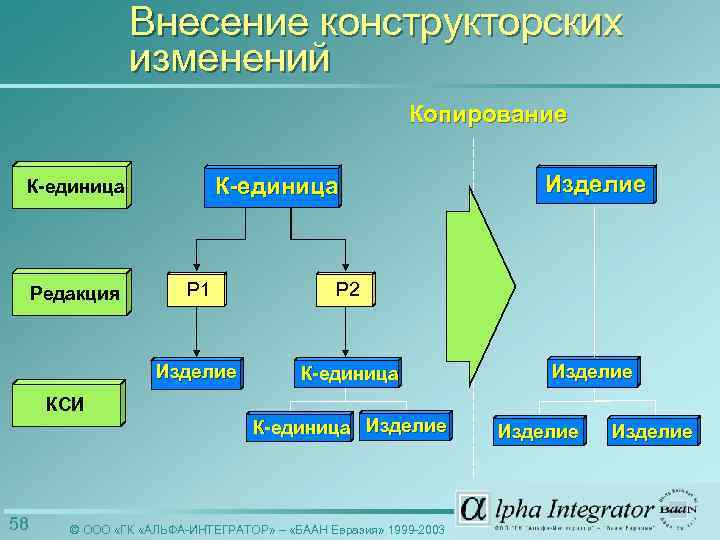

Внесение конструкторских изменений Копирование К-единица Р 1 Р 2 Изделие Редакция К-единица Изделие КСИ К-единица Изделие 58 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Изделие

Управление конструкторскими данными САПР редакция Конструкредакция торская СИ редакция Производств. СИПроизводств. редакция СИ редакция Конструкторские заказы на изменения утверждения/ полномочия разрешения поставки 59 Материальные запасы партии/редакции © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003 Цеховое управление

Система управления проектом Калькуляция Заказчик Конфигуратор Продажи Бюджет Проект Цеха Закупки Запрос Коммерческое предложение Заказ Готовая продукция 60 КОМПАНИЯ Изготовление © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Изготовление на заказ Проект 100012 На заказ Заказное изделие СТУЛ 12100 06103 КАРКАС ТКАНЬ 10 ОКРАСКА Стандартное изделие Анонимно 61 07101 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

Структура проекта ОСНОВНОЙ ПРОЕКТ Проектный компонент Заказное изделие part A часть. B Заказное изделие Операция 10 часть C 62 часть F часть D © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

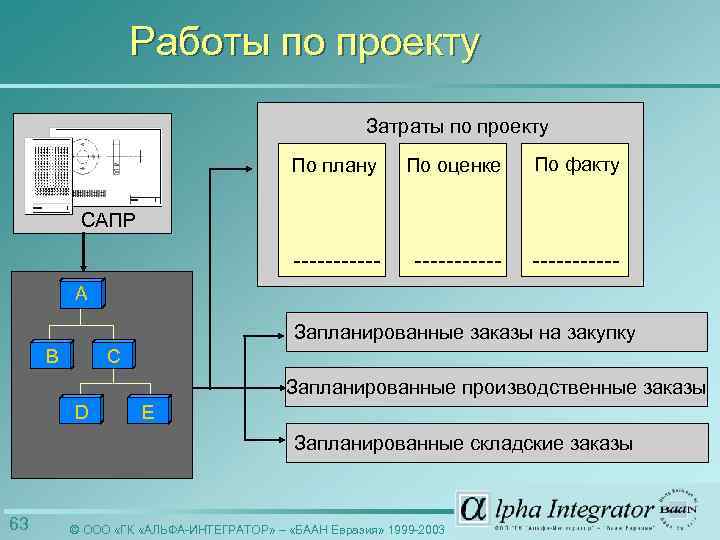

Работы по проекту Затраты по проекту По плану По оценке По факту ----------- САПР A Запланированные заказы на закупку B C Запланированные производственные заказы D E Запланированные складские заказы 63 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

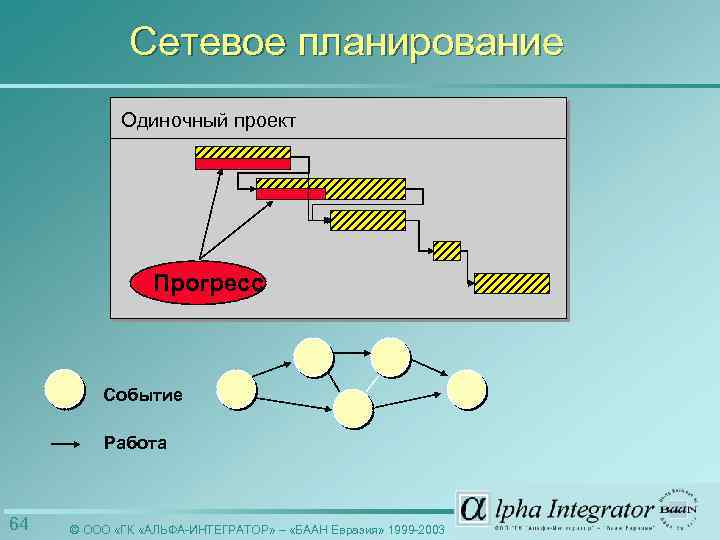

Сетевое планирование Одиночный проект Прогресс Событие Работа 64 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

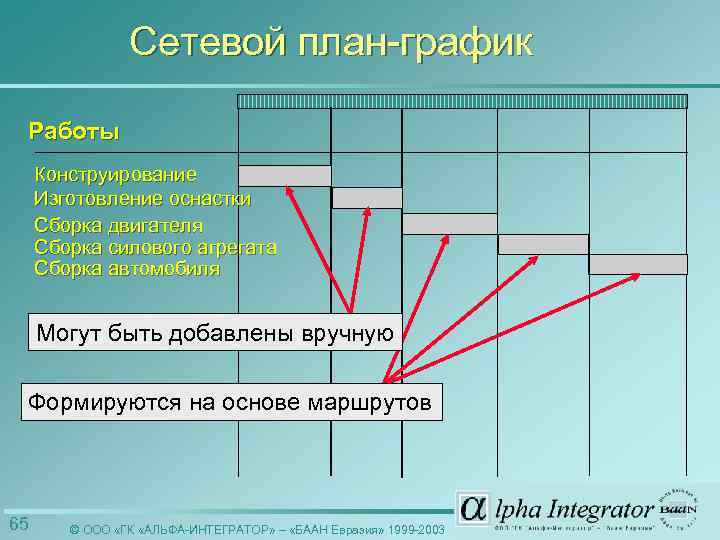

Сетевой план-график Работы Конструирование Изготовление оснастки Сборка двигателя Сборка силового агрегата Сборка автомобиля Могут быть добавлены вручную Формируются на основе маршрутов 65 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003

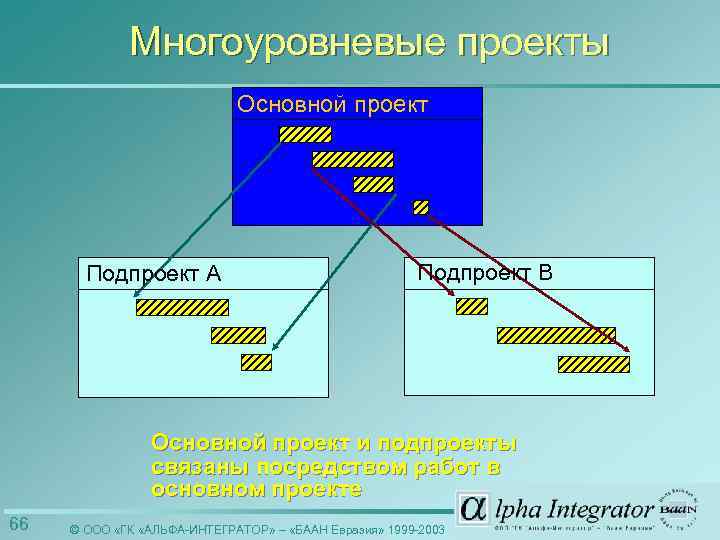

Многоуровневые проекты Основной проект Подпроект A Подпроект B Основной проект и подпроекты связаны посредством работ в основном проекте 66 © ООО «ГК «АЛЬФА-ИНТЕГРАТОР» – «БААН Евразия» 1999 -2003
