Производство этилбензола Диэтилбензол Посмотреть теоретические данные Na. OH Отходящие газы Этилбензол Рециркулирующий бензол Диэтилбензол Na. OH Алкилат Бензол Al. Cl 3 Диэтил Бензол бензол Отходы Этилен Смолы
Реактор алкилирования бензола этиленом Барботаж этилена как способ перемешивания должен быть организован таким образом, чтобы исключит застойные зоны в реакторе и обеспечить хорошее растворение активной части катализатора в реакционной смеси. Принцип действия разработанного алкилатора: Хвостовые газы • Алкилат • Бензол, Катализатор (рецикл) Свежий бензол, катализатор • • Этилен Газ распределяется по сечению реактора через множество маленьких форсунок Свежий бензол и катализатор вводят через отдельный штуцер в середину газового потока этилена. Тем самым обеспечивается быстрое диспергирование и контакт реагентов. Рециркулирующие бензол и катализаторный комплекс вводят по касательной вдоль корпуса, что способствует размыванию застойных зон у днища реактора. Более чистый алкилат отбирается из верхней части реактора и отстаивается от катализаторного комплекса, который возвращается в реакционную зону. Технические характеристики:

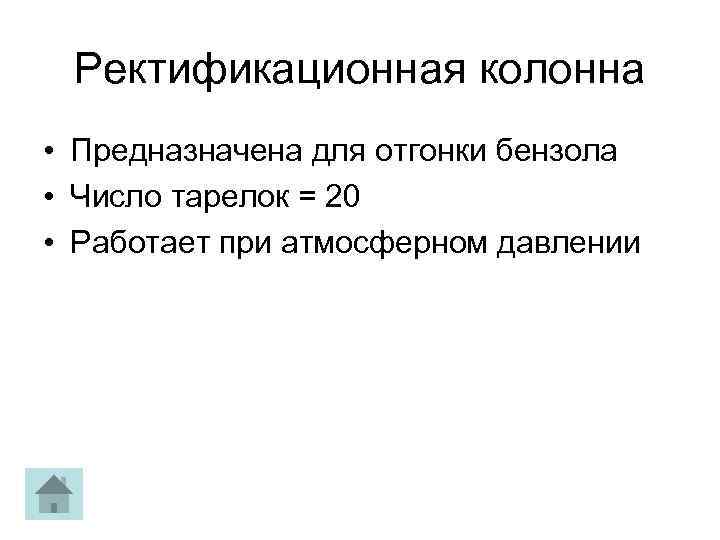

Ректификационная колонна • Предназначена для отгонки бензола • Число тарелок = 20 • Работает при атмосферном давлении

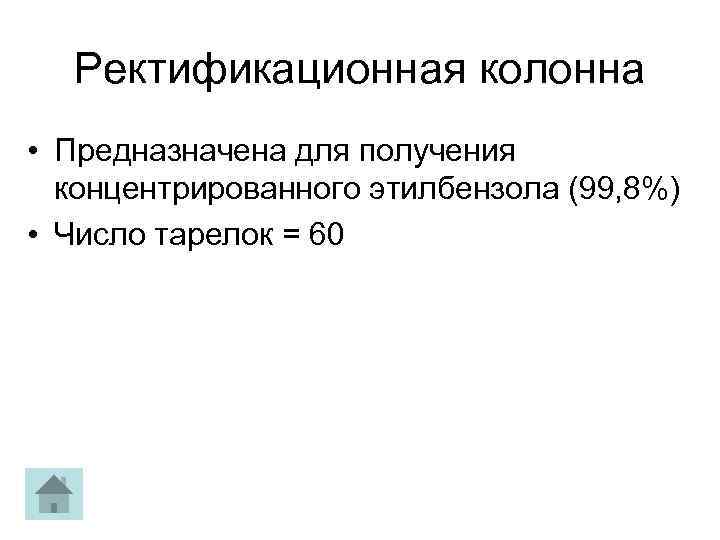

Ректификационная колонна • Предназначена для получения концентрированного этилбензола (99, 8%) • Число тарелок = 60

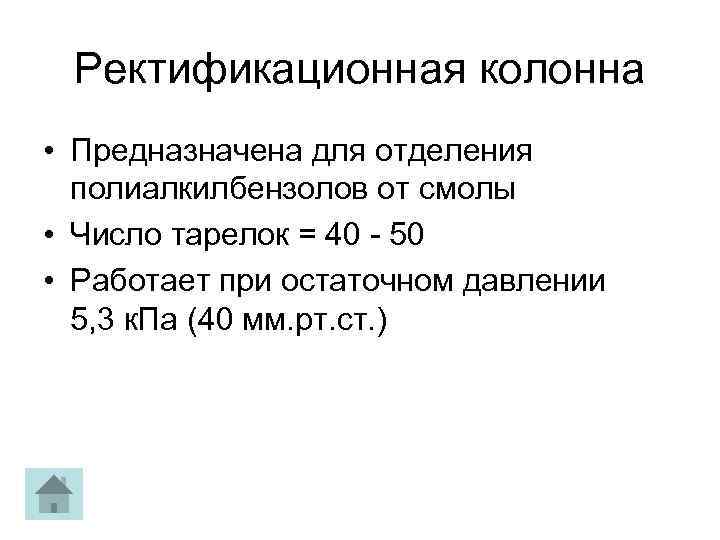

Ректификационная колонна • Предназначена для отделения полиалкилбензолов от смолы • Число тарелок = 40 - 50 • Работает при остаточном давлении 5, 3 к. Па (40 мм. рт. ст. )

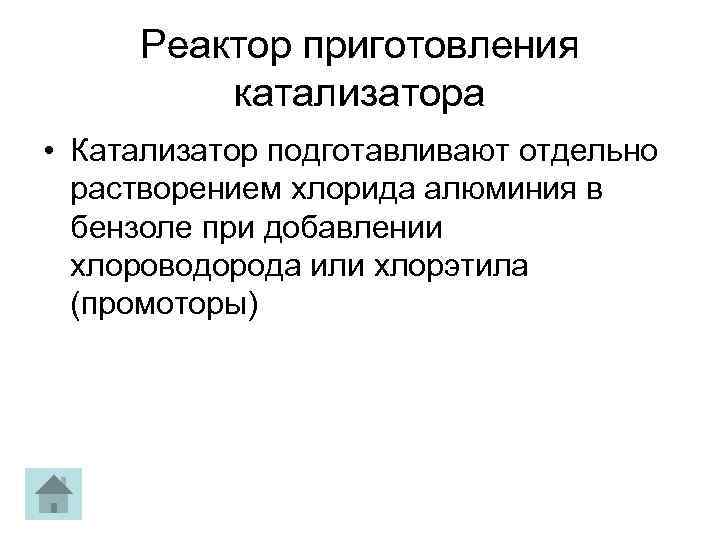

Реактор приготовления катализатора • Катализатор подготавливают отдельно растворением хлорида алюминия в бензоле при добавлении хлороводорода или хлорэтила (промоторы)
Узел конденсации и абсорбции бензола из хвостовых газов
Нейтрализатор хвостовых газов
Отстойник
Узел промывки алкилата

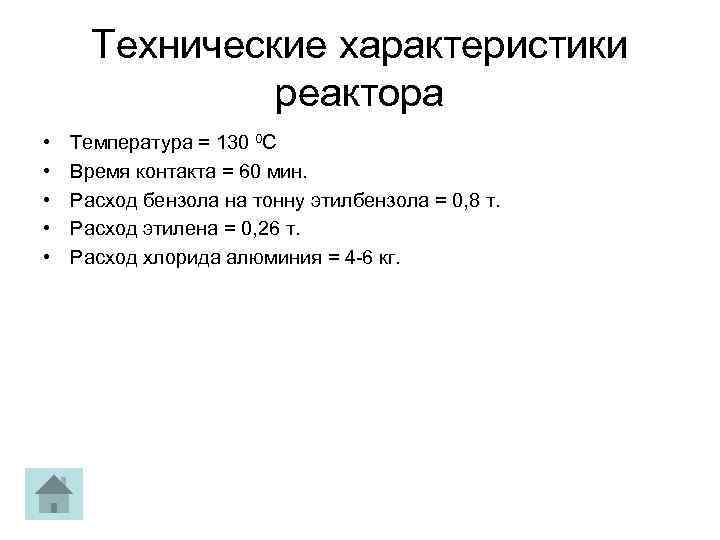

Технические характеристики реактора • • • Температура = 130 0 С Время контакта = 60 мин. Расход бензола на тонну этилбензола = 0, 8 т. Расход этилена = 0, 26 т. Расход хлорида алюминия = 4 -6 кг.

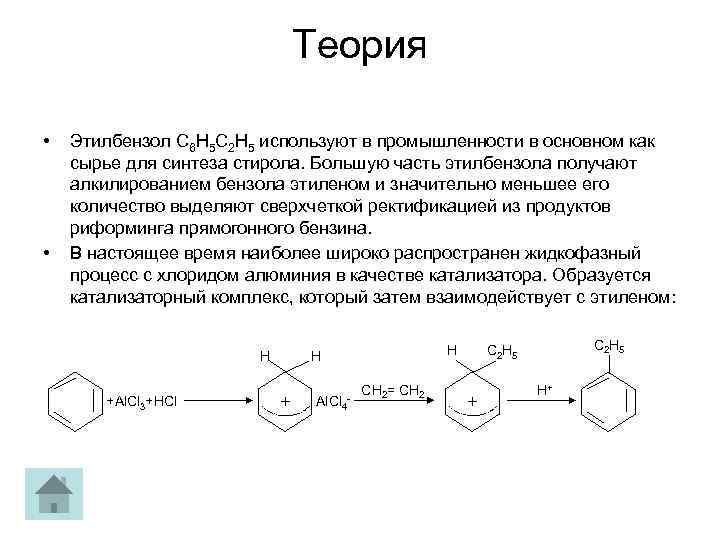

Теория H +Al. Cl 3+HCl Al. Cl 4 - CH 2= CH 2 C 2 H 5 H H + • Этилбензол C 6 H 5 C 2 H 5 используют в промышленности в основном как сырье для синтеза стирола. Большую часть этилбензола получают алкилированием бензола этиленом и значительно меньшее его количество выделяют сверхчеткой ректификацией из продуктов риформинга прямогонного бензина. В настоящее время наиболее широко распространен жидкофазный процесс с хлоридом алюминия в качестве катализатора. Образуется катализаторный комплекс, который затем взаимодействует с этиленом: + • H+

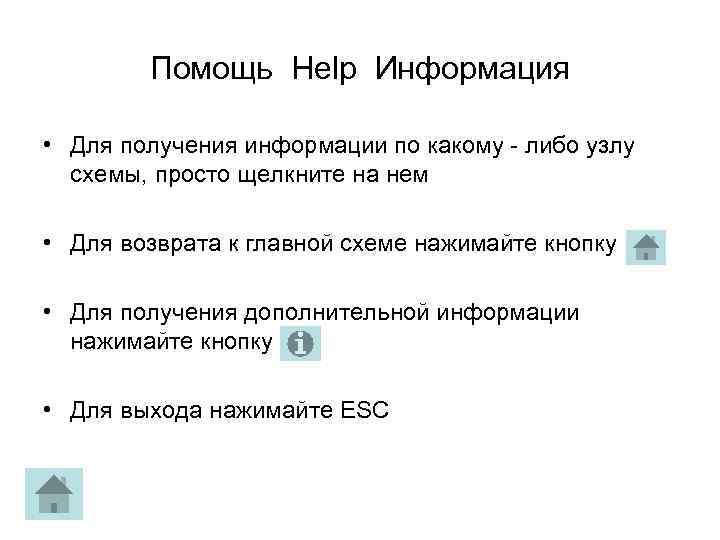

Помощь Help Информация • Для получения информации по какому - либо узлу схемы, просто щелкните на нем • Для возврата к главной схеме нажимайте кнопку • Для получения дополнительной информации нажимайте кнопку • Для выхода нажимайте ESC
