ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ

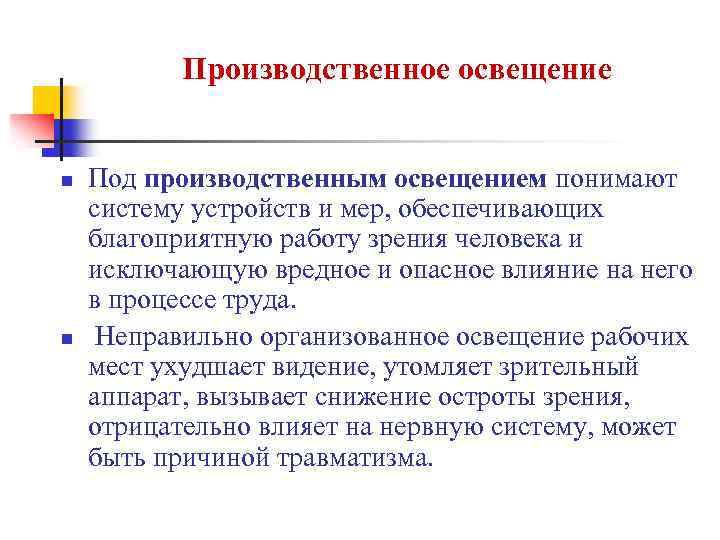

Производственное освещение n n Под производственным освещением понимают систему устройств и мер, обеспечивающих благоприятную работу зрения человека и исключающую вредное и опасное влияние на него в процессе труда. Неправильно организованное освещение рабочих мест ухудшает видение, утомляет зрительный аппарат, вызывает снижение остроты зрения, отрицательно влияет на нервную систему, может быть причиной травматизма.

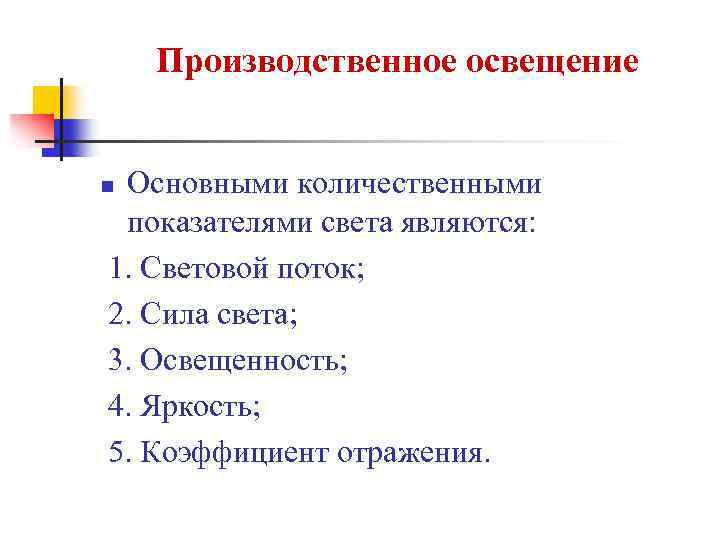

Производственное освещение Основными количественными показателями света являются: 1. Световой поток; 2. Сила света; 3. Освещенность; 4. Яркость; 5. Коэффициент отражения. n

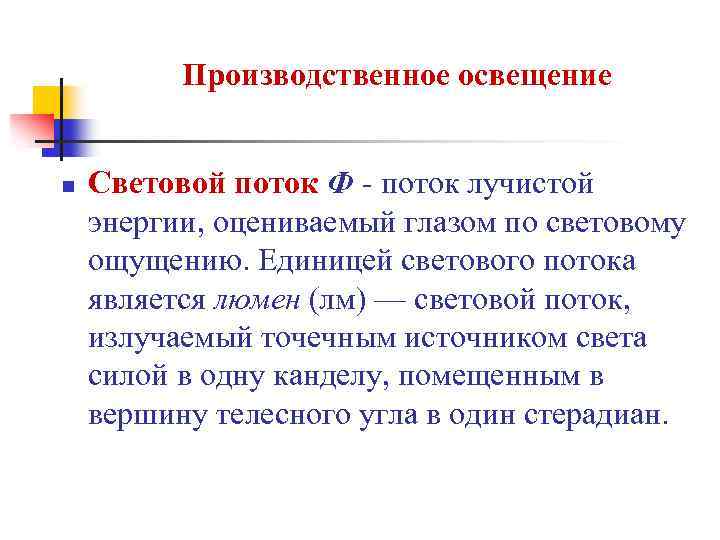

Производственное освещение n Световой поток Ф - поток лучистой энергии, оцениваемый глазом по световому ощущению. Единицей светового потока является люмен (лм) — световой поток, излучаемый точечным источником света силой в одну канделу, помещенным в вершину телесного угла в один стерадиан.

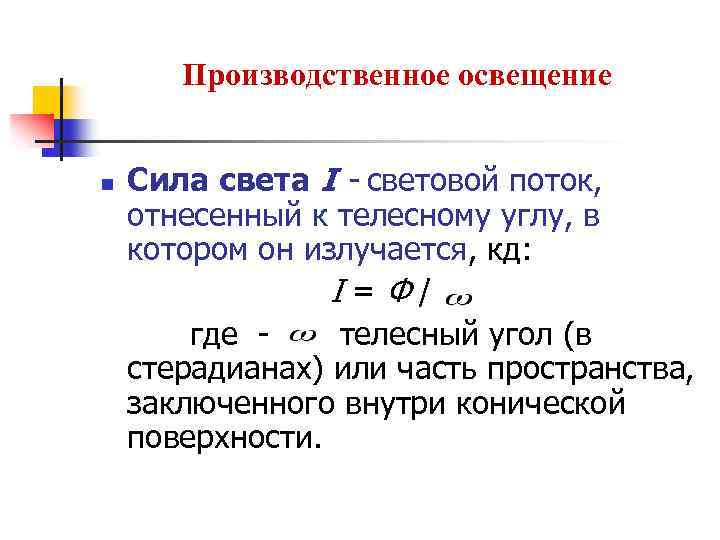

Производственное освещение n Сила света I - световой поток, отнесенный к телесному углу, в котором он излучается, кд: I=Ф/ где телесный угол (в стерадианах) или часть пространства, заключенного внутри конической поверхности.

Производственное освещение n n Освещенность Е (лк) характеризует поверхностную плотность светового потока и определяется отношением светового потока Ф, падающего на поверхность, к ее площади S, : Е = Ф / S. Единицей освещенности является люкс (лк). Один люкс равен освещенности поверхности площадью в 1 м 2, по которой равномерно распределен световой поток, равный одному люмену (1 лк = 1 лм/м 2).

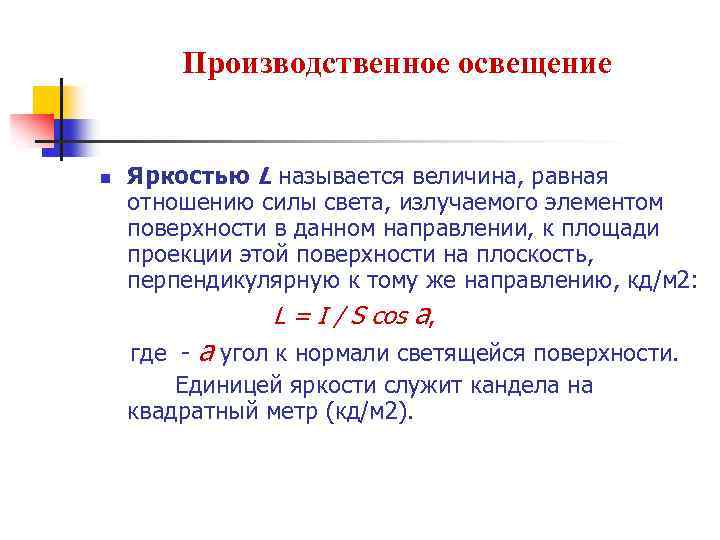

Производственное освещение n Яркостью L называется величина, равная отношению силы света, излучаемого элементом поверхности в данном направлении, к площади проекции этой поверхности на плоскость, перпендикулярную к тому же направлению, кд/м 2: L = I / S cos a, где - a угол к нормали светящейся поверхности. Единицей яркости служит кандела на квадратный метр (кд/м 2).

Основные требования к производственному освещению 1. Освещенность на рабочих местах должна соответствовать гигиеническим нормам и характеру зрительной работы. 2. Равномерное распределение яркости на рабочей поверхности. 3. Отсутствие резких теней на рабочих поверхностях. 4. Отсутствие блесткости. 5. Постоянство освещенности во времени. 6. Правильная цветопередача. 7. Обеспечение электробезопасности, взрывобезопасности, и пожаробезопасности. 8. Экономичность.

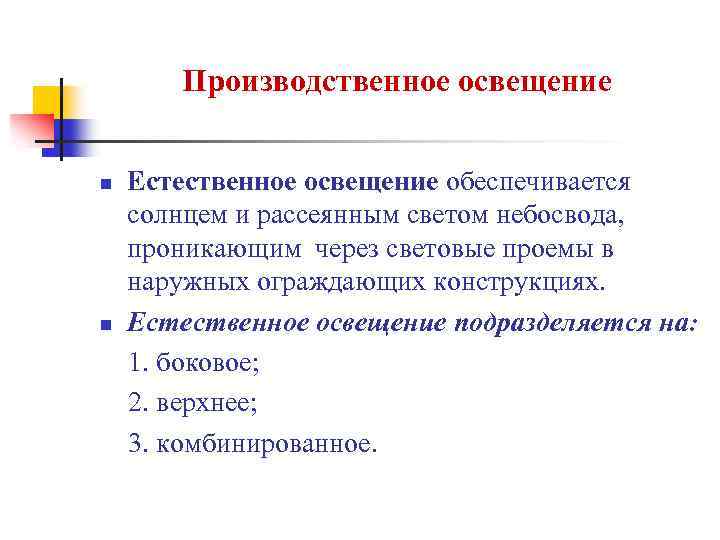

Производственное освещение n n Естественное освещение обеспечивается солнцем и рассеянным светом небосвода, проникающим через световые проемы в наружных ограждающих конструкциях. Естественное освещение подразделяется на: 1. боковое; 2. верхнее; 3. комбинированное.

Производственное освещение n n n Нормирование естественного освещения осуществляется с помощью коэффициента естественной освещенности КЕО, %. Коэффициент естественной освещенности (КЕО) е определяется как отношение освещенности естественным светом какой точки внутри помещения к значению наружной освещенности горизонтальной поверхности, освещаемой диффузным светом полностью открытого небосвода (не прямым солнечным светом), %: е = (Евн/Енар)· 100%, Где: Евн - освещенность какой-либо точки внутри помещения; Енар - освещенность точки вне помещения.

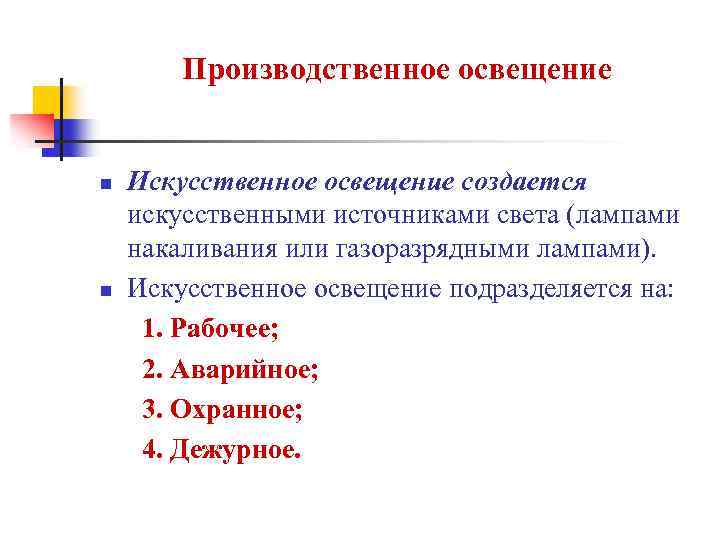

Производственное освещение n n Искусственное освещение создается искусственными источниками света (лампами накаливания или газоразрядными лампами). Искусственное освещение подразделяется на: 1. Рабочее; 2. Аварийное; 3. Охранное; 4. Дежурное.

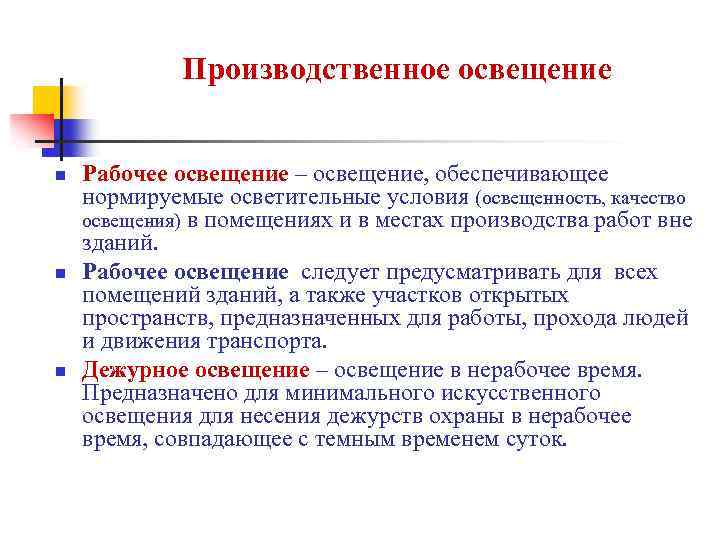

Производственное освещение n n n Рабочее освещение – освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий. Рабочее освещение следует предусматривать для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта. Дежурное освещение – освещение в нерабочее время. Предназначено для минимального искусственного освещения для несения дежурств охраны в нерабочее время, совпадающее с темным временем суток.

Производственное освещение n n Аварийное освещение разделяется на: - освещение безопасности; - эвакуационное. Освещение безопасности – освещение для продолжения работы при аварийном отключении рабочего освещения. Следует предусматривать в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать; - взрыв, пожар, отравление людей; - длительное нарушение технологического процесса; - нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, в которых недопустимо прекращение работ и т. п. ; - нарушение режима детских учреждений независимо от числа находящихся в них детей.

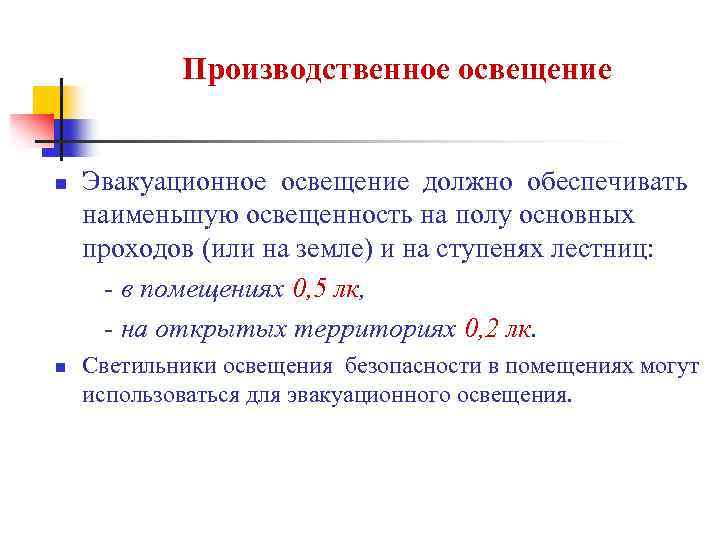

Производственное освещение n n Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: - в помещениях 0, 5 лк, - на открытых территориях 0, 2 лк. Светильники освещения безопасности в помещениях могут использоваться для эвакуационного освещения.

Производственное освещение n n Охранное освещение (при отсутствии специальных технических средств охраны) должно предусматриваться вдоль границ территорий, охраняемых в ночное время. Освещенность должна быть не менее 0, 5 лк на уровне земли в горизонтальной плоскости или на уровне 0, 5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы. При использовании для охраны специальных технических средств освещенность следует принимать по заданию на проектирование охранного освещения.

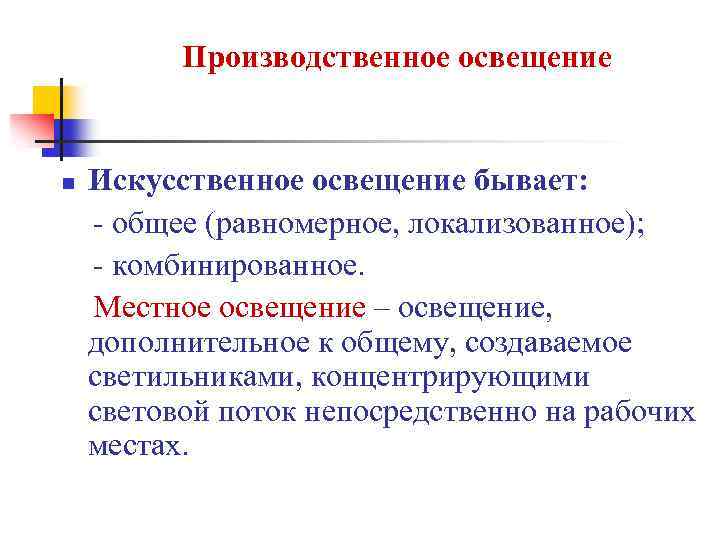

Производственное освещение n Искусственное освещение бывает: - общее (равномерное, локализованное); - комбинированное. Местное освещение – освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

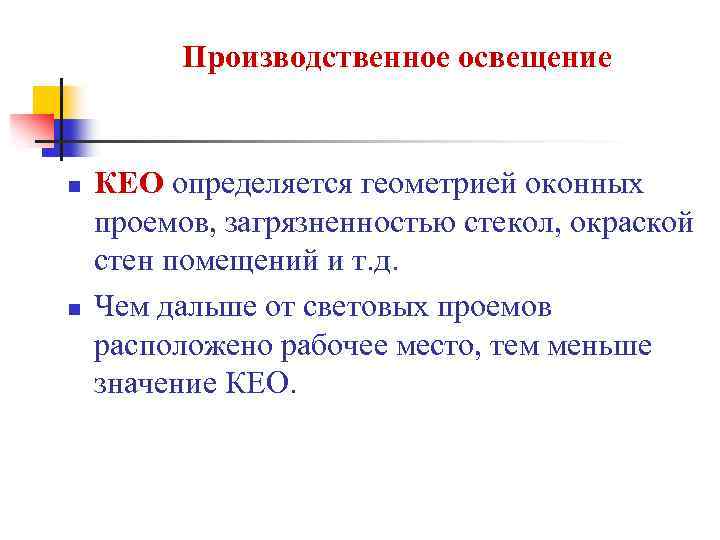

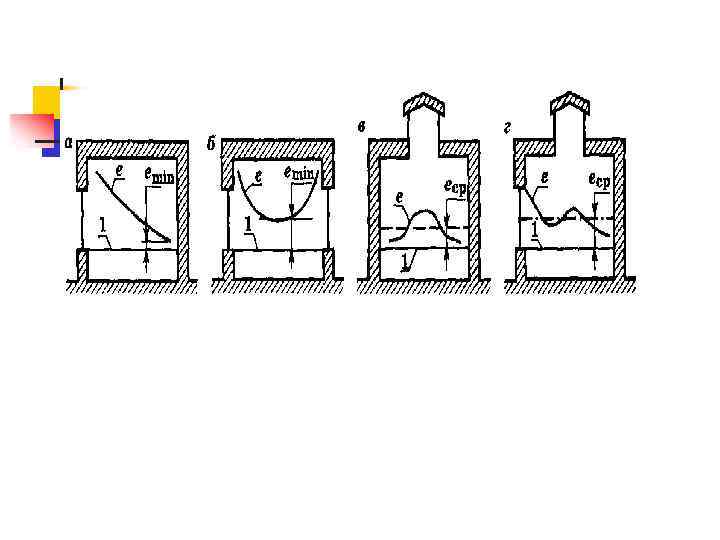

Производственное освещение n n КЕО определяется геометрией оконных проемов, загрязненностью стекол, окраской стен помещений и т. д. Чем дальше от световых проемов расположено рабочее место, тем меньше значение КЕО.

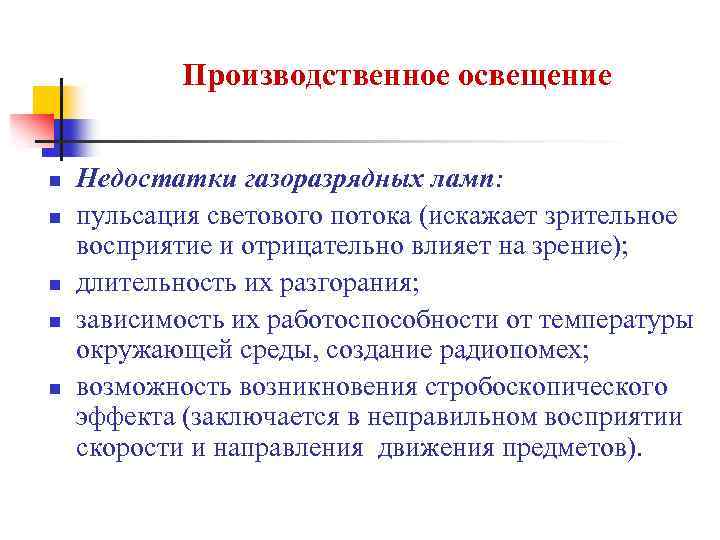

Производственное освещение n n n Недостатки газоразрядных ламп: пульсация светового потока (искажает зрительное восприятие и отрицательно влияет на зрение); длительность их разгорания; зависимость их работоспособности от температуры окружающей среды, создание радиопомех; возможность возникновения стробоскопического эффекта (заключается в неправильном восприятии скорости и направления движения предметов).

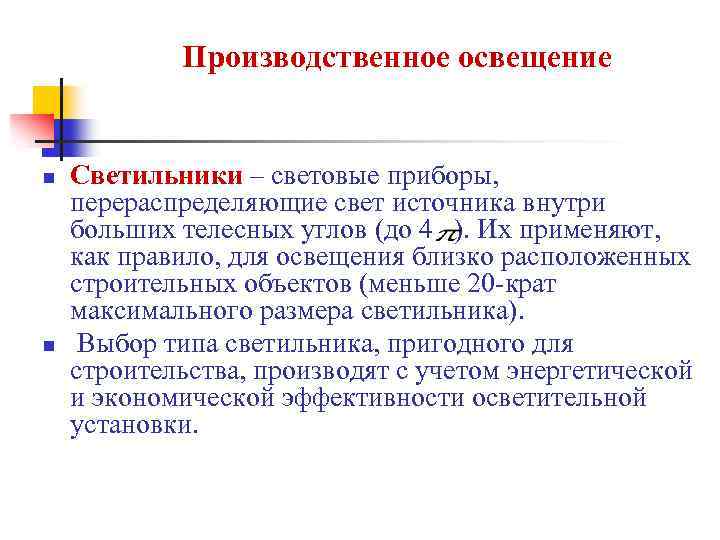

Производственное освещение n n Светильники – световые приборы, перераспределяющие свет источника внутри больших телесных углов (до 4 ). Их применяют, как правило, для освещения близко расположенных строительных объектов (меньше 20 -крат максимального размера светильника). Выбор типа светильника, пригодного для строительства, производят с учетом энергетической и экономической эффективности осветительной установки.

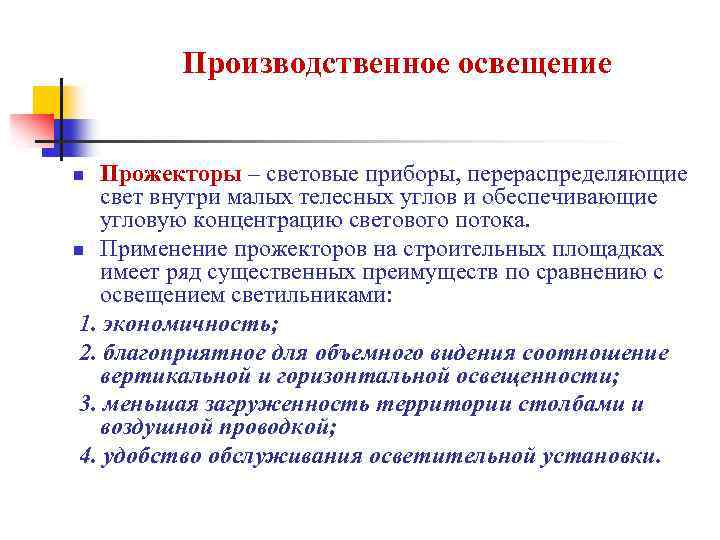

Производственное освещение Прожекторы – световые приборы, перераспределяющие свет внутри малых телесных углов и обеспечивающие угловую концентрацию светового потока. n Применение прожекторов на строительных площадках имеет ряд существенных преимуществ по сравнению с освещением светильниками: 1. экономичность; 2. благоприятное для объемного видения соотношение вертикальной и горизонтальной освещенности; 3. меньшая загруженность территории столбами и воздушной проводкой; 4. удобство обслуживания осветительной установки. n

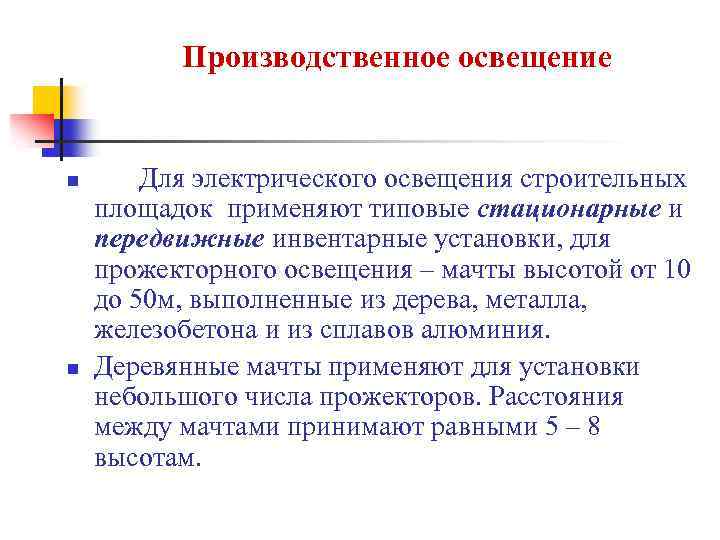

Производственное освещение n n Для электрического освещения строительных площадок применяют типовые стационарные и передвижные инвентарные установки, для прожекторного освещения – мачты высотой от 10 до 50 м, выполненные из дерева, металла, железобетона и из сплавов алюминия. Деревянные мачты применяют для установки небольшого числа прожекторов. Расстояния между мачтами принимают равными 5 – 8 высотам.

Производственное освещение Для расчёта искусственного освещения используются два метода: 1. Метод светового потока; 2. Точечный метод. n Метод светового потока предназначен для расчета общего равномерного освещения горизонтальных поверхностей. n

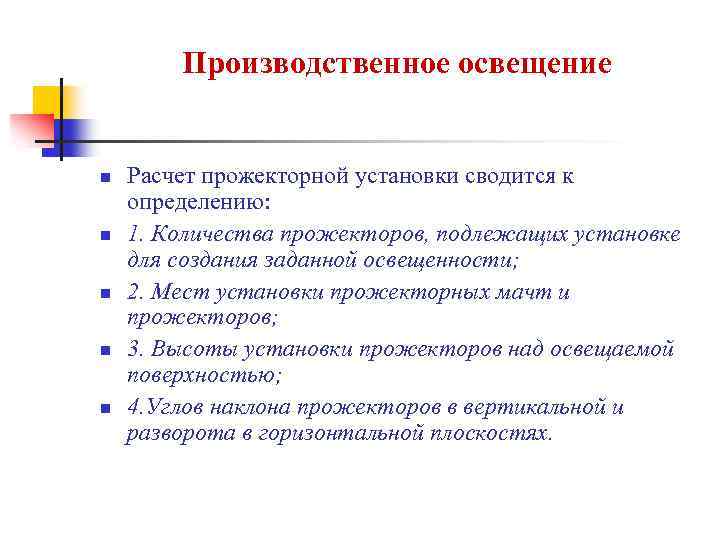

Производственное освещение n n n Расчет прожекторной установки сводится к определению: 1. Количества прожекторов, подлежащих установке для создания заданной освещенности; 2. Мест установки прожекторных мачт и прожекторов; 3. Высоты установки прожекторов над освещаемой поверхностью; 4. Углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.

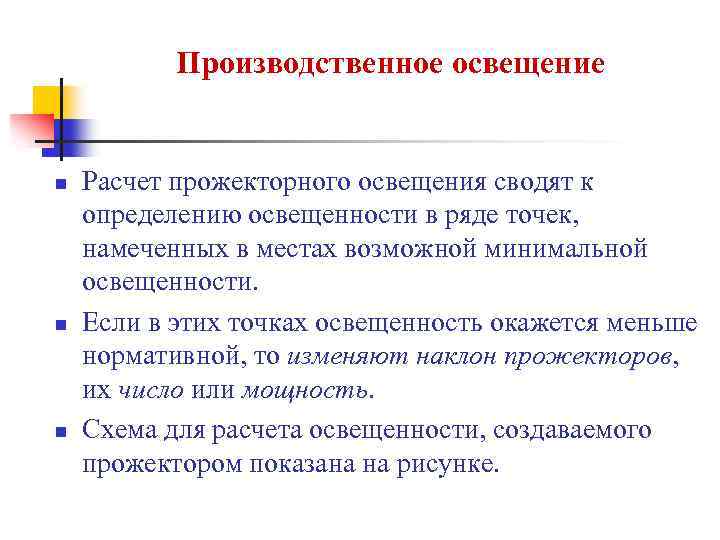

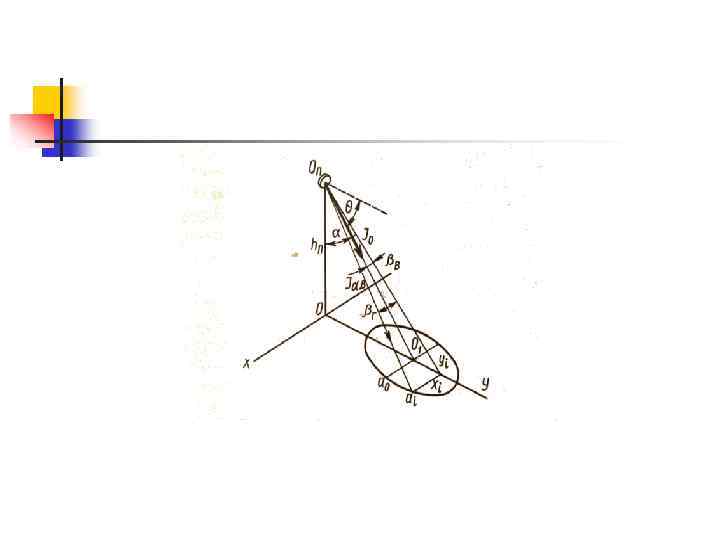

Производственное освещение n n n Расчет прожекторного освещения сводят к определению освещенности в ряде точек, намеченных в местах возможной минимальной освещенности. Если в этих точках освещенность окажется меньше нормативной, то изменяют наклон прожекторов, их число или мощность. Схема для расчета освещенности, создаваемого прожектором показана на рисунке.

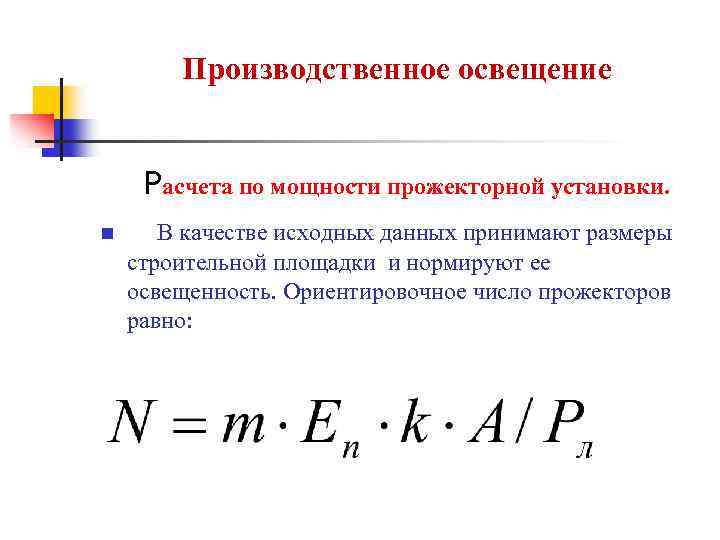

Производственное освещение Расчета по мощности прожекторной установки. n В качестве исходных данных принимают размеры строительной площадки и нормируют ее освещенность. Ориентировочное число прожекторов равно:

Производственное освещение n n n m - коэффициент, учитывающий световую отдачу источника света; k – коэффициент запаса(Принимаем по ГОСТ 12. 1. 046); Е - нормируемая освещенность горизонтальной поверхности, лк; А - освещаемая площадь, м 2; Рл - мощность лампы, Вт; КПД прожекторов и коэффициент использования светового потока принимаем по СНБ.

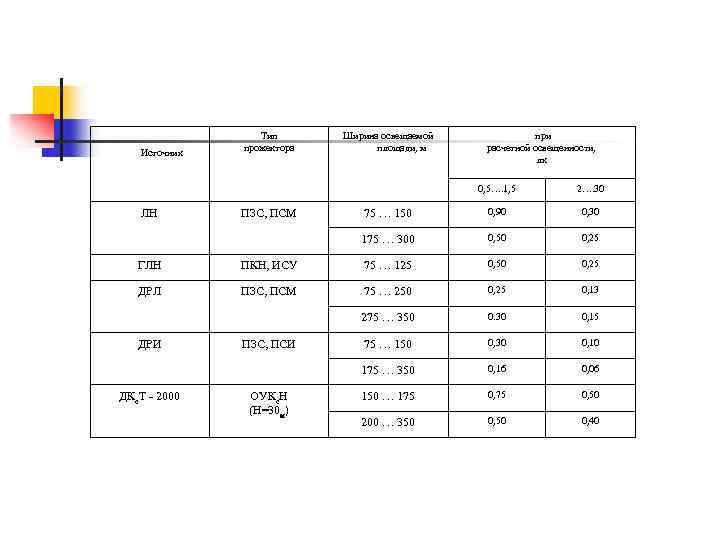

Источник Тип прожектора Ширина освещаемой площади, м при расчетной освещенности, лк 0, 5…. 1, 5 ПЗС, ПСМ 75 … 150 0, 90 0, 30 175 … 300 ЛН 2…. 30 0, 50 0, 25 ГЛН ПКН, ИСУ 75 … 125 0, 50 0, 25 ДРЛ ПЗС, ПСМ 75 … 250 0, 25 0, 13 275 … 350 0. 30 0, 15 75 … 150 0, 30 0, 10 175 … 350 0, 16 0, 06 150 … 175 0, 50 200 … 350 0, 40 ДРИ ДКс. Т - 2000 ПЗС, ПСИ ОУКс. Н (Н=30 м)

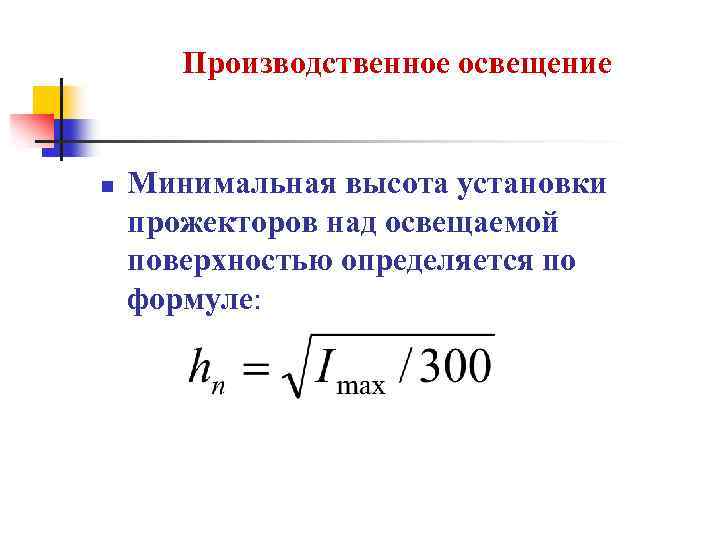

Производственное освещение n Минимальная высота установки прожекторов над освещаемой поверхностью определяется по формуле:

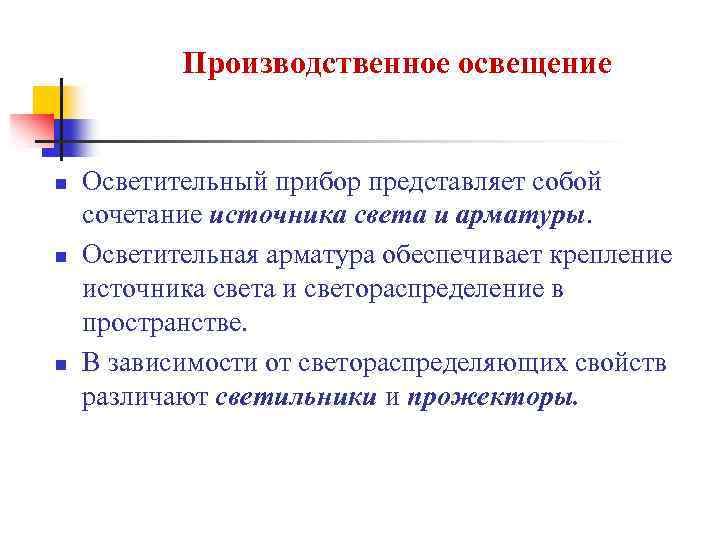

Производственное освещение n n n Осветительный прибор представляет собой сочетание источника света и арматуры. Осветительная арматура обеспечивает крепление источника света и светораспределение в пространстве. В зависимости от светораспределяющих свойств различают светильники и прожекторы.

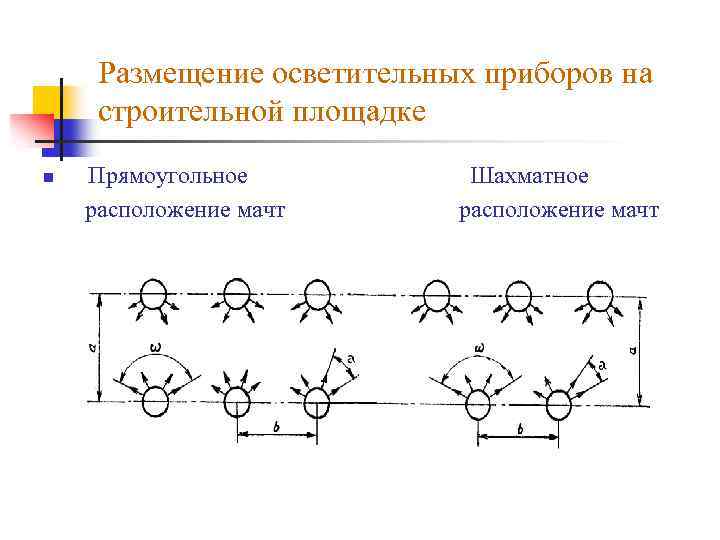

Размещение осветительных приборов на строительной площадке n Прямоугольное расположение мачт Шахматное расположение мачт

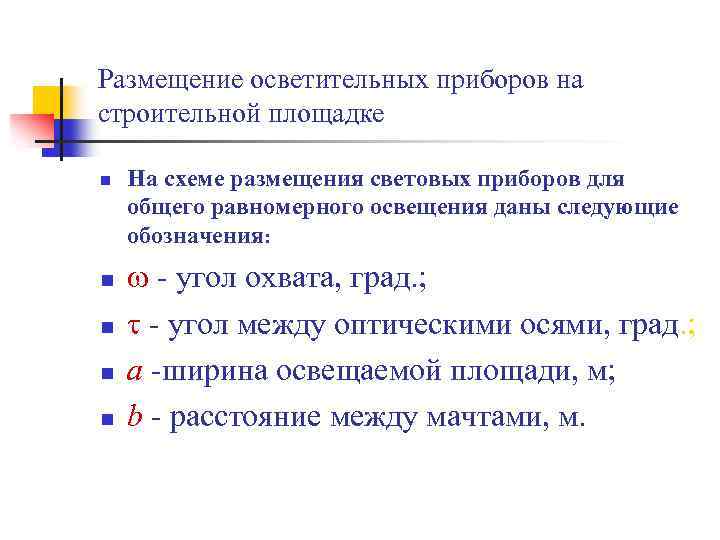

Размещение осветительных приборов на строительной площадке n n n На схеме размещения световых приборов для общего равномерного освещения даны следующие обозначения: - угол охвата, град. ; - угол между оптическими осями, град. ; а -ширина освещаемой площади, м; b - расстояние между мачтами, м.

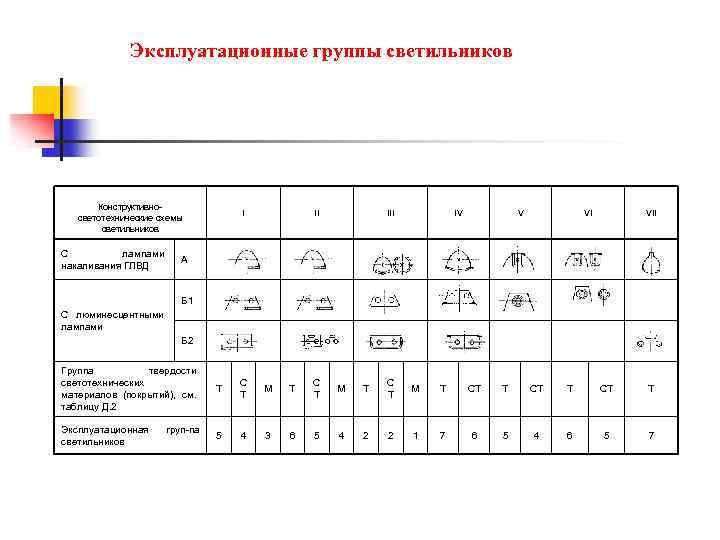

Эксплуатационные группы светильников Конструктивно светотехнические схемы светильников С лампами накаливания ГЛВД I II IV V VI VII А Б 1 С люминесцентными лампами Б 2 Группа твердости светотехнических материалов (покрытий), см. таблицу Д. 2 Т С Т М Т СТ Т Эксплуатационная светильников 5 4 3 6 5 4 2 2 1 7 6 5 4 6 5 7 груп па

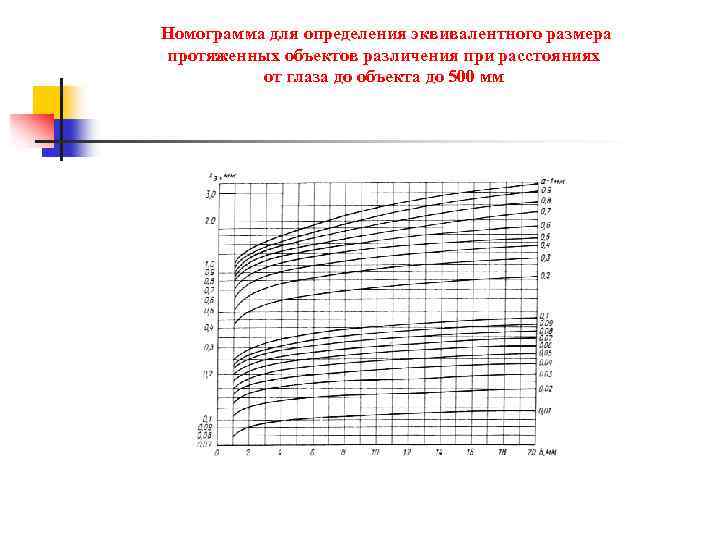

Номограмма для определения эквивалентного размера протяженных объектов различения при расстояниях от глаза до объекта до 500 мм
