ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ

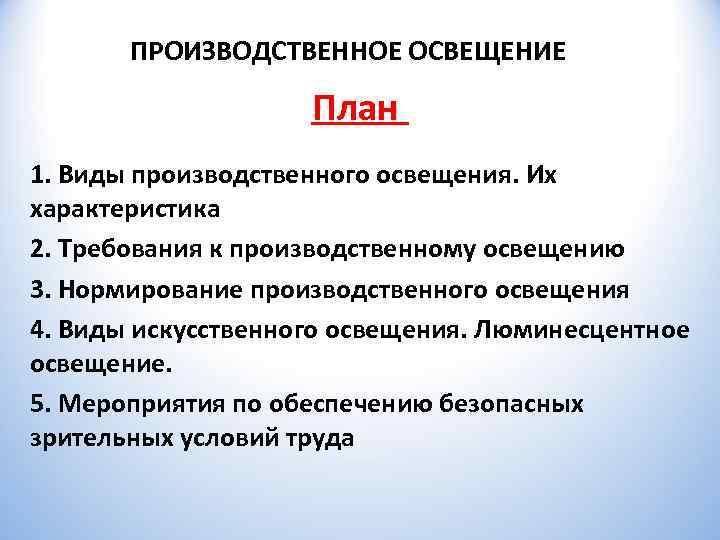

ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ План 1. Виды производственного освещения. Их характеристика 2. Требования к производственному освещению 3. Нормирование производственного освещения 4. Виды искусственного освещения. Люминесцентное освещение. 5. Мероприятия по обеспечению безопасных зрительных условий труда

Основные понятия Орган зрения условно можно разделить на три функционирующих системы: - глаз или глазное яблоко (1), - нервные волокна (проводящие пути) (2) - центры зрения в коре головного мозга(3).

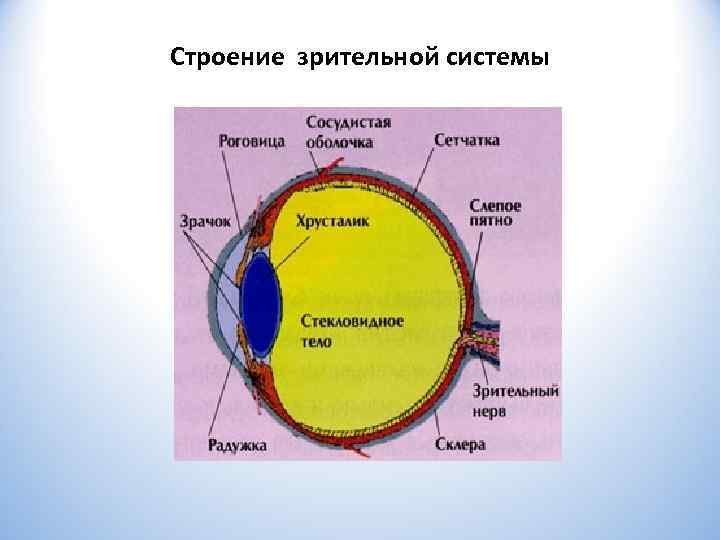

Строение зрительной системы

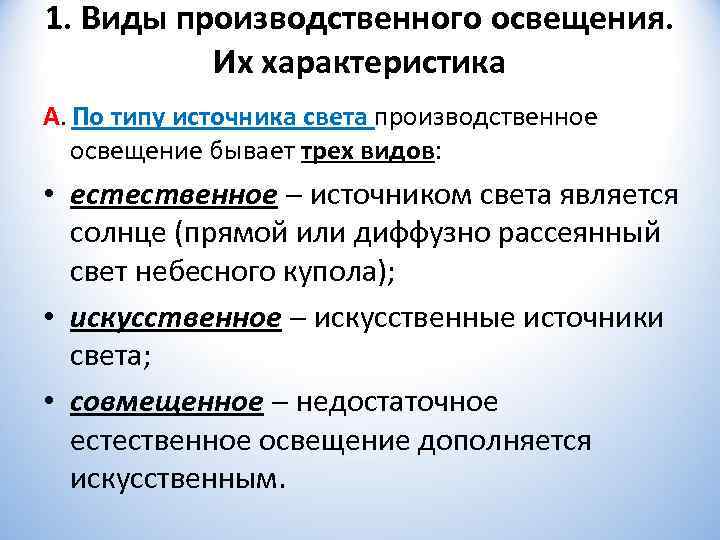

1. Виды производственного освещения. Их характеристика А. По типу источника света производственное освещение бывает трех видов: • естественное источником света является солнце (прямой или диффузно рассеянный свет небесного купола); • искусственное искусственные источники света; • совмещенное недостаточное естественное освещение дополняется искусственным.

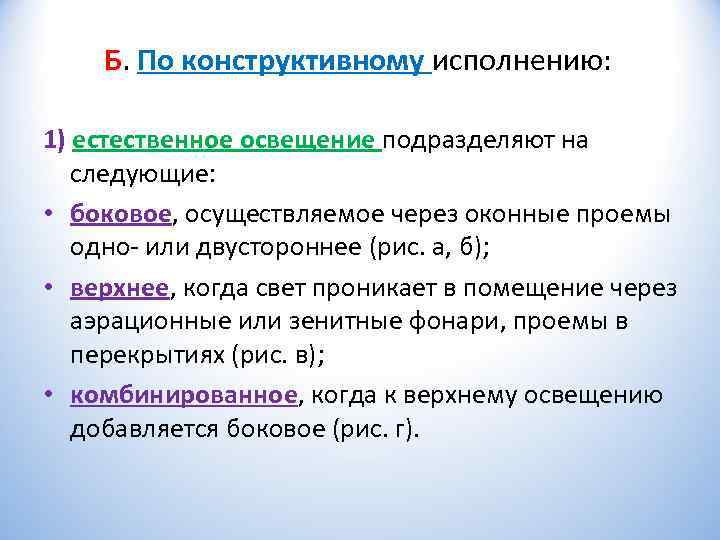

Б. По конструктивному исполнению: 1) естественное освещение подразделяют на следующие: • боковое, осуществляемое через оконные проемы одно или двустороннее (рис. а, б); • верхнее, когда свет проникает в помещение через аэрационные или зенитные фонари, проемы в перекрытиях (рис. в); • комбинированное, когда к верхнему освещению добавляется боковое (рис. г).

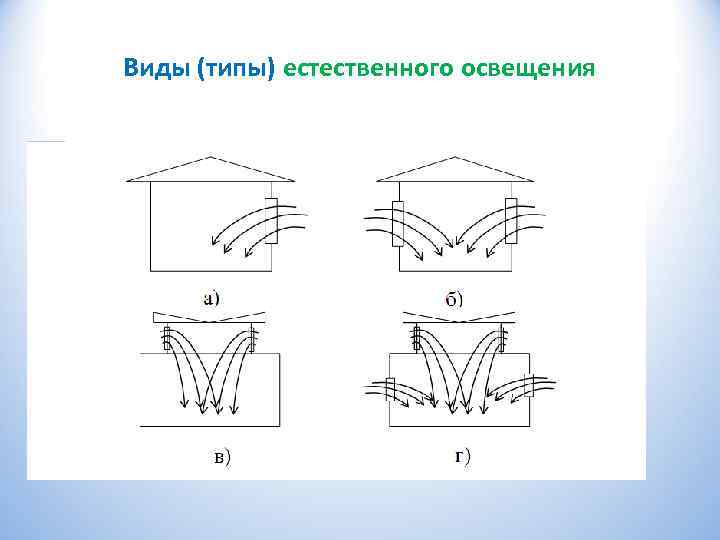

Виды (типы) естественного освещения

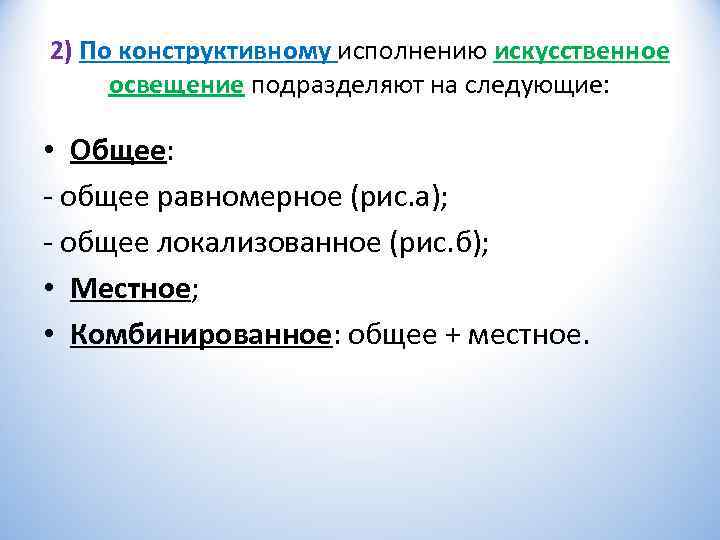

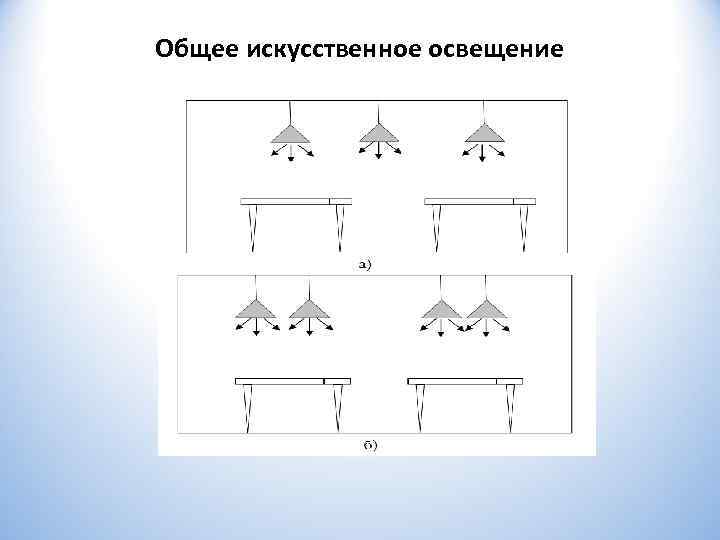

2) По конструктивному исполнению искусственное освещение подразделяют на следующие: • Общее: общее равномерное (рис. а); общее локализованное (рис. б); • Местное; • Комбинированное: общее + местное.

Общее искусственное освещение

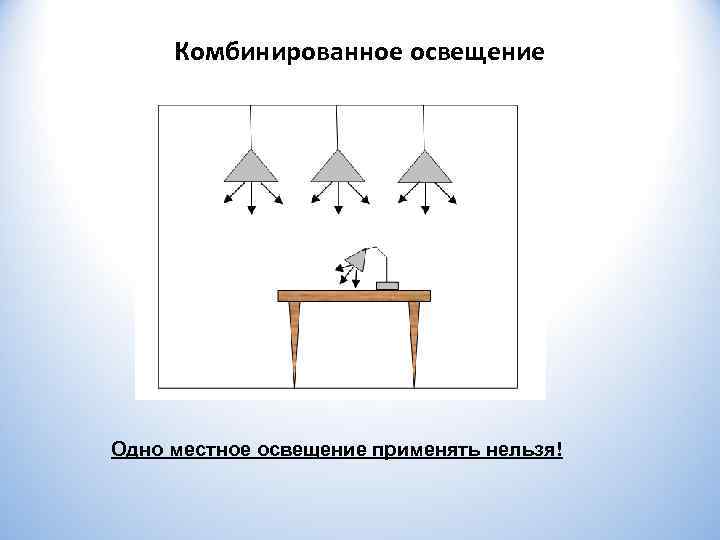

Комбинированное освещение Одно местное освещение применять нельзя!

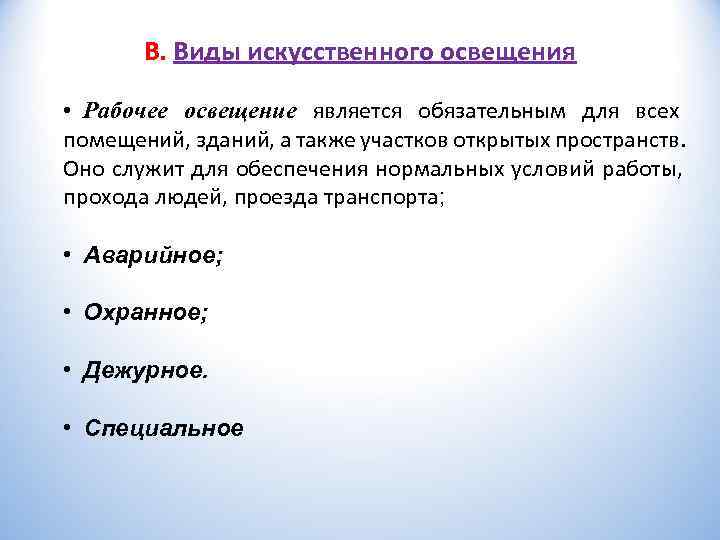

В. Виды искусственного освещения • Рабочее освещение является обязательным для всех помещений, зданий, а также участков открытых пространств. Оно служит для обеспечения нормальных условий работы, прохода людей, проезда транспорта; • Аварийное; • Охранное; • Дежурное. • Специальное

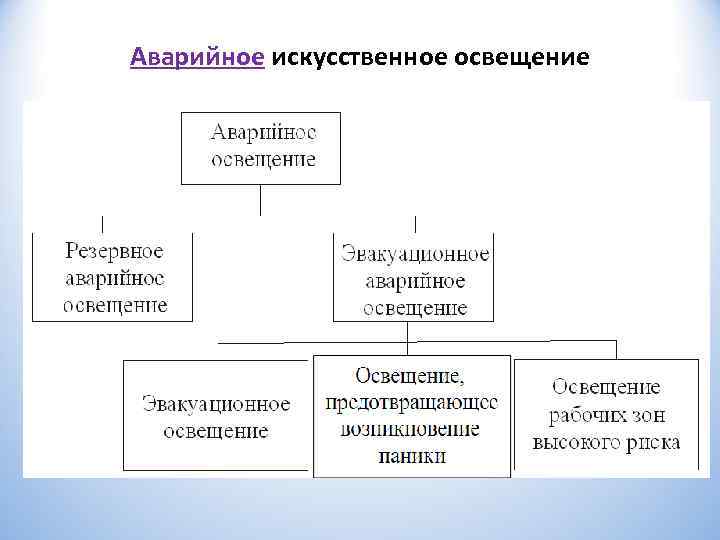

Аварийное искусственное освещение

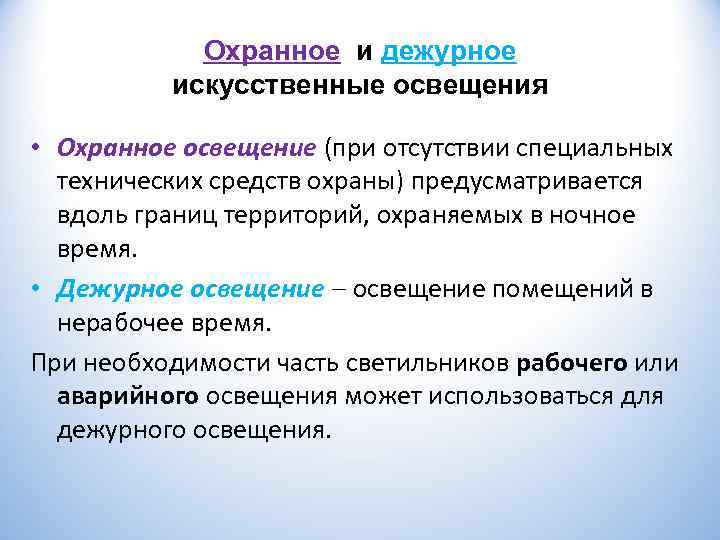

Охранное и дежурное искусственные освещения • Охранное освещение (при отсутствии специальных технических средств охраны) предусматривается вдоль границ территорий, охраняемых в ночное время. • Дежурное освещение помещений в нерабочее время. При необходимости часть светильников рабочего или аварийного освещения может использоваться для дежурного освещения.

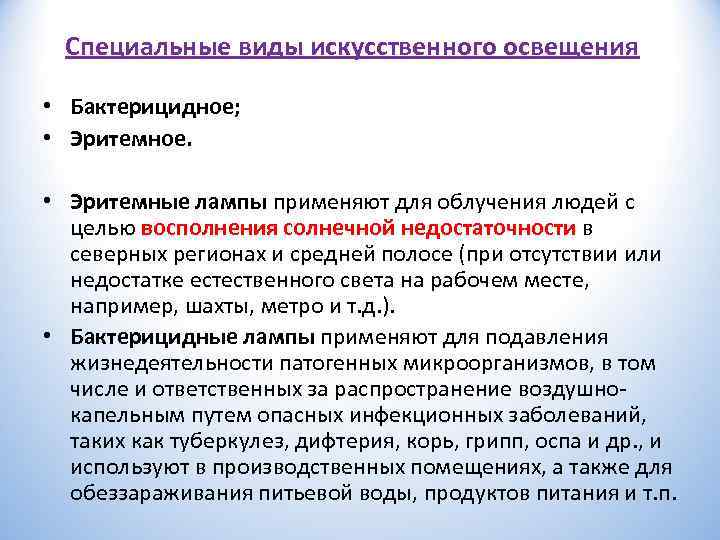

Специальные виды искусственного освещения • Бактерицидное; • Эритемное. • Эритемные лампы применяют для облучения людей с целью восполнения солнечной недостаточности в северных регионах и средней полосе (при отсутствии или недостатке естественного света на рабочем месте, например, шахты, метро и т. д. ). • Бактерицидные лампы применяют для подавления жизнедеятельности патогенных микроорганизмов, в том числе и ответственных за распространение воздушно капельным путем опасных инфекционных заболеваний, таких как туберкулез, дифтерия, корь, грипп, оспа и др. , и используют в производственных помещениях, а также для обеззараживания питьевой воды, продуктов питания и т. п.

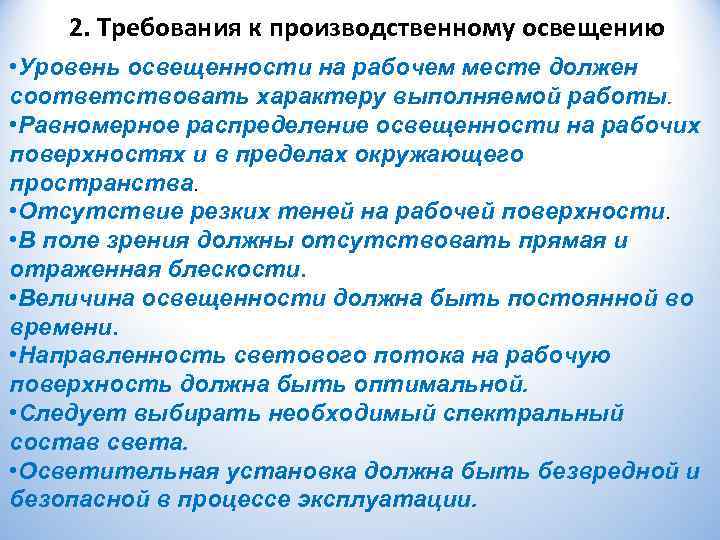

2. Требования к производственному освещению • Уровень освещенности на рабочем месте должен соответствовать характеру выполняемой работы. • Равномерное распределение освещенности на рабочих поверхностях и в пределах окружающего пространства. • Отсутствие резких теней на рабочей поверхности. • В поле зрения должны отсутствовать прямая и отраженная блескости. • Величина освещенности должна быть постоянной во времени. • Направленность светового потока на рабочую поверхность должна быть оптимальной. • Следует выбирать необходимый спектральный состав света. • Осветительная установка должна быть безвредной и безопасной в процессе эксплуатации.

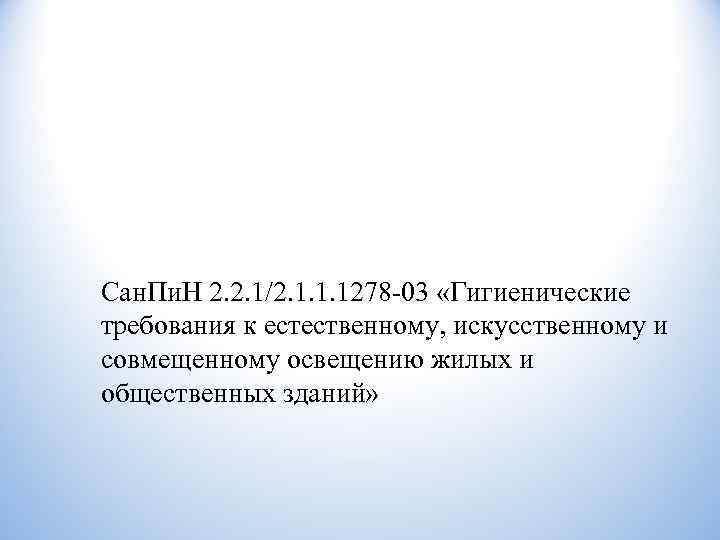

Сан. Пи. Н 2. 2. 1/2. 1. 1. 1278 -03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»

3. Нормирование производственного освещения ü Нормирование параметров естественного освещения Нормируемый параметр: Коэффициент естественного освещения (КЕО) - е, % КЕО это отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений) Евн (Лк), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода Енар. (Лк) и выражается в процентах:

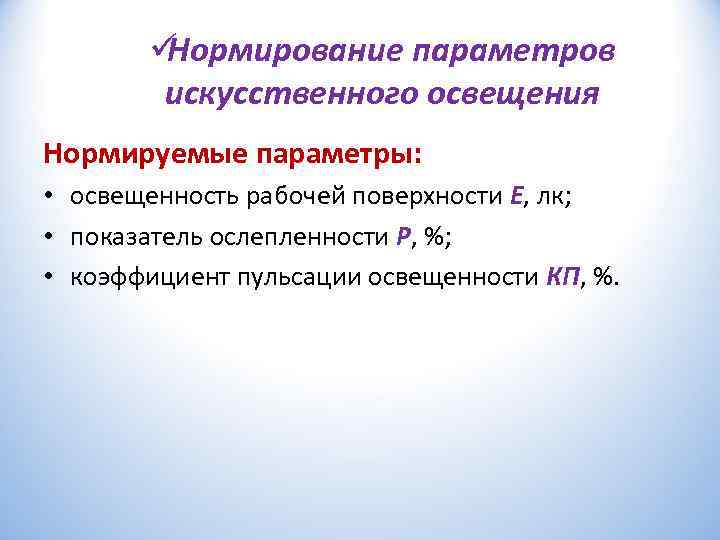

üНормирование параметров искусственного освещения Нормируемые параметры: • освещенность рабочей поверхности Е, лк; • показатель ослепленности P, %; • коэффициент пульсации освещенности КП, %.

Освещенность рабочей поверхности плотность светового потока на освещаемой им поверхности: где Ф плотность светового потока, люмен, лм; S площадь поверхности, освещаемой световым потоком, м 2.

Показатель ослепленности критерий оценки слепящего действия осветительной установки, определяемый выражением P = (S – 1) 100% где S коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения. В производственных помещениях показатель ослепленности не должен превышать 20 … 40% в зависимости от разряда зрительной работы.

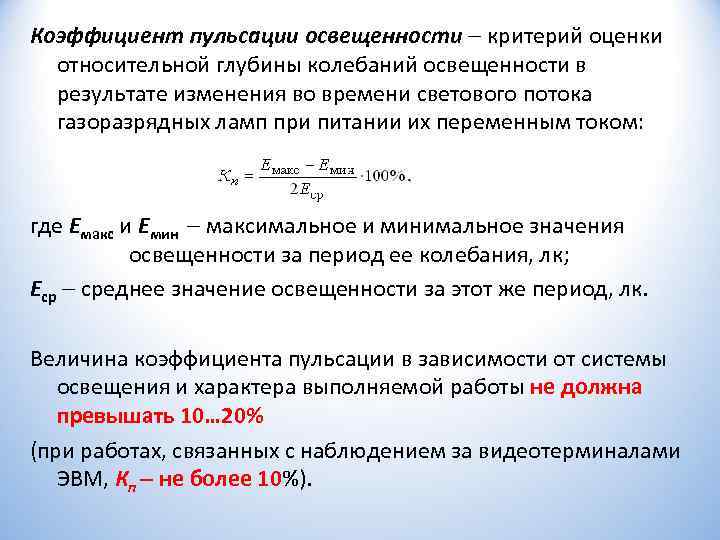

Коэффициент пульсации освещенности критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током: где Емакс и Емин максимальное и минимальное значения освещенности за период ее колебания, лк; Еср среднее значение освещенности за этот же период, лк. Величина коэффициента пульсации в зависимости от системы освещения и характера выполняемой работы не должна превышать 10… 20% (при работах, связанных с наблюдением за видеотерминалами ЭВМ, Кп не более 10%).

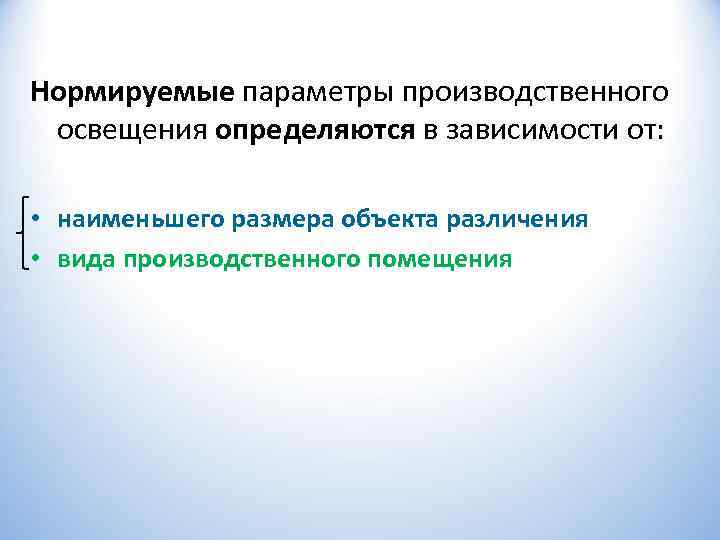

Нормируемые параметры производственного освещения определяются в зависимости от: • наименьшего размера объекта различения • вида производственного помещения

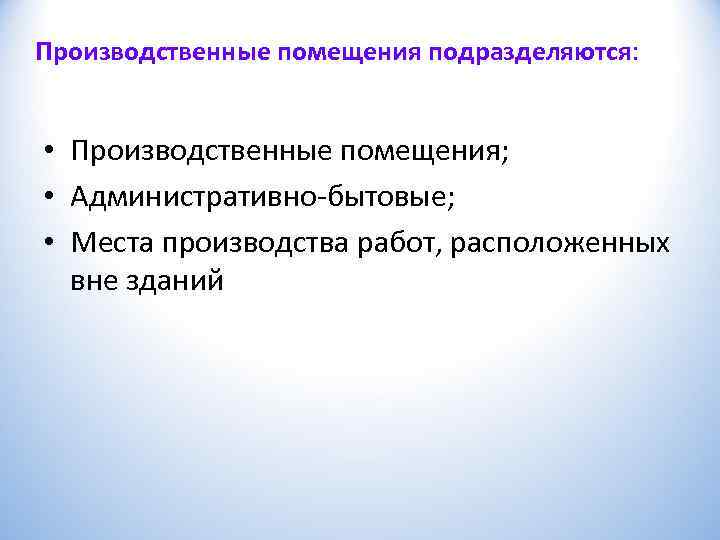

Производственные помещения подразделяются: • Производственные помещения; • Административно бытовые; • Места производства работ, расположенных вне зданий

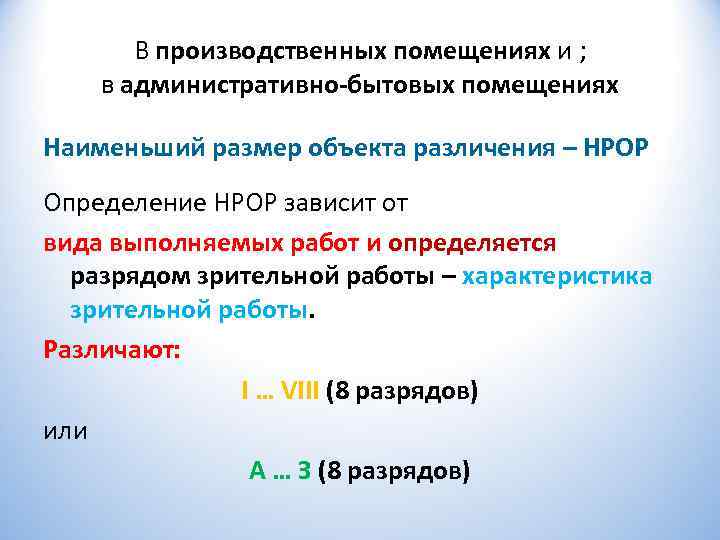

В производственных помещениях и ; в административно-бытовых помещениях Наименьший размер объекта различения – НРОР Определение НРОР зависит от вида выполняемых работ и определяется разрядом зрительной работы – характеристика зрительной работы. Различают: I … VIII (8 разрядов) или А … З (8 разрядов)

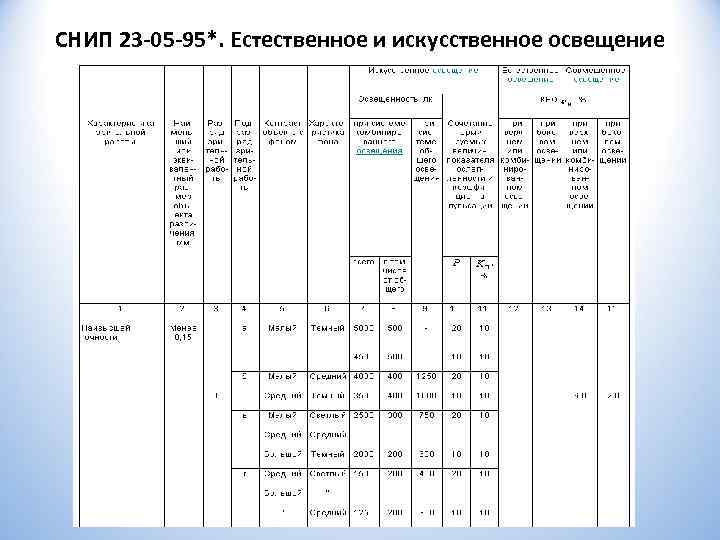

СНИП 23 -05 -95*. Естественное и искусственное освещение

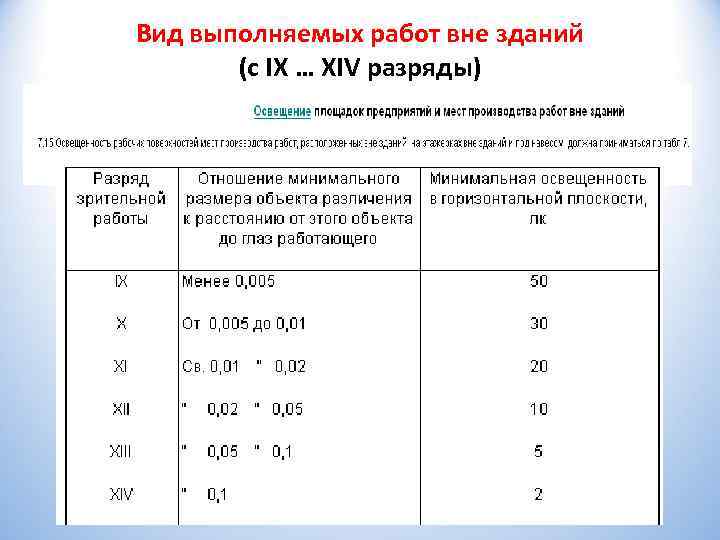

Вид выполняемых работ вне зданий (с IX … XIV разряды)

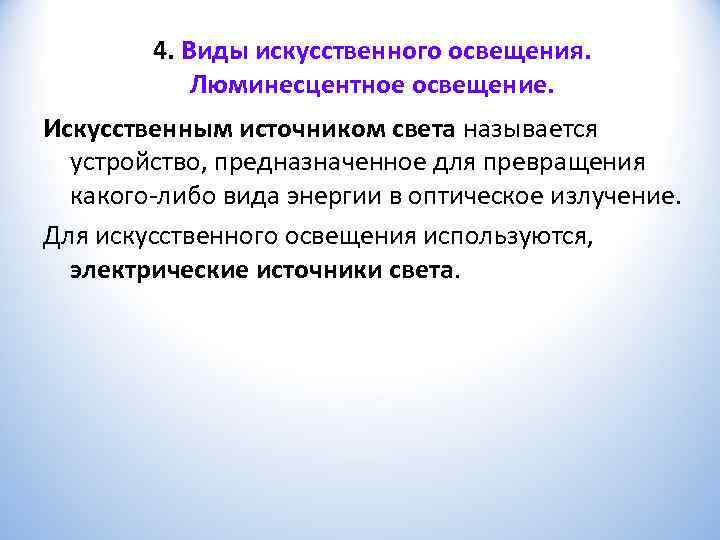

4. Виды искусственного освещения. Люминесцентное освещение. Искусственным источником света называется устройство, предназначенное для превращения какого либо вида энергии в оптическое излучение. Для искусственного освещения используются, электрические источники света.

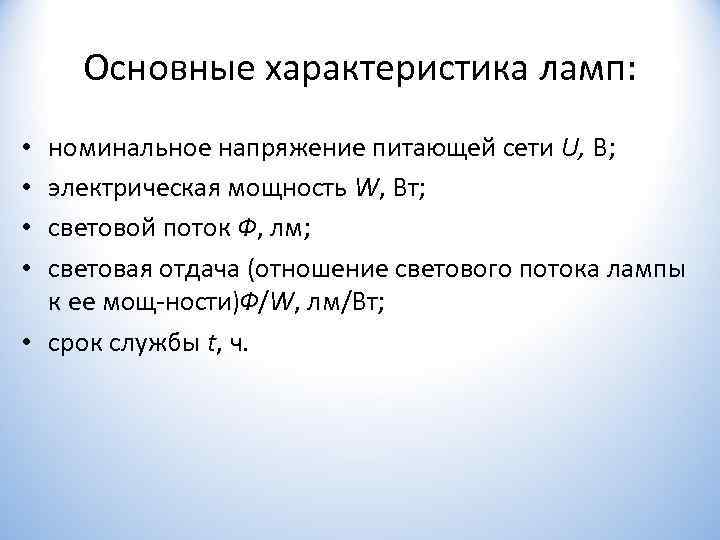

Основные характеристика ламп: • номинальное напряжение питающей сети U, В; • электрическая мощность W, Вт; • световой поток Ф, лм; • световая отдача (отношение светового потока лампы к ее мощ ности) /W, лм/Вт; Ф • срок службы t, ч.

Лампы накаливания Лампа накаливания зеркальная с прозрачной колбой Галогенные лампы накаливания

Классификация газоразрядных ламп Газоразрядные лампы бывают двух основных типов: • лампы низкого давления (люминесцентные) • лампы высокого давления.

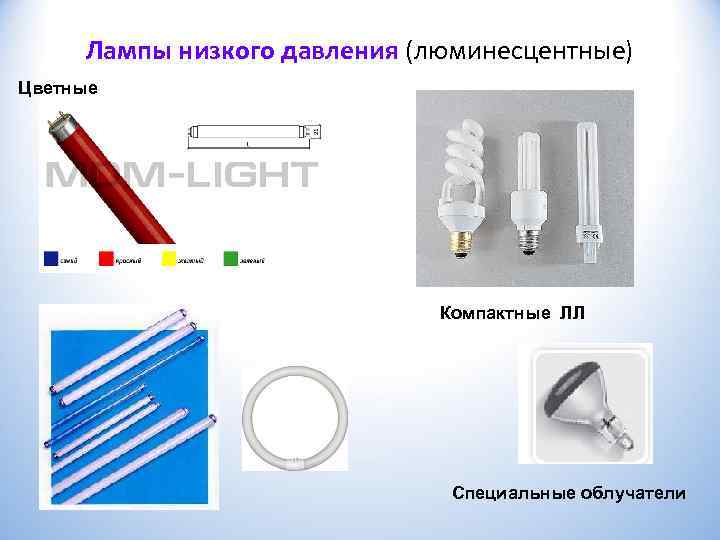

Лампы низкого давления (люминесцентные) Цветные Компактные ЛЛ Специальные облучатели

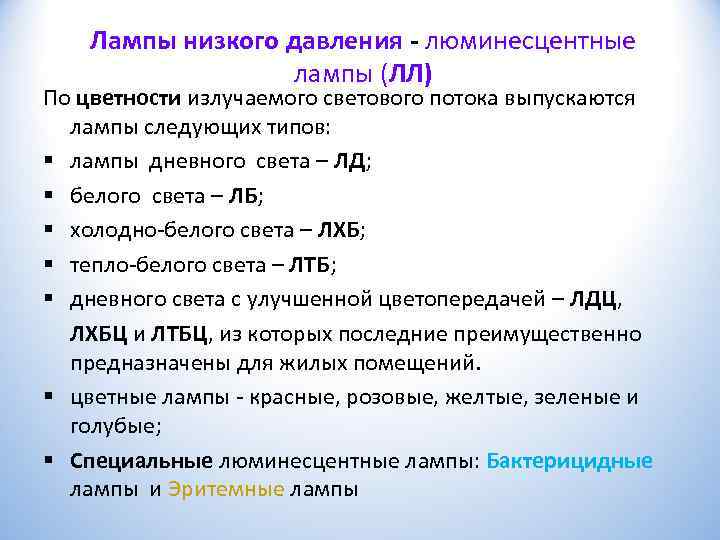

Лампы низкого давления - люминесцентные лампы (ЛЛ) По цветности излучаемого светового потока выпускаются лампы следующих типов: § лампы дневного света – ЛД; § белого света – ЛБ; § холодно белого света – ЛХБ; § тепло белого света – ЛТБ; § дневного света с улучшенной цветопередачей – ЛДЦ, ЛХБЦ и ЛТБЦ, из которых последние преимущественно предназначены для жилых помещений. § цветные лампы красные, розовые, желтые, зеленые и голубые; § Специальные люминесцентные лампы: Бактерицидные лампы и Эритемные лампы

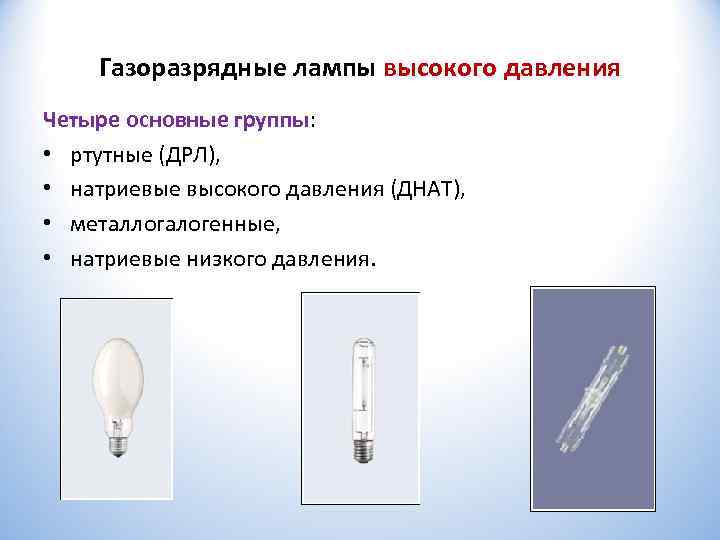

Газоразрядные лампы высокого давления Четыре основные группы: • ртутные (ДРЛ), • натриевые высокого давления (ДНАТ), • металлогалогенные, • натриевые низкого давления.

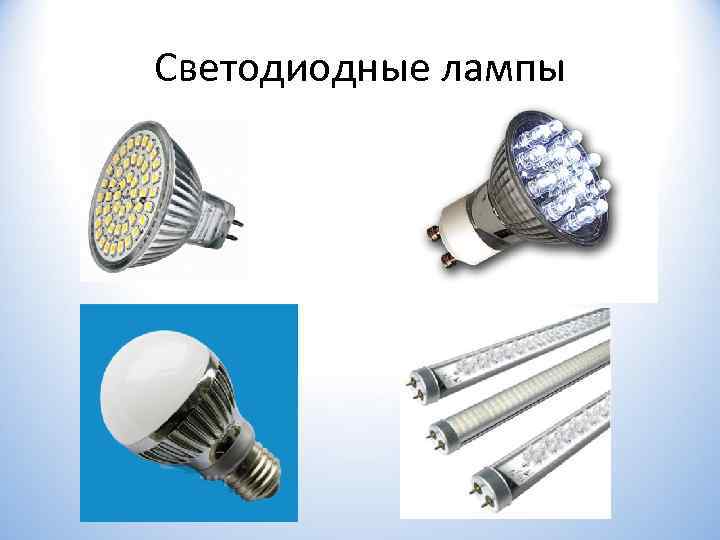

Светодиодные лампы

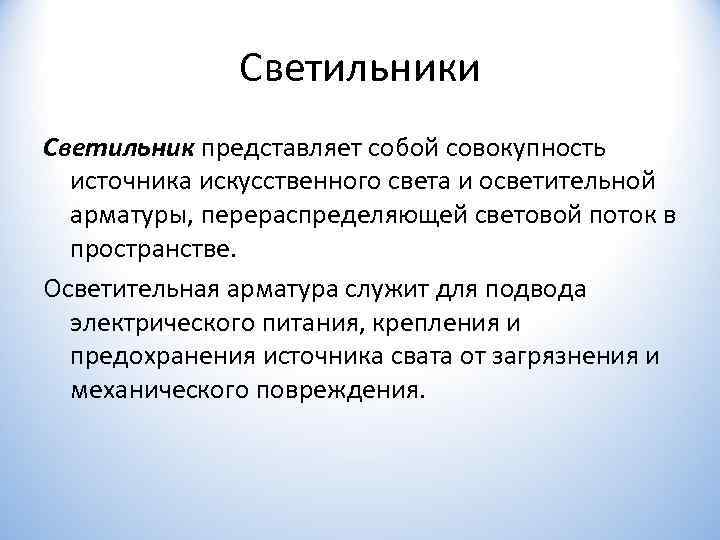

Светильники Светильник представляет собой совокупность источника искусственного света и осветительной арматуры, перераспределяющей световой поток в пространстве. Осветительная арматура служит для подвода электрического питания, крепления и предохранения источника свата от загрязнения и механического повреждения.

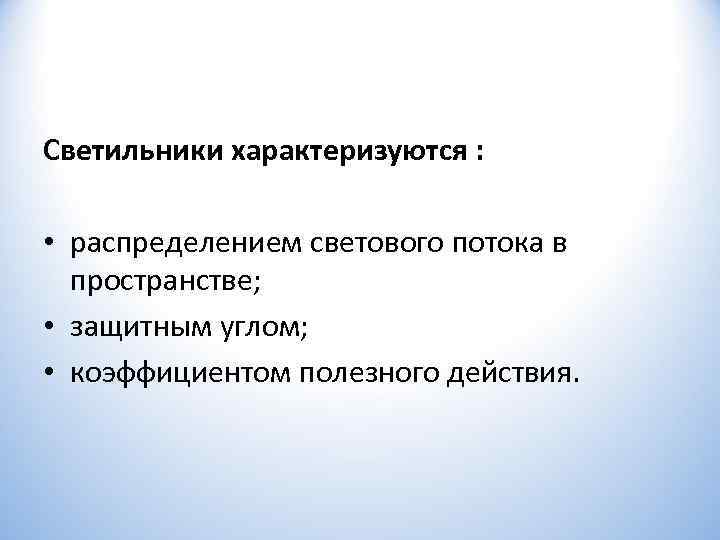

Светильники характеризуются : • распределением светового потока в пространстве; • защитным углом; • коэффициентом полезного действия.

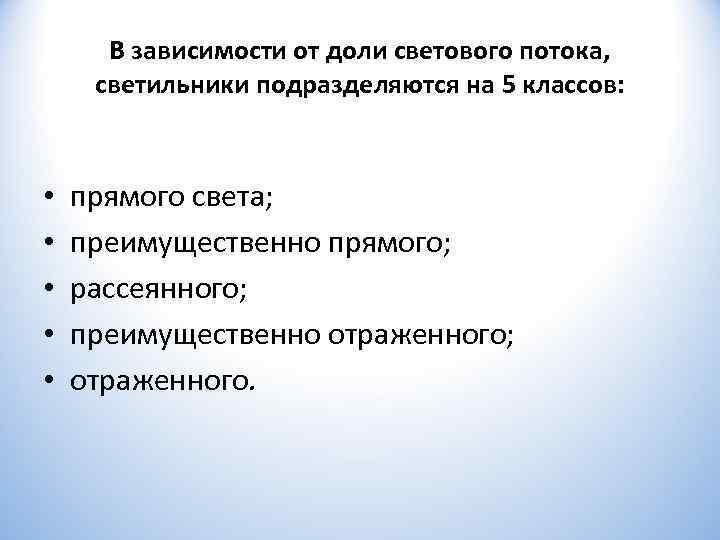

В зависимости от доли светового потока, светильники подразделяются на 5 классов: • прямого света; • преимущественно прямого; • рассеянного; • преимущественно отраженного; • отраженного.

Светильники Промышленный светильник Потолочные светильники Люминесцентно-галогенный светильник

Взрывозащищенные светильники
