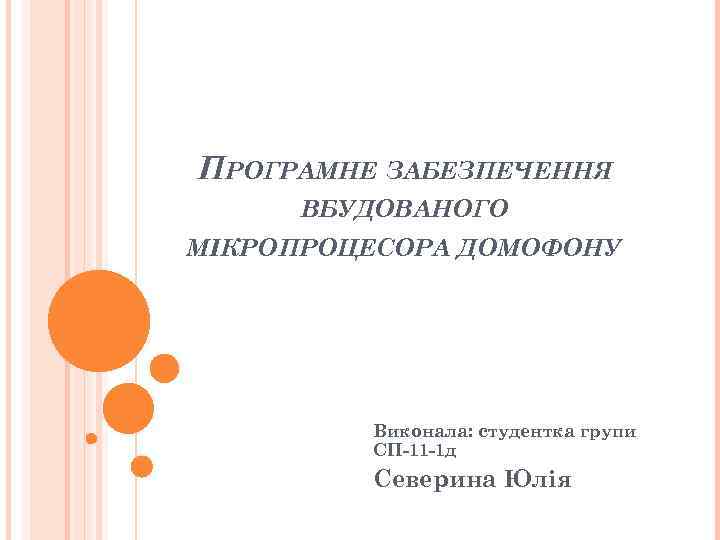

ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ ВБУДОВАНОГО МІКРОПРОЦЕСОРА ДОМОФОНУ Виконала: студентка групи СП-11 -1 д Северина Юлія

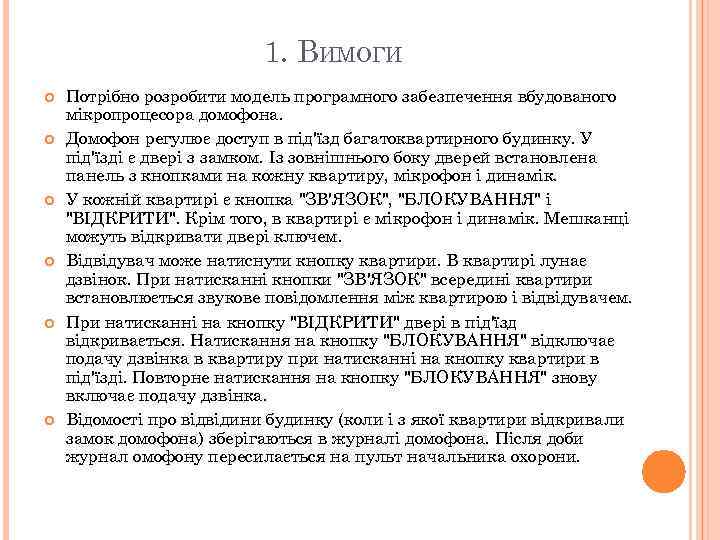

1. ВИМОГИ Потрібно розробити модель програмного забезпечення вбудованого мікропроцесора домофона. Домофон регулює доступ в під'їзд багатоквартирного будинку. У під'їзді є двері з замком. Із зовнішнього боку дверей встановлена панель з кнопками на кожну квартиру, мікрофон і динамік. У кожній квартирі є кнопка "ЗВ'ЯЗОК", "БЛОКУВАННЯ" і "ВІДКРИТИ". Крім того, в квартирі є мікрофон і динамік. Мешканці можуть відкривати двері ключем. Відвідувач може натиснути кнопку квартири. В квартирі лунає дзвінок. При натисканні кнопки "ЗВ'ЯЗОК" всередині квартири встановлюється звукове повідомлення між квартирою і відвідувачем. При натисканні на кнопку "ВІДКРИТИ" двері в під'їзд відкривається. Натискання на кнопку "БЛОКУВАННЯ" відключає подачу дзвінка в квартиру при натисканні на кнопку квартири в під'їзді. Повторне натискання на кнопку "БЛОКУВАННЯ" знову включає подачу дзвінка. Відомості про відвідини будинку (коли і з якої квартири відкривали замок домофона) зберігаються в журналі домофона. Після доби журнал омофону пересилається на пульт начальника охорони.
2. ДОСЛІДЖЕННЯ ПРЕДМЕТНОЇ ОБЛАСТІ Домофон являє собою систему різноманітних пристроїв: v процесор; v панель вводу; v комутатор; v абонентський пристрій; v замікаючий пристрій; v дверний доводчик; v кабель та комунікації; Наша мета: реалізувати модель кожного з цих елементів та об’єднати їх в систему для функціонування пристрою – домофону.

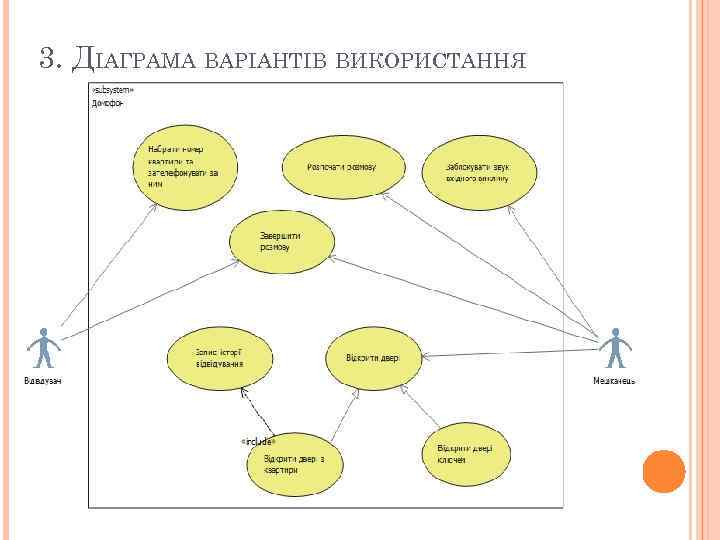

3. ДІАГРАМА ВАРІАНТІВ ВИКОРИСТАННЯ

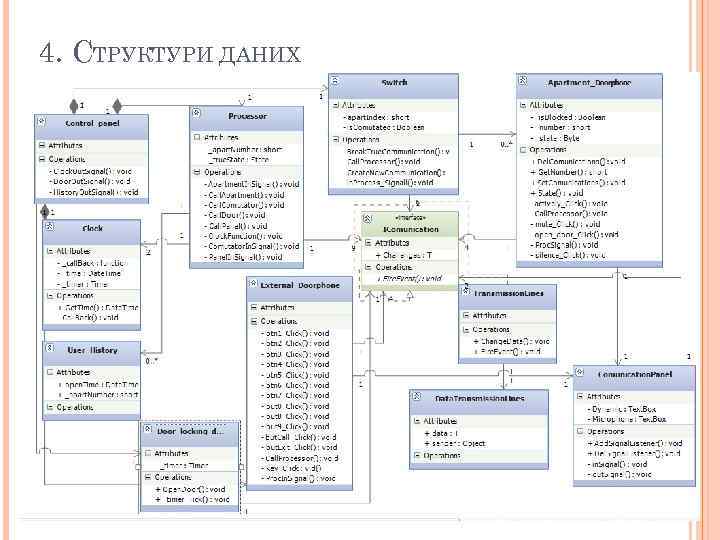

4. СТРУКТУРИ ДАНИХ

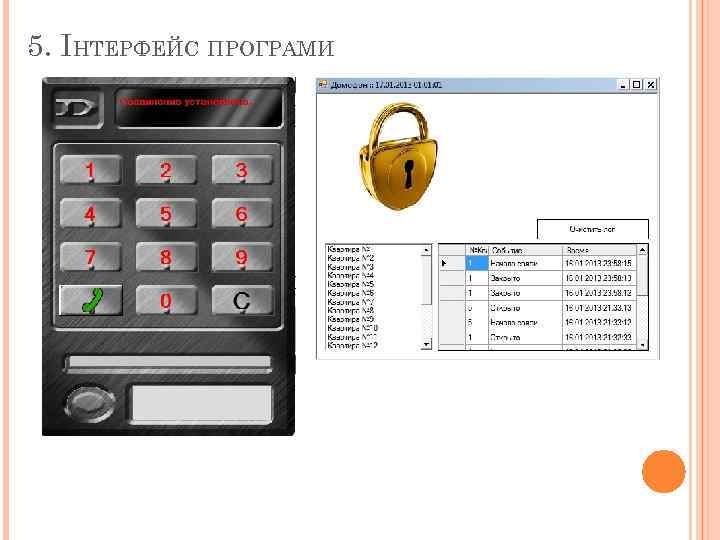

5. ІНТЕРФЕЙС ПРОГРАМИ

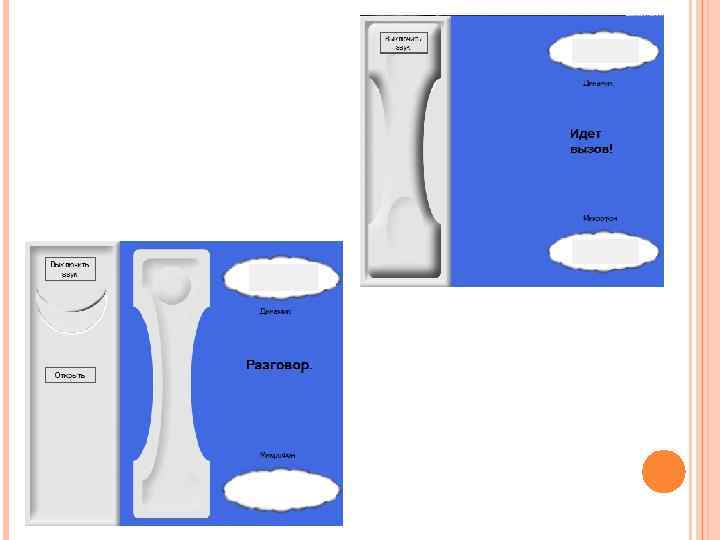

6. ВИСНОВКИ В ході виконання курсової роботи було: ü Досліджено принцип побудови та роботи домофону; ü Реалізовано модель програмного забезпечення домофону з використання принципів ООП. Інтерфейс програми складається з 3 видів вікон, таких як ввідна панель, абонентський пристрій, що розташований всередені квартири та пульта охорони. Користувач має змогу, завдяки даній програмі, виконувати такі ж дії, як і використоруючи справжній домофон. Головне вікно програми містить історію відвідувань квартир. Отже, створена програма відповідає всім вимогам, які вказані в постановці задачі.
