ПРОГРАММНЫЕ И АППАРАТНЫЕ КОМПОНЕНТЫ КОМПЬЮТЕРНЫХ СЕТЕЙ Компьютерная сеть

ПРОГРАММНЫЕ И АППАРАТНЫЕ КОМПОНЕНТЫ КОМПЬЮТЕРНЫХ СЕТЕЙ Компьютерная сеть – группа компьютеров, объединенных между собой для обеспечения совместного доступа к ресурсам и обмена информацией. Компьютерные сети можно разделить на локальные и глобальные.

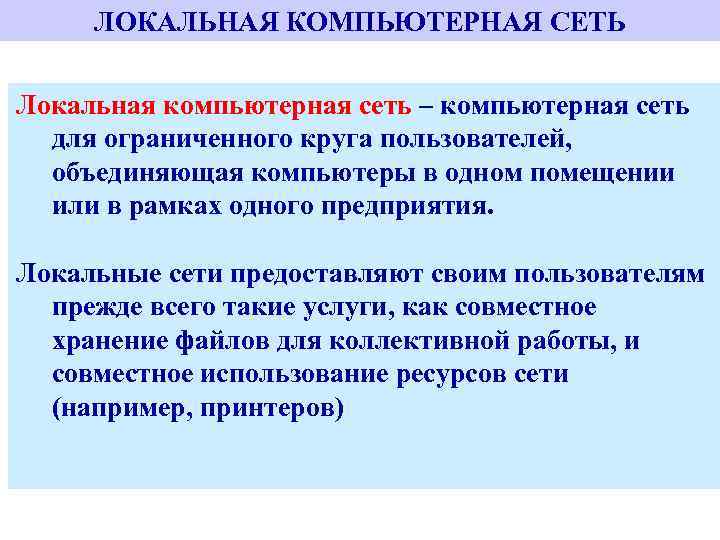

ЛОКАЛЬНАЯ КОМПЬЮТЕРНАЯ СЕТЬ Локальная компьютерная сеть – компьютерная сеть для ограниченного круга пользователей, объединяющая компьютеры в одном помещении или в рамках одного предприятия. Локальные сети предоставляют своим пользователям прежде всего такие услуги, как совместное хранение файлов для коллективной работы, и совместное использование ресурсов сети (например, принтеров)

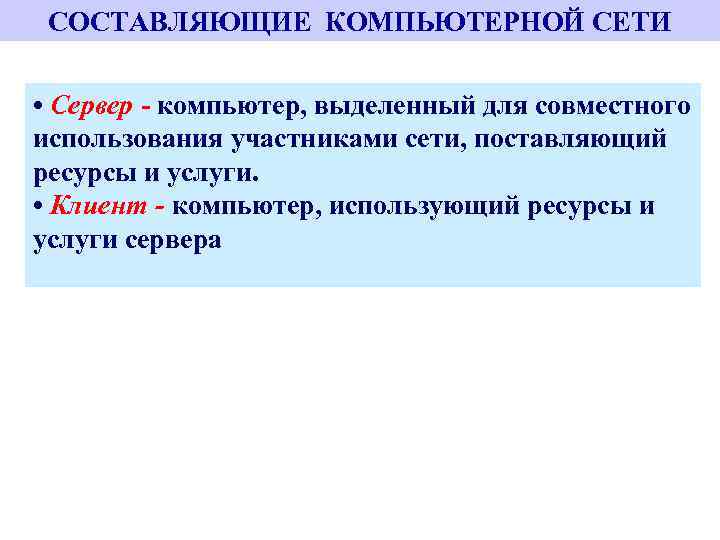

СОСТАВЛЯЮЩИЕ КОМПЬЮТЕРНОЙ СЕТИ • Сервер - компьютер, выделенный для совместного использования участниками сети, поставляющий ресурсы и услуги. • Клиент - компьютер, использующий ресурсы и услуги сервера

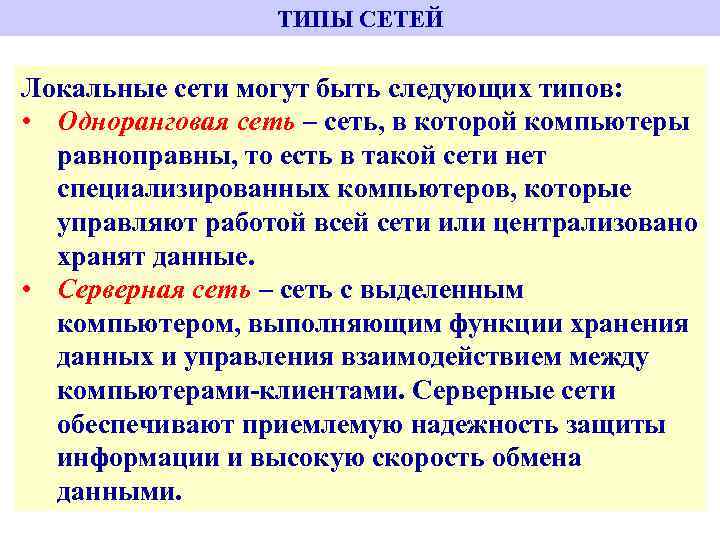

ТИПЫ СЕТЕЙ Локальные сети могут быть следующих типов: • Одноранговая сеть – сеть, в которой компьютеры равноправны, то есть в такой сети нет специализированных компьютеров, которые управляют работой всей сети или централизовано хранят данные. • Серверная сеть – сеть с выделенным компьютером, выполняющим функции хранения данных и управления взаимодействием между компьютерами-клиентами. Серверные сети обеспечивают приемлемую надежность защиты информации и высокую скорость обмена данными.

ОДНОРАНГОВАЯ СЕТЬ ОС Windows 2000, Windows XP, Windows 7

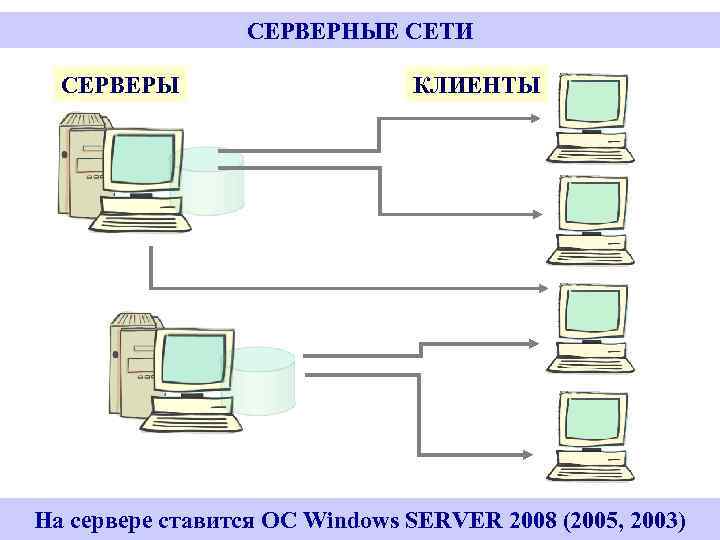

СЕРВЕРНЫЕ СЕТИ СЕРВЕРЫ КЛИЕНТЫ На сервере ставится ОС Windows SERVER 2008 (2005, 2003)

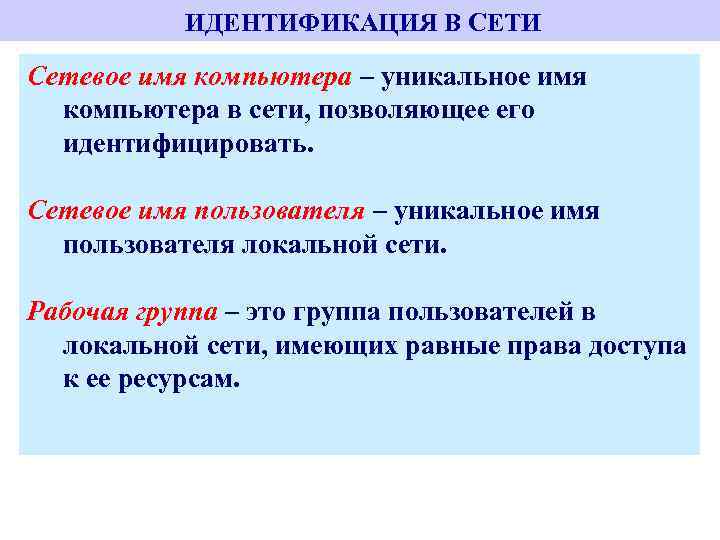

ИДЕНТИФИКАЦИЯ В СЕТИ Сетевое имя компьютера – уникальное имя компьютера в сети, позволяющее его идентифицировать. Сетевое имя пользователя – уникальное имя пользователя локальной сети. Рабочая группа – это группа пользователей в локальной сети, имеющих равные права доступа к ее ресурсам.

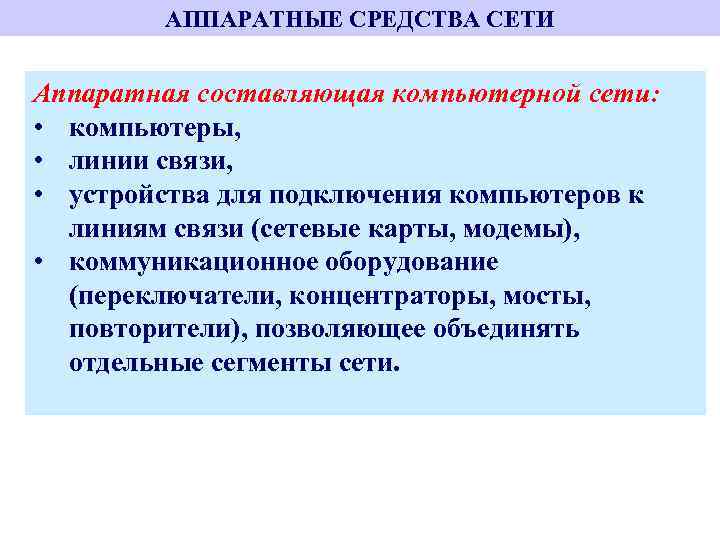

АППАРАТНЫЕ СРЕДСТВА СЕТИ Аппаратная составляющая компьютерной сети: • компьютеры, • линии связи, • устройства для подключения компьютеров к линиям связи (сетевые карты, модемы), • коммуникационное оборудование (переключатели, концентраторы, мосты, повторители), позволяющее объединять отдельные сегменты сети.

ЛИНИИ СВЯЗИ Линии связи – • всевозможные кабели (коаксиальный, витая пара), • телефонные линии связи, • оптоволоконные линии, • радиосвязь, в том числе и спутниковая связь. Главной характеристикой линии связи в компьютерной сети является скорость передачи данных, измеряемая в битах в секунду. • Кабели обеспечивают скорость до 1000 Мбит/сек, • Телефонные линии – несколько десятков или сотен Кбит/секунду. • Оптоволоконные линии – более 1000 Мбит/секунду, • Спутниковая связь обеспечивает скорость передачи в пределах нескольких сотен Мбит/секунду.

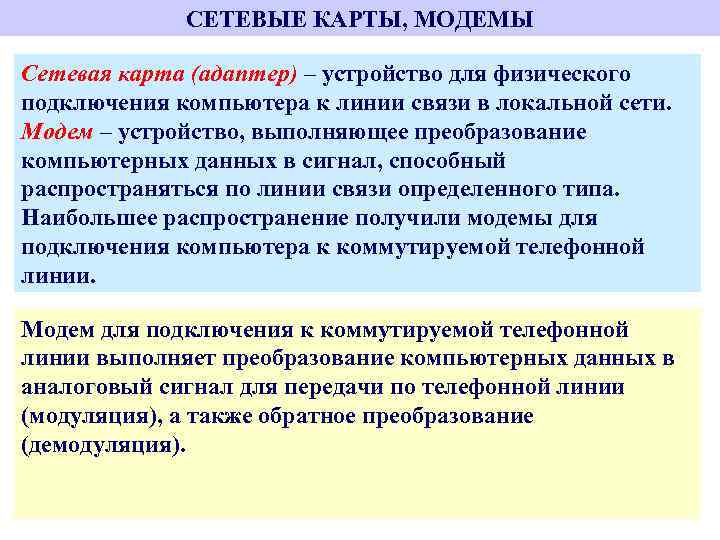

СЕТЕВЫЕ КАРТЫ, МОДЕМЫ Сетевая карта (адаптер) – устройство для физического подключения компьютера к линии связи в локальной сети. Модем – устройство, выполняющее преобразование компьютерных данных в сигнал, способный распространяться по линии связи определенного типа. Наибольшее распространение получили модемы для подключения компьютера к коммутируемой телефонной линии. Модем для подключения к коммутируемой телефонной линии выполняет преобразование компьютерных данных в аналоговый сигнал для передачи по телефонной линии (модуляция), а также обратное преобразование (демодуляция).

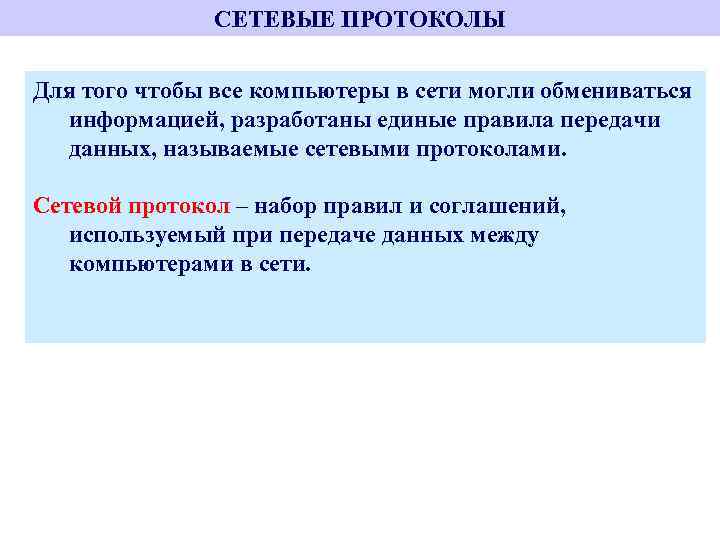

СЕТЕВЫЕ ПРОТОКОЛЫ Для того чтобы все компьютеры в сети могли обмениваться Операционная система (ОС) представляет собой информацией, разработаны единые правила передачи комплекс сиcтемных и служебных программ, данных, называемые сетевыми протоколами. который опираясь на базовое ПО, обеспечивает работу пользователей в компьютерной системе. Сетевой протокол – набор правил и соглашений, используемый при передаче данных между компьютерами в сети.

УРОВНИ ВЛОЖЕННОСТИ СЕТЕВЫХ ПРОТОКОЛОВ • • • физический уровень. канальный уровень сетевой уровень транспортный уровень прикладной уровень Прикладной уровень – обеспечивает передачу Транспортный уровень – обеспечивает Сетевой уровень – отвечает за адресацию и Канальный уровень – управление каналом данных приложению по номеру порта безошибочный сквозной обмен потоками данных маршрутизацию при межсетевом обмене (правила записи физического адреса Физический уровень - это просто список Протоколы HTTP, POP 3 между процессами во время сеанса работы данными, выполняет фрагментацию и сборку компьютера -MAC-адрес зашитый в определений, каким должен быть сетевой Протоколы ICMP, TCP (Transmission Control передаваемых транспортным уровнем данных, сетевой карте-, по которому посылаются кабель, толщина жил и так далее. . Protocol) и UDP – (universal datagram protocol ) обеспечивает их маршрутизацию и продвижение пакеты данных) канальный уровень - уровень Ethernet по сети от компьютера-отправителя к компьютеру-получателю Включает протоколы ARP и IP

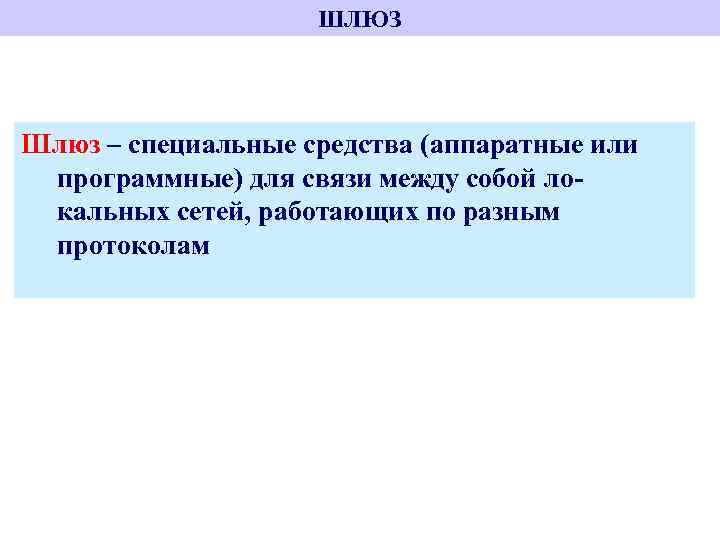

ШЛЮЗ Шлюз – специальные средства (аппаратные или программные) для связи между собой локальных сетей, работающих по разным протоколам

ГЛОБАЛЬНЫЕ СЕТИ Глобальные сети включают множество удаленных компьютеров, часть из которых являются серверами, а другая часть клиентами Интернет (Internet) – всемирная информационная компьютерная сеть Передача данных осуществляется от серверов по спутниковой связи до Интернет – провайдеров (ISP), и далее по проводной связи до компьютеров клиентов.

ГЛОБАЛЬНАЯ СЕТЬ ИНТЕРНЕТ ISP

ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ ИНТЕРНЕТ 1. Децентрализация управления – нет единого центра управления для Internet. 2. Выход из строя одного компьютера или участка сети не приводит к неработоспособности всей сети. 3. Модель передачи информации на основе коммутации пакетов (на транспортном уровне реализуется в виде протоколов передачи TCP/IP). 4. Использование протоколов TCP/IP обеспечивает надежность доставки информации в сети Internet.

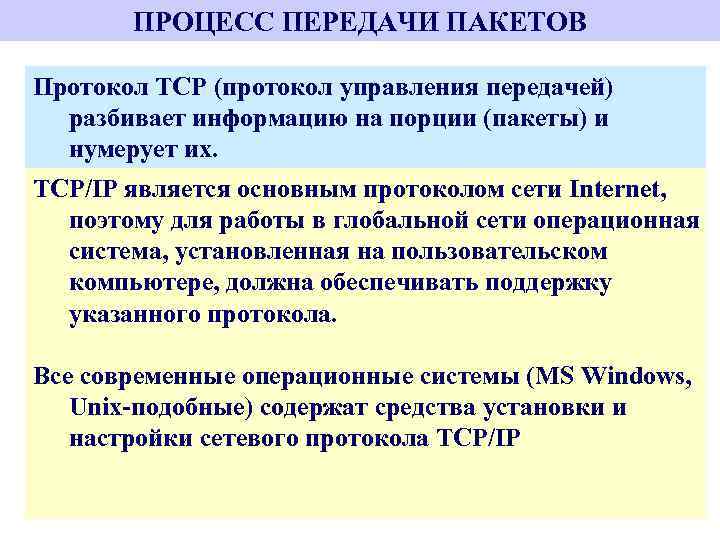

ПРОЦЕСС ПЕРЕДАЧИ ПАКЕТОВ Протокол TCP (протокол управления передачей) разбивает информацию на порции (пакеты) и нумерует их. Затем протокол IP (протокол Internet) добавляет к TCP/IP является основным протоколом сети Internet, каждой порции служебную информацию с адресами поэтому для работы в глобальной сети операционная отправителя и получателя и обеспечивает доставку система, установленная на пользовательском всех пакетов. компьютере, должна обеспечивать поддержку Благодаря такому способу передачи информации, в указанного протокола. Internet нет необходимости устанавливать отдельный канал связи между двумя компьютерами. Все современные операционные системы (MS Windows, Unix-подобные) содержат средства установки и настройки сетевого протокола TCP/IP

АДРЕСАЦИЯ В INTERNET Для удобства используются символьные адреса Чтобы различать компьютеры в Internet, каждому из компьютеров: них присваивается адрес, представляющий собой Доменный адрес – представление адреса компьютера в уникальную цепочку цифр или соответствующее Internet в виде нескольких цепочек символов этой цепочке символьное имя компьютера. (доменов), разделенных между собой точкой. В Internet есть специальная организация, Пример доменного имени: inf. susu. ac. ru. занимающаяся проверкой и выдачей адресов. В Internet существует база данных DNS, хранящая При пересылке информации протоколами TCP/IP информацию о соответствии доменных и цифровых используется цифровой (IP-адрес) компьютера. адресов, а также программа DNS-сервер, IP-адрес – четырехбайтовое двоичное число, осуществляющая автоматическое преобразование представляемое в виде четырех десятичных чисел адресов. (октетов), разделенных точкой и позволяющее Сервер DNS (Domain Name System, система именования однозначно идентифицировать компью-тер, доменов) – программа, осуществляющая подключенный к Internet. преобразование доменного адреса в цифровой (IPПример IP-адреса: 193. 233. 85. 46. адрес) и обратно.

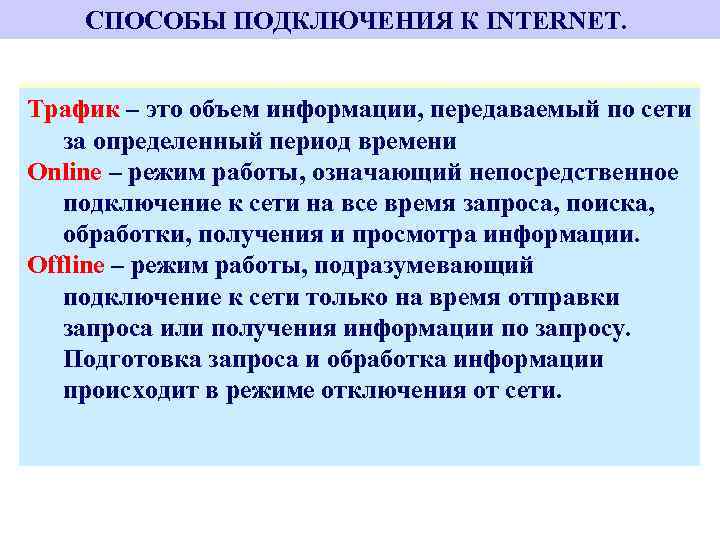

СПОСОБЫ ПОДКЛЮЧЕНИЯ К INTERNET. Коммутируемое IP-соединение (Dial-Up) – подключение Трафик – это объем информации, передаваемый по сети через модем к коммутируемой телефонной линии за определенный период времени (временное подключение в режиме online). Online – режим работы, означающий непосредственное Постоянное подключение по выделенной линии (режим подключение к сети на все время запроса, поиска, online). Этот режим обеспечивает существенно более обработки, получения и просмотра информации. высокие скорости, чем подключение по Offline – режим работы, подразумевающий коммутируемой линии. В качестве выделенных подключение к сети только на время отправки линий можно использовать телефонные или запроса или получения информации по запросу. оптоволоконные линии. Подготовка запроса и обработка информации происходит в режиме отключения от сети.

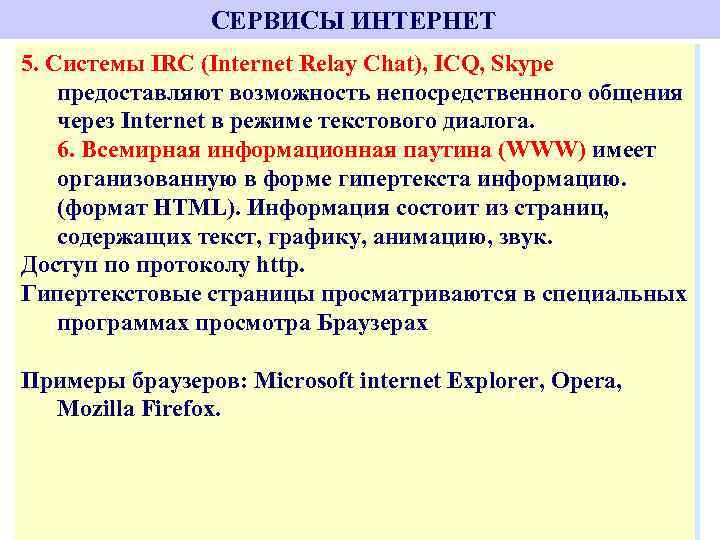

СЕРВИСЫ ИНТЕРНЕТ 5. Системы IRC (Internet Relay Chat), ICQ, Skype 3. FTP (File Transfer Protocol - протокол передачи файлов) – 2. Новости (система телеконференций) - средство общения 1. Электронная почта (e-mail) – один из наиболее предоставляют возможность непосредственного общения дает возможность перемещать файлы между двумя людей со сходными интересами. ранних и широко известных видов сервиса в через Internet в режиме текстового диалога. компьютерами, если эти файлы открыты для свободного Специальные серверы телеконференций (news - серверы) Internet. Предназначен для передачи письменных 6. Всемирная информационная паутина (WWW) имеет доступа. аккумулируют сообщения, посылаемые всем сообщений из одного пункта в другой. Позволяет установить соединение с компьютером - организованную в форме гипертекста информацию. участникам данной конференции, после чего Использует протоколы: (формат HTML). Информация состоит из страниц, сервером, просматривать его каталоги, выбирать подписчики конференции могут просмотреть SMTP (Simple Mail Transfer Protocol) – для передачи содержащих текст, графику, анимацию, звук. необходимые файлы и копировать их к себе. сообщения и ответить на те, которые их сообщений, Доступ по протоколу http. Этот сервис остается одним из основных способов заинтересовали, или послать свое сообщение на сервер. PОР 3 (Post Office Protocol — для доступа к Гипертекстовые страницы просматриваются в специальных распространения бесплатных программ и различных Новости делятся на темы. поступившим на наше имя электронным программах просмотра Браузерах дополнений и исправлений к коммерческим версиям Протокол передачи новостей NNTP предназначен для связи сообщениям. программ. клиента с сервером. . Примеры браузеров: Microsoft internet Explorer, Opera, 4. Telnet – режим удаленного управления компьютером. Адрес электронной почты: Mozilla Firefox. Дает возможность работы с ресурсами удаленного имя пользователя @доменное имя: компьютера в режиме текстового терминала. В качестве Ghbvth: kotik@mail. ru удаленных ком-пьютеров, в основном, используются машины, работающие под управлением операционной системы UNIX
