Программное управление работы вязальных машин • Назначение программного управления обеспечение непрерывного выполнения операций в цикле изготовления изделий, т. е. включение в работу одних механизмов и выключение других в определённой последовательности и в определённое время цикла вязания. • Программное управление решает две основные задачи: - определяет время (момент) перехода к соответствующему механизму. - отбирает для данного процесса необходимые механизмы. 1

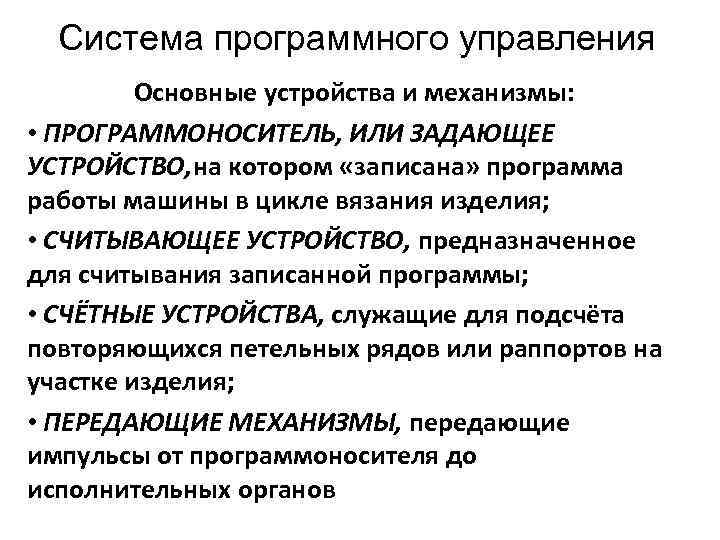

Система программного управления Основные устройства и механизмы: • ПРОГРАММОНОСИТЕЛЬ, ИЛИ ЗАДАЮЩЕЕ УСТРОЙСТВО, на котором «записана» программа работы машины в цикле вязания изделия; • СЧИТЫВАЮЩЕЕ УСТРОЙСТВО, предназначенное для считывания записанной программы; • СЧЁТНЫЕ УСТРОЙСТВА, служащие для подсчёта повторяющихся петельных рядов или раппортов на участке изделия; • ПЕРЕДАЮЩИЕ МЕХАНИЗМЫ, передающие импульсы от программоносителя до исполнительных органов

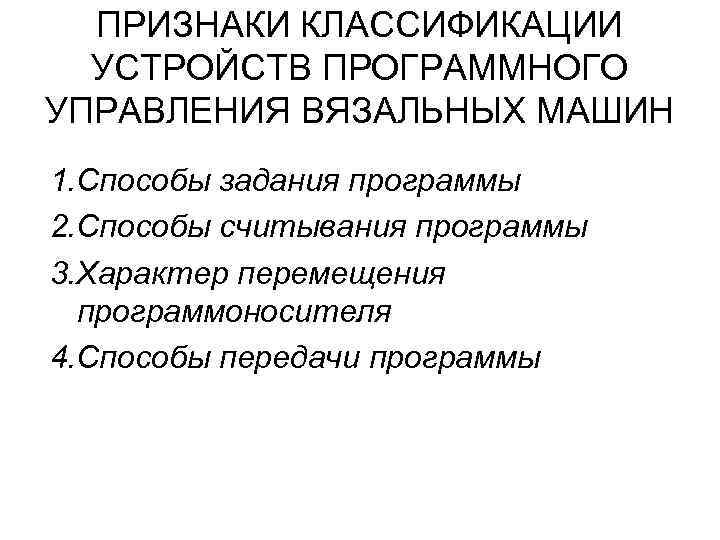

ПРИЗНАКИ КЛАССИФИКАЦИИ УСТРОЙСТВ ПРОГРАММНОГО УПРАВЛЕНИЯ ВЯЗАЛЬНЫХ МАШИН 1. Способы задания программы 2. Способы считывания программы 3. Характер перемещения программоносителя 4. Способы передачи программы

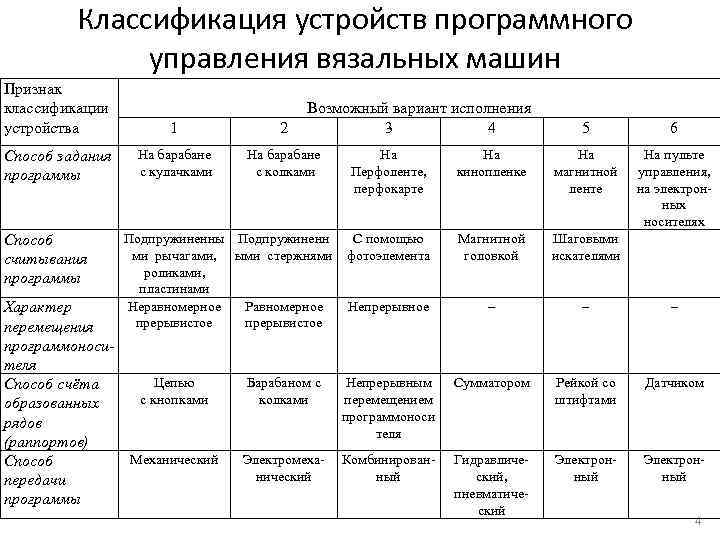

Классификация устройств программного управления вязальных машин Признак классификации устройства 1 2 Способ задания программы На барабане с кулачками На барабане с колками Способ считывания программы Возможный вариант исполнения 3 4 6 На пульте управления, на электронных носителях На Перфоленте, перфокарте На кинопленке На магнитной ленте С помощью фотоэлемента Магнитной головкой Шаговыми искателями Непрерывное – – – Барабаном с колками Непрерывным перемещением программоноси теля Сумматором Рейкой со штифтами Датчиком Электромеханический Комбинированный Гидравлический, пневматический Электронный Подпружиненны Подпружиненн ми рычагами, ыми стержнями роликами, пластинами Неравномерное Равномерное прерывистое Характер перемещения программоносителя Цепью Способ счёта с кнопками образованных рядов (раппортов) Механический Способ передачи программы 5 4
Схема кулачкового механизма 5

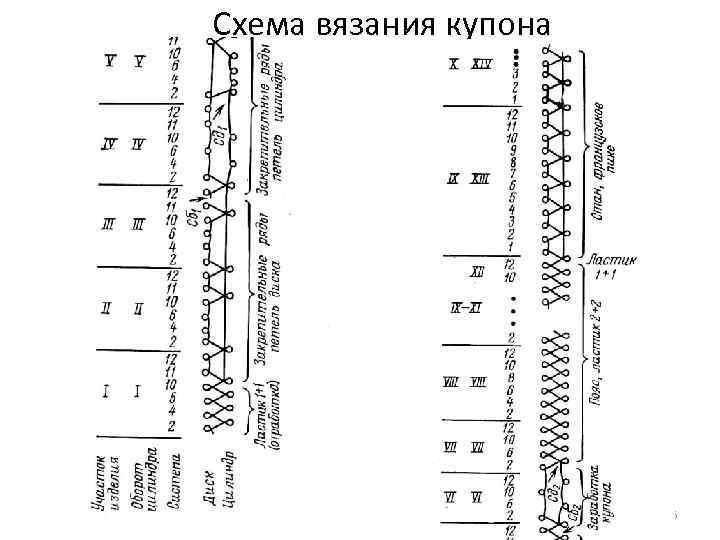

Схема вязания купона 6
Графическая запись разделительного участка, образованного на кругловязальной машине 7

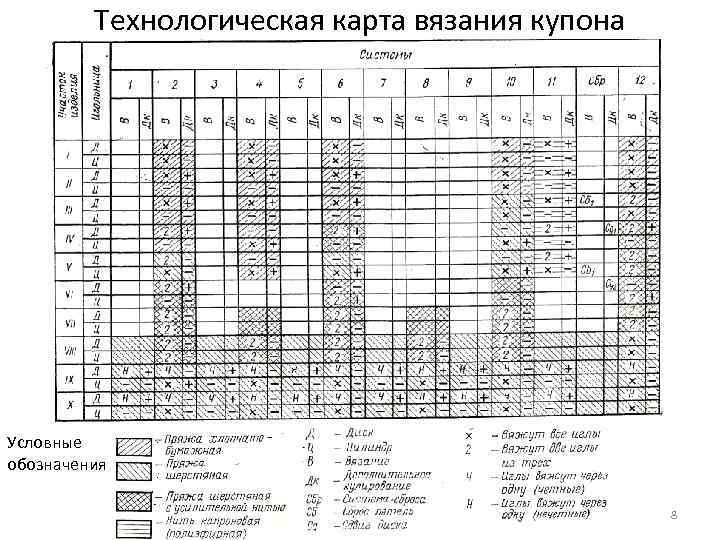

Технологическая карта вязания купона Условные обозначения 8
