«ПРОГРАММНОЕ И ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ САПР ОДЕЖДЫ» 1

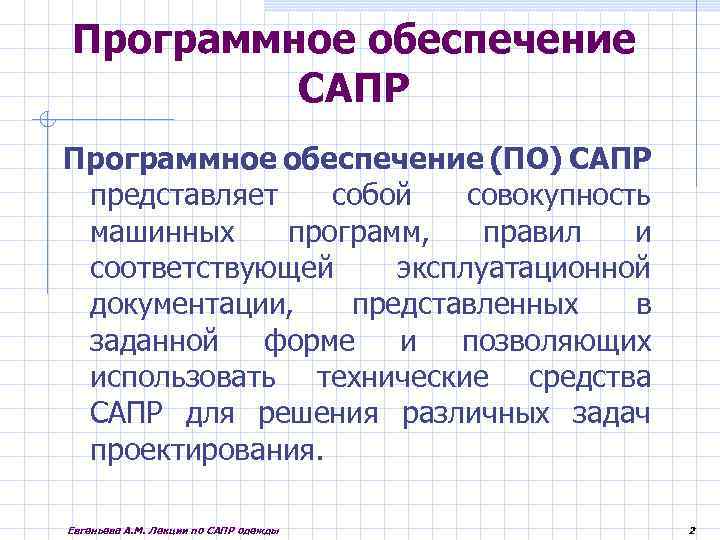

Программное обеспечение САПР Программное обеспечение (ПО) САПР представляет собой совокупность машинных программ, правил и соответствующей эксплуатационной документации, представленных в заданной форме и позволяющих использовать технические средства САПР для решения различных задач проектирования. Евгеньева А. М. Лекции по САПР одежды 2

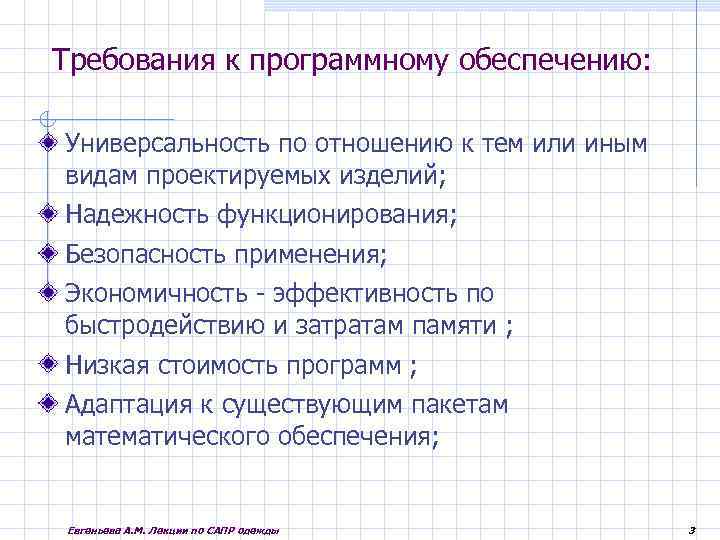

Требования к программному обеспечению: Универсальность по отношению к тем или иным видам проектируемых изделий; Надежность функционирования; Безопасность применения; Экономичность - эффективность по быстродействию и затратам памяти ; Низкая стоимость программ ; Адаптация к существующим пакетам математического обеспечения; Евгеньева А. М. Лекции по САПР одежды 3
Требования к программному обеспечению: Удобство сопровождения; Наличие стандартной документации; Удобство использования простых проблемноориентированных языков; Наличие средств диагностики ошибок пользователя; Определение степени гуманизации взаимодействия с пользователем; Надежность и правильность получения результатов проектирования; Евгеньева А. М. Лекции по САПР одежды 4

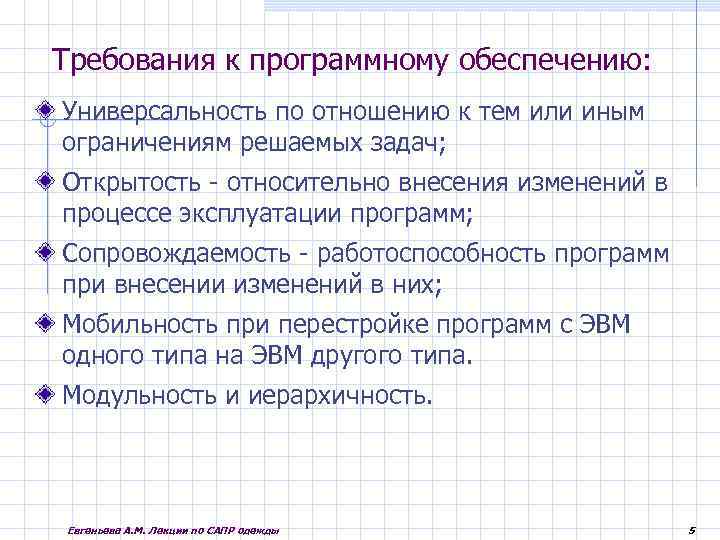

Требования к программному обеспечению: Универсальность по отношению к тем или иным ограничениям решаемых задач; Открытость - относительно внесения изменений в процессе эксплуатации программ; Сопровождаемость - работоспособность программ при внесении изменений в них; Мобильность при перестройке программ с ЭВМ одного типа на ЭВМ другого типа. Модульность и иерархичность. Евгеньева А. М. Лекции по САПР одежды 5
Евгеньева А. М. Лекции по САПР одежды 6

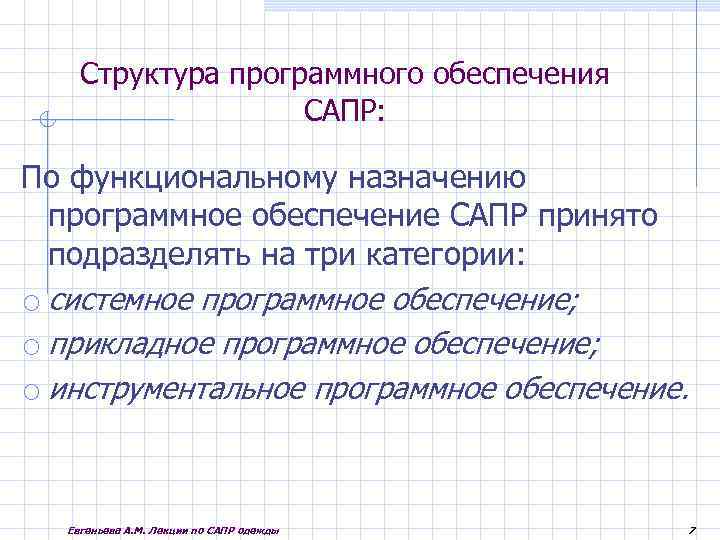

Структура программного обеспечения САПР: По функциональному назначению программное обеспечение САПР принято подразделять на три категории: o системное программное обеспечение; o прикладное программное обеспечение; o инструментальное программное обеспечение. Евгеньева А. М. Лекции по САПР одежды 7
Системное программное обеспечение включает в себя: o операционные системы, o сетевое программное обеспечение, o специальные средства разработки программ, o сервисные программы. Евгеньева А. М. Лекции по САПР одежды 8
Операционные системы (ОС) предназначены для поддержания режима функционирования и управления ресурсами ПК. При этом сами ресурсы разделяют на физические и логические. К физическим ресурсам относят аппаратные средства: оперативную память, накопители на магнитных дисках, процессор, монитор, устройства ввода и вывода информации. Логические ресурсы это программы, файлы, данные, события и т. д. Режим функционирования представляет собой определённую последовательность действий ПК организованную некоторой программой и данными. Евгеньева А. М. Лекции по САПР одежды 9
Сетевое программное обеспечение Сетевое ПО используется для контроля управления совместными ресурсами распределённых вычислительных системах. и в К общим ресурсам относятся: сетевые накопители на магнитных дисках, сканеры, принтеры, информация, сообщения. В сетевом ПО выделяют сетевые операционные системы, поддерживающие функционирование сети, и некоторые специальные программы, работающие совместно с обычными, не сетевыми, операционными системами. Евгеньева А. М. Лекции по САПР одежды 10

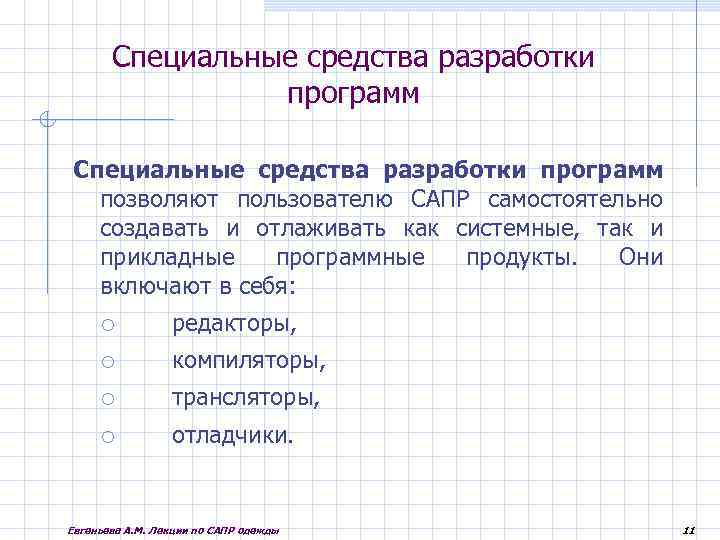

Специальные средства разработки программ позволяют пользователю САПР самостоятельно создавать и отлаживать как системные, так и прикладные программные продукты. Они включают в себя: o o редакторы, компиляторы, трансляторы, отладчики. Евгеньева А. М. Лекции по САПР одежды 11

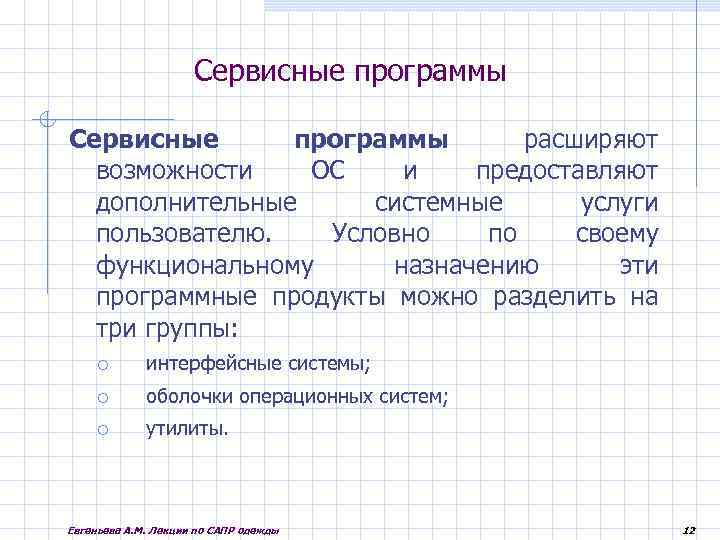

Сервисные программы расширяют возможности ОС и предоставляют дополнительные системные услуги пользователю. Условно по своему функциональному назначению эти программные продукты можно разделить на три группы: o o o интерфейсные системы; оболочки операционных систем; утилиты. Евгеньева А. М. Лекции по САПР одежды 12

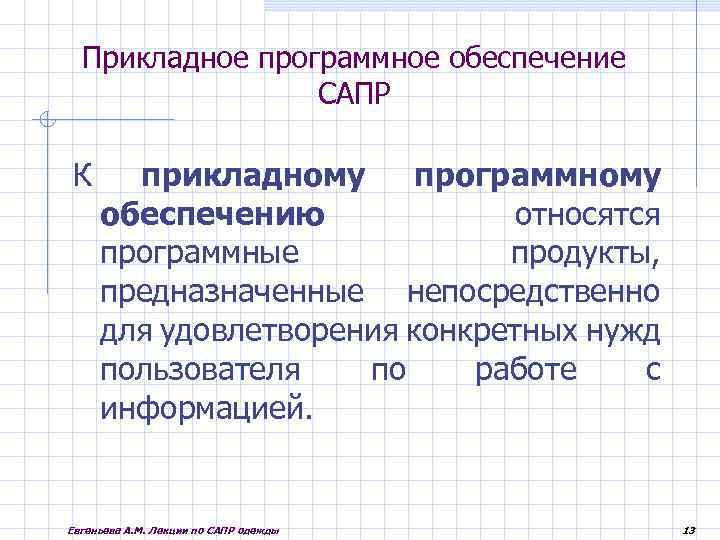

Прикладное программное обеспечение САПР К прикладному программному обеспечению относятся программные продукты, предназначенные непосредственно для удовлетворения конкретных нужд пользователя по работе с информацией. Евгеньева А. М. Лекции по САПР одежды 13
Типовое прикладное программное обеспечение включает в себя: o текстовые редакторы, текстовые процессоры, издательские системы; o табличные процессоры o системы иллюстративной и деловой графики (графические процессоры); o системы управления базами данных; o экспертные системы; o программы математических, статистических расчётов, моделирования и анализа экспериментальных данных. Евгеньева А. М. Лекции по САПР одежды 14
Информационное обеспечение САПР Основу современного информационного обеспечения САПР составляют данные, которыми пользуются проектировщики в процессе проектирования непосредственно для выработки проектных решений. Эти данные могут быть представлены в виде тех или иных документов на различных носителях, содержащих сведения справочного характера о материалах, параметрах элементов, сведения о состоянии текущих разработок в виде промежуточных и окончательных проектных решений. Евгеньева А. М. Лекции по САПР одежды 15

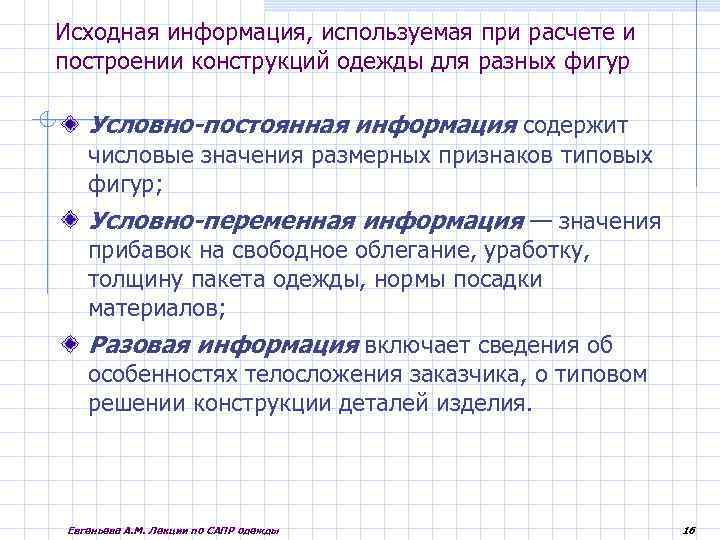

Исходная информация, используемая при расчете и построении конструкций одежды для разных фигур Условно-постоянная информация содержит числовые значения размерных признаков типовых фигур; Условно-переменная информация — значения прибавок на свободное облегание, уработку, толщину пакета одежды, нормы посадки материалов; Разовая информация включает сведения об особенностях телосложения заказчика, о типовом решении конструкции деталей изделия. Евгеньева А. М. Лекции по САПР одежды 16

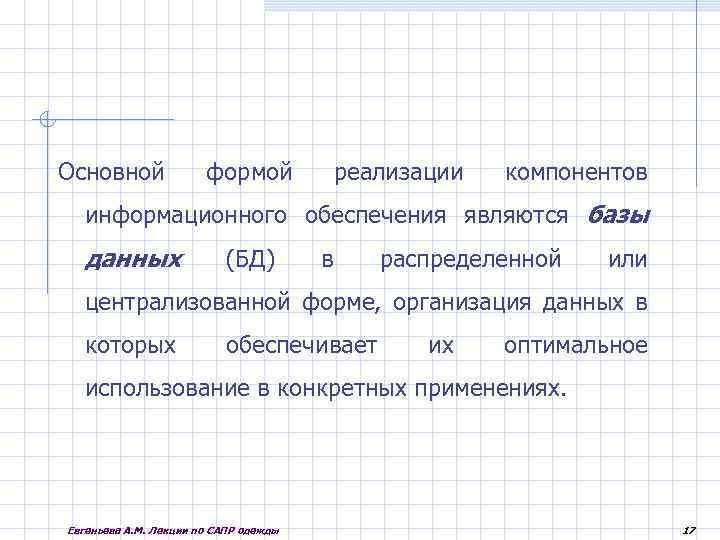

Основной формой реализации компонентов информационного обеспечения являются базы данных (БД) в распределенной или централизованной форме, организация данных в которых обеспечивает их оптимальное использование в конкретных применениях. Евгеньева А. М. Лекции по САПР одежды 17

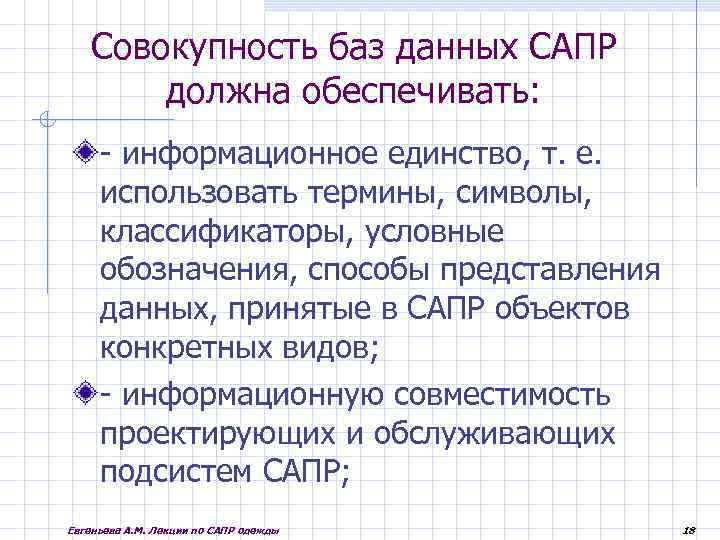

Совокупность баз данных САПР должна обеспечивать: - информационное единство, т. е. использовать термины, символы, классификаторы, условные обозначения, способы представления данных, принятые в САПР объектов конкретных видов; - информационную совместимость проектирующих и обслуживающих подсистем САПР; Евгеньева А. М. Лекции по САПР одежды 18

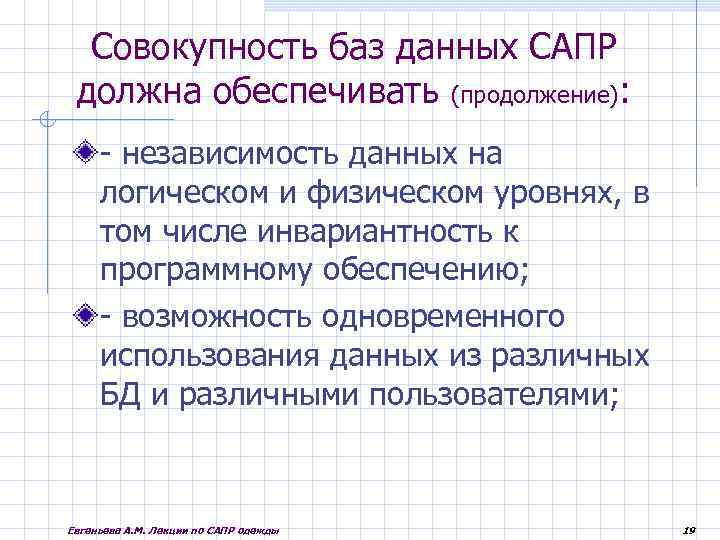

Совокупность баз данных САПР должна обеспечивать (продолжение): - независимость данных на логическом и физическом уровнях, в том числе инвариантность к программному обеспечению; - возможность одновременного использования данных из различных БД и различными пользователями; Евгеньева А. М. Лекции по САПР одежды 19

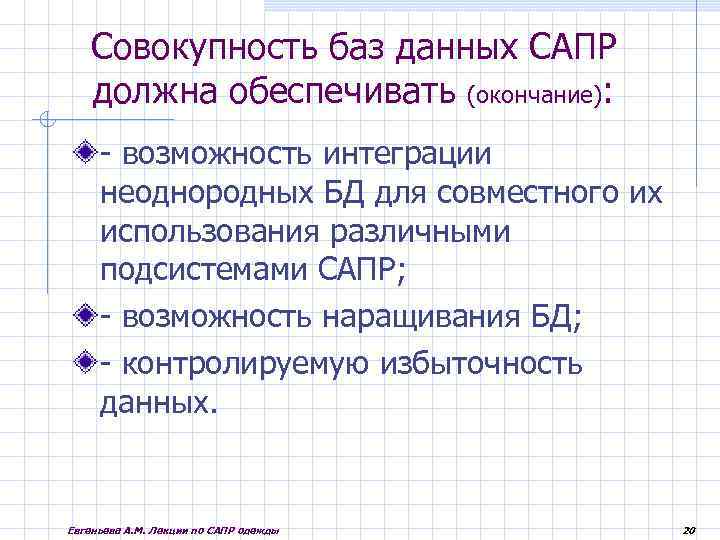

Совокупность баз данных САПР должна обеспечивать (окончание): - возможность интеграции неоднородных БД для совместного их использования различными подсистемами САПР; - возможность наращивания БД; - контролируемую избыточность данных. Евгеньева А. М. Лекции по САПР одежды 20
Создание, поддержка и использование БД, а также взаимосвязь между информацией в базах данных и обрабатывающими ее программными модулями осуществляется системой управления базами данных (СУБД), являющейся частью одной из обслуживающих подсистем САПР. Евгеньева А. М. Лекции по САПР одежды 21

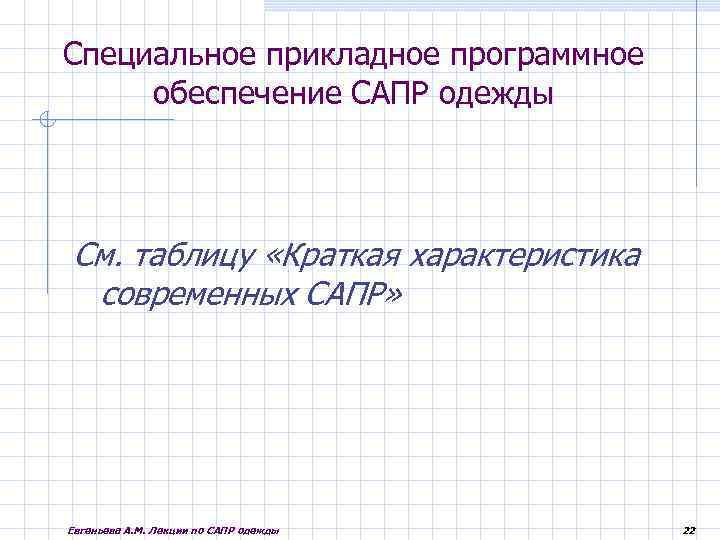

Специальное прикладное программное обеспечение САПР одежды См. таблицу «Краткая характеристика современных САПР» Евгеньева А. М. Лекции по САПР одежды 22

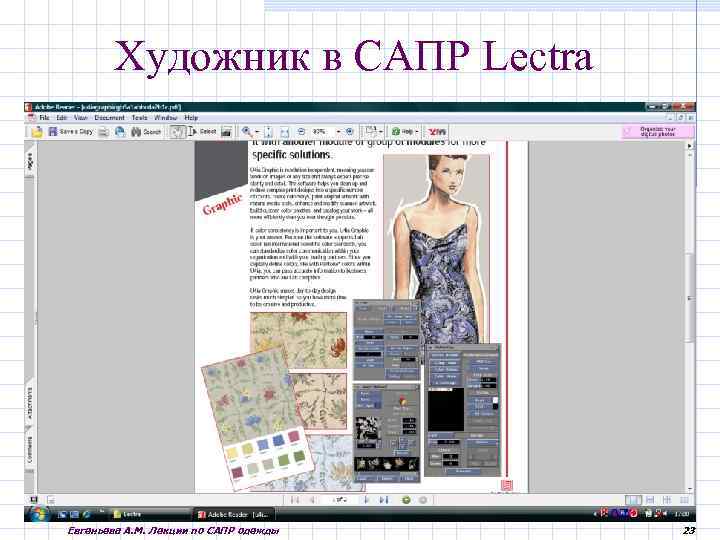

Художник в САПР Lectra Евгеньева А. М. Лекции по САПР одежды 23
"Ассоль - Дизайн" - эффективный инструмент Дизайнера Программа работает с фотографиями изделий, эскизами, техническими рисунками и текстурами материалов. Евгеньева А. М. Лекции по САПР одежды 24

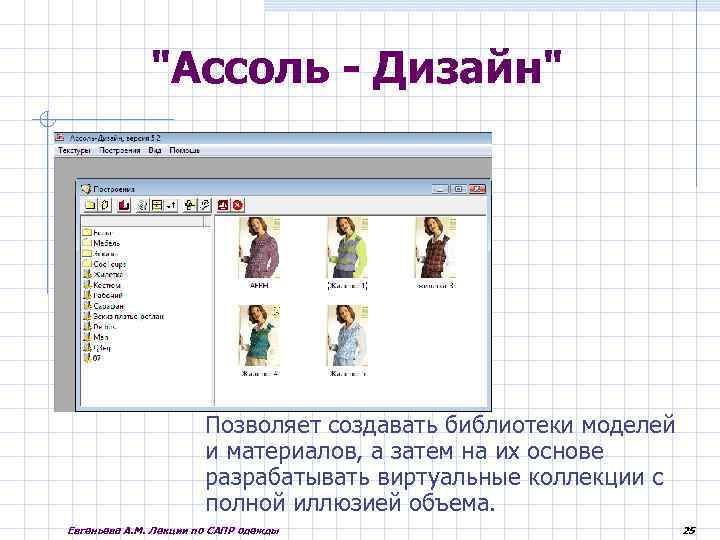

"Ассоль - Дизайн" Позволяет создавать библиотеки моделей и материалов, а затем на их основе разрабатывать виртуальные коллекции с полной иллюзией объема. Евгеньева А. М. Лекции по САПР одежды 25

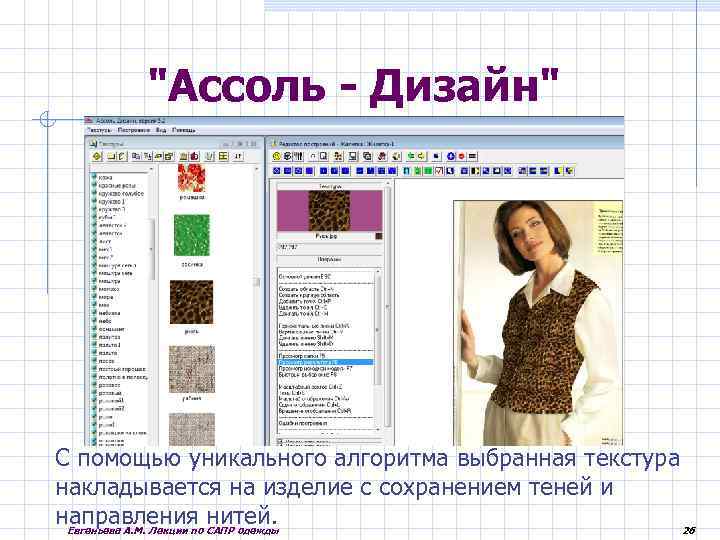

"Ассоль - Дизайн" С помощью уникального алгоритма выбранная текстура накладывается на изделие с сохранением теней и направления САПР одежды нитей. Евгеньева А. М. Лекции по 26

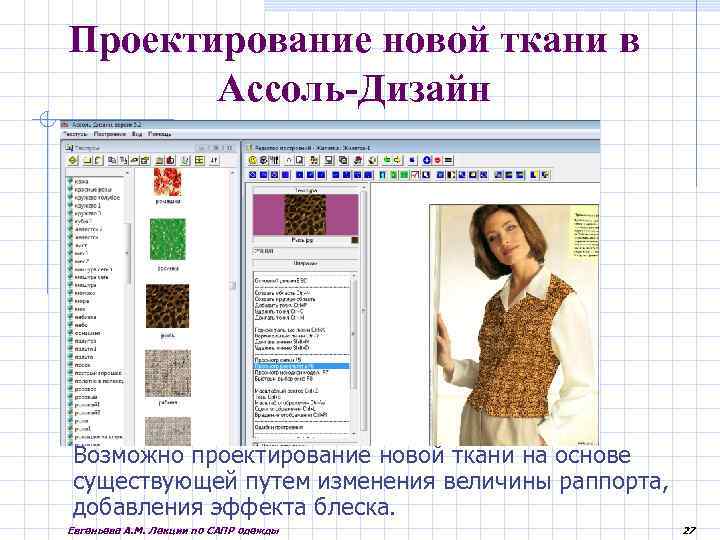

Проектирование новой ткани в Ассоль-Дизайн Возможно проектирование новой ткани на основе существующей путем изменения величины раппорта, добавления эффекта блеска. Евгеньева А. М. Лекции по САПР одежды 27

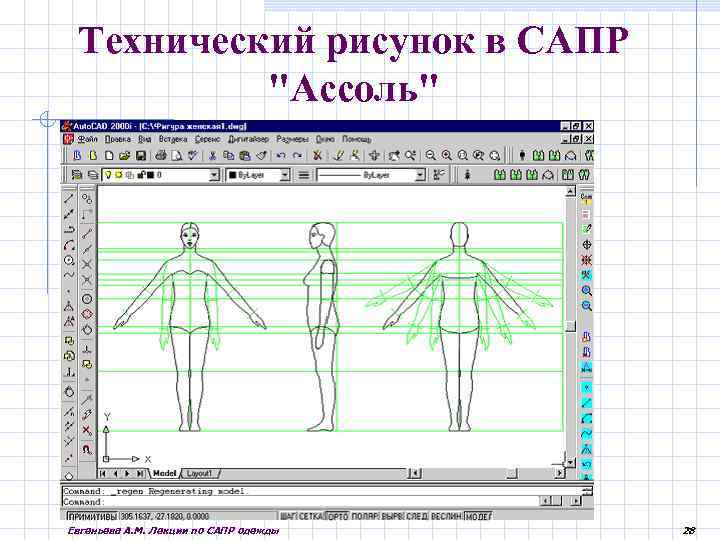

Технический рисунок в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 28
Пример построения абрисов фигур В САПР «Ассоль» а) Две типовые фигуры: 170 -92 -96 и 158 -104 -112 б) Типовая и индивидуальная фигуры с одинаковым значением ведущих размерных признаков 170 -92 -96 Евгеньева А. М. Лекции по САПР одежды 29

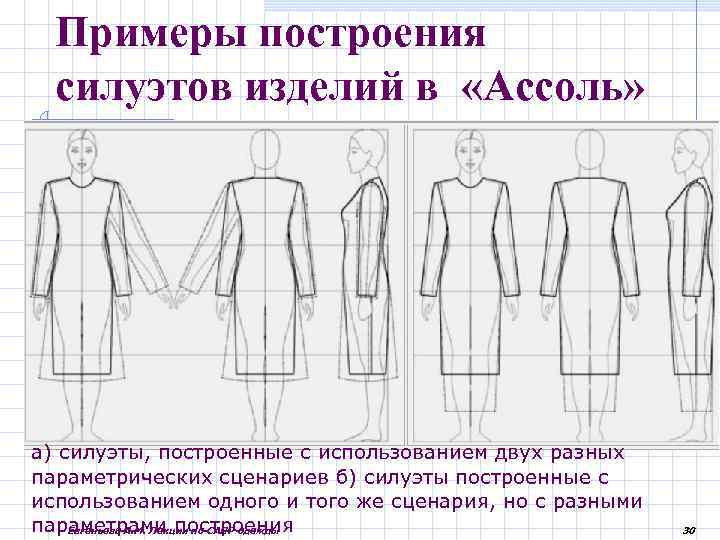

Примеры построения силуэтов изделий в «Ассоль» а) силуэты, построенные с использованием двух разных параметрических сценариев б) силуэты построенные с использованием одного и того же сценария, но с разными параметрами построения Евгеньева А. М. Лекции по САПР одежды 30
Примеры построения технических эскизов (ТЭ) Примеры ТЭ женских платьев, полученных методом комбинаторики Евгеньева А. М. Лекции по САПР одежды Примеры ТЭ женских платьев, полученных методом свободного рисования 31

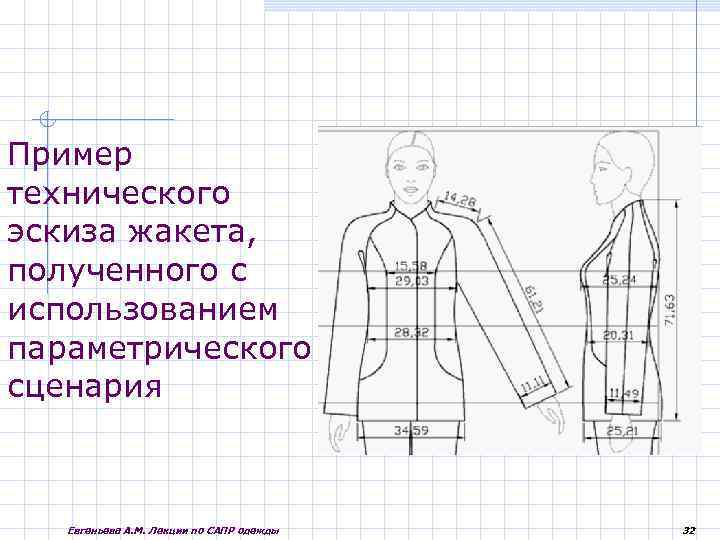

Пример технического эскиза жакета, полученного с использованием параметрического сценария Евгеньева А. М. Лекции по САПР одежды 32

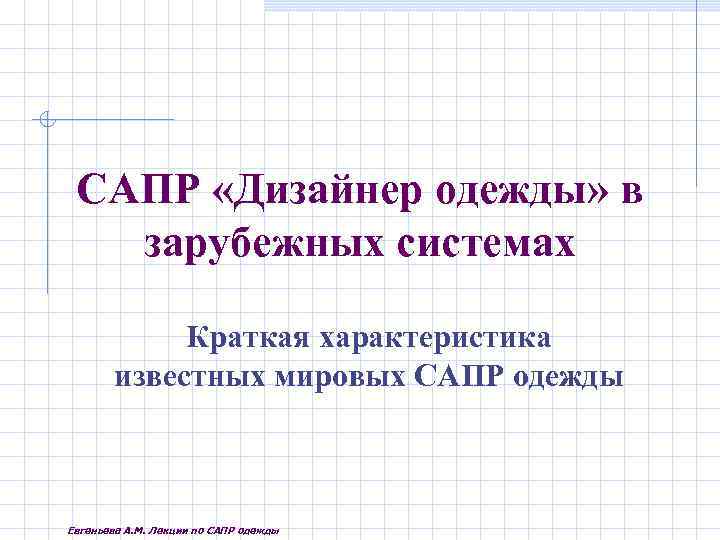

САПР «Дизайнер одежды» в зарубежных системах Краткая характеристика известных мировых САПР одежды Евгеньева А. М. Лекции по САПР одежды

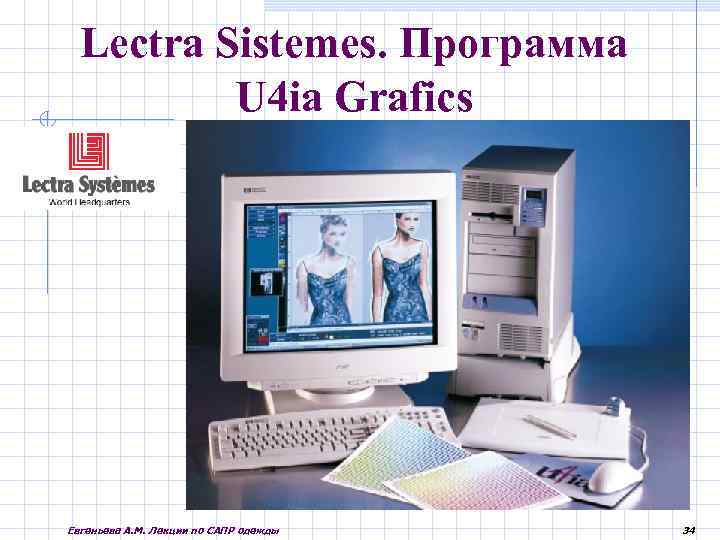

Lectra Sistemes. Программа U 4 ia Grafics Евгеньева А. М. Лекции по САПР одежды 34
Lectra Sistemes. Программа U 4 ia Grafics Евгеньева А. М. Лекции по САПР одежды 35

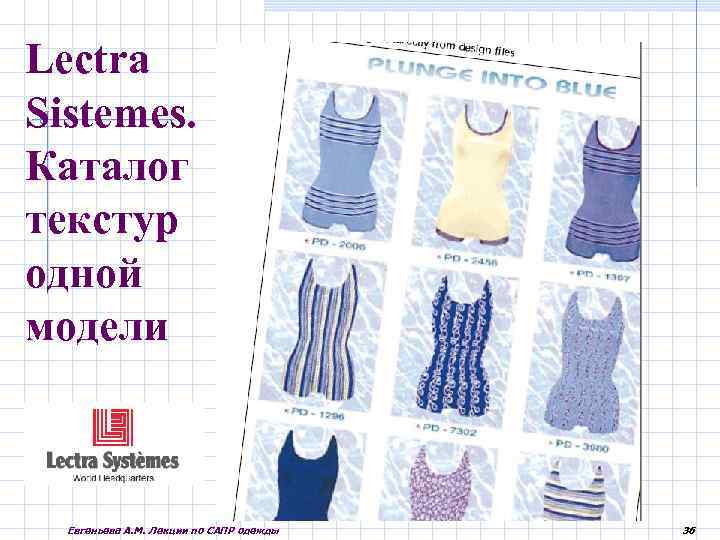

Lectra Sistemes. Каталог текстур одной модели Евгеньева А. М. Лекции по САПР одежды 36

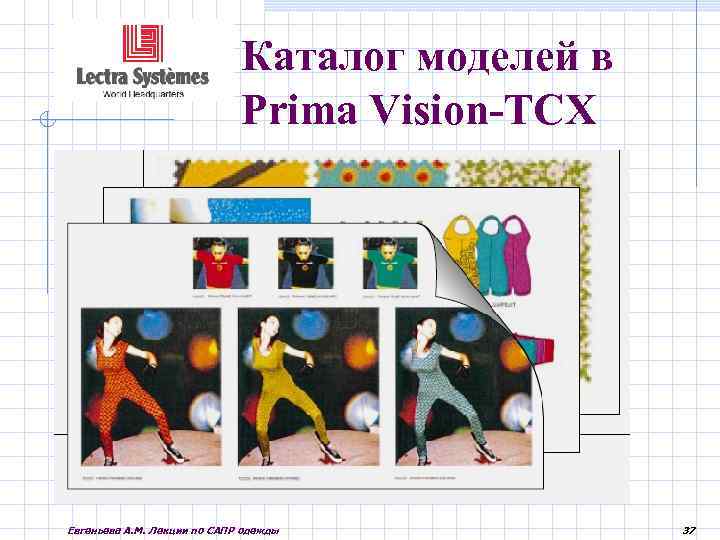

Каталог моделей в Prima Vision-TCX Евгеньева А. М. Лекции по САПР одежды 37
Проектирование эскизов одежды по технологии HAOREBA (Япония) Евгеньева А. М. Лекции по САПР одежды 38

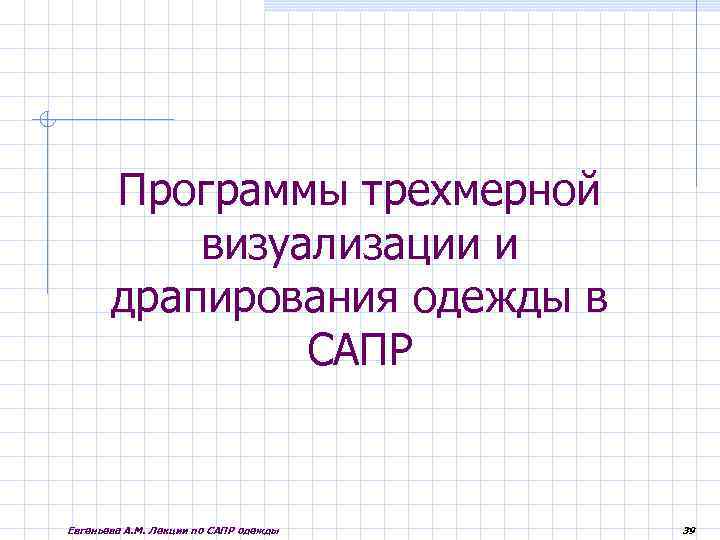

Программы трехмерной визуализации и драпирования одежды в САПР Евгеньева А. М. Лекции по САПР одежды 39

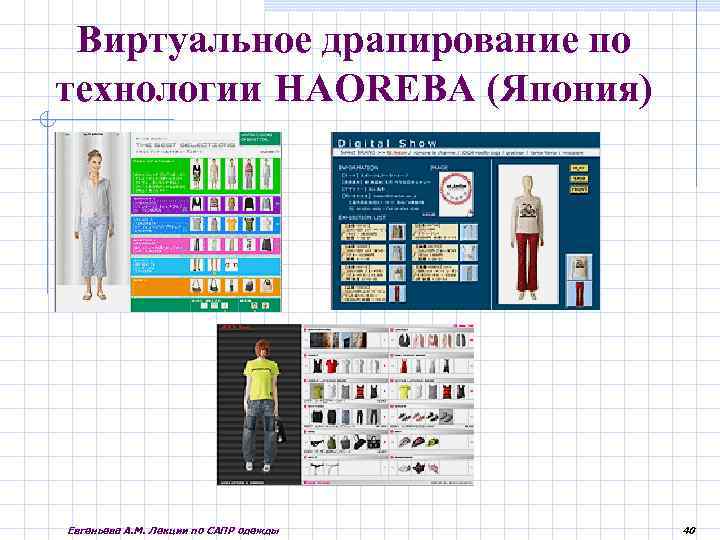

Виртуальное драпирование по технологии HAOREBA (Япония) Евгеньева А. М. Лекции по САПР одежды 40

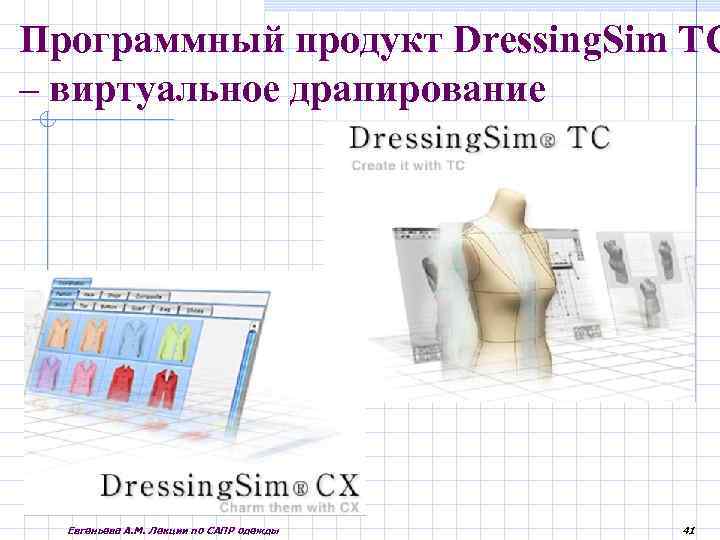

Программный продукт Dressing. Sim ТС – виртуальное драпирование Евгеньева А. М. Лекции по САПР одежды 41

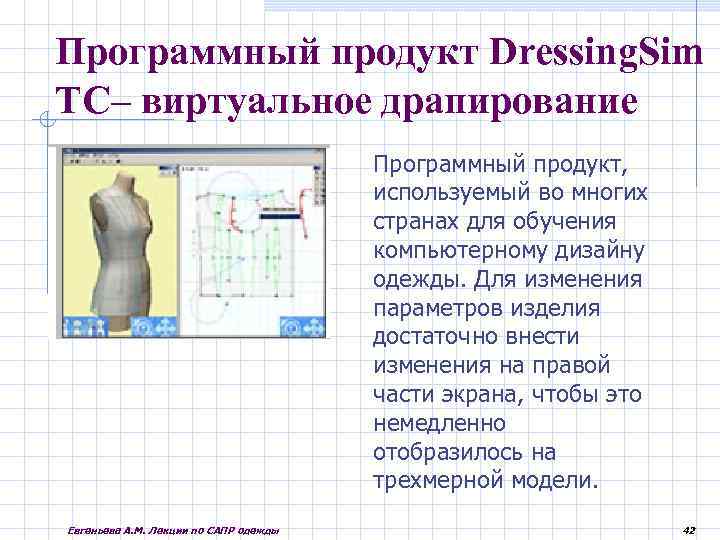

Программный продукт Dressing. Sim ТС– виртуальное драпирование Программный продукт, используемый во многих странах для обучения компьютерному дизайну одежды. Для изменения параметров изделия достаточно внести изменения на правой части экрана, чтобы это немедленно отобразилось на трехмерной модели. Евгеньева А. М. Лекции по САПР одежды 42

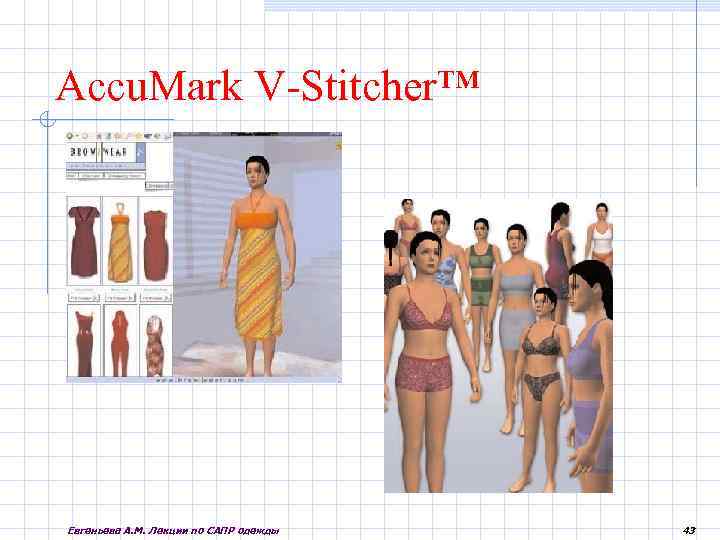

Accu. Mark V-Stitcher™ Евгеньева А. М. Лекции по САПР одежды 43

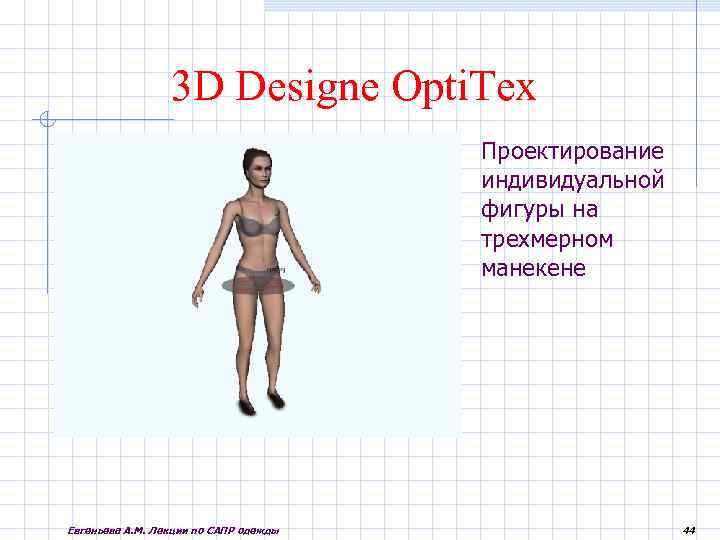

3 D Designe Opti. Tex Проектирование индивидуальной фигуры на трехмерном манекене Евгеньева А. М. Лекции по САПР одежды 44

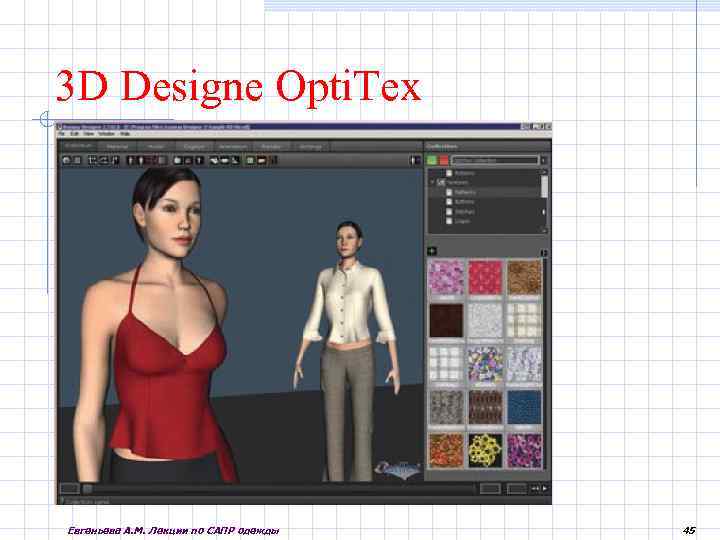

3 D Designe Opti. Tex Евгеньева А. М. Лекции по САПР одежды 45
Opti. Tex Modulate Евгеньева А. М. Лекции по САПР одежды 46

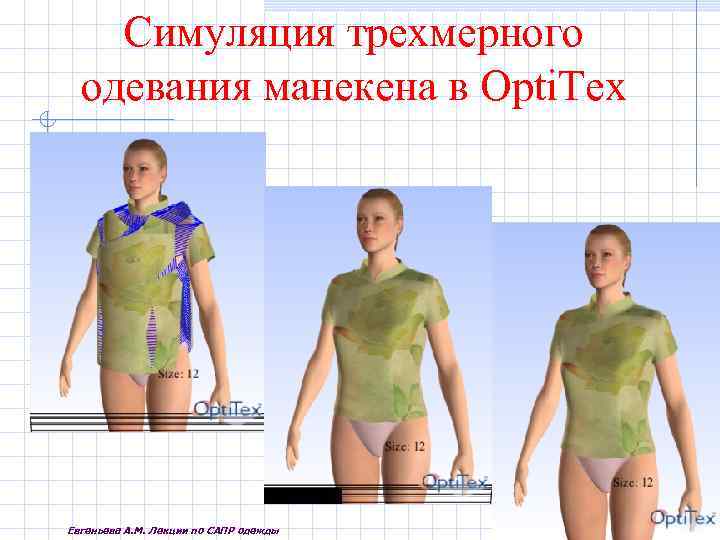

Симуляция трехмерного одевания манекена в Opti. Tex Евгеньева А. М. Лекции по САПР одежды 47

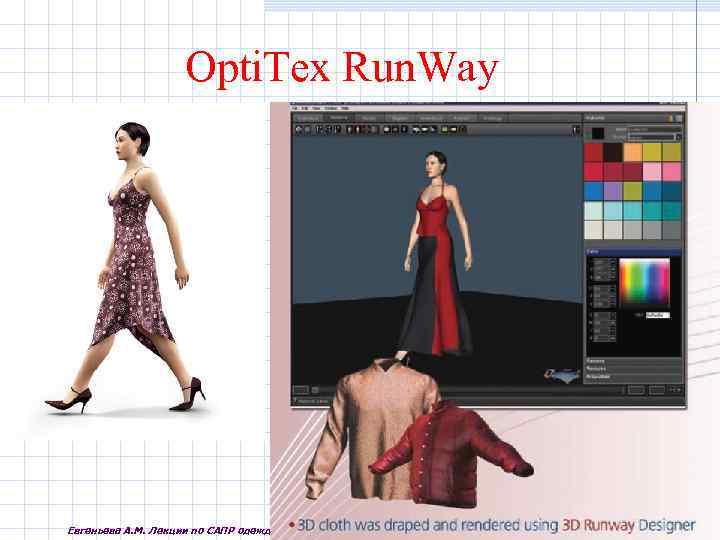

Opti. Tex Run. Way Евгеньева А. М. Лекции по САПР одежды 48

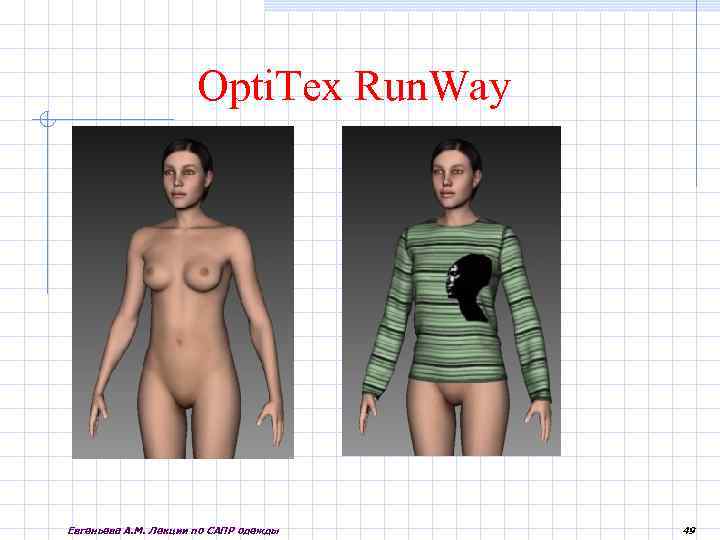

Opti. Tex Run. Way Евгеньева А. М. Лекции по САПР одежды 49
Евгеньева А. М. Лекции по САПР одежды 50
