ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС ДЛЯ АВТОМАТИЗАЦИИ ЭНЕРГООБЪЕКТОВ
Требования к разработке современных ПТК АСУ ТП: Ø Высокие требования к надежности, эффективности, живучести систем; Ø Соответствие всем требованиям и стандартам; Ø Современные экономические условия.

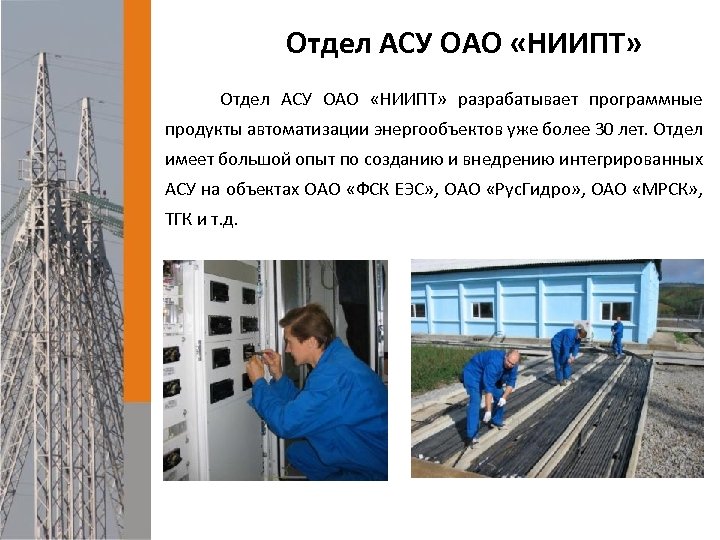

Отдел АСУ ОАО «НИИПТ» Отдел АСУ ОАО «НИИПТ» разрабатывает программные продукты автоматизации энергообъектов уже более 30 лет. Отдел имеет большой опыт по созданию и внедрению интегрированных АСУ на объектах ОАО «ФСК ЕЭС» , ОАО «Рус. Гидро» , ОАО «МРСК» , ТГК и т. д.
Наши Достижения География деятельности компании охватывает всю территорию РФ. - Объект сдан в эксплуатацию - Ведутся пусконаладочные работы
Осуществляется весь комплекс работ по автоматизации «под ключ» , в том числе: Ø Разработка проекта; Ø Собственное серийное производство технических и программных средств АСУ ТП; Ø Инжиниринг, конфигурирование, тестирование технических компонентов АСУ ТП; Ø Монтажные работы; Ø Комплексная наладка ПТК АСУ ТП на объекте; Ø Доставка ПТК на объект с учетом соответствующей страховки оборудования; Ø Обучение персонала Заказчика работе с ПТК АСУ ТП; Ø Гарантийное оборудования. и послегарантийное обслуживание поставляемого
Архитектура современных АСУ ТП ПС строится с учетом следующих факторов: Ø Использование интегрированных интеллектуальных электронных устройств (ИЭУ) (Intelligent Electronic Device – IED) для выполнения функций защиты, автоматики, измерений и оперативного управления; Ø Использование SCADA-систем (Supervisor Control and Data Acquisition) для оперативного диспетчерского управления; Ø Широкое использование принципов открытых систем, позволяющих полностью исключить зависимость будущего развития системы от поставки технических средств или программных продуктов определенных фирм – изготовителей; Ø Широкое использование стандартных протоколов для связи с IEDустройствами; Ø Широкое использование испытаний системы у изготовителя (Factory Acceptance Testing – FAT); Ø Интеграция в АСУ ТП информации от подстанционных защит и автоматики.

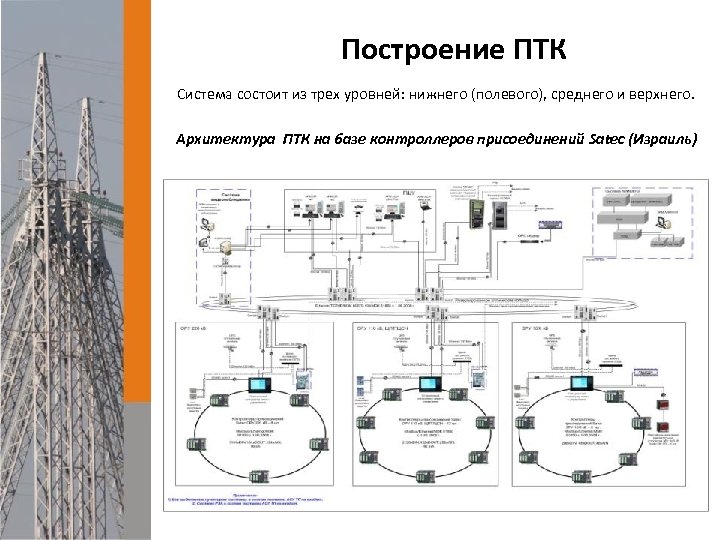

Построение ПТК Система состоит из трех уровней: нижнего (полевого), среднего и верхнего. Архитектура ПТК на базе контроллеров присоединений Satec (Израиль)
Построение ПТК

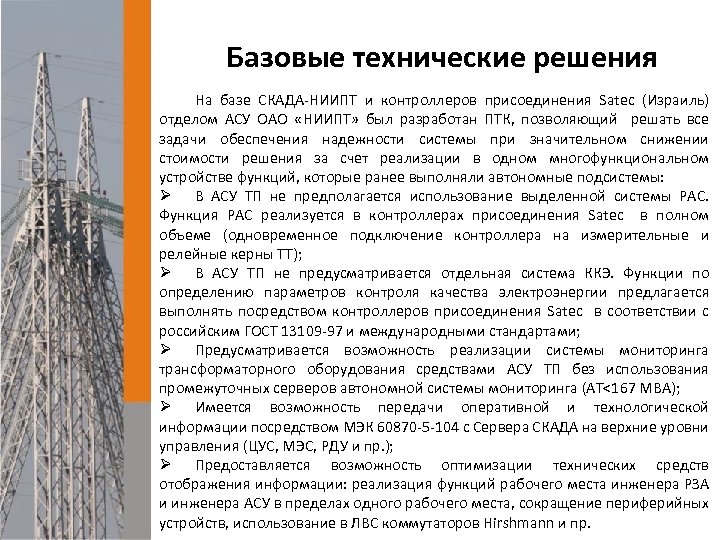

Базовые технические решения На базе СКАДА-НИИПТ и контроллеров присоединения Satec (Израиль) отделом АСУ ОАО «НИИПТ» был разработан ПТК, позволяющий решать все задачи обеспечения надежности системы при значительном снижении стоимости решения за счет реализации в одном многофункциональном устройстве функций, которые ранее выполняли автономные подсистемы: Ø В АСУ ТП не предполагается использование выделенной системы РАС. Функция РАС реализуется в контроллерах присоединения Satec в полном объеме (одновременное подключение контроллера на измерительные и релейные керны ТТ); Ø В АСУ ТП не предусматривается отдельная система ККЭ. Функции по определению параметров контроля качества электроэнергии предлагается выполнять посредством контроллеров присоединения Satec в соответствии с российским ГОСТ 13109 -97 и международными стандартами; Ø Предусматривается возможность реализации системы мониторинга трансформаторного оборудования средствами АСУ ТП без использования промежуточных серверов автономной системы мониторинга (АТ<167 МВА); Ø Имеется возможность передачи оперативной и технологической информации посредством МЭК 60870 -5 -104 с Сервера СКАДА на верхние уровни управления (ЦУС, МЭС, РДУ и пр. ); Ø Предоставляется возможность оптимизации технических средств отображения информации: реализация функций рабочего места инженера РЗА и инженера АСУ в пределах одного рабочего места, сокращение периферийных устройств, использование в ЛВС коммутаторов Hirshmann и пр.
Контроллеры Satec аттестованы в ОАО «ФСК ЕЭС» В феврале 2009 года контроллеры присоединений SA 300 -330, а также многофункциональные измерительные преобразователи РМ 172 Е, RPM 072 E, РМ 172 ЕН, РМ 175, РМ 130 Р Plus, PM 130 EH Plus и BFM 136, BFM 036 получили заключение аттестационной комиссии ОАО "ФСК ЕЭС". По результатам аттестации оборудование компании "SATEC Ltd" было рекомендовано для применения в составе АСУ ТП и АИИС КУЭ подстанций единой национальной энергетической системы в качестве многофункциональных измерительных преобразователей, контроллеров присоединения, а также для учета электрической энергии.

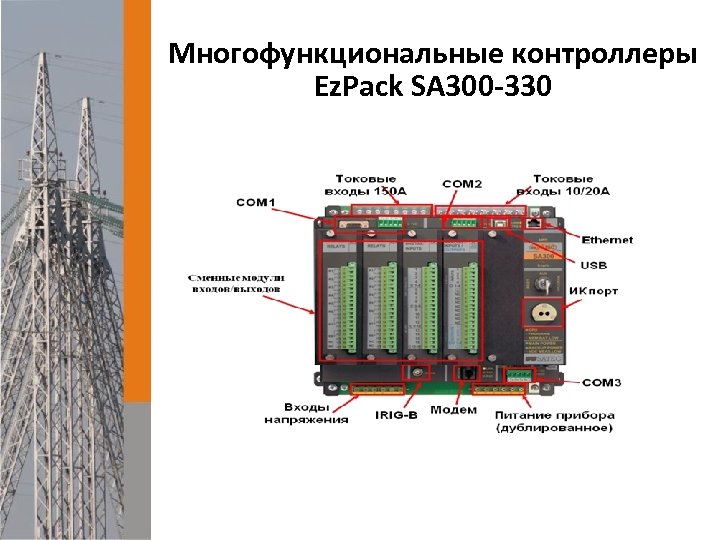

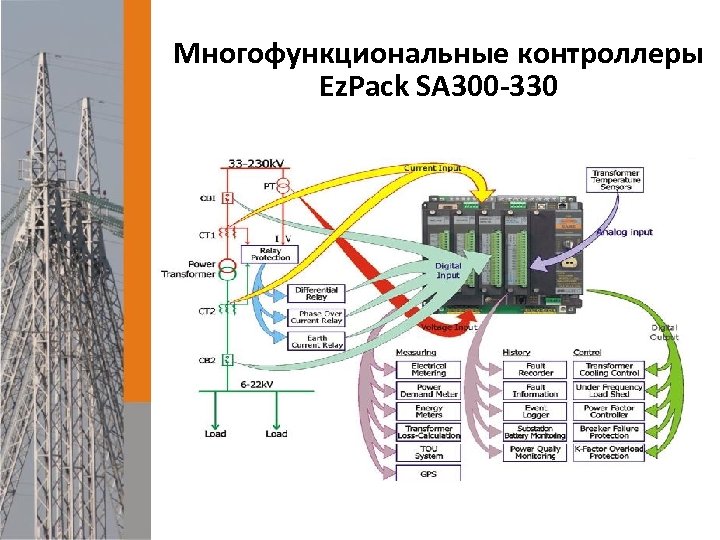

Многофункциональные контроллеры Ez. Pack SA 300 -330 Ø Прямой ввод аналоговой информации (токи, напряжения) от ТТ, ТН; Ø Косвенное измерение (вычисление) электрических величин (активная/реактивная мощность, частота, cos φ и др. ); Ø Сбор информации о состоянии дискретных входов (=220 В и =24 В) с присвоением метки времени с точностью 1 мс; Ø Автоматизированное управление коммутационными аппаратами; Ø Сбор информации о состоянии аналоговых сигналов от измерительных преобразователей (датчиков) с выходным сигналом 4 -20 м. А и т. д. ; Ø Регистрация аварийных событий (осциллографирование); Ø Технический учет электроэнергии; Ø Контроль показателей качества электроэнергии; Ø Функции автоматики, реализуемые посредством свободно программируемой логики, в частности: оперативная блокировка разъединителей и заземляющих ножей, управление РПН автотрансформаторов, местная сигнализация; Ø Обмен информацией с другими элементами системы.
Многофункциональные контроллеры Ez. Pack SA 300 -330
Многофункциональные контроллеры Ez. Pack SA 300 -330

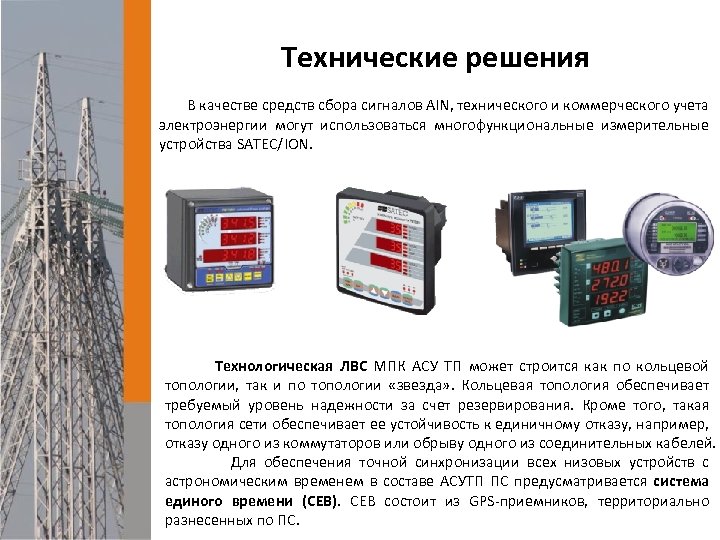

Технические решения В качестве средств сбора сигналов AIN, технического и коммерческого учета электроэнергии могут использоваться многофункциональные измерительные устройства SATEС/ION. Технологическая ЛВС МПК АСУ ТП может строится как по кольцевой топологии, так и по топологии «звезда» . Кольцевая топология обеспечивает требуемый уровень надежности за счет резервирования. Кроме того, такая топология сети обеспечивает ее устойчивость к единичному отказу, например, отказу одного из коммутаторов или обрыву одного из соединительных кабелей. Для обеспечения точной синхронизации всех низовых устройств с астрономическим временем в составе АСУТП ПС предусматривается система единого времени (СЕВ). СЕВ состоит из GPS-приемников, территориально разнесенных по ПС.

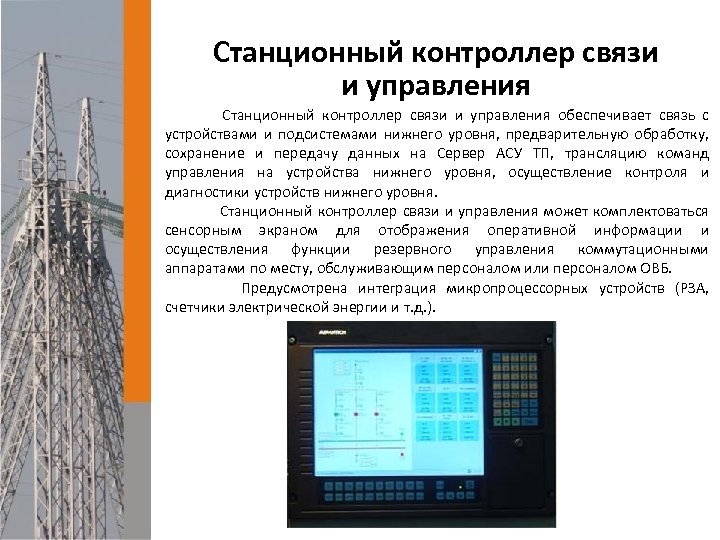

Станционный контроллер связи и управления обеспечивает связь c устройствами и подсистемами нижнего уровня, предварительную обработку, сохранение и передачу данных на Сервер АСУ ТП, трансляцию команд управления на устройства нижнего уровня, осуществление контроля и диагностики устройств нижнего уровня. Станционный контроллер связи и управления может комплектоваться сенсорным экраном для отображения оперативной информации и осуществления функции резервного управления коммутационными аппаратами по месту, обслуживающим персоналом или персоналом ОВБ. Предусмотрена интеграция микропроцессорных устройств (РЗА, счетчики электрической энергии и т. д. ).

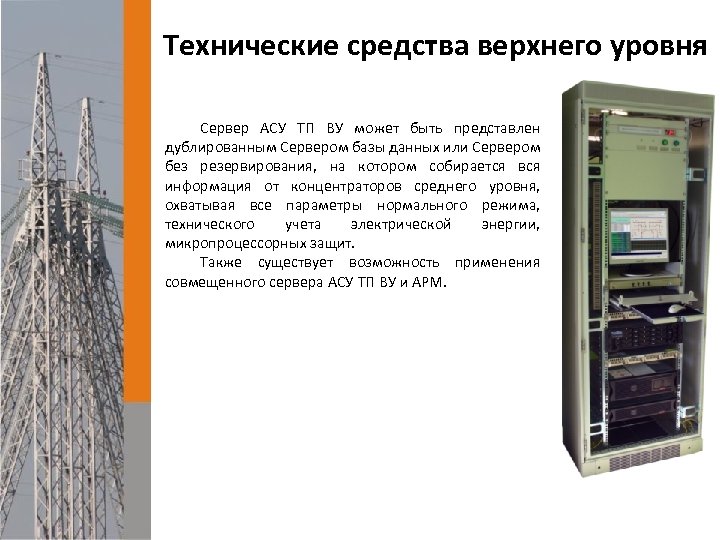

Технические средства верхнего уровня Сервер АСУ ТП ВУ может быть представлен дублированным Сервером базы данных или Сервером без резервирования, на котором собирается вся информация от концентраторов среднего уровня, охватывая все параметры нормального режима, технического учета электрической энергии, микропроцессорных защит. Также существует возможность применения совмещенного сервера АСУ ТП ВУ и АРМ.
Технические средства верхнего уровня Состав автоматизированных рабочих мест верхнего уровня управления может свободно компоноваться в соответствии с технологическими особенностями сети объектов управления и пожеланиями Заказчика, что позволяет максимально точно подобрать технические и программные средства, оптимизируя затраты.
Базовые программные решения СКАДА-НИИПТ позволяет: Ø Производить сбор и регистрацию в реальном масштабе времени информации об аварийных и установившихся процессах; Ø Производить комплексную обработку информации; Ø Архивировать информацию; Ø Отображать информацию в графических и табличных формах; Ø Управлять энергетическим объектом; Ø Производить анализ установившихся режимов и аварийных процессов; Ø Создавать различные отчетные документы и ведомости по состоянию энергообъекта.

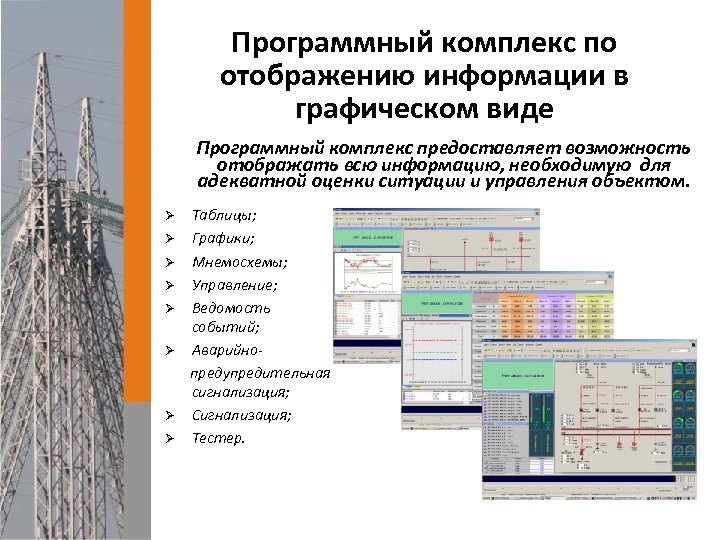

Программный комплекс по отображению информации в графическом виде Программный комплекс предоставляет возможность отображать всю информацию, необходимую для адекватной оценки ситуации и управления объектом. Ø Ø Ø Ø Таблицы; Графики; Мнемосхемы; Управление; Ведомость событий; Аварийнопредупредительная сигнализация; Сигнализация; Тестер.
Встроенный графический редактор TOPAZ Программный комплекс предоставляет возможность подготовки экранных форм с помощью встроенного графического редактора с возможностью одновременной привязки к базе данных.
Экспертная система для логической обработки данных Обработка нормальных и аварийных сигналов и событий Собранная на сервере информация обрабатывается дополнительным программным модулем, позволяющим сформировать логические сигналы по критериям, заданным пользователем. Разработан набор шаблонов для обработки информации.
В библиотеку микропроцессорных устройств СКАДА-НИИПТ включены: Ø Ø Ø Ø Ø НПП «ЭКРА» (г. Чебоксары); НПФ «Радиус» (г. Зеленоград); НТЦ «Механотроника» (г. С. -Петербург); «AББ Реле – Чебоксары» ; ЗАО «Прософт Системы» (г. Екатеринбург); Шнайдер Электрик (г. Москва); Siemens; Areva; SEL; Satec. ОАО «НИИПТ» выполняет интеграцию с устройствами РАС таких производителей как: Ø Ø Ø ООО «Парма» ; НПФ «Энерго. Союз» ; НТЦ «Госан» ; ООО «ИЦ Бреслер» ; «ВЭИ-Барс» .
Программный комплекс для управления микропроцессорными устройствами Единый интерфейс для считывания информации и параметризации различных микропроцессорных устройств в составе АСУ ТП объекта.

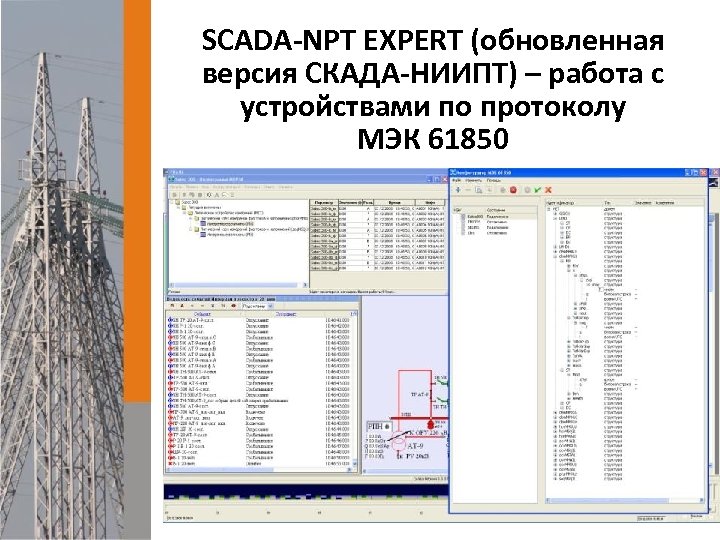

SCADA-NPT EXPERT (обновленная версия СКАДА-НИИПТ) – работа с устройствами по протоколу МЭК 61850

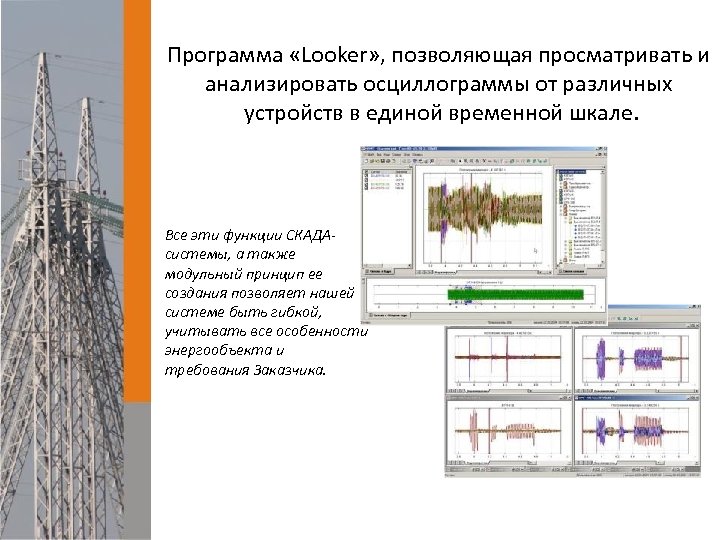

Программа «Looker» , позволяющая просматривать и анализировать осциллограммы от различных устройств в единой временной шкале. Все эти функции СКАДАсистемы, а также модульный принцип ее создания позволяет нашей системе быть гибкой, учитывать все особенности энергообъекта и требования Заказчика.
Ø Ø Ø Документирование и обработка информации Суточная ведомость; Аварийный отчет; Учет электроэнергии; Статистика работы оборудования; Контроль качества электроэнергии; Ресурс оборудования.
Актуальность создания ПТК АСУ ТП на базе СКАДА-НИИПТ и контроллеров присоединения Satec Построение АСУ ТП на базе СКАДА-НИИПТ, контроллеров Satec и информации от МПРЗА является актуальным в современных экономических условиях решением, т. к. позволяет сократить финансовые затраты на реализацию системы, сохраняя высокую надежность и эффективность работы АСУ ТП, позволяя в дальнейшем при необходимости расширить систему. Такой выбор технических и программных средств для разработки и внедрения АСУ ТП обусловлен наиболее приемлемым сочетанием «цена-качество» , соответствует всем современным требованиям энергетического рынка и позволяет учитывать особенности российской энергетики и пожелания Заказчика.
