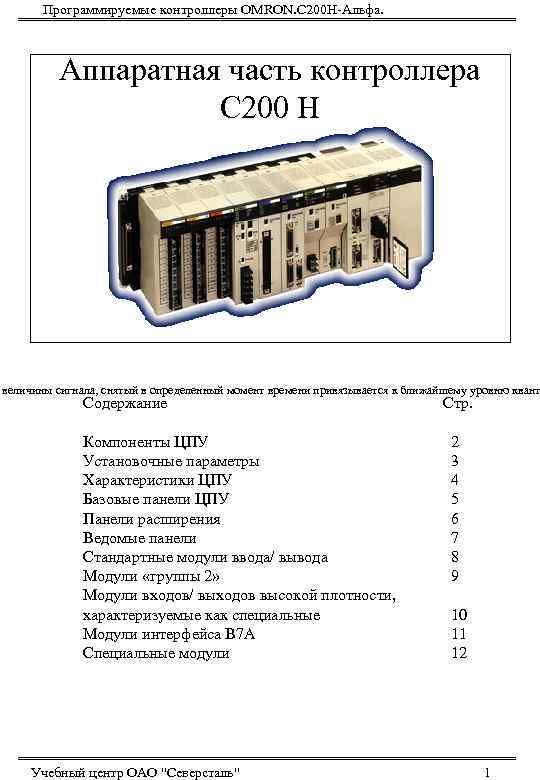

Программируемые контроллеры OMRON. С 200 Н-Альфа. Аппаратная часть контроллера С 200 Н величины сигнала, Программируемые контроллеры OMRON. С 200 Н-Альфа. Аппаратная часть контроллера С 200 Н величины сигнала, снятый в определенный момент времени привязывается к ближайшему уровню квант Содержание Компоненты ЦПУ Установочные параметры Характеристики ЦПУ Базовые панели ЦПУ Панели расширения Ведомые панели Стандартные модули ввода/ вывода Модули «группы 2» Модули входов/ выходов высокой плотности, характеризуемые как специальные Модули интерфейса В 7 А Специальные модули Учебный центр ОАО "Северсталь" Стр. 2 3 4 5 6 7 8 9 10 11 12 1

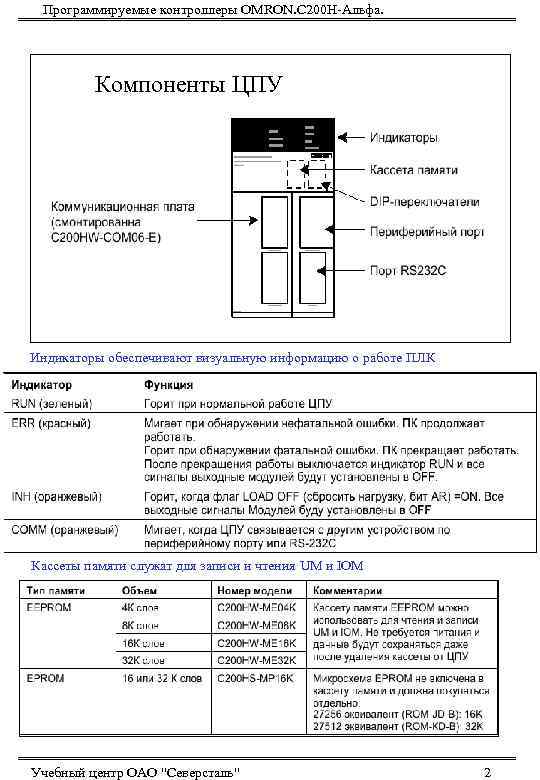

Программируемые контроллеры OMRON. С 200 Н-Альфа. Компоненты ЦПУ Индикаторы обеспечивают визуальную информацию о работе Программируемые контроллеры OMRON. С 200 Н-Альфа. Компоненты ЦПУ Индикаторы обеспечивают визуальную информацию о работе ПЛК Кассеты памяти служат для записи и чтения UM и IOM Учебный центр ОАО "Северсталь" 2

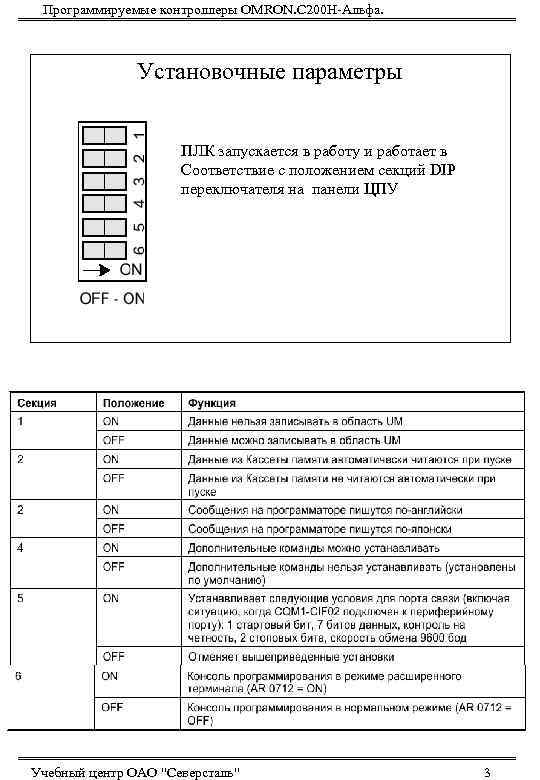

Программируемые контроллеры OMRON. С 200 Н-Альфа. Установочные параметры ПЛК запускается в работу и работает Программируемые контроллеры OMRON. С 200 Н-Альфа. Установочные параметры ПЛК запускается в работу и работает в Соответствие с положением секций DIP переключателя на панели ЦПУ Учебный центр ОАО "Северсталь" 3

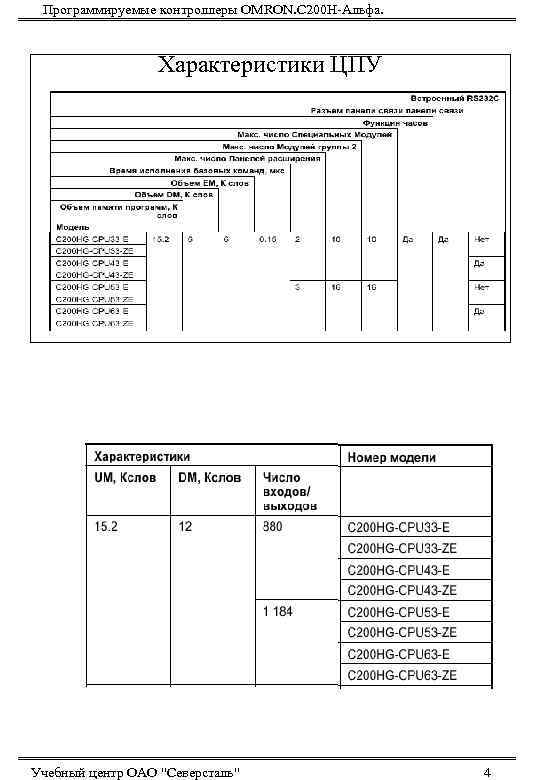

Программируемые контроллеры OMRON. С 200 Н-Альфа. Характеристики ЦПУ Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Характеристики ЦПУ Учебный центр ОАО "Северсталь" 4

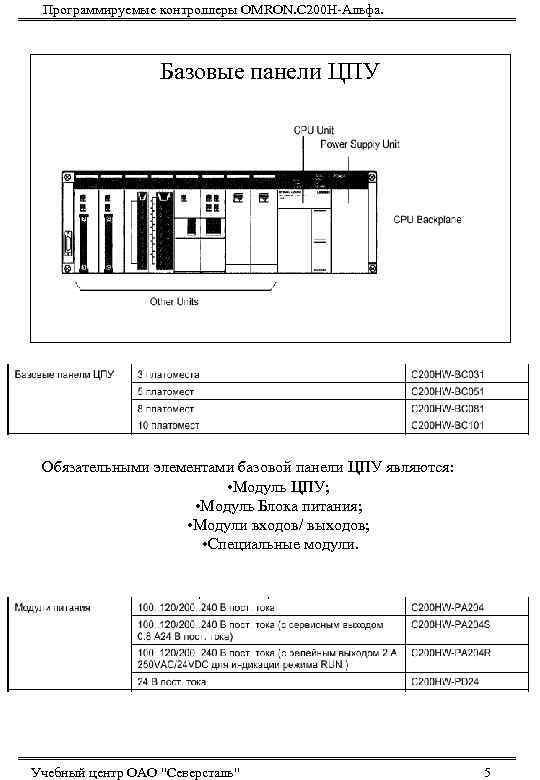

Программируемые контроллеры OMRON. С 200 Н-Альфа. Базовые панели ЦПУ Обязательными элементами базовой панели ЦПУ Программируемые контроллеры OMRON. С 200 Н-Альфа. Базовые панели ЦПУ Обязательными элементами базовой панели ЦПУ являются: • Модуль ЦПУ; • Модуль Блока питания; • Модули входов/ выходов; • Специальные модули. Учебный центр ОАО "Северсталь" 5

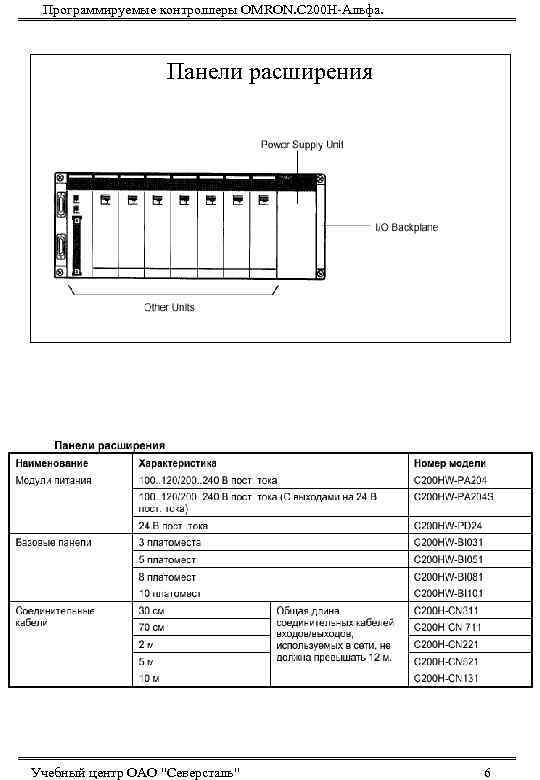

Программируемые контроллеры OMRON. С 200 Н-Альфа. Панели расширения Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Панели расширения Учебный центр ОАО "Северсталь" 6

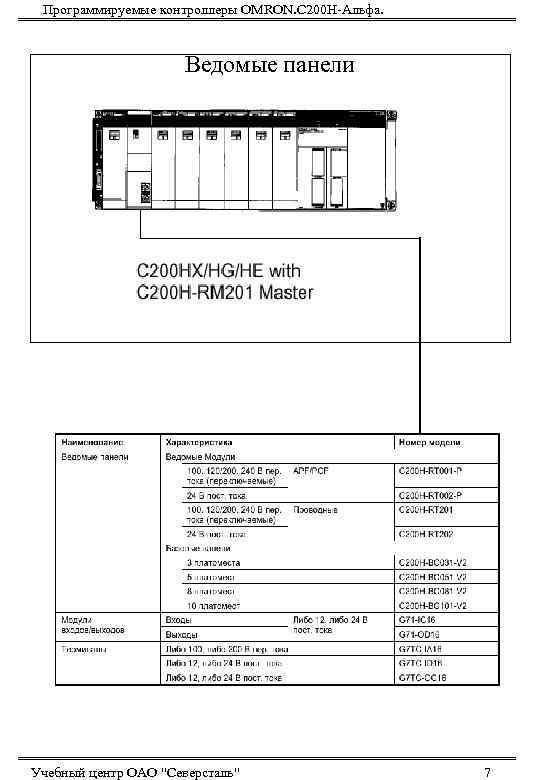

Программируемые контроллеры OMRON. С 200 Н-Альфа. Ведомые панели Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Ведомые панели Учебный центр ОАО "Северсталь" 7

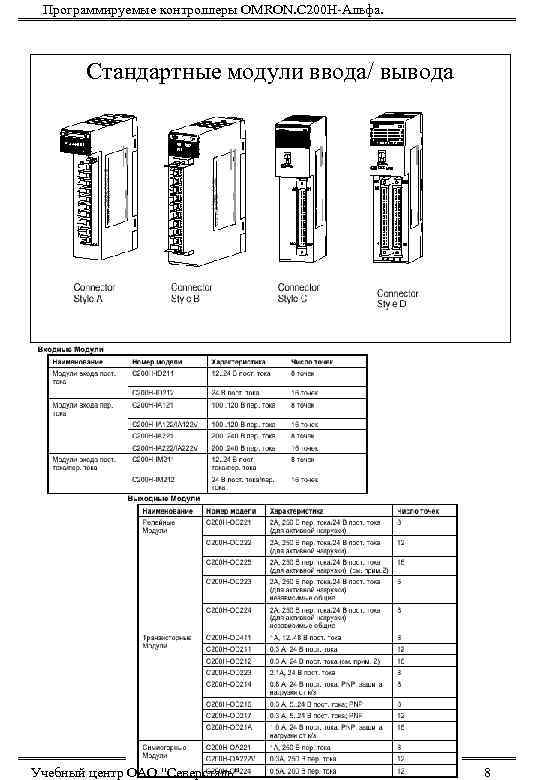

Программируемые контроллеры OMRON. С 200 Н-Альфа. Стандартные модули ввода/ вывода Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Стандартные модули ввода/ вывода Учебный центр ОАО "Северсталь" 8

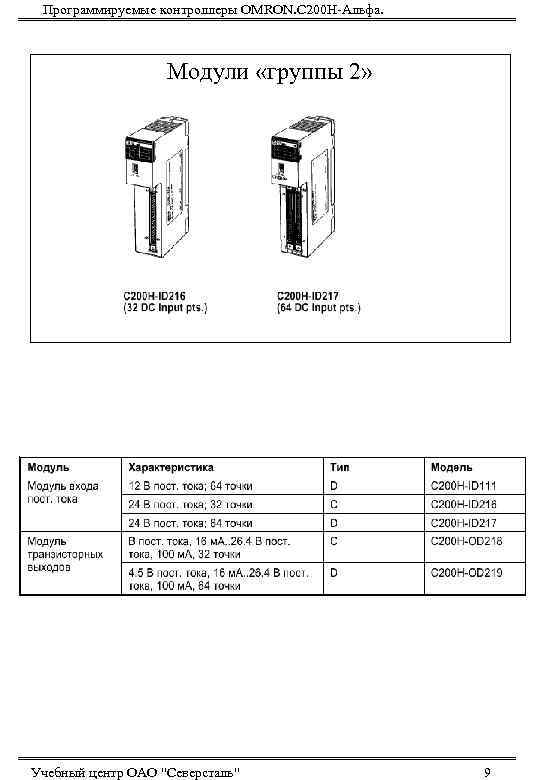

Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули «группы 2» Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули «группы 2» Учебный центр ОАО "Северсталь" 9

Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули входов / выходов высокой плотности, характеризуемые как Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули входов / выходов высокой плотности, характеризуемые как специальные Учебный центр ОАО "Северсталь" 10

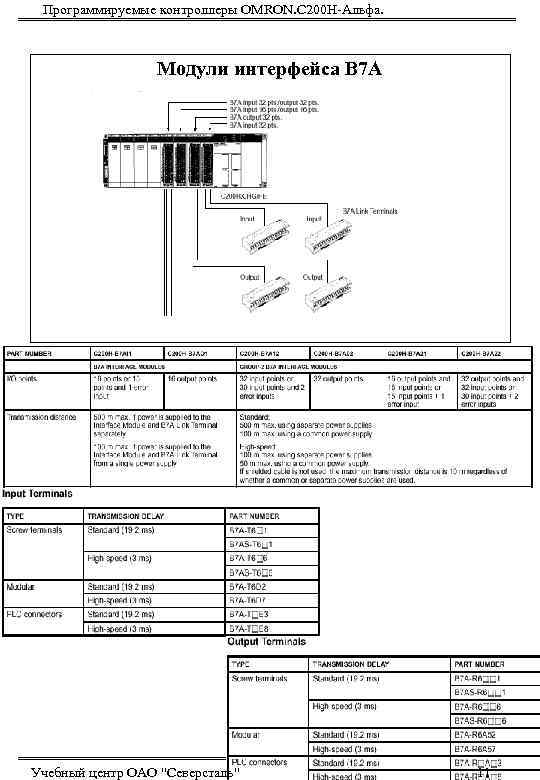

Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули интерфейса В 7 А Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Модули интерфейса В 7 А Учебный центр ОАО "Северсталь" 11

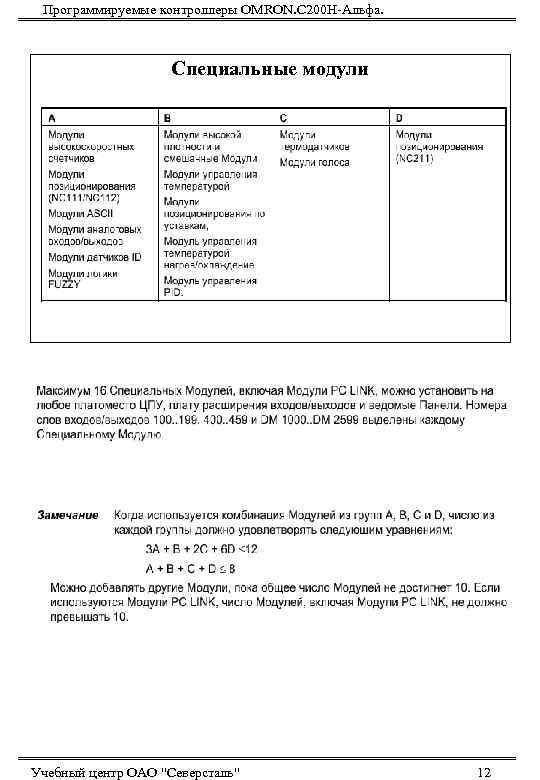

Программируемые контроллеры OMRON. С 200 Н-Альфа. Специальные модули Учебный центр ОАО Программируемые контроллеры OMRON. С 200 Н-Альфа. Специальные модули Учебный центр ОАО "Северсталь" 12
