Programmable Logic Controller LG PLC bemutatása LG Industrial Systems Co. , Ltd. YERUHAM Kft 2001. 02. LGIS
1. LG Industrial Systems - PLC termékek és piaci részesedés Koreában Program kapacitás 30 k steps GLOFA- Sorozat 15 k steps . Device. Net, Profibus-DP, Ether. Net és számos kommunikációs hálózat MASTER-K SERIES. Kis berendezések vezérlésére alkalmas. Rendkivül gazdaságos 256 db 16. 000 db Max I/O db-szám GLOFA-GM sorozat : IEC 61131 -3 szabvány szerint Nyitott Nyelv, Nyitott Hálózat GM 7 Master-K Series : Flexible, Compact and Proven Reliablity Az IEC 61131 -3 nemzetközi szabványnak megfelelö Multi-funkcionális rendszerhez alkalmazható. GM 6 GM 4 GM 1/2 Operator Interface K 80 S K 200 S K 300 S 1000 S -. I/O Point : 10 ~ 1, 024 -. Analog I/Os, RTD, TC, HSC, Position etc. -. Built-In 2 Serial Port, Field. Bus, Modbus, DF 1 (Full Duplex) Available -. Windows 95/98/NT Based Programming Tool -. 3. 5”, LCD Mono, - 7. 6”, LCD Mono. -. 10. 4” TFT Color LCD -. Windows alapu programozó eszköz GMR -. I/O db-szám : 10 ~ 16. 000 -. Nyitott hálózat lehetösége: Device. Net, Profibus-DP, Ether. Net és Modbus, DF 1(Full Duplex) lehetséges -. Analog I/O, RTD, TC, HSC, Pozicionálás stb. . -. Windows 95/98/NT alapu programozó szoftver ( GMWin ) YERUHAM Kft K 10 S 1 1999 Teljes piac : 107 Mil. US$ LGIS

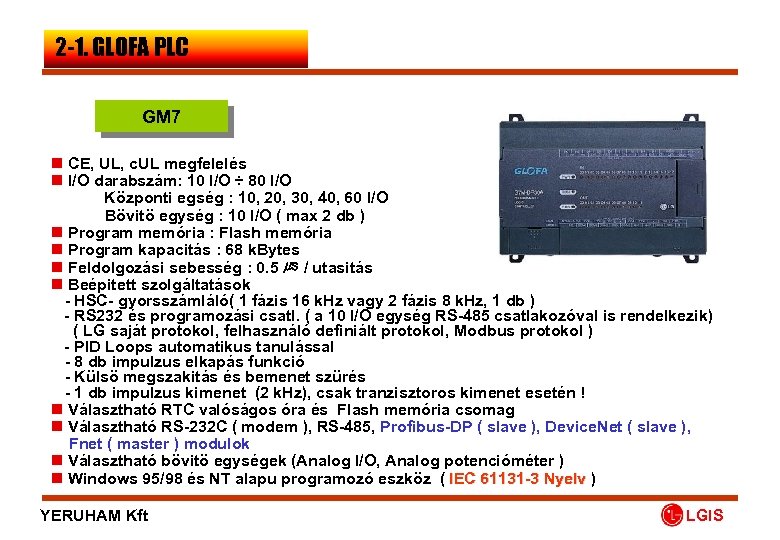

2 -1. GLOFA PLC GM 7 n CE, UL, c. UL megfelelés n I/O darabszám: 10 I/O ÷ 80 I/O Központi egség : 10, 20, 30, 40, 60 I/O Bövitö egység : 10 I/O ( max 2 db ) n Program memória : Flash memória n Program kapacitás : 68 k. Bytes n Feldolgozási sebesség : 0. 5 ㎲ / utasitás n Beépitett szolgáltatások - HSC- gyorsszámláló( 1 fázis 16 k. Hz vagy 2 fázis 8 k. Hz, 1 db ) - RS 232 és programozási csatl. ( a 10 I/O egység RS-485 csatlakozóval is rendelkezik) ( LG saját protokol, felhasználó definiált protokol, Modbus protokol ) - PID Loops automatikus tanulással - 8 db impulzus elkapás funkció - Külsö megszakitás és bemenet szürés - 1 db impulzus kimenet (2 k. Hz), csak tranzisztoros kimenet esetén ! n Választható RTC valóságos óra és Flash memória csomag n Választható RS-232 C ( modem ), RS-485, Profibus-DP ( slave ), Device. Net ( slave ), Fnet ( master ) modulok n Választható bövitö egységek (Analog I/O, Analog potencióméter ) n Windows 95/98 és NT alapu programozó eszköz ( IEC 61131 -3 Nyelv ) YERUHAM Kft LGIS

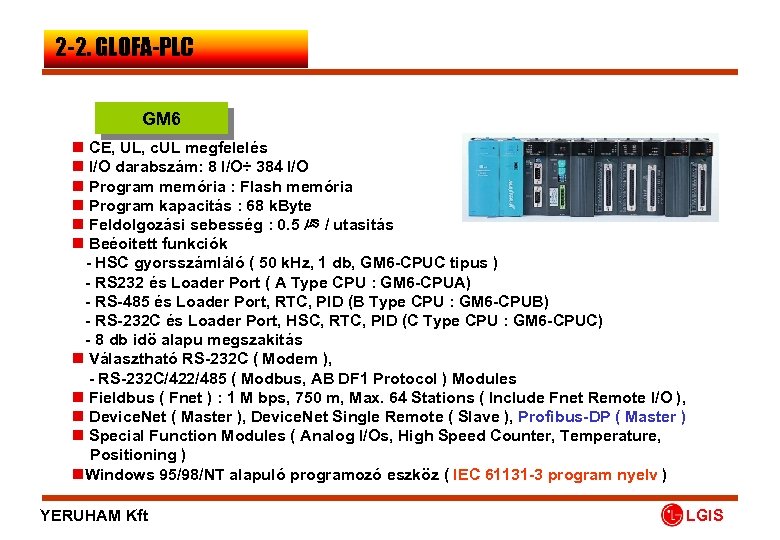

2 -2. GLOFA-PLC GM 6 n CE, UL, c. UL megfelelés n I/O darabszám: 8 I/O÷ 384 I/O n Program memória : Flash memória n Program kapacitás : 68 k. Byte n Feldolgozási sebesség : 0. 5 ㎲ / utasitás n Beéoitett funkciók - HSC gyorsszámláló ( 50 k. Hz, 1 db, GM 6 -CPUC tipus ) - RS 232 és Loader Port ( A Type CPU : GM 6 -CPUA) - RS-485 és Loader Port, RTC, PID (B Type CPU : GM 6 -CPUB) - RS-232 C és Loader Port, HSC, RTC, PID (C Type CPU : GM 6 -CPUC) - 8 db idö alapu megszakitás n Választható RS-232 C ( Modem ), - RS-232 C/422/485 ( Modbus, AB DF 1 Protocol ) Modules n Fieldbus ( Fnet ) : 1 M bps, 750 m, Max. 64 Stations ( Include Fnet Remote I/O ), n Device. Net ( Master ), Device. Net Single Remote ( Slave ), Profibus-DP ( Master ) n Special Function Modules ( Analog I/Os, High Speed Counter, Temperature, Positioning ) n. Windows 95/98/NT alapuló programozó eszköz ( IEC 61131 -3 program nyelv ) YERUHAM Kft LGIS
2 -4. GLOFA-GM Programozó szoftver ( GM-Win ) GLOFA-GM PLC-k részére IEC 61131 -3 Nemzetközi szabványon alapuló - IL, LD, SFC programozási nyelv OFF-line szimulációs lehetöség ( GM-WIN S/W ) - Ez a továbbfejlesztett technológia a közeljövö szoftver PLC-jét vetiti elöre Management by secret files using User defined function or function block Valamennyi GLOFA sorozatu PLC-vel ( GM 1 / 2 / 3 / 4 / 6 / 7 ) kompatíbilis csatolás Alternativ adatletöltés - execution file only to secure source program - upload program to upload source file for editing a program Részleges programfuttatás lehetséges ( Debug / nyomkövetés ) - Tovább lépés, Megszakitási pont ( Scan megszakitás, Paraméter cím / adat megszakitás ) Run / futás üzemmódban is lehetséges a program szerkesztése No need to make a complex network program(Frame Editing Tool to match other protocols) Simple Frame Editor Tool enables to replace old complex programs for the communication protocol. YERUHAM Kft LGIS

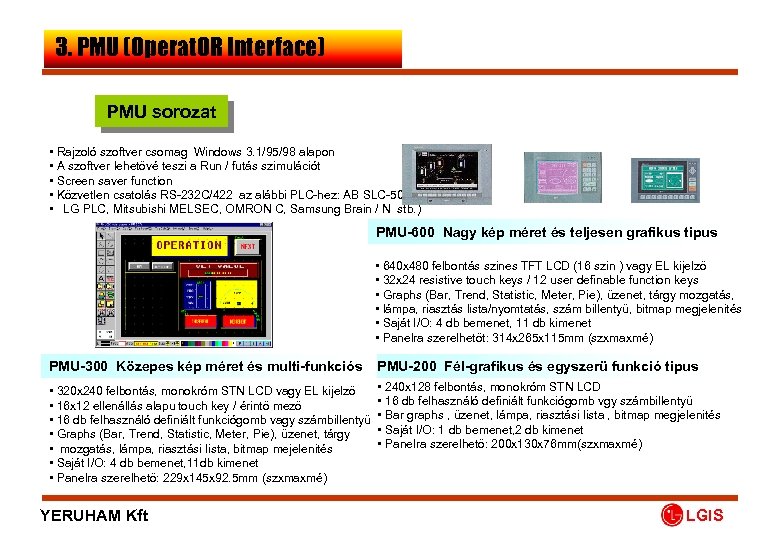

3. PMU (Operat. OR Interface) PMU sorozat • Rajzoló szoftver csomag Windows 3. 1/95/98 alapon • A szoftver lehetövé teszi a Run / futás szimulációt • Screen saver function • Közvetlen csatolás RS-232 C/422 az alábbi PLC-hez: AB SLC-500, • LG PLC, Mitsubishi MELSEC, OMRON C, Samsung Brain / N stb. ) PMU-600 Nagy kép méret és teljesen grafikus tipus • 640 x 480 felbontás szines TFT LCD (16 szin ) vagy EL kijelzö • 32 x 24 resistive touch keys / 12 user definable function keys • Graphs (Bar, Trend, Statistic, Meter, Pie), üzenet, tárgy mozgatás, • lámpa, riasztás lista/nyomtatás, szám billentyü, bitmap megjelenités • Saját I/O: 4 db bemenet, 11 db kimenet • Panelra szerelhetöt: 314 x 265 x 115 mm (szxmaxmé) PMU-300 Közepes kép méret és multi-funkciós PMU-200 Fél-grafikus és egyszerü funkció tipus • 320 x 240 felbontás, monokróm STN LCD vagy EL kijelzö • 16 x 12 ellenállás alapu touch key / érintö mezö • 16 db felhasználó definiált funkciógomb vagy számbillentyü • Graphs (Bar, Trend, Statistic, Meter, Pie), üzenet, tárgy • mozgatás, lámpa, riasztási lista, bitmap mejelenités • Saját I/O: 4 db bemenet, 11 db kimenet • Panelra szerelhetö: 229 x 145 x 92. 5 mm (szxmaxmé) • 240 x 128 felbontás, monokróm STN LCD • 16 db felhasználó definiált funkciógomb vgy számbillentyü • Bar graphs , üzenet, lámpa, riasztási lista , bitmap megjelenités • Saját I/O: 1 db bemenet, 2 db kimenet • Panelra szerelhetö: 200 x 130 x 76 mm(szxmaxmé) YERUHAM Kft LGIS

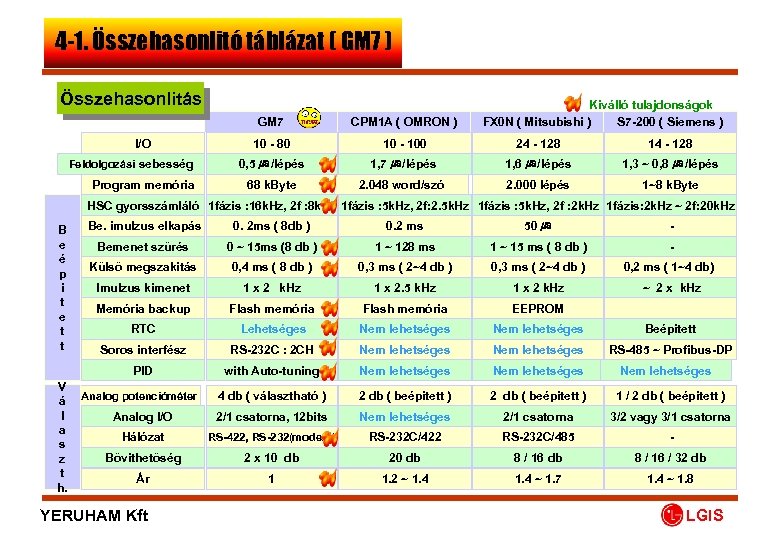

4 -1. Összehasonlitó táblázat ( GM 7 ) Összehasonlitás Kiválló tulajdonságok FX 0 N ( Mitsubishi ) S 7 -200 ( Siemens ) GM 7 I/O Feldolgozási sebesség Program memória CPM 1 A ( OMRON ) 10 - 80 10 - 100 24 - 128 14 - 128 0, 5 ㎲/lépés 1, 7 ㎲/lépés 1, 6 ㎲/lépés 1, 3 ~ 0, 8 ㎲/lépés 68 k. Byte 2. 048 word/szó 2. 000 lépés 1~8 k. Byte HSC gyorsszámláló 1 fázis : 16 k. Hz, 2 f : 8 k. Hz 1 fázis : 5 k. Hz, 2 f: 2. 5 k. Hz 1 fázis : 5 k. Hz, 2 f : 2 k. Hz 1 fázis: 2 k. Hz ~ 2 f: 20 k. Hz V á l a s z t h. Be. imulzus elkapás 0. 2 ms ( 8 db ) 0. 2 ms 50 ㎲ - Bemenet szürés 0 ~ 15 ms (8 db ) 1 ~ 128 ms 1 ~ 15 ms ( 8 db ) - Külsö megszakitás 0, 4 ms ( 8 db ) 0, 3 ms ( 2~4 db ) 0, 2 ms ( 1~4 db) Imulzus kimenet 1 x 2 k. Hz 1 x 2. 5 k. Hz 1 x 2 k. Hz ~ 2 x k. Hz Memória backup Flash memória EEPROM RTC Lehetséges Nem lehetséges Beépitett Soros interfész RS-232 C : 2 CH Nem lehetséges RS-485 ~ Profibus-DP PID B e é p i t e t t with Auto-tuning Nem lehetséges 4 db ( választható ) 2 db ( beépitett ) 1 / 2 db ( beépitett ) Analog I/O 2/1 csatorna, 12 bits Nem lehetséges 2/1 csatorna 3/2 vagy 3/1 csatorna Hálózat RS-422, RS-232(modem) RS-232 C/422 RS-232 C/485 - Bövithetöség 2 x 10 db 20 db 8 / 16 / 32 db Ár 1 1. 2 ~ 1. 4 ~ 1. 7 1. 4 ~ 1. 8 Analog potencióméter YERUHAM Kft Nem lehetséges LGIS

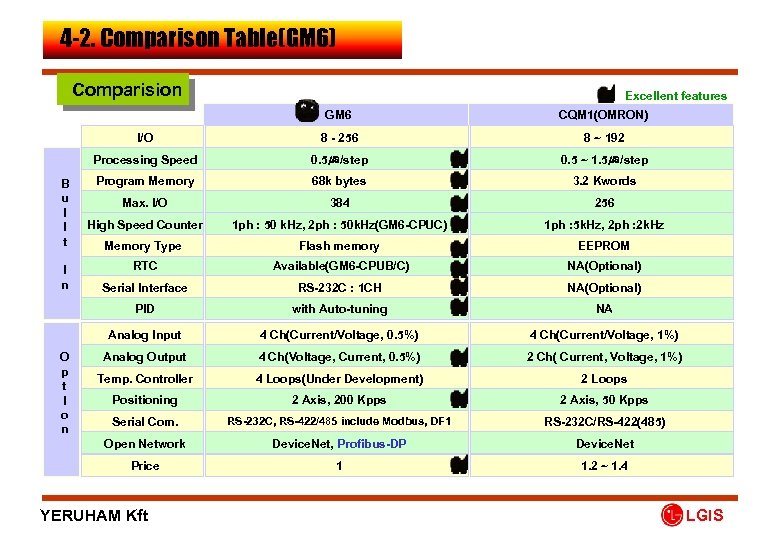

4 -2. Comparison Table(GM 6) Comparision Excellent features GM 6 I/O 0. 5 ㎲/step 0. 5 ~ 1. 5 ㎲/step Program Memory 68 k bytes 3. 2 Kwords Max. I/O 384 256 High Speed Counter 1 ph : 50 k. Hz, 2 ph : 50 k. Hz(GM 6 -CPUC) 1 ph : 5 k. Hz, 2 ph : 2 k. Hz Memory Type Flash memory EEPROM RTC Available(GM 6 -CPUB/C) NA(Optional) Serial Interface RS-232 C : 1 CH NA(Optional) with Auto-tuning NA Analog Input 4 Ch(Current/Voltage, 0. 5%) 4 Ch(Current/Voltage, 1%) Analog Output 4 Ch(Voltage, Current, 0. 5%) 2 Ch( Current, Voltage, 1%) Temp. Controller 4 Loops(Under Development) 2 Loops Positioning 2 Axis, 200 Kpps 2 Axis, 50 Kpps Serial Com. RS-232 C, RS-422/485 include Modbus, DF 1 RS-232 C/RS-422(485) Open Network Device. Net, Profibus-DP Device. Net Price O p t I o n 8 ~ 192 PID I n 8 - 256 Processing Speed B u I l t CQM 1(OMRON) 1 1. 2 ~ 1. 4 YERUHAM Kft LGIS
5. Minöségi bizonyitványok GLOFA-GM PMU • GM 7 • ISO 9001 • GM 6 • ISO 14001 • PMU-200, PMU-300, PMU-600 • PMU : CE Listed Only ( c. UL, UL Pending ) YERUHAM Kft LGIS
5 -1. Minöség ellenörzés & Assurance 2. lépés Bejérkezö alkatrészek ellenörzése Β - teszt Defective Rate Management Trend Fejlesztés & termék megbizhatóság YERUHAM Kft Eletromos & elektronikus teszt Folyamatos idöszakos ellenörzés Gyorsitott élettartam teszt Sorozatgyártás Mechanikai teszt Környezeti teszt Sorozat gyártás minöség biztositás Keep Rate < 2, 500 ppm (0. 25%) 1. lépés LGIS

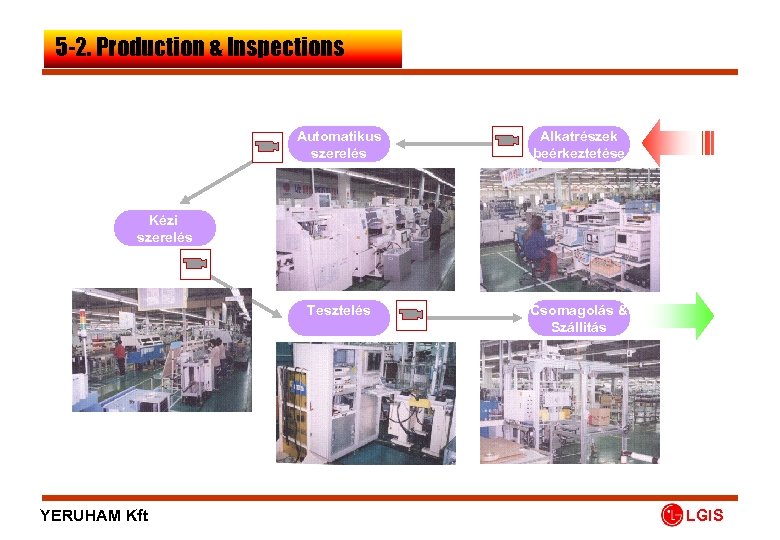

5 -2. Production & Inspections Automatikus szerelés Alkatrészek beérkeztetése Tesztelés Csomagolás & Szállitás Kézi szerelés YERUHAM Kft LGIS
5 -3. Test Equipments & Facilities Elektromos teszt Környezeti teszt YERUHAM Kft Mechanikai teszt Gyorsitott élettartam teszt LGIS

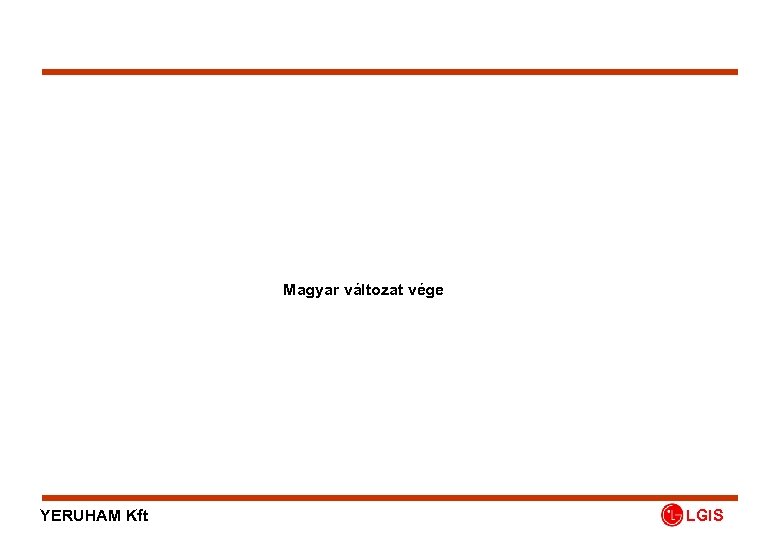

Magyar változat vége YERUHAM Kft LGIS

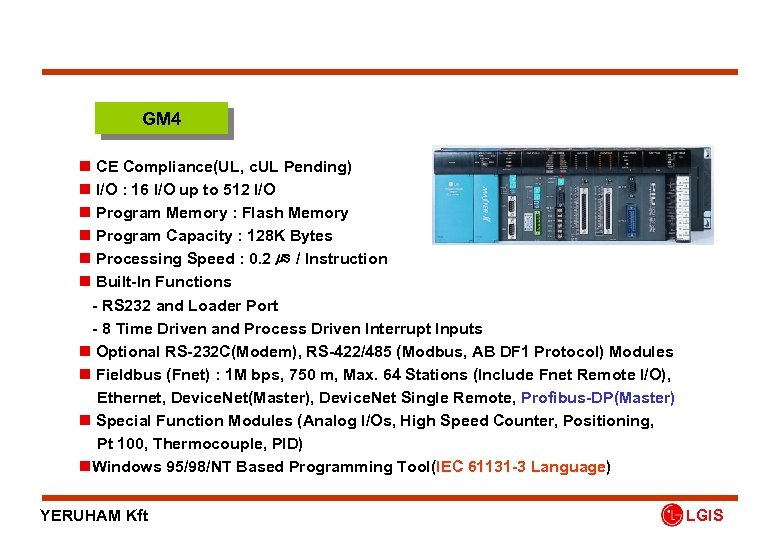

GM 4 n CE Compliance(UL, c. UL Pending) n I/O : 16 I/O up to 512 I/O n Program Memory : Flash Memory n Program Capacity : 128 K Bytes n Processing Speed : 0. 2 ㎲ / Instruction n Built-In Functions - RS 232 and Loader Port - 8 Time Driven and Process Driven Interrupt Inputs n Optional RS-232 C(Modem), RS-422/485 (Modbus, AB DF 1 Protocol) Modules n Fieldbus (Fnet) : 1 M bps, 750 m, Max. 64 Stations (Include Fnet Remote I/O), Ethernet, Device. Net(Master), Device. Net Single Remote, Profibus-DP(Master) n Special Function Modules (Analog I/Os, High Speed Counter, Positioning, Pt 100, Thermocouple, PID) n. Windows 95/98/NT Based Programming Tool(IEC 61131 -3 Language) YERUHAM Kft LGIS

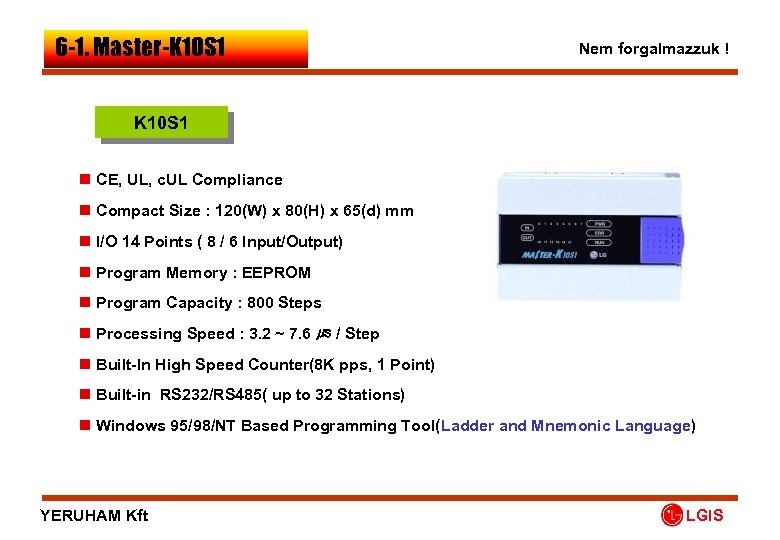

6 -1. Master-K 10 S 1 Nem forgalmazzuk ! K 10 S 1 n CE, UL, c. UL Compliance n Compact Size : 120(W) x 80(H) x 65(d) mm n I/O 14 Points ( 8 / 6 Input/Output) n Program Memory : EEPROM n Program Capacity : 800 Steps n Processing Speed : 3. 2 ~ 7. 6 ㎲ / Step n Built-In High Speed Counter(8 K pps, 1 Point) n Built-in RS 232/RS 485( up to 32 Stations) n Windows 95/98/NT Based Programming Tool(Ladder and Mnemonic Language) YERUHAM Kft LGIS

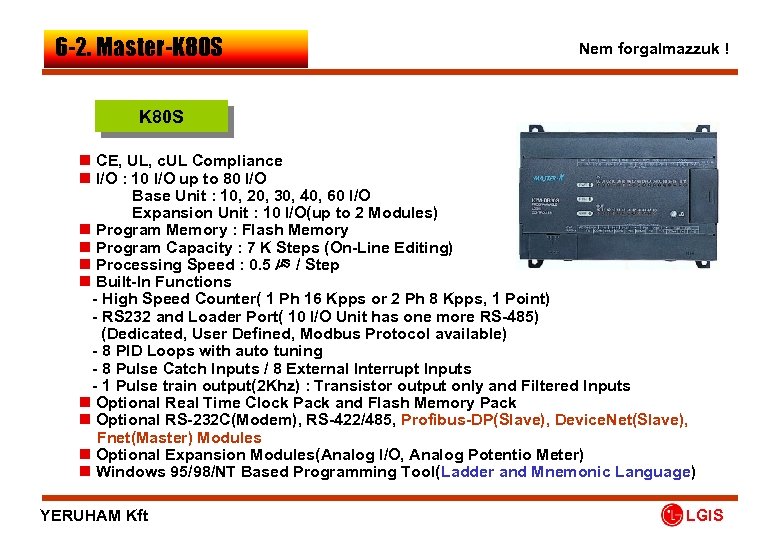

6 -2. Master-K 80 S Nem forgalmazzuk ! K 80 S n CE, UL, c. UL Compliance n I/O : 10 I/O up to 80 I/O Base Unit : 10, 20, 30, 40, 60 I/O Expansion Unit : 10 I/O(up to 2 Modules) n Program Memory : Flash Memory n Program Capacity : 7 K Steps (On-Line Editing) n Processing Speed : 0. 5 ㎲ / Step n Built-In Functions - High Speed Counter( 1 Ph 16 Kpps or 2 Ph 8 Kpps, 1 Point) - RS 232 and Loader Port( 10 I/O Unit has one more RS-485) (Dedicated, User Defined, Modbus Protocol available) - 8 PID Loops with auto tuning - 8 Pulse Catch Inputs / 8 External Interrupt Inputs - 1 Pulse train output(2 Khz) : Transistor output only and Filtered Inputs n Optional Real Time Clock Pack and Flash Memory Pack n Optional RS-232 C(Modem), RS-422/485, Profibus-DP(Slave), Device. Net(Slave), Fnet(Master) Modules n Optional Expansion Modules(Analog I/O, Analog Potentio Meter) n Windows 95/98/NT Based Programming Tool(Ladder and Mnemonic Language) YERUHAM Kft LGIS

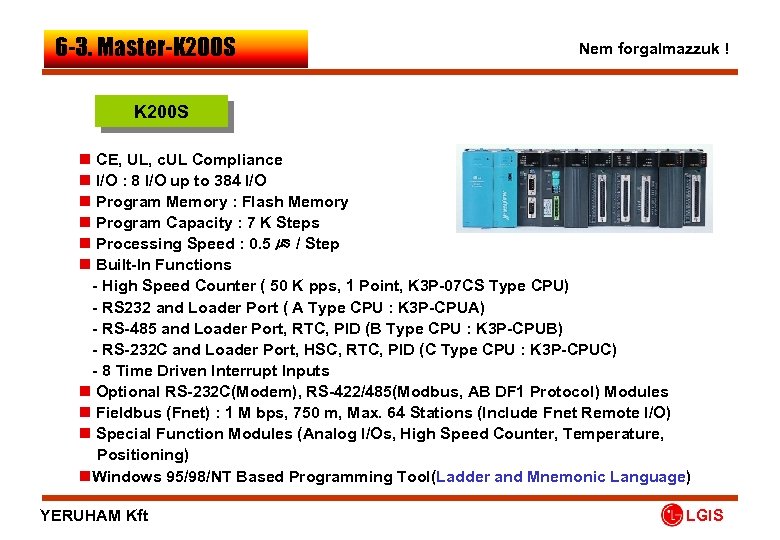

6 -3. Master-K 200 S Nem forgalmazzuk ! K 200 S n CE, UL, c. UL Compliance n I/O : 8 I/O up to 384 I/O n Program Memory : Flash Memory n Program Capacity : 7 K Steps n Processing Speed : 0. 5 ㎲ / Step n Built-In Functions - High Speed Counter ( 50 K pps, 1 Point, K 3 P-07 CS Type CPU) - RS 232 and Loader Port ( A Type CPU : K 3 P-CPUA) - RS-485 and Loader Port, RTC, PID (B Type CPU : K 3 P-CPUB) - RS-232 C and Loader Port, HSC, RTC, PID (C Type CPU : K 3 P-CPUC) - 8 Time Driven Interrupt Inputs n Optional RS-232 C(Modem), RS-422/485(Modbus, AB DF 1 Protocol) Modules n Fieldbus (Fnet) : 1 M bps, 750 m, Max. 64 Stations (Include Fnet Remote I/O) n Special Function Modules (Analog I/Os, High Speed Counter, Temperature, Positioning) n. Windows 95/98/NT Based Programming Tool(Ladder and Mnemonic Language) YERUHAM Kft LGIS

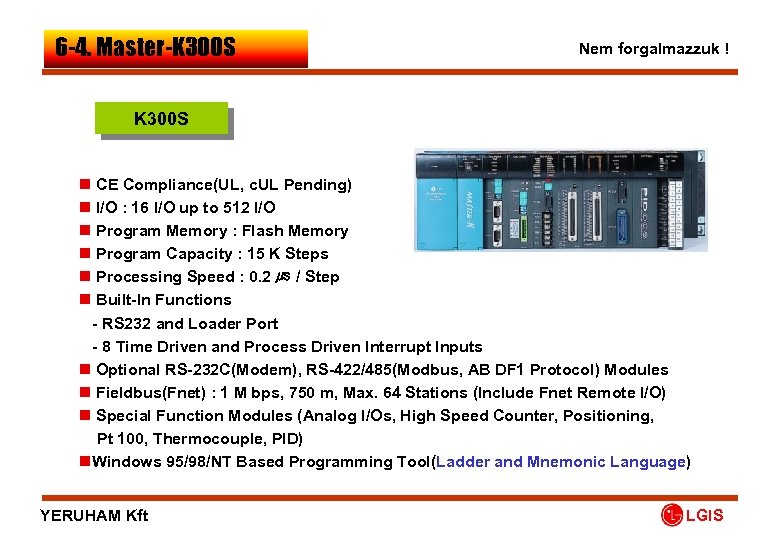

6 -4. Master-K 300 S Nem forgalmazzuk ! K 300 S n CE Compliance(UL, c. UL Pending) n I/O : 16 I/O up to 512 I/O n Program Memory : Flash Memory n Program Capacity : 15 K Steps n Processing Speed : 0. 2 ㎲ / Step n Built-In Functions - RS 232 and Loader Port - 8 Time Driven and Process Driven Interrupt Inputs n Optional RS-232 C(Modem), RS-422/485(Modbus, AB DF 1 Protocol) Modules n Fieldbus(Fnet) : 1 M bps, 750 m, Max. 64 Stations (Include Fnet Remote I/O) n Special Function Modules (Analog I/Os, High Speed Counter, Positioning, Pt 100, Thermocouple, PID) n. Windows 95/98/NT Based Programming Tool(Ladder and Mnemonic Language) YERUHAM Kft LGIS

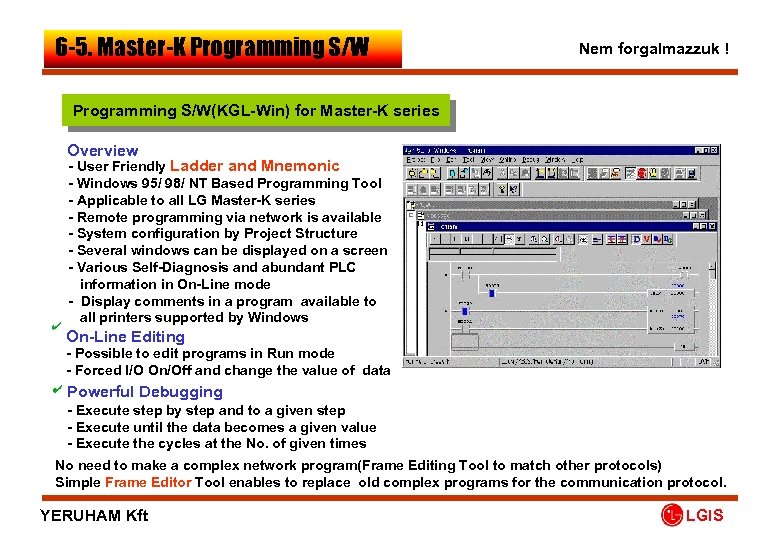

6 -5. Master-K Programming S/W Nem forgalmazzuk ! Programming S/W(KGL-Win) for Master-K series Overview - User Friendly Ladder and Mnemonic - Windows 95/ 98/ NT Based Programming Tool - Applicable to all LG Master-K series - Remote programming via network is available - System configuration by Project Structure - Several windows can be displayed on a screen - Various Self-Diagnosis and abundant PLC information in On-Line mode - Display comments in a program available to all printers supported by Windows On-Line Editing - Possible to edit programs in Run mode - Forced I/O On/Off and change the value of data Powerful Debugging - Execute step by step and to a given step - Execute until the data becomes a given value - Execute the cycles at the No. of given times No need to make a complex network program(Frame Editing Tool to match other protocols) Simple Frame Editor Tool enables to replace old complex programs for the communication protocol. YERUHAM Kft LGIS
5. Minöségi bizonyitványok Master-K GLOFA-GM PMU • K 10 S 1, K 80 S, K 200 S, K 300 S • ISO 9001 • GM 7, GM 6, GM 4 • ISO 14001 • PMU-200, PMU-300, PMU-600 • K 300 S, GM 4, PMU : CE Listed Only ( c. UL, UL Pending ) YERUHAM Kft LGIS
