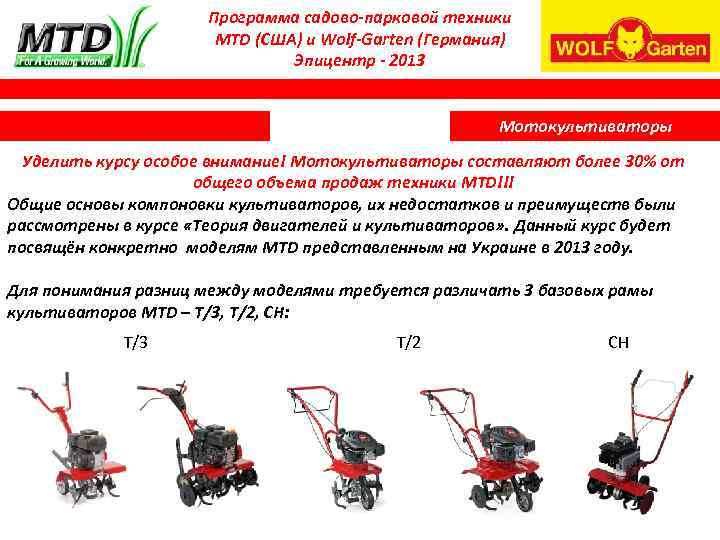

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Мотокультиваторы Уделить курсу особое внимание! Мотокультиваторы составляют более 30% от общего объема продаж техники MTD!!! Общие основы компоновки культиваторов, их недостатков и преимуществ были рассмотрены в курсе «Теория двигателей и культиваторов» . Данный курс будет посвящён конкретно моделям MTD представленным на Украине в 2013 году. Для понимания разниц между моделями требуется различать 3 базовых рамы культиваторов MTD – Т/3, Т/2, СН: Т/3 Т/2 СН

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Понятия Мотокультиваторы Рычаг Рукоять Двигатель Приводной механизм Сошник Редуктор Фрезы Транспортные колеса Диски защиты растений Транспортные колеса

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Ременной привод Типы приводных передач Принцип работы мотокультиватором заключается в том, что оператор, держась за рукоять, давит на сошник при вращающихся фрезах. Сошник играет роль якоря. При сильной нагрузке на сошник машина стоит на месте вырывая фрезами яму под собой. При выходе на нужную глубину культивации оператор ослабляет нагрузку на сошник – культиватор начинает движение вперед двигаясь на заданной глубине. Транспортные колеса в режиме культивации не участвуют (снимаются или переводятся в рабочий режим). При отсутствии навыка рекомендуется покачивать культиватор из стороны в сторону. Высота рукояти регулируется (наклоном или за счет сошника) так, что бы у оператора была ровная спина, и регулировка давления происходила за счет вертикального хода рук.

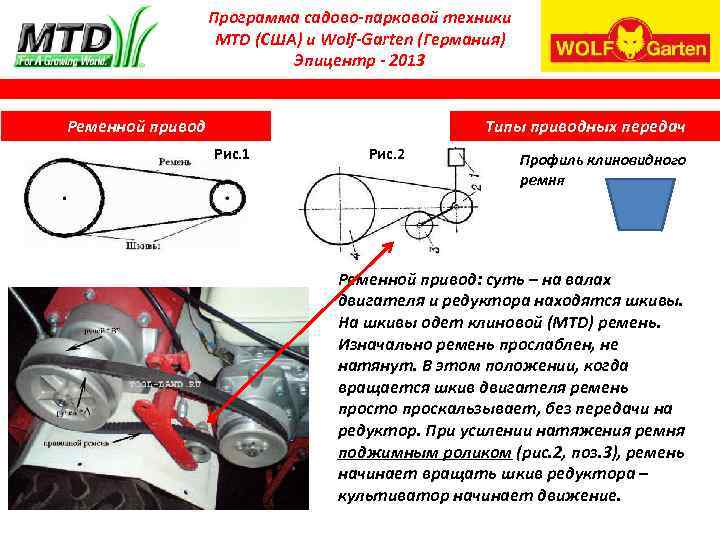

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Типы приводных передач Ременной привод Рис. 1 Рис. 2 Профиль клиновидного ремня Ременной привод: суть – на валах двигателя и редуктора находятся шкивы. На шкивы одет клиновой (MTD) ремень. Изначально ремень прослаблен, не натянут. В этом положении, когда вращается шкив двигателя ремень просто проскальзывает, без передачи на редуктор. При усилении натяжения ремня поджимным роликом (рис. 2, поз. 3), ремень начинает вращать шкив редуктора – культиватор начинает движение.

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Ременной привод Т/330 Типы приводных передач 49 – ремень; 52 – шкив редуктора; 47, 48 – сборной шкив двигателя; 66 – поджимной ролик; 7 – трос ведущий от ролика к рычагу на рукояти культиватора Так выглядит ременной приводной механизм для мотокультиваторов MTD T/330 B, T/330 M на чертеже-деталировке.

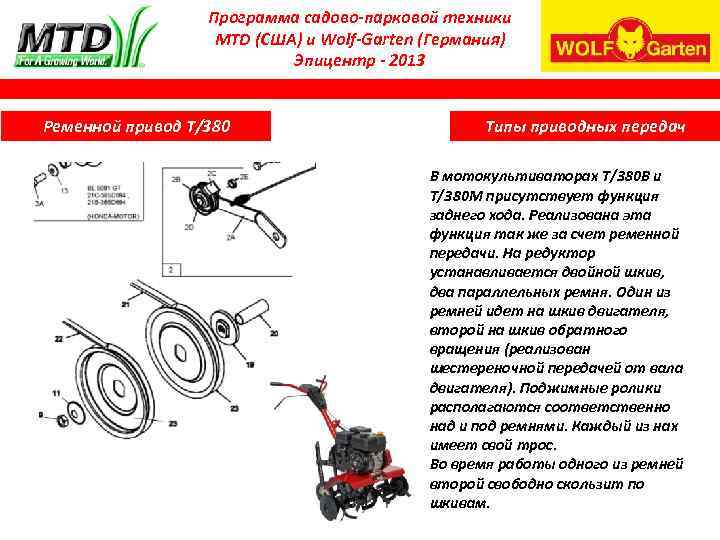

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Ременной привод Т/380 Типы приводных передач В мотокультиваторах Т/380 В и Т/380 М присутствует функция заднего хода. Реализована эта функция так же за счет ременной передачи. На редуктор устанавливается двойной шкив, два параллельных ремня. Один из ремней идет на шкив двигателя, второй на шкив обратного вращения (реализован шестереночной передачей от вала двигателя). Поджимные ролики располагаются соответственно над и под ремнями. Каждый из нах имеет свой трос. Во время работы одного из ремней второй свободно скользит по шкивам.

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Ременной привод Т/205, Т/245 Типы приводных передач В культиваторах с рамой Т/2 (T/205, Т/245), на которых используется червячный тип редуктора, валы двигателя и редуктора располагаются вертикально, в связи с этим ременной привод расположен горизонтально и полностью скрыт в корпусе. Так как червячный редуктор не имеет возможности обратного вращения во всех моделях только один ремень для привода вперед. Сцепление осуществляется все тем же прижимным роликом. 5 – ремень; 6 – шкив редуктора; 15 – сборной шкив двигателя;

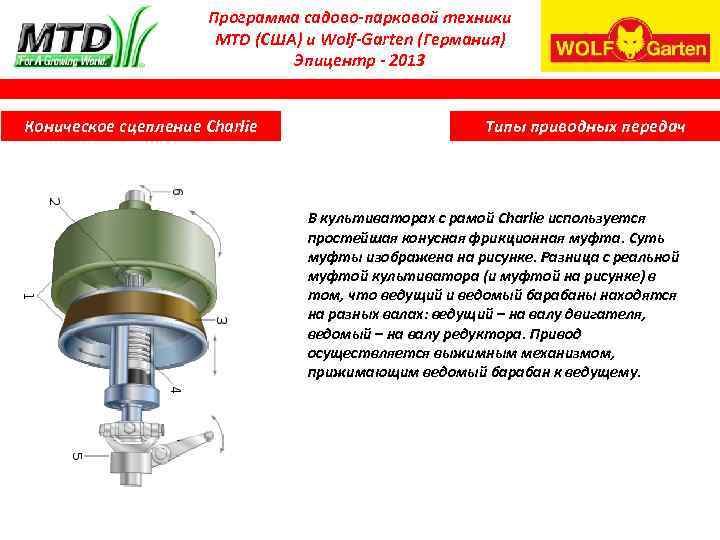

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Коническое сцепление Charlie Типы приводных передач В культиваторах с рамой Charlie используется простейшая конусная фрикционная муфта. Суть муфты изображена на рисунке. Разница с реальной муфтой культиватора (и муфтой на рисунке) в том, что ведущий и ведомый барабаны находятся на разных валах: ведущий – на валу двигателя, ведомый – на валу редуктора. Привод осуществляется выжимным механизмом, прижимающим ведомый барабан к ведущему.

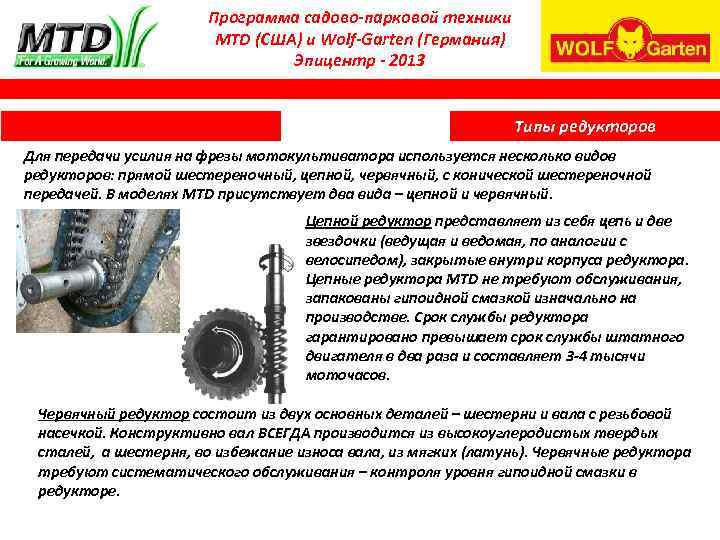

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Типы редукторов Для передачи усилия на фрезы мотокультиватора используется несколько видов редукторов: прямой шестереночный, цепной, червячный, с конической шестереночной передачей. В моделях MTD присутствует два вида – цепной и червячный. Цепной редуктор представляет из себя цепь и две звездочки (ведущая и ведомая, по аналогии с велосипедом), закрытые внутри корпуса редуктора. Цепные редуктора MTD не требуют обслуживания, запакованы гипоидной смазкой изначально на производстве. Срок службы редуктора гарантировано превышает срок службы штатного двигателя в два раза и составляет 3 -4 тысячи моточасов. Червячный редуктор состоит из двух основных деталей – шестерни и вала с резьбовой насечкой. Конструктивно вал ВСЕГДА производится из высокоуглеродистых твердых сталей, а шестерня, во избежание износа вала, из мягких (латунь). Червячные редуктора требуют систематического обслуживания – контроля уровня гипоидной смазки в редукторе.

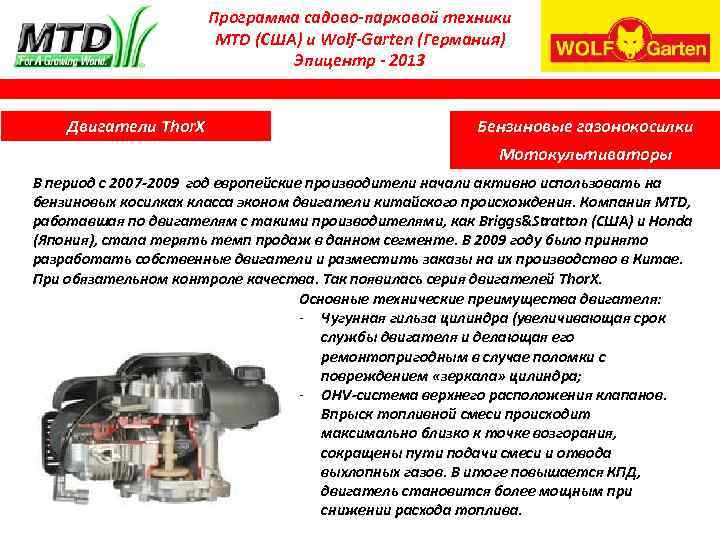

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Двигатели Thor. X Бензиновые газонокосилки Мотокультиваторы В период с 2007 -2009 год европейские производители начали активно использовать на бензиновых косилках класса эконом двигатели китайского происхождения. Компания MTD, работавшая по двигателям с такими производителями, как Briggs&Stratton (США) и Honda (Япония), стала терять темп продаж в данном сегменте. В 2009 году было принято разработать собственные двигатели и разместить заказы на их производство в Китае. При обязательном контроле качества. Так появилась серия двигателей Thor. X. Основные технические преимущества двигателя: - Чугунная гильза цилиндра (увеличивающая срок службы двигателя и делающая его ремонтопригодным в случае поломки с повреждением «зеркала» цилиндра; - OHV-система верхнего расположения клапанов. Впрыск топливной смеси происходит максимально близко к точке возгорания, сокращены пути подачи смеси и отвода выхлопных газов. В итоге повышается КПД, двигатель становится более мощным при снижении расхода топлива.

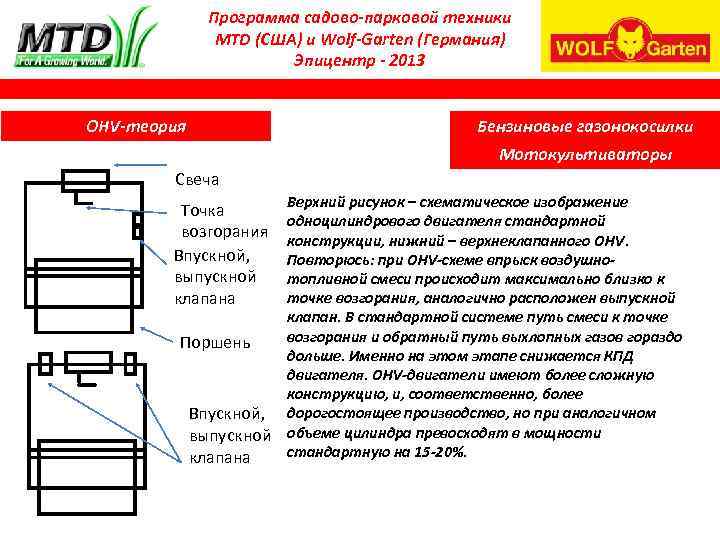

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 OHV-теория Бензиновые газонокосилки Мотокультиваторы Свеча Верхний рисунок – схематическое изображение одноцилиндрового двигателя стандартной конструкции, нижний – верхнеклапанного OHV. Повторюсь: при OHV-схеме впрыск воздушнотопливной смеси происходит максимально близко к точке возгорания, аналогично расположен выпускной клапан. В стандартной системе путь смеси к точке возгорания и обратный путь выхлопных газов гораздо Поршень дольше. Именно на этом этапе снижается КПД двигателя. OHV-двигатели имеют более сложную конструкцию, и, соответственно, более Впускной, дорогостоящее производство, но при аналогичном выпускной объеме цилиндра превосходят в мощности стандартную на 15 -20%. клапана Точка возгорания Впускной, выпускной клапана

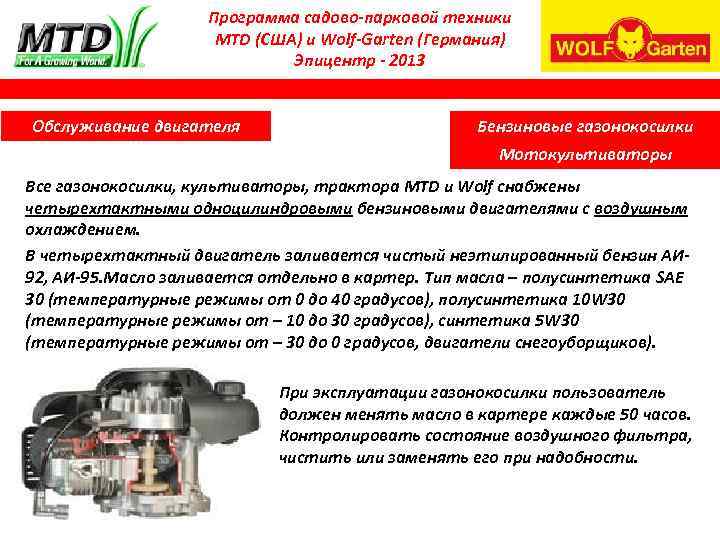

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Обслуживание двигателя Бензиновые газонокосилки Мотокультиваторы Все газонокосилки, культиваторы, трактора MTD и Wolf снабжены четырехтактными одноцилиндровыми бензиновыми двигателями с воздушным охлаждением. В четырехтактный двигатель заливается чистый неэтилированный бензин АИ 92, АИ-95. Масло заливается отдельно в картер. Тип масла – полусинтетика SAE 30 (температурные режимы от 0 до 40 градусов), полусинтетика 10 W 30 (температурные режимы от – 10 до 30 градусов), синтетика 5 W 30 (температурные режимы от – 30 до 0 градусов, двигатели снегоуборщиков). При эксплуатации газонокосилки пользователь должен менять масло в картере каждые 50 часов. Контролировать состояние воздушного фильтра, чистить или заменять его при надобности.

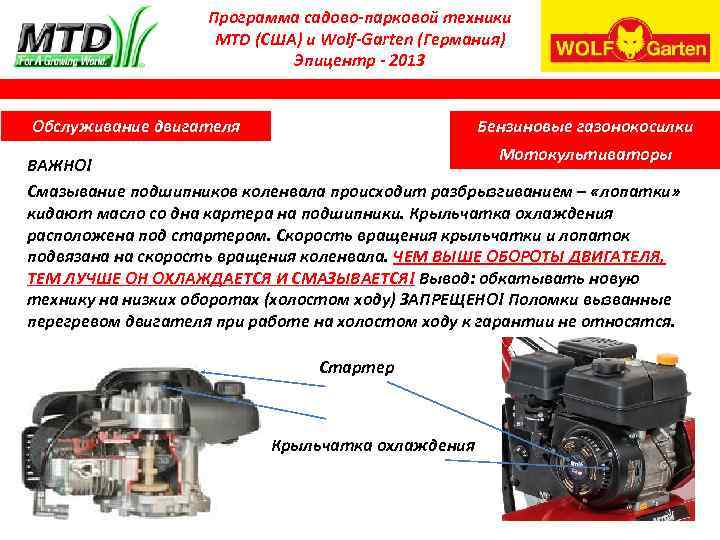

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Бензиновые газонокосилки Обслуживание двигателя Мотокультиваторы ВАЖНО! Смазывание подшипников коленвала происходит разбрызгиванием – «лопатки» кидают масло со дна картера на подшипники. Крыльчатка охлаждения расположена под стартером. Скорость вращения крыльчатки и лопаток подвязана на скорость вращения коленвала. ЧЕМ ВЫШЕ ОБОРОТЫ ДВИГАТЕЛЯ, ТЕМ ЛУЧШЕ ОН ОХЛАЖДАЕТСЯ И СМАЗЫВАЕТСЯ! Вывод: обкатывать новую технику на низких оборотах (холостом ходу) ЗАПРЕЩЕНО! Поломки вызванные перегревом двигателя при работе на холостом ходу к гарантии не относятся. Стартер Крыльчатка охлаждения

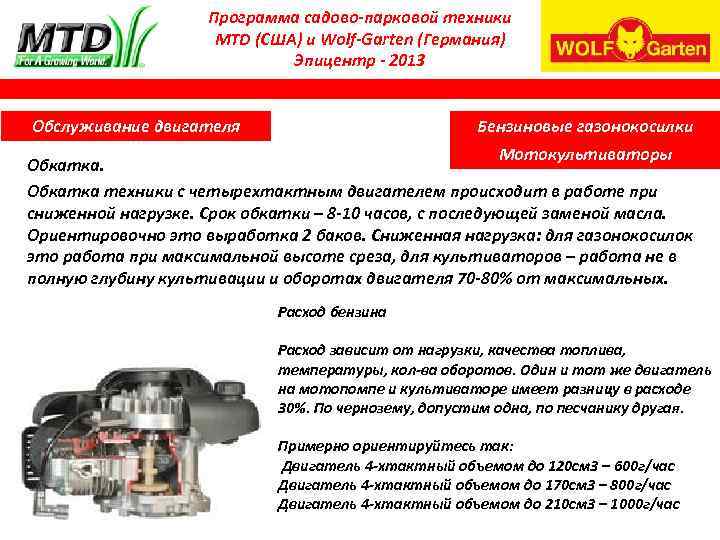

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Бензиновые газонокосилки Обслуживание двигателя Мотокультиваторы Обкатка техники с четырехтактным двигателем происходит в работе при сниженной нагрузке. Срок обкатки – 8 -10 часов, с последующей заменой масла. Ориентировочно это выработка 2 баков. Сниженная нагрузка: для газонокосилок это работа при максимальной высоте среза, для культиваторов – работа не в полную глубину культивации и оборотах двигателя 70 -80% от максимальных. Расход бензина Расход зависит от нагрузки, качества топлива, температуры, кол-ва оборотов. Один и тот же двигатель на мотопомпе и культиваторе имеет разницу в расходе 30%. По чернозему, допустим одна, по песчанику другая. Примерно ориентируйтесь так: Двигатель 4 -хтактный объемом до 120 см 3 – 600 г/час Двигатель 4 -хтактный объемом до 170 см 3 – 800 г/час Двигатель 4 -хтактный объемом до 210 см 3 – 1000 г/час

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 MTD T/205 Мотокультиваторы Мотокультиватор T/205 самая легкая модель в линейке MTD. Машина имеет двигатель Thor. X 45(макс. 4, 5 л. с. ), захват 40 см, ременную передачу и червячный редуктор. Т/205 создан для работы на участках со сложным рельефом (терасы, грядки, и т. п. ) и участках с высокой плотностью насаждений. Культиватор может выполнять фрезерование почвы, может работать как пропольник (при незначительной глубине культивации), может работать с навесным оборудованием при установке на железные колеса (грунтозацепы) – окучник, плоскорез, картофелекопатель. Фрезы выполнены из специальной пружинной стали, за счет крепости материала имеют меньшую толщину фрезы, более качественное фрезерование и меньшую нагрузку на редуктор.

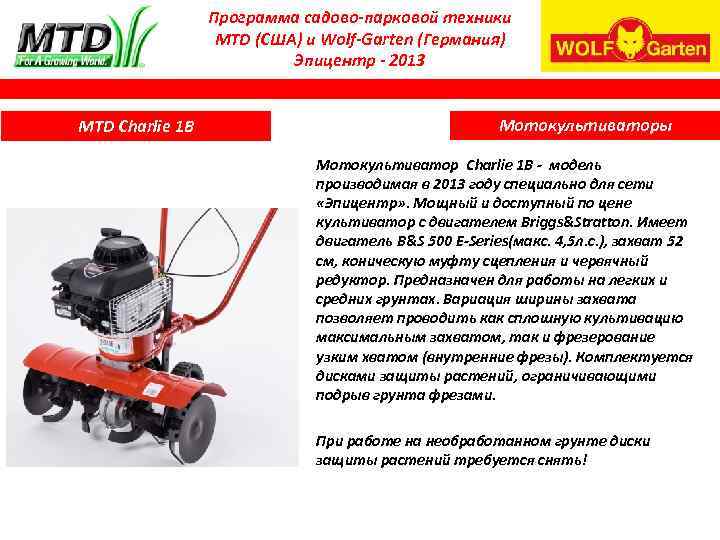

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 MTD Charlie 1 B Мотокультиваторы Мотокультиватор Charlie 1 B - модель производимая в 2013 году специально для сети «Эпицентр» . Мощный и доступный по цене культиватор с двигателем Briggs&Stratton. Имеет двигатель B&S 500 E-Series(макс. 4, 5 л. с. ), захват 52 см, коническую муфту сцепления и червячный редуктор. Предназначен для работы на легких и средних грунтах. Вариация ширины захвата позволяет проводить как сплошную культивацию максимальным захватом, так и фрезерование узким хватом (внутренние фрезы). Комплектуется дисками защиты растений, ограничивающими подрыв грунта фрезами. При работе на необработанном грунте диски защиты растений требуется снять!

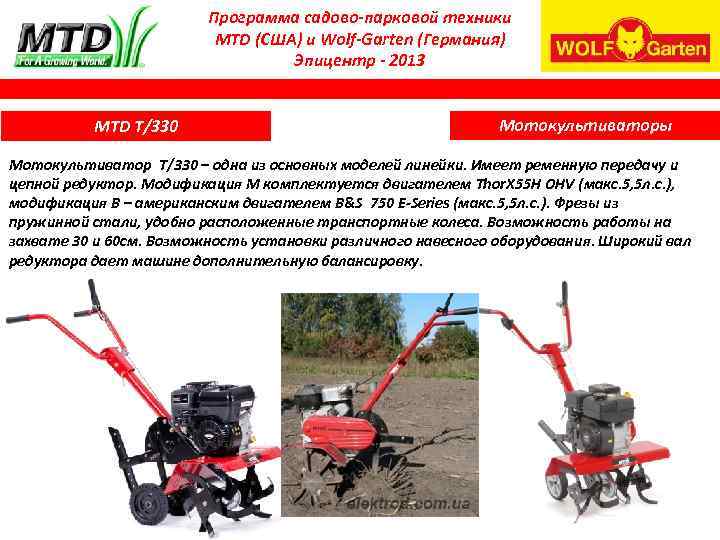

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 MTD Т/330 Мотокультиваторы Мотокультиватор Т/330 – одна из основных моделей линейки. Имеет ременную передачу и цепной редуктор. Модификация М комплектуется двигателем Thor. X 55 H OHV (макс. 5, 5 л. с. ), модификация В – американским двигателем B&S 750 E-Series (макс. 5, 5 л. с. ). Фрезы из пружинной стали, удобно расположенные транспортные колеса. Возможность работы на захвате 30 и 60 см. Возможность установки различного навесного оборудования. Широкий вал редуктора дает машине дополнительную балансировку.

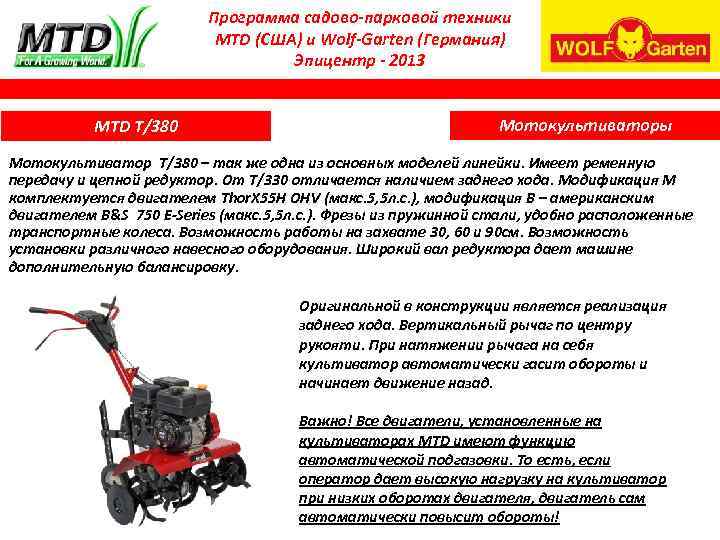

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 MTD Т/380 Мотокультиваторы Мотокультиватор Т/380 – так же одна из основных моделей линейки. Имеет ременную передачу и цепной редуктор. От Т/330 отличается наличием заднего хода. Модификация М комплектуется двигателем Thor. X 55 H OHV (макс. 5, 5 л. с. ), модификация В – американским двигателем B&S 750 E-Series (макс. 5, 5 л. с. ). Фрезы из пружинной стали, удобно расположенные транспортные колеса. Возможность работы на захвате 30, 60 и 90 см. Возможность установки различного навесного оборудования. Широкий вал редуктора дает машине дополнительную балансировку. Оригинальной в конструкции является реализация заднего хода. Вертикальный рычаг по центру рукояти. При натяжении рычага на себя культиватор автоматически гасит обороты и начинает движение назад. Важно! Все двигатели, установленные на культиваторах MTD имеют функцию автоматической подгазовки. То есть, если оператор дает высокую нагрузку на культиватор при низких оборотах двигателя, двигатель сам автоматически повысит обороты!

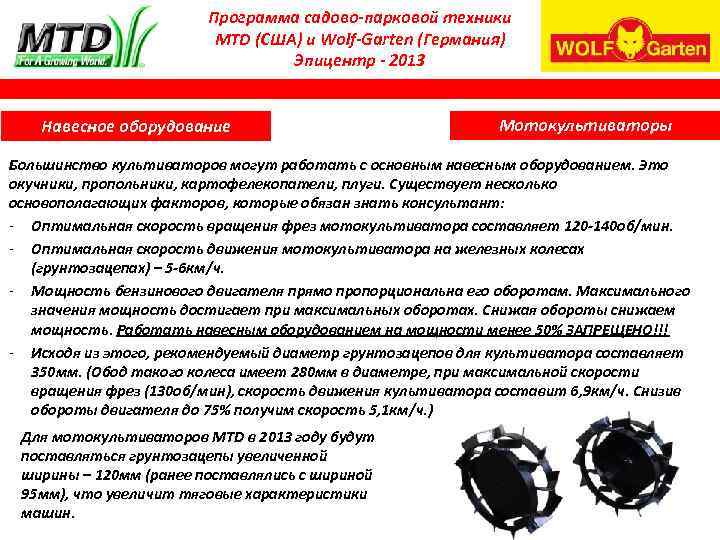

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Навесное оборудование Мотокультиваторы Большинство культиваторов могут работать с основным навесным оборудованием. Это окучники, пропольники, картофелекопатели, плуги. Существует несколько основополагающих факторов, которые обязан знать консультант: - Оптимальная скорость вращения фрез мотокультиватора составляет 120 -140 об/мин. - Оптимальная скорость движения мотокультиватора на железных колесах (грунтозацепах) – 5 -6 км/ч. - Мощность бензинового двигателя прямо пропорциональна его оборотам. Максимального значения мощность достигает при максимальных оборотах. Снижая обороты снижаем мощность. Работать навесным оборудованием на мощности менее 50% ЗАПРЕЩЕНО!!! - Исходя из этого, рекомендуемый диаметр грунтозацепов для культиватора составляет 350 мм. (Обод такого колеса имеет 280 мм в диаметре, при максимальной скорости вращения фрез (130 об/мин), скорость движения культиватора составит 6, 9 км/ч. Снизив обороты двигателя до 75% получим скорость 5, 1 км/ч. ) Для мотокультиваторов MTD в 2013 году будут поставляться грунтозацепы увеличенной ширины – 120 мм (ранее поставлялись с шириной 95 мм), что увеличит тяговые характеристики машин.

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Навесное оборудование Мотокультиваторы Настройка навесного оборудования. Цель настройки заключается в том, что бы добиться горизонтального движения начесного оборудования в грунте. Если нос навесного (плуга, окучника, картофелекопателя и т. п. ) будет смотреть вниз, то навесное будет играть роль якоря – держать культиватор на месте. Если будет смотреть вверх, то инструмент будет «всплывать» на поверхность. Регулировка угла атаки достигается на сцепном устройстве, либо углом наклона культиватора (для моделей работающих без цепного устройства.

Программа садово-парковой техники MTD (США) и Wolf-Garten (Германия) Эпицентр - 2013 Навесное оборудование Мотокультиваторы Окучник регулируемый «Стрела» – служит для нарезания борозды, регулируемая ширина захвата от 10 до 40 см; Плуг культиваторный со съемным лемехом – служит для вспашки целинной почвы, ширина захвата до 15 см, глубина обработки до 18 см; Плоскорез 40 см – служит для прополки междурядных расстояний, ширина 40 см; Сцепка Т/205, Т/245 – служит для установки навесного оборудования на указанные модели Картофелекопатель Грунтозацепы 350 х120 – железные колеса общим диаметром 35 см и шириной 12 см. Могут устанавливаться как полуосями к редуктору (хват 50 см), так и полуосями от редуктора (хват 32 см).
