Программа: Подготовка персонала подрядных организаций, привлекаемого к работам по реализации ПОМ на объекте «Укрытие» Тема: Средства индивидуальной защиты, применяемые при работах на объекте «Укрытие» 1
Опасные и вредные производственные факторы Опасные производственные факторы могут приводить к травмам и резким нарушениям здоровья. Вредные производственные факторы могут приводить к длительному снижению работоспособности и заболеваниям. В зависимости от уровня и продолжительности воздействия вредные факторы могут становиться опасными. 2

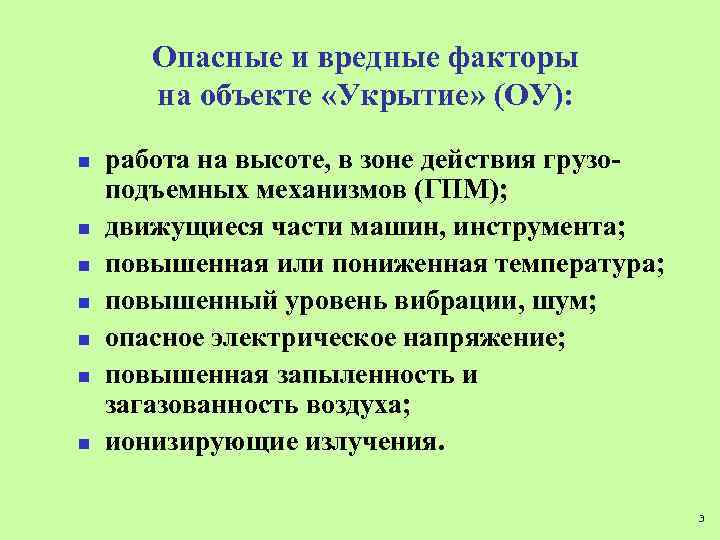

Опасные и вредные факторы на объекте «Укрытие» (ОУ): n n n n работа на высоте, в зоне действия грузоподъемных механизмов (ГПМ); движущиеся части машин, инструмента; повышенная или пониженная температура; повышенный уровень вибрации, шум; опасное электрическое напряжение; повышенная запыленность и загазованность воздуха; ионизирующие излучения. 3
Категории работ по физическим нагрузкам n n n Легкие физические работы (категория I) – работы, производимые сидя, стоя или связанные с ходьбой, не требующие систематического физического напряжения или поднятия и переноски тяжестей. Энергозатраты до 150 ккал/час. Физические работы средней тяжести (категория II) – работы средней тяжести, при которых расход энергии составляет от 150 до 250 ккал/час (от 150 до 200 ккал/ч – категория IIа, от 200 до 250 ккал/ч – категория IIб). К категории IIа относятся работы связанные с постоянной ходьбой, выполняемые сидя или стоя, не требующие перемещения тяжестей. К категории IIб относятся работы, связанные с ходьбой и переноской небольших (до 10 кг) тяжестей. Тяжелые физические работы (категория III) – работы, связанные с систематическим физическим напряжением, в частности, с постоянным передвижением и переноской значительных ( свыше 10 кг) тяжестей. Энергозатраты более 250 ккал/час. 4

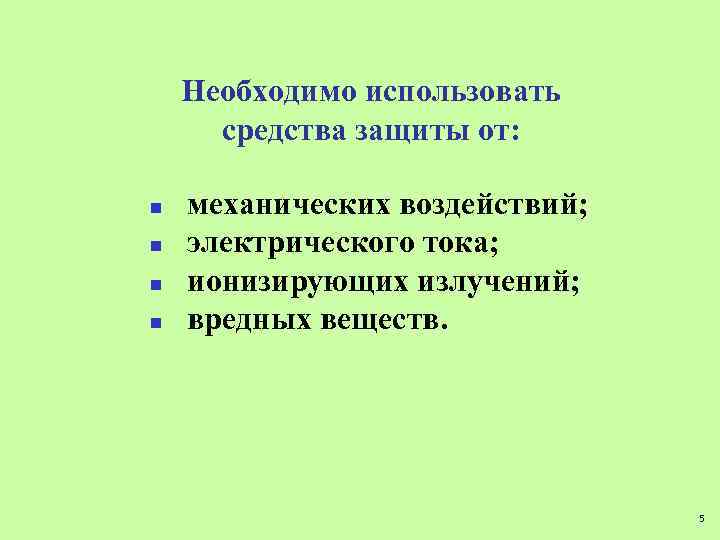

Необходимо использовать средства защиты от: n n механических воздействий; электрического тока; ионизирующих излучений; вредных веществ. 5

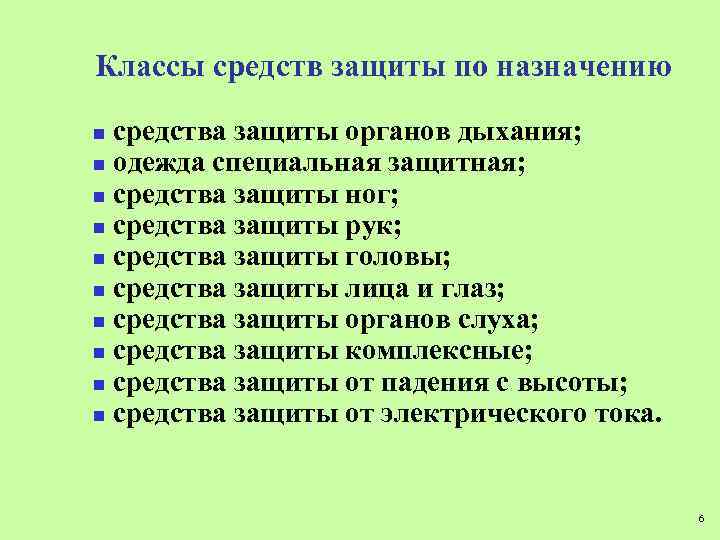

Классы средств защиты по назначению средства защиты органов дыхания; n одежда специальная защитная; n средства защиты ног; n средства защиты рук; n средства защиты головы; n средства защиты лица и глаз; n средства защиты органов слуха; n средства защиты комплексные; n средства защиты от падения с высоты; n средства защиты от электрического тока. n 6

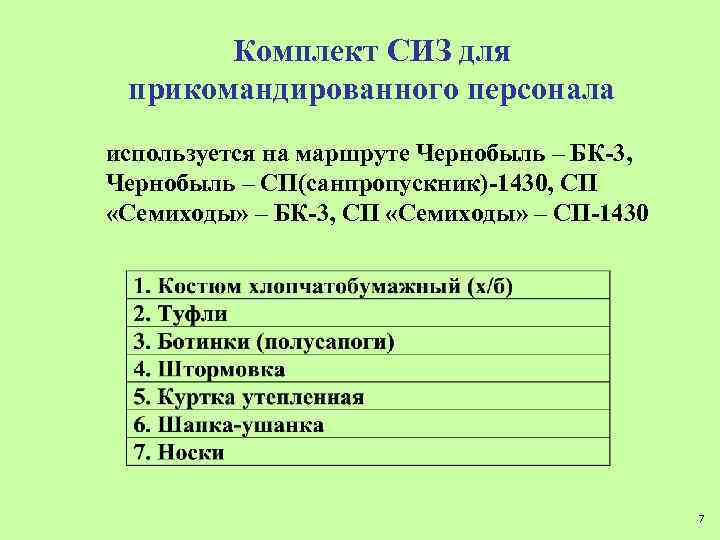

Комплект СИЗ для прикомандированного персонала используется на маршруте Чернобыль – БК-3, Чернобыль – СП(санпропускник)-1430, СП «Семиходы» – БК-3, СП «Семиходы» – СП-1430 7

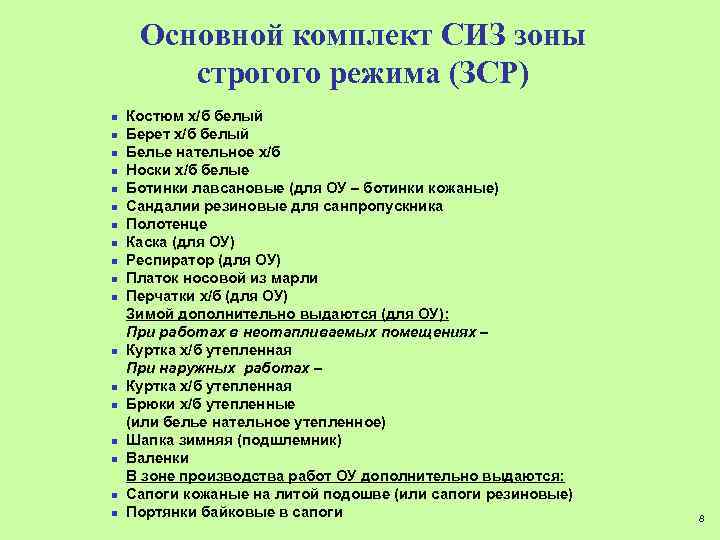

Основной комплект СИЗ зоны строгого режима (ЗСР) n n n n n Костюм х/б белый Берет х/б белый Белье нательное х/б Носки х/б белые Ботинки лавсановые (для ОУ – ботинки кожаные) Сандалии резиновые для санпропускника Полотенце Каска (для ОУ) Респиратор (для ОУ) Платок носовой из марли Перчатки х/б (для ОУ) Зимой дополнительно выдаются (для ОУ): При работах в неотапливаемых помещениях – Куртка х/б утепленная При наружных работах – Куртка х/б утепленная Брюки х/б утепленные (или белье нательное утепленное) Шапка зимняя (подшлемник) Валенки В зоне производства работ ОУ дополнительно выдаются: Сапоги кожаные на литой подошве (или сапоги резиновые) Портянки байковые в сапоги 8

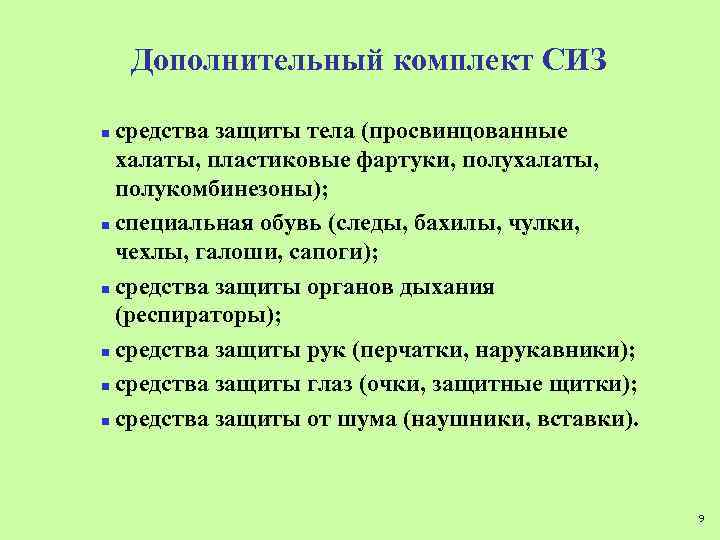

Дополнительный комплект СИЗ средства защиты тела (просвинцованные халаты, пластиковые фартуки, полухалаты, полукомбинезоны); n специальная обувь (следы, бахилы, чулки, чехлы, галоши, сапоги); n средства защиты органов дыхания (респираторы); n средства защиты рук (перчатки, нарукавники); n средства защиты глаз (очки, защитные щитки); n средства защиты от шума (наушники, вставки). n 9

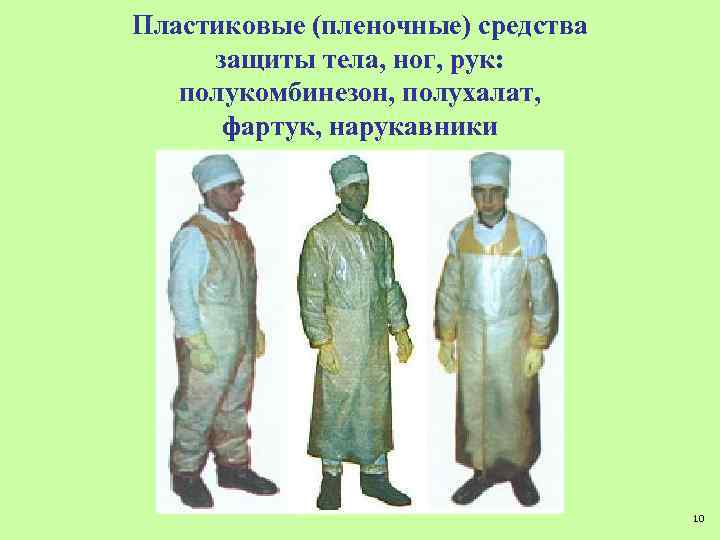

Пластиковые (пленочные) средства защиты тела, ног, рук: полукомбинезон, полухалат, фартук, нарукавники 10

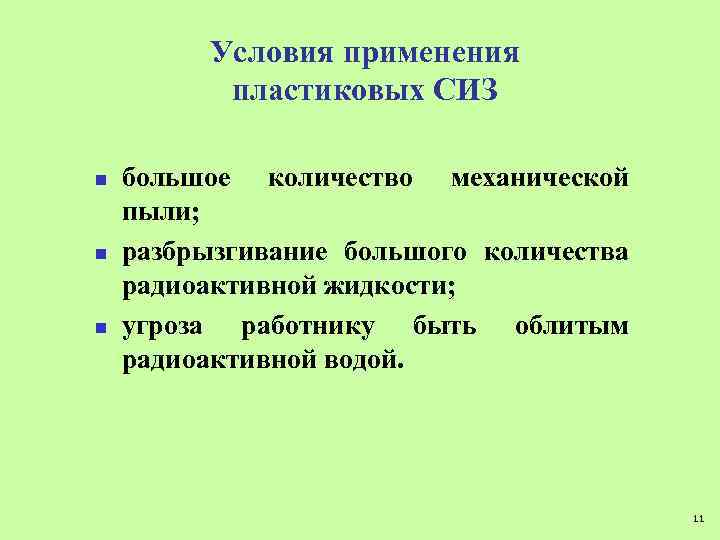

Условия применения пластиковых СИЗ n n n большое количество механической пыли; разбрызгивание большого количества радиоактивной жидкости; угроза работнику быть облитым радиоактивной водой. 11

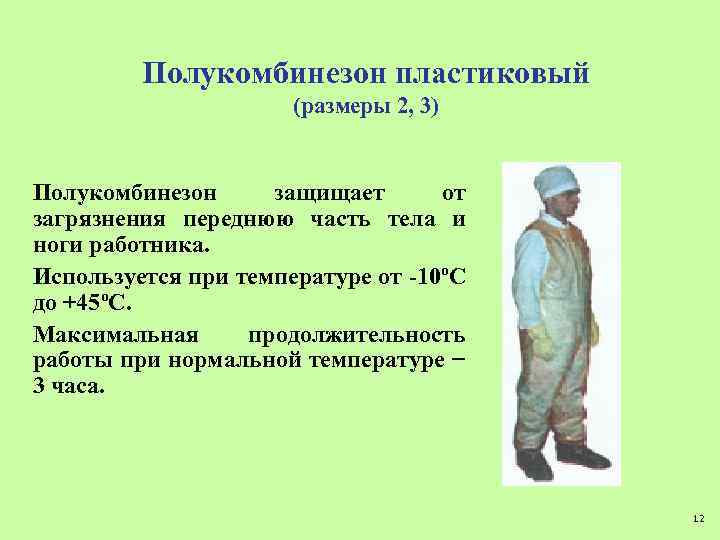

Полукомбинезон пластиковый (размеры 2, 3) Полукомбинезон защищает от загрязнения переднюю часть тела и ноги работника. Используется при температуре от -10ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 3 часа. 12

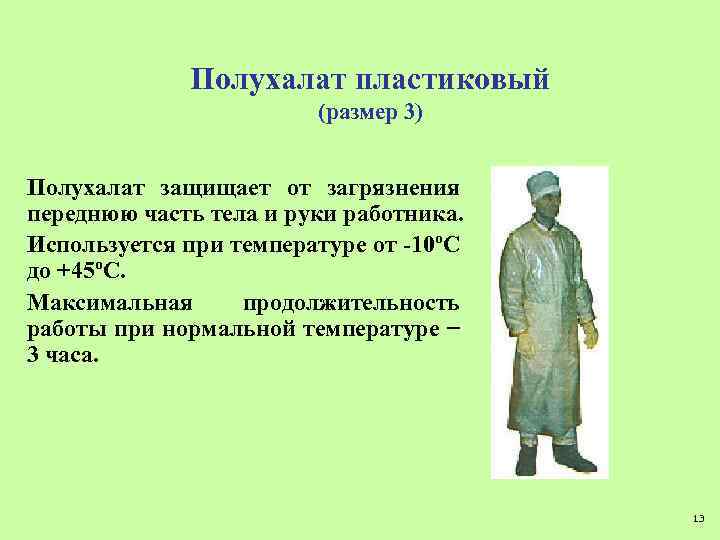

Полухалат пластиковый (размер 3) Полухалат защищает от загрязнения переднюю часть тела и руки работника. Используется при температуре от -10ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 3 часа. 13

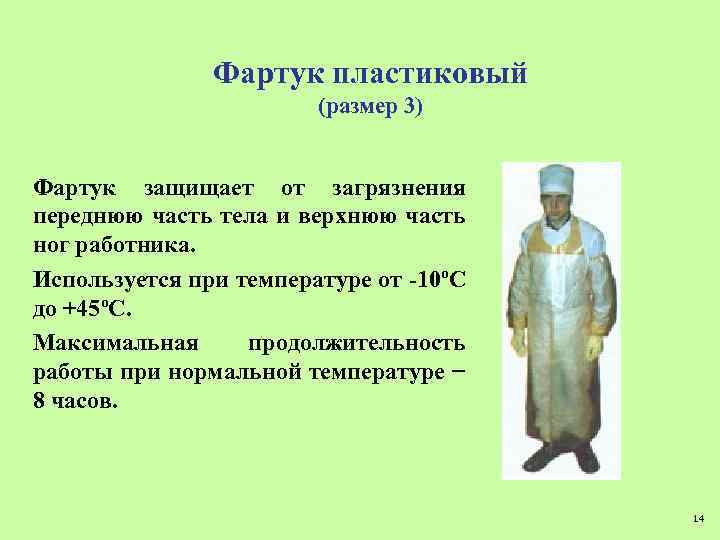

Фартук пластиковый (размер 3) Фартук защищает от загрязнения переднюю часть тела и верхнюю часть ног работника. Используется при температуре от -10ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 8 часов. 14

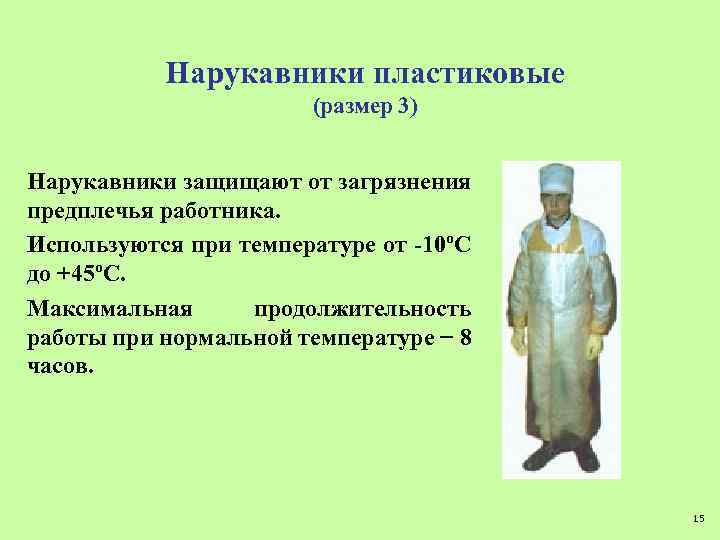

Нарукавники пластиковые (размер 3) Нарукавники защищают от загрязнения предплечья работника. Используются при температуре от -10ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 8 часов. 15

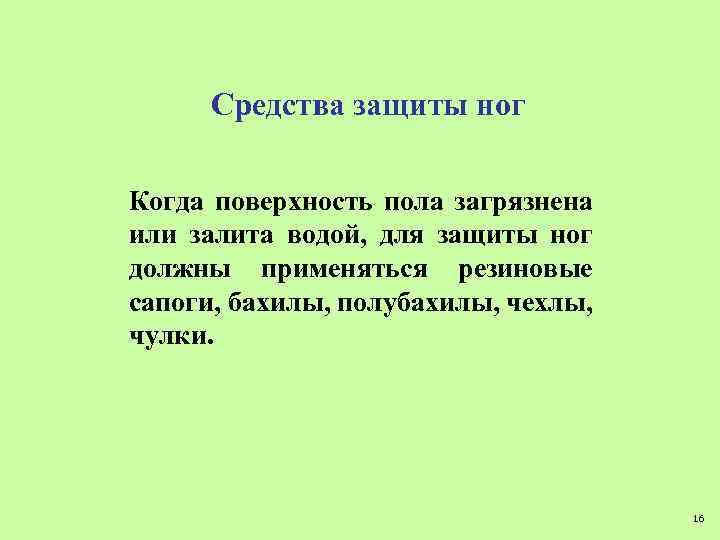

Средства защиты ног Когда поверхность пола загрязнена или залита водой, для защиты ног должны применяться резиновые сапоги, бахилы, полубахилы, чехлы, чулки. 16

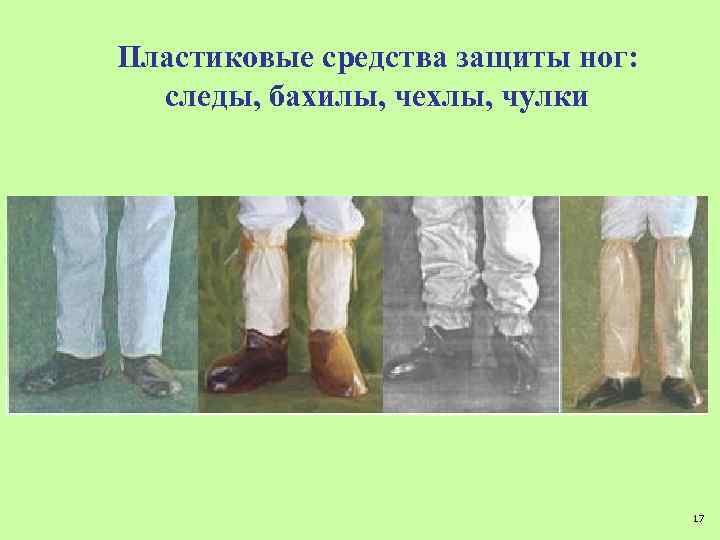

Пластиковые средства защиты ног: следы, бахилы, чехлы, чулки 17

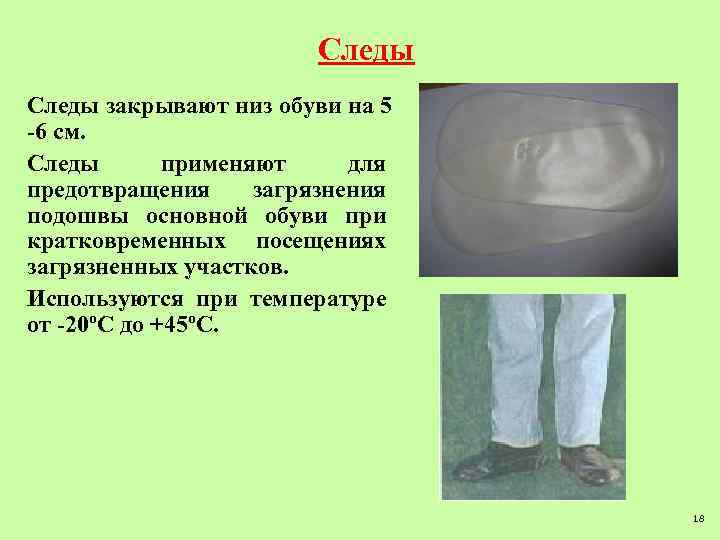

Следы закрывают низ обуви на 5 -6 см. Следы применяют для предотвращения загрязнения подошвы основной обуви при кратковременных посещениях загрязненных участков. Используются при температуре от -20ºС до +45ºС. 18

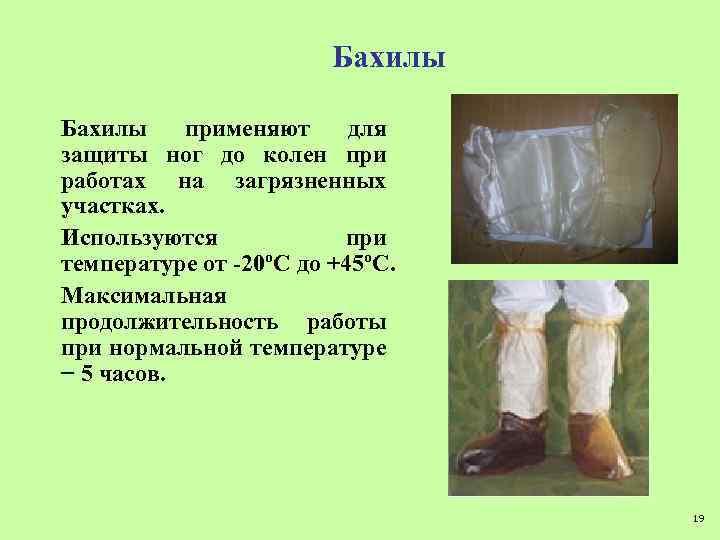

Бахилы применяют для защиты ног до колен при работах на загрязненных участках. Используются при температуре от -20ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 5 часов. 19

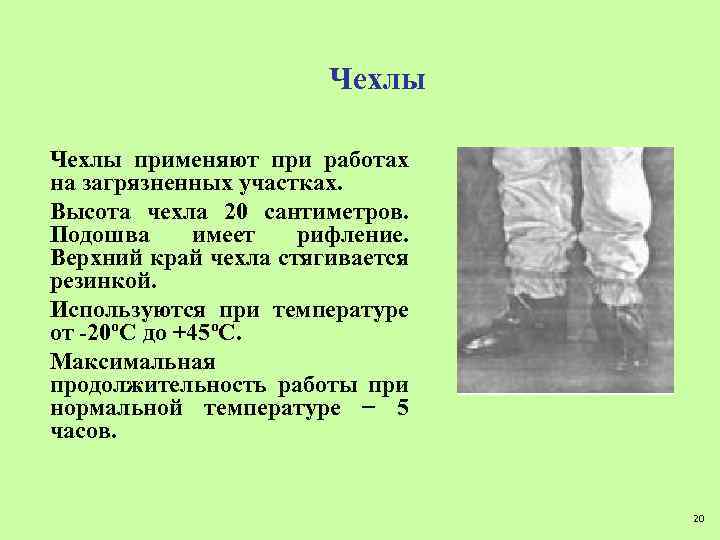

Чехлы применяют при работах на загрязненных участках. Высота чехла 20 сантиметров. Подошва имеет рифление. Верхний край чехла стягивается резинкой. Используются при температуре от -20ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 5 часов. 20
Чулки применяют при работах на загрязненных участках. Чулки закрывают ноги выше колен. Верхний край чулка стягивается резинкой. Используются при температуре от -20ºС до +45ºС. Максимальная продолжительность работы при нормальной температуре − 5 часов. 21

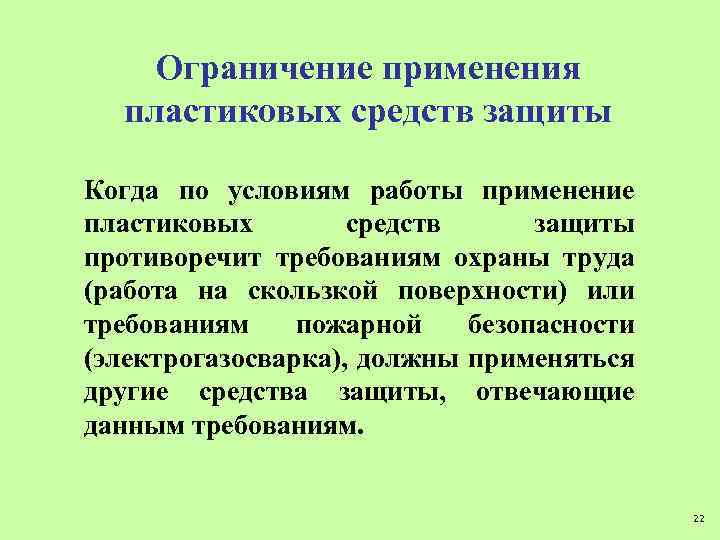

Ограничение применения пластиковых средств защиты Когда по условиям работы применение пластиковых средств защиты противоречит требованиям охраны труда (работа на скользкой поверхности) или требованиям пожарной безопасности (электрогазосварка), должны применяться другие средства защиты, отвечающие данным требованиям. 22

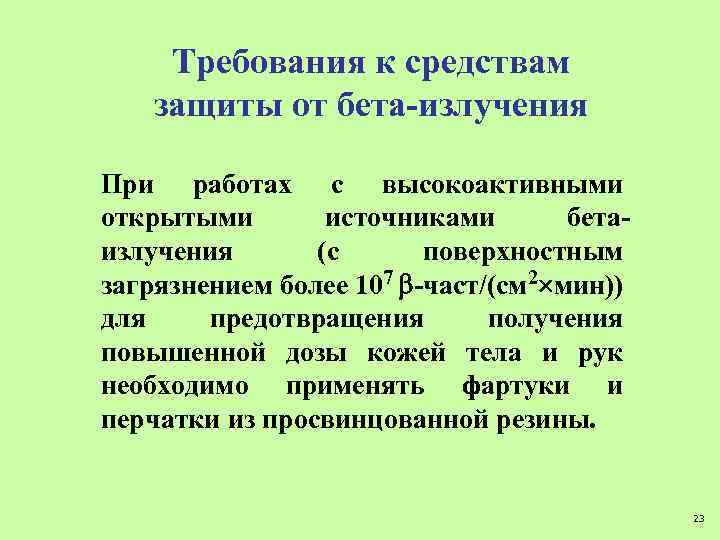

Требования к средствам защиты от бета-излучения При работах с высокоактивными открытыми источниками бетаизлучения (с поверхностным загрязнением более 107 -част/(см 2 мин)) для предотвращения получения повышенной дозы кожей тела и рук необходимо применять фартуки и перчатки из просвинцованной резины. 23

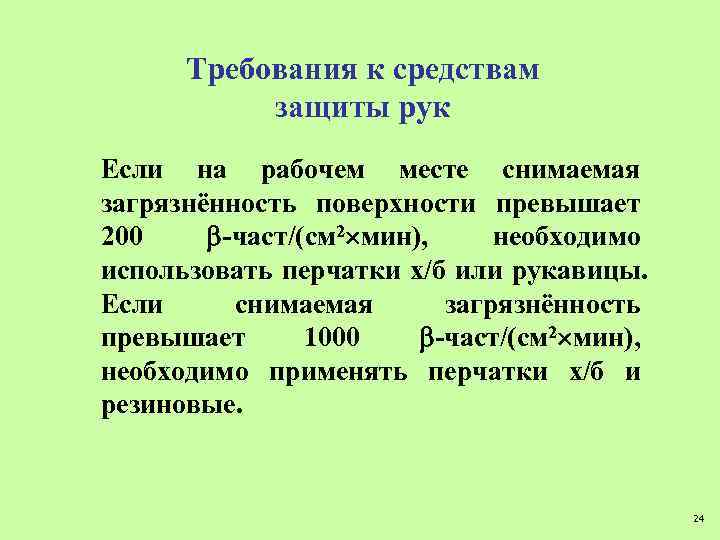

Требования к средствам защиты рук Если на рабочем месте снимаемая загрязнённость поверхности превышает 200 -част/(см 2 мин), необходимо использовать перчатки х/б или рукавицы. Если снимаемая загрязнённость превышает 1000 -част/(см 2 мин), необходимо применять перчатки х/б и резиновые. 24
Промышленные резиновые перчатки (размеры 8, 9, 10) Перчатки предназначены для защиты рук при работе с водой, пылью, раздражающими, малоагрессивными веществами. 25

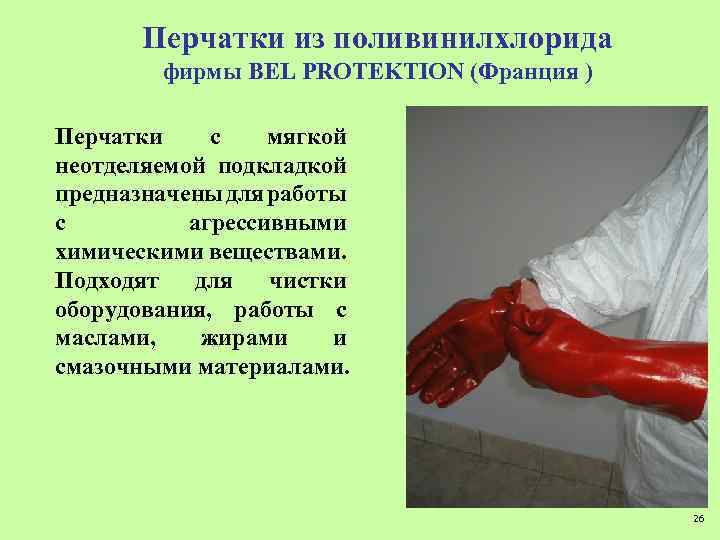

Перчатки из поливинилхлорида фирмы ВEL PROTEKTION (Франция ) Перчатки с мягкой неотделяемой подкладкой предназначены для работы с агрессивными химическими веществами. Подходят для чистки оборудования, работы с маслами, жирами и смазочными материалами. 26

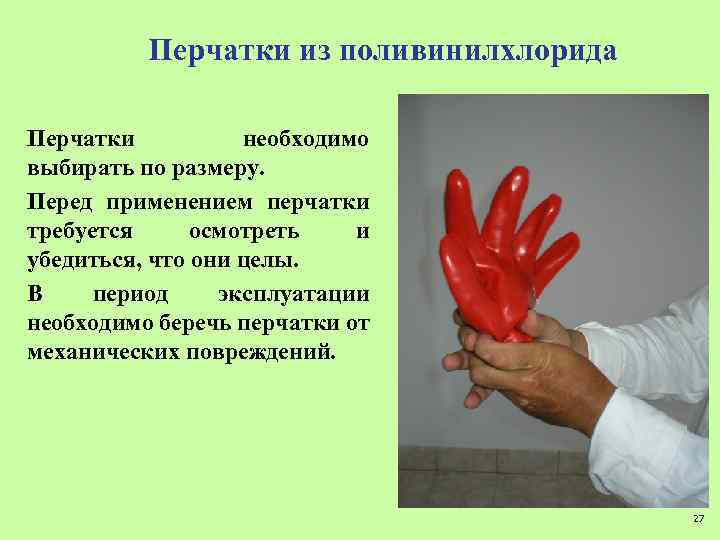

Перчатки из поливинилхлорида Перчатки необходимо выбирать по размеру. Перед применением перчатки требуется осмотреть и убедиться, что они целы. В период эксплуатации необходимо беречь перчатки от механических повреждений. 27

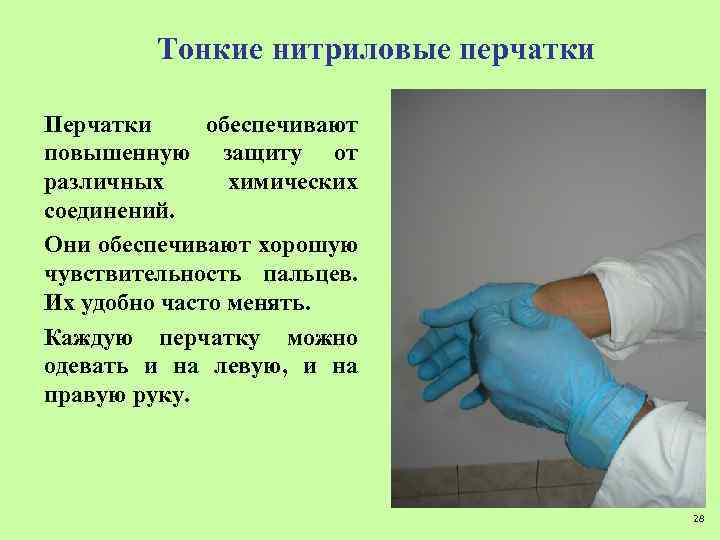

Тонкие нитриловые перчатки Перчатки обеспечивают повышенную защиту от различных химических соединений. Они обеспечивают хорошую чувствительность пальцев. Их удобно часто менять. Каждую перчатку можно одевать и на левую, и на правую руку. 28

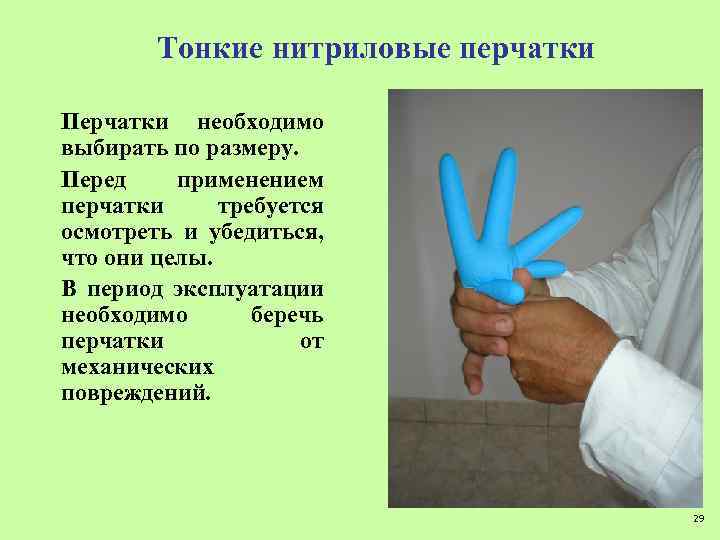

Тонкие нитриловые перчатки Перчатки необходимо выбирать по размеру. Перед применением перчатки требуется осмотреть и убедиться, что они целы. В период эксплуатации необходимо беречь перчатки от механических повреждений. 29

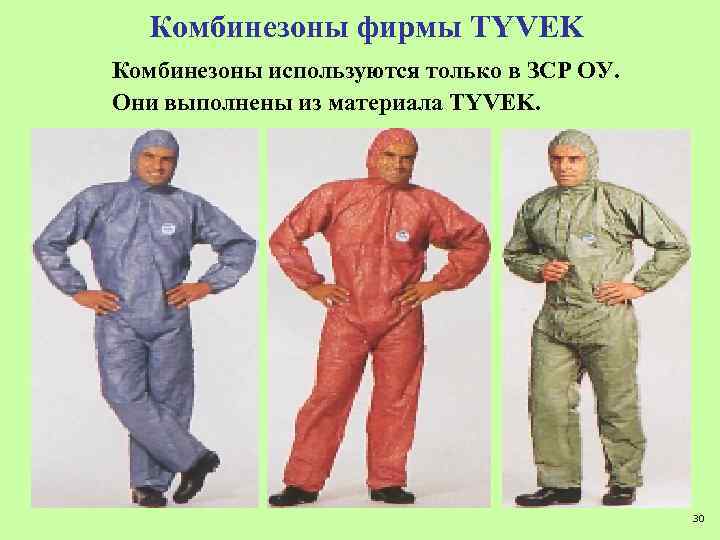

Комбинезоны фирмы TYVEK Комбинезоны используются только в ЗСР ОУ. Они выполнены из материала TYVEK. 30

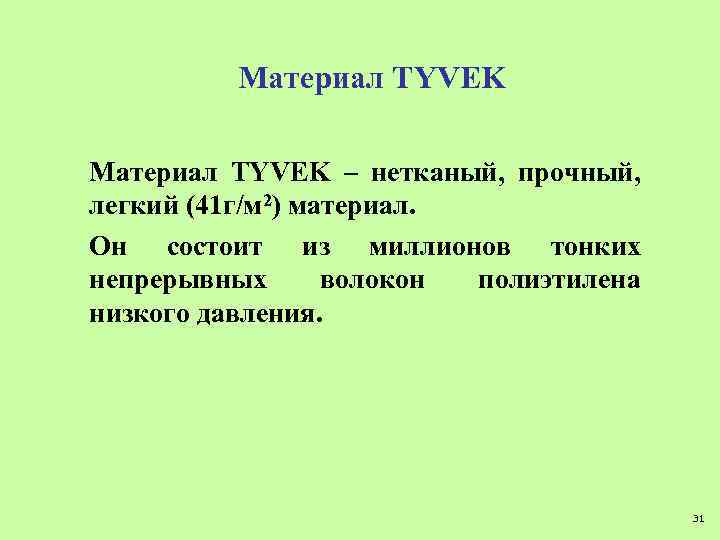

Материал TYVEK – нетканый, прочный, легкий (41 г/м 2) материал. Он состоит из миллионов тонких непрерывных волокон полиэтилена низкого давления. 31

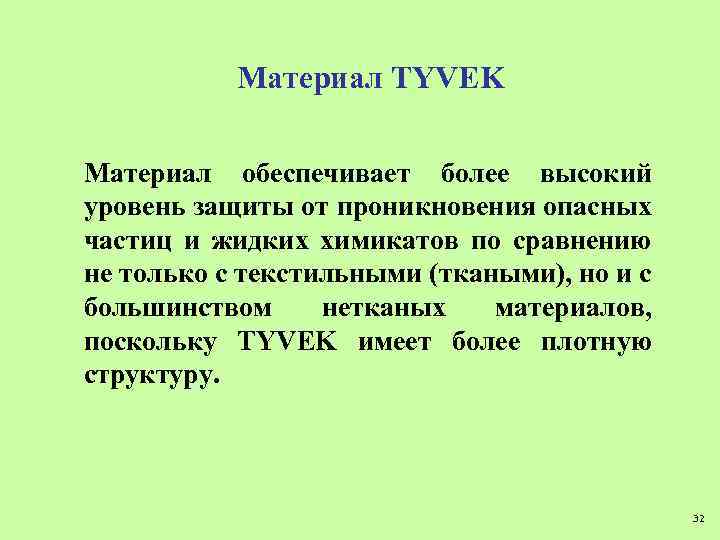

Материал TYVEK Материал обеспечивает более высокий уровень защиты от проникновения опасных частиц и жидких химикатов по сравнению не только с текстильными (ткаными), но и с большинством нетканых материалов, поскольку TYVEK имеет более плотную структуру. 32

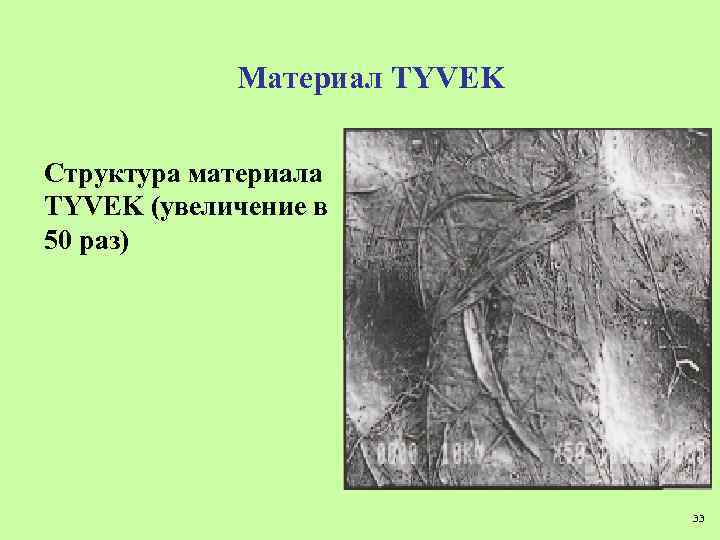

Материал TYVEK Структура материала TYVEK (увеличение в 50 раз) 33
Свойства комбинезона TYVEK n n Обеспечивает защиту от частиц размером более 3 мкм (0, 003 мм). Защищает от воды и многих жидких химикатов. Имеет антистатическую обработку, которая препятствует появлению электрических зарядов и налипанию пыли на комбинезоне. Комбинезон сохраняет свои свойства до температуры -73ºС, плавится при 135 ºС. 34

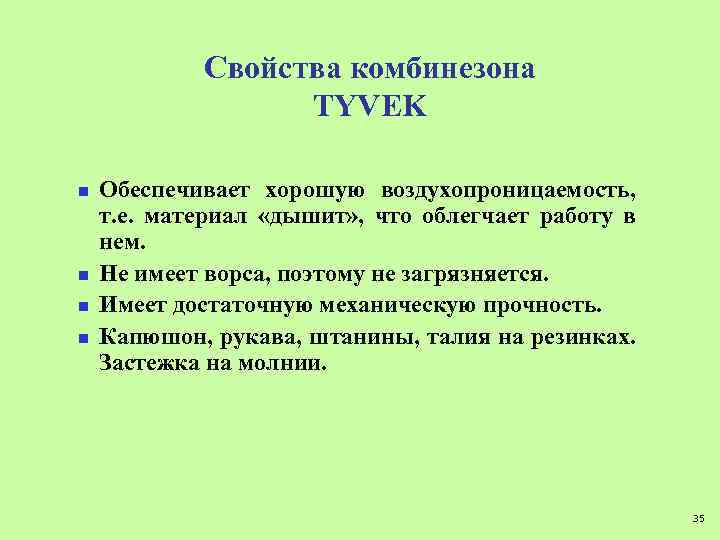

Свойства комбинезона TYVEK n n Обеспечивает хорошую воздухопроницаемость, т. е. материал «дышит» , что облегчает работу в нем. Не имеет ворса, поэтому не загрязняется. Имеет достаточную механическую прочность. Капюшон, рукава, штанины, талия на резинках. Застежка на молнии. 35

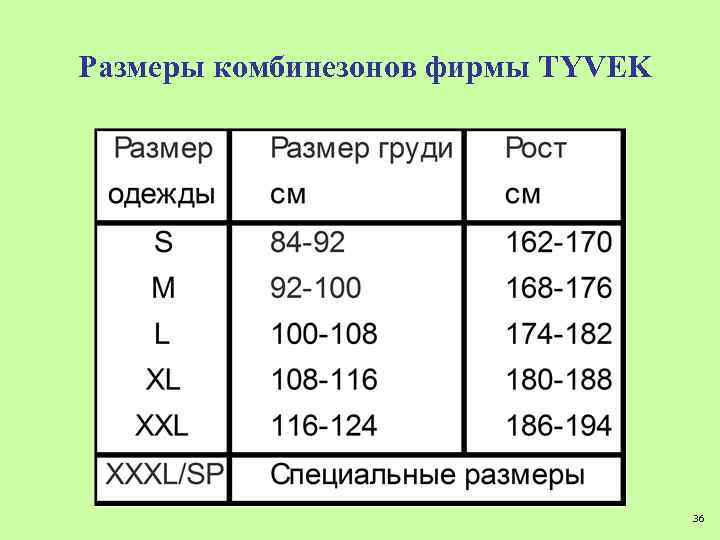

Размеры комбинезонов фирмы TYVEK 36

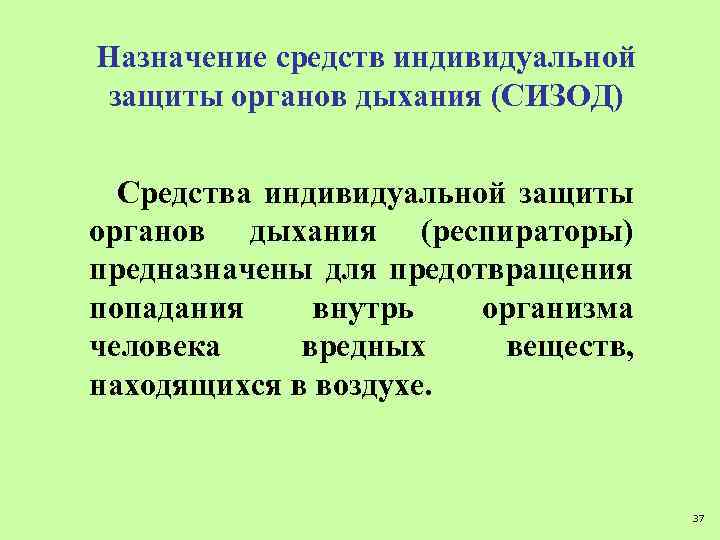

Назначение средств индивидуальной защиты органов дыхания (СИЗОД) Средства индивидуальной защиты органов дыхания (респираторы) предназначены для предотвращения попадания внутрь организма человека вредных веществ, находящихся в воздухе. 37

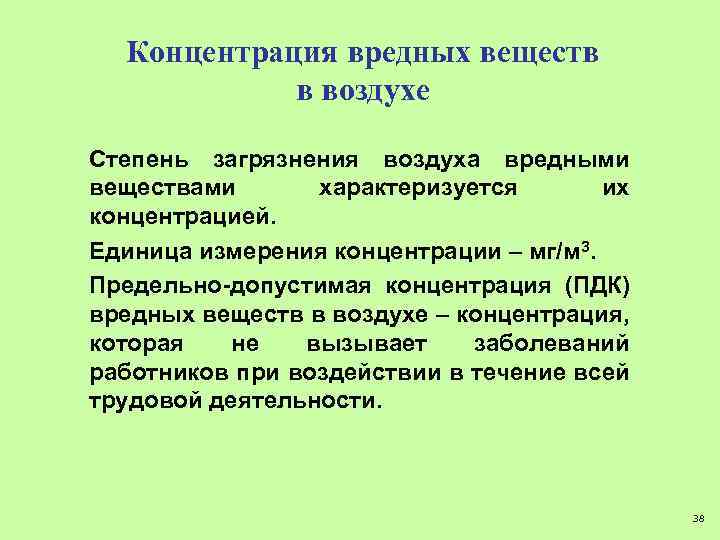

Концентрация вредных веществ в воздухе Степень загрязнения воздуха вредными веществами характеризуется их концентрацией. Единица измерения концентрации – мг/м 3. Предельно-допустимая концентрация (ПДК) вредных веществ в воздухе – концентрация, которая не вызывает заболеваний работников при воздействии в течение всей трудовой деятельности. 38

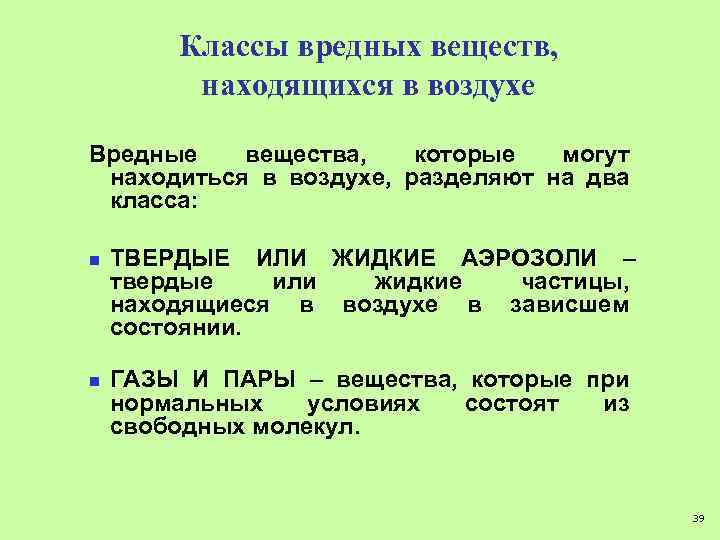

Классы вредных веществ, находящихся в воздухе Вредные вещества, которые могут находиться в воздухе, разделяют на два класса: n n ТВЕРДЫЕ ИЛИ ЖИДКИЕ АЭРОЗОЛИ – твердые или жидкие частицы, находящиеся в воздухе в зависшем состоянии. ГАЗЫ И ПАРЫ – вещества, которые при нормальных условиях состоят из свободных молекул. 39

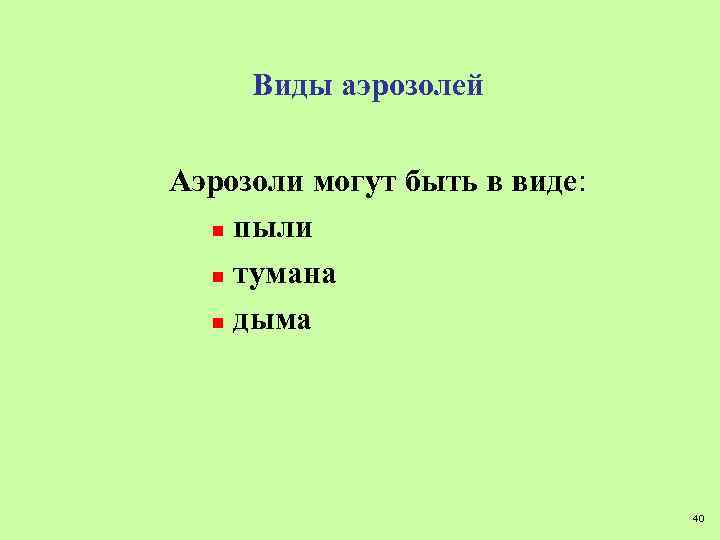

Виды аэрозолей Аэрозоли могут быть в виде: n пыли n тумана n дыма 40

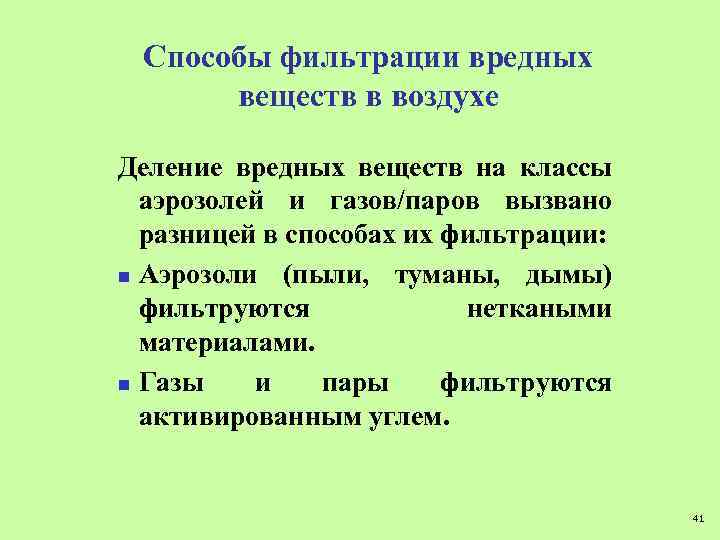

Способы фильтрации вредных веществ в воздухе Деление вредных веществ на классы аэрозолей и газов/паров вызвано разницей в способах их фильтрации: n Аэрозоли (пыли, туманы, дымы) фильтруются неткаными материалами. n Газы и пары фильтруются активированным углем. 41

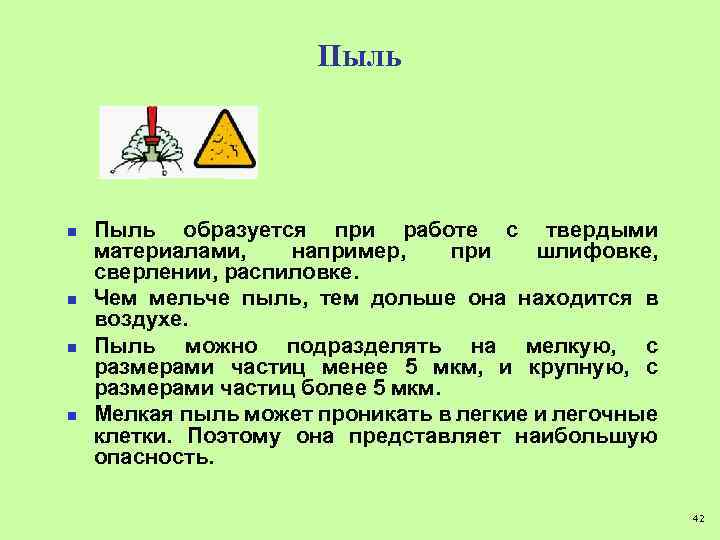

Пыль n n Пыль образуется при работе с твердыми материалами, например, при шлифовке, сверлении, распиловке. Чем мельче пыль, тем дольше она находится в воздухе. Пыль можно подразделять на мелкую, с размерами частиц менее 5 мкм, и крупную, с размерами частиц более 5 мкм. Мелкая пыль может проникать в легкие и легочные клетки. Поэтому она представляет наибольшую опасность. 42

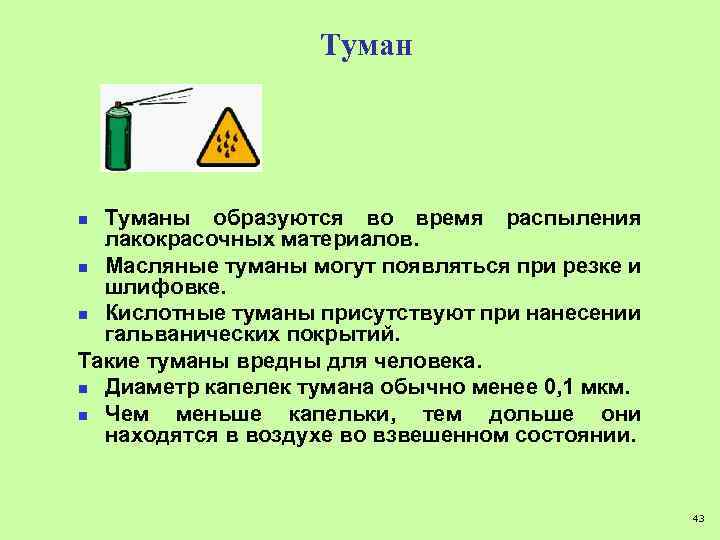

Туманы образуются во время распыления лакокрасочных материалов. n Масляные туманы могут появляться при резке и шлифовке. n Кислотные туманы присутствуют при нанесении гальванических покрытий. Такие туманы вредны для человека. n Диаметр капелек тумана обычно менее 0, 1 мкм. n Чем меньше капельки, тем дольше они находятся в воздухе во взвешенном состоянии. n 43

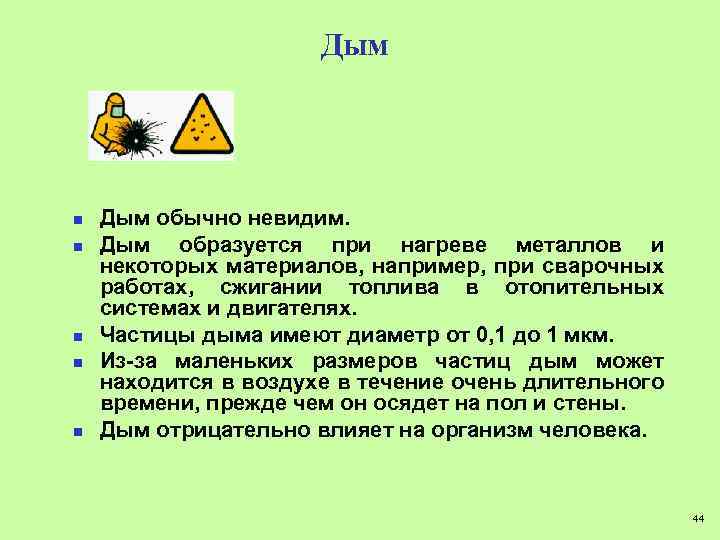

Дым n n n Дым обычно невидим. Дым образуется при нагреве металлов и некоторых материалов, например, при сварочных работах, сжигании топлива в отопительных системах и двигателях. Частицы дыма имеют диаметр от 0, 1 до 1 мкм. Из-за маленьких размеров частиц дым может находится в воздухе в течение очень длительного времени, прежде чем он осядет на пол и стены. Дым отрицательно влияет на организм человека. 44

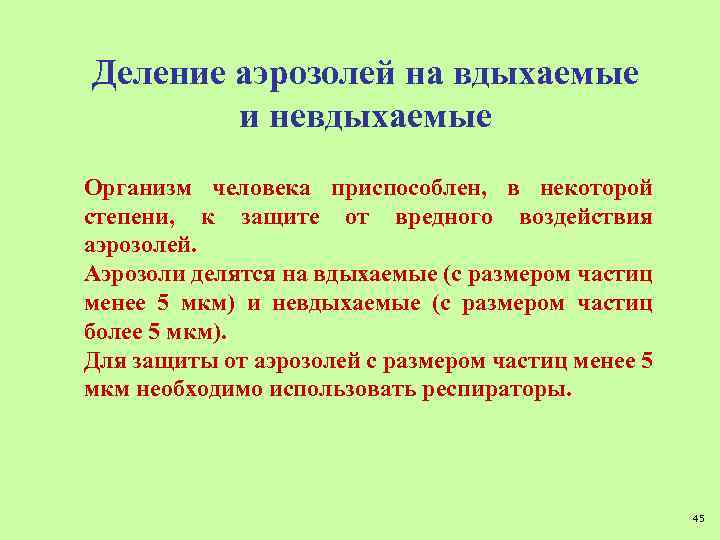

Деление аэрозолей на вдыхаемые и невдыхаемые Организм человека приспособлен, в некоторой степени, к защите от вредного воздействия аэрозолей. Аэрозоли делятся на вдыхаемые (с размером частиц менее 5 мкм) и невдыхаемые (с размером частиц более 5 мкм). Для защиты от аэрозолей с размером частиц менее 5 мкм необходимо использовать респираторы. 45

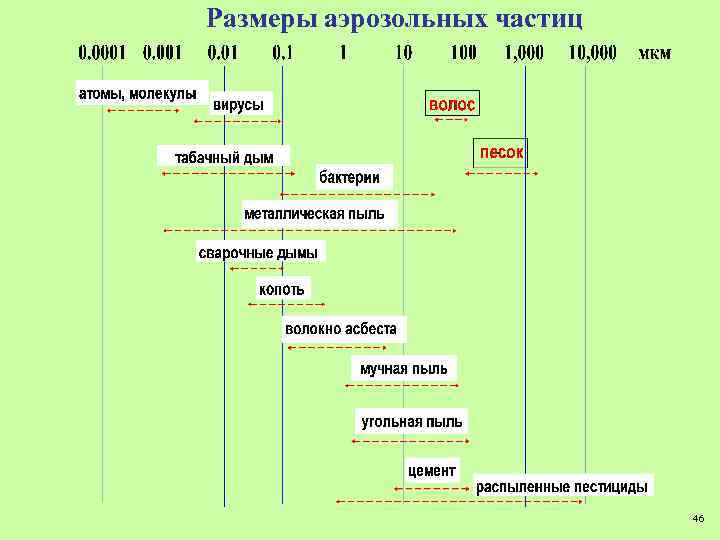

Размеры аэрозольных частиц 46

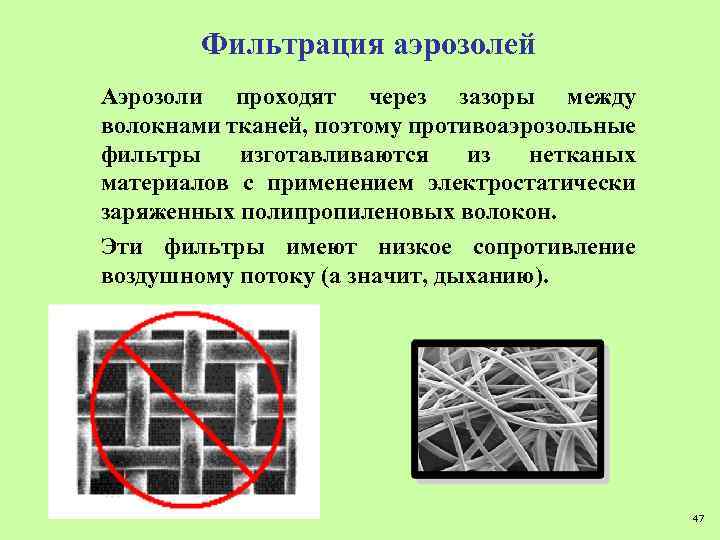

Фильтрация аэрозолей Аэрозоли проходят через зазоры между волокнами тканей, поэтому противоаэрозольные фильтры изготавливаются из нетканых материалов с применением электростатически заряженных полипропиленовых волокон. Эти фильтры имеют низкое сопротивление воздушному потоку (а значит, дыханию). 47

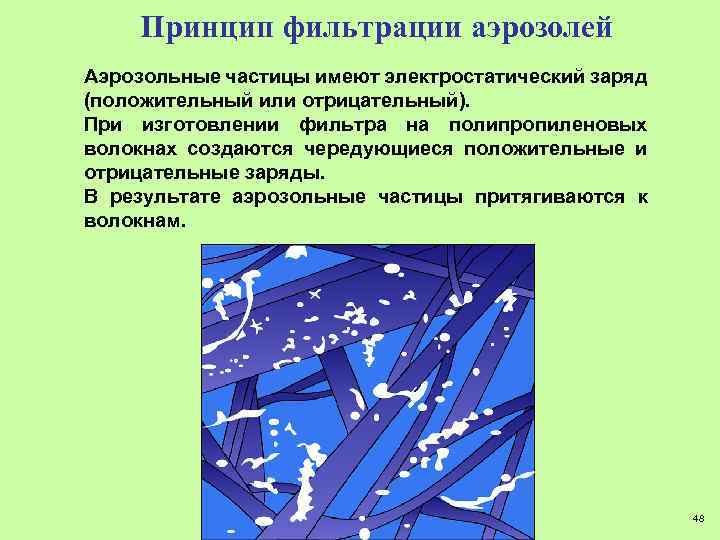

Принцип фильтрации аэрозолей Аэрозольные частицы имеют электростатический заряд (положительный или отрицательный). При изготовлении фильтра на полипропиленовых волокнах создаются чередующиеся положительные и отрицательные заряды. В результате аэрозольные частицы притягиваются к волокнам. 48
Газы • Газы - это вещества, не являющиеся ни жидкостями, ни твердыми веществами при нормальной (комнатной) температуре и давлении. • Газы невидимы и могут распространяться практически беспрепятственно очень далеко от места происхождения. • Газы могут образовываться в процессах горения, химических реакциях, например, при сварочных работах, производстве синтетических материалов. 49

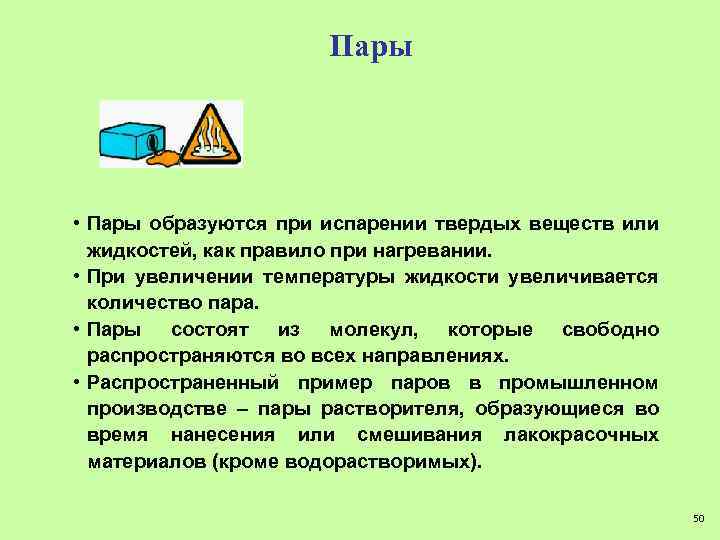

Пары • Пары образуются при испарении твердых веществ или жидкостей, как правило при нагревании. • При увеличении температуры жидкости увеличивается количество пара. • Пары состоят из молекул, которые свободно распространяются во всех направлениях. • Распространенный пример паров в промышленном производстве – пары растворителя, образующиеся во время нанесения или смешивания лакокрасочных материалов (кроме водорастворимых). 50

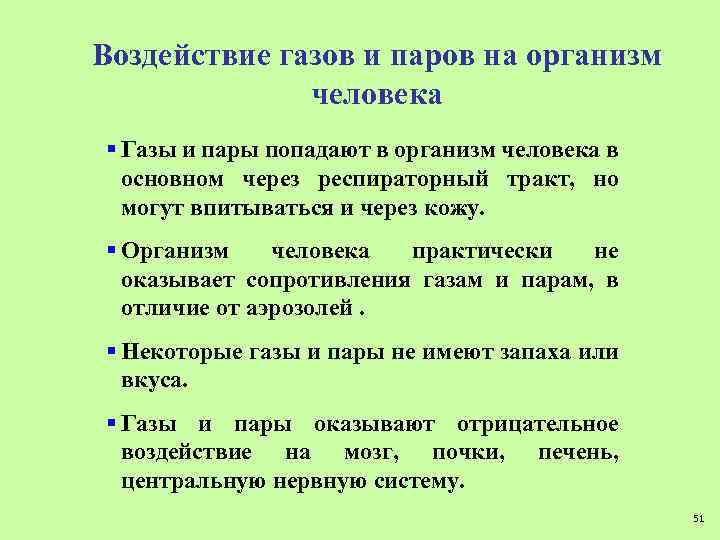

Воздействие газов и паров на организм человека § Газы и пары попадают в организм человека в основном через респираторный тракт, но могут впитываться и через кожу. § Организм человека практически не оказывает сопротивления газам и парам, в отличие от аэрозолей. § Некоторые газы и пары не имеют запаха или вкуса. § Газы и пары оказывают отрицательное воздействие на мозг, почки, печень, центральную нервную систему. 51

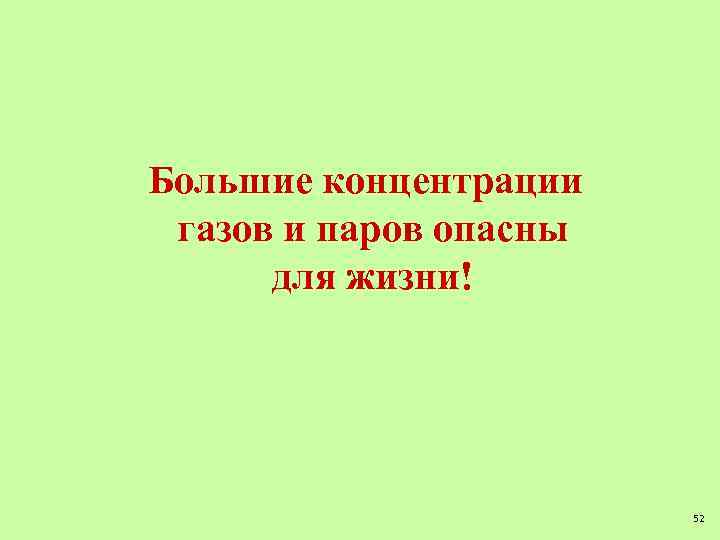

Большие концентрации газов и паров опасны для жизни! 52

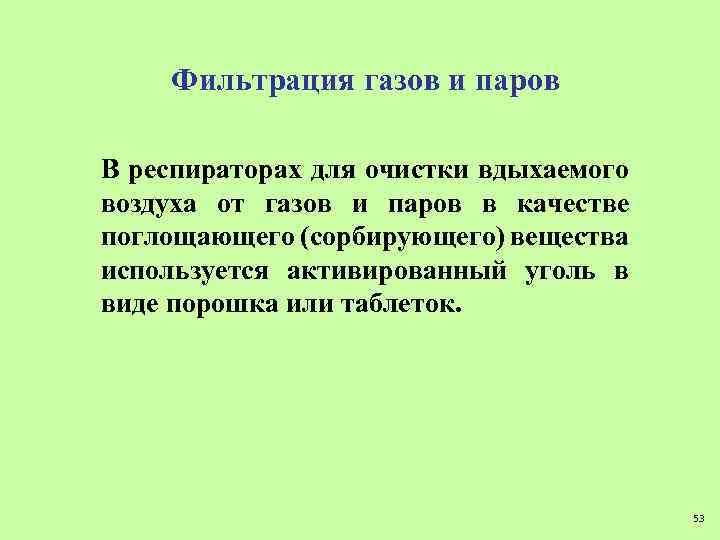

Фильтрация газов и паров В респираторах для очистки вдыхаемого воздуха от газов и паров в качестве поглощающего (сорбирующего) вещества используется активированный уголь в виде порошка или таблеток. 53

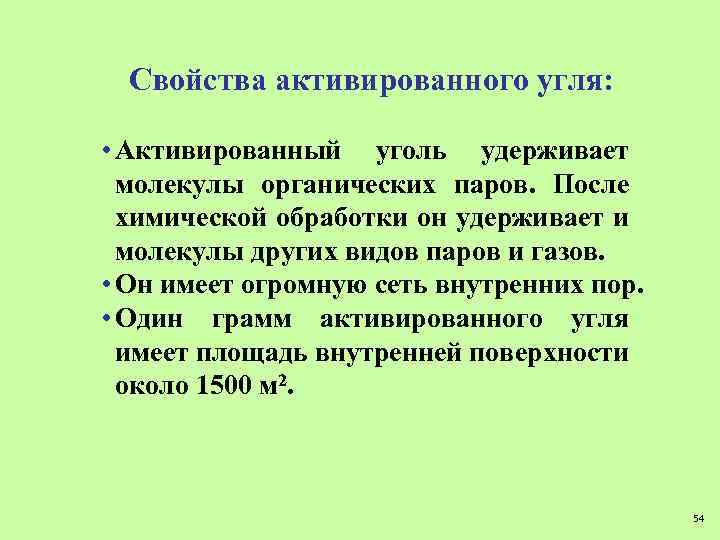

Свойства активированного угля: • Активированный уголь удерживает молекулы органических паров. После химической обработки он удерживает и молекулы других видов паров и газов. • Он имеет огромную сеть внутренних пор. • Один грамм активированного угля имеет площадь внутренней поверхности около 1500 м 2. 54
Фотографии активированного угля под микроскопом 55

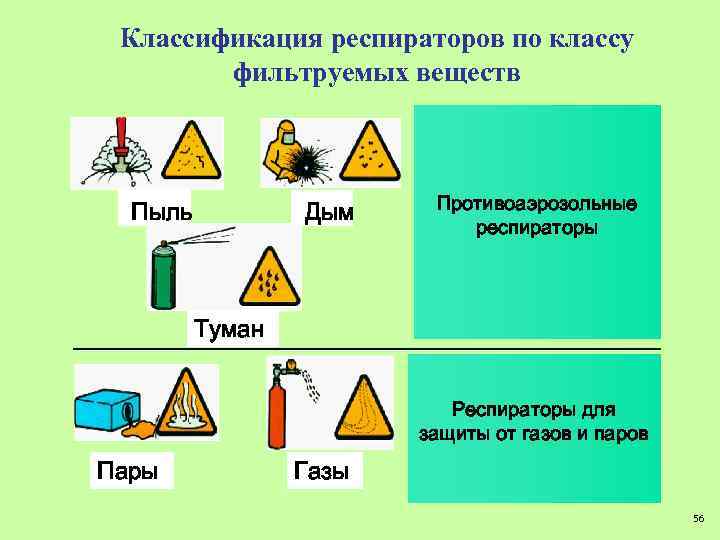

Классификация респираторов по классу фильтруемых веществ Пыль Дым Противоаэрозольные респираторы Туман Респираторы для защиты от газов и паров Пары Газы 56
Защита от аэрозолей, газов и паров 1. Для защиты от аэрозолей (пыли, дыма, тумана) применяются фильтры, изготовленные из нетканных материалов. 2. Для защиты от газов и паров применяются фильтры, изготовленные из активированного угля. 3. Противоаэрозольные фильтры не фильтруют газы и пары, а фильтры из активированного угля не фильтруют аэрозоли. 4. Если на рабочем месте одновременно присутствуют аэрозоль и газ (пар), то применяется комбинация из противоаэрозольного и противогазового фильтров. 57

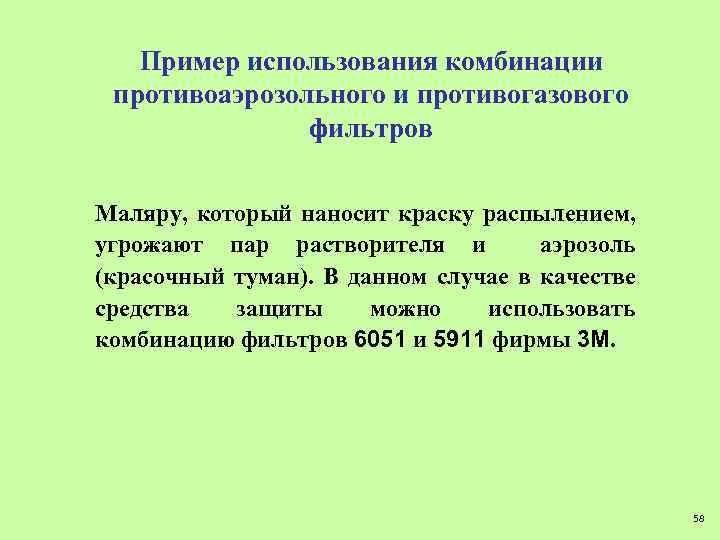

Пример использования комбинации противоаэрозольного и противогазового фильтров Маляру, который наносит краску распылением, угрожают пар растворителя и аэрозоль (красочный туман). В данном случае в качестве средства защиты можно использовать комбинацию фильтров 6051 и 5911 фирмы 3 М. 58

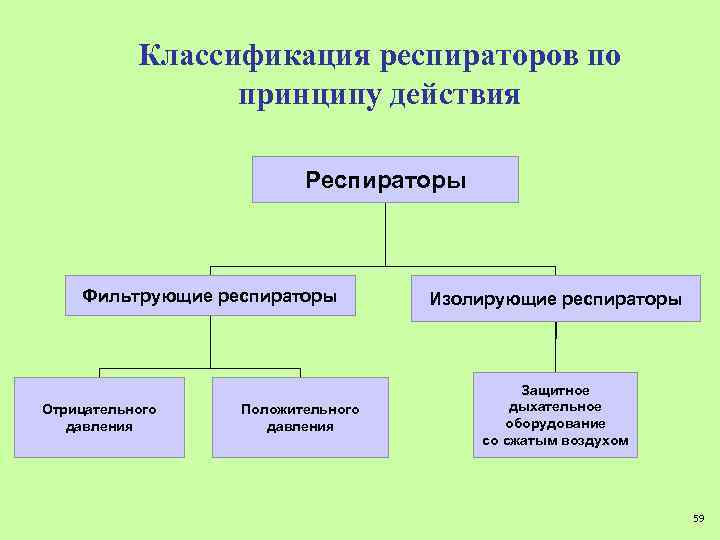

Классификация респираторов по принципу действия Респираторы Фильтрующие респираторы Отрицательного давления Положительного давления Изолирующие респираторы Защитное дыхательное оборудование со сжатым воздухом 59

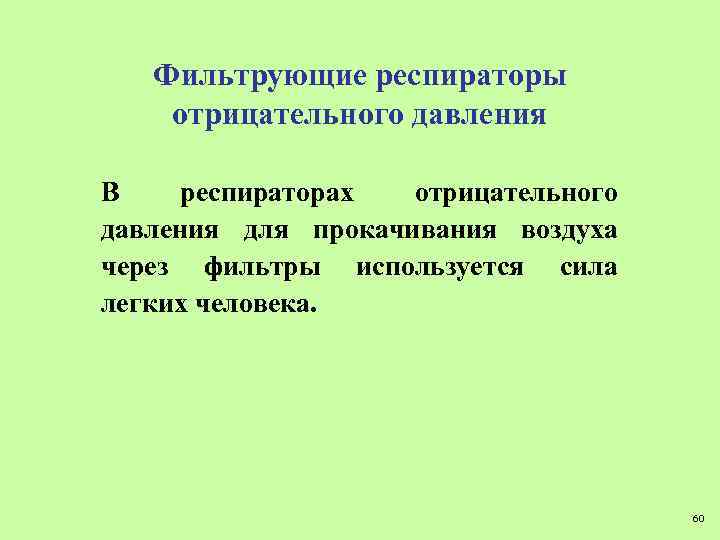

Фильтрующие респираторы отрицательного давления В респираторах отрицательного давления для прокачивания воздуха через фильтры используется сила легких человека. 60

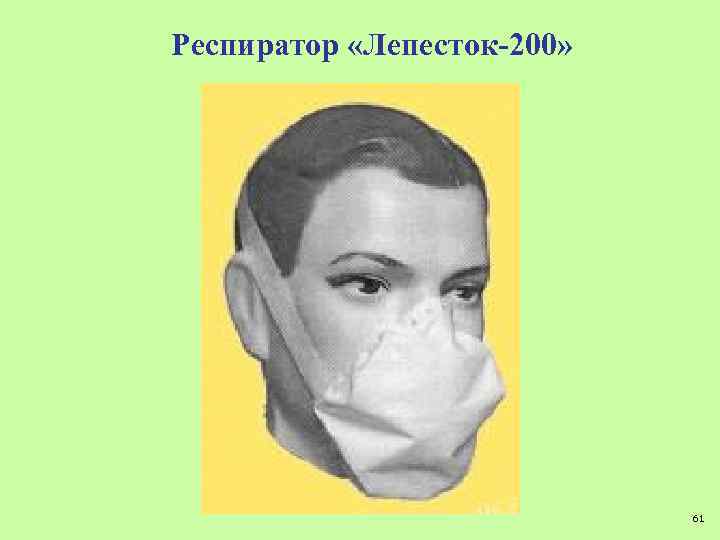

Респиратор «Лепесток-200» 61
Респиратор «Лепесток-200» 62

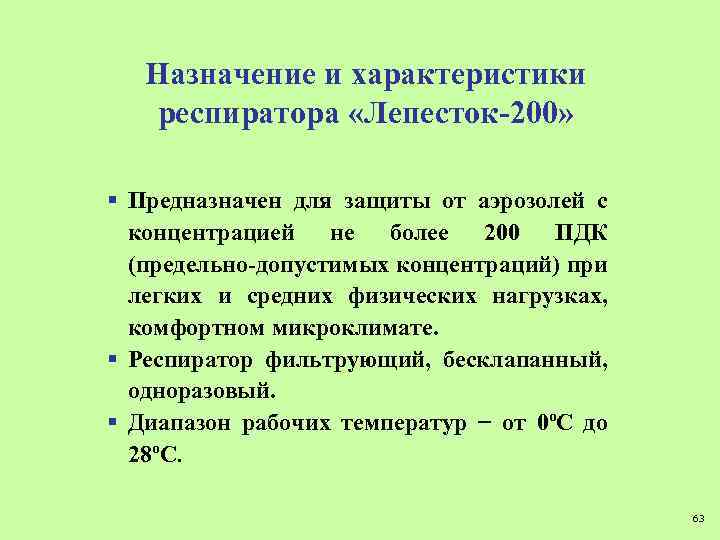

Назначение и характеристики респиратора «Лепесток-200» § Предназначен для защиты от аэрозолей с концентрацией не более 200 ПДК (предельно-допустимых концентраций) при легких и средних физических нагрузках, комфортном микроклимате. § Респиратор фильтрующий, бесклапанный, одноразовый. § Диапазон рабочих температур − от 0ºС до 28ºС. 63

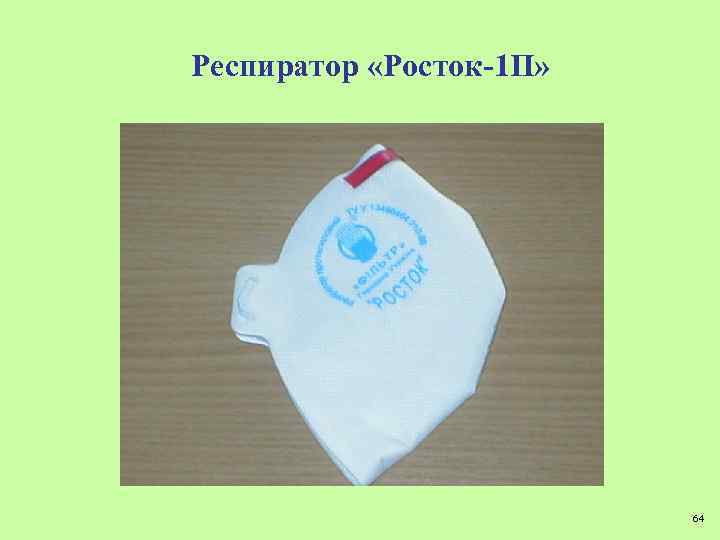

Респиратор «Росток-1 П» 64

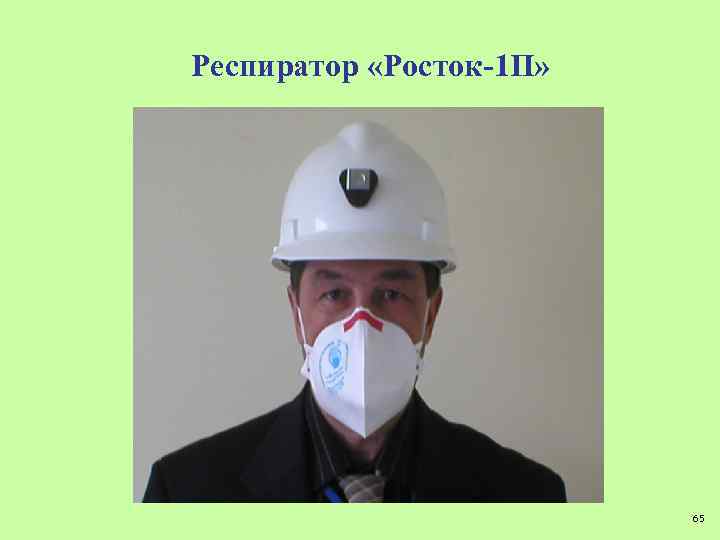

Респиратор «Росток-1 П» 65

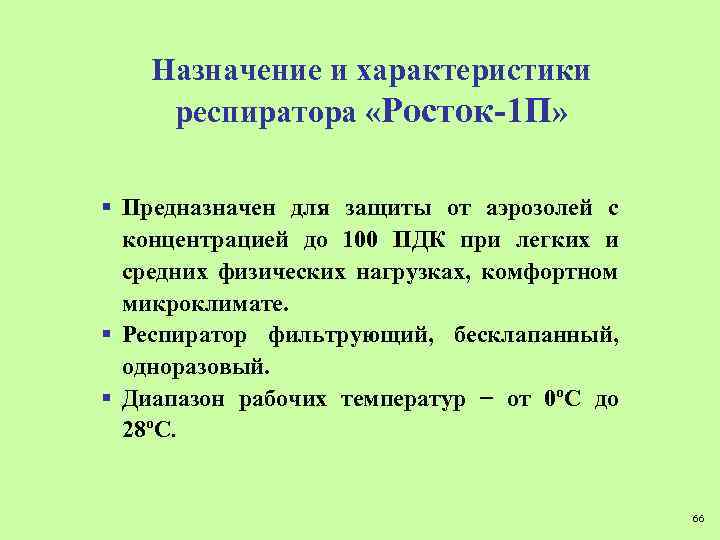

Назначение и характеристики респиратора «Росток-1 П» § Предназначен для защиты от аэрозолей с концентрацией до 100 ПДК при легких и средних физических нагрузках, комфортном микроклимате. § Респиратор фильтрующий, бесклапанный, одноразовый. § Диапазон рабочих температур − от 0ºС до 28ºС. 66

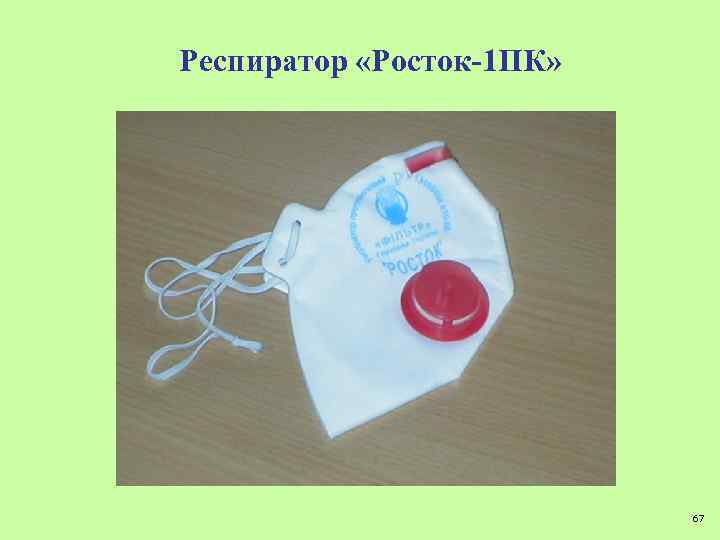

Респиратор «Росток-1 ПК» 67

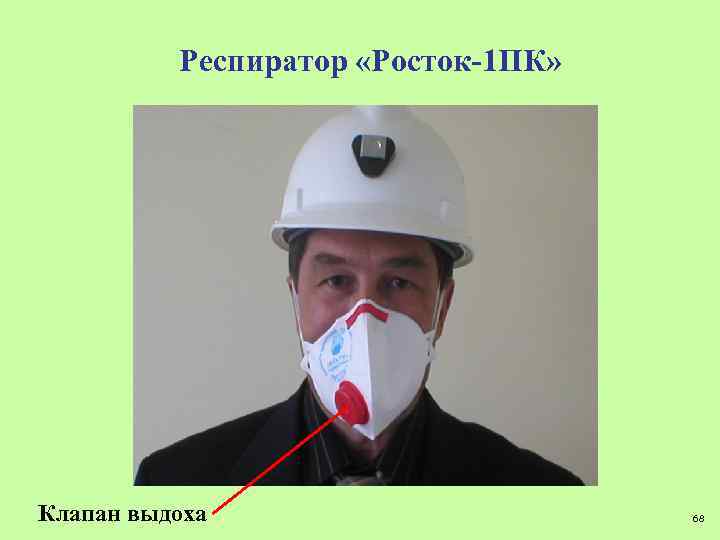

Респиратор «Росток-1 ПК» Клапан выдоха 68

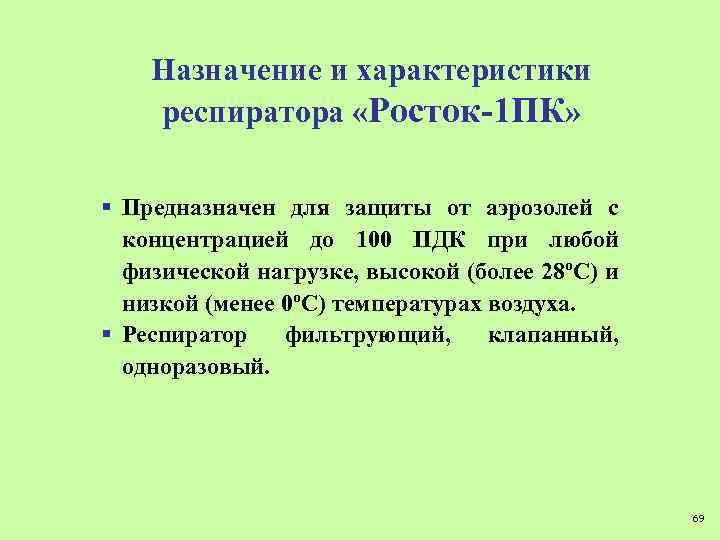

Назначение и характеристики респиратора «Росток-1 ПК» § Предназначен для защиты от аэрозолей с концентрацией до 100 ПДК при любой физической нагрузке, высокой (более 28ºС) и низкой (менее 0ºС) температурах воздуха. § Респиратор фильтрующий, клапанный, одноразовый. 69

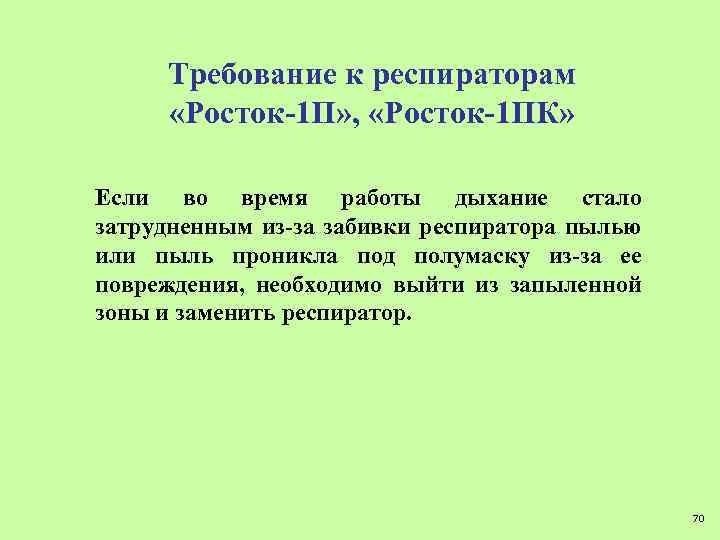

Требование к респираторам «Росток-1 П» , «Росток-1 ПК» Если во время работы дыхание стало затрудненным из-за забивки респиратора пылью или пыль проникла под полумаску из-за ее повреждения, необходимо выйти из запыленной зоны и заменить респиратор. 70

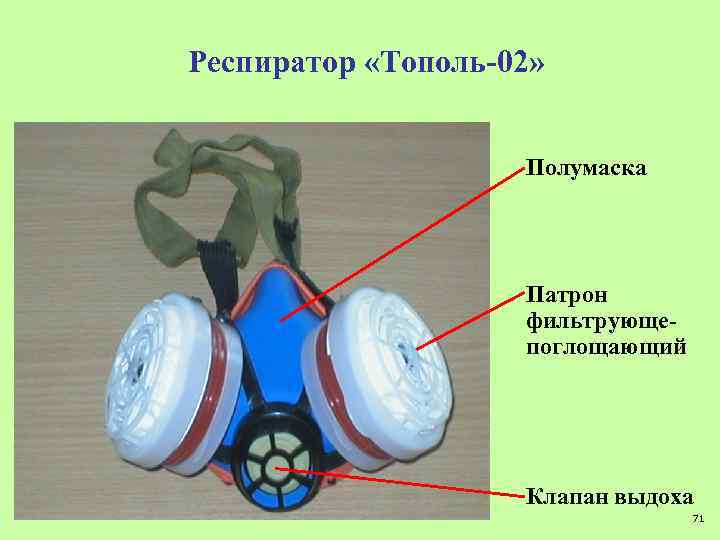

Респиратор «Тополь-02» Полумаска Патрон фильтрующепоглощающий Клапан выдоха 71

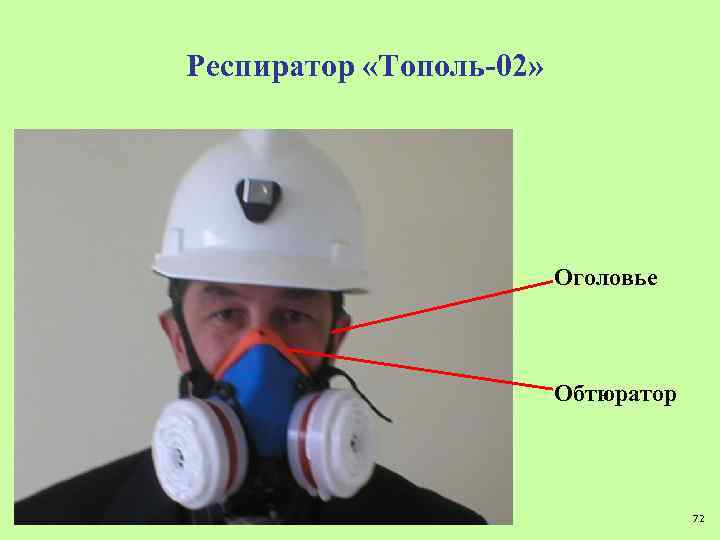

Респиратор «Тополь-02» Оголовье Обтюратор 72

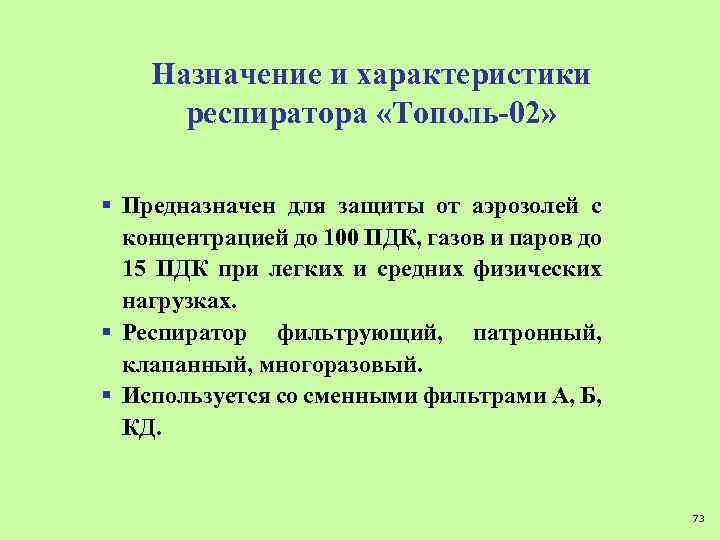

Назначение и характеристики респиратора «Тополь-02» § Предназначен для защиты от аэрозолей с концентрацией до 100 ПДК, газов и паров до 15 ПДК при легких и средних физических нагрузках. § Респиратор фильтрующий, патронный, клапанный, многоразовый. § Используется со сменными фильтрами А, Б, КД. 73

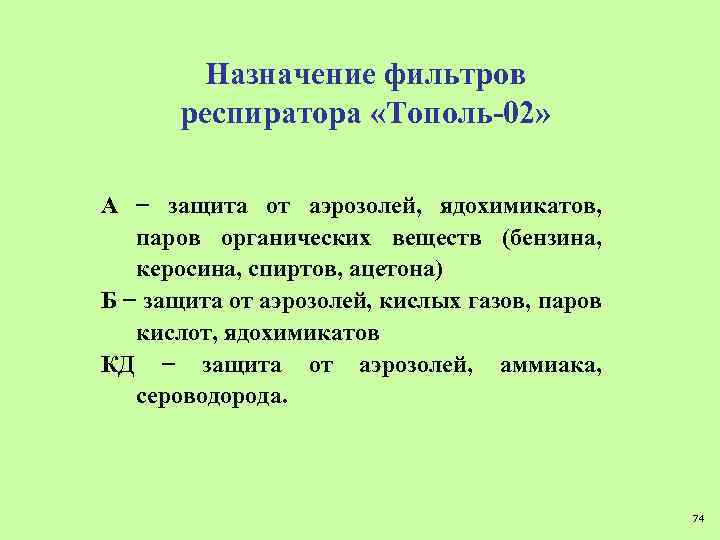

Назначение фильтров респиратора «Тополь-02» А − защита от аэрозолей, ядохимикатов, паров органических веществ (бензина, керосина, спиртов, ацетона) Б − защита от аэрозолей, кислых газов, паров кислот, ядохимикатов КД − защита от аэрозолей, аммиака, сероводорода. 74

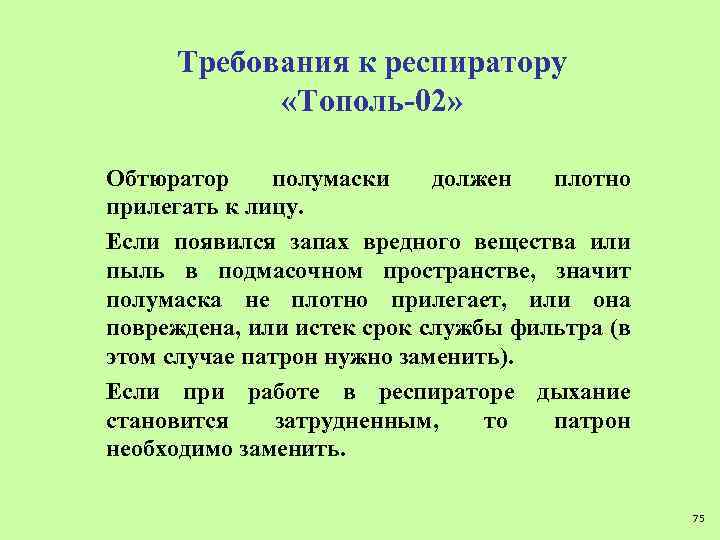

Требования к респиратору «Тополь-02» Обтюратор полумаски должен плотно прилегать к лицу. Если появился запах вредного вещества или пыль в подмасочном пространстве, значит полумаска не плотно прилегает, или она повреждена, или истек срок службы фильтра (в этом случае патрон нужно заменить). Если при работе в респираторе дыхание становится затрудненным, то патрон необходимо заменить. 75

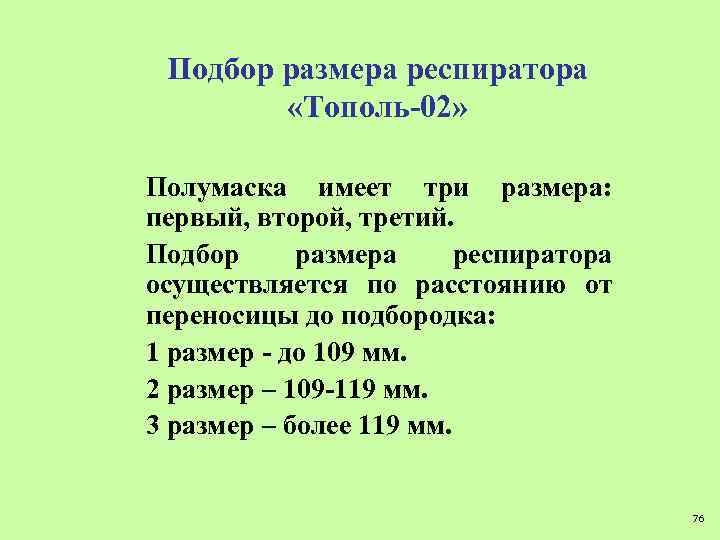

Подбор размера респиратора «Тополь-02» Полумаска имеет три размера: первый, второй, третий. Подбор размера респиратора осуществляется по расстоянию от переносицы до подбородка: 1 размер - до 109 мм. 2 размер – 109 -119 мм. 3 размер – более 119 мм. 76
Респиратор «Пульс-М» 77

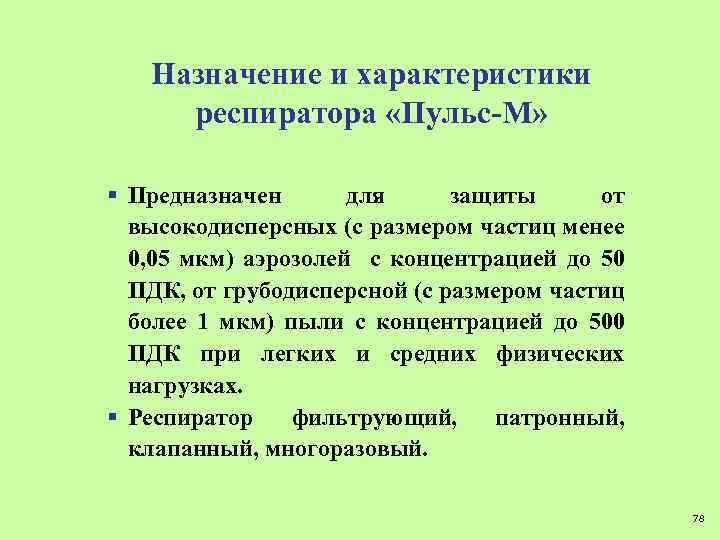

Назначение и характеристики респиратора «Пульс-М» § Предназначен для защиты от высокодисперсных (с размером частиц менее 0, 05 мкм) аэрозолей с концентрацией до 50 ПДК, от грубодисперсной (с размером частиц более 1 мкм) пыли с концентрацией до 500 ПДК при легких и средних физических нагрузках. § Респиратор фильтрующий, патронный, клапанный, многоразовый. 78

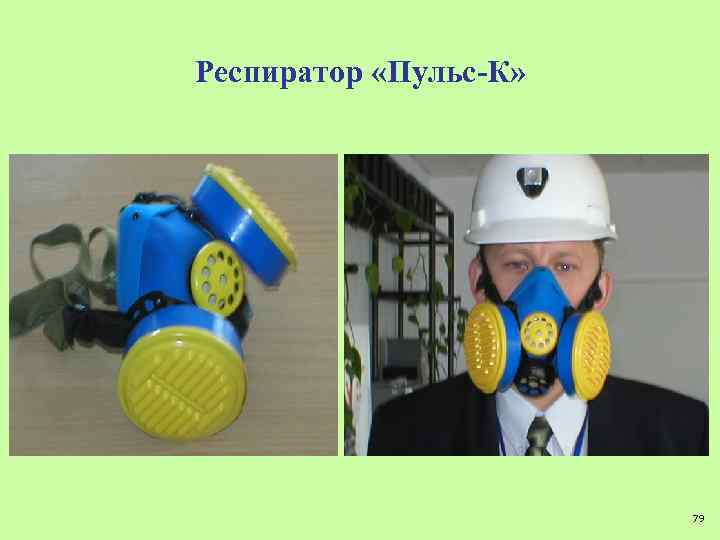

Респиратор «Пульс-К» 79

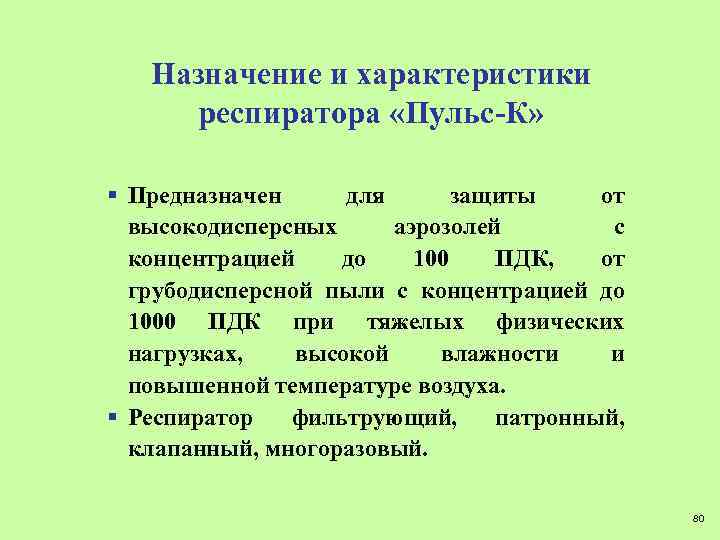

Назначение и характеристики респиратора «Пульс-К» § Предназначен для защиты от высокодисперсных аэрозолей с концентрацией до 100 ПДК, от грубодисперсной пыли с концентрацией до 1000 ПДК при тяжелых физических нагрузках, высокой влажности и повышенной температуре воздуха. § Респиратор фильтрующий, патронный, клапанный, многоразовый. 80

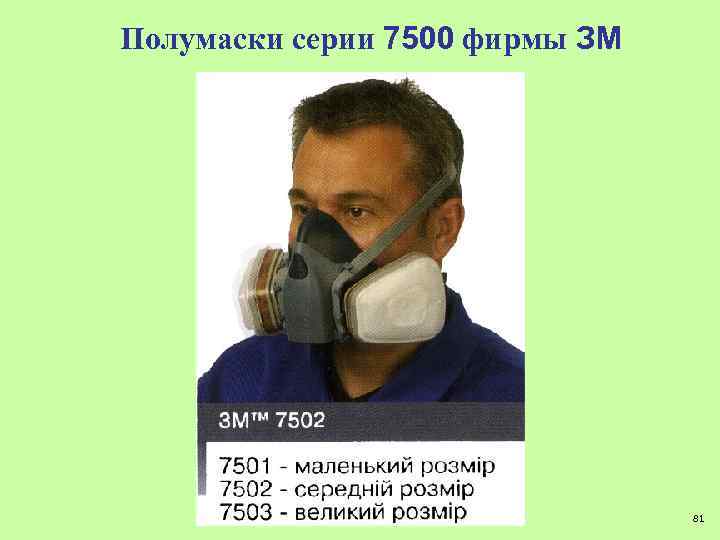

Полумаски серии 7500 фирмы ЗМ 81

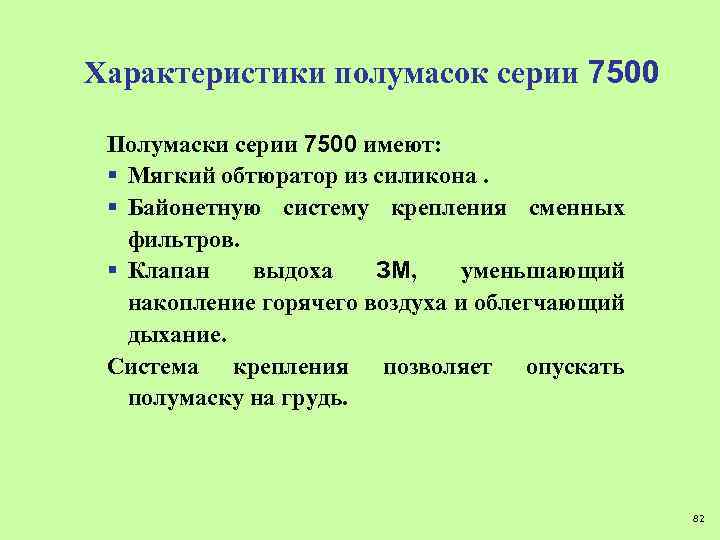

Характеристики полумасок серии 7500 Полумаски серии 7500 имеют: § Мягкий обтюратор из силикона. § Байонетную систему крепления сменных фильтров. § Клапан выдоха ЗМ, уменьшающий накопление горячего воздуха и облегчающий дыхание. Система крепления позволяет опускать полумаску на грудь. 82

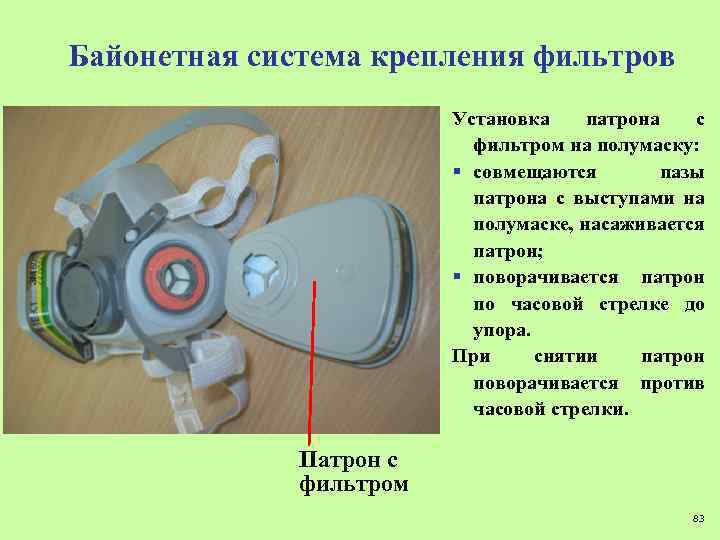

Байонетная система крепления фильтров Установка патрона с фильтром на полумаску: § совмещаются пазы патрона с выступами на полумаске, насаживается патрон; § поворачивается патрон по часовой стрелке до упора. При снятии патрон поворачивается против часовой стрелки. Патрон с фильтром 83

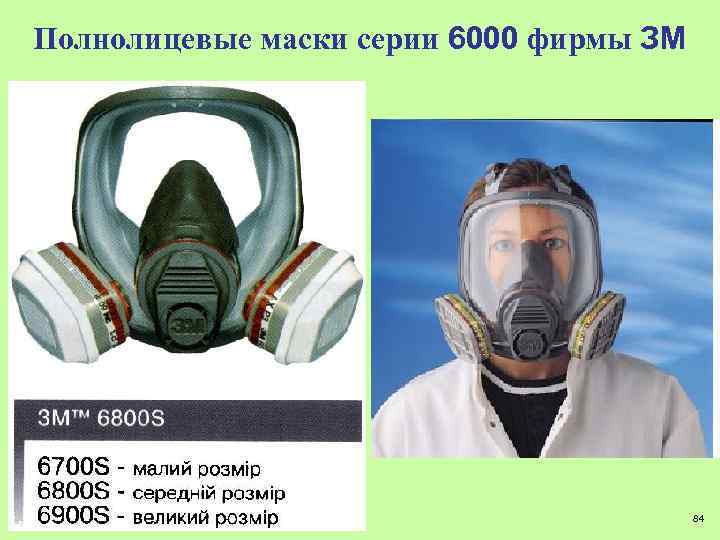

Полнолицевые маски серии 6000 фирмы ЗМ 84

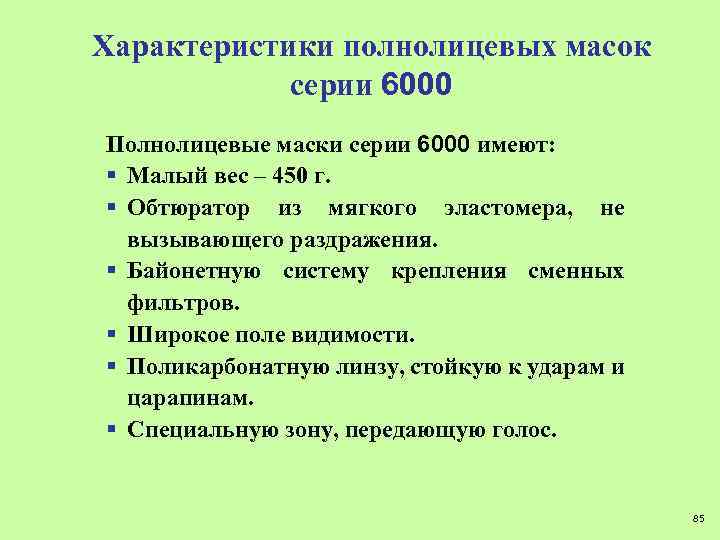

Характеристики полнолицевых масок серии 6000 Полнолицевые маски серии 6000 имеют: § Малый вес – 450 г. § Обтюратор из мягкого эластомера, не вызывающего раздражения. § Байонетную систему крепления сменных фильтров. § Широкое поле видимости. § Поликарбонатную линзу, стойкую к ударам и царапинам. § Специальную зону, передающую голос. 85

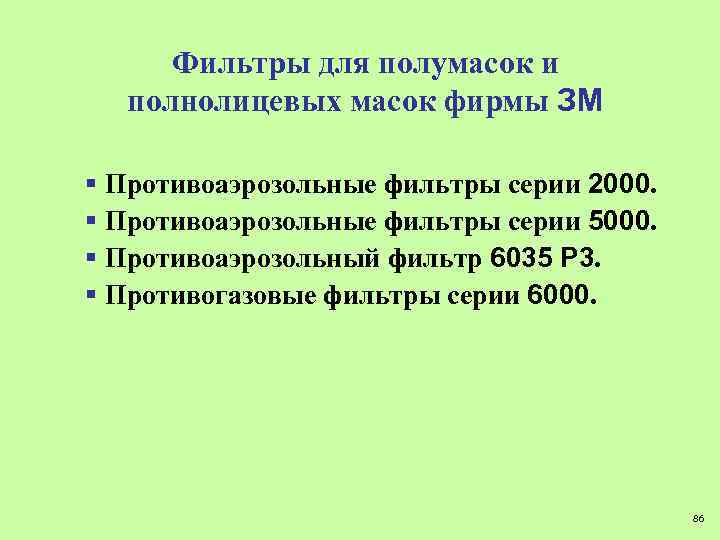

Фильтры для полумасок и полнолицевых масок фирмы ЗМ § Противоаэрозольные фильтры серии 2000. § Противоаэрозольные фильтры серии 5000. § Противоаэрозольный фильтр 6035 Р 3. § Противогазовые фильтры серии 6000. 86

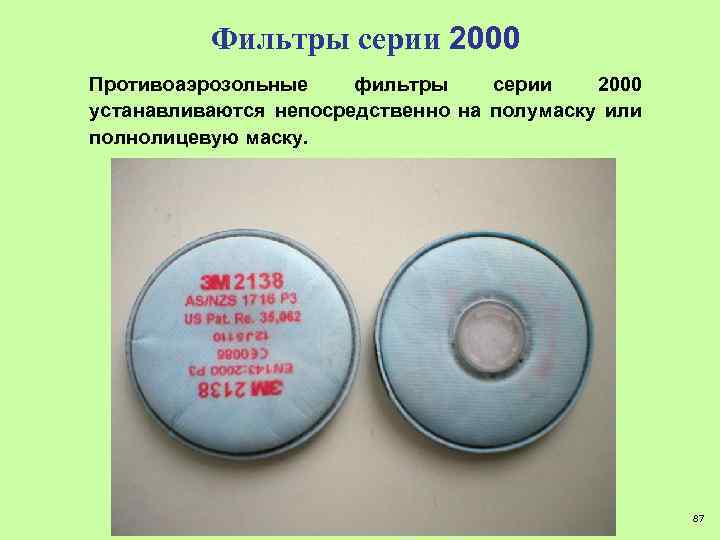

Фильтры серии 2000 Противоаэрозольные фильтры серии 2000 устанавливаются непосредственно на полумаску или полнолицевую маску. 87

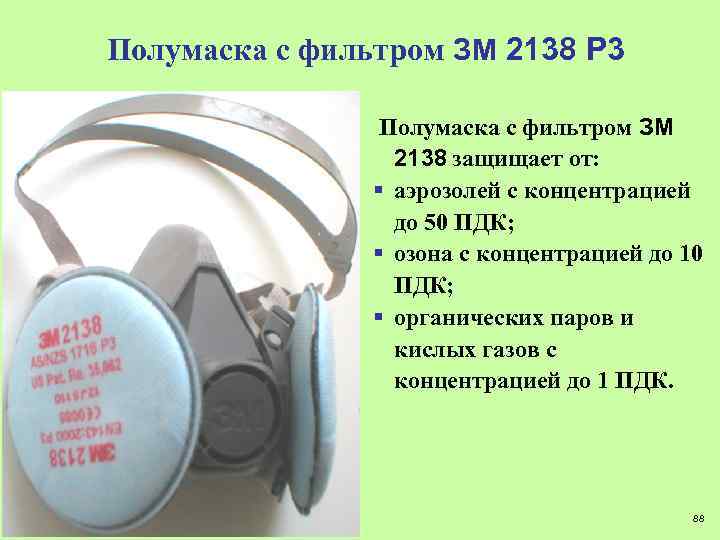

Полумаска с фильтром ЗМ 2138 Р 3 Полумаска с фильтром ЗМ 2138 защищает от: § аэрозолей с концентрацией до 50 ПДК; § озона с концентрацией до 10 ПДК; § органических паров и кислых газов с концентрацией до 1 ПДК. 88

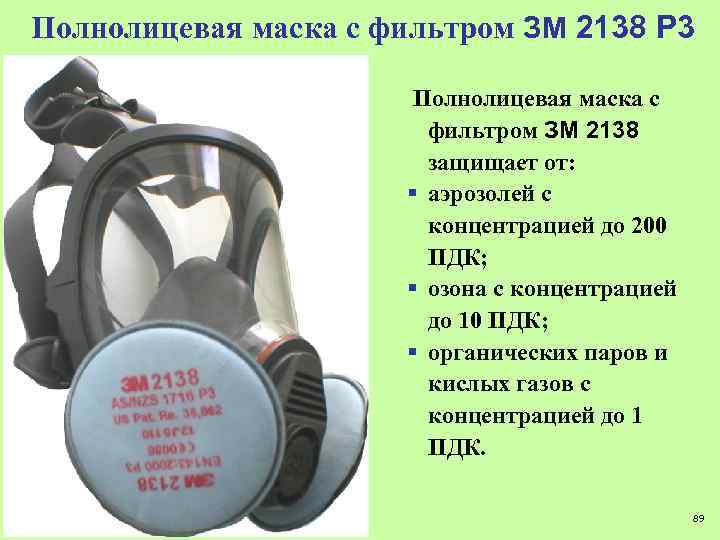

Полнолицевая маска с фильтром ЗМ 2138 Р 3 Полнолицевая маска с фильтром ЗМ 2138 защищает от: § аэрозолей с концентрацией до 200 ПДК; § озона с концентрацией до 10 ПДК; § органических паров и кислых газов с концентрацией до 1 ПДК. 89

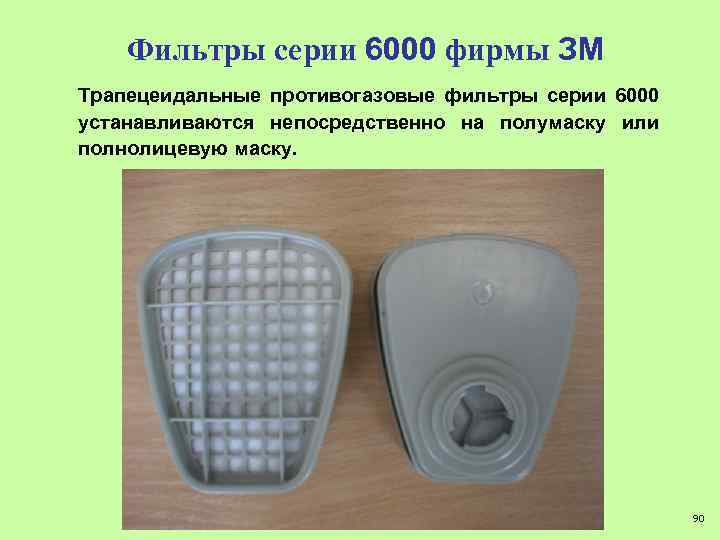

Фильтры серии 6000 фирмы ЗМ Трапецеидальные противогазовые фильтры серии 6000 устанавливаются непосредственно на полумаску или полнолицевую маску. 90

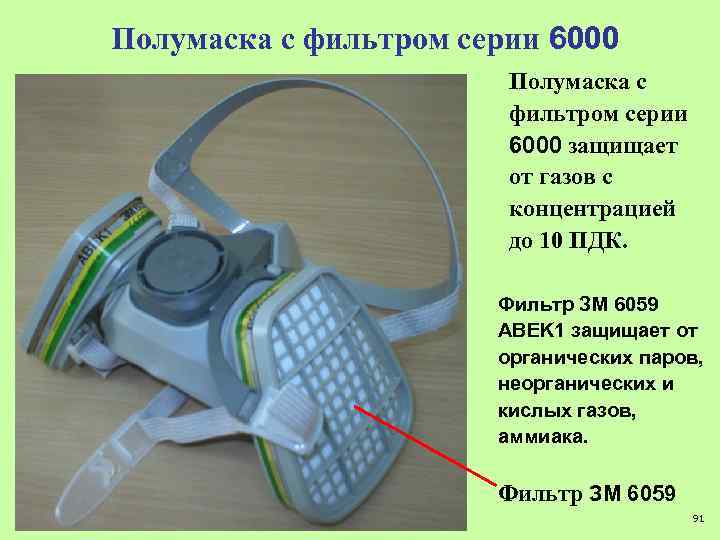

Полумаска с фильтром серии 6000 защищает от газов с концентрацией до 10 ПДК. Фильтр ЗМ 6059 ABEK 1 защищает от органических паров, неорганических и кислых газов, аммиака. Фильтр ЗМ 6059 91

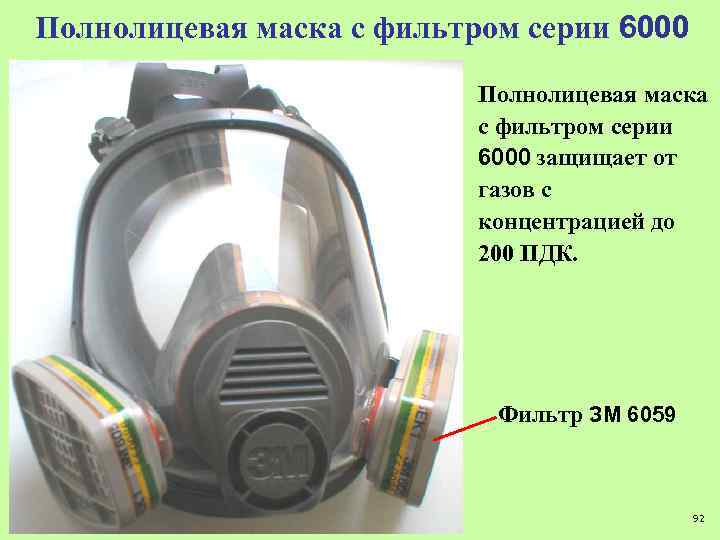

Полнолицевая маска с фильтром серии 6000 защищает от газов с концентрацией до 200 ПДК. Фильтр ЗМ 6059 92

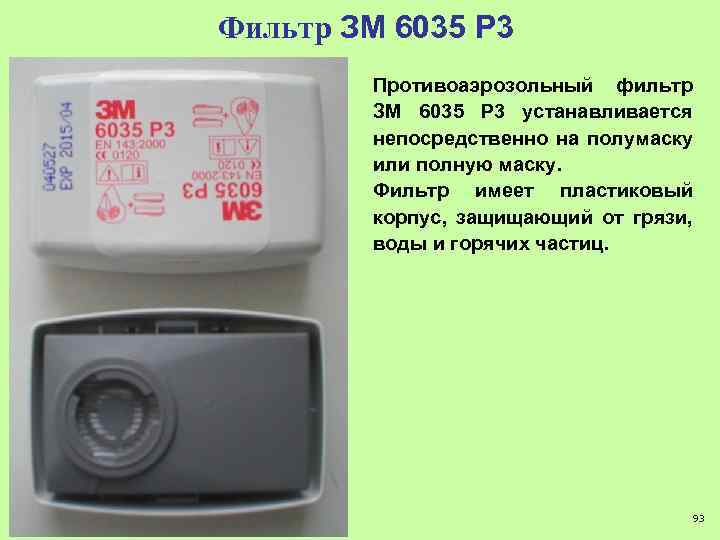

Фильтр ЗМ 6035 Р 3 Противоаэрозольный фильтр ЗМ 6035 Р 3 устанавливается непосредственно на полумаску или полную маску. Фильтр имеет пластиковый корпус, защищающий от грязи, воды и горячих частиц. 93

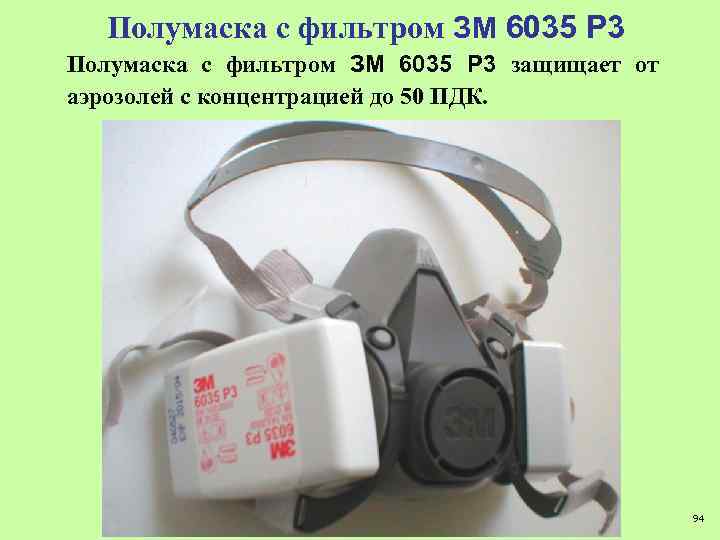

Полумаска с фильтром ЗМ 6035 Р 3 защищает от аэрозолей с концентрацией до 50 ПДК. 94
Полнолицевая маска с фильтром ЗМ 6035 Р 3 защищает от аэрозолей с концентрацией до 200 ПДК. 95

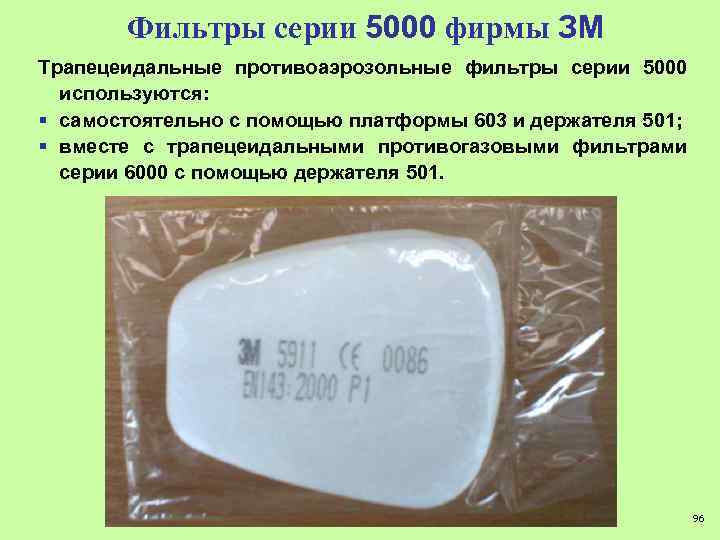

Фильтры серии 5000 фирмы ЗМ Трапецеидальные противоаэрозольные фильтры серии 5000 используются: § самостоятельно с помощью платформы 603 и держателя 501; § вместе с трапецеидальными противогазовыми фильтрами серии 6000 с помощью держателя 501. 96
Полумаска с фильтрами серий 5000 и 6000 Фильтр ЗМ 5911 Держатель 501 Фильтр ЗМ 6059 97

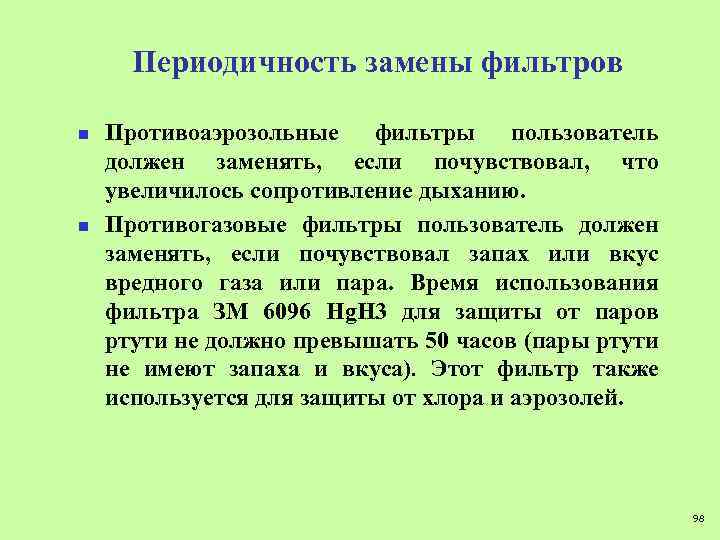

Периодичность замены фильтров n n Противоаэрозольные фильтры пользователь должен заменять, если почувствовал, что увеличилось сопротивление дыханию. Противогазовые фильтры пользователь должен заменять, если почувствовал запах или вкус вредного газа или пара. Время использования фильтра ЗМ 6096 Hg. H 3 для защиты от паров ртути не должно превышать 50 часов (пары ртути не имеют запаха и вкуса). Этот фильтр также используется для защиты от хлора и аэрозолей. 98
Требования к использованию респираторов на ОУ § Нахождение персонала на ОУ разрешается только в респираторах. § При высокой влажности воздуха или температуре воздуха выше 28 ºС или температуре ниже 0ºС необходимо использовать фильтрующие клапанные или патронные респираторы. 99

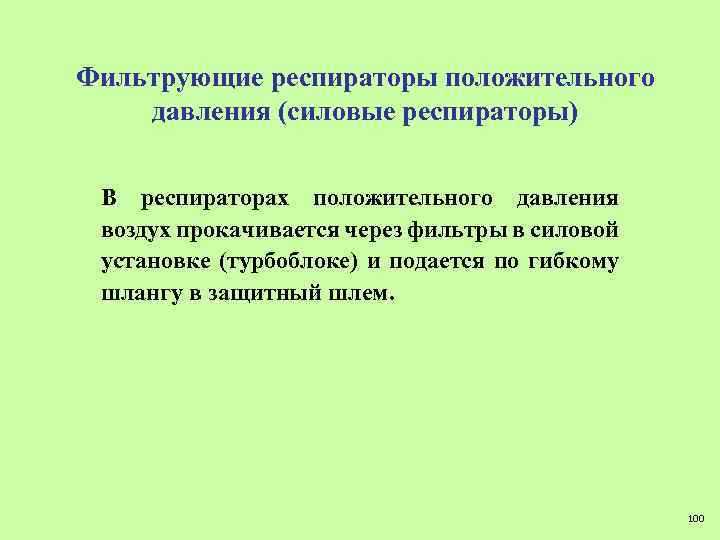

Фильтрующие респираторы положительного давления (силовые респираторы) В респираторах положительного давления воздух прокачивается через фильтры в силовой установке (турбоблоке) и подается по гибкому шлангу в защитный шлем. 100

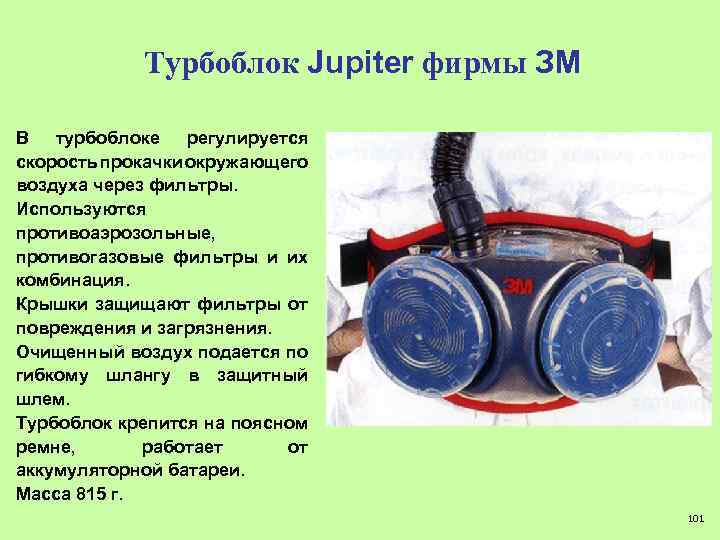

Турбоблок Jupiter фирмы ЗМ В турбоблоке регулируется скорость прокачки окружающего воздуха через фильтры. Используются противоаэрозольные, противогазовые фильтры и их комбинация. Крышки защищают фильтры от повреждения и загрязнения. Очищенный воздух подается по гибкому шлангу в защитный шлем. Турбоблок крепится на поясном ремне, работает от аккумуляторной батареи. Масса 815 г. 101

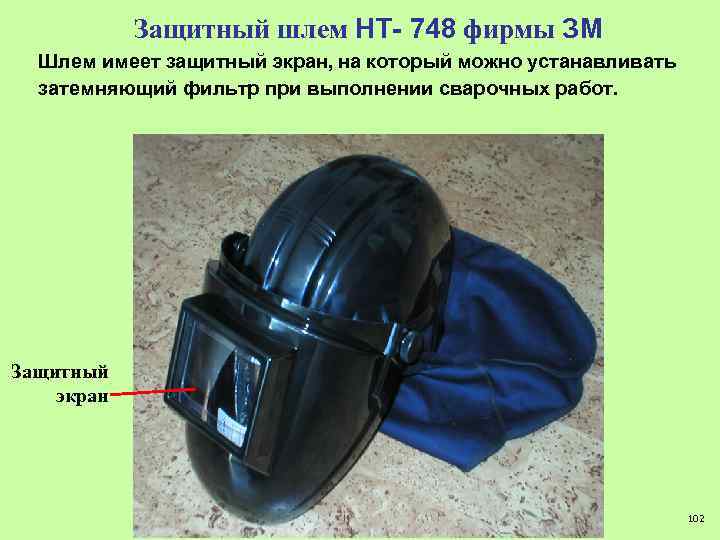

Защитный шлем НТ- 748 фирмы ЗМ Шлем имеет защитный экран, на который можно устанавливать затемняющий фильтр при выполнении сварочных работ. Защитный экран 102
Сочетание шлема НТ- 748 и турбоблока Jupiter Шлем и турбоблок (блок фильтрации воздуха) вместе составляют защитное респираторное устройство. Очищенный воздух из блока фильтрации воздуха (БФВ) поступает по гибкому шлангу в шлем со стороны тыльной части. Воздух обтекает голову работника и поступает к лицу. Шлем изолирует голову работника от загрязненного воздуха. 103

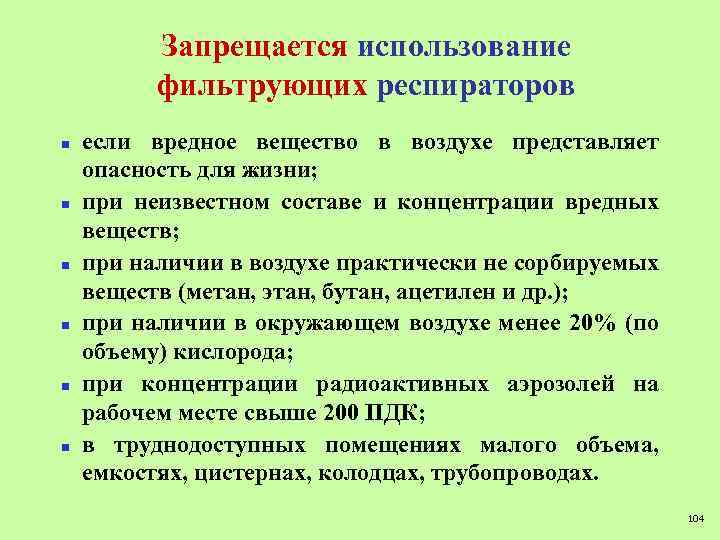

Запрещается использование фильтрующих респираторов n n n если вредное вещество в воздухе представляет опасность для жизни; при неизвестном составе и концентрации вредных веществ; при наличии в воздухе практически не сорбируемых веществ (метан, этан, бутан, ацетилен и др. ); при наличии в окружающем воздухе менее 20% (по объему) кислорода; при концентрации радиоактивных аэрозолей на рабочем месте свыше 200 ПДК; в труднодоступных помещениях малого объема, емкостях, цистернах, колодцах, трубопроводах. 104

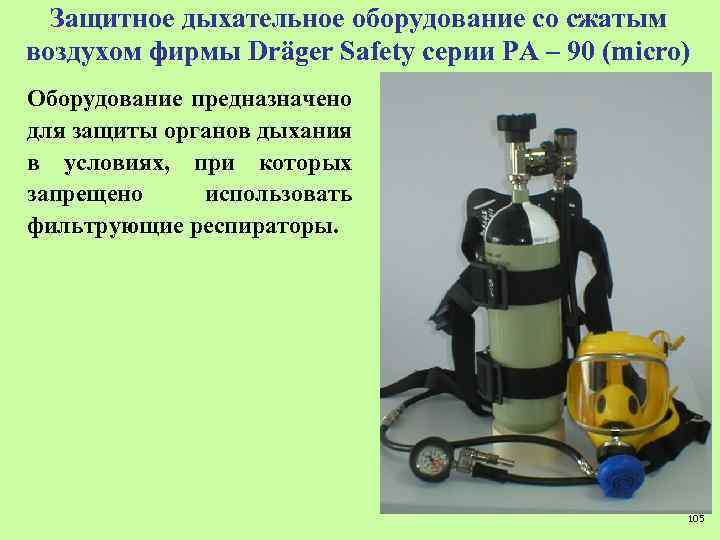

Защитное дыхательное оборудование со сжатым воздухом фирмы Dräger Safety серии PA – 90 (micro) Оборудование предназначено для защиты органов дыхания в условиях, при которых запрещено использовать фильтрующие респираторы. 105

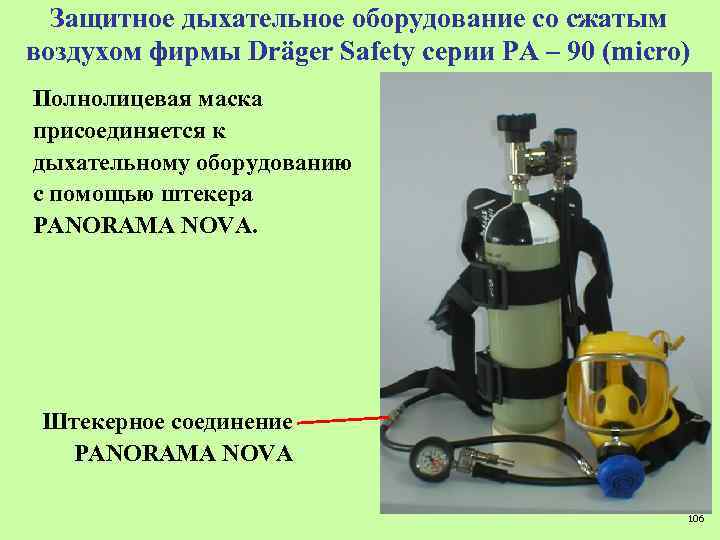

Защитное дыхательное оборудование со сжатым воздухом фирмы Dräger Safety серии PA – 90 (micro) Полнолицевая маска присоединяется к дыхательному оборудованию с помощью штекера PANORAMA NOVA. Штекерное соединение PANORAMA NOVA 106

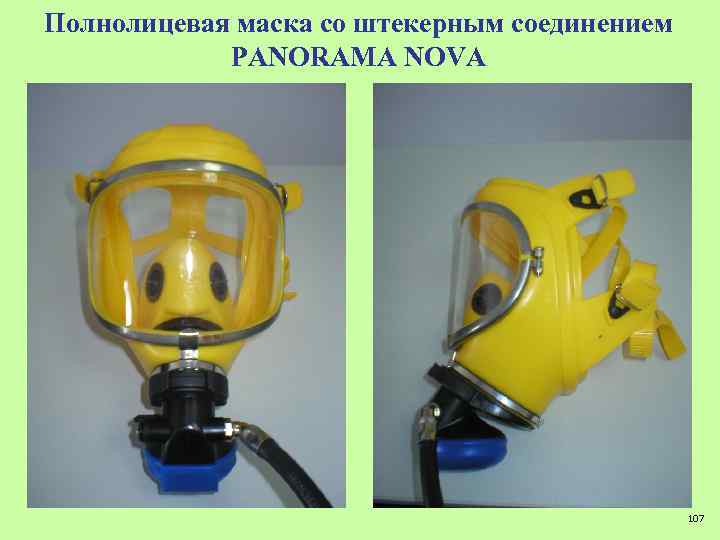

Полнолицевая маска со штекерным соединением PANORAMA NOVA 107

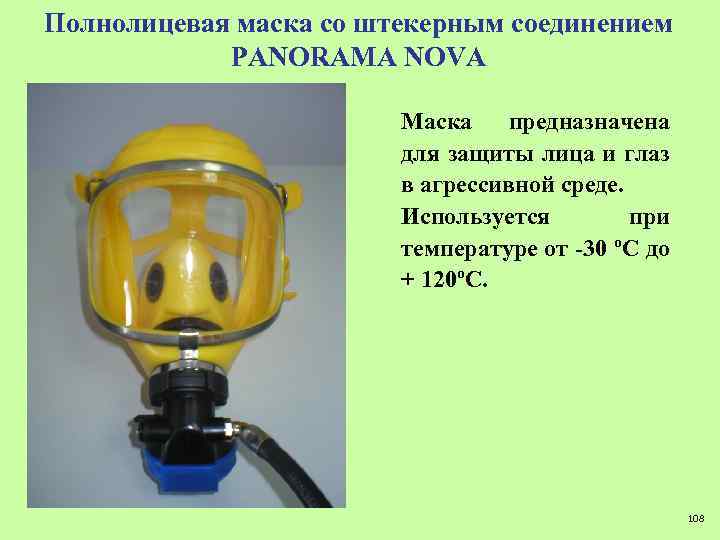

Полнолицевая маска со штекерным соединением PANORAMA NOVA Маска предназначена для защиты лица и глаз в агрессивной среде. Используется при температуре от -30 ºС до + 120ºС. 108

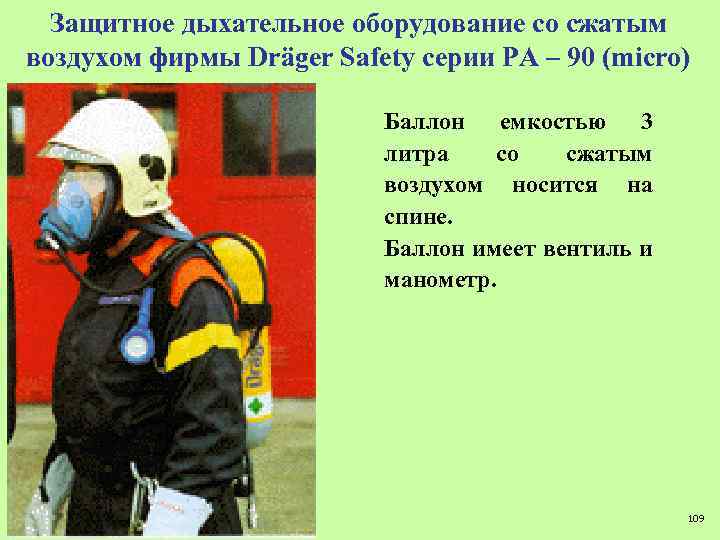

Защитное дыхательное оборудование со сжатым воздухом фирмы Dräger Safety серии PA – 90 (micro) Баллон емкостью 3 литра со сжатым воздухом носится на спине. Баллон имеет вентиль и манометр. 109

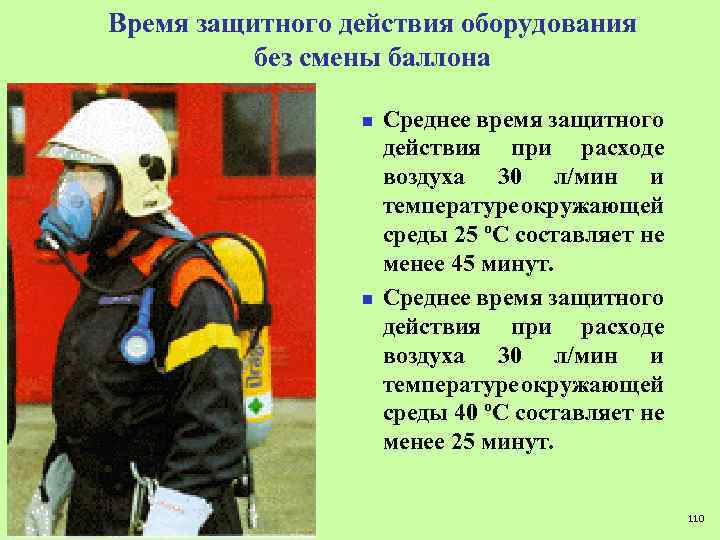

Время защитного действия оборудования без смены баллона n n Среднее время защитного действия при расходе воздуха 30 л/мин и температуре окружающей среды 25 ºС составляет не менее 45 минут. Среднее время защитного действия при расходе воздуха 30 л/мин и температуре окружающей среды 40 ºС составляет не менее 25 минут. 110

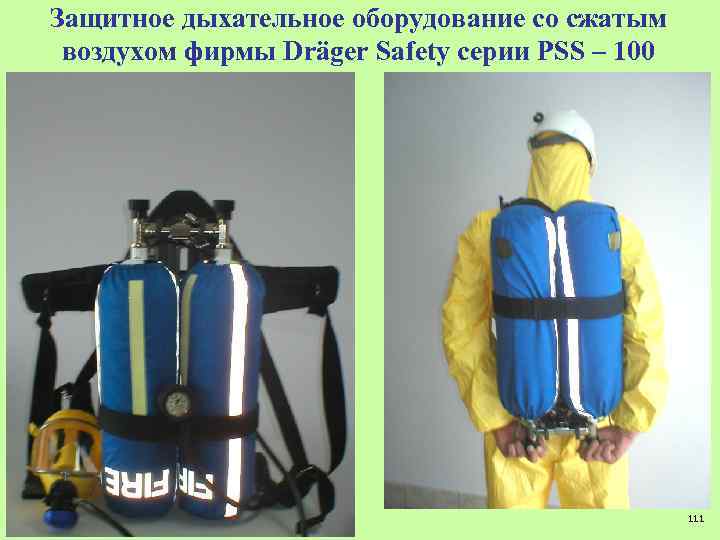

Защитное дыхательное оборудование со сжатым воздухом фирмы Dräger Safety серии PSS – 100 111
Защитное дыхательное оборудование со сжатым воздухом фирмы Dräger Safety серии PSS – 100 В оборудование серии PSS-100 входят два баллона с емкостью от 4 до 12 литров каждый. Оборудование можно использовать с одним баллоном. 112

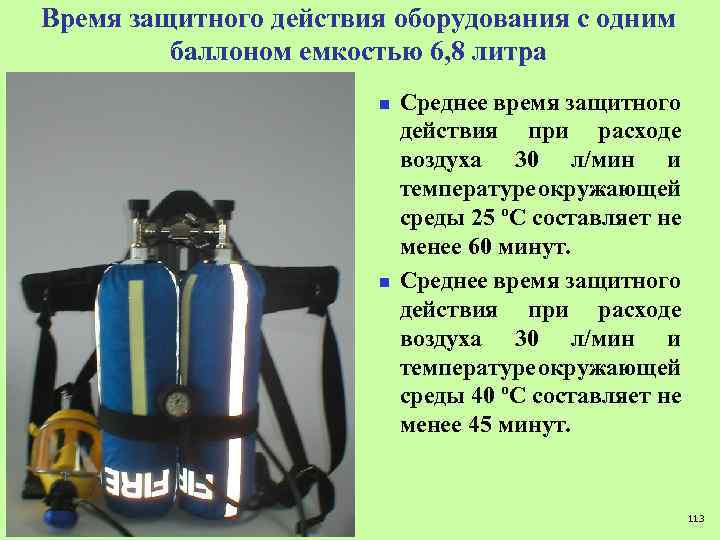

Время защитного действия оборудования с одним баллоном емкостью 6, 8 литра n n Среднее время защитного действия при расходе воздуха 30 л/мин и температуре окружающей среды 25 ºС составляет не менее 60 минут. Среднее время защитного действия при расходе воздуха 30 л/мин и температуре окружающей среды 40 ºС составляет не менее 45 минут. 113

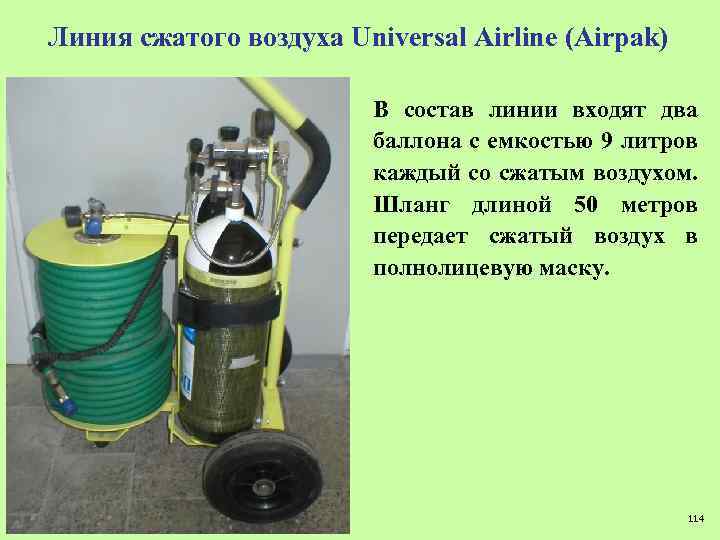

Линия сжатого воздуха Universal Airline (Airpak) В состав линии входят два баллона с емкостью 9 литров каждый со сжатым воздухом. Шланг длиной 50 метров передает сжатый воздух в полнолицевую маску. 114
115

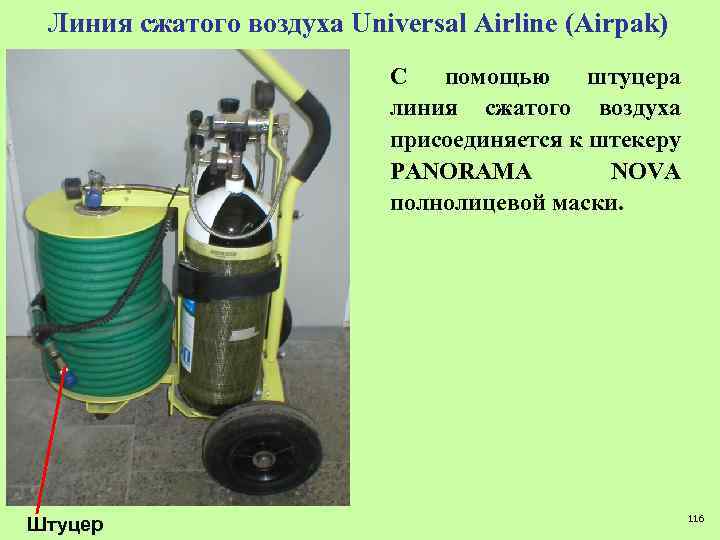

Линия сжатого воздуха Universal Airline (Airpak) С помощью штуцера линия сжатого воздуха присоединяется к штекеру PANORAMA NOVA полнолицевой маски. Штуцер 116

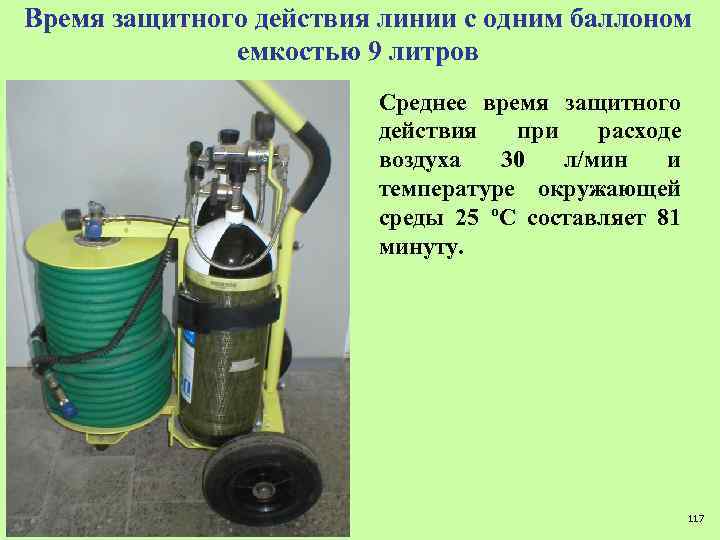

Время защитного действия линии с одним баллоном емкостью 9 литров Среднее время защитного действия при расходе воздуха 30 л/мин и температуре окружающей среды 25 ºС составляет 81 минуту. 117

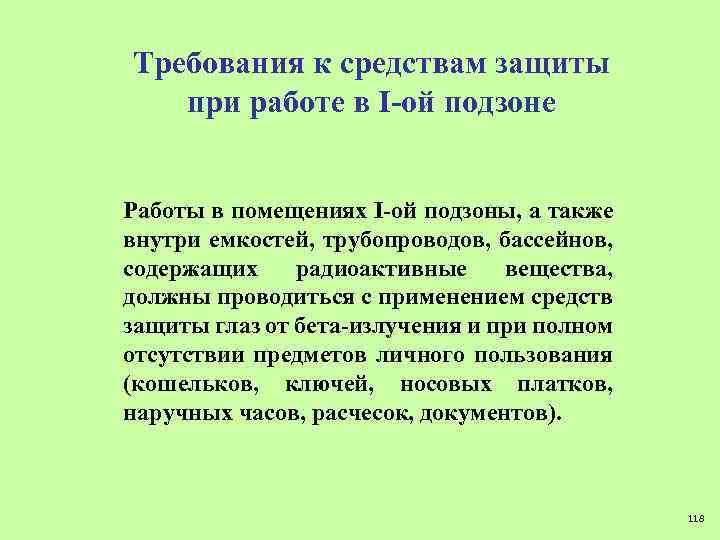

Требования к средствам защиты при работе в I-ой подзоне Работы в помещениях I-ой подзоны, а также внутри емкостей, трубопроводов, бассейнов, содержащих радиоактивные вещества, должны проводиться с применением средств защиты глаз от бета-излучения и при полном отсутствии предметов личного пользования (кошельков, ключей, носовых платков, наручных часов, расчесок, документов). 118

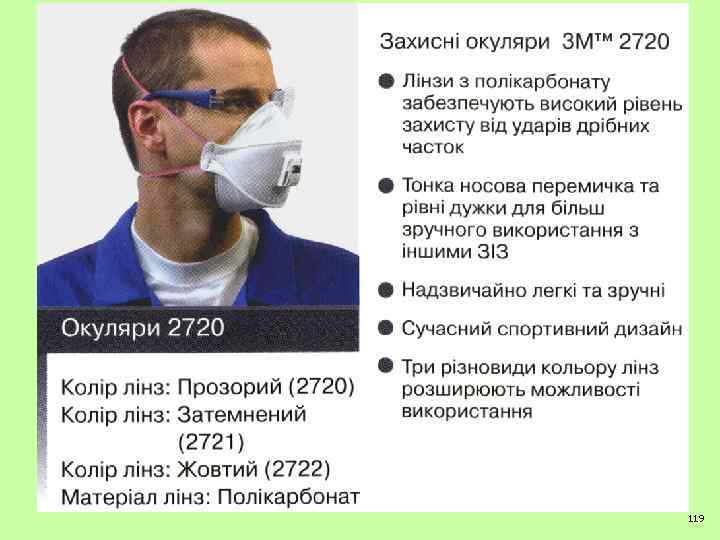

119
120

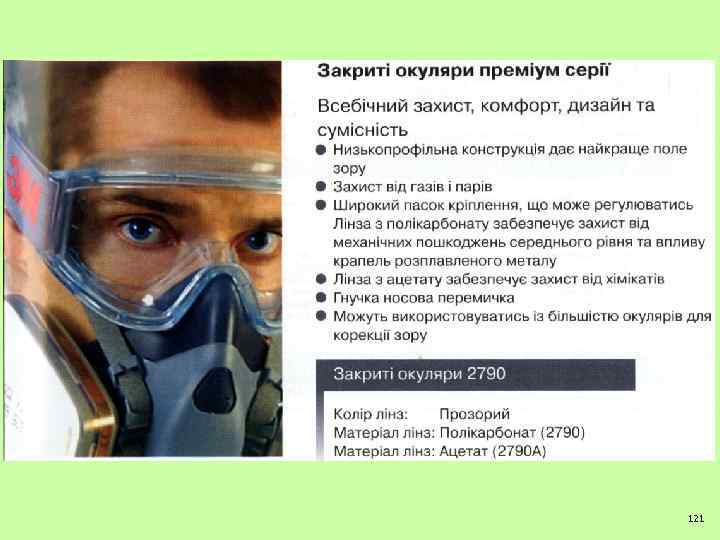

121

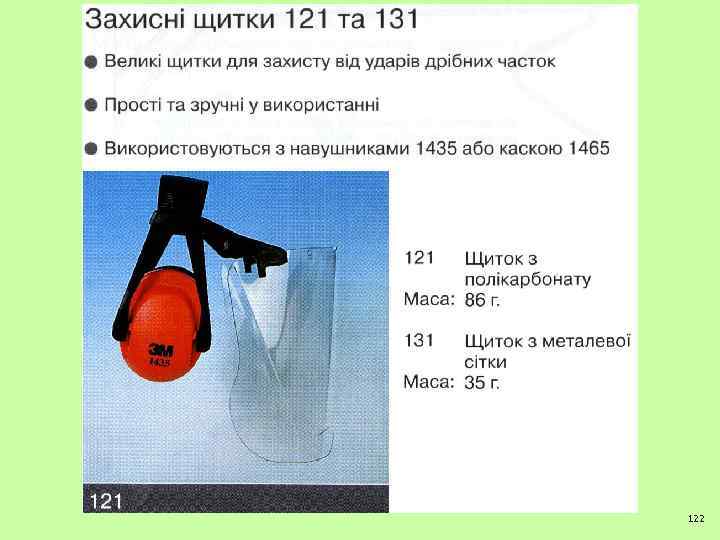

122

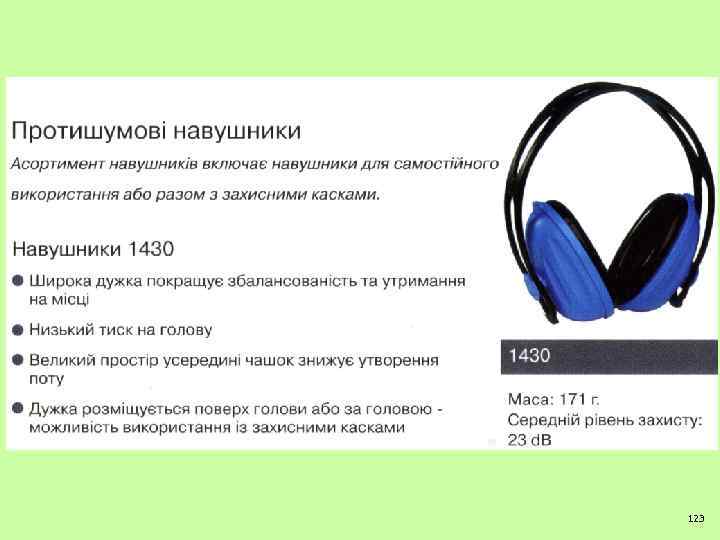

123

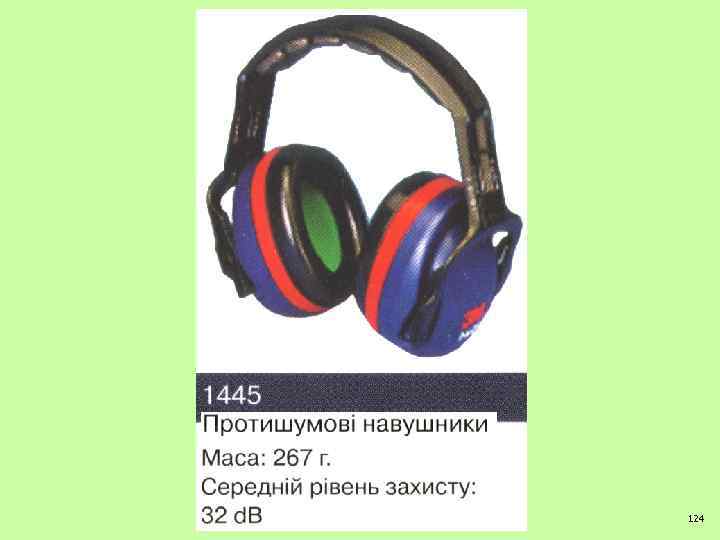

124
125

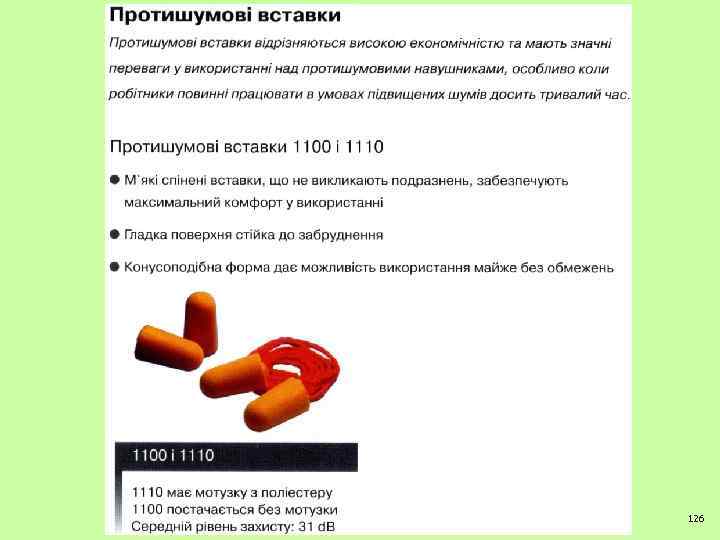

126

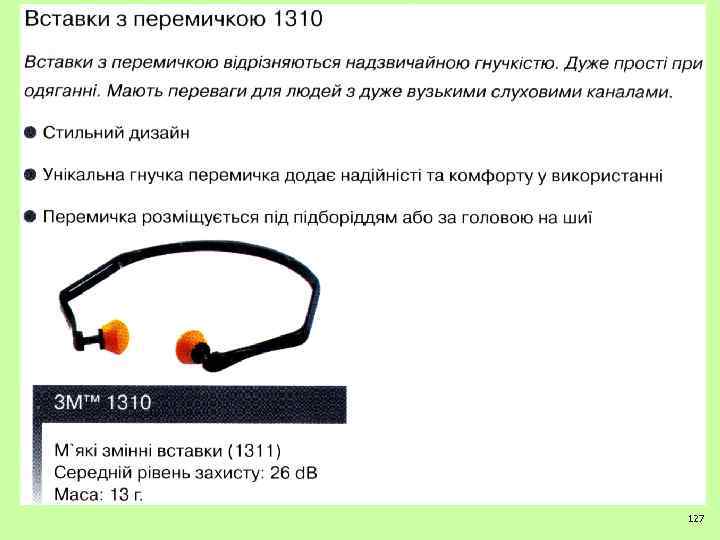

127

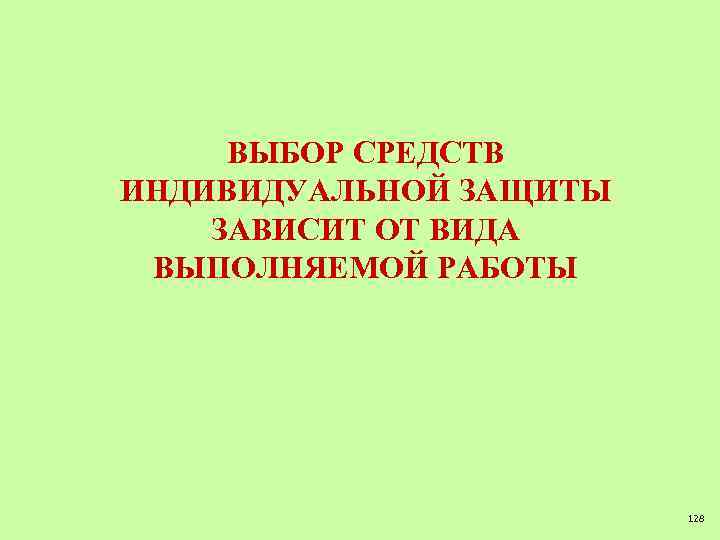

ВЫБОР СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ЗАВИСИТ ОТ ВИДА ВЫПОЛНЯЕМОЙ РАБОТЫ 128

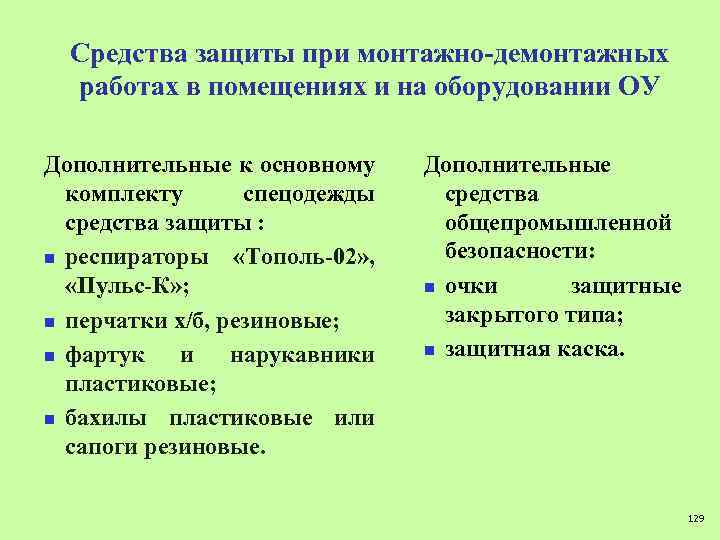

Средства защиты при монтажно-демонтажных работах в помещениях и на оборудовании ОУ Дополнительные к основному комплекту спецодежды средства защиты : n респираторы «Тополь-02» , «Пульс-К» ; n перчатки х/б, резиновые; n фартук и нарукавники пластиковые; n бахилы пластиковые или сапоги резиновые. Дополнительные средства общепромышленной безопасности: n очки защитные закрытого типа; n защитная каска. 129

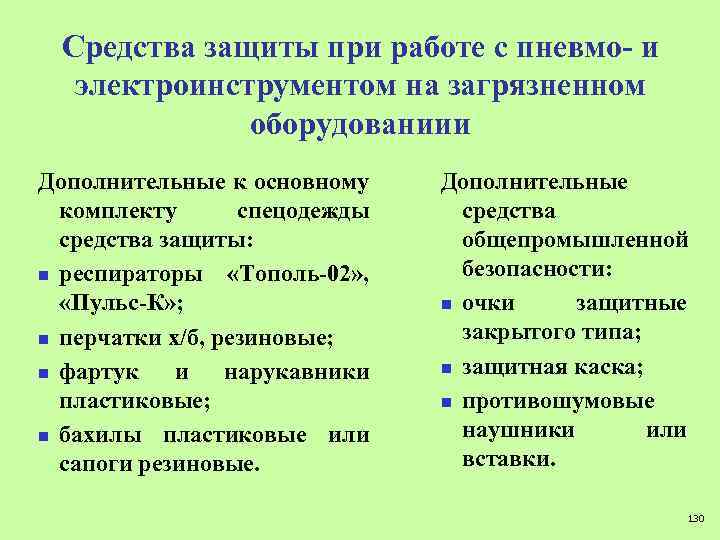

Средства защиты при работе с пневмо- и электроинструментом на загрязненном оборудованиии Дополнительные к основному комплекту спецодежды средства защиты: n респираторы «Тополь-02» , «Пульс-К» ; n перчатки х/б, резиновые; n фартук и нарукавники пластиковые; n бахилы пластиковые или сапоги резиновые. Дополнительные средства общепромышленной безопасности: n очки защитные закрытого типа; n защитная каска; n противошумовые наушники или вставки. 130
Средства защиты при электрогазосварочных работах Дополнительные к основному комплекту спецодежды средства защиты: n шлем НТ-748 c затемняющим фильтром; n респиратор «Росток-1 ПК» (под шлем) или турбоблок Jupiter с фильтром HEPO или оборудование фирмы Dräger Safety (без шлема НТ-748). n перчатки х/б. Дополнительные средства общепромышленной безопасности: n принудительная вентиляция в помещениях ОУ; n костюм сварщика; n рукавицы сварщика; n ботинки кожаные; n маска сварщика (при использовании оборудования фирмы Dräger Safety). 131

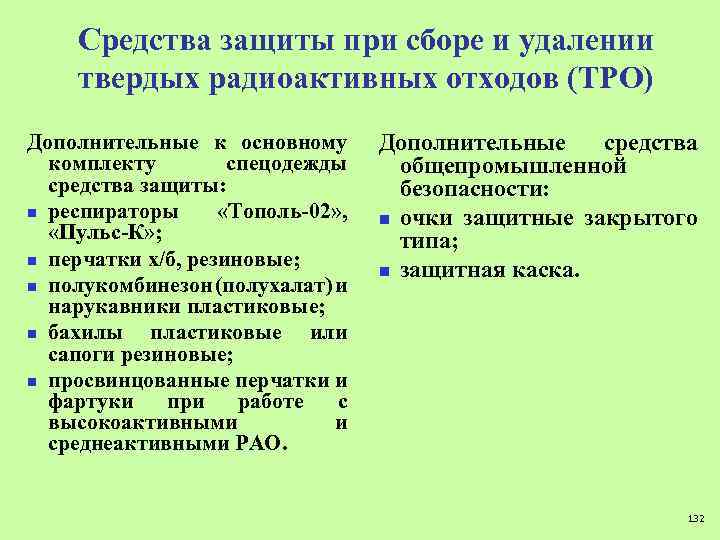

Средства защиты при сборе и удалении твердых радиоактивных отходов (ТРО) Дополнительные к основному комплекту спецодежды средства защиты: n респираторы «Тополь-02» , «Пульс-К» ; n перчатки х/б, резиновые; n полукомбинезон (полухалат) и нарукавники пластиковые; n бахилы пластиковые или сапоги резиновые; n просвинцованные перчатки и фартуки при работе с высокоактивными и среднеактивными РАО. Дополнительные средства общепромышленной безопасности: n очки защитные закрытого типа; n защитная каска. 132

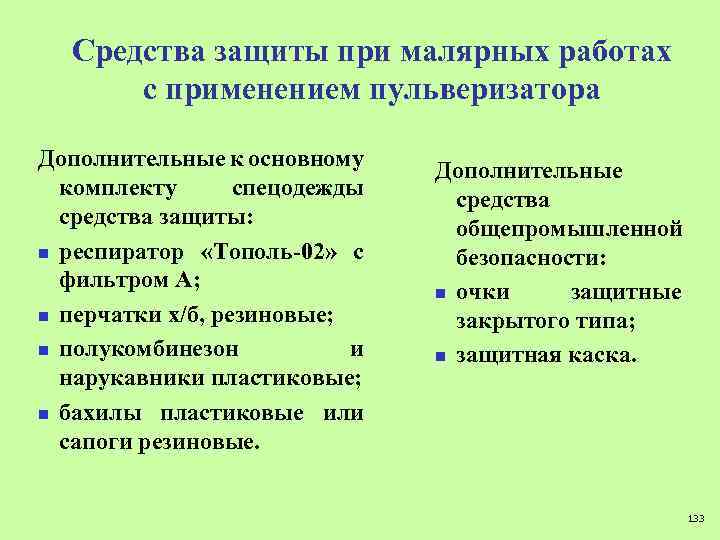

Средства защиты при малярных работах с применением пульверизатора Дополнительные к основному комплекту спецодежды средства защиты: n респиратор «Тополь-02» с фильтром А; n перчатки х/б, резиновые; n полукомбинезон и нарукавники пластиковые; n бахилы пластиковые или сапоги резиновые. Дополнительные средства общепромышленной безопасности: n очки защитные закрытого типа; n защитная каска. 133
