Программа Изоляция v 2 x Программа расчета и

Программа Изоляция v 2. x Программа расчета и выбора тепловой изоляции оборудования и трубопроводов izol@truboprovod. ru http: //www. truboprovod. ru

Для кого предназначена программа «Изоляция» n Проектные организации и проектные отделы, выпускающие значительный объем проектной документации по тепловой изоляции оборудования и трубопроводов l Технологические установки в нефтегазовой промышленности, нефтепереработке, нефтехимии, энергетике, металлургии и др. отраслях промышленности l Трубопроводы обвязки нефтегазовых месторождений l Магистральные трубопроводы l Трубопроводы тепловых сетей n Специалисты по тепловой Изоляции, имеющие дело со сложными и/или нестандартными случаями расчета и выбора тепловой изоляции n Изготовители и дистрибьюторы теплоизоляционных материалов, желающие быстро выполнить сравнительные расчеты по применению различных материалов для широкого круга случаев

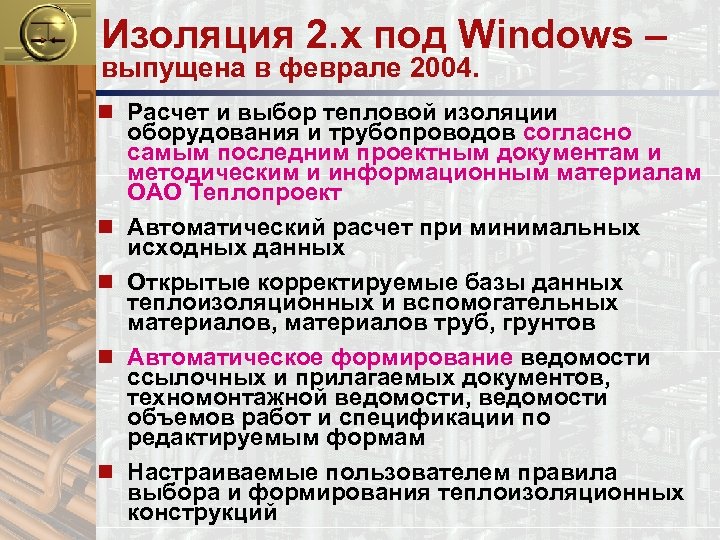

Изоляция 2. x под Windows – выпущена в феврале 2004. n Расчет и выбор тепловой изоляции оборудования и трубопроводов согласно самым последним проектным документам и методическим и информационным материалам ОАО Теплопроект n Автоматический расчет при минимальных исходных данных n Открытые корректируемые базы данных теплоизоляционных и вспомогательных материалов, материалов труб, грунтов n Автоматическое формирование ведомости ссылочных и прилагаемых документов, техномонтажной ведомости, ведомости объемов работ и спецификации по редактируемым формам n Настраиваемые пользователем правила выбора и формирования теплоизоляционных конструкций

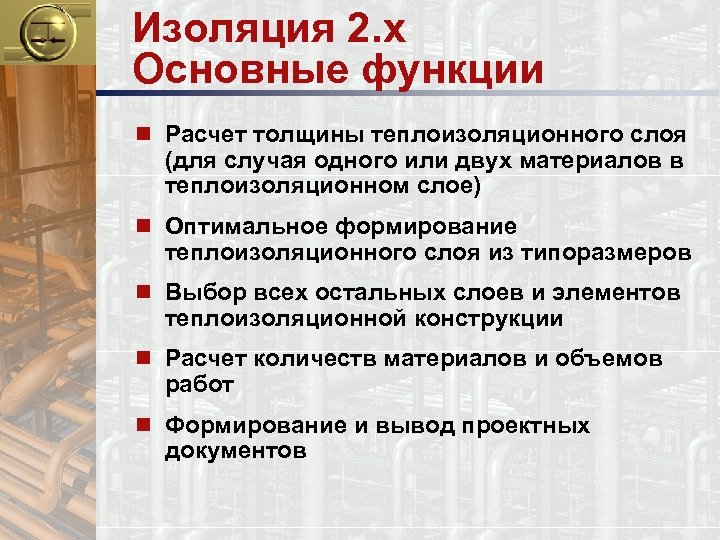

Изоляция 2. x Основные функции n Расчет толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое) n Оптимальное формирование теплоизоляционного слоя из типоразмеров n Выбор всех остальных слоев и элементов теплоизоляционной конструкции n Расчет количеств материалов и объемов работ n Формирование и вывод проектных документов

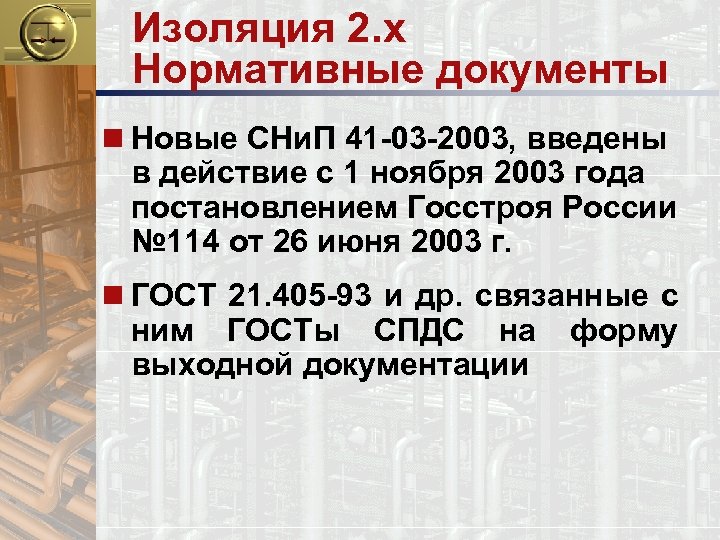

Изоляция 2. x Нормативные документы n Новые СНи. П 41 -03 -2003, введены в действие с 1 ноября 2003 года постановлением Госстроя России № 114 от 26 июня 2003 г. n ГОСТ 21. 405 -93 и др. связанные с ним ГОСТы СПДС на форму выходной документации

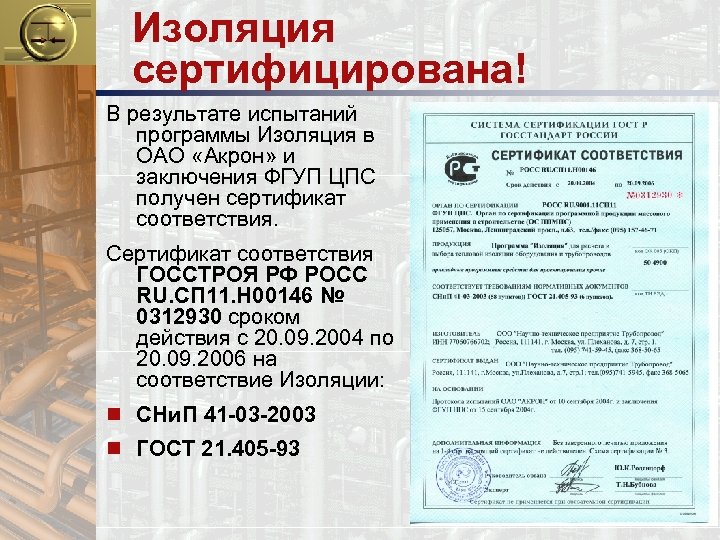

Изоляция сертифицирована! В результате испытаний программы Изоляция в ОАО «Акрон» и заключения ФГУП ЦПС получен сертификат соответствия. Сертификат соответствия ГОССТРОЯ РФ РОСС RU. СП 11. Н 00146 № 0312930 сроком действия с 20. 09. 2004 по 20. 09. 2006 на соответствие Изоляции: n СНи. П 41 -03 -2003 n ГОСТ 21. 405 -93

Изоляция 2. x Нормативные документы Дополнительные документы n Нормативные плотности теплопотока СНи. П 2. 04. 14 -88* также введены и могут быть использованы в сравнительных расчетах n Рекомендации СП 41 -103 -2000 n НР 34 -70 -118 -87 для ТЭС и (совместно со СНи. П 41 -03 -2003). АЭС l Начата работа по реализации в программе ОСТа для проектирования тепловой изоляции АЭС n При необходимости добавим 2. 04. 14 -88 (первую редакцию) СНи. П

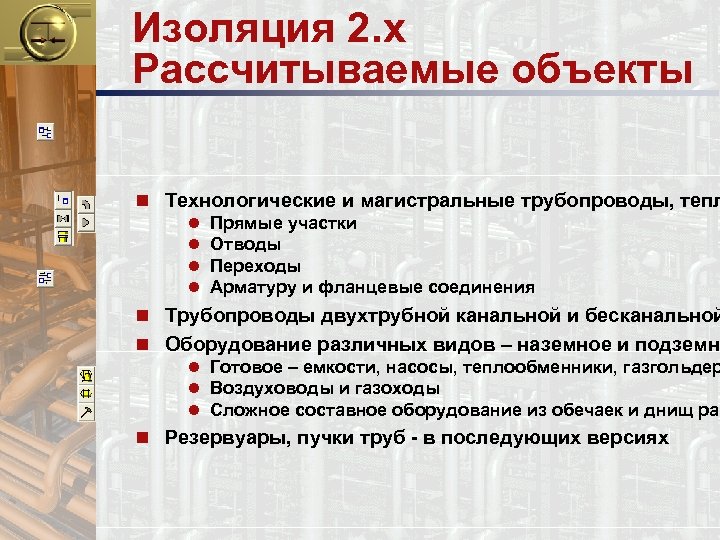

Изоляция 2. x Рассчитываемые объекты n Технологические и магистральные трубопроводы, тепл l l Прямые участки Отводы Переходы Арматуру и фланцевые соединения n Трубопроводы двухтрубной канальной и бесканальной n Оборудование различных видов – наземное и подземн l Готовое – емкости, насосы, теплообменники, газгольдер l Воздуховоды и газоходы l Сложное составное оборудование из обечаек и днищ раз n Резервуары, пучки труб - в последующих версиях

Изоляция 2. x Расчет толщины изоляции n Критерии расчета l l Все критерии, предусмотренные СНи. П По температуре продукта (при дополнительных источни Как автоматический, так и ручной выбор критериев Автоматическое определение нормативных параметров n Особенности расчета l l l Точный учет изменения теплопроводности материала по Расчет изоляции как из одного, так и из двух слоев разны Учет термического сопротивления стенки Обогревающие спутники Электрообогрев (в следующих версиях)

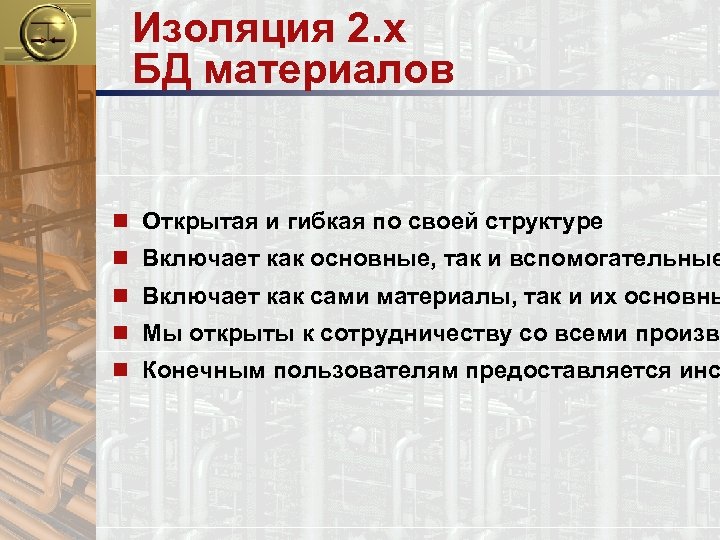

Изоляция 2. x БД материалов n Открытая и гибкая по своей структуре n Включает как основные, так и вспомогательные n Включает как сами материалы, так и их основны n Мы открыты к сотрудничеству со всеми произво n Конечным пользователям предоставляется инс

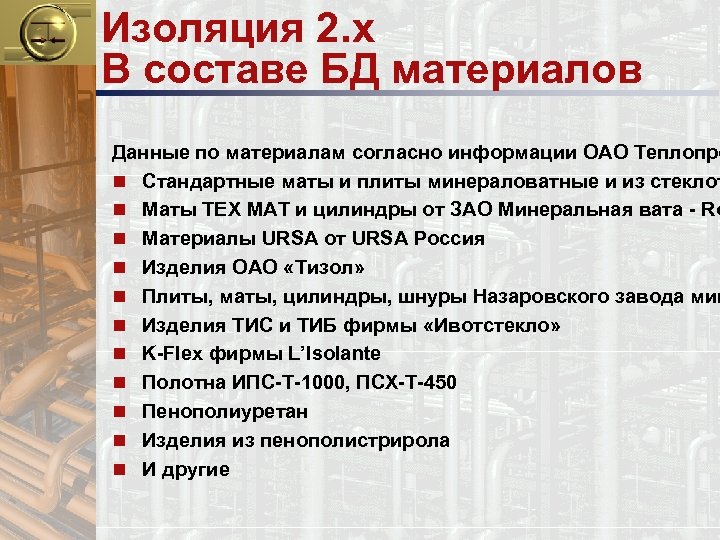

Изоляция 2. x В составе БД материалов Данные по материалам согласно информации ОАО Теплопро n Стандартные маты и плиты минераловатные и из стеклот n Маты ТЕХ МАТ и цилиндры от ЗАО Минеральная вата - Ro n Материалы URSA от URSA Россия n Изделия ОАО «Тизол» n Плиты, маты, цилиндры, шнуры Назаровского завода мин n Изделия ТИС и ТИБ фирмы «Ивотстекло» n K-Flex фирмы L’Isolante n Полотна ИПС-Т-1000, ПСХ-Т-450 n Пенополиуретан n Изделия из пенополистрирола n И другие

Изоляция 2. x Редактор БД материалов n Редактор БД материалов - в составе версии 2. 10 (4 кв. 2004 г. )

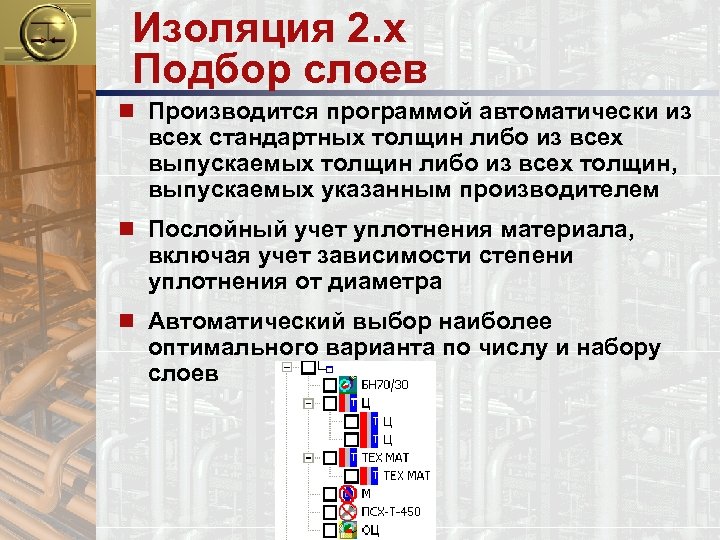

Изоляция 2. x Подбор слоев n Производится программой автоматически из всех стандартных толщин либо из всех выпускаемых толщин либо из всех толщин, выпускаемых указанным производителем n Послойный учет уплотнения материала, включая учет зависимости степени уплотнения от диаметра n Автоматический выбор наиболее оптимального варианта по числу и набору слоев

Изоляция 2. x Расчет количеств и работ n Рассчитываются количества основных и вспомогательных материалов (для каждого изолируемого объекта и суммарные), объемы всех работ n Выводятся спецификация и ведомость объемов работ

Изоляция 2. x Правила выбора n Выбор материалов, расчет количеств материалов и объе n Набор правил поставляется с программой и может быть и n Правила дают возможность учесть как методические реко

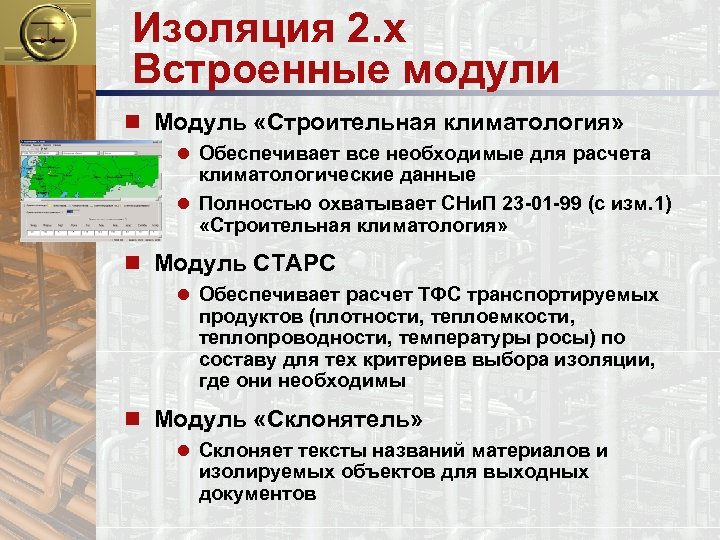

Изоляция 2. x Встроенные модули n Модуль «Строительная климатология» l Обеспечивает все необходимые для расчета климатологические данные l Полностью охватывает СНи. П 23 -01 -99 (с изм. 1) «Строительная климатология» n Модуль СТАРС l Обеспечивает расчет ТФС транспортируемых продуктов (плотности, теплоемкости, теплопроводности, температуры росы) по составу для тех критериев выбора изоляции, где они необходимы n Модуль «Склонятель» l Склоняет тексты названий материалов и изолируемых объектов для выходных документов

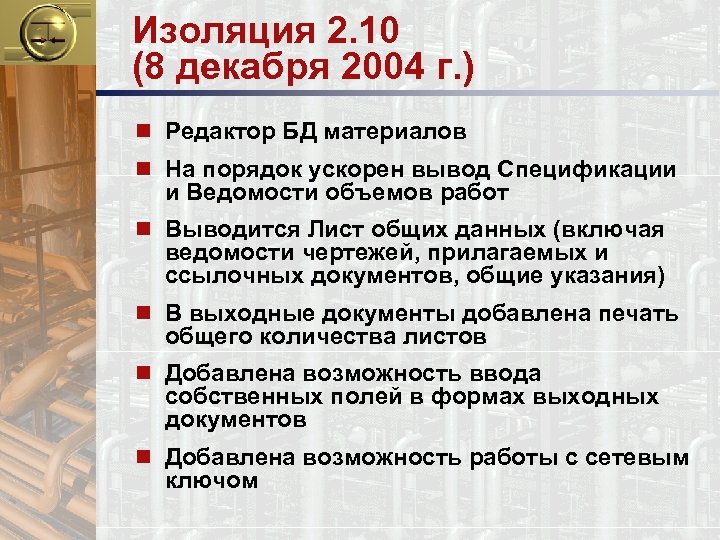

Изоляция 2. 10 (8 декабря 2004 г. ) n Редактор БД материалов n На порядок ускорен вывод Спецификации и Ведомости объемов работ n Выводится Лист общих данных (включая ведомости чертежей, прилагаемых и ссылочных документов, общие указания) n В выходные документы добавлена печать общего количества листов n Добавлена возможность ввода собственных полей в формах выходных документов n Добавлена возможность работы с сетевым ключом

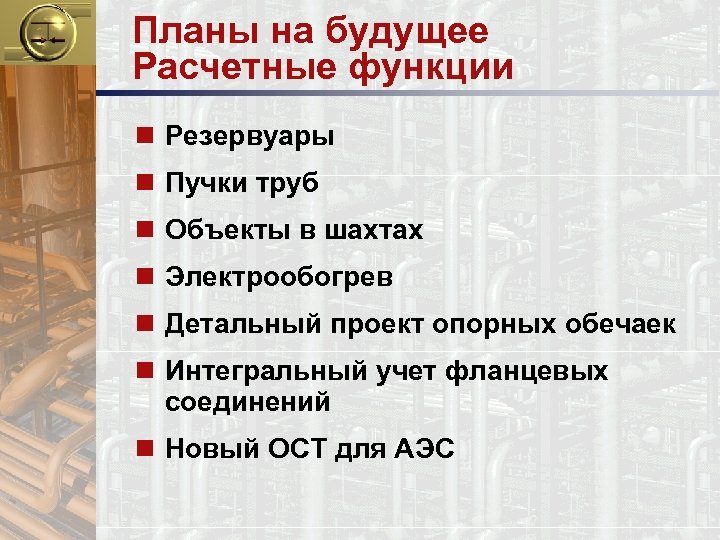

Планы на будущее Расчетные функции n Резервуары n Пучки труб n Объекты в шахтах n Электрообогрев n Детальный проект опорных обечаек n Интегральный учет фланцевых соединений n Новый ОСТ для АЭС

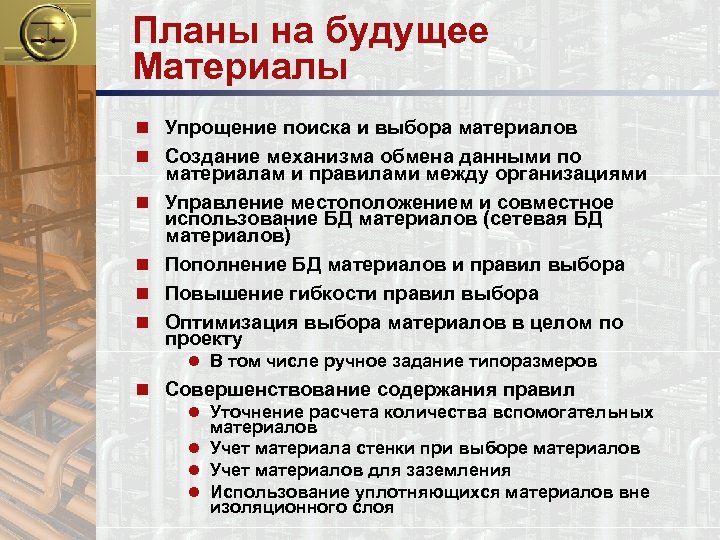

Планы на будущее Материалы n Упрощение поиска и выбора материалов n Создание механизма обмена данными по материалам и правилами между организациями n Управление местоположением и совместное использование БД материалов (сетевая БД материалов) n Пополнение БД материалов и правил выбора n Повышение гибкости правил выбора n Оптимизация выбора материалов в целом по проекту l В том числе ручное задание типоразмеров n Совершенствование содержания правил l Уточнение расчета количества вспомогательных материалов l Учет материала стенки при выборе материалов l Учет материалов для заземления l Использование уплотняющихся материалов вне изоляционного слоя

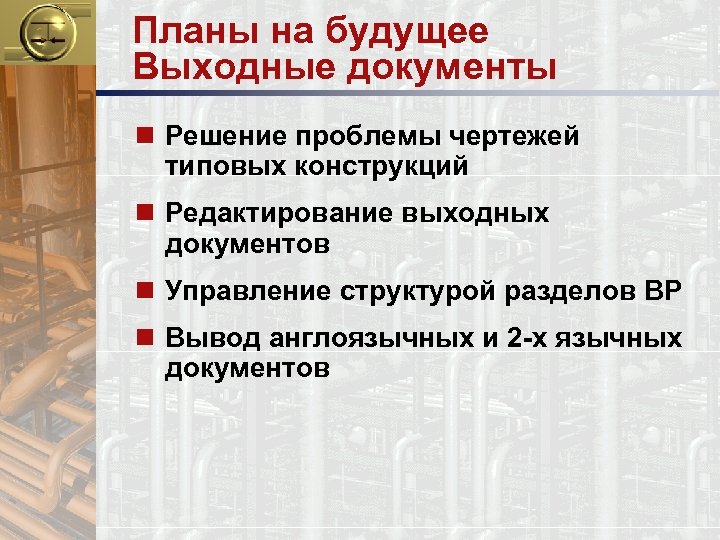

Планы на будущее Выходные документы n Решение проблемы чертежей типовых конструкций n Редактирование выходных документов n Управление структурой разделов ВР n Вывод англоязычных и 2 -х язычных документов

Планы на будущее Пользовательский интерфейс n Навигация и поиск по проекту n Групповые операции n Упрощение ввода текстовой информации n «Мастер» оборудования

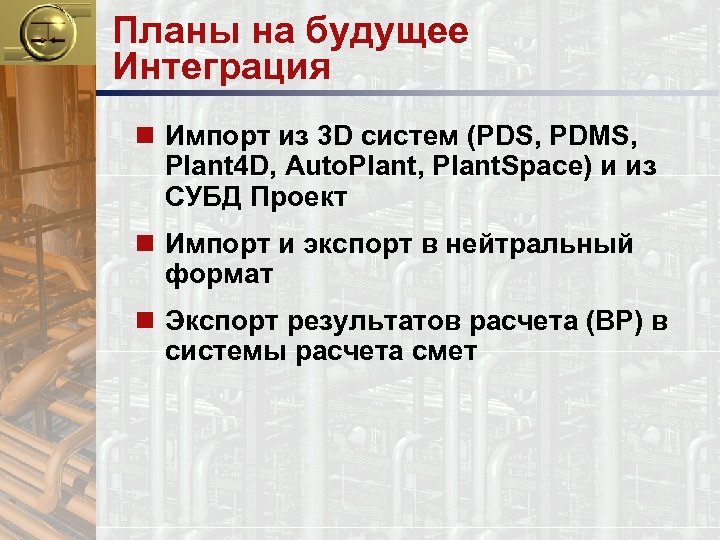

Планы на будущее Интеграция n Импорт из 3 D систем (PDS, PDMS, Plant 4 D, Auto. Plant, Plant. Space) и из СУБД Проект n Импорт и экспорт в нейтральный формат n Экспорт результатов расчета (ВР) в системы расчета смет

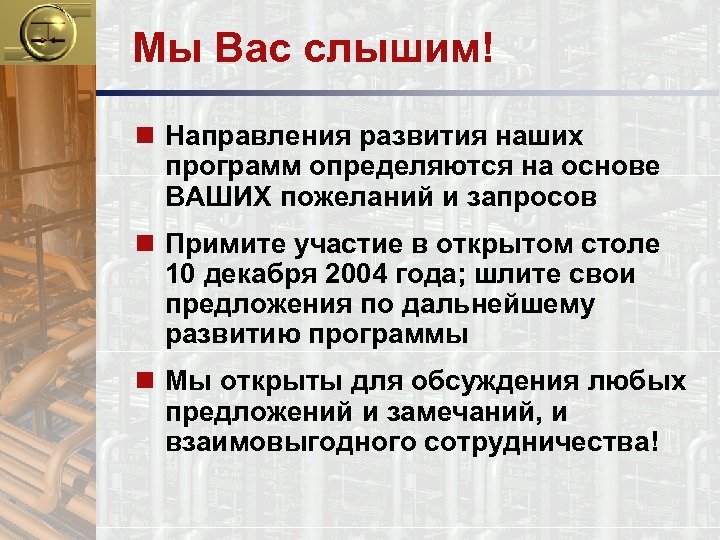

Мы Вас слышим! n Направления развития наших программ определяются на основе ВАШИХ пожеланий и запросов n Примите участие в открытом столе 10 декабря 2004 года; шлите свои предложения по дальнейшему развитию программы n Мы открыты для обсуждения любых предложений и замечаний, и взаимовыгодного сотрудничества!
