Программа HERZ CO 3 6 ЧАСТЬ 1 Данные

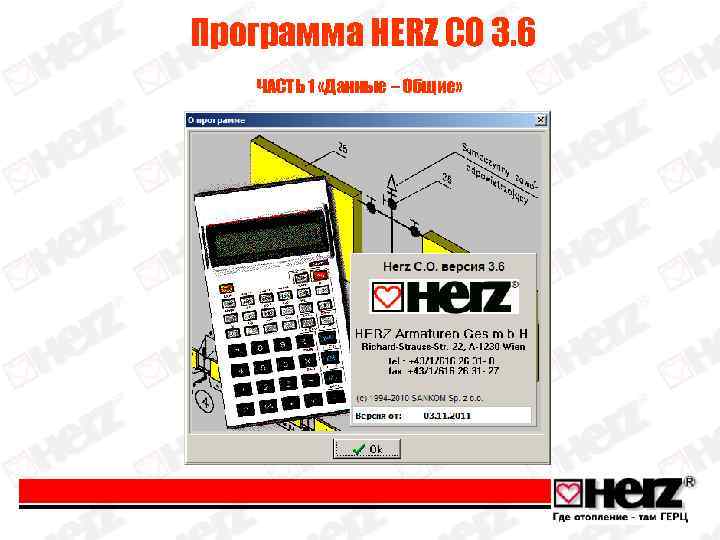

Программа HERZ CO 3. 6 ЧАСТЬ 1 «Данные – Общие»

Автор программ серии СО Петр Верещинский, фирма Sankom, Варшава

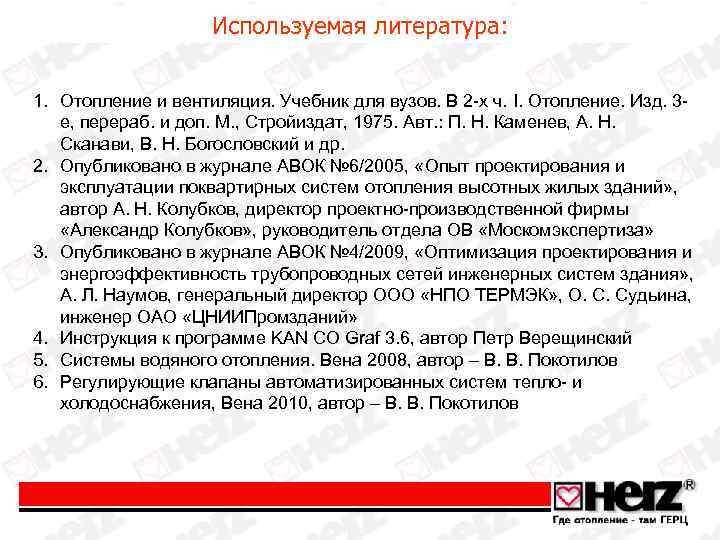

Используемая литература: 1. Отопление и вентиляция. Учебник для вузов. В 2 -х ч. I. Отопление. Изд. 3 е, перераб. и доп. М. , Стройиздат, 1975. Авт. : П. Н. Каменев, А. Н. Сканави, В. Н. Богословский и др. 2. Опубликовано в журнале AВОК № 6/2005, «Опыт проектирования и эксплуатации поквартирных систем отопления высотных жилых зданий» , автор А. Н. Колубков, директор проектно-производственной фирмы «Александр Колубков» , руководитель отдела ОВ «Москомэкспертиза» 3. Опубликовано в журнале AВОК № 4/2009, «Оптимизация проектирования и энергоэффективность трубопроводных сетей инженерных систем здания» , А. Л. Наумов, генеральный директор ООО «НПО ТЕРМЭК» , О. С. Судьина, инженер ОАО «ЦНИИПромзданий» 4. Инструкция к программе KAN CO Graf 3. 6, автор Петр Верещинский 5. Системы водяного отопления. Вена 2008, автор – В. В. Покотилов 6. Регулирующие клапаны автоматизированных систем тепло- и холодоснабжения, Вена 2010, автор – В. В. Покотилов

Начало работы 1. Запустить программу – двойной щелчок на иконки программы

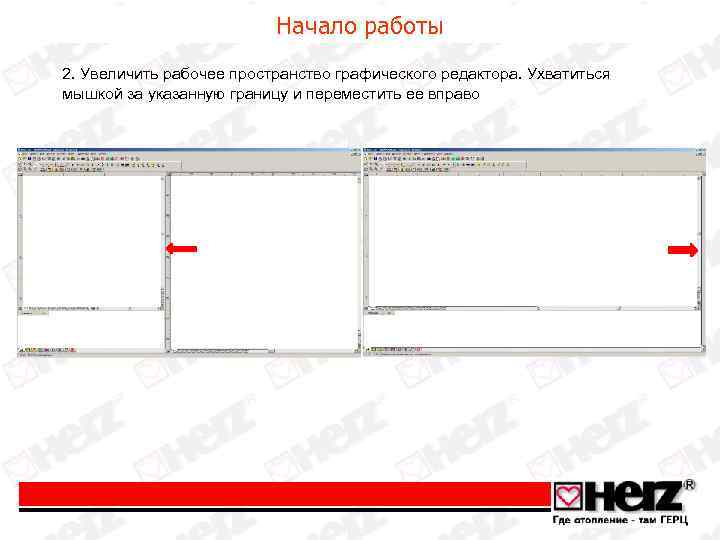

Начало работы 2. Увеличить рабочее пространство графического редактора. Ухватиться мышкой за указанную границу и переместить ее вправо

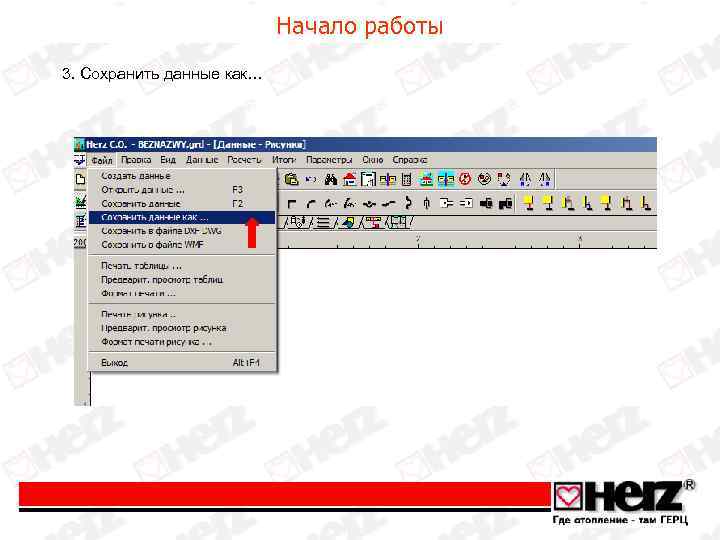

Начало работы 3. Сохранить данные как…

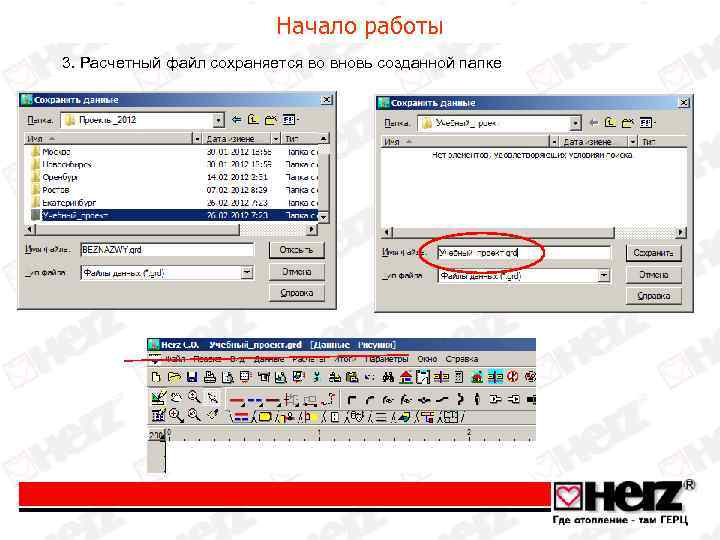

Начало работы 3. Расчетный файл сохраняется во вновь созданной папке

Начало работы 3. Расчетный файл сохраняется во вновь созданной папке

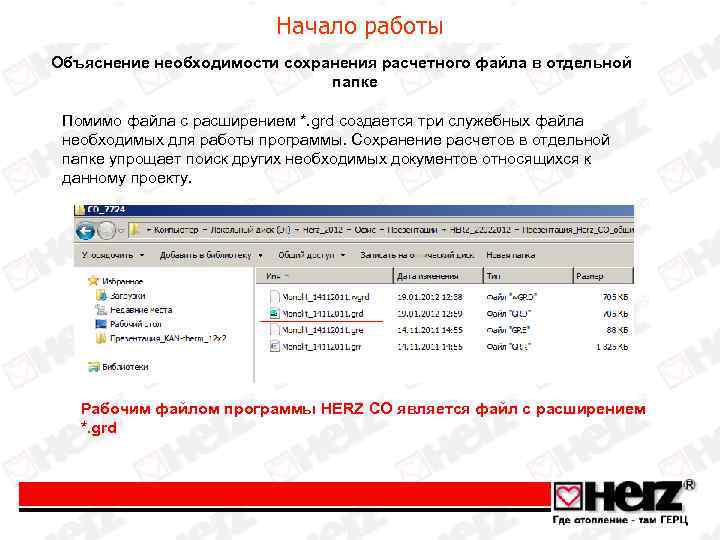

Начало работы Объяснение необходимости сохранения расчетного файла в отдельной папке Помимо файла с расширением *. grd создается три служебных файла необходимых для работы программы. Сохранение расчетов в отдельной папке упрощает поиск других необходимых документов относящихся к данному проекту. Рабочим файлом программы HERZ CO является файл с расширением *. grd

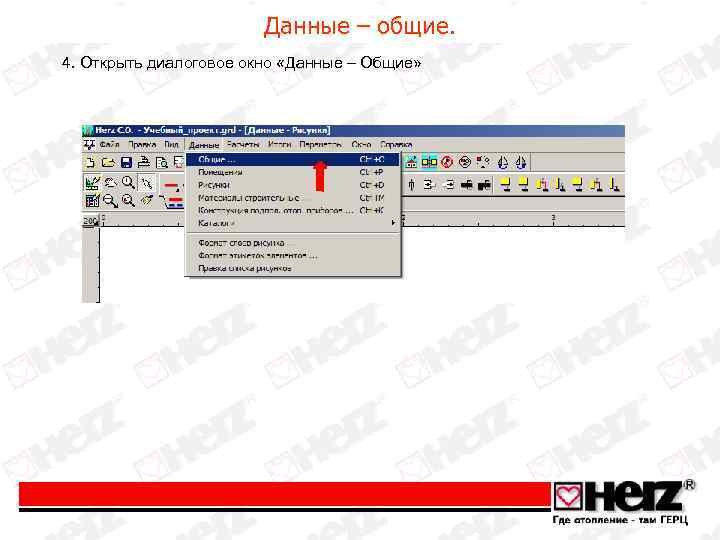

Данные – общие. 4. Открыть диалоговое окно «Данные – Общие»

Данные – общие. Вариант расчетов

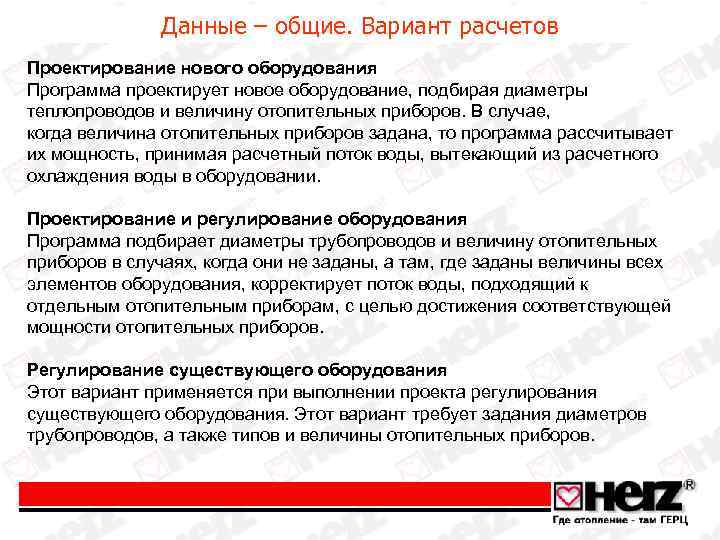

Данные – общие. Вариант расчетов Проектирование нового оборудования Программа проектирует новое оборудование, подбирая диаметры теплопроводов и величину отопительных приборов. В случае, когда величина отопительных приборов задана, то программа рассчитывает их мощность, принимая расчетный поток воды, вытекающий из расчетного охлаждения воды в оборудовании. Проектирование и регулирование оборудования Программа подбирает диаметры трубопроводов и величину отопительных приборов в случаях, когда они не заданы, а там, где заданы величины всех элементов оборудования, корректирует поток воды, подходящий к отдельным отопительным приборам, с целью достижения соответствующей мощности отопительных приборов. Регулирование существующего оборудования Этот вариант применяется при выполнении проекта регулирования существующего оборудования. Этот вариант требует задания диаметров трубопроводов, а также типов и величины отопительных приборов.

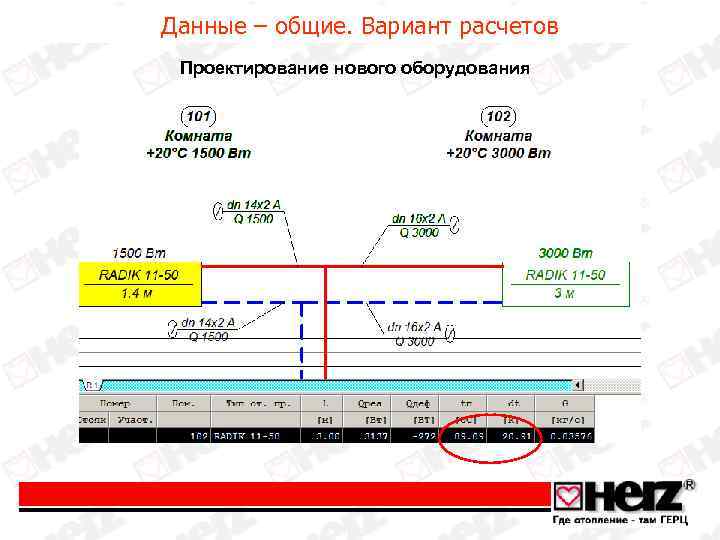

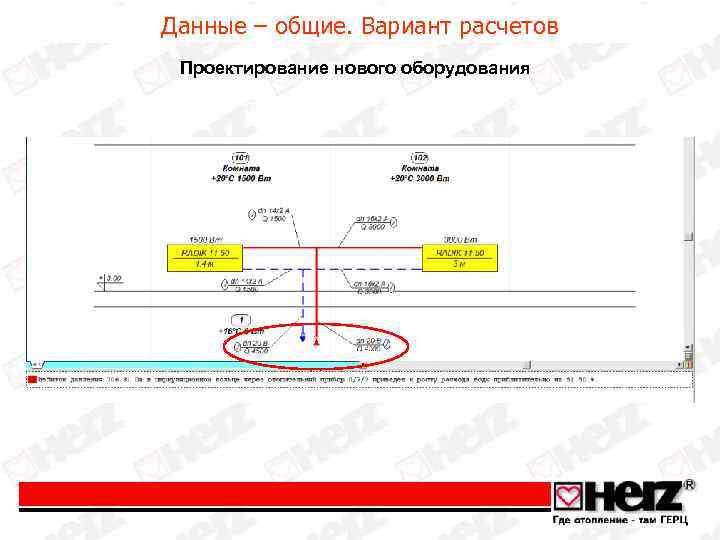

Данные – общие. Вариант расчетов Проектирование нового оборудования

Данные – общие. Вариант расчетов Проектирование нового оборудования

Данные – общие. Вариант расчетов Проектирование и регулирование (сравните dn с вариантом расчета «Проектирование нового оборудования» )

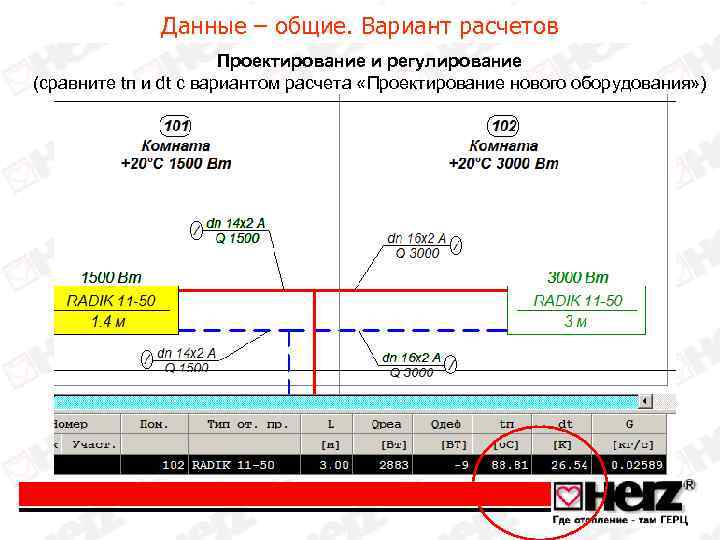

Данные – общие. Вариант расчетов Проектирование и регулирование (сравните tп и dt с вариантом расчета «Проектирование нового оборудования» )

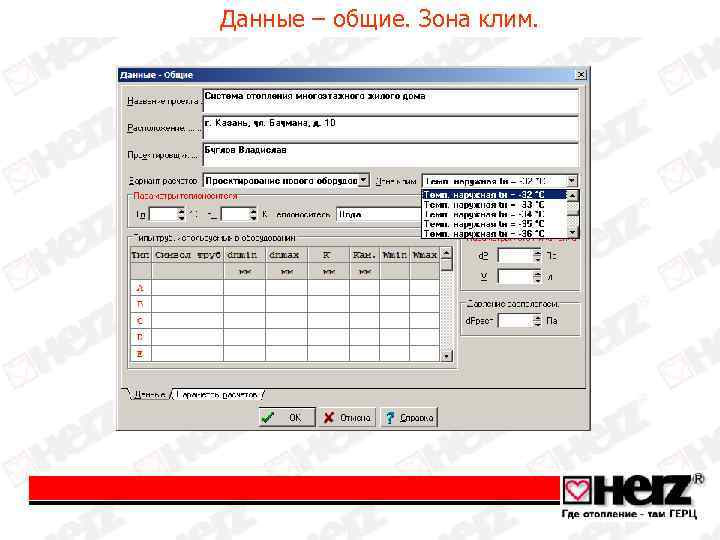

Данные – общие. Зона клим.

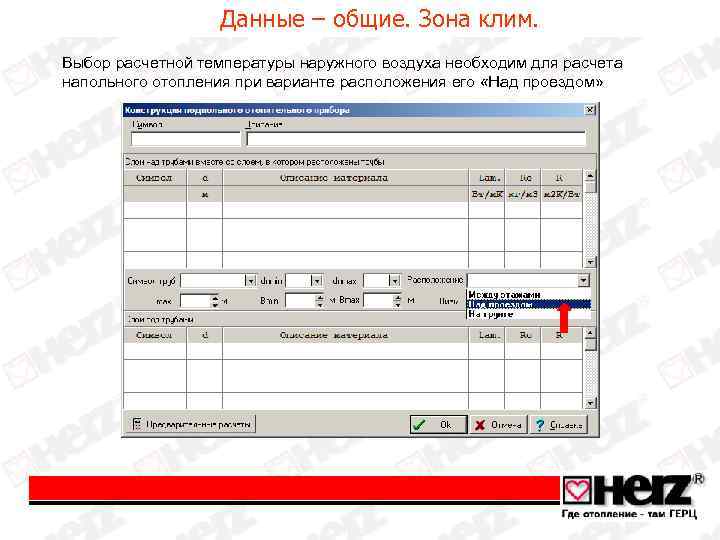

Данные – общие. Зона клим. Выбор расчетной температуры наружного воздуха необходим для расчета напольного отопления при варианте расположения его «Над проездом»

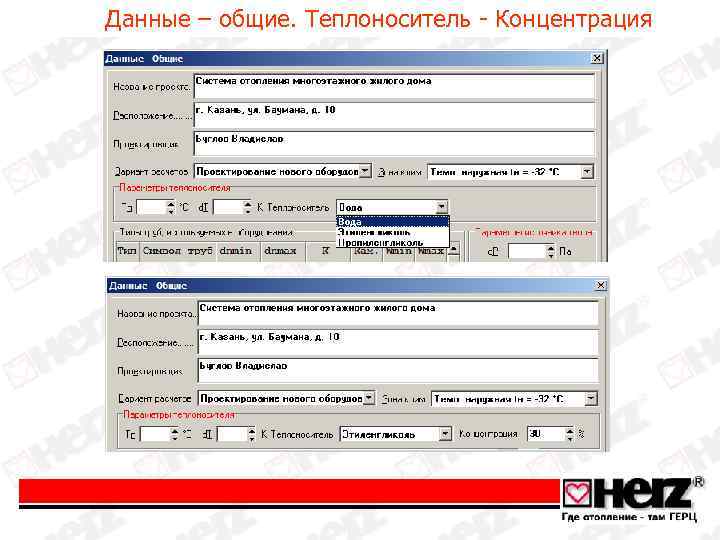

Данные – общие. Теплоноситель - Концентрация

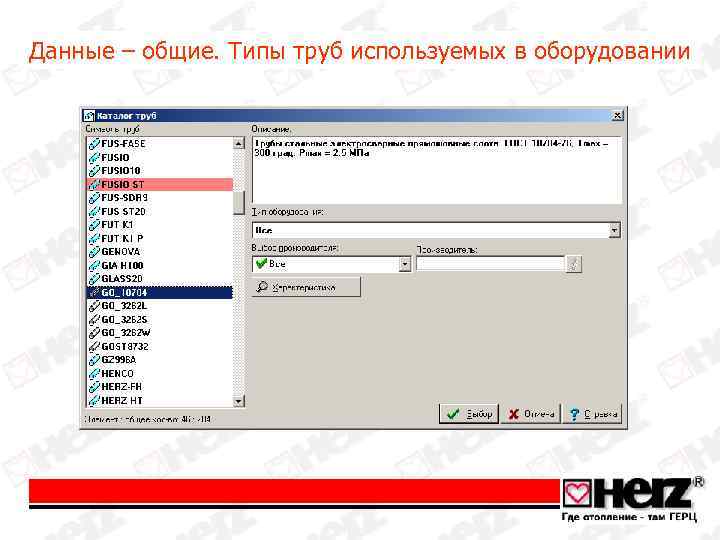

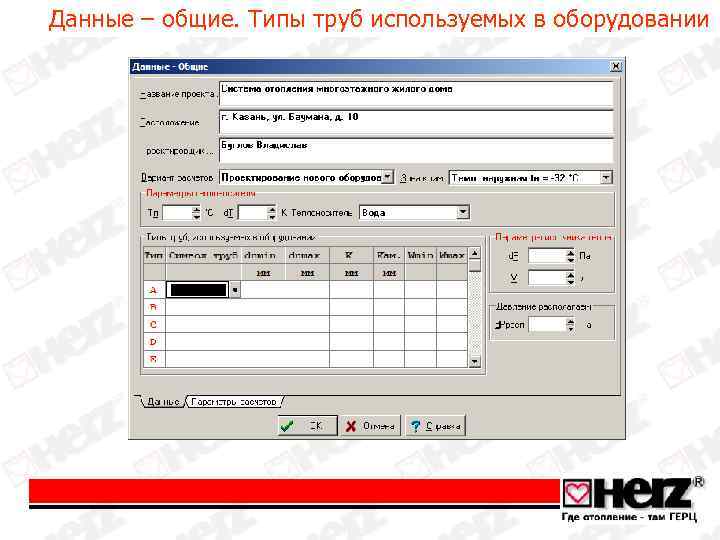

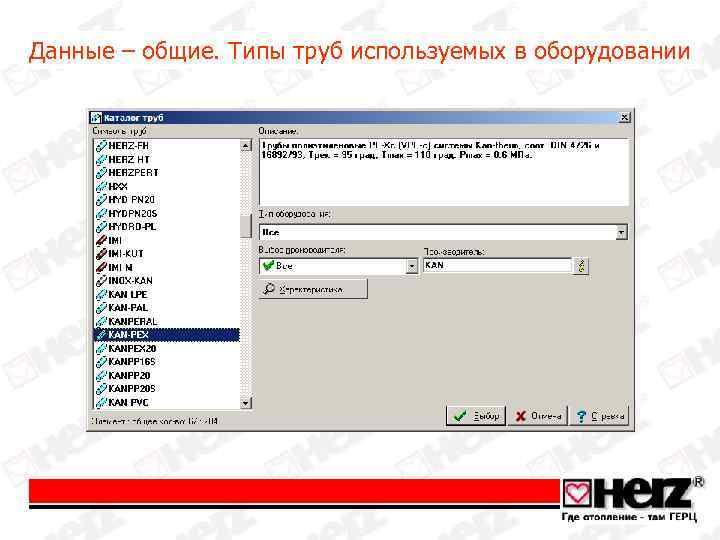

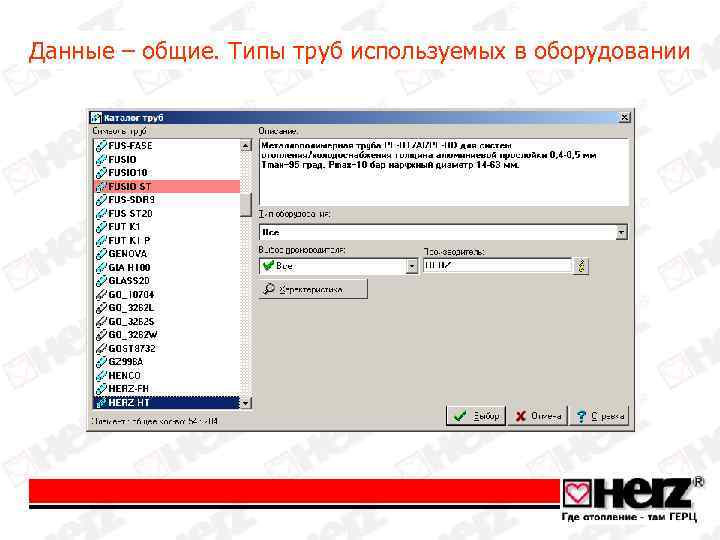

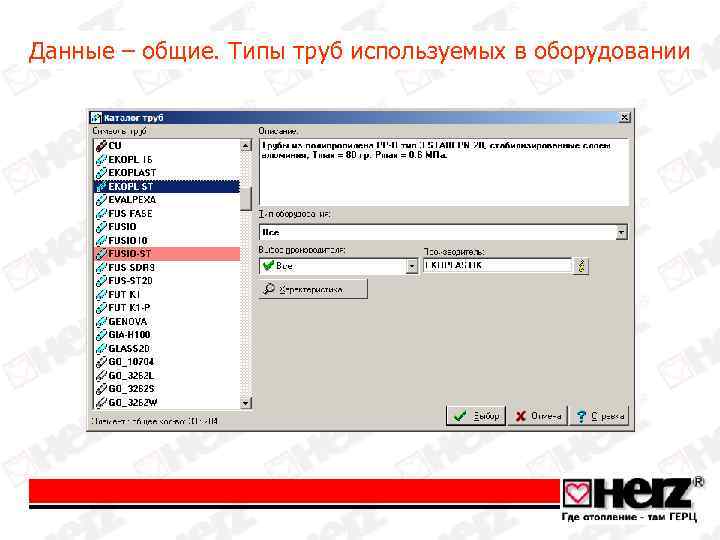

Данные – общие. Типы труб используемых в оборудовании

Данные – общие. Типы труб используемых в оборудовании

Данные – общие. Типы труб используемых в оборудовании

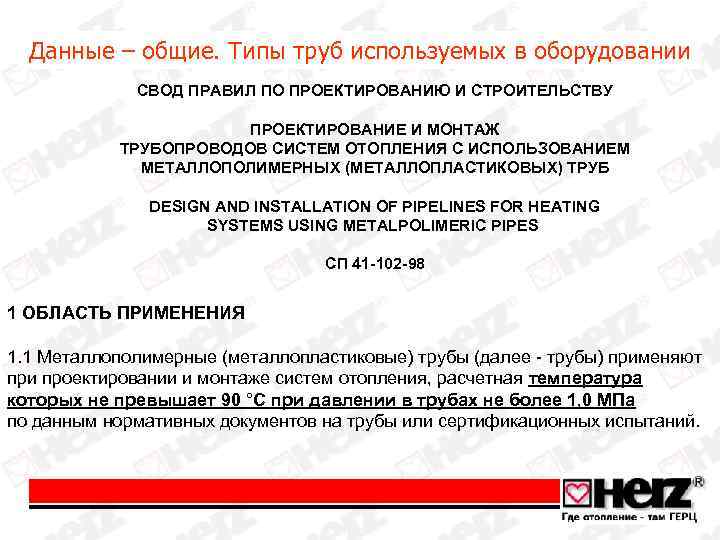

Данные – общие. Типы труб используемых в оборудовании СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ПРОЕКТИРОВАНИЕ И МОНТАЖ ТРУБОПРОВОДОВ СИСТЕМ ОТОПЛЕНИЯ С ИСПОЛЬЗОВАНИЕМ МЕТАЛЛОПОЛИМЕРНЫХ (МЕТАЛЛОПЛАСТИКОВЫХ) ТРУБ DESIGN AND INSTALLATION OF PIPELINES FOR HEATING SYSTEMS USING METALPOLIMERIC PIPES СП 41 -102 -98 1 ОБЛАСТЬ ПРИМЕНЕНИЯ 1. 1 Металлополимерные (металлопластиковые) трубы (далее - трубы) применяют при проектировании и монтаже систем отопления, расчетная температура которых не превышает 90 °С при давлении в трубах не более 1, 0 МПа по данным нормативных документов на трубы или сертификационных испытаний.

Данные – общие. Типы труб используемых в оборудовании

Данные – общие. Типы труб используемых в оборудовании ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ HEATING, VENTILATION AND CONDITIONING СНи. П 41 -01 -2003 6. 1 СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛОСНАБЖЕНИЯ 6. 1. 2 В зданиях с системами центрального водяного отопления с трубопроводами из полимерных материалов следует предусматривать автоматическое регулирование параметров теплоносителя в индивидуальных тепловых пунктах при любом расходе теплоты зданием. Параметры теплоносителя (температура, давление) не должны превышать 90 °С и 1, 0 МПа

Данные – общие. Типы труб используемых в оборудовании

Данные – общие. Типы труб используемых в оборудовании СП 40 -101 -96 Проектирование и монтаж трубопроводов из полипропилена "Рандом Сополимер" Допустимое рабочее давление при транспортировании водыв зависимости от температуры и срока службы(по данным DIN 8077 А 1 и НИИМосстрой) Приложение 2 Температура, град. С 70 75 80 85 90 95 Срок службы, лет 5 10 25 50 5 10 25 5 10 15 5 10 5 5 Рабочее давление, МПа - P 10 0, 60 0, 53 0, 45 0, 43 0, 53 0, 46 0, 37 0, 43 0. 39 0, 37 0, 39 0, 29 0, 33 Тип трубы P 20 1, 07 0, 91 0, 85 1, 07 0, 93 0, 75 0, 87 0, 79 0, 73 0, 79 0, 61 0, 66 0, 54

Данные – общие. Типы труб используемых в оборудовании

Данные – общие. Типы труб используемых в оборудовании

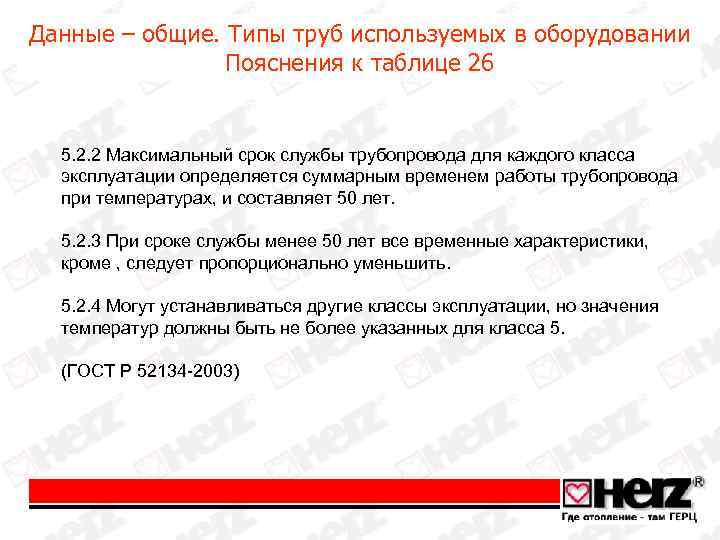

Данные – общие. Типы труб используемых в оборудовании Пояснения к таблице 26 5. 2. 2 Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах, и составляет 50 лет. 5. 2. 3 При сроке службы менее 50 лет все временные характеристики, кроме , следует пропорционально уменьшить. 5. 2. 4 Могут устанавливаться другие классы эксплуатации, но значения температур должны быть не более указанных для класса 5. (ГОСТ Р 52134 -2003)

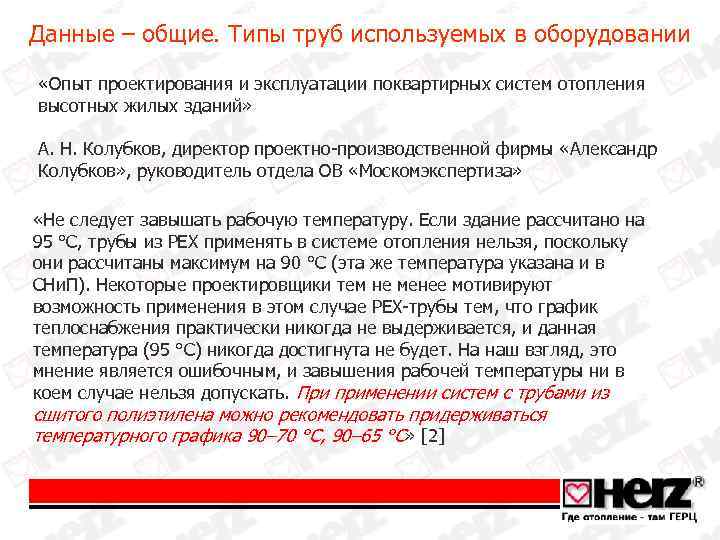

Данные – общие. Типы труб используемых в оборудовании «Опыт проектирования и эксплуатации поквартирных систем отопления высотных жилых зданий» А. Н. Колубков, директор проектно-производственной фирмы «Александр Колубков» , руководитель отдела ОВ «Москомэкспертиза» «Не следует завышать рабочую температуру. Если здание рассчитано на 95 °С, трубы из PEX применять в системе отопления нельзя, поскольку они рассчитаны максимум на 90 °С (эта же температура указана и в СНи. П). Некоторые проектировщики тем не менее мотивируют возможность применения в этом случае PEX-трубы тем, что график теплоснабжения практически никогда не выдерживается, и данная температура (95 °С) никогда достигнута не будет. На наш взгляд, это мнение является ошибочным, и завышения рабочей температуры ни в коем случае нельзя допускать. При применении систем с трубами из сшитого полиэтилена можно рекомендовать придерживаться температурного графика 90– 70 °С, 90– 65 °С» [2]

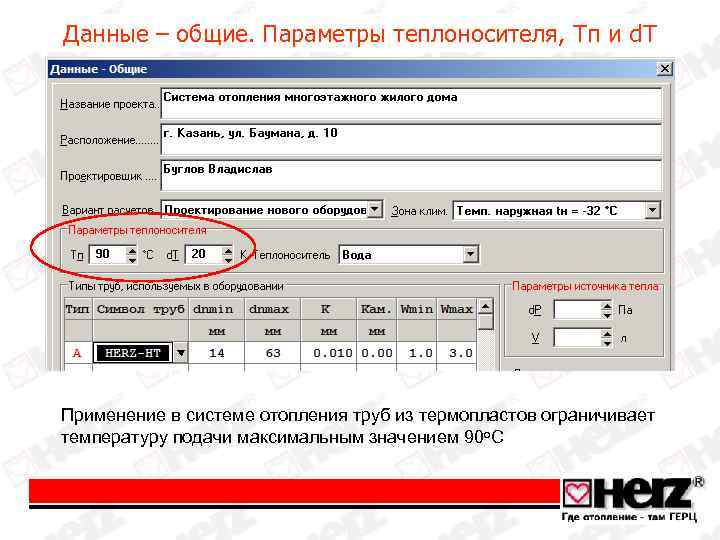

Данные – общие. Параметры теплоносителя, Tп и d. T Применение в системе отопления труб из термопластов ограничивает температуру подачи максимальным значением 90 о. С

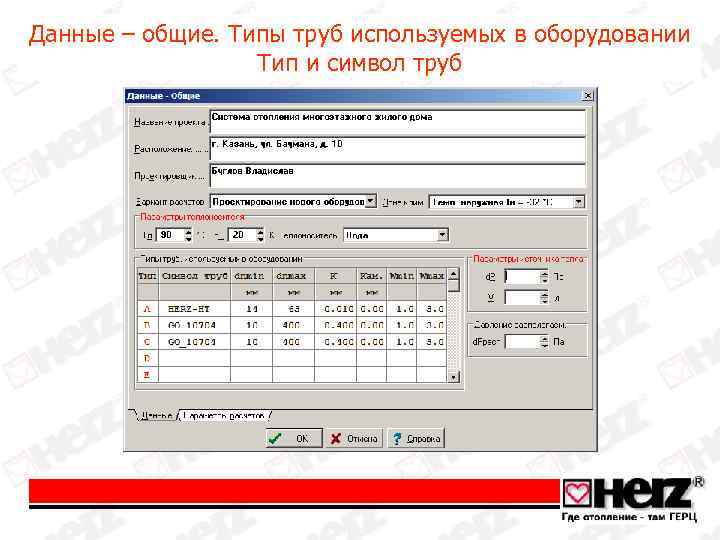

Данные – общие. Типы труб используемых в оборудовании Тип и символ труб

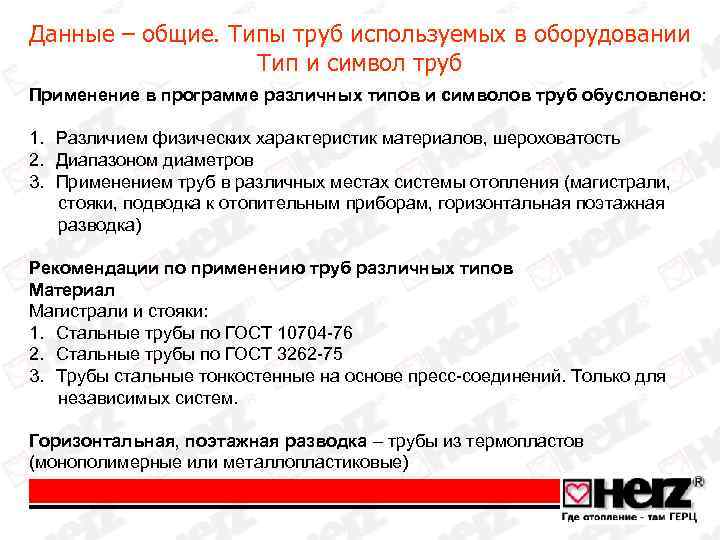

Данные – общие. Типы труб используемых в оборудовании Тип и символ труб Применение в программе различных типов и символов труб обусловлено: 1. Различием физических характеристик материалов, шероховатость 2. Диапазоном диаметров 3. Применением труб в различных местах системы отопления (магистрали, стояки, подводка к отопительным приборам, горизонтальная поэтажная разводка) Рекомендации по применению труб различных типов Материал Магистрали и стояки: 1. Стальные трубы по ГОСТ 10704 -76 2. Стальные трубы по ГОСТ 3262 -75 3. Трубы стальные тонкостенные на основе пресс-соединений. Только для независимых систем. Горизонтальная, поэтажная разводка – трубы из термопластов (монополимерные или металлопластиковые)

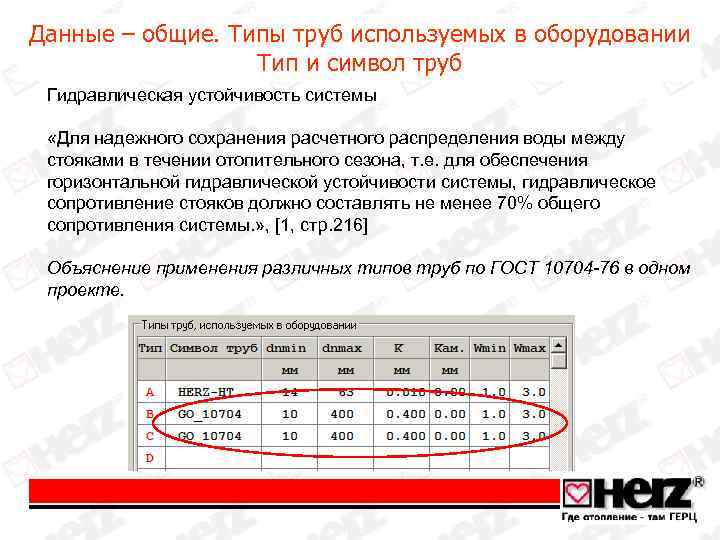

Данные – общие. Типы труб используемых в оборудовании Тип и символ труб Гидравлическая устойчивость системы «Для надежного сохранения расчетного распределения воды между стояками в течении отопительного сезона, т. е. для обеспечения горизонтальной гидравлической устойчивости системы, гидравлическое сопротивление стояков должно составлять не менее 70% общего сопротивления системы. » , [1, стр. 216] Объяснение применения различных типов труб по ГОСТ 10704 -76 в одном проекте.

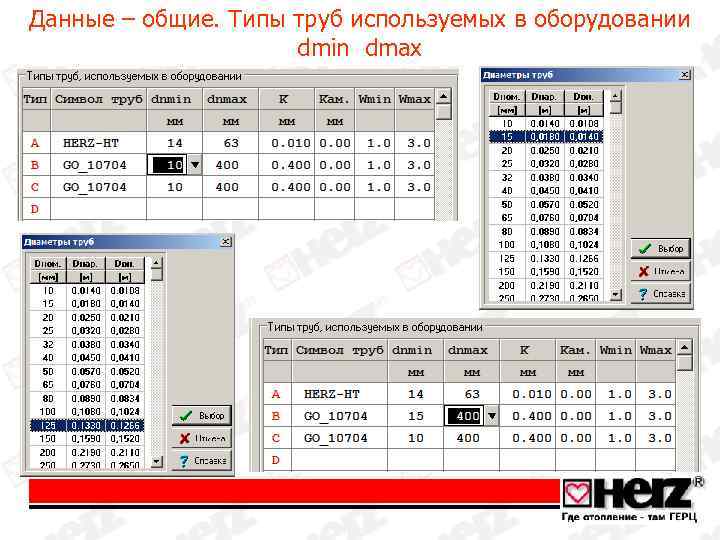

Данные – общие. Типы труб используемых в оборудовании dmin dmax

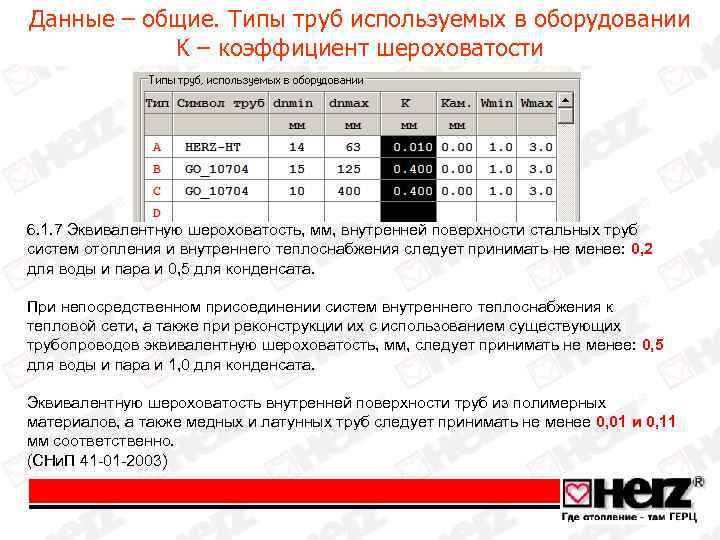

Данные – общие. Типы труб используемых в оборудовании K – коэффициент шероховатости 6. 1. 7 Эквивалентную шероховатость, мм, внутренней поверхности стальных труб систем отопления и внутреннего теплоснабжения следует принимать не менее: 0, 2 для воды и пара и 0, 5 для конденсата. При непосредственном присоединении систем внутреннего теплоснабжения к тепловой сети, а также при реконструкции их с использованием существующих трубопроводов эквивалентную шероховатость, мм, следует принимать не менее: 0, 5 для воды и пара и 1, 0 для конденсата. Эквивалентную шероховатость внутренней поверхности труб из полимерных материалов, а также медных и латунных труб следует принимать не менее 0, 01 и 0, 11 мм соответственно. (СНи. П 41 -01 -2003)

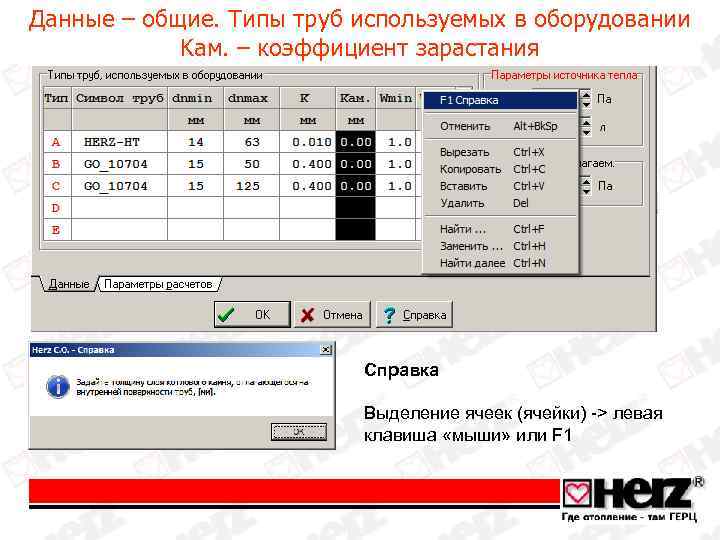

Данные – общие. Типы труб используемых в оборудовании Kам. – коэффициент зарастания Справка Выделение ячеек (ячейки) -> левая клавиша «мыши» или F 1

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax Скорость теплоносителя в системах отопления Минимальная скорость 6. 4. 7 Уклоны трубопроводов воды, пара и конденсата следует принимать не менее 0, 002, а уклон паропроводов против движения пара - не менее 0, 006. Трубопроводы допускается прокладывать без уклона при скорости движения воды в них 0, 25 м/с и более. Максимальная скорость 6. 4. 6 Скорость движения теплоносителя в трубопроводах систем водяного отопления следует принимать в зависимости от допустимого эквивалентного уровня звука в помещении: а) выше 40 д. БА - не более 1, 5 м/с в общественных зданиях и помещениях…. (СНи. П 41 -01 -2003) При этом необходимо учитывать заужение проходного сечения в соединительных фитингах

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax Скорость теплоносителя в системах отопления «Нередко инвесторы заинтересованы минимизировать первоначальные капитальные затраты на строительство без учета эксплуатационных. И в этом случае минимум первоначальных затрат в пределах Садового кольца Москвы приходится на минимально допустимые скорости движения теплоносителя, а при плате за присоединение электрической нагрузки на уровне 50 000 руб. /к. Вт оптимум первоначальных затрат достигается при средней скорости 0, 4 – 0, 6 м/с» , [3]

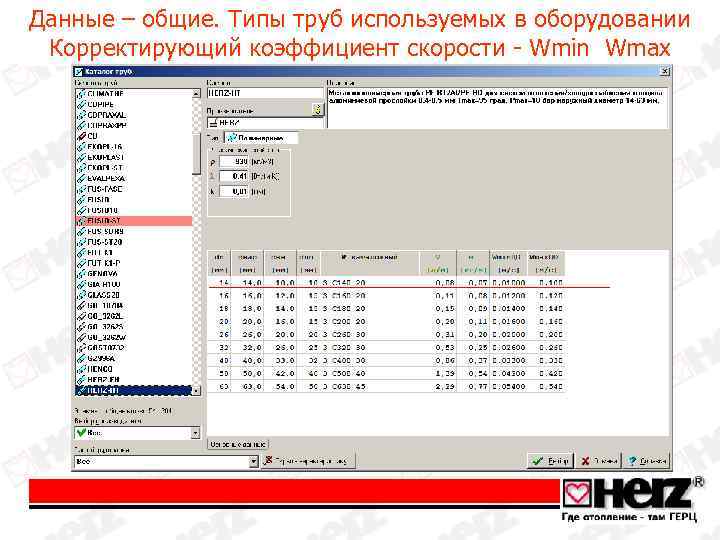

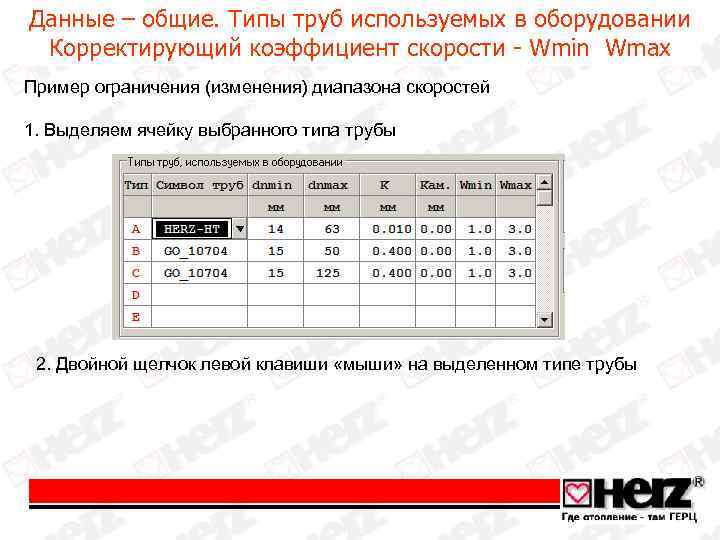

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax Пример ограничения (изменения) диапазона скоростей 1. Выделяем ячейку выбранного типа трубы 2. Двойной щелчок левой клавиши «мыши» на выделенном типе трубы

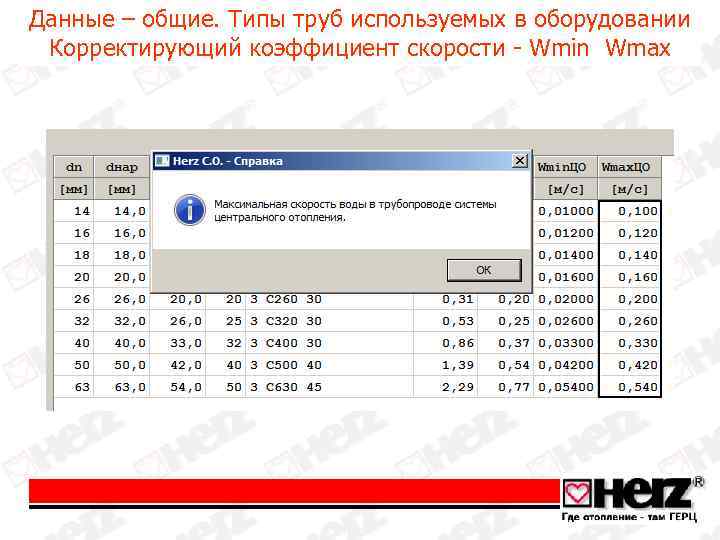

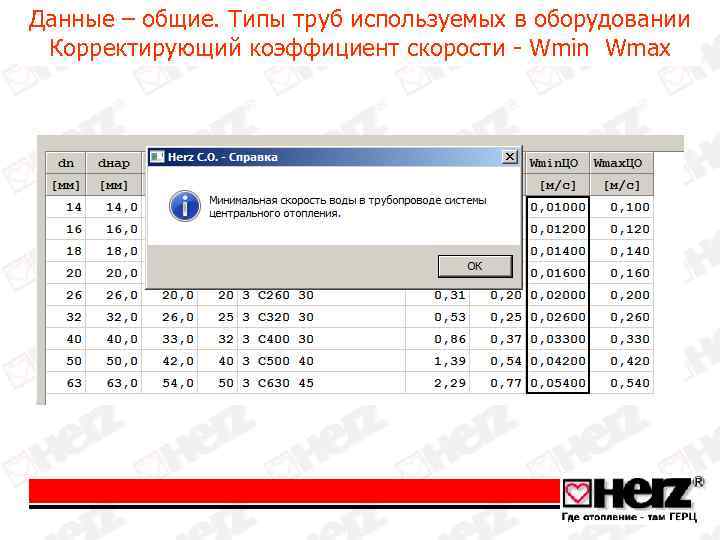

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax

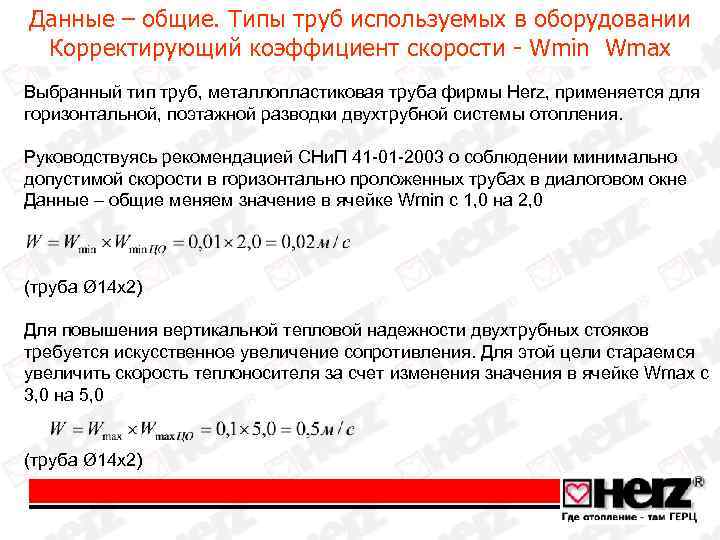

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax Выбранный тип труб, металлопластиковая труба фирмы Herz, применяется для горизонтальной, поэтажной разводки двухтрубной системы отопления. Руководствуясь рекомендацией СНи. П 41 -01 -2003 о соблюдении минимально допустимой скорости в горизонтально проложенных трубах в диалоговом окне Данные – общие меняем значение в ячейке Wmin с 1, 0 на 2, 0 (труба Ø 14 х2) Для повышения вертикальной тепловой надежности двухтрубных стояков требуется искусственное увеличение сопротивления. Для этой цели стараемся увеличить скорость теплоносителя за счет изменения значения в ячейке Wmax c 3, 0 на 5, 0 (труба Ø 14 х2)

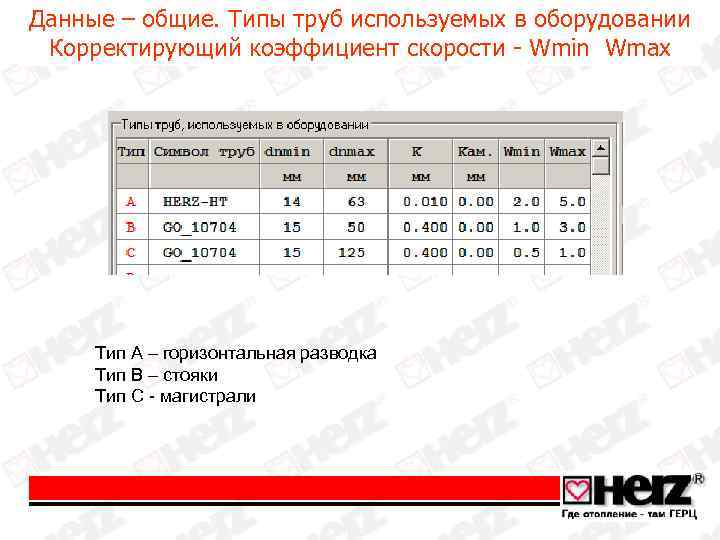

Данные – общие. Типы труб используемых в оборудовании Корректирующий коэффициент скорости - Wmin Wmax Тип А – горизонтальная разводка Тип В – стояки Тип С - магистрали

Данные – общие Параметры источника тепла d. P, [Па] - Гидравлическое сопротивление источника тепла. Заполняется при известных гидравлических характеристиках источника тепла (теплообменник, котел). V, [л] - Водоемкость источника тепла. Заполняются в случае известного типа теплогенератора (котла), в противном случае в ячейках d. P и V, ставится ноль Давление располагаемое d. Pрасп, [Па] Располагаемое давление для всей системы. Если это поле оставить пустым, то программа сама установит нужное давление. Если заданное значение отличается от требований системы, то программа поместит необходимое предостережение в списке ошибок. Заполнение необязательно

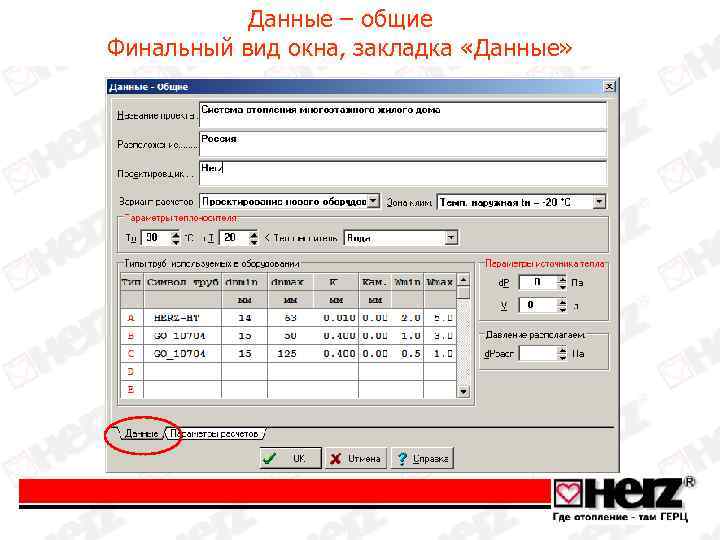

Данные – общие Финальный вид окна, закладка «Данные»

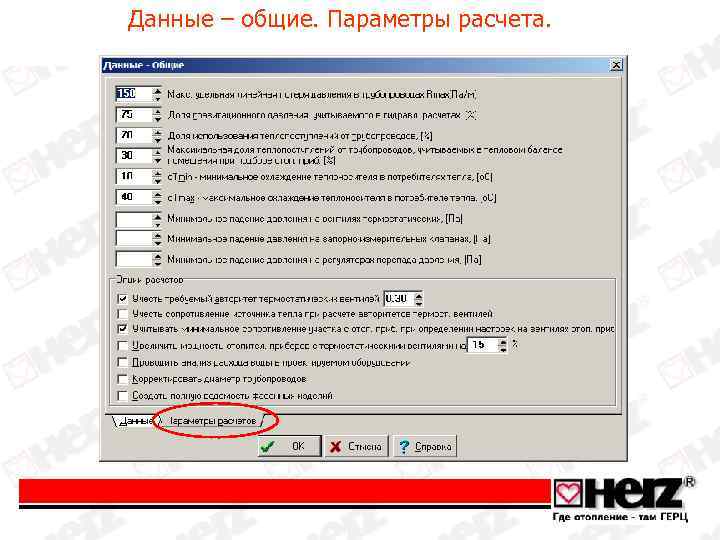

Данные – общие. Параметры расчета.

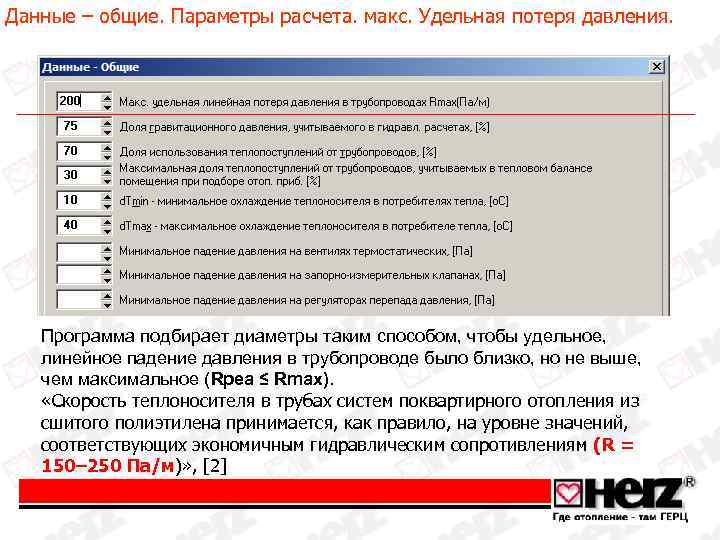

Данные – общие. Параметры расчета. макс. Удельная потеря давления. Программа подбирает диаметры таким способом, чтобы удельное, линейное падение давления в трубопроводе было близко, но не выше, чем максимальное (Rреа ≤ Rmax). «Скорость теплоносителя в трубах систем поквартирного отопления из сшитого полиэтилена принимается, как правило, на уровне значений, соответствующих экономичным гидравлическим сопротивлениям (R = 150– 250 Па/м)» , [2]

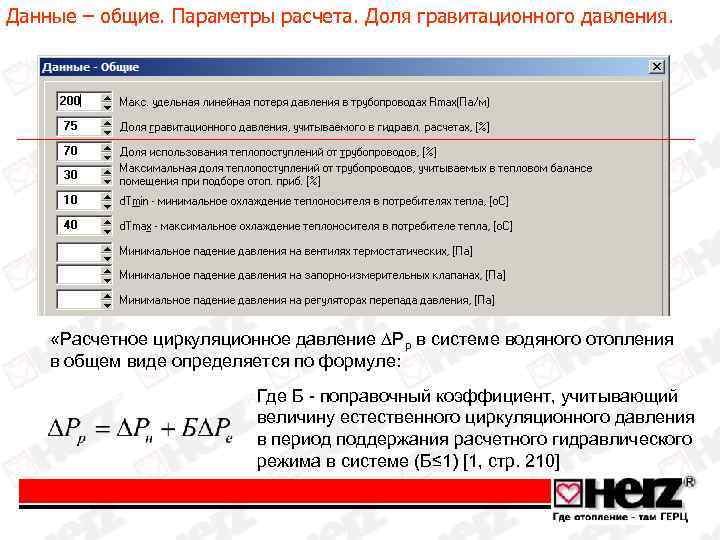

Данные – общие. Параметры расчета. Доля гравитационного давления. «Расчетное циркуляционное давление ∆Рр в системе водяного отопления в общем виде определяется по формуле: Где Б - поправочный коэффициент, учитывающий величину естественного циркуляционного давления в период поддержания расчетного гидравлического режима в системе (Б≤ 1) [1, стр. 210]

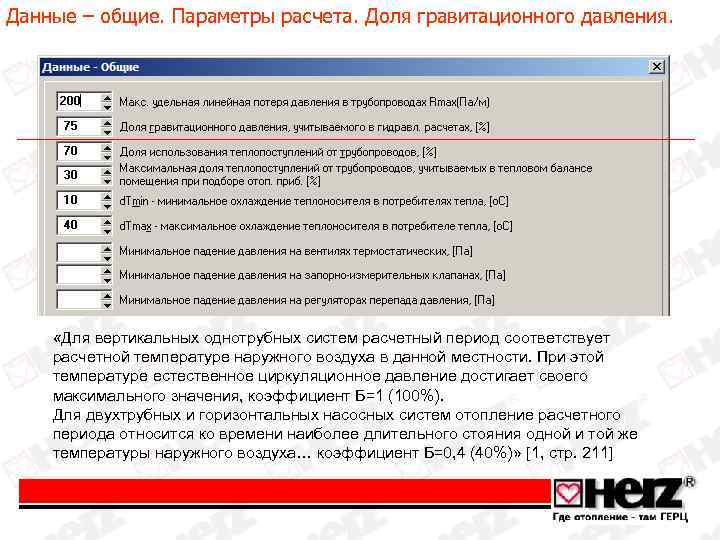

Данные – общие. Параметры расчета. Доля гравитационного давления. «Для вертикальных однотрубных систем расчетный период соответствует расчетной температуре наружного воздуха в данной местности. При этой температуре естественное циркуляционное давление достигает своего максимального значения, коэффициент Б=1 (100%). Для двухтрубных и горизонтальных насосных систем отопление расчетного периода относится ко времени наиболее длительного стояния одной и той же температуры наружного воздуха… коэффициент Б=0, 4 (40%)» [1, стр. 211]

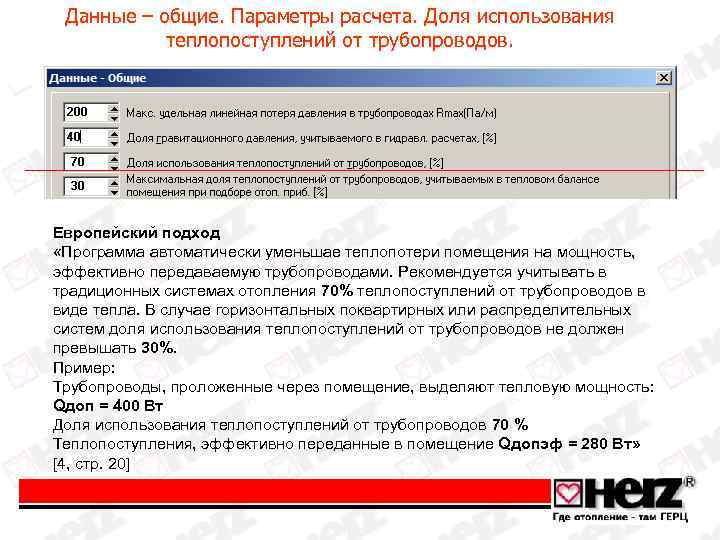

Данные – общие. Параметры расчета. Доля использования теплопоступлений от трубопроводов. Европейский подход «Программа автоматически уменьшае теплопотери помещения на мощность, эффективно передаваемую трубопроводами. Рекомендуется учитывать в традиционных системах отопления 70% теплопоступлений от трубопроводов в виде тепла. В случае горизонтальных поквартирных или распределительных систем доля использования теплопоступлений от трубопроводов не должен превышать 30%. Пример: Трубопроводы, проложенные через помещение, выделяют тепловую мощность: Qдоп = 400 Вт Доля использования теплопоступлений от трубопроводов 70 % Теплопоступления, эффективно переданные в помещение Qдопэф = 280 Вт» [4, стр. 20]

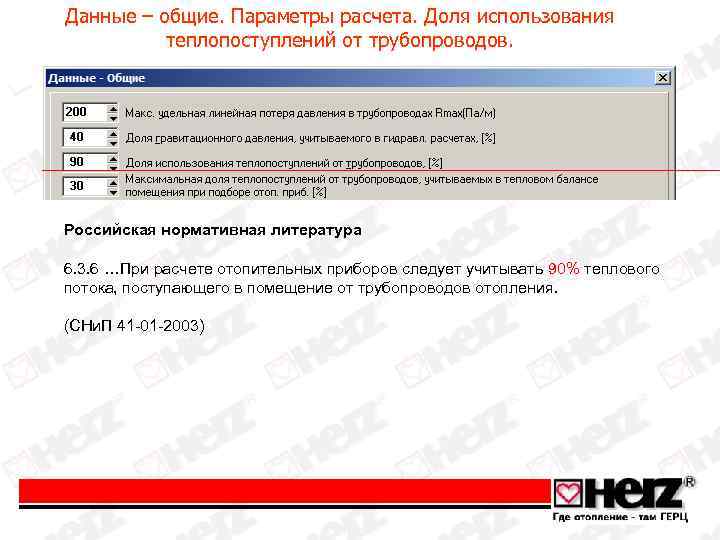

Данные – общие. Параметры расчета. Доля использования теплопоступлений от трубопроводов. Российская нормативная литература 6. 3. 6 …При расчете отопительных приборов следует учитывать 90% теплового потока, поступающего в помещение от трубопроводов отопления. (СНи. П 41 -01 -2003)

Данные – общие. Параметры расчета. Максимальная доля теплопоступлений от трубопроводов Европейские рекомендации «Тепло, отдаваемое трубопроводами системы, проложенными в помещениях, даже после учета доли использования теплопоступлений может покрыть существенную часть теплопотерь помещения. Это может привести к подбору отопительных приборов значительно меньших размеров, чем вытекало бы из их расчетной тепловой мощности. Рекомендуется при подборе отопительных приборов задавать максимальное значение доли теплопоступлений, составляющую 30% от теплопотерь. См. следующий слайд

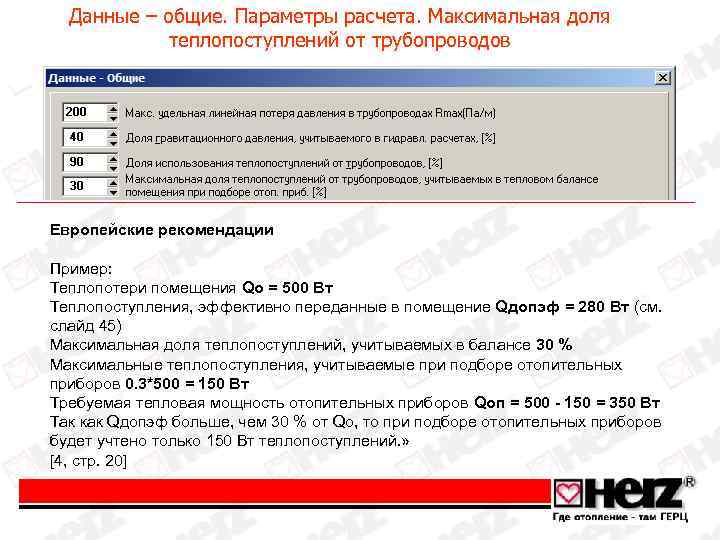

Данные – общие. Параметры расчета. Максимальная доля теплопоступлений от трубопроводов Европейские рекомендации Пример: Теплопотери помещения Qо = 500 Вт Теплопоступления, эффективно переданные в помещение Qдопэф = 280 Вт (см. слайд 45) Максимальная доля теплопоступлений, учитываемых в балансе 30 % Максимальные теплопоступления, учитываемые при подборе отопительных приборов 0. 3*500 = 150 Вт Требуемая тепловая мощность отопительных приборов Qоп = 500 - 150 = 350 Вт Так как Qдопэф больше, чем 30 % от Qo, то при подборе отопительных приборов будет учтено только 150 Вт теплопоступлений. » [4, стр. 20]

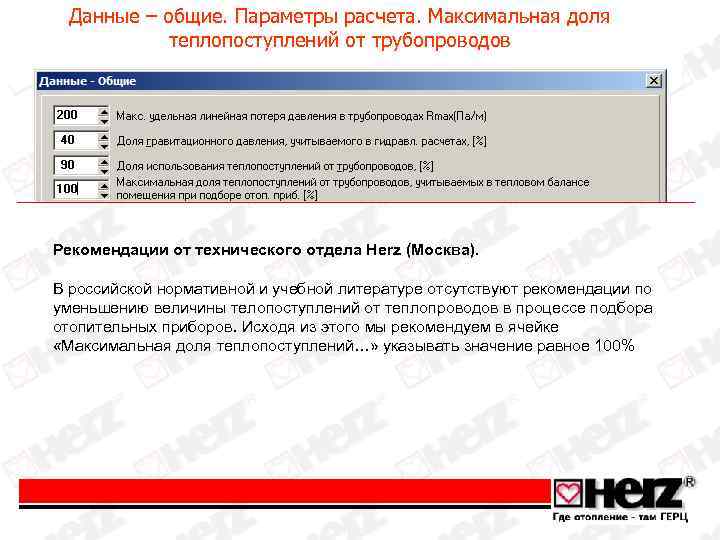

Данные – общие. Параметры расчета. Максимальная доля теплопоступлений от трубопроводов Рекомендации от технического отдела Herz (Москва). В российской нормативной и учебной литературе отсутствуют рекомендации по уменьшению величины телопоступлений от теплопроводов в процессе подбора отопительных приборов. Исходя из этого мы рекомендуем в ячейке «Максимальная доля теплопоступлений…» указывать значение равное 100%

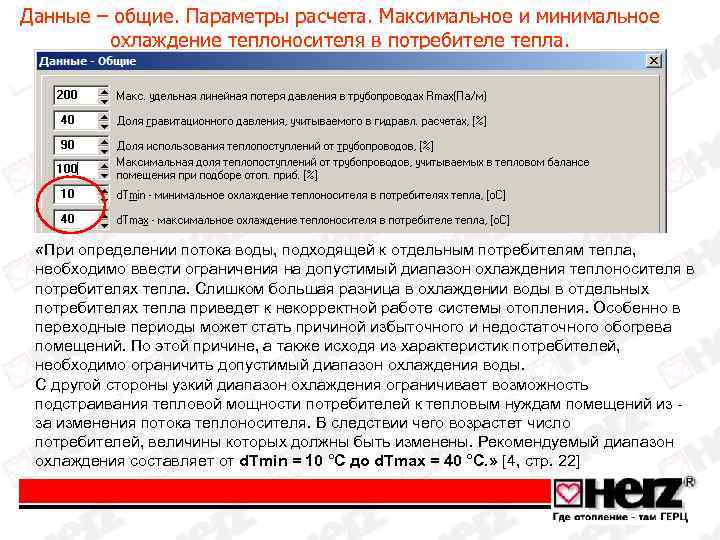

Данные – общие. Параметры расчета. Максимальное и минимальное охлаждение теплоносителя в потребителе тепла. «При определении потока воды, подходящей к отдельным потребителям тепла, необходимо ввести ограничения на допустимый диапазон охлаждения теплоносителя в потребителях тепла. Слишком большая разница в охлаждении воды в отдельных потребителях тепла приведет к некорректной работе системы отопления. Особенно в переходные периоды может стать причиной избыточного и недостаточного обогрева помещений. По этой причине, а также исходя из характеристик потребителей, необходимо ограничить допустимый диапазон охлаждения воды. С другой стороны узкий диапазон охлаждения ограничивает возможность подстраивания тепловой мощности потребителей к тепловым нуждам помещений из - за изменения потока теплоносителя. В следствии чего возрастет число потребителей, величины которых должны быть изменены. Рекомендуемый диапазон охлаждения составляет от d. Tmin = 10 °C до d. Tmax = 40 °C. » [4, стр. 22]

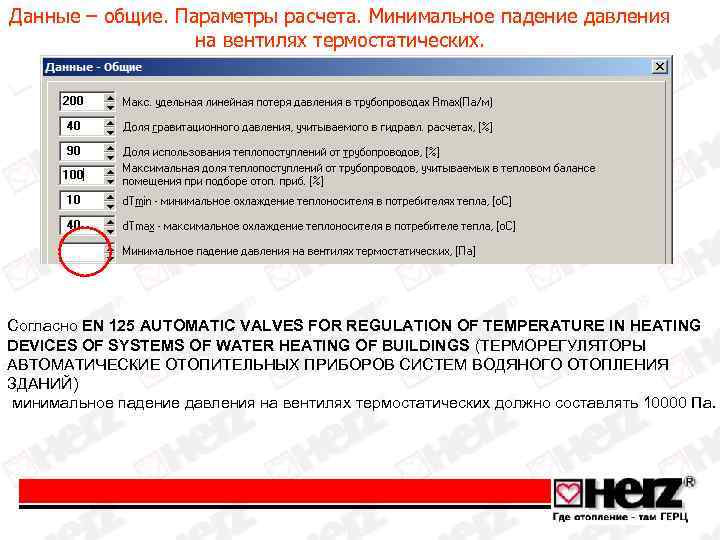

Данные – общие. Параметры расчета. Минимальное падение давления на вентилях термостатических. Согласно EN 125 AUTOMATIC VALVES FOR REGULATION OF TEMPERATURE IN HEATING DEVICES OF SYSTEMS OF WATER HEATING OF BUILDINGS (ТЕРМОРЕГУЛЯТОРЫ АВТОМАТИЧЕСКИЕ ОТОПИТЕЛЬНЫХ ПРИБОРОВ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ ЗДАНИЙ) минимальное падение давления на вентилях термостатических должно составлять 10000 Па.

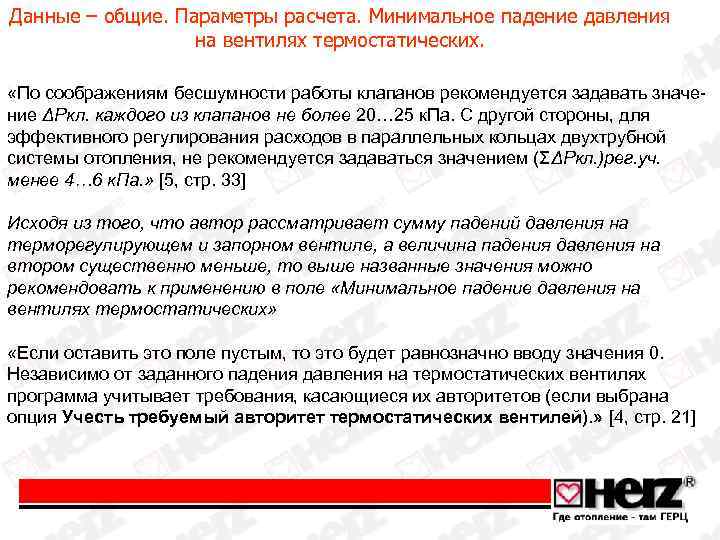

Данные – общие. Параметры расчета. Минимальное падение давления на вентилях термостатических. «По соображениям бесшумности работы клапанов рекомендуется задавать значение ΔPкл. каждого из клапанов не более 20… 25 к. Па. С другой стороны, для эффективного регулирования расходов в параллельных кольцах двухтрубной системы отопления, не рекомендуется задаваться значением (ΣΔPкл. )рег. уч. менее 4… 6 к. Па. » [5, стр. 33] Исходя из того, что автор рассматривает сумму падений давления на терморегулирующем и запорном вентиле, а величина падения давления на втором существенно меньше, то выше названные значения можно рекомендовать к применению в поле «Минимальное падение давления на вентилях термостатических» «Если оставить это поле пустым, то это будет равнозначно вводу значения 0. Независимо от заданного падения давления на термостатических вентилях программа учитывает требования, касающиеся их авторитетов (если выбрана опция Учесть требуемый авторитет термостатических вентилей). » [4, стр. 21]

Данные – общие. Параметры расчета. Минимальное падение давления на запорно-измерительных клапанах. Измерительные клапаны Измерительный компьютер HERZ 8900 Служит для измерения расхода, перепада давления при пуске – наладки систем отопления, теплоснабжения и водоснабжения

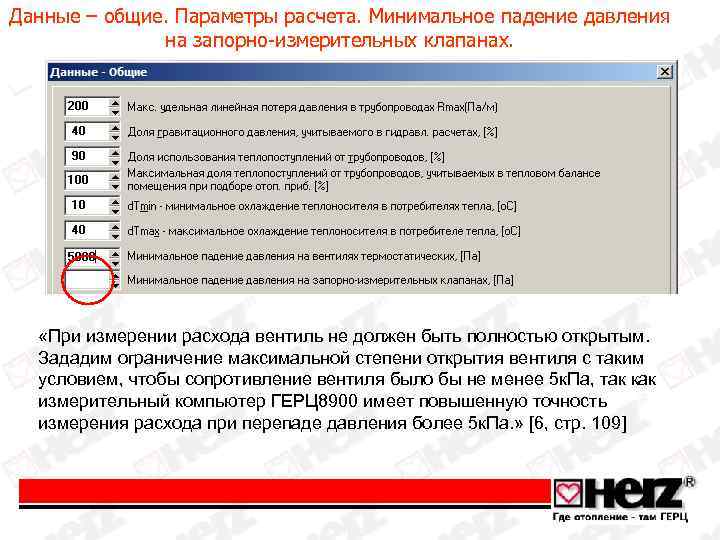

Данные – общие. Параметры расчета. Минимальное падение давления на запорно-измерительных клапанах. «При измерении расхода вентиль не должен быть полностью открытым. Зададим ограничение максимальной степени открытия вентиля с таким условием, чтобы сопротивление вентиля было бы не менее 5 к. Па, так как измерительный компьютер ГЕРЦ 8900 имеет повышенную точность измерения расхода при перепаде давления более 5 к. Па. » [6, стр. 109]

Данные – общие. Параметры расчета. Минимальное падение давления на регуляторах перепада давления. Регуляторы перепада Herz, диапазон регулирования Модель 4002 DN 15 - 50 Регулируемый перепад давления – 5… 30 к. Па и 25… 60 к. Па Расход – 50… 10000 л/ч Модель 4007 DN 15 - 50 Регулируемый перепад давления – 5… 30 к. Па Расход – 50… 9000 л/ч

Данные – общие. Параметры расчета. Минимальное падение давления на регуляторах перепада давления. Регуляторы перепада Herz, диапазон регулирования Модель 4002 FIX DN 15 - 50 Фиксируемый перепад давления – 23 к. Па Расход – 50… 10000 л/ч Модель 4007 F DN 15 - 50 Регулируемый перепад давления – 5… 30 к. Па Расход – 50… 9000 л/ч

Данные – общие. Параметры расчета. Минимальное падение давления на регуляторах перепада давления. Рекомендуемая величина – 10000 Па

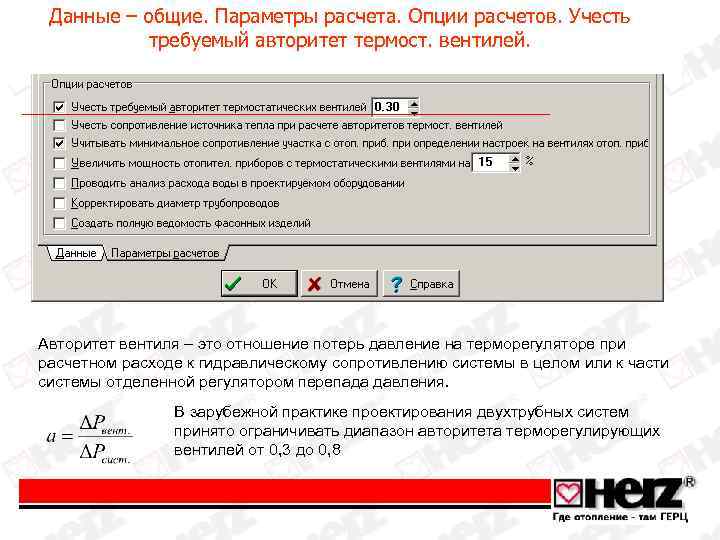

Данные – общие. Параметры расчета. Опции расчетов. Учесть требуемый авторитет термост. вентилей. Авторитет вентиля – это отношение потерь давление на терморегуляторе при расчетном расходе к гидравлическому сопротивлению системы в целом или к части системы отделенной регулятором перепада давления. В зарубежной практике проектирования двухтрубных систем принято ограничивать диапазон авторитета терморегулирующих вентилей от 0, 3 до 0, 8

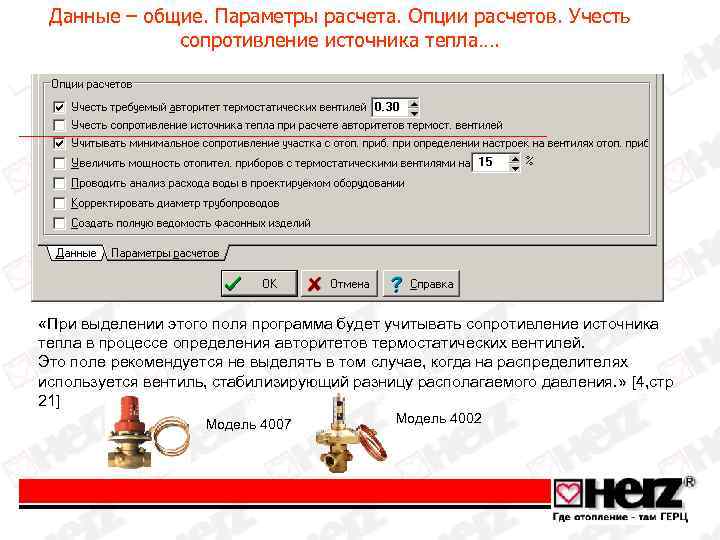

Данные – общие. Параметры расчета. Опции расчетов. Учесть сопротивление источника тепла…. «При выделении этого поля программа будет учитывать сопротивление источника тепла в процессе определения авторитетов термостатических вентилей. Это поле рекомендуется не выделять в том случае, когда на распределителях используется вентиль, стабилизирующий разницу располагаемого давления. » [4, стр 21] Модель 4007 Модель 4002

Данные – общие. Параметры расчета. Опции расчетов. Увеличить мощность отопительных приборов… «При подборе радиаторов, оснащённых автоматическими терморегуляторами, для минимизации риска разбалансировки системы отопления в период эксплуатации и во избежание нарушения Закона о защите прав потребителя, а также согласно европейским стандартам теплопотери, определённые по российским методикам, следует увеличивать в 1, 15 раза для жилых помещений, в которых устанавливаются радиаторы с автоматическими терморегуляторами. » 1. 2. 3. Стандарт АВОК. Радиаторы и конвекторы отопительные. Общие технические условия. ЕN 12831 -2006. Отопительные установки в зданиях. Методы расчёта проектной тепловой нагрузки. Варшава, 2007. Рекомендации по применению радиаторов и конвекторов. ООО «ВИТАТЕРМ» , 2010 - 2011

Данные – общие. Параметры расчета. Опции расчетов. Увеличить мощность отопительных приборов… «Выделение этого поля приведет к тому, что программа при подборе регулирующей арматуры выполнит расчеты, анализируя расход воды для отдельных потребителей тепла. В расчетах учитываются подобранные предварительные настройки» [4, стр 21]

Данные – общие. Параметры расчета. Опции расчетов. Корректировать диаметр трубопроводов «Выделение этого поля приведет к тому, что программа во время расчетов произведет коррекцию диаметров трубопроводов в циркуляционных кольцах с избыточным давлением теплоносителя. Благодаря коррекции диаметров, в большинстве случаев диаметры труб будут уменьшены. » [4, стр 21] Для создания полной ведомости фасонных изделий необходимо поставить галочку в соответствующей ячейки.
