Програма Gwyddion Вигляд програми Досліджувана фотографія

Програма Gwyddion • Вигляд програми

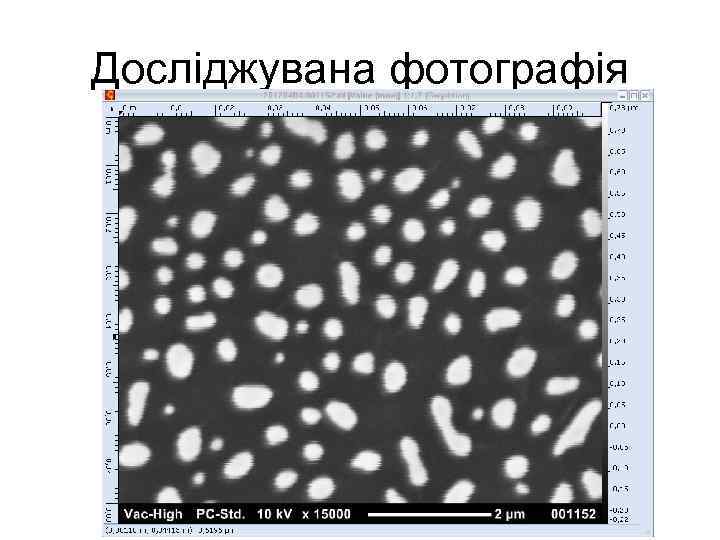

Досліджувана фотографія

Досліджувана фотографія в 3 D

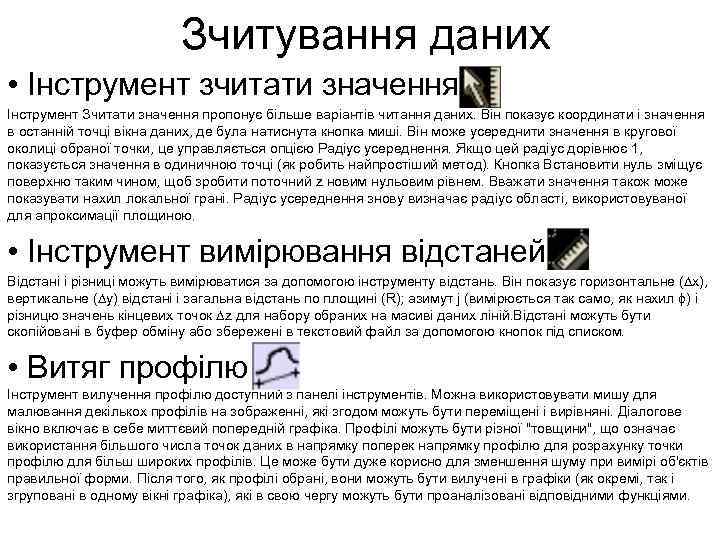

Зчитування даних • Інструмент зчитати значення Інструмент Зчитати значення пропонує більше варіантів читання даних. Він показує координати і значення в останній точці вікна даних, де була натиснута кнопка миші. Він може усереднити значення в кругової околиці обраної точки, це управляється опцією Радіус усереднення. Якщо цей радіус дорівнює 1, показується значення в одиничною точці (як робить найпростіший метод). Кнопка Встановити нуль зміщує поверхню таким чином, щоб зробити поточний z новим нульовим рівнем. Вважати значення також може показувати нахил локальної грані. Радіус усереднення знову визначає радіус області, використовуваної для апроксимації площиною. • Інструмент вимірювання відстаней Відстані і різниці можуть вимірюватися за допомогою інструменту відстань. Він показує горизонтальне (∆x), вертикальне (∆y) відстані і загальна відстань по площині (R); азимут j (вимірюється так само, як нахил ϕ) і різницю значень кінцевих точок ∆z для набору обраних на масиві даних ліній. Відстані можуть бути скопійовані в буфер обміну або збережені в текстовий файл за допомогою кнопок під списком. • Витяг профілю Інструмент вилучення профілю доступний з панелі інструментів. Можна використовувати мишу для малювання декількох профілів на зображенні, які згодом можуть бути переміщені і вирівняні. Діалогове вікно включає в себе миттєвий попередній графіка. Профілі можуть бути різної "товщини", що означає використання більшого числа точок даних в напрямку поперек напрямку профілю для розрахунку точки профілю для більш широких профілів. Це може бути дуже корисно для зменшення шуму при вимірі об'єктів правильної форми. Після того, як профілі обрані, вони можуть бути вилучені в графіки (як окремі, так і згруповані в одному вікні графіка), які в свою чергу можуть бути проаналізовані відповідними функціями.

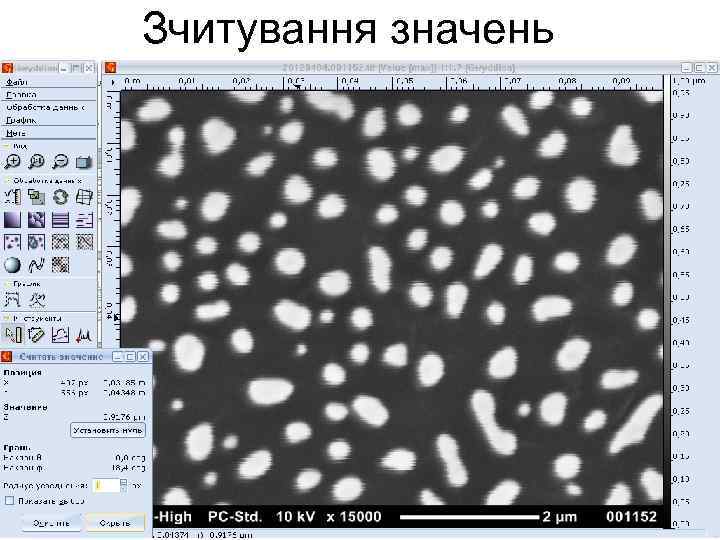

Зчитування значень

Вимірювання відстаней

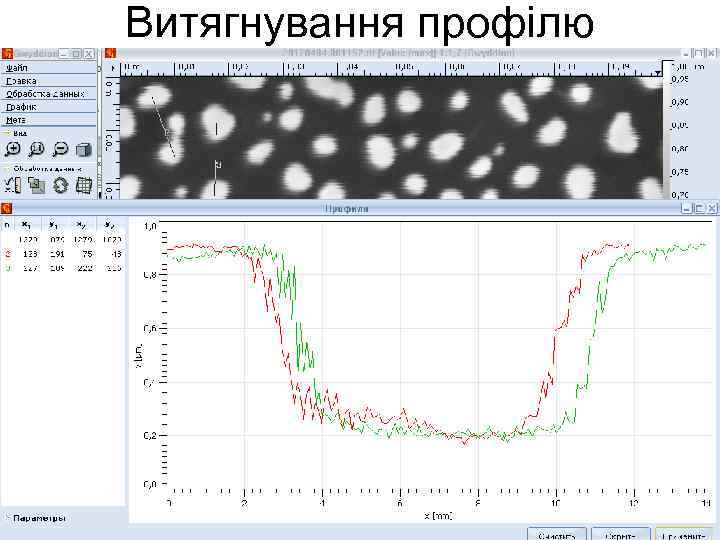

Витягнування профілю

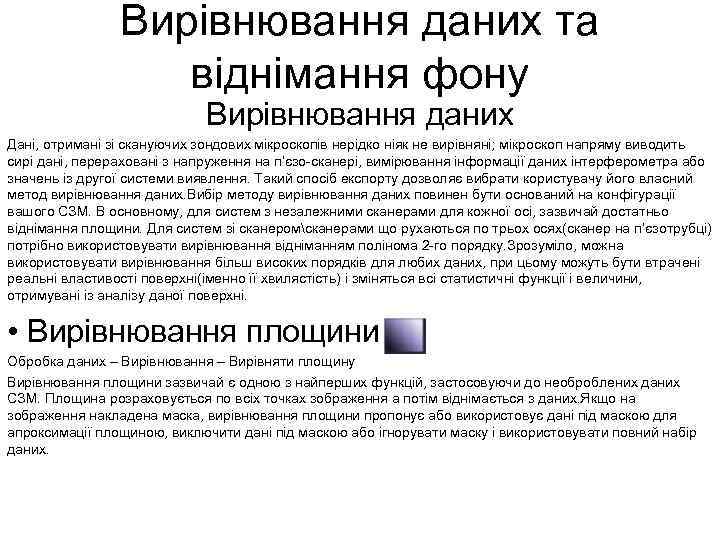

Вирівнювання даних та віднімання фону Вирівнювання даних Дані, отримані зі скануючих зондових мікроскопів нерідко ніяк не вирівняні; мікроскоп напряму виводить сирі дані, перераховані з напруження на п’єзо-сканері, вимірювання інформації даних інтерферометра або значень із другої системи виявлення. Такий спосіб експорту дозволяє вибрати користувачу його власний метод вирівнювання даних. Вибір методу вирівнювання даних повинен бути оснований на конфігурації вашого СЗМ. В основному, для систем з незалежними сканерами для кожної осі, зазвичай достатньо віднімання площини. Для систем зі сканеромсканерами що рухаються по трьох осях(сканер на п’єзотрубці) потрібно використовувати вирівнювання відніманням полінома 2 -го порядку. Зрозуміло, можна використовувати вирівнювання більш високих порядків для любих даних, при цьому можуть бути втрачені реальні властивості поверхні(іменно її хвилястість) і зміняться всі статистичні функції і величини, отримувані із аналізу даної поверхні. • Вирівнювання площини Обробка даних – Вирівнювання – Вирівняти площину Вирівнювання площини зазвичай є одною з найперших функцій, застосовуючи до необроблених даних СЗМ. Площина розраховується по всіх точках зображення а потім віднімається з даних. Якщо на зображення накладена маска, вирівнювання площини пропонує або використовує дані під маскою для апроксимації площиною, виключити дані під маскою або ігнорувати маску і використовувати повний набір даних.

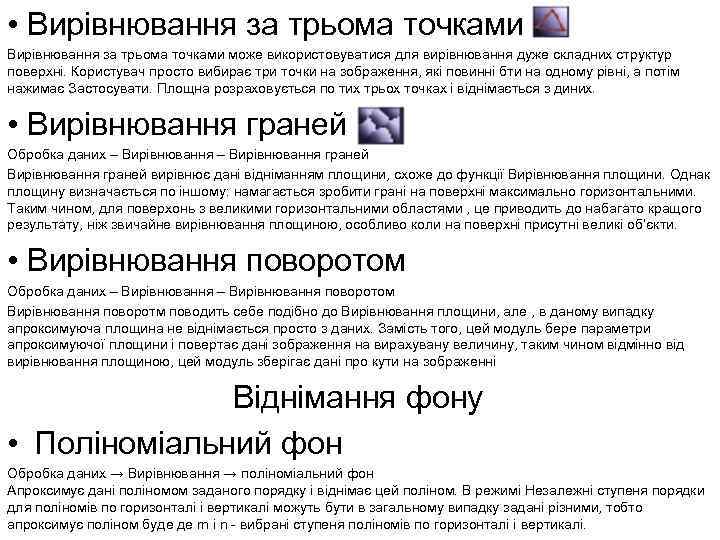

• Вирівнювання за трьома точками може використовуватися для вирівнювання дуже складних структур поверхні. Користувач просто вибирає три точки на зображення, які повинні бти на одному рівні, а потім нажимає Застосувати. Площна розраховується по тих трьох точках і віднімається з диних. • Вирівнювання граней Обробка даних – Вирівнювання граней вирівнює дані відніманням площини, схоже до функції Вирівнювання площини. Однак площину визначається по іншому: намагається зробити грані на поверхні максимально горизонтальними. Таким чином, для поверхонь з великими горизонтальними областями , це приводить до набагато кращого результату, ніж звичайне вирівнювання площиною, особливо коли на поверхні присутні великі об’єкти. • Вирівнювання поворотом Обробка даних – Вирівнювання поворотом Вирівнювання поворотм поводить себе подібно до Вирівнювання площини, але , в даному випадку апроксимуюча площина не віднімається просто з даних. Замість того, цей модуль бере параметри апроксимуючої площини і повертає дані зображення на вирахувану величину, таким чином відмінно від вирівнювання площиною, цей модуль зберігає дані про кути на зображенні Віднімання фону • Поліноміальний фон Обробка даних → Вирівнювання → поліноміальний фон Апроксимує дані поліномом заданого порядку і віднімає цей поліном. В режимі Незалежні ступеня порядки для поліномів по горизонталі і вертикалі можуть бути в загальному випадку задані різними, тобто апроксимує поліном буде де m і n - вибрані ступеня поліномів по горизонталі і вертикалі.

Вирівнювання площини До вирівнювання

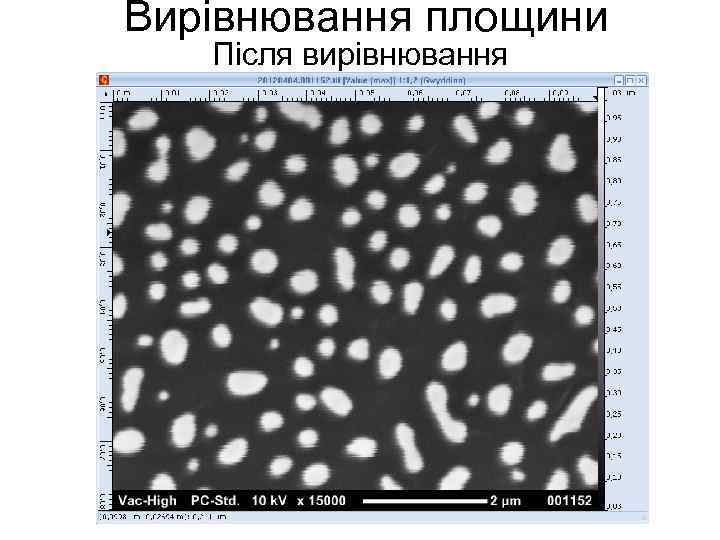

Вирівнювання площини Після вирівнювання

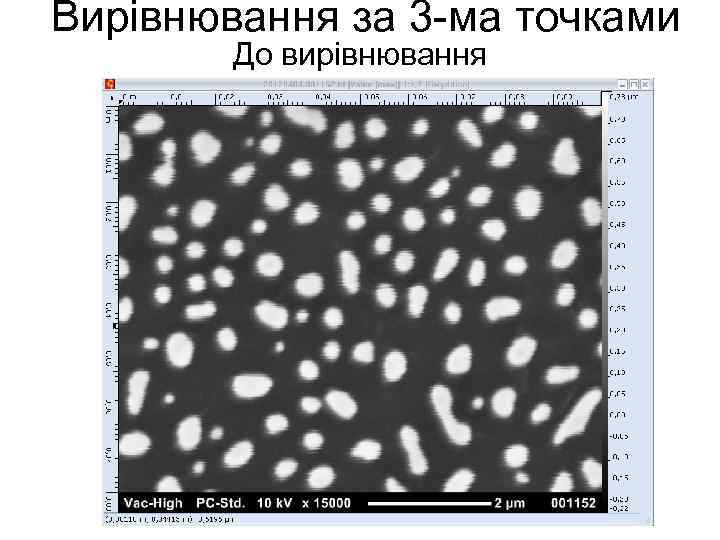

Вирівнювання за 3 -ма точками До вирівнювання

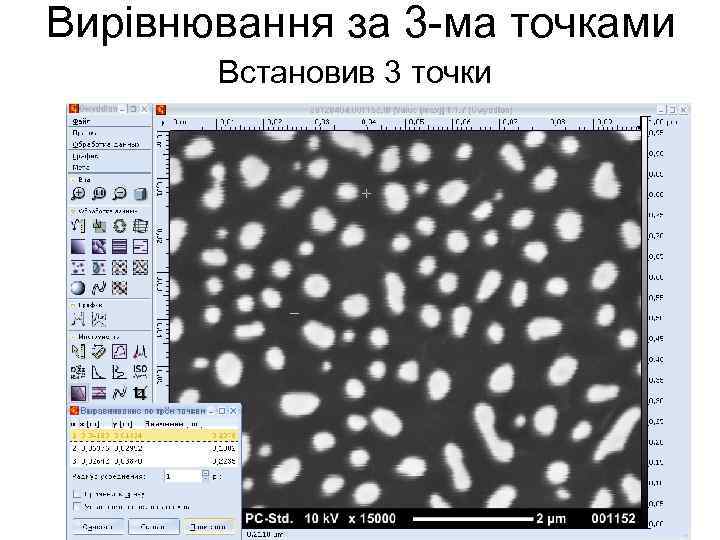

Вирівнювання за 3 -ма точками Встановив 3 точки

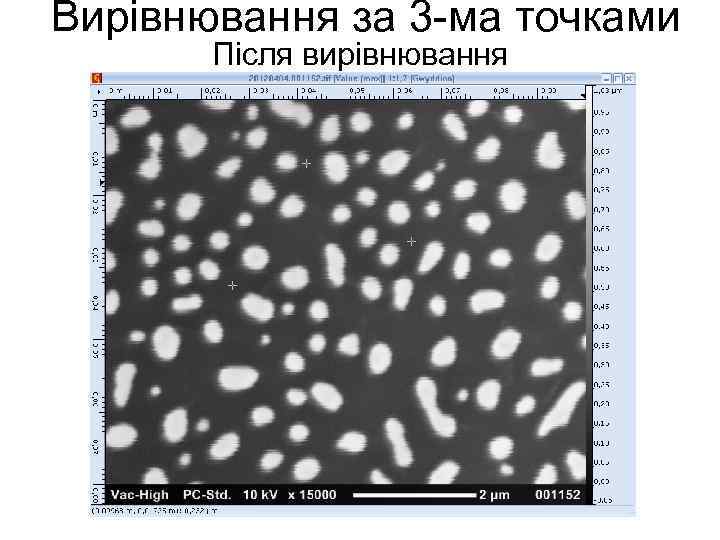

Вирівнювання за 3 -ма точками Після вирівнювання

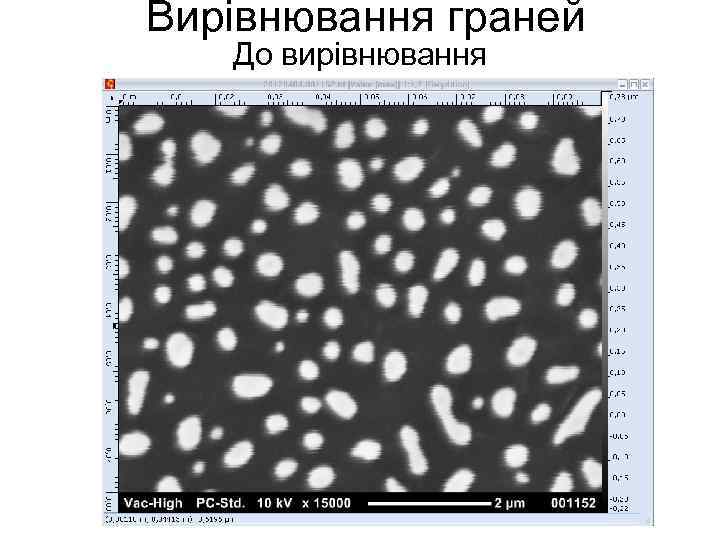

Вирівнювання граней До вирівнювання

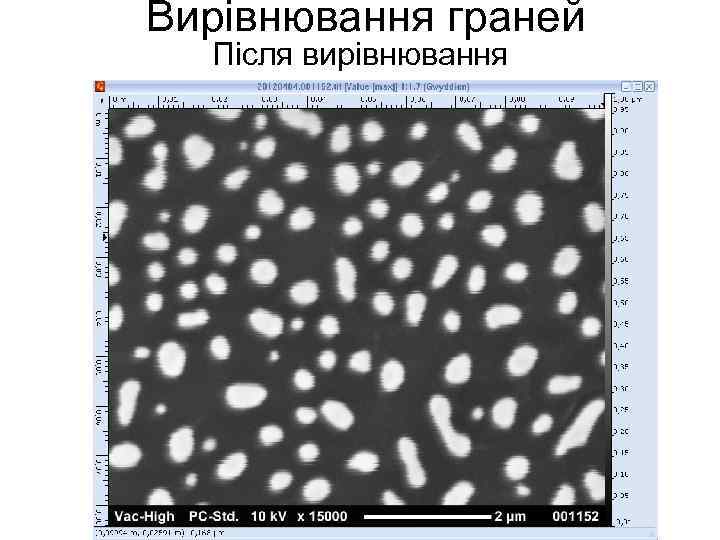

Вирівнювання граней Після вирівнювання

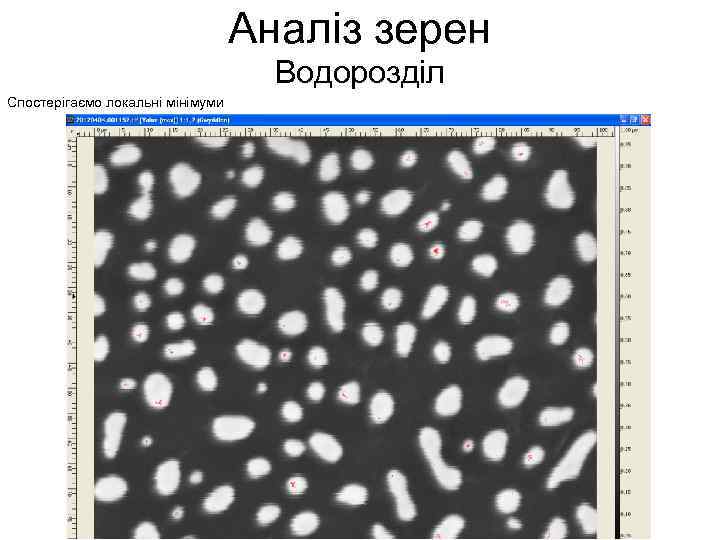

Аналіз зерен Водорозділ Спостерігаємо локальні мінімуми
