Прогнозно-минерагеническая карта на углеводородное сырьё Российской Федерации РФ

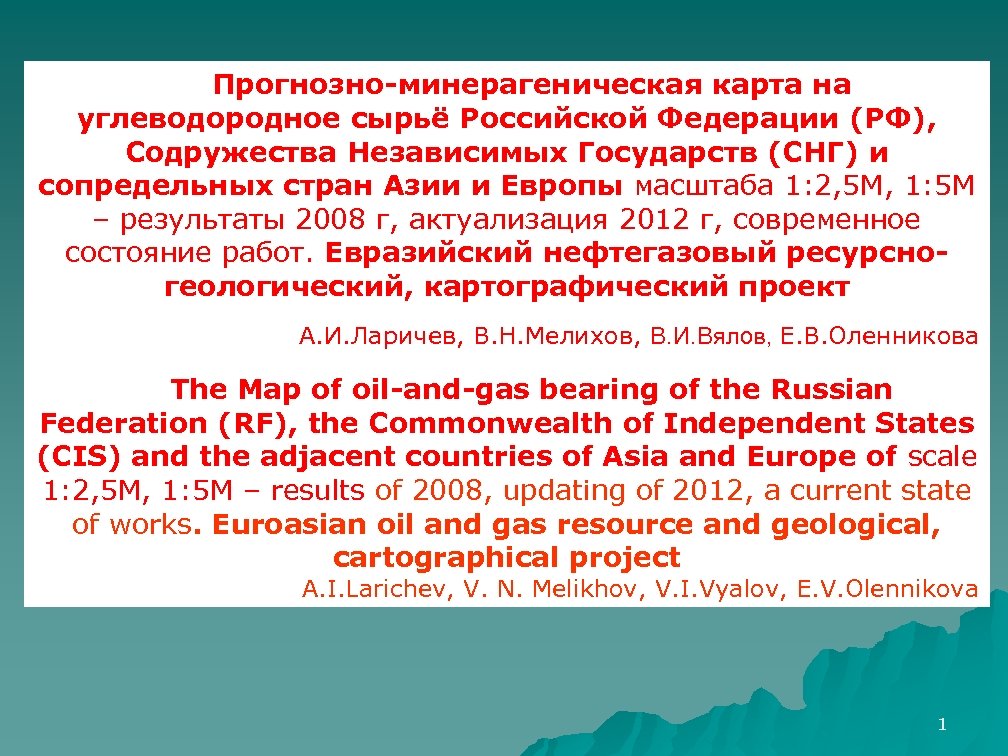

Прогнозно-минерагеническая карта на углеводородное сырьё Российской Федерации (РФ), Содружества Независимых Государств (СНГ) и сопредельных стран Азии и Европы масштаба 1: 2, 5 М, 1: 5 М – результаты 2008 г, актуализация 2012 г, современное состояние работ. Евразийский нефтегазовый ресурсногеологический, картографический проект А. И. Ларичев, В. Н. Мелихов, В. И. Вялов, Е. В. Оленникова The Map of oil-and-gas bearing of the Russian Federation (RF), the Commonwealth of Independent States (CIS) and the adjacent countries of Asia and Europe of scale 1: 2, 5 M, 1: 5 M – results of 2008, updating of 2012, a current state of works. Euroasian oil and gas resource and geological, cartographical project A. I. Larichev, V. N. Melikhov, V. I. Vyalov, E. V. Olennikova 1

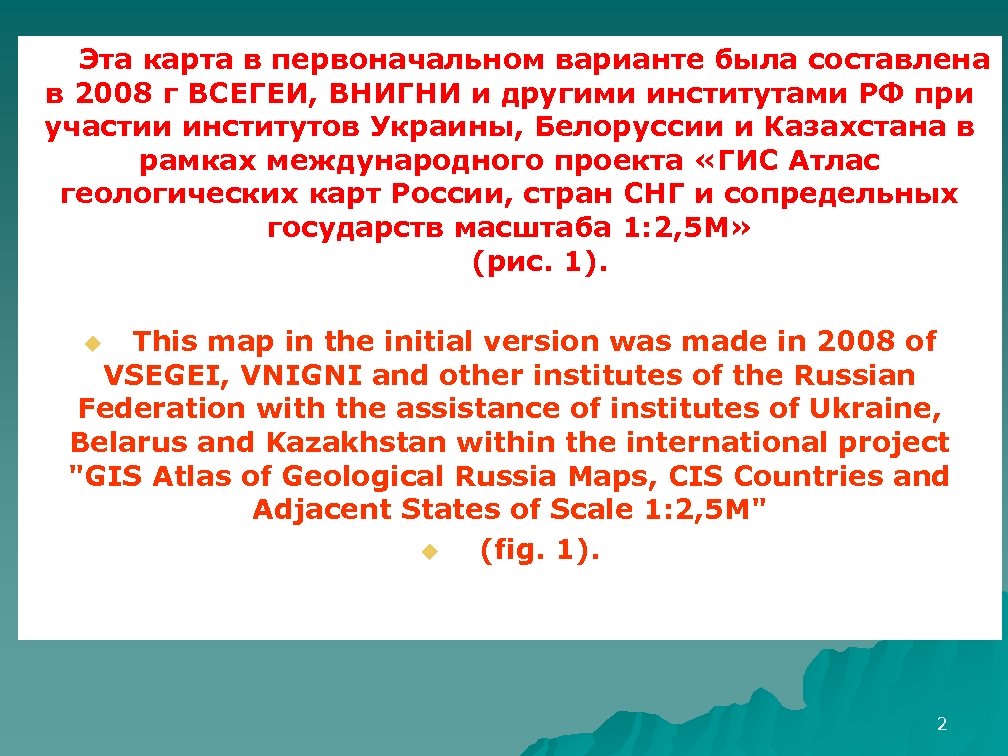

Эта карта в первоначальном варианте была составлена в 2008 г ВСЕГЕИ, ВНИГНИ и другими институтами РФ при участии институтов Украины, Белоруссии и Казахстана в рамках международного проекта «ГИС Атлас геологических карт России, стран СНГ и сопредельных государств масштаба 1: 2, 5 М» (рис. 1). This map in the initial version was made in 2008 of VSEGEI, VNIGNI and other institutes of the Russian Federation with the assistance of institutes of Ukraine, Belarus and Kazakhstan within the international project "GIS Atlas of Geological Russia Maps, CIS Countries and Adjacent States of Scale 1: 2, 5 M" u (fig. 1). u 2

Рис. 1. Прогнозно-минерагеническая карта России на углеводородное сырьё, увязанная с картами по территории стран СНГ Fig. 1. The Petroleum prognostic map of Russia and CIS 3

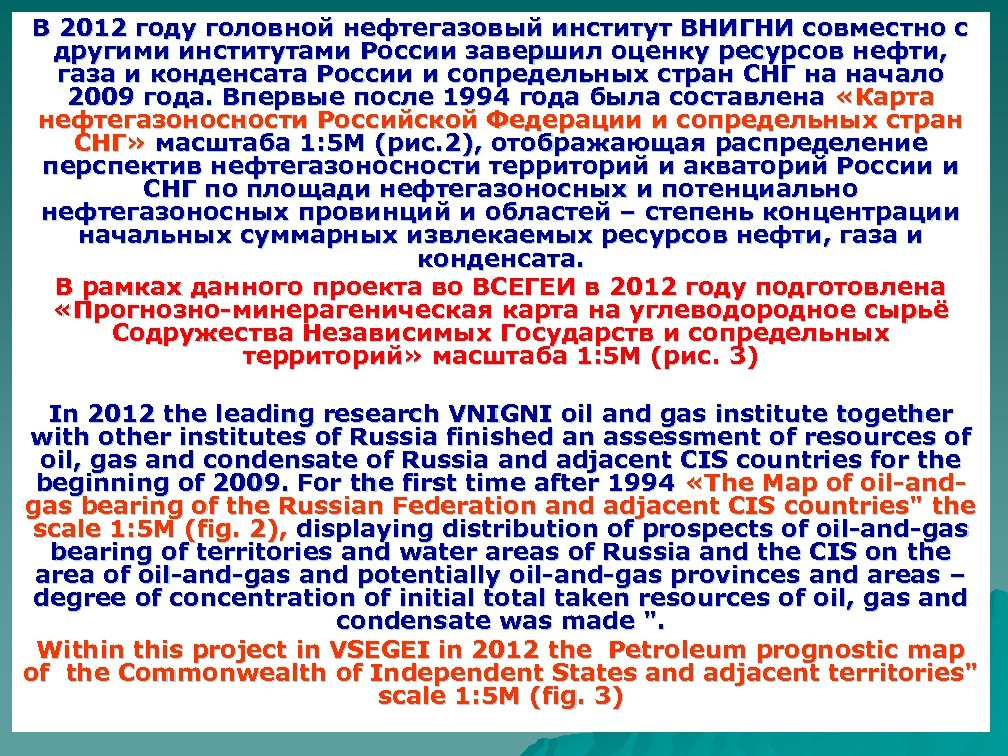

В 2012 году головной нефтегазовый институт ВНИГНИ совместно с другими институтами России завершил оценку ресурсов нефти, газа и конденсата России и сопредельных стран СНГ на начало 2009 года. Впервые после 1994 года была составлена «Карта нефтегазоносности Российской Федерации и сопредельных стран СНГ» масштаба 1: 5 М (рис. 2), отображающая распределение перспектив нефтегазоносности территорий и акваторий России и СНГ по площади нефтегазоносных и потенциально нефтегазоносных провинций и областей – степень концентрации начальных суммарных извлекаемых ресурсов нефти, газа и конденсата. В рамках данного проекта во ВСЕГЕИ в 2012 году подготовлена «Прогнозно-минерагеническая карта на углеводородное сырьё Содружества Независимых Государств и сопредельных территорий» масштаба 1: 5 М (рис. 3) In 2012 the leading research VNIGNI oil and gas institute together with other institutes of Russia finished an assessment of resources of oil, gas and condensate of Russia and adjacent CIS countries for the beginning of 2009. For the first time after 1994 «The Map of oil-andgas bearing of the Russian Federation and adjacent CIS countries" the scale 1: 5 М (fig. 2), displaying distribution of prospects of oil-and-gas bearing of territories and water areas of Russia and the CIS on the area of oil-and-gas and potentially oil-and-gas provinces and areas – degree of concentration of initial total taken resources of oil, gas and condensate was made ". Within this project in VSEGEI in 2012 the Petroleum prognostic map of the Commonwealth of Independent States and adjacent territories" scale 1: 5 М (fig. 3)

Рис. 2. Карта нефтегазоносности Российской Федерации и сопредельных стран СНГ Fig. 2. «The Map of oil-and-gas bearing of the Russian Federation and adjacent 5 CIS countries"

Рис. 3 Fig. 3 6

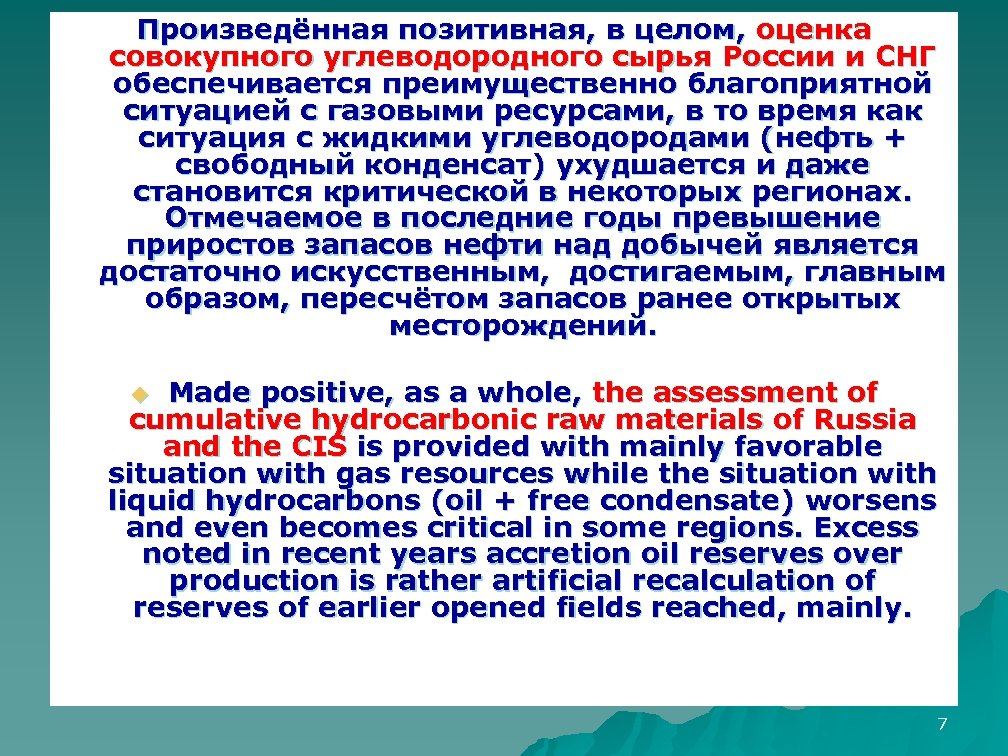

Произведённая позитивная, в целом, оценка совокупного углеводородного сырья России и СНГ обеспечивается преимущественно благоприятной ситуацией с газовыми ресурсами, в то время как ситуация с жидкими углеводородами (нефть + свободный конденсат) ухудшается и даже становится критической в некоторых регионах. Отмечаемое в последние годы превышение приростов запасов нефти над добычей является достаточно искусственным, достигаемым, главным образом, пересчётом запасов ранее открытых месторождений. Made positive, as a whole, the assessment of cumulative hydrocarbonic raw materials of Russia and the CIS is provided with mainly favorable situation with gas resources while the situation with liquid hydrocarbons (oil + free condensate) worsens and even becomes critical in some regions. Excess noted in recent years accretion oil reserves over production is rather artificial recalculation of reserves of earlier opened fields reached, mainly. u 7

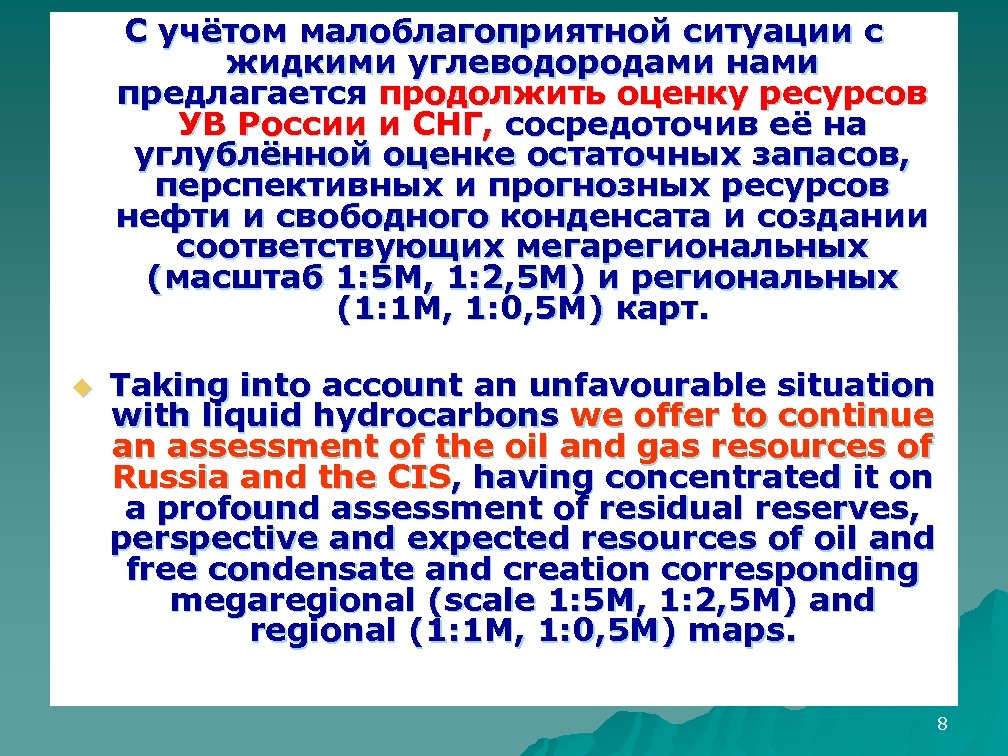

С учётом малоблагоприятной ситуации с жидкими углеводородами нами предлагается продолжить оценку ресурсов УВ России и СНГ, сосредоточив её на углублённой оценке остаточных запасов, перспективных и прогнозных ресурсов нефти и свободного конденсата и создании соответствующих мегарегиональных (масштаб 1: 5 М, 1: 2, 5 М) и региональных (1: 1 М, 1: 0, 5 М) карт. u Taking into account an unfavourable situation with liquid hydrocarbons we offer to continue an assessment of the oil and gas resources of Russia and the CIS, having concentrated it on a profound assessment of residual reserves, perspective and expected resources of oil and free condensate and creation corresponding megaregional (scale 1: 5 М, 1: 2, 5 М) and regional (1: 1 М, 1: 0, 5 М) maps. 8

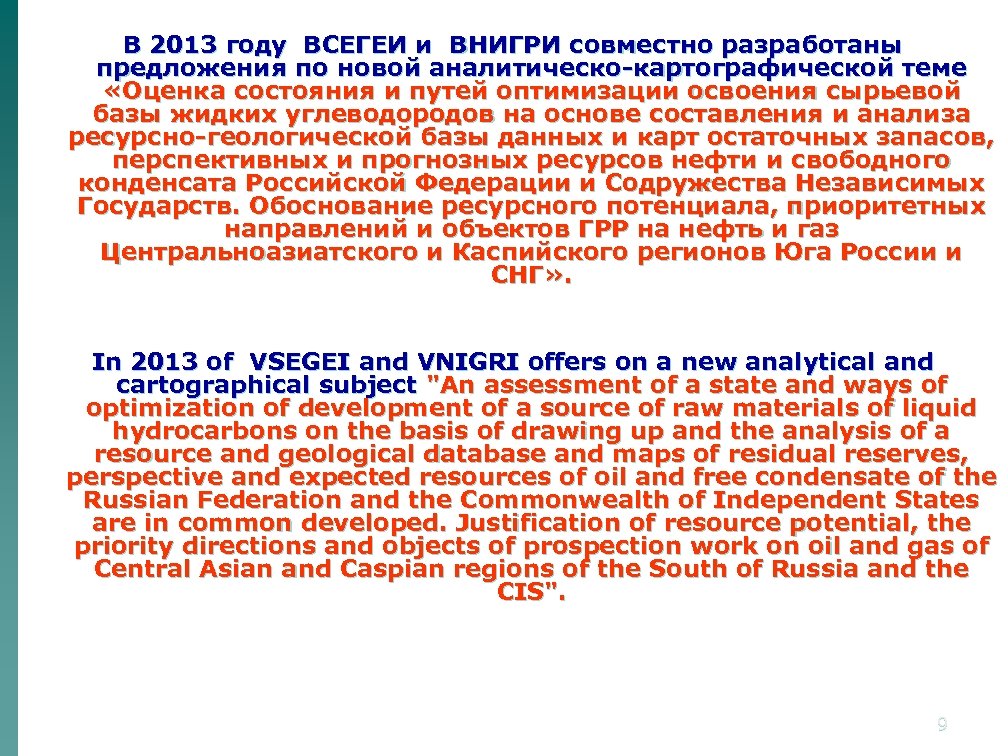

В 2013 году ВСЕГЕИ и ВНИГРИ совместно разработаны предложения по новой аналитическо-картографической теме «Оценка состояния и путей оптимизации освоения сырьевой базы жидких углеводородов на основе составления и анализа ресурсно-геологической базы данных и карт остаточных запасов, перспективных и прогнозных ресурсов нефти и свободного конденсата Российской Федерации и Содружества Независимых Государств. Обоснование ресурсного потенциала, приоритетных направлений и объектов ГРР на нефть и газ Центральноазиатского и Каспийского регионов Юга России и СНГ» . In 2013 of VSEGEI and VNIGRI offers on a new analytical and cartographical subject "An assessment of a state and ways of optimization of development of a source of raw materials of liquid hydrocarbons on the basis of drawing up and the analysis of a resource and geological database and maps of residual reserves, perspective and expected resources of oil and free condensate of the Russian Federation and the Commonwealth of Independent States are in common developed. Justification of resource potential, the priority directions and objects of prospection work on oil and gas of Central Asian and Caspian regions of the South of Russia and the CIS". 9

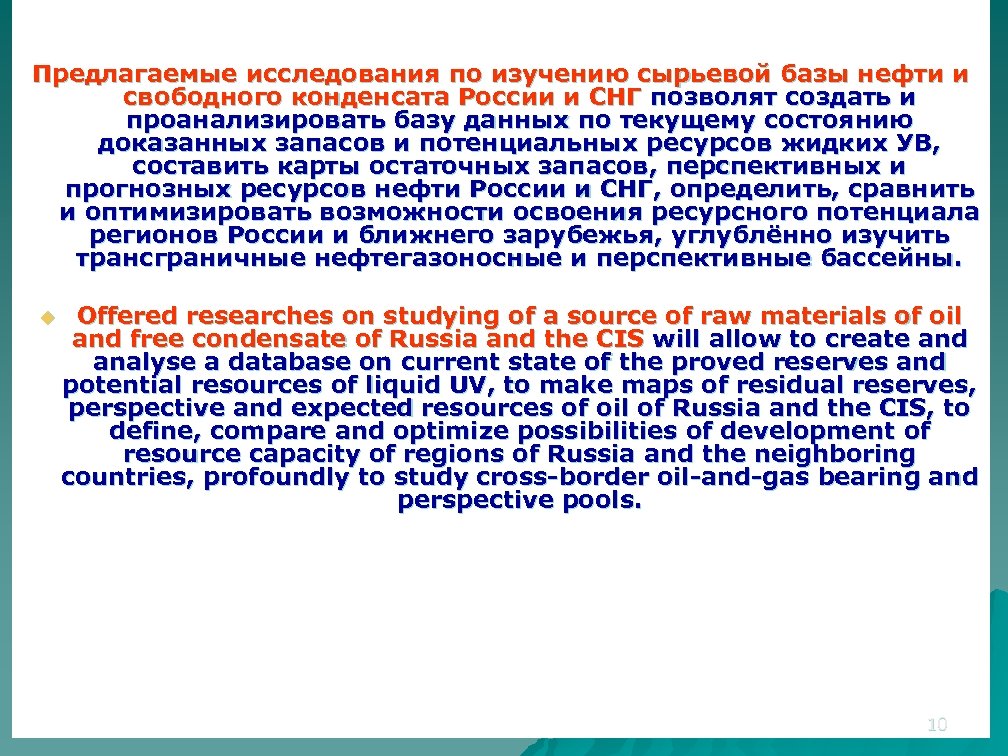

Предлагаемые исследования по изучению сырьевой базы нефти и свободного конденсата России и СНГ позволят создать и проанализировать базу данных по текущему состоянию доказанных запасов и потенциальных ресурсов жидких УВ, составить карты остаточных запасов, перспективных и прогнозных ресурсов нефти России и СНГ, определить, сравнить и оптимизировать возможности освоения ресурсного потенциала регионов России и ближнего зарубежья, углублённо изучить трансграничные нефтегазоносные и перспективные бассейны. u Offered researches on studying of a source of raw materials of oil and free condensate of Russia and the CIS will allow to create and analyse a database on current state of the proved reserves and potential resources of liquid UV, to make maps of residual reserves, perspective and expected resources of oil of Russia and the CIS, to define, compare and optimize possibilities of development of resource capacity of regions of Russia and the neighboring countries, profoundly to study cross-border oil-and-gas bearing and perspective pools. 10

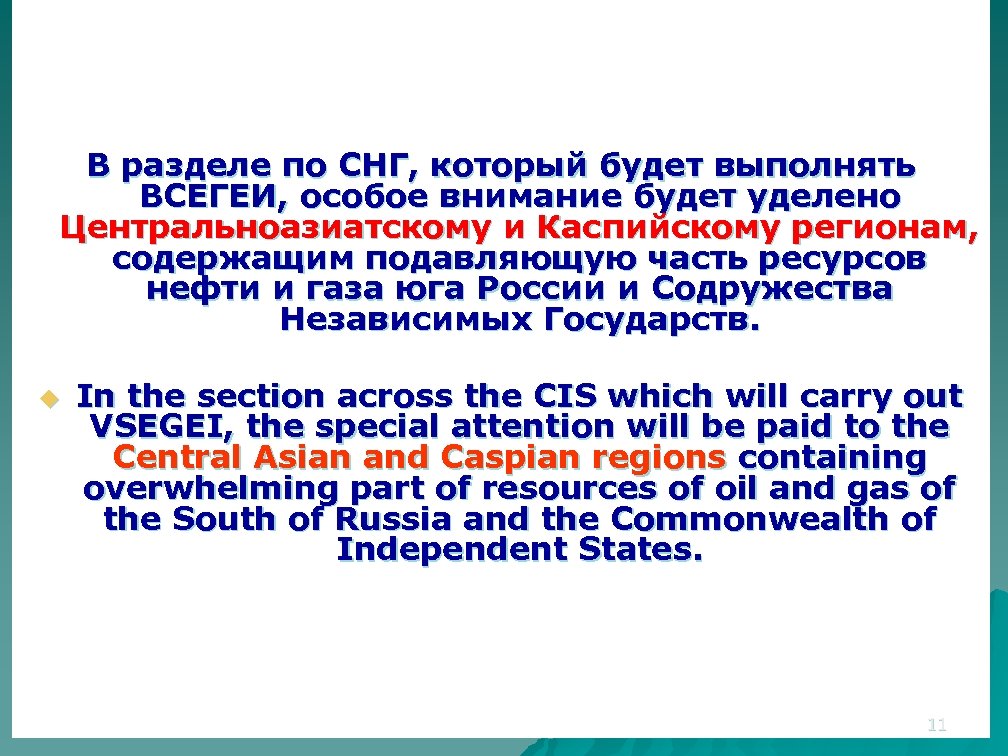

В разделе по СНГ, который будет выполнять ВСЕГЕИ, особое внимание будет уделено Центральноазиатскому и Каспийскому регионам, содержащим подавляющую часть ресурсов нефти и газа юга России и Содружества Независимых Государств. u In the section across the CIS which will carry out VSEGEI, the special attention will be paid to the Central Asian and Caspian regions containing overwhelming part of resources of oil and gas of the South of Russia and the Commonwealth of Independent States. 11

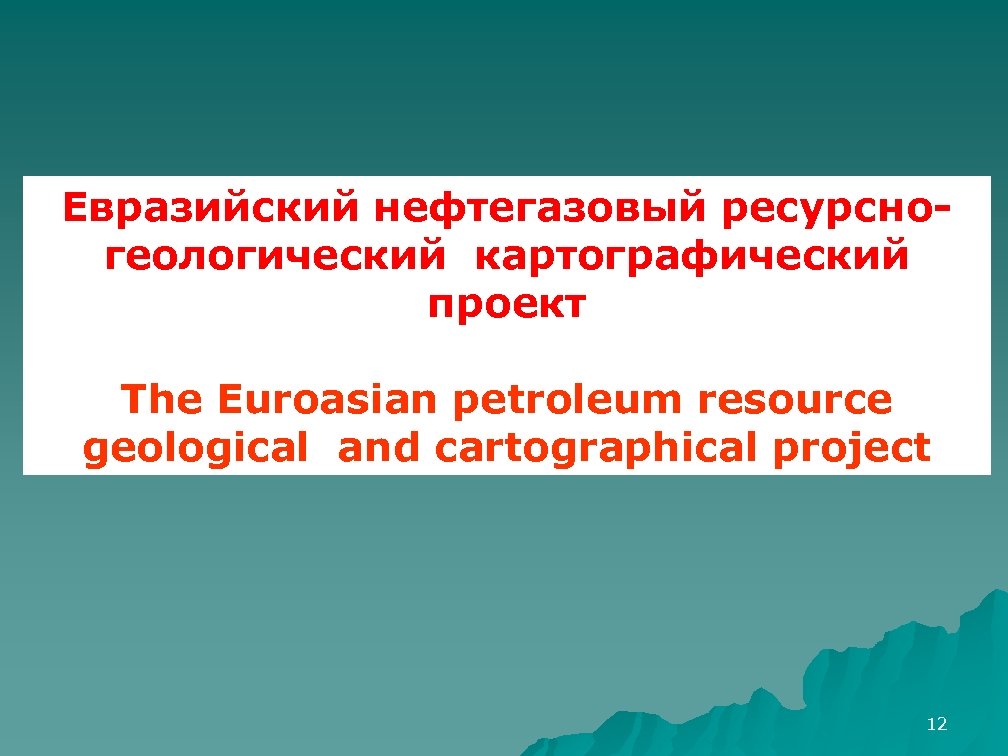

Евразийский нефтегазовый ресурсногеологический картографический проект The Euroasian petroleum resource geological and cartographical project 12

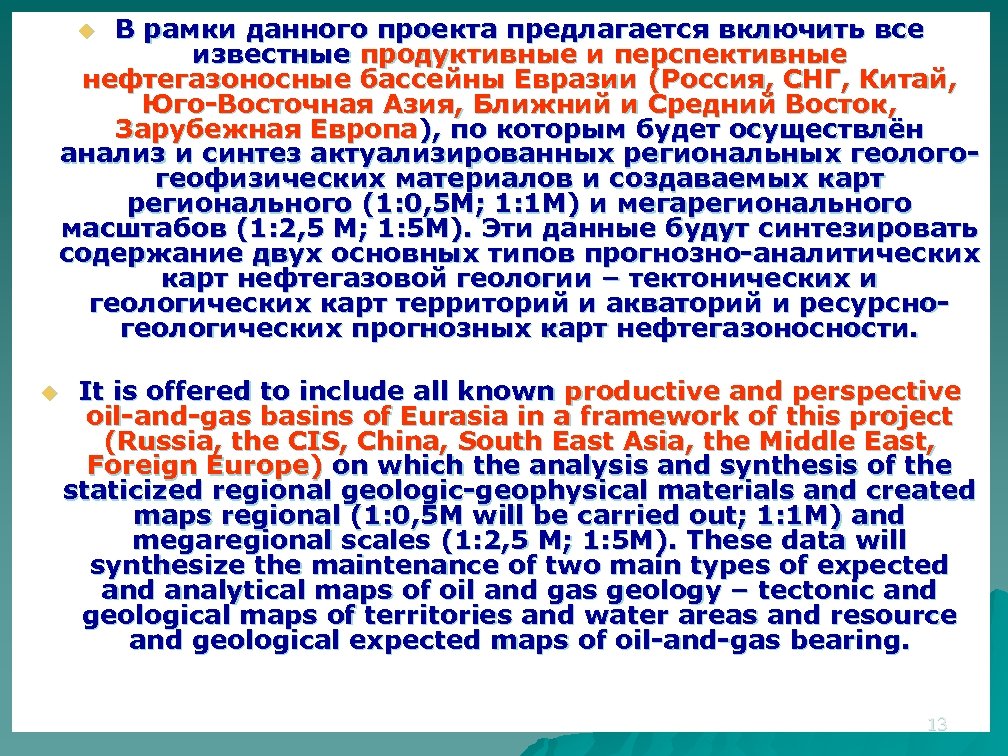

В рамки данного проекта предлагается включить все известные продуктивные и перспективные нефтегазоносные бассейны Евразии (Россия, СНГ, Китай, Юго-Восточная Азия, Ближний и Средний Восток, Зарубежная Европа), по которым будет осуществлён анализ и синтез актуализированных региональных геологогеофизических материалов и создаваемых карт регионального (1: 0, 5 М; 1: 1 М) и мегарегионального масштабов (1: 2, 5 М; 1: 5 М). Эти данные будут синтезировать содержание двух основных типов прогнозно-аналитических карт нефтегазовой геологии – тектонических и геологических карт территорий и акваторий и ресурсногеологических прогнозных карт нефтегазоносности. u u It is offered to include all known productive and perspective oil-and-gas basins of Eurasia in a framework of this project (Russia, the CIS, China, South East Asia, the Middle East, Foreign Europe) on which the analysis and synthesis of the staticized regional geologic-geophysical materials and created maps regional (1: 0, 5 M will be carried out; 1: 1 M) and megaregional scales (1: 2, 5 M; 1: 5 M). These data will synthesize the maintenance of two main types of expected analytical maps of oil and gas geology – tectonic and geological maps of territories and water areas and resource and geological expected maps of oil-and-gas bearing. 13

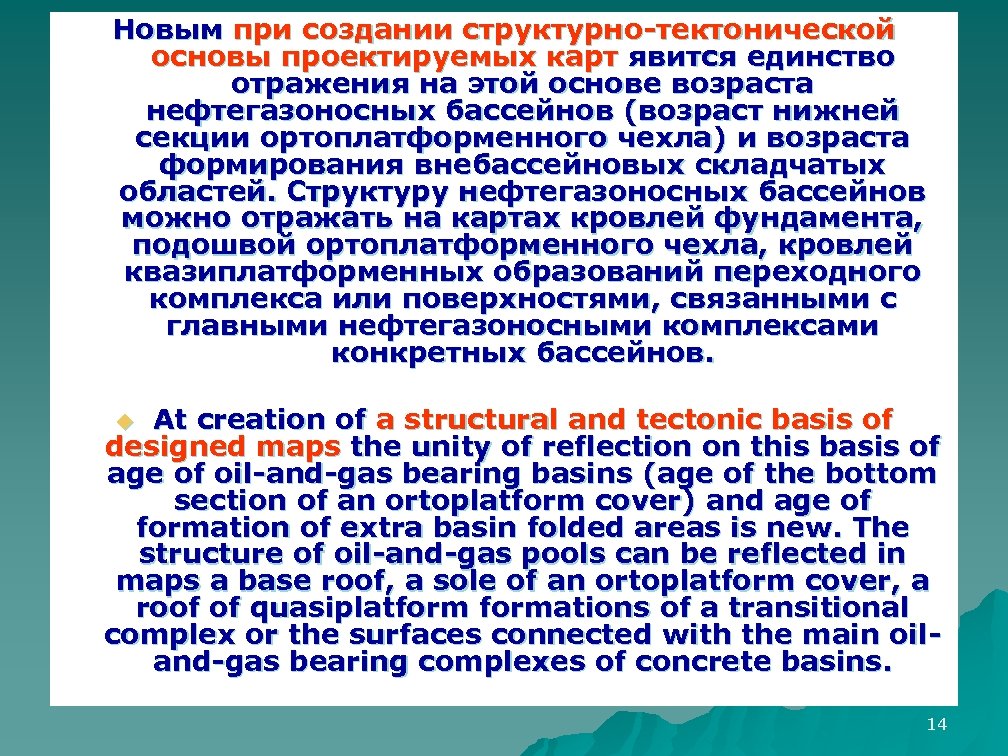

Новым при создании структурно-тектонической основы проектируемых карт явится единство отражения на этой основе возраста нефтегазоносных бассейнов (возраст нижней секции ортоплатформенного чехла) и возраста формирования внебассейновых складчатых областей. Структуру нефтегазоносных бассейнов можно отражать на картах кровлей фундамента, подошвой ортоплатформенного чехла, кровлей квазиплатформенных образований переходного комплекса или поверхностями, связанными с главными нефтегазоносными комплексами конкретных бассейнов. At creation of a structural and tectonic basis of designed maps the unity of reflection on this basis of age of oil-and-gas bearing basins (age of the bottom section of an ortoplatform cover) and age of formation of extra basin folded areas is new. The structure of oil-and-gas pools can be reflected in maps a base roof, a sole of an ortoplatform cover, a roof of quasiplatformations of a transitional complex or the surfaces connected with the main oiland-gas bearing complexes of concrete basins. u 14

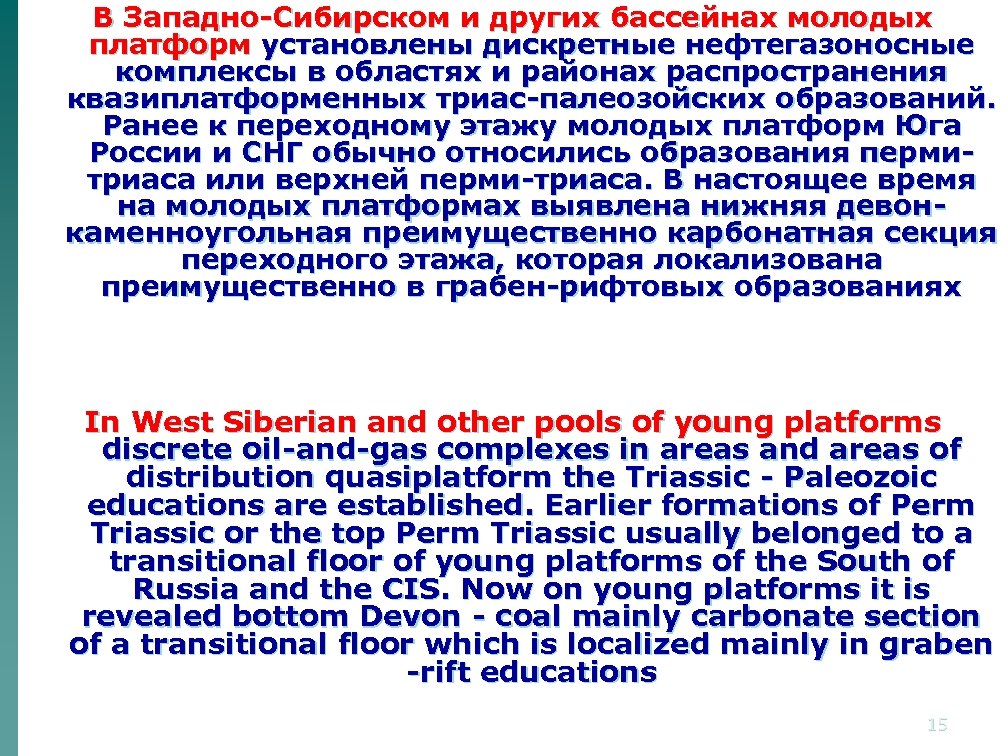

В Западно-Сибирском и других бассейнах молодых платформ установлены дискретные нефтегазоносные комплексы в областях и районах распространения квазиплатформенных триас-палеозойских образований. Ранее к переходному этажу молодых платформ Юга России и СНГ обычно относились образования пермитриаса или верхней перми-триаса. В настоящее время на молодых платформах выявлена нижняя девонкаменноугольная преимущественно карбонатная секция переходного этажа, которая локализована преимущественно в грабен-рифтовых образованиях In West Siberian and other pools of young platforms discrete oil-and-gas complexes in areas and areas of distribution quasiplatform the Triassic - Paleozoic educations are established. Earlier formations of Perm Triassic or the top Perm Triassic usually belonged to a transitional floor of young platforms of the South of Russia and the CIS. Now on young platforms it is revealed bottom Devon - coal mainly carbonate section of a transitional floor which is localized mainly in graben -rift educations 15

Пермо-триасовый этаж резко наращивает потенциал газонефтеносности в мегабассейне Персидского залива, где в его разрезе разрабатывается самое крупное в Мире газоконденсатное месторождение Центральное-Юж. Парс (Катар, Иран) с извлекаемыми запасами 51 трлн. м 3 газа и 7 млрд. т конденсата. Вблизи него, в акватории Персидского залива и в прибрежье разведан ещё целый ряд месторождений с запасами газа от 1 до 7 трлн. м 3. В пермо-триасовом этаже открыты и уникальные скопления нефти (оффшорное месторождение Фердоуси и др. ). The floor Perm-Triassic sharply increases gas and oil presence potential in the megabasin of the Persian Gulf where in its section the largest is developed in the World a gas-condensate Central dome-South Pars field (Qatar, Iran) with taken reserves of 51 trillion m 3 of gas and 7 billion t of condensate. Near it, in the water area of the Persian Gulf a number of fields with gas reserves from 1 to 7 trillion m 3 is reconnoitered still. In a Perm-Triassic floor are open also unique congestions of oil (an offshore field of Ferdousi, etc. ) u 16

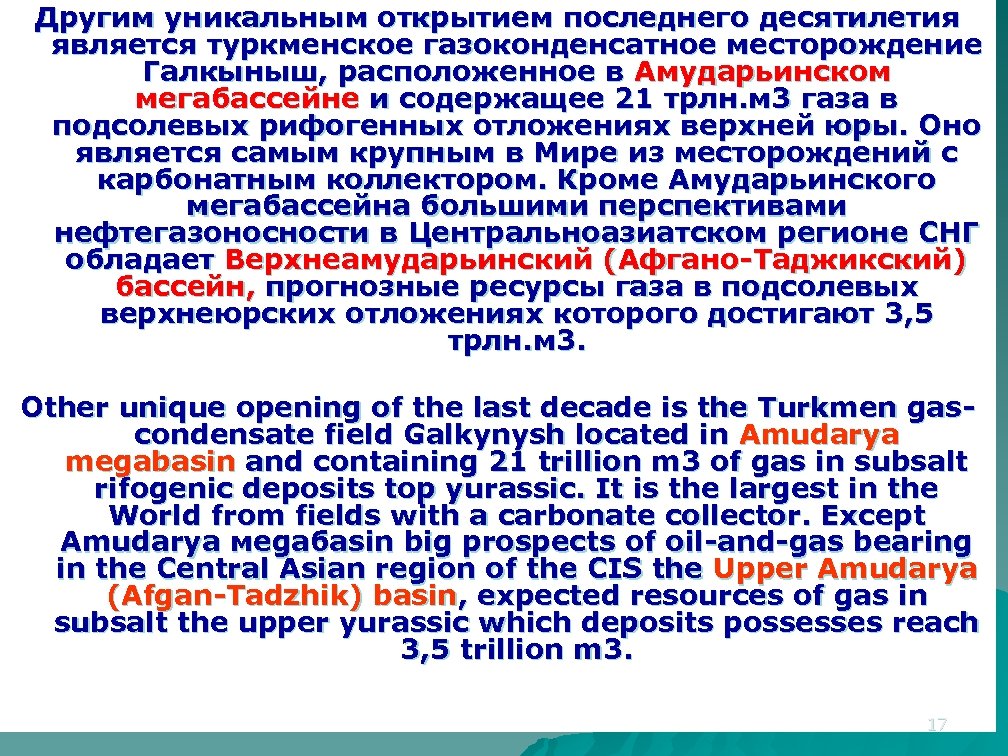

Другим уникальным открытием последнего десятилетия является туркменское газоконденсатное месторождение Галкыныш, расположенное в Амударьинском мегабассейне и содержащее 21 трлн. м 3 газа в подсолевых рифогенных отложениях верхней юры. Оно является самым крупным в Мире из месторождений с карбонатным коллектором. Кроме Амударьинского мегабассейна большими перспективами нефтегазоносности в Центральноазиатском регионе СНГ обладает Верхнеамударьинский (Афгано-Таджикский) бассейн, прогнозные ресурсы газа в подсолевых верхнеюрских отложениях которого достигают 3, 5 трлн. м 3. Other unique opening of the last decade is the Turkmen gascondensate field Galkynysh located in Amudarya megabasin and containing 21 trillion m 3 of gas in subsalt rifogenic deposits top yurassic. It is the largest in the World from fields with a carbonate collector. Except Amudarya меgабаsin big prospects of oil-and-gas bearing in the Central Asian region of the CIS the Upper Amudarya (Afgan-Tadzhik) basin, expected resources of gas in subsalt the upper yurassic which deposits possesses reach 3, 5 trillion m 3. 17

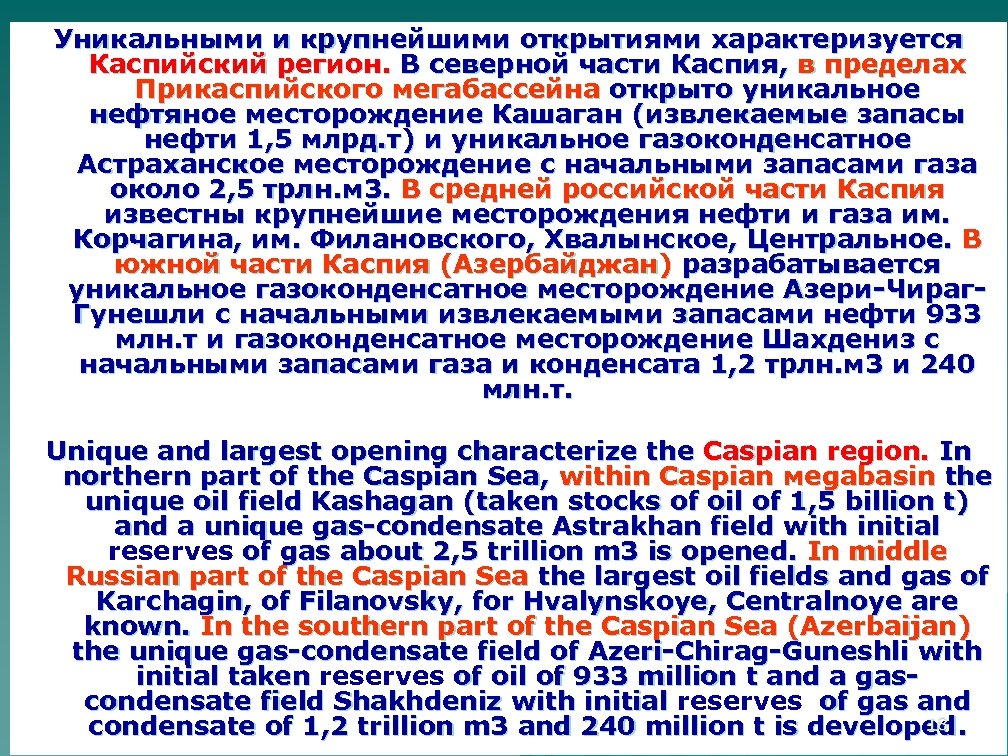

Уникальными и крупнейшими открытиями характеризуется Каспийский регион. В северной части Каспия, в пределах Прикаспийского мегабассейна открыто уникальное нефтяное месторождение Кашаган (извлекаемые запасы нефти 1, 5 млрд. т) и уникальное газоконденсатное Астраханское месторождение с начальными запасами газа около 2, 5 трлн. м 3. В средней российской части Каспия известны крупнейшие месторождения нефти и газа им. Корчагина, им. Филановского, Хвалынское, Центральное. В южной части Каспия (Азербайджан) разрабатывается уникальное газоконденсатное месторождение Азери-Чираг. Гунешли с начальными извлекаемыми запасами нефти 933 млн. т и газоконденсатное месторождение Шахдениз с начальными запасами газа и конденсата 1, 2 трлн. м 3 и 240 млн. т. Unique and largest opening characterize the Caspian region. In northern part of the Caspian Sea, within Caspian меgabasin the unique oil field Kashagan (taken stocks of oil of 1, 5 billion t) and a unique gas-condensate Astrakhan field with initial reserves of gas about 2, 5 trillion m 3 is opened. In middle Russian part of the Caspian Sea the largest oil fields and gas of Karchagin, of Filanovsky, for Hvalynskoye, Centralnoye are known. In the southern part of the Caspian Sea (Azerbaijan) the unique gas-condensate field of Azeri-Chirag-Guneshli with initial taken reserves of oil of 933 million t and a gascondensate field Shakhdeniz with initial reserves of gas and 18 condensate of 1, 2 trillion m 3 and 240 million t is developed.

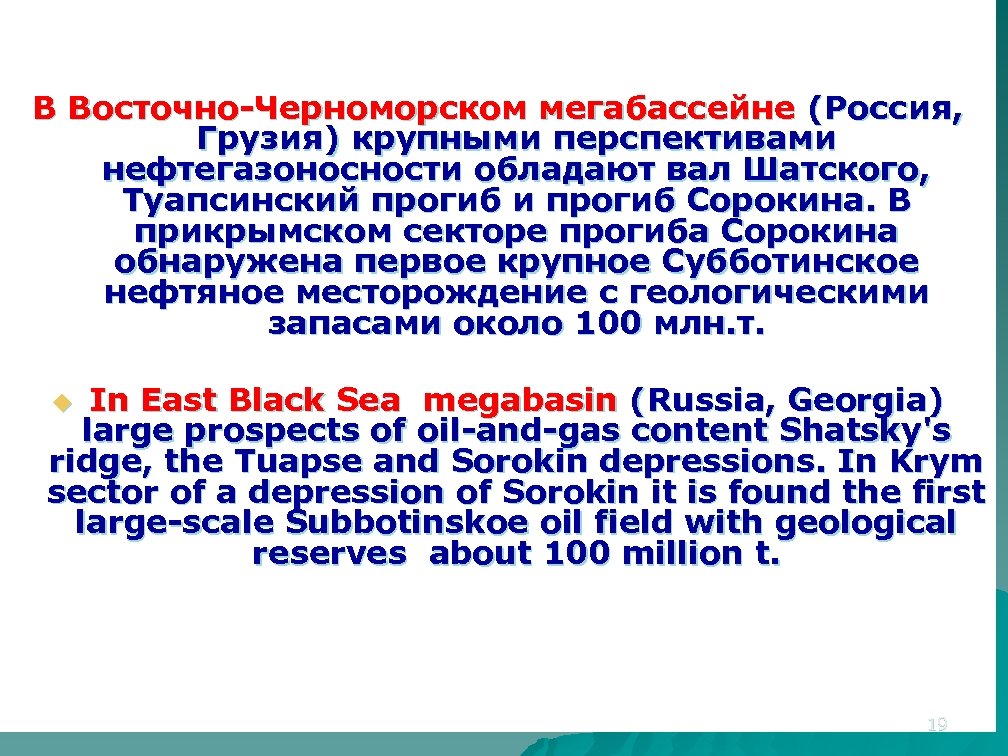

В Восточно-Черноморском мегабассейне (Россия, Грузия) крупными перспективами нефтегазоносности обладают вал Шатского, Туапсинский прогиб и прогиб Сорокина. В прикрымском секторе прогиба Сорокина обнаружена первое крупное Субботинское нефтяное месторождение с геологическими запасами около 100 млн. т. In East Black Sea megabasin (Russia, Georgia) large prospects of oil-and-gas content Shatsky's ridge, the Tuapse and Sorokin depressions. In Krym sector of a depression of Sorokin it is found the first large-scale Subbotinskoe oil field with geological reserves about 100 million t. u 19

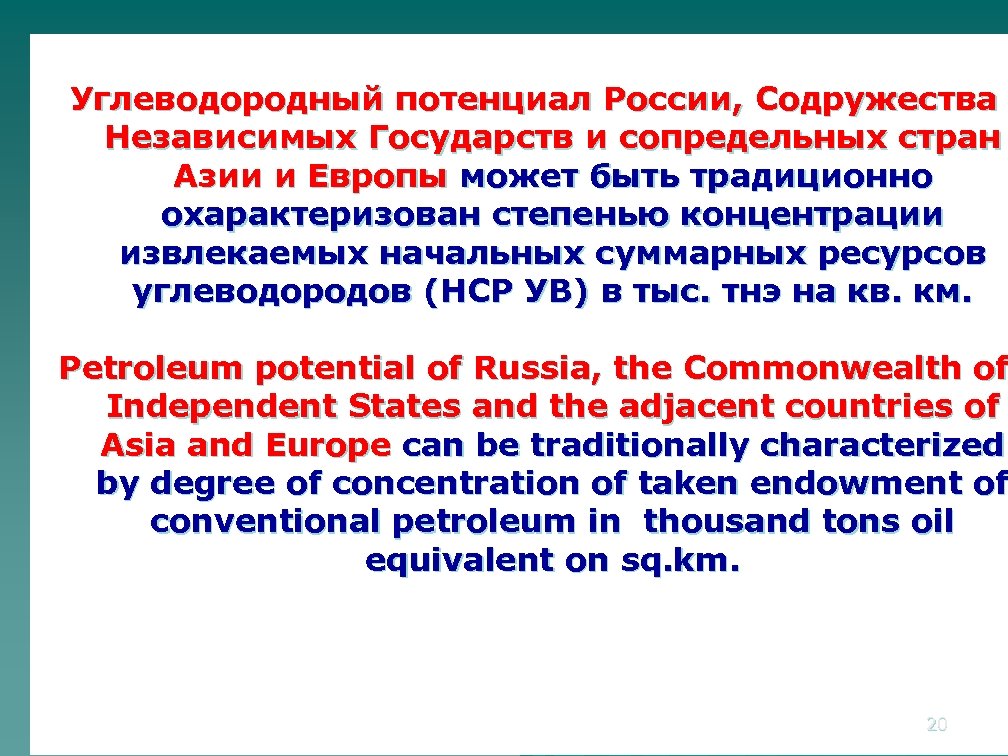

Углеводородный потенциал России, Содружества Независимых Государств и сопредельных стран Азии и Европы может быть традиционно охарактеризован степенью концентрации извлекаемых начальных суммарных ресурсов углеводородов (НСР УВ) в тыс. тнэ на кв. км. Petroleum potential of Russia, the Commonwealth of Independent States and the adjacent countries of Asia and Europe can be traditionally characterized by degree of concentration of taken endowment of conventional petroleum in thousand tons oil equivalent on sq. km. 20

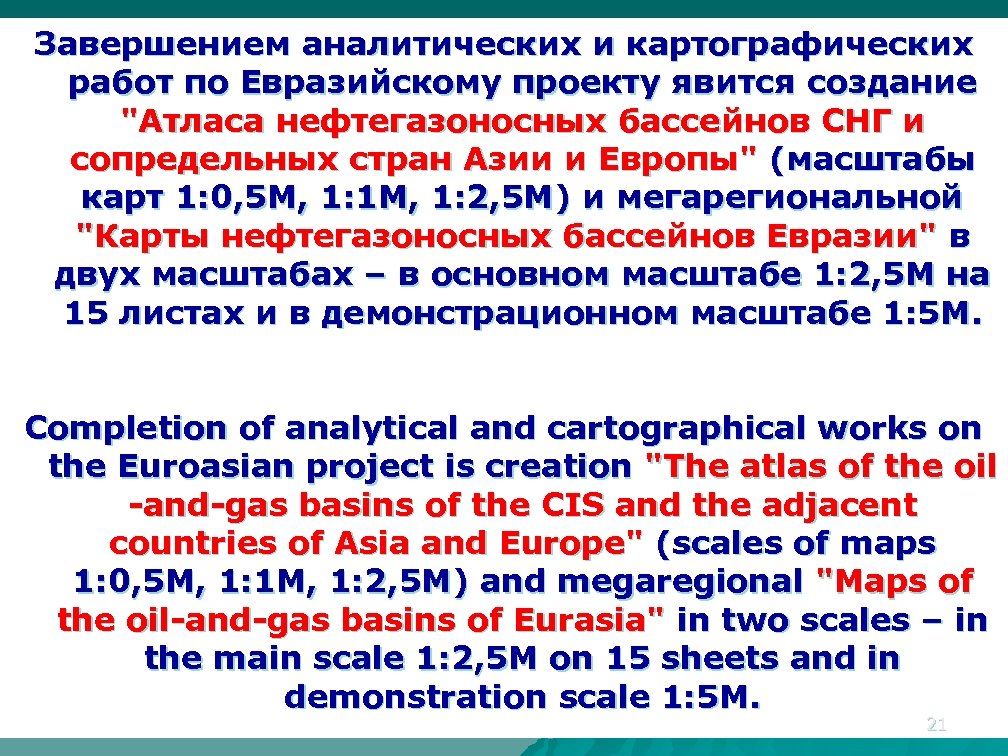

Завершением аналитических и картографических работ по Евразийскому проекту явится создание "Атласа нефтегазоносных бассейнов СНГ и сопредельных стран Азии и Европы" (масштабы карт 1: 0, 5 М, 1: 1 М, 1: 2, 5 М) и мегарегиональной "Карты нефтегазоносных бассейнов Евразии" в двух масштабах – в основном масштабе 1: 2, 5 М на 15 листах и в демонстрационном масштабе 1: 5 М. Completion of analytical and cartographical works on the Euroasian project is creation "The atlas of the oil -and-gas basins of the CIS and the adjacent countries of Asia and Europe" (scales of maps 1: 0, 5 M, 1: 1 M, 1: 2, 5 M) and megaregional "Maps of the oil-and-gas basins of Eurasia" in two scales – in the main scale 1: 2, 5 M on 15 sheets and in demonstration scale 1: 5 M. 21

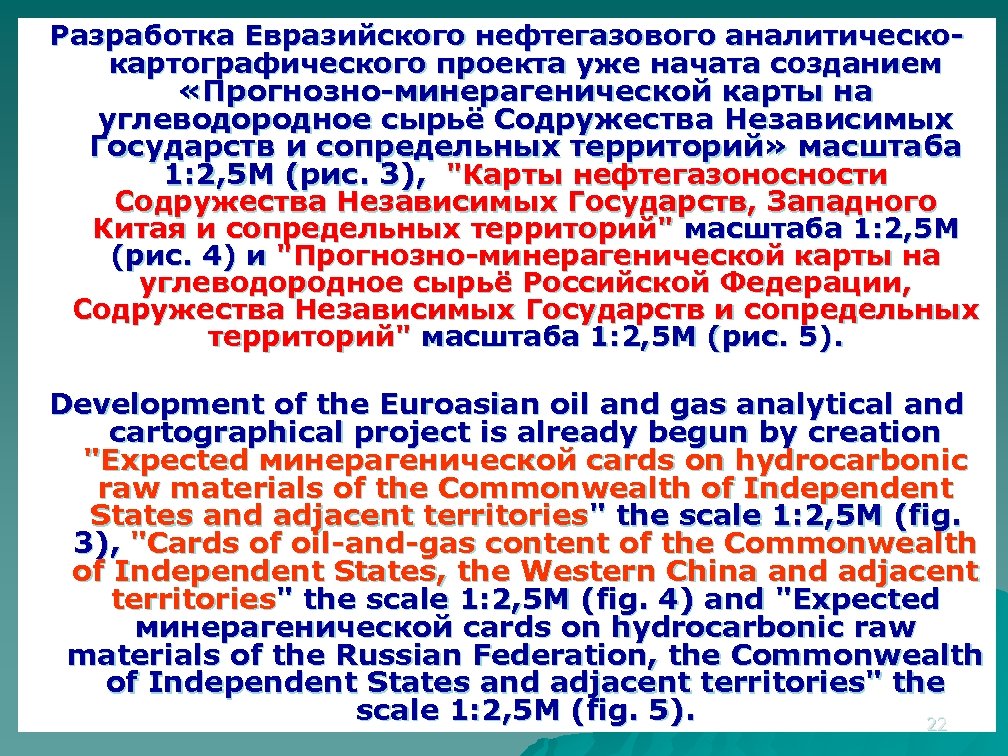

Разработка Евразийского нефтегазового аналитическокартографического проекта уже начата созданием «Прогнозно-минерагенической карты на углеводородное сырьё Содружества Независимых Государств и сопредельных территорий» масштаба 1: 2, 5 М (рис. 3), "Карты нефтегазоносности Содружества Независимых Государств, Западного Китая и сопредельных территорий" масштаба 1: 2, 5 М (рис. 4) и "Прогнозно-минерагенической карты на углеводородное сырьё Российской Федерации, Содружества Независимых Государств и сопредельных территорий" масштаба 1: 2, 5 М (рис. 5). Development of the Euroasian oil and gas analytical and cartographical project is already begun by creation "Expected минерагенической cards on hydrocarbonic raw materials of the Commonwealth of Independent States and adjacent territories" the scale 1: 2, 5 M (fig. 3), "Cards of oil-and-gas content of the Commonwealth of Independent States, the Western China and adjacent territories" the scale 1: 2, 5 M (fig. 4) and "Expected минерагенической cards on hydrocarbonic raw materials of the Russian Federation, the Commonwealth of Independent States and adjacent territories" the scale 1: 2, 5 M (fig. 5). 22

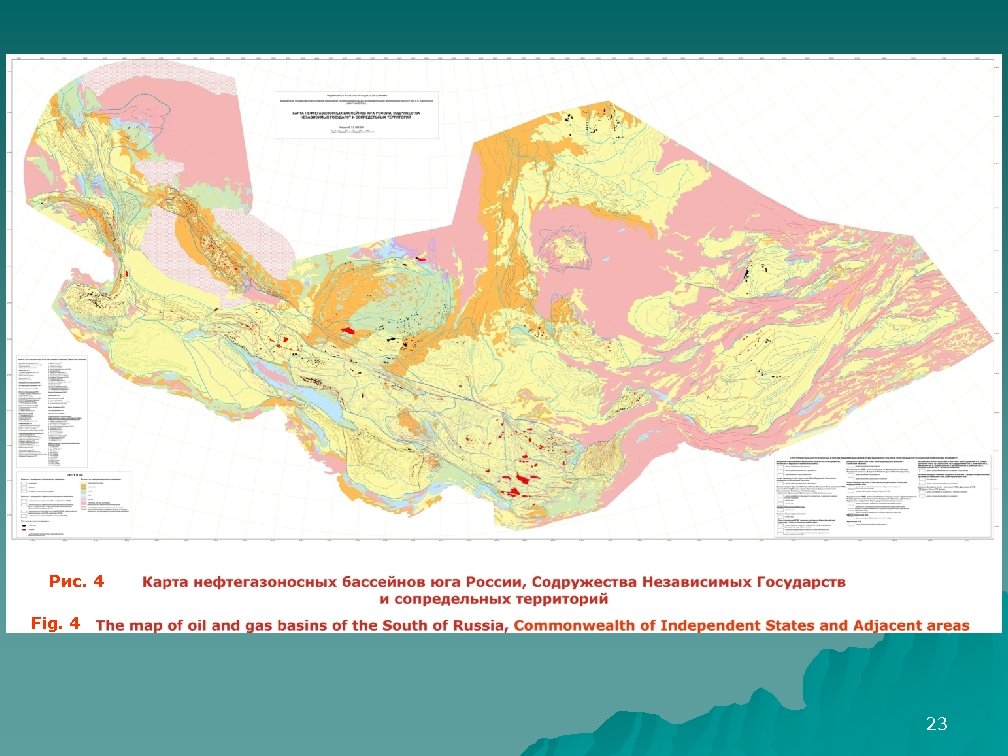

Рис. 4 Fig. 4 23

Fig. 5 24

Спасибо за внимание! Thanks for attention! 25
