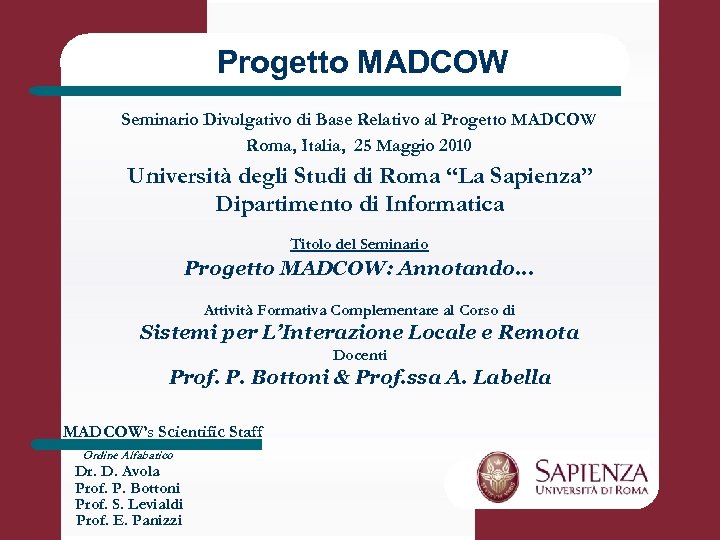

Progetto MADCOW Seminario Divulgativo di Base Relativo al Progetto MADCOW Roma, Italia, 25 Maggio 2010 Università degli Studi di Roma “La Sapienza” Dipartimento di Informatica Titolo del Seminario Progetto MADCOW: Annotando… Attività Formativa Complementare al Corso di Sistemi per L’Interazione Locale e Remota Docenti Prof. P. Bottoni & Prof. ssa A. Labella MADCOW’s Scientific Staff Ordine Alfabatico Dr. D. Avola Prof. P. Bottoni Prof. S. Levialdi Prof. E. Panizzi

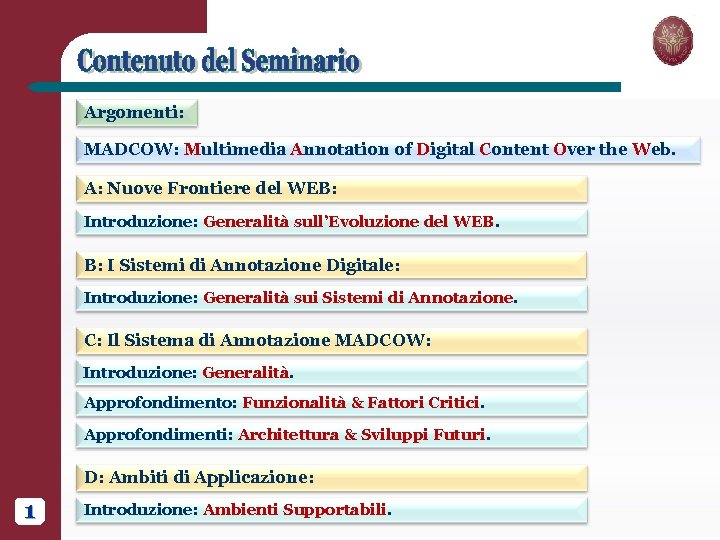

Argomenti: MADCOW: Multimedia Annotation of Digital Content Over the Web. A: Nuove Frontiere del WEB: Introduzione: Generalità sull’Evoluzione del WEB. B: I Sistemi di Annotazione Digitale: Introduzione: Generalità sui Sistemi di Annotazione. C: Il Sistema di Annotazione MADCOW: Introduzione: Generalità. Approfondimento: Funzionalità & Fattori Critici. Approfondimenti: Architettura & Sviluppi Futuri. D: Ambiti di Applicazione: 1 Introduzione: Ambienti Supportabili.

Introduzione: Ottica Semplificata del WEB: § insieme di risorse digitali (testi, stream audio/video, immagini, etc. ); § organizzate all’interno ambienti web-oriented (siti, portali, servizi, etc. ) ; § fruibili attraverso una tecnologia di interonnessione (internet e reletivi protocolli) per mezzo di un’applicazione di interpretazione (browser). Evoluzione del WEB (WEB 1. 0 e oltre): § § WEB 2. 0: …dove i contenuti delle pagine WEB sono usualmente fruiti/gestiti in modo interativo… ; § WEB 3. 0: …dove la fruizione/gestione dei contenuti delle pagine WEB è supportata attraverso l’uso di tecnologie semantiche (i. e. semantic web)…; § 2 WEB 1. 0: …dove i contenuti delle pagine WEB (i. e. risorse digitali) sono usualmente fruiti/gestiti in modo non interativo… ; WEB 4. 0: …dove la fruizione/gestione dei contenuti delle pagine WEB è supportata attraverso l’uso di tecnologie intelligenti (i. e. web learning, intelligent network, etc)….

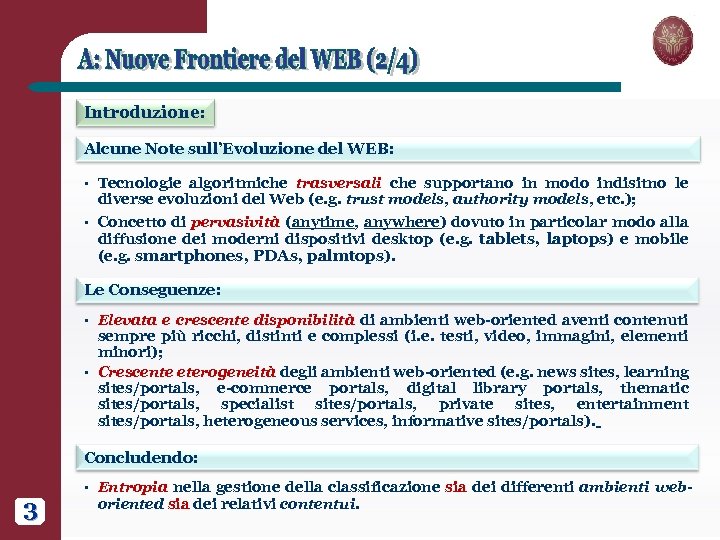

Introduzione: Alcune Note sull’Evoluzione del WEB: § Tecnologie algoritmiche trasversali che supportano in modo indisitno le diverse evoluzioni del Web (e. g. trust models, authority models, etc. ); § Concetto di pervasività (anytime, anywhere) dovuto in particolar modo alla diffusione dei moderni dispositivi desktop (e. g. tablets, laptops) e mobile (e. g. smartphones, PDAs, palmtops). Le Conseguenze: § § Elevata e crescente disponibilità di ambienti web-oriented aventi contenuti sempre più ricchi, distinti e complessi (i. e. testi, video, immagini, elementi minori); Crescente eterogeneità degli ambienti web-oriented (e. g. news sites, learning sites/portals, e-commerce portals, digital library portals, thematic sites/portals, specialist sites/portals, private sites, entertainment sites/portals, heterogeneous services, informative sites/portals). Concludendo: 3 § Entropia nella gestione della classificazione sia dei differenti ambienti weboriented sia dei relativi contentui.

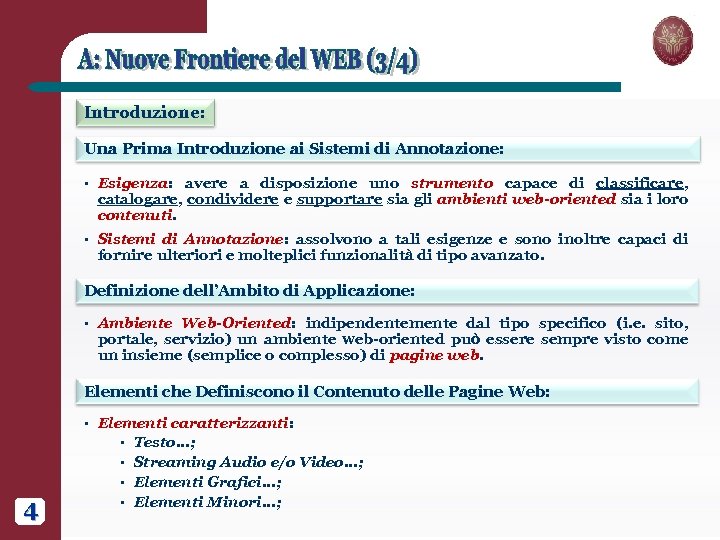

Introduzione: Una Prima Introduzione ai Sistemi di Annotazione: § Esigenza: avere a disposizione uno strumento capace di classificare, catalogare, condividere e supportare sia gli ambienti web-oriented sia i loro contenuti. § Sistemi di Annotazione: assolvono a tali esigenze e sono inoltre capaci di fornire ulteriori e molteplici funzionalità di tipo avanzato. Definizione dell’Ambito di Applicazione: § Ambiente Web-Oriented: indipendentemente dal tipo specifico (i. e. sito, portale, servizio) un ambiente web-oriented può essere sempre visto come un insieme (semplice o complesso) di pagine web. Elementi che Definiscono il Contenuto delle Pagine Web: § 4 Elementi caratterizzanti: § Testo…; § Streaming Audio e/o Video…; § Elementi Grafici…; § Elementi Minori…;

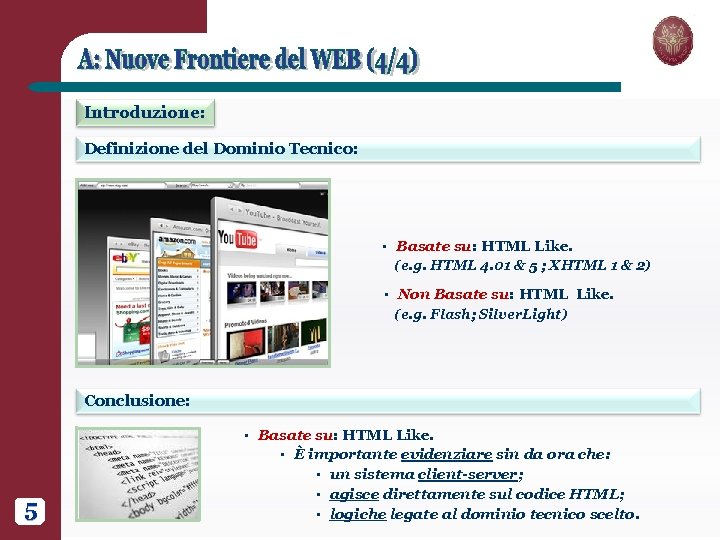

Introduzione: Definizione del Dominio Tecnico: § Basate su: HTML Like. (e. g. HTML 4. 01 & 5 ; XHTML 1 & 2) § Non Basate su: HTML Like. (e. g. Flash; Silver. Light) Conclusione: § 5 Basate su: HTML Like. § È importante evidenziare sin da ora che: § un sistema client-server; § agisce direttamente sul codice HTML; § logiche legate al dominio tecnico scelto.

Introduzione: Generalità - Annotazioni su Documenti Cartacei: § Un’annotazione tradizionale è una meta-informazione, associata ad un documento cartaceo, la quale “arricchisce” il contenuto informativo del documento stesso. Un Esempio Comune: § La lettura approfondita di un testo (ad esempio per motivi di studio) comporta la sua comprensione e talvolta, la sua “rielaborazione”: • evidenziare parti di interesse… aggiungere interrogativi su parti mal comprese… • aggiungere “link” ad altri documenti di approfondimento… • aggiungere note testuali o schemi per chiarificare parti di interesse… • Un Elemento dominante: § 6 La condivisione: le annotazioni sono finalizzate (a seconda delle esigenze) ad essere a carattere “privato” (solo per se stessi) o “pubblico” (atte ad essere condivide per differenti scopi).

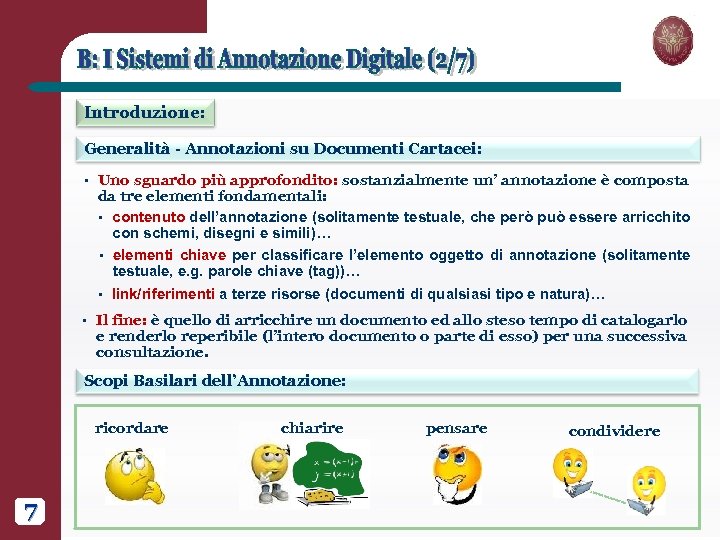

Introduzione: Generalità - Annotazioni su Documenti Cartacei: § Uno sguardo più approfondito: sostanzialmente un’ annotazione è composta da tre elementi fondamentali: • contenuto dell’annotazione (solitamente testuale, che però può essere arricchito con schemi, disegni e simili)… • elementi chiave per classificare l’elemento oggetto di annotazione (solitamente testuale, e. g. parole chiave (tag))… • § link/riferimenti a terze risorse (documenti di qualsiasi tipo e natura)… Il fine: è quello di arricchire un documento ed allo steso tempo di catalogarlo e renderlo reperibile (l’intero documento o parte di esso) per una successiva consultazione. Scopi Basilari dell’Annotazione: ricordare 7 chiarire pensare condividere

Introduzione: Generalità – Annotazioni Digitali: Idea Base: poter effettuare ogni tipo di “azione” vista sino ad ora all’interno delle pagine Web (HTML like). § • § ossia: poter annotare ogni tipo di risorsa digitale: testo (di ogni tipo e formato), stream audio e/o video (di ogni tipo e formato), elementi grafici (di ogni tipo e formato), terze parti (e. g. links, icone, etc. ). Classificazione dei Sistemi di Annotazione Digitali: tali sistemi possono essere classificati come non-integrati ed integrati. • • § I sistemi non integrati: Tali sistemi sono quelli che prevedono un’interazione esplicita e non trasparente dell’utente con il relativo servizio di annotazione. I sistemi integrati: Tali sistemi sono quelli che prevedono che il browser sia arricchito con degli “strumenti” adatti (e. g. plug-in, estensioni) in modo da permettere all’utente una diretta esperineza di annotazione (attraverso l’uso di apposite interfacce). Osservazione: • 8 I sistemi integrati (come MADCOW) sono quelli che permettono di realizzare le annotazioni in modo più naturale, semplice ed intuitivo.

Introduzione - Sistemi Specializzati sull’annotare il Testo: q 9 UCAT [Bonifazi & Trinchese, 2002] Web Highlighter [Philippot, 2002] Com. Mentor [Röscheisen et al. , 1994] Co. Note [Davis & Hutternlocher, 1995]

Introduzione - Sistemi Specializzati sull’Annotare le Immagini: q q 10 Oxalis [Ertman, 2003] I 2 CNet (Image Indexing by Content Network) [Zabulis et al. , 1997] Annote. Image [Lober & Brinkley, 1999 ]

Introduzione – Sistemi Specializzati sull’Annotare i Video: q 11 Video. Ann. Ex [Ching-Yung Lin et al. , 2003] ANVIL [Kipp, 2001] MRAS [Bargeron et al. , 1999]

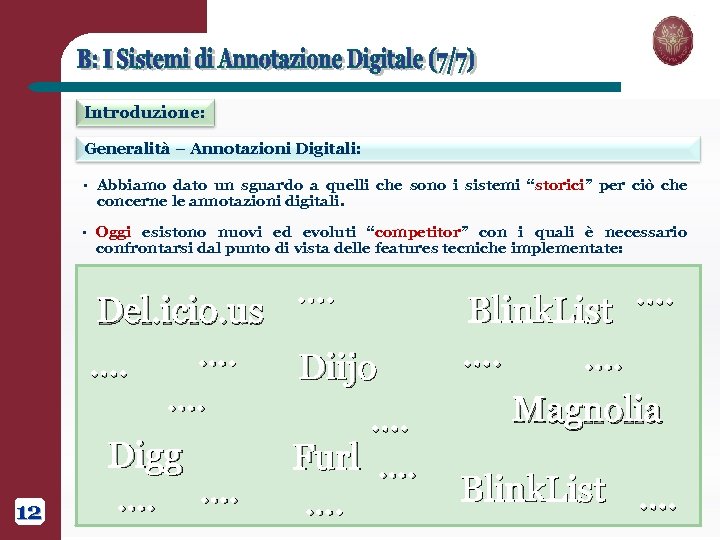

Introduzione: Generalità – Annotazioni Digitali: § Abbiamo dato un sguardo a quelli che sono i sistemi “storici” per ciò che concerne le annotazioni digitali. § Oggi esistono nuovi ed evoluti “competitor” con i quali è necessario confrontarsi dal punto di vista delle features tecniche implementate: …. 12 Del. icio. us …. …. Diijo …. …. Digg Furl …. …. …. Blink. List …. …. Magnolia Blink. List ….

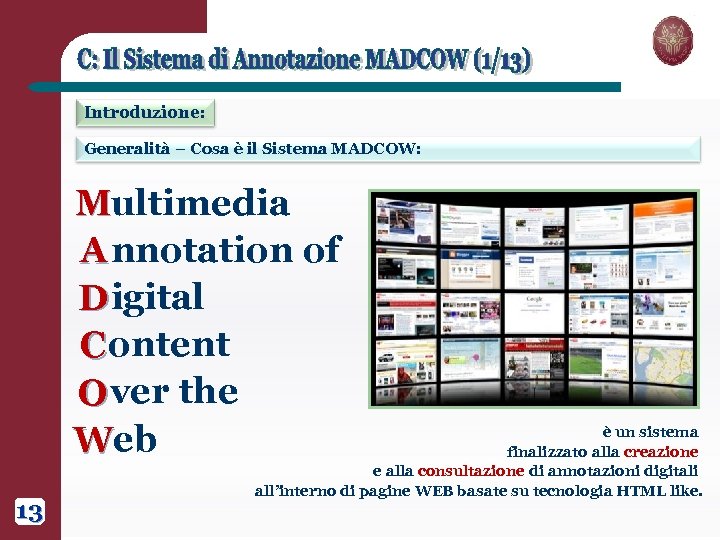

Introduzione: Generalità – Cosa è il Sistema MADCOW: Multimedia A nnotation of D igital C ontent O ver the Web 13 è un sistema finalizzato alla creazione e alla consultazione di annotazioni digitali all’interno di pagine WEB basate su tecnologia HTML like.

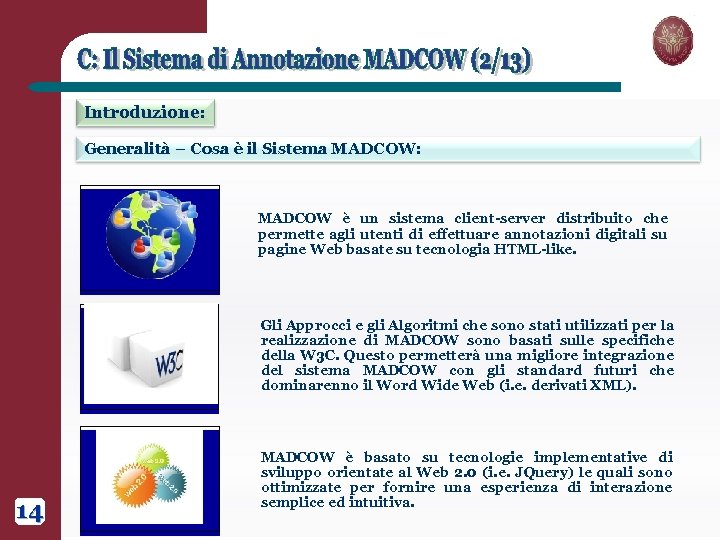

Introduzione: Generalità – Cosa è il Sistema MADCOW: MADCOW è un sistema client-server distribuito che permette agli utenti di effettuare annotazioni digitali su pagine Web basate su tecnologia HTML-like. Gli Approcci e gli Algoritmi che sono stati utilizzati per la realizzazione di MADCOW sono basati sulle specifiche della W 3 C. Questo permetterà una migliore integrazione del sistema MADCOW con gli standard futuri che dominarenno il Word Wide Web (i. e. derivati XML). 14 MADCOW è basato su tecnologie implementative di sviluppo orientate al Web 2. 0 (i. e. JQuery) le quali sono ottimizzate per fornire una esperienza di interazione semplice ed intuitiva.

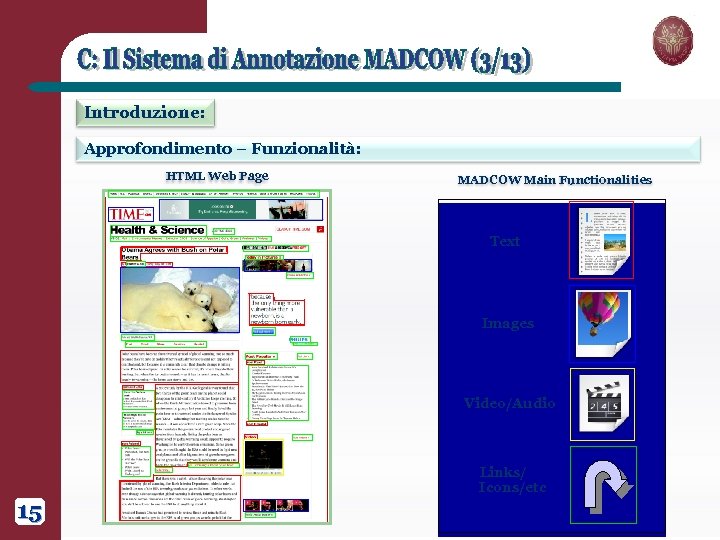

Introduzione: Approfondimento – Funzionalità: HTML Web Page MADCOW Main Functionalities Text Images Video/Audio Links/ Icons/etc 15

F u n z i o n a l i t à 16 T e x t A n n o t a t i o n

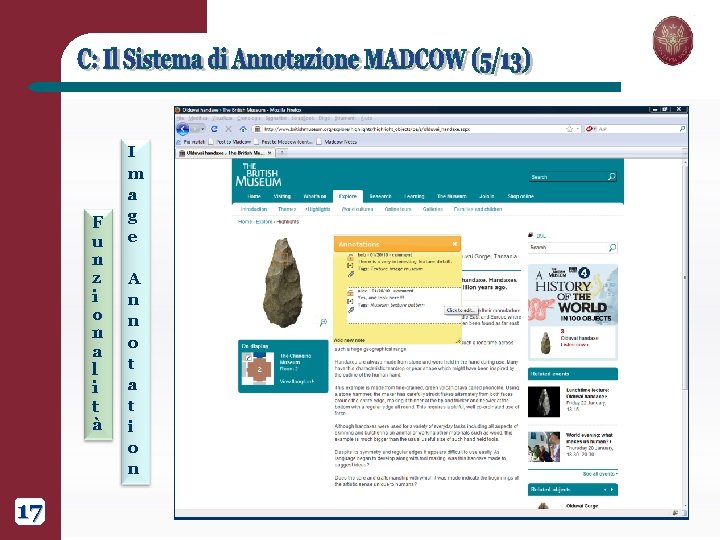

F u n z i o n a l i t à 17 I m a g e A n n o t a t i o n

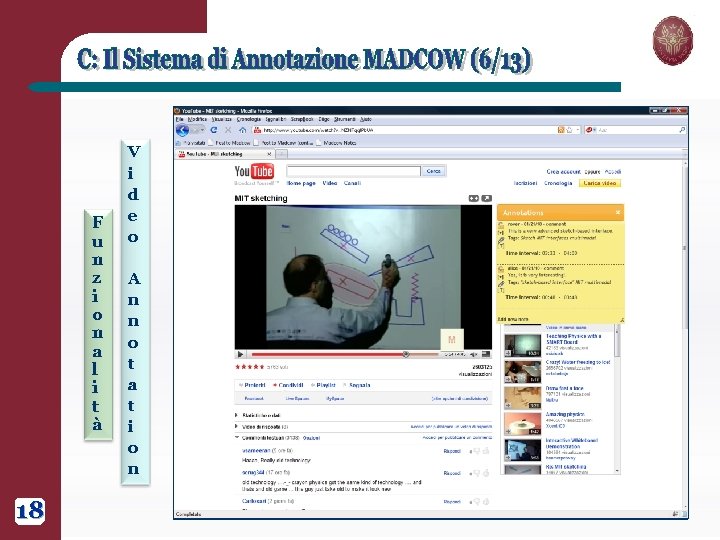

F u n z i o n a l i t à 18 V i d e o A n n o t a t i o n

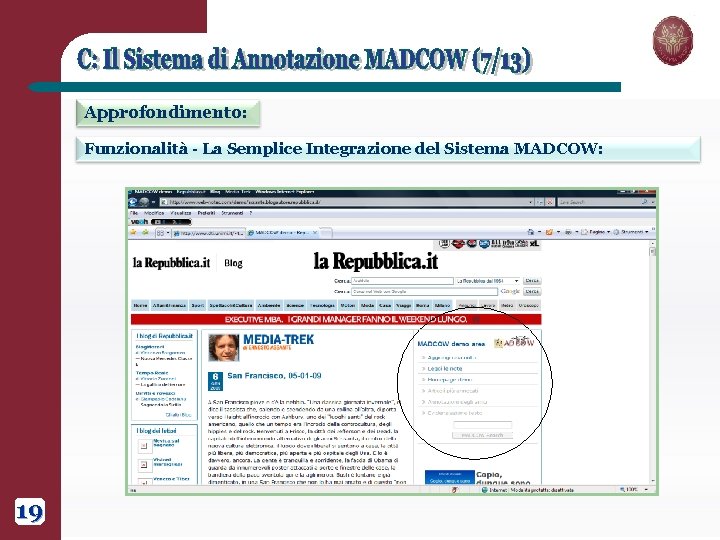

Approfondimento: Funzionalità - La Semplice Integrazione del Sistema MADCOW: 19

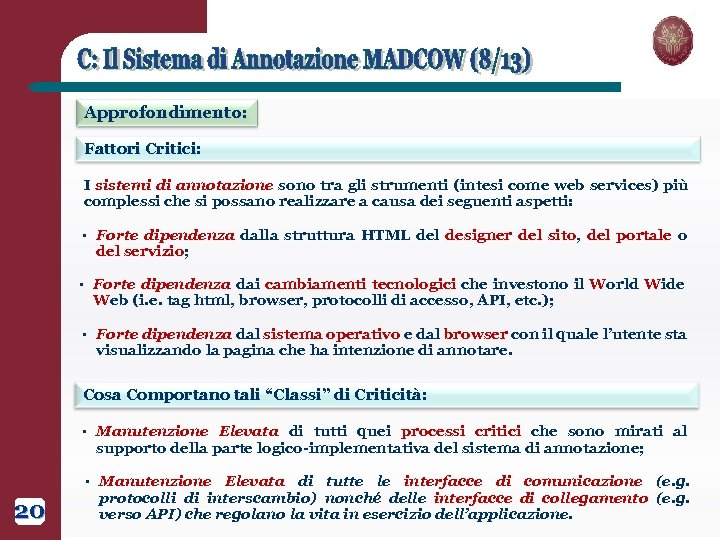

Approfondimento: Fattori Critici: I sistemi di annotazione sono tra gli strumenti (intesi come web services) più complessi che si possano realizzare a causa dei seguenti aspetti: § Forte dipendenza dalla struttura HTML del designer del sito, del portale o del servizio; § Forte dipendenza dai cambiamenti tecnologici che investono il World Wide Web (i. e. tag html, browser, protocolli di accesso, API, etc. ); § Forte dipendenza dal sistema operativo e dal browser con il quale l’utente sta visualizzando la pagina che ha intenzione di annotare. Cosa Comportano tali “Classi” di Criticità: § § 20 Manutenzione Elevata di tutti quei processi critici che sono mirati al supporto della parte logico-implementativa del sistema di annotazione; Manutenzione Elevata di tutte le interfacce di comunicazione (e. g. protocolli di interscambio) nonché delle interfacce di collegamento (e. g. verso API) che regolano la vita in esercizio dell’applicazione.

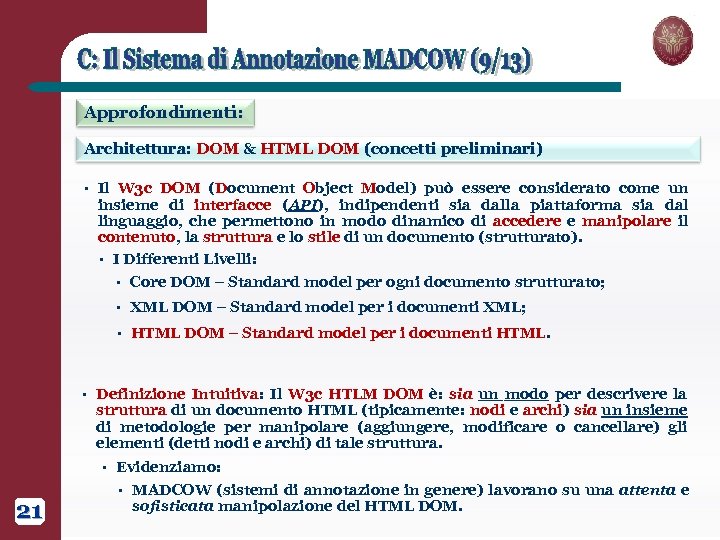

Approfondimenti: Architettura: DOM & HTML DOM (concetti preliminari) § Il W 3 c DOM (Document Object Model) può essere considerato come un insieme di interfacce (API), indipendenti sia dalla piattaforma sia dal linguaggio, che permettono in modo dinamico di accedere e manipolare il contenuto, la struttura e lo stile di un documento (strutturato). • I Differenti Livelli: • • HTML DOM – Standard model per i documenti HTML. Definizione Intuitiva: Il W 3 c HTLM DOM è: sia un modo per descrivere la struttura di un documento HTML (tipicamente: nodi e archi) sia un insieme di metodologie per manipolare (aggiungere, modificare o cancellare) gli elementi (detti nodi e archi) di tale struttura. • 21 XML DOM – Standard model per i documenti XML; • § Core DOM – Standard model per ogni documento strutturato; Evidenziamo: • MADCOW (sistemi di annotazione in genere) lavorano su una attenta e sofisticata manipolazione del HTML DOM.

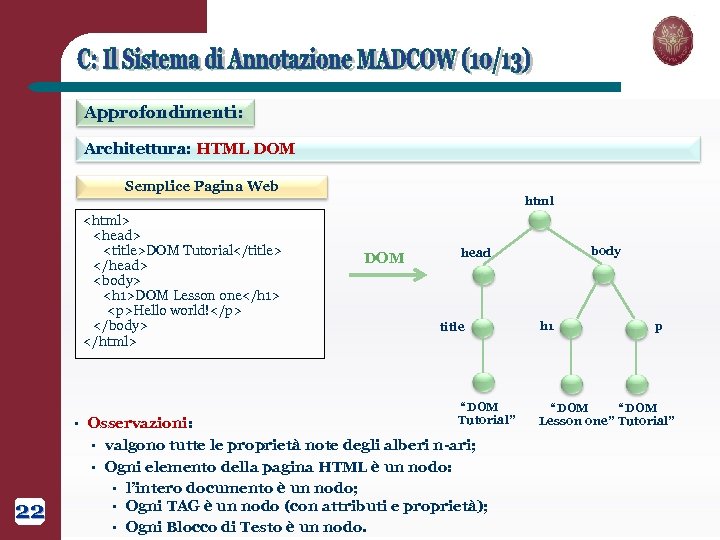

Approfondimenti: Architettura: HTML DOM Semplice Pagina Web <html> <head> <title>DOM Tutorial</title> </head> <body> <h 1>DOM Lesson one</h 1> <p>Hello world!</p> </body> </html> § Osservazioni: • • 22 html DOM body head title “DOM Tutorial” valgono tutte le proprietà note degli alberi n-ari; Ogni elemento della pagina HTML è un nodo: • l’intero documento è un nodo; • Ogni TAG è un nodo (con attributi e proprietà); • Ogni Blocco di Testo è un nodo. h 1 p “DOM Lesson one” Tutorial”

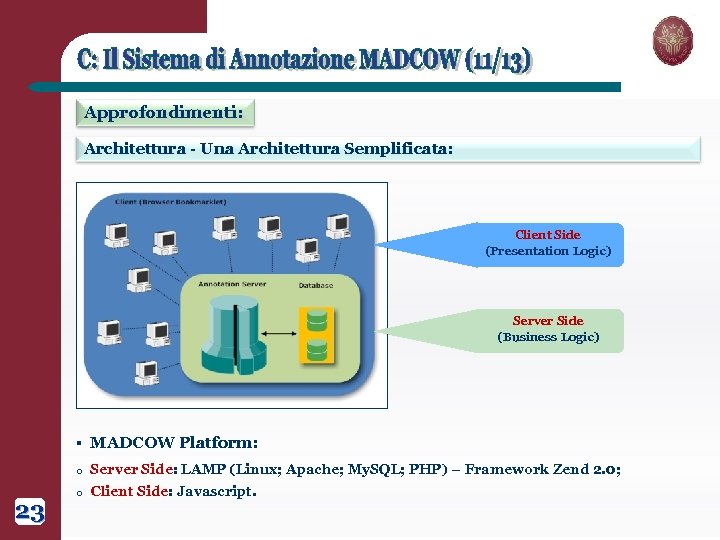

Approfondimenti: Architettura - Una Architettura Semplificata: Client Side (Presentation Logic) Server Side (Business Logic) § o 23 MADCOW Platform: Server Side: LAMP (Linux; Apache; My. SQL; PHP) – Framework Zend 2. 0; o Client Side: Javascript.

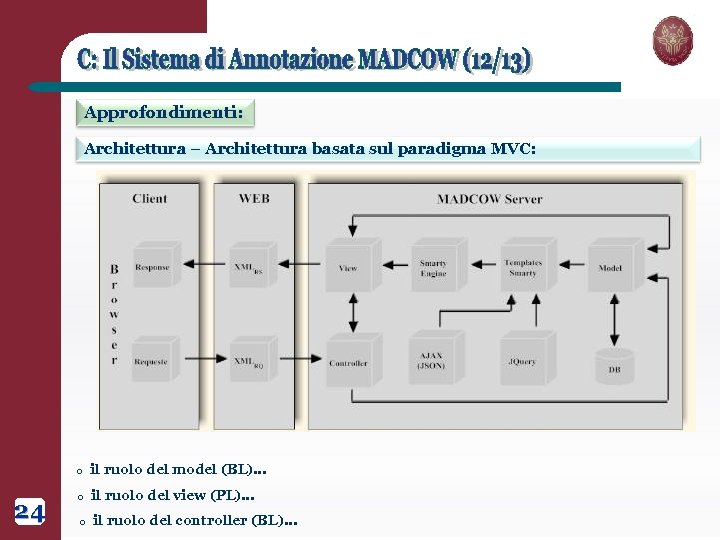

Approfondimenti: Architettura – Architettura basata sul paradigma MVC: o 24 il ruolo del model (BL)… o il ruolo del view (PL)… o il ruolo del controller (BL). . .

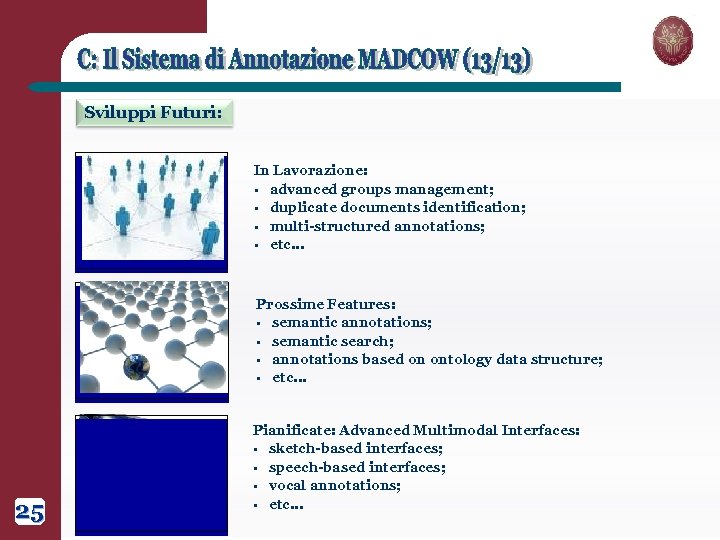

Sviluppi Futuri: In Lavorazione: § advanced groups management; § duplicate documents identification; § multi-structured annotations; § etc. . . Prossime Features: § semantic annotations; § semantic search; § annotations based on ontology data structure; § etc. . . 25 Pianificate: Advanced Multimodal Interfaces: § sketch-based interfaces; § speech-based interfaces; § vocal annotations; § etc. . .

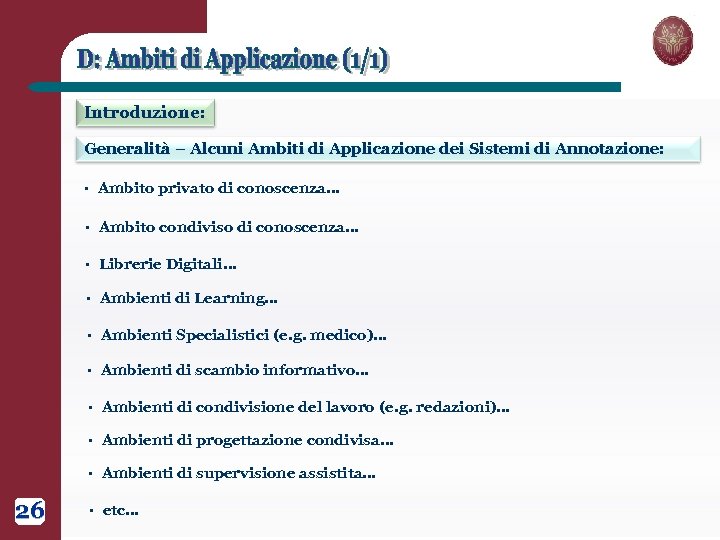

Introduzione: Generalità – Alcuni Ambiti di Applicazione dei Sistemi di Annotazione: § § Ambito condiviso di conoscenza… § Librerie Digitali… § Ambienti di Learning… § Ambienti Specialistici (e. g. medico)… § Ambienti di scambio informativo… § Ambienti di condivisione del lavoro (e. g. redazioni)… § Ambienti di progettazione condivisa… § 26 Ambito privato di conoscenza… Ambienti di supervisione assistita… § etc…
