Профилирование системы печати Или как добиться успехов

Профилирование системы печати Или как добиться успехов при работе с цветом

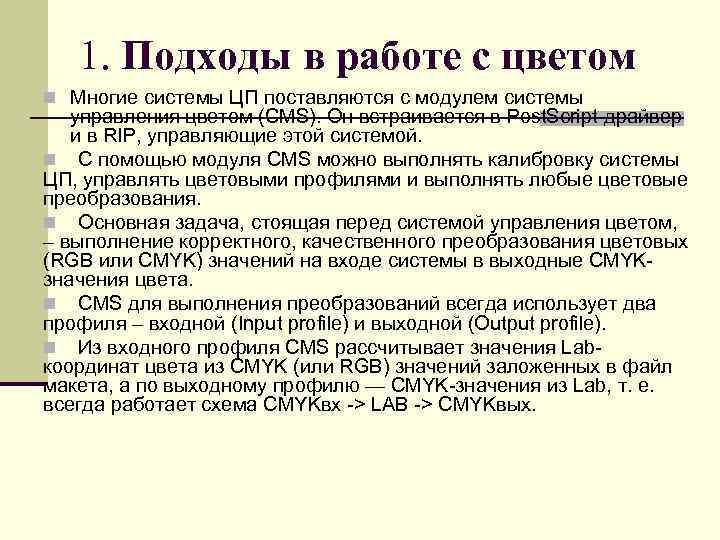

1. Подходы в работе с цветом n Многие системы ЦП поставляются с модулем системы управления цветом (CMS). Он встраивается в Post. Script-драйвер и в RIP, управляющие этой системой. n С помощью модуля CMS можно выполнять калибровку системы ЦП, управлять цветовыми профилями и выполнять любые цветовые преобразования. n Основная задача, стоящая перед системой управления цветом, – выполнение корректного, качественного преобразования цветовых (RGB или CMYK) значений на входе системы в выходные CMYK- значения цвета. n CMS для выполнения преобразований всегда использует два профиля – входной (Input profile) и выходной (Output profile). n Из входного профиля CMS рассчитывает значения Lab- координат цвета из CMYK (или RGB) значений заложенных в файл макета, а по выходному профилю — CMYK-значения из Lab, т. е. всегда работает схема CMYKвх -> LAB -> CMYKвых.

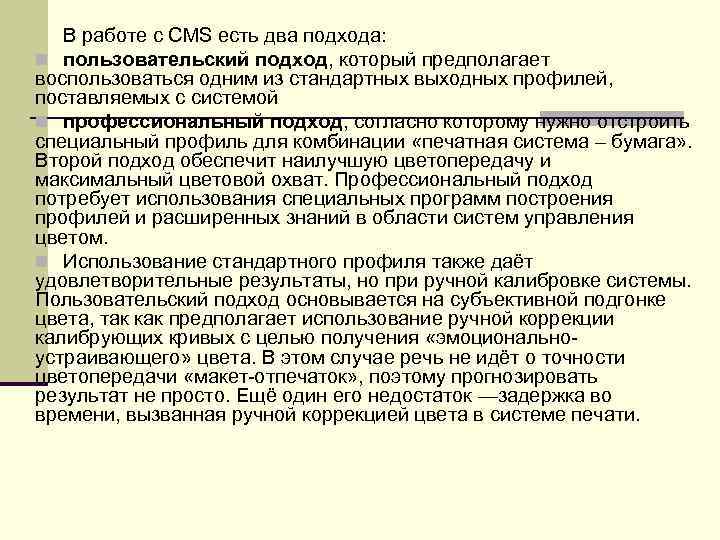

В работе с CMS есть два подхода: n пользовательский подход, который предполагает воспользоваться одним из стандартных выходных профилей, поставляемых с системой n профессиональный подход, согласно которому нужно отстроить специальный профиль для комбинации «печатная система – бумага» . Второй подход обеспечит наилучшую цветопередачу и максимальный цветовой охват. Профессиональный подход потребует использования специальных программ построения профилей и расширенных знаний в области систем управления цветом. n Использование стандартного профиля также даёт удовлетворительные результаты, но при ручной калибровке системы. Пользовательский подход основывается на субъективной подгонке цвета, так как предполагает использование ручной коррекции калибрующих кривых с целью получения «эмоционально- устраивающего» цвета. В этом случае речь не идёт о точности цветопередачи «макет-отпечаток» , поэтому прогнозировать результат не просто. Ещё один его недостаток —задержка во времени, вызванная ручной коррекцией цвета в системе печати.

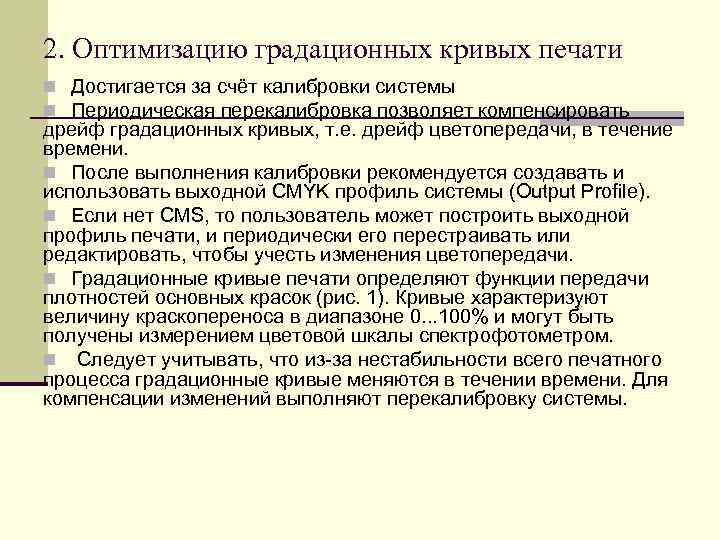

2. Оптимизацию градационных кривых печати n Достигается за счёт калибровки системы n Периодическая перекалибровка позволяет компенсировать дрейф градационных кривых, т. е. дрейф цветопередачи, в течение времени. n После выполнения калибровки рекомендуется создавать и использовать выходной CMYK профиль системы (Output Profile). n Если нет CMS, то пользователь может построить выходной профиль печати, и периодически его перестраивать или редактировать, чтобы учесть изменения цветопередачи. n Градационные кривые печати определяют функции передачи плотностей основных красок (рис. 1). Кривые характеризуют величину краскопереноса в диапазоне 0. . . 100% и могут быть получены измерением цветовой шкалы спектрофотометром. n Следует учитывать, что из-за нестабильности всего печатного процесса градационные кривые меняются в течении времени. Для компенсации изменений выполняют перекалибровку системы.

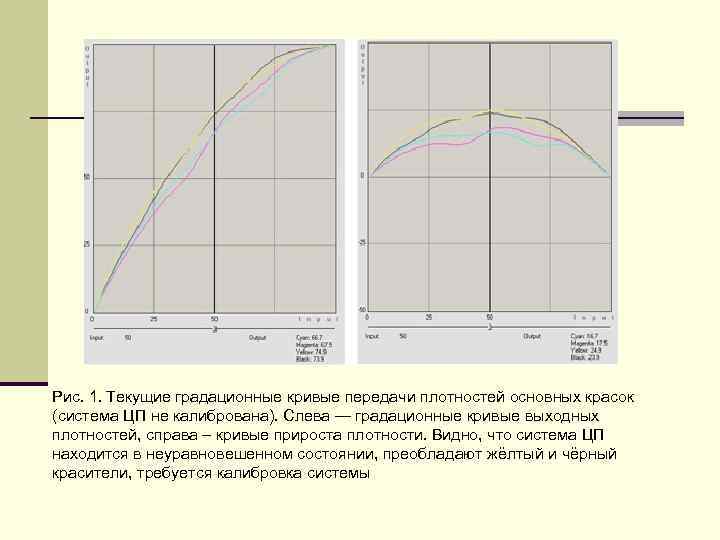

Рис. 1. Текущие градационные кривые передачи плотностей основных красок (система ЦП не калибрована). Слева — градационные кривые выходных плотностей, справа – кривые прироста плотности. Видно, что система ЦП находится в неуравновешенном состоянии, преобладают жёлтый и чёрный красители, требуется калибровка системы

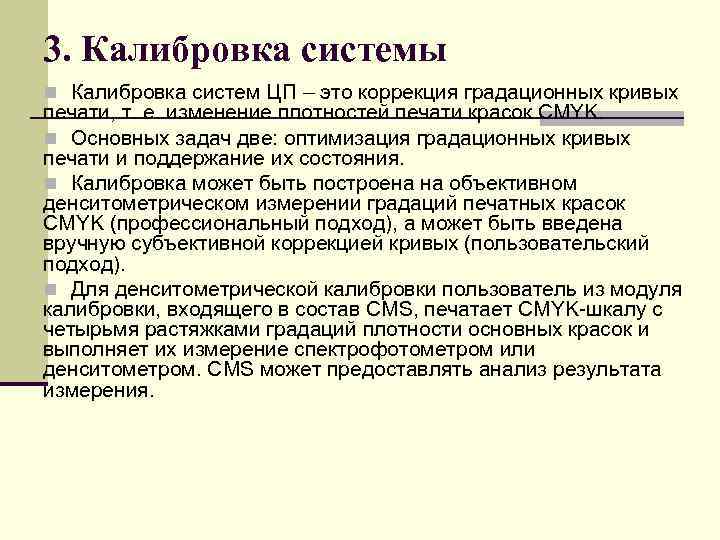

3. Калибровка системы n Калибровка систем ЦП – это коррекция градационных кривых печати, т. е. изменение плотностей печати красок CMYK. n Основных задач две: оптимизация градационных кривых печати и поддержание их состояния. n Калибровка может быть построена на объективном денситометрическом измерении градаций печатных красок CMYK (профессиональный подход), а может быть введена вручную субъективной коррекцией кривых (пользовательский подход). n Для денситометрической калибровки пользователь из модуля калибровки, входящего в состав CMS, печатает CMYK-шкалу с четырьмя растяжками градаций плотности основных красок и выполняет их измерение спектрофотометром или денситометром. CMS может предоставлять анализ результата измерения.

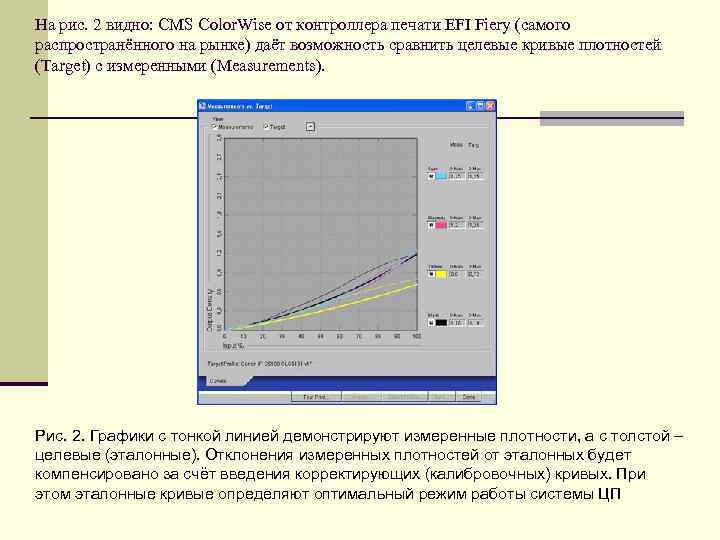

На рис. 2 видно: CMS Color. Wise от контроллера печати EFI Fiery (самого распространённого на рынке) даёт возможность сравнить целевые кривые плотностей (Target) с измеренными (Measurements). Рис. 2. Графики с тонкой линией демонстрируют измеренные плотности, а с толстой – целевые (эталонные). Отклонения измеренных плотностей от эталонных будет компенсировано за счёт введения корректирующих (калибровочных) кривых. При этом эталонные кривые определяют оптимальный режим работы системы ЦП

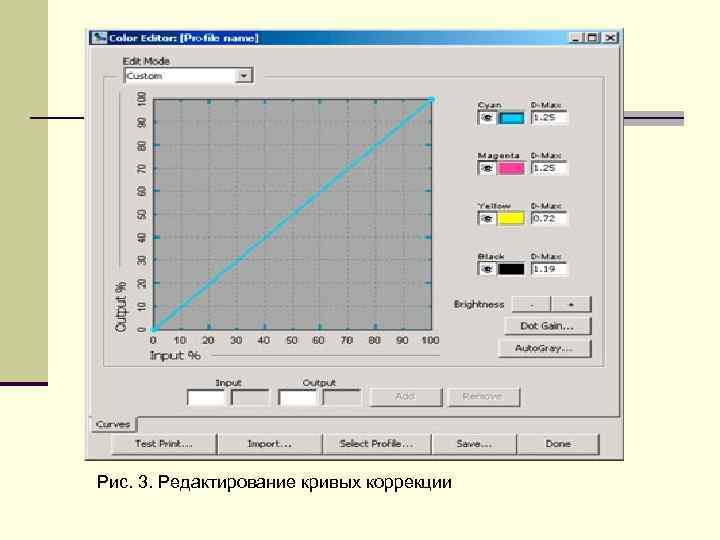

Рис. 3. Редактирование кривых коррекции

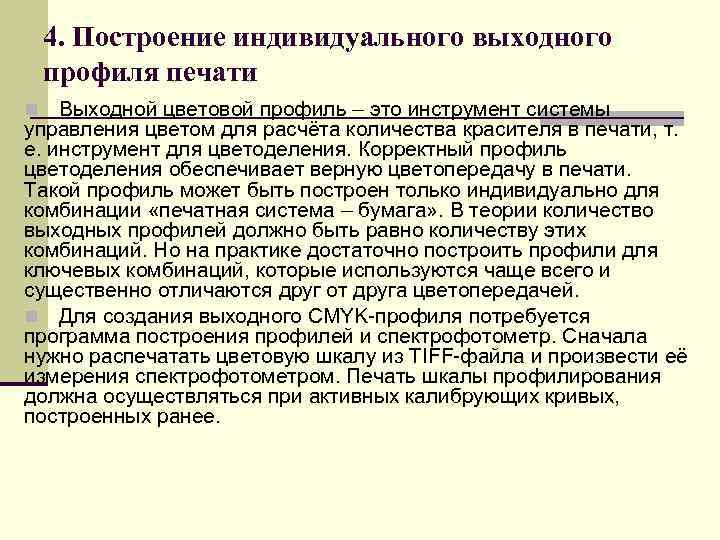

4. Построение индивидуального выходного профиля печати n Выходной цветовой профиль – это инструмент системы управления цветом для расчёта количества красителя в печати, т. е. инструмент для цветоделения. Корректный профиль цветоделения обеспечивает верную цветопередачу в печати. Такой профиль может быть построен только индивидуально для комбинации «печатная система – бумага» . В теории количество выходных профилей должно быть равно количеству этих комбинаций. Но на практике достаточно построить профили для ключевых комбинаций, которые используются чаще всего и существенно отличаются друг от друга цветопередачей. n Для создания выходного CMYK-профиля потребуется программа построения профилей и спектрофотометр. Сначала нужно распечатать цветовую шкалу из TIFF-файла и произвести её измерения спектрофотометром. Печать шкалы профилирования должна осуществляться при активных калибрующих кривых, построенных ранее.

n Шкала профилирования – набор цветовых полей для дискретизации цветового охвата печати, т. е. описания его в виде набора точек в пространстве Lab (рис. 4). n Сама шкала – графический файл из цветовых плашек, каждая из которых имеет специальную комбинацию значений CMYK. После измерения шкалы получается таблица соответствия CMYK – Lab из 300 -2000 строк. Все возможные цвета в охвате расчитываются системой управления цветом методом интерполяции (усреднения) имеющихся измеренных данных. n Важно, чтобы шкала профилирования была напечатана без изменений цифровых значений, т. е. как есть в файле. Для этого нужно отключить систему управления цветом на всех уровнях, где она может повлиять на печать (Adobe Photoshop, в Post. Script-драйвере печати, в RIP) CMYK-данных.

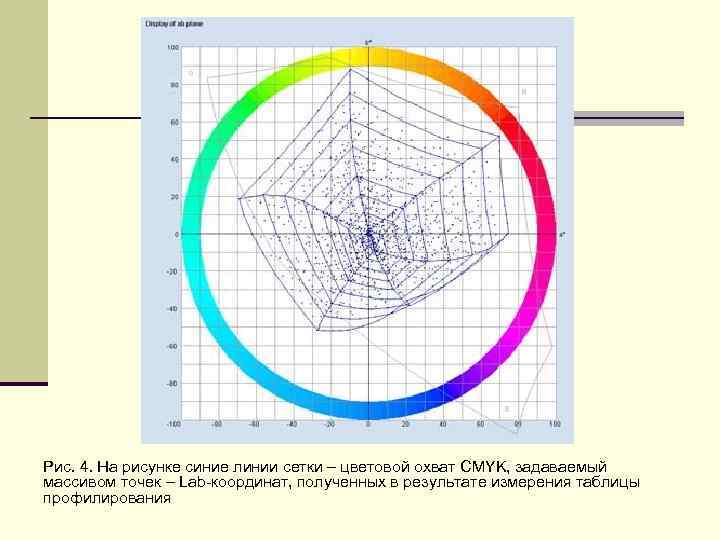

Рис. 4. На рисунке синие линии сетки – цветовой охват CMYK, задаваемый массивом точек – Lab-координат, полученных в результате измерения таблицы профилирования

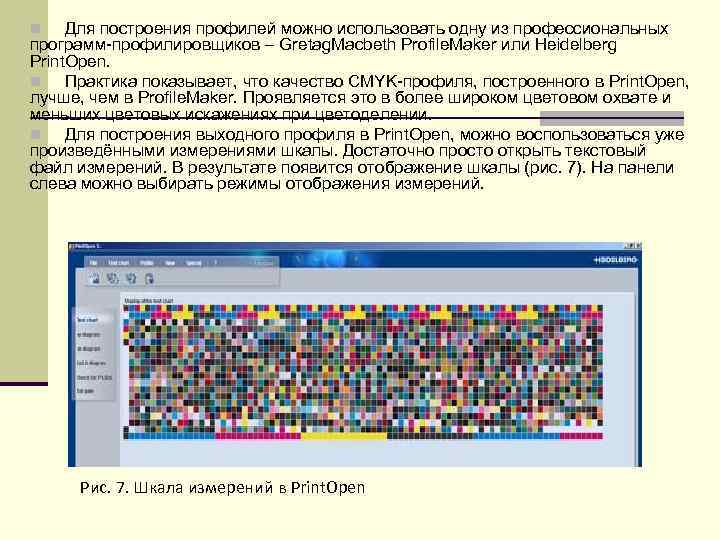

n Для построения профилей можно использовать одну из профессиональных программ-профилировщиков – Gretag. Macbeth Profile. Maker или Heidelberg Print. Open. n Практика показывает, что качество CMYK-профиля, построенного в Print. Open, лучше, чем в Profile. Maker. Проявляется это в более широком цветовом охвате и меньших цветовых искажениях при цветоделении. n Для построения выходного профиля в Print. Open, можно воспользоваться уже произведёнными измерениями шкалы. Достаточно просто открыть текстовый файл измерений. В результате появится отображение шкалы (рис. 7). На панели слева можно выбирать режимы отображения измерений. Рис. 7. Шкала измерений в Print. Open

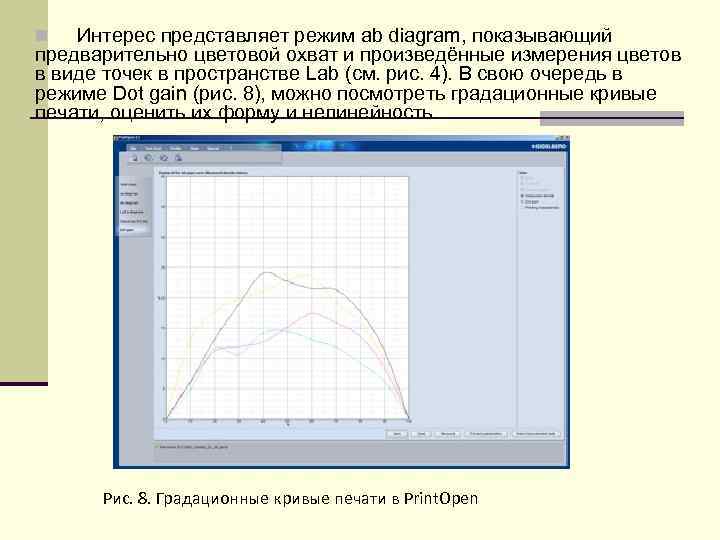

n Интерес представляет режим ab diagram, показывающий предварительно цветовой охват и произведённые измерения цветов в виде точек в пространстве Lab (см. рис. 4). В свою очередь в режиме Dot gain (рис. 8), можно посмотреть градационные кривые печати, оценить их форму и нелинейность. Рис. 8. Градационные кривые печати в Print. Open

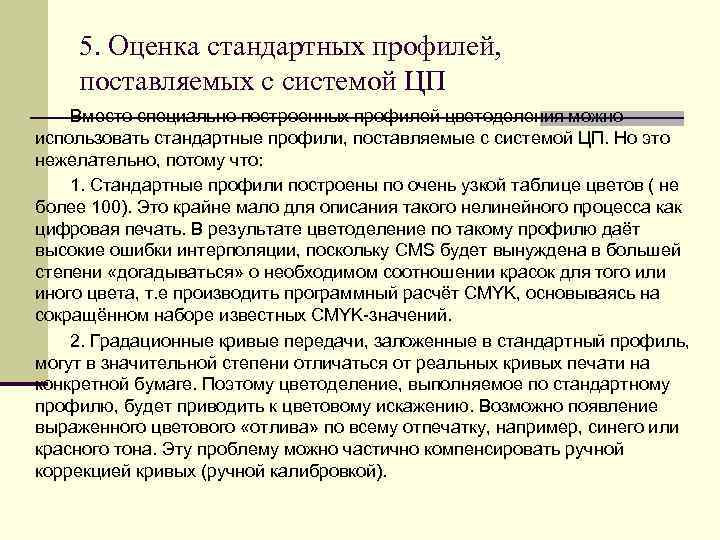

5. Оценка стандартных профилей, поставляемых с системой ЦП Вместо специально построенных профилей цветоделения можно использовать стандартные профили, поставляемые с системой ЦП. Но это нежелательно, потому что: 1. Стандартные профили построены по очень узкой таблице цветов ( не более 100). Это крайне мало для описания такого нелинейного процесса как цифровая печать. В результате цветоделение по такому профилю даёт высокие ошибки интерполяции, поскольку CMS будет вынуждена в большей степени «догадываться» о необходимом соотношении красок для того или иного цвета, т. е производить программный расчёт CMYK, основываясь на сокращённом наборе известных CMYK-значений. 2. Градационные кривые передачи, заложенные в стандартный профиль, могут в значительной степени отличаться от реальных кривых печати на конкретной бумаге. Поэтому цветоделение, выполняемое по стандартному профилю, будет приводить к цветовому искажению. Возможно появление выраженного цветового «отлива» по всему отпечатку, например, синего или красного тона. Эту проблему можно частично компенсировать ручной коррекцией кривых (ручной калибровкой).

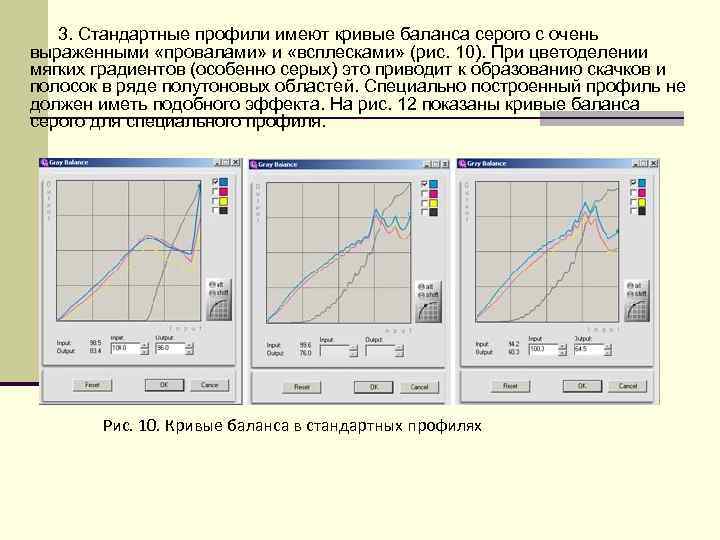

3. Стандартные профили имеют кривые баланса серого с очень выраженными «провалами» и «всплесками» (рис. 10). При цветоделении мягких градиентов (особенно серых) это приводит к образованию скачков и полосок в ряде полутоновых областей. Специально построенный профиль не должен иметь подобного эффекта. На рис. 12 показаны кривые баланса серого для специального профиля. Рис. 10. Кривые баланса в стандартных профилях

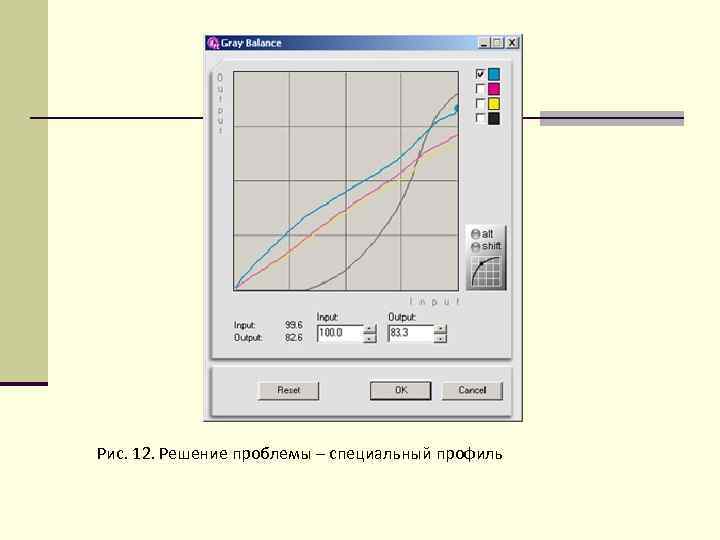

Рис. 12. Решение проблемы – специальный профиль

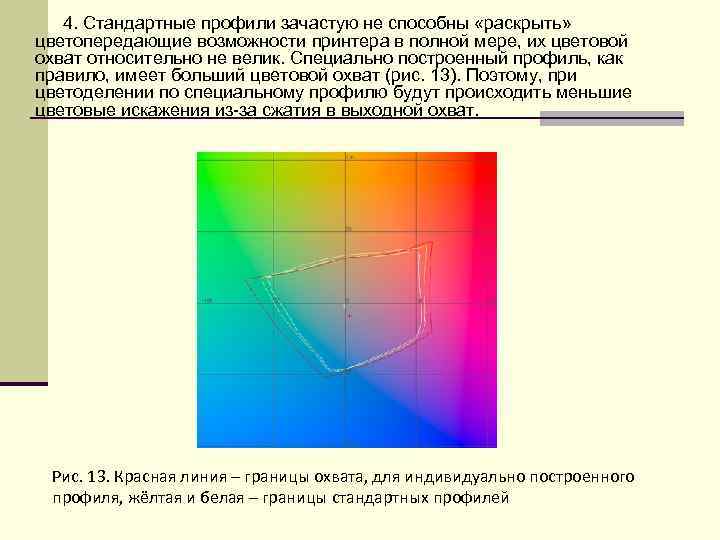

4. Стандартные профили зачастую не способны «раскрыть» цветопередающие возможности принтера в полной мере, их цветовой охват относительно не велик. Специально построенный профиль, как правило, имеет больший цветовой охват (рис. 13). Поэтому, при цветоделении по специальному профилю будут происходить меньшие цветовые искажения из-за сжатия в выходной охват. Рис. 13. Красная линия – границы охвата, для индивидуально построенного профиля, жёлтая и белая – границы стандартных профилей

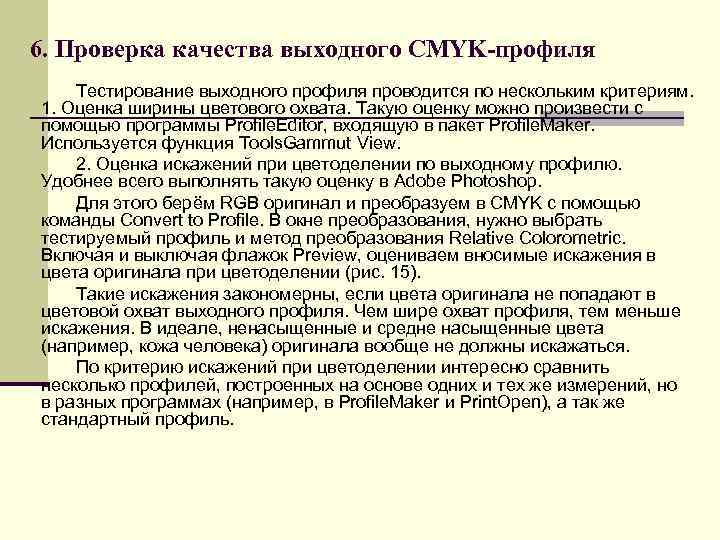

6. Проверка качества выходного CMYK-профиля Тестирование выходного профиля проводится по нескольким критериям. 1. Оценка ширины цветового охвата. Такую оценку можно произвести с помощью программы Profile. Editor, входящую в пакет Profile. Maker. Используется функция Tools. Gammut View. 2. Оценка искажений при цветоделении по выходному профилю. Удобнее всего выполнять такую оценку в Adobe Photoshop. Для этого берём RGB оригинал и преобразуем в CMYK с помощью команды Convert to Profile. В окне преобразования, нужно выбрать тестируемый профиль и метод преобразования Relative Colorometric. Включая и выключая флажок Preview, оцениваем вносимые искажения в цвета оригинала при цветоделении (рис. 15). Такие искажения закономерны, если цвета оригинала не попадают в цветовой охват выходного профиля. Чем шире охват профиля, тем меньше искажения. В идеале, ненасыщенные и средне насыщенные цвета (например, кожа человека) оригинала вообще не должны искажаться. По критерию искажений при цветоделении интересно сравнить несколько профилей, построенных на основе одних и тех же измерений, но в разных программах (например, в Profile. Maker и Print. Open), а так же стандартный профиль.

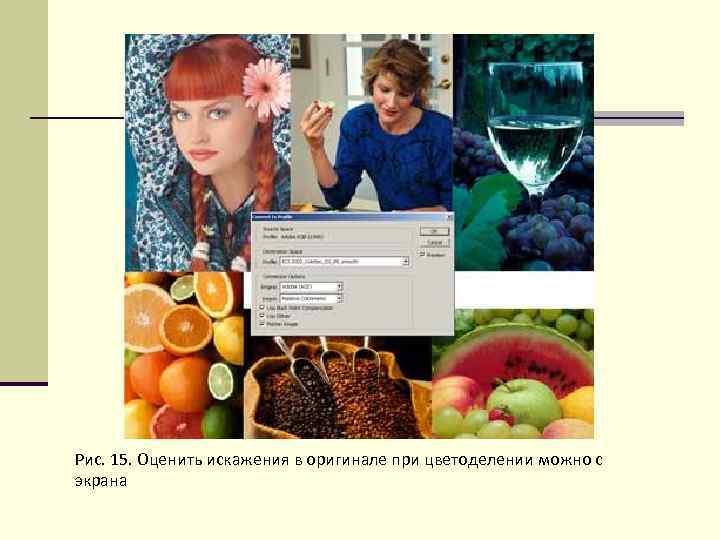

Рис. 15. Оценить искажения в оригинале при цветоделении можно с экрана

3. Оценка действия выходного профиля в процессе печати. Здесь возможны два подхода: напечатать оригинал, цветоделённый по выходному профилю в Photoshop и оригинал, цветоделённый по выходному профилю в CMS системы ЦП. В первом случае цифровые значения файла не должны поменяться в процессе печати, т. е. печать происходит в режиме выключенной CMS в RIP системы ЦП (рис. 5). А во втором случае, следует выполнить настройки CMS в RIP для выполнения автоматического цветоделения по выходному профилю. В большинстве случаев макеты готовят в CMYK, поэтому разработчик макета должен ещё до печати цветоделить макет. Но по какому профилю? В идеале, конечно, по специально отстроенному выходному профилю системы ЦП. Однако это не всегда возможно. Во всех случаях, где есть неопределенность с процессом печати, а макет нужен в CMYK, лучше всего делать цветоделение по стандартизованному офсетному профилю — ISO Coated. В комплекте с пакетом Adobe CS 2 такой профиль поставляется под названием Europe. ISOCoated. FOGRA 27. icc. Таким образом достигается определённость: дизайнеры готовят макет по стандартизованному профилю ISO Coated, и заказ уже готов для офсетной печати на мелованной бумаге. Если макет потребуется напечатать на «цифре» , её система управления цветом выполнит повторное цветоделение, учитывающее цветопередающие параметры цифровой печати на конкретном материале.
