ПРОФИЛАКТИКА ИЗОЛЯЦИИ

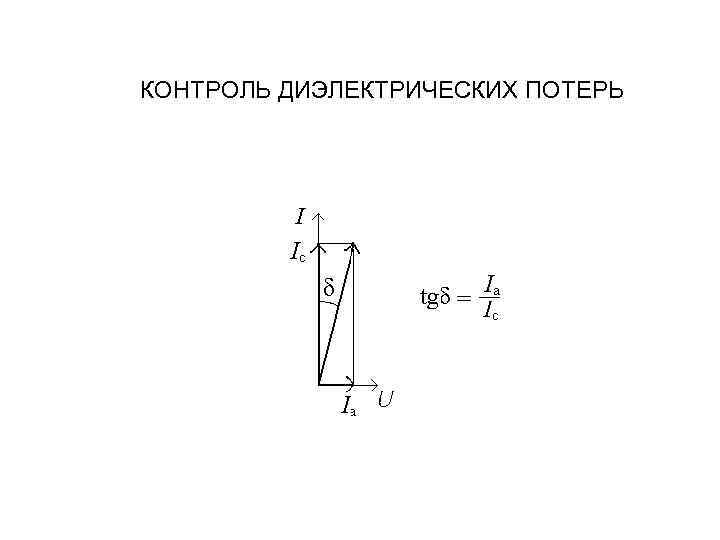

КОНТРОЛЬ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ

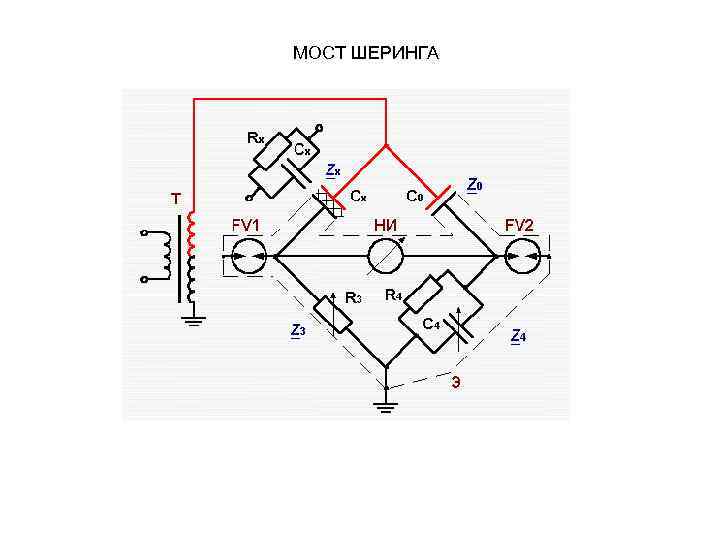

МОСТ ШЕРИНГА

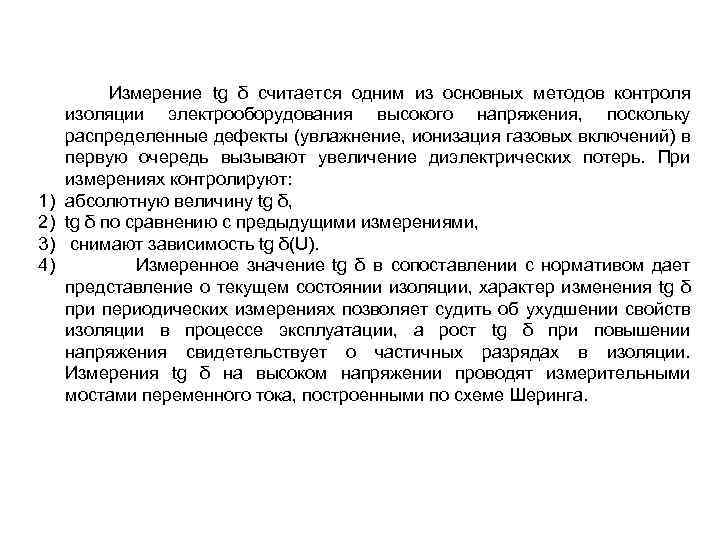

1) 2) 3) 4) Измерение tg δ считается одним из основных методов контроля изоляции электрооборудования высокого напряжения, поскольку распределенные дефекты (увлажнение, ионизация газовых включений) в первую очередь вызывают увеличение диэлектрических потерь. При измерениях контролируют: абсолютную величину tg δ, tg δ по сравнению с предыдущими измерениями, снимают зависимость tg δ(U). Измеренное значение tg δ в сопоставлении с нормативом дает представление о текущем состоянии изоляции, характер изменения tg δ при периодических измерениях позволяет судить об ухудшении свойств изоляции в процессе эксплуатации, а рост tg δ при повышении напряжения свидетельствует о частичных разрядах в изоляции. Измерения tg δ на высоком напряжении проводят измерительными мостами переменного тока, построенными по схеме Шеринга.
ПЕРЕВЕРНУТАЯ СХЕМА МОСТА ШЕРИНГА
