Проектно-архитектурные мероприятия с целью защиты акустической

Проектно-архитектурные мероприятия с целью защиты акустической (речевой) информации от утечки по техническим каналам

Требования к звукоизоляции помещений Категория выделенного помещения, д. Б Частота, Гц 1 2 3 500 53 48 43 1000 56 51 46 2000 56 51 46 4000 55 50 45

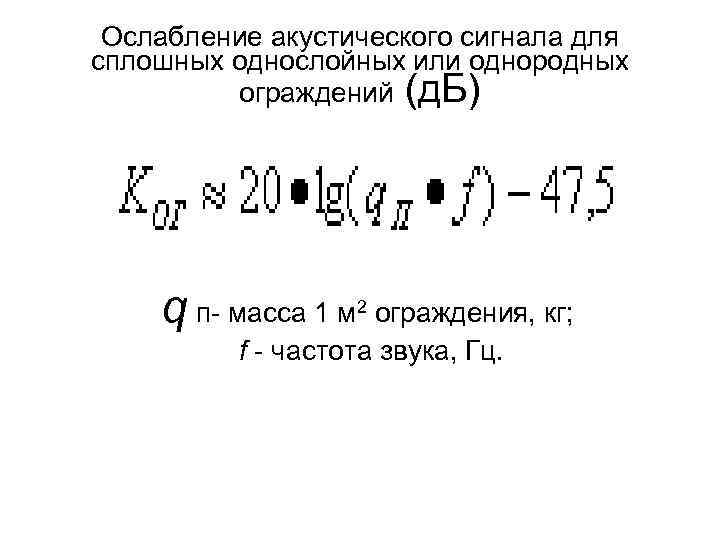

Ослабление акустического сигнала для сплошных однослойных или однородных ограждений (д. Б) q п- масса 1 м ограждения, кг; 2 f - частота звука, Гц.

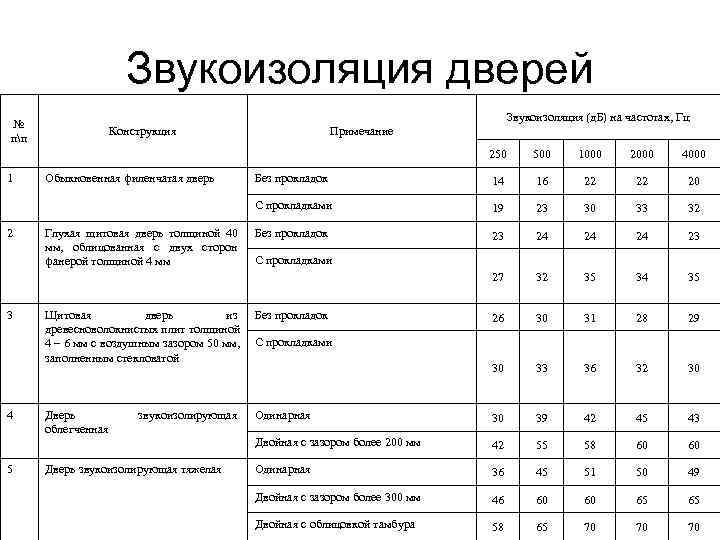

Звукоизоляция дверей Звукоизоляция (д. Б) на частотах, Гц № Конструкция Примечание пп 250 500 1000 2000 4000 1 Обыкновенная филенчатая дверь Без прокладок 14 16 22 20 С прокладками 19 23 30 33 32 2 Глухая щитовая дверь толщиной 40 Без прокладок 23 24 24 23 мм, облицованная с двух сторон фанерой толщиной 4 мм С прокладками 27 32 35 34 35 3 Щитовая дверь из Без прокладок 26 30 31 28 29 древесноволокнистых плит толщиной 4 – 6 мм с воздушным зазором 50 мм, С прокладками заполненным стекловатой 30 33 36 32 30 4 Дверь звукоизолирующая Одинарная 30 39 42 45 43 облегченная Двойная с зазором более 200 мм 42 55 58 60 5 Дверь звукоизолирующая тяжелая Одинарная 36 45 51 50 49 Двойная с зазором более 300 мм 46 60 65 Двойная с облицовкой тамбура 58 65 70 70

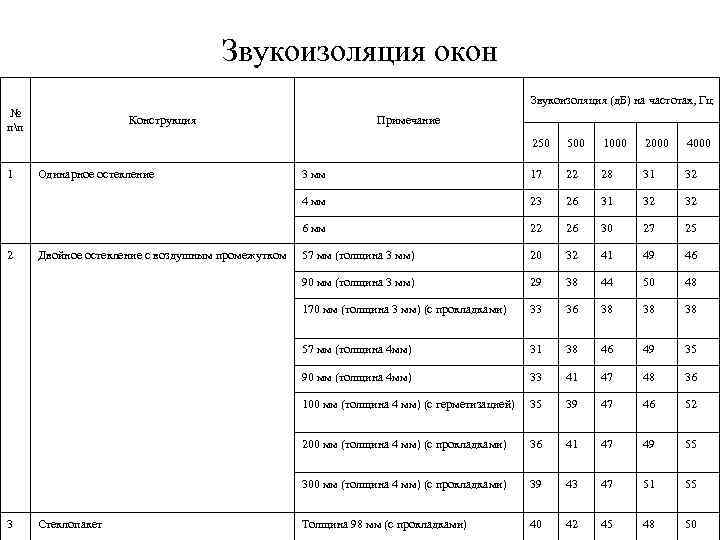

Звукоизоляция окон Звукоизоляция (д. Б) на частотах, Гц № Конструкция Примечание пп 250 500 1000 2000 4000 1 Одинарное остекление 3 мм 17 22 28 31 32 4 мм 23 26 31 32 32 6 мм 22 26 30 27 25 2 Двойное остекление с воздушным промежутком 57 мм (толщина 3 мм) 20 32 41 49 46 90 мм (толщина 3 мм) 29 38 44 50 48 170 мм (толщина 3 мм) (с прокладками) 33 36 38 38 38 57 мм (толщина 4 мм) 31 38 46 49 35 90 мм (толщина 4 мм) 33 41 47 48 36 100 мм (толщина 4 мм) (с герметизацией) 35 39 47 46 52 200 мм (толщина 4 мм) (с прокладками) 36 41 47 49 55 300 мм (толщина 4 мм) (с прокладками) 39 43 47 51 55 3 Стеклопакет Толщина 98 мм (с прокладками) 40 42 45 48 50

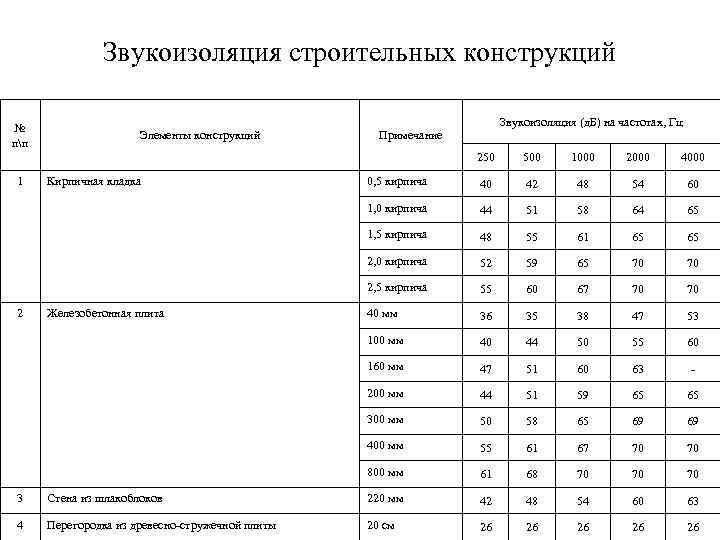

Звукоизоляция строительных конструкций Звукоизоляция (д. Б) на частотах, Гц № Элементы конструкций Примечание пп 250 500 1000 2000 4000 1 Кирпичная кладка 0, 5 кирпича 40 42 48 54 60 1, 0 кирпича 44 51 58 64 65 1, 5 кирпича 48 55 61 65 2, 0 кирпича 52 59 65 70 2, 5 кирпича 55 60 67 70 2 Железобетонная плита 40 мм 36 35 38 47 53 100 мм 40 44 50 55 60 160 мм 47 51 60 63 - 200 мм 44 51 59 65 300 мм 50 58 65 69 400 мм 55 61 67 70 800 мм 61 68 70 70 3 Стена из шлакоблоков 220 мм 42 48 54 60 63 4 Перегородка из древесно-стружечной плиты 20 см 26 26 26

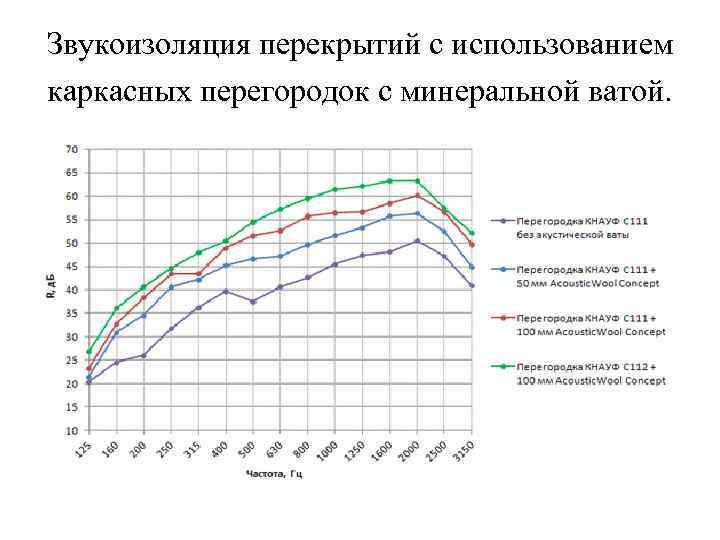

Звукоизоляция перекрытий с использованием каркасных перегородок с минеральной ватой.

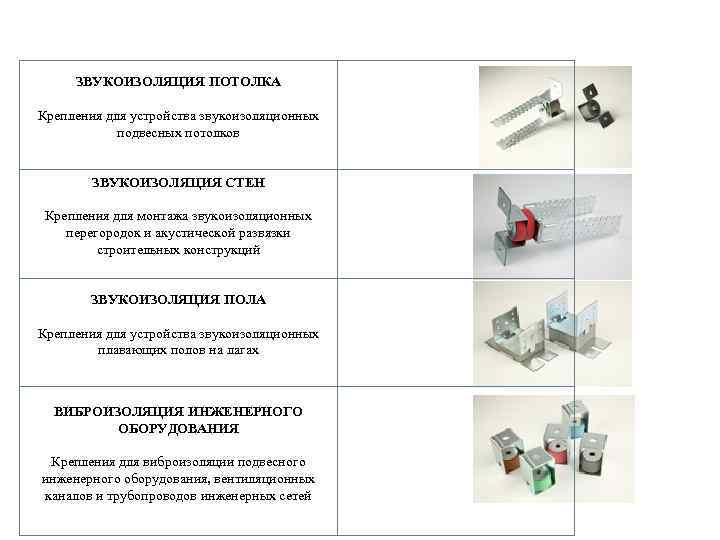

ЗВУКОИЗОЛЯЦИЯ ПОТОЛКА Крепления для устройства звукоизоляционных подвесных потолков ЗВУКОИЗОЛЯЦИЯ СТЕН Крепления для монтажа звукоизоляционных перегородок и акустической развязки строительных конструкций ЗВУКОИЗОЛЯЦИЯ ПОЛА Крепления для устройства звукоизоляционных плавающих полов на лагах ВИБРОИЗОЛЯЦИЯ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ Крепления для виброизоляции подвесного инженерного оборудования, вентиляционных каналов и трубопроводов инженерных сетей

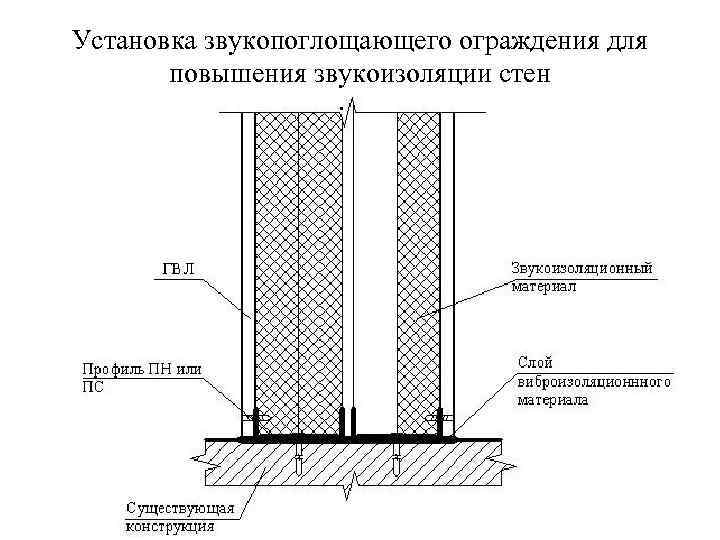

Установка звукопоглощающего ограждения для повышения звукоизоляции стен

Конструкция пола на упругом звукоизолирующем слое (плавающий пол) 1. Существующая плита перекрытия. 2. Существующая стена. 3. Плиты из стеклянного штапельного волокна (2 слоя по 20 мм). 4. Полиэтиленовая пленка. 5. Стяжка 80 мм. 6. Армирование сеткой. 7. Прокладка по периметру помещения из стеклянно-штапельных плит (1 слой)

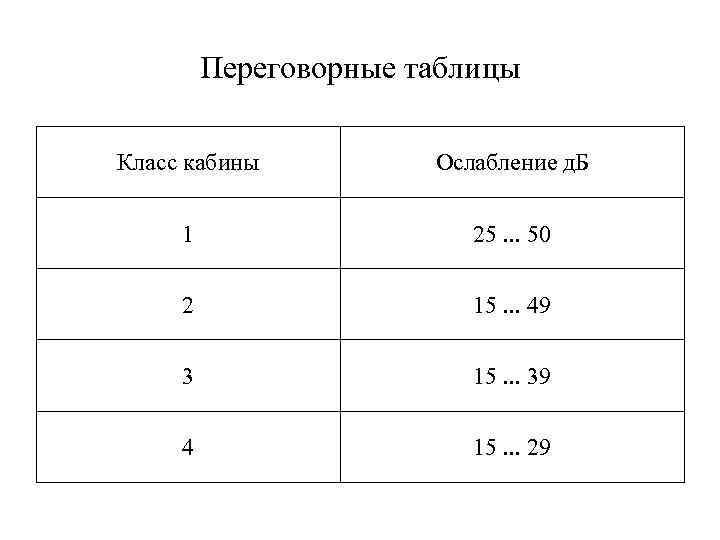

Переговорные таблицы Класс кабины Ослабление д. Б 1 25. . . 50 2 15. . . 49 3 15. . . 39 4 15. . . 29
