>Проектирование стандартных элементов цифровых интегральных схем.  Основы HDL VERILOG Ильин Сергей,  vermut.42@gmail.com Проектирование стандартных элементов цифровых интегральных схем. Основы HDL VERILOG Ильин Сергей, [email protected]

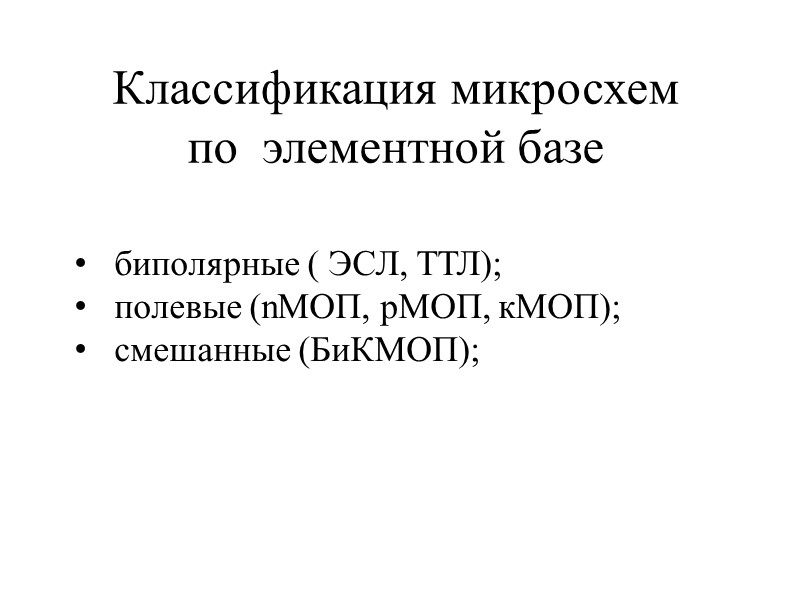

>Классификация микросхем  по  элементной базе биполярные ( ЭСЛ, ТТЛ); полевые (nMОП, pМОП, Классификация микросхем по элементной базе биполярные ( ЭСЛ, ТТЛ); полевые (nMОП, pМОП, кМОП); смешанные (БиКМОП);

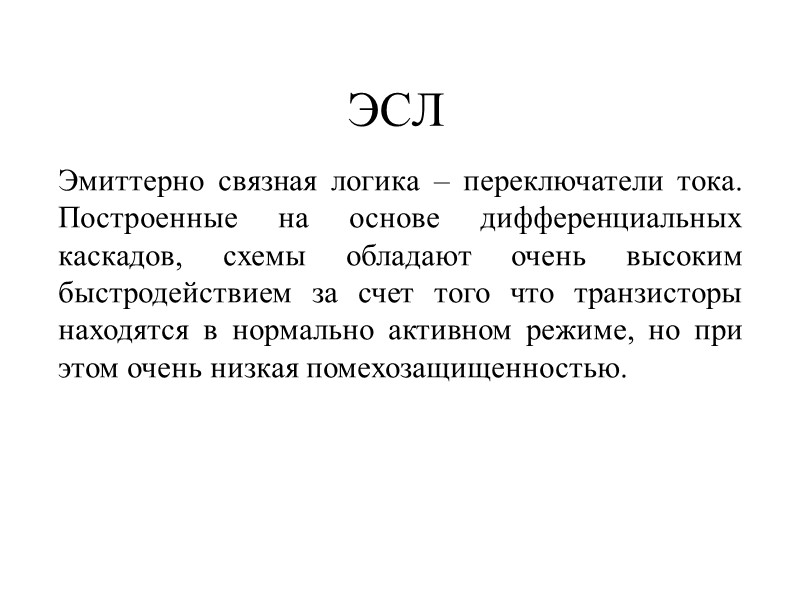

>ЭСЛ Эмиттерно связная логика – переключатели тока. Построенные на основе дифференциальных каскадов, схемы обладают ЭСЛ Эмиттерно связная логика – переключатели тока. Построенные на основе дифференциальных каскадов, схемы обладают очень высоким быстродействием за счет того что транзисторы находятся в нормально активном режиме, но при этом очень низкая помехозащищенностью.

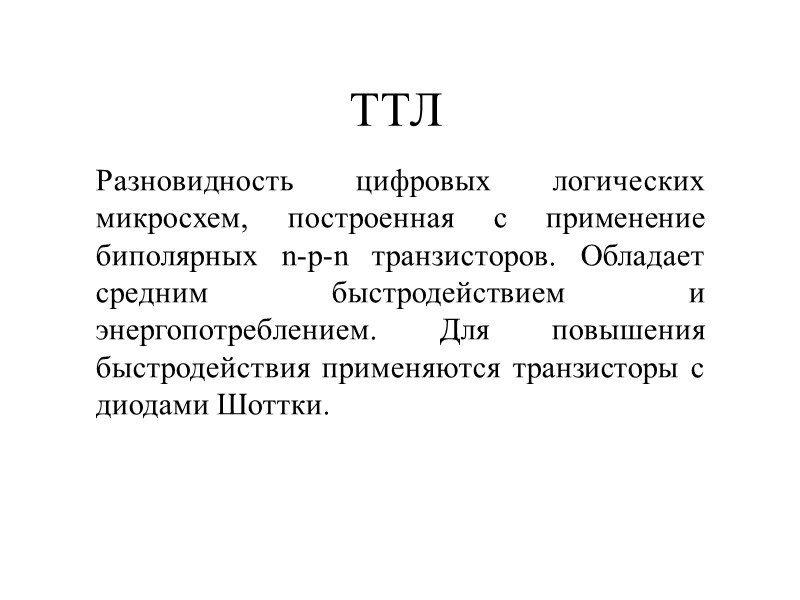

>ТТЛ Разновидность цифровых логических микросхем, построенная с применение биполярных n-p-n транзисторов. Обладает средним быстродействием ТТЛ Разновидность цифровых логических микросхем, построенная с применение биполярных n-p-n транзисторов. Обладает средним быстродействием и энергопотреблением. Для повышения быстродействия применяются транзисторы с диодами Шоттки.

>pМОП Разновидность цифровых логических микросхем, построенная с применение только p-канального транзистора. Обладает средним быстродействием pМОП Разновидность цифровых логических микросхем, построенная с применение только p-канального транзистора. Обладает средним быстродействием и энергопотреблением

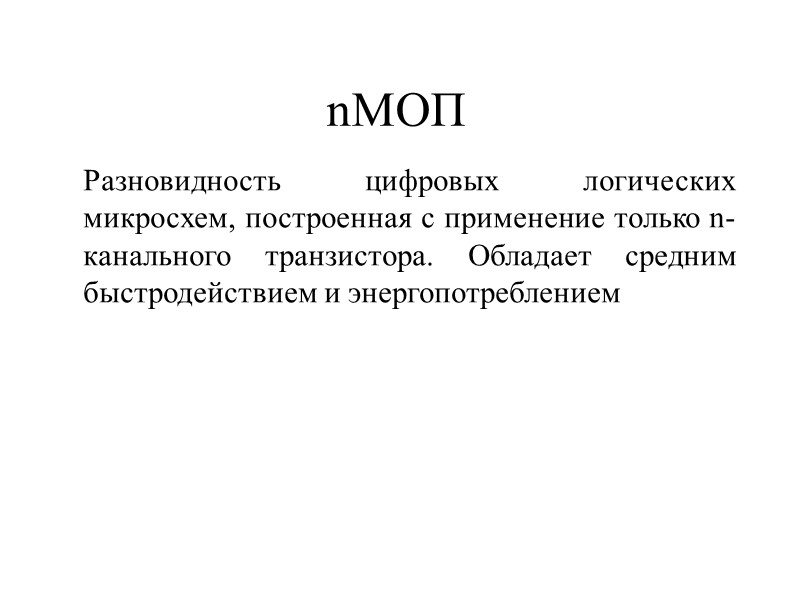

>nМОП Разновидность цифровых логических микросхем, построенная с применение только n-канального транзистора. Обладает средним быстродействием nМОП Разновидность цифровых логических микросхем, построенная с применение только n-канального транзистора. Обладает средним быстродействием и энергопотреблением

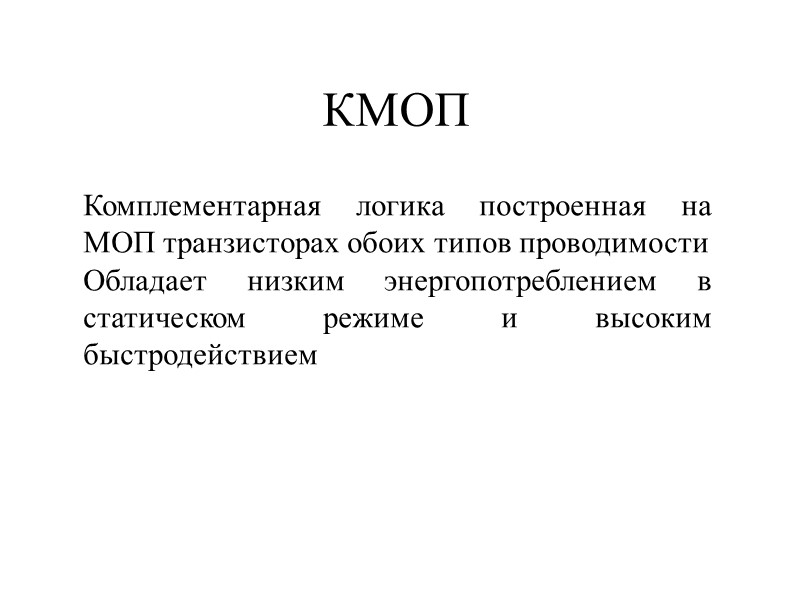

>КМОП Комплементарная логика построенная на  МОП транзисторах обоих типов проводимости Обладает низким энергопотреблением КМОП Комплементарная логика построенная на МОП транзисторах обоих типов проводимости Обладает низким энергопотреблением в статическом режиме и высоким быстродействием

>БиКМОП Разновидность цифровых логических микросхем, построенная с применение МОП  транзисторов проводимости двух типов БиКМОП Разновидность цифровых логических микросхем, построенная с применение МОП транзисторов проводимости двух типов и биполярного транзистора n-p-n или p-n-p типа.

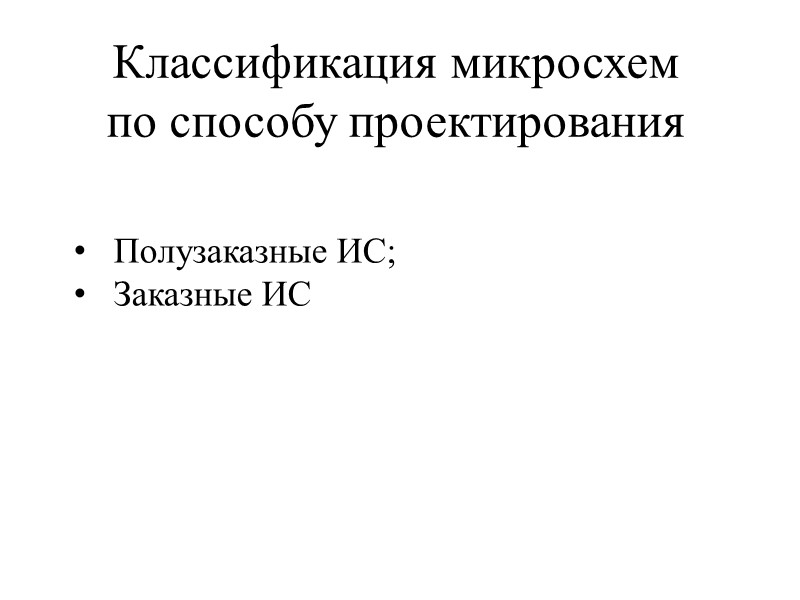

>Классификация микросхем  по способу проектирования Полузаказные ИС; Заказные ИС Классификация микросхем по способу проектирования Полузаказные ИС; Заказные ИС

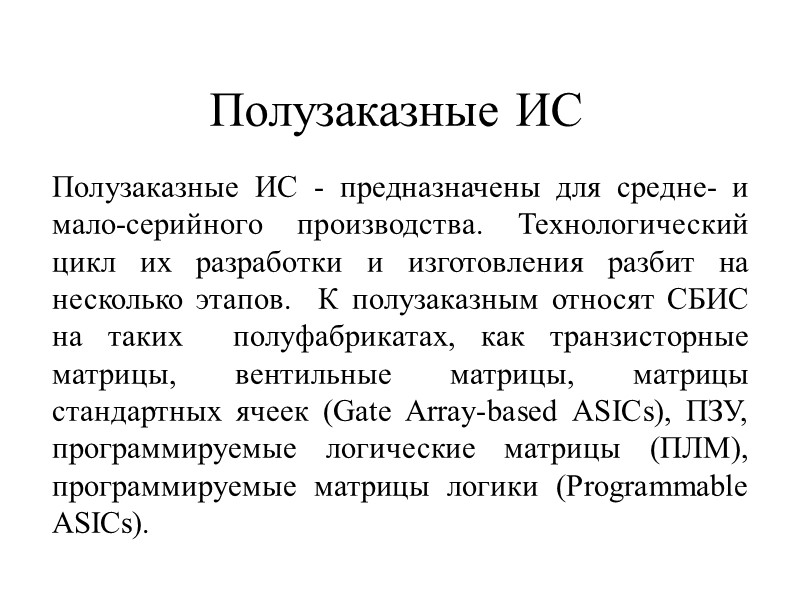

>Полузаказные ИС Полузаказные ИС - предназначены для средне- и мало-серийного производства. Технологический цикл их Полузаказные ИС Полузаказные ИС - предназначены для средне- и мало-серийного производства. Технологический цикл их разработки и изготовления разбит на несколько этапов. К полузаказным относят СБИС на таких полуфабрикатах, как транзисторные матрицы, вентильные матрицы, матрицы стандартных ячеек (Gate Array-based ASICs), ПЗУ, программируемые логические матрицы (ПЛМ), программируемые матрицы логики (Programmable ASICs).

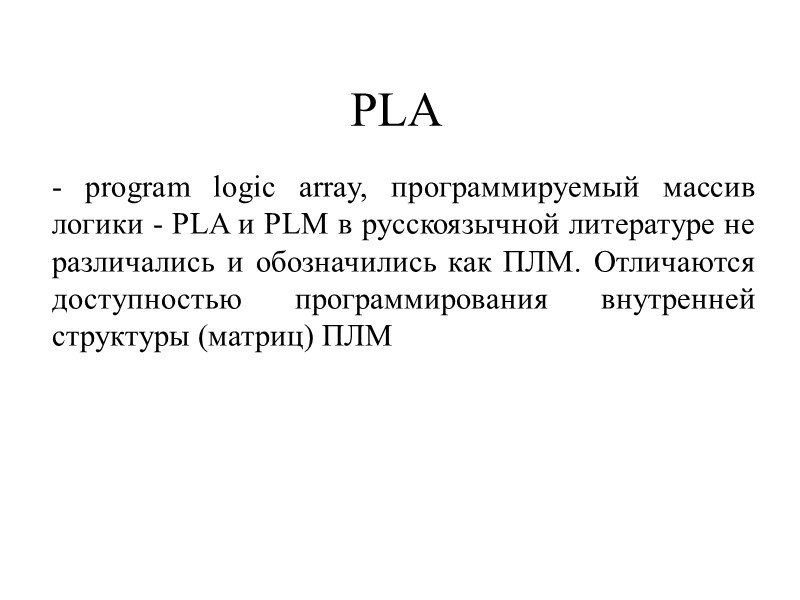

>PLA - program logic array, программируемый массив логики - PLA и PLM в русскоязычной PLA - program logic array, программируемый массив логики - PLA и PLM в русскоязычной литературе не различались и обозначились как ПЛМ. Отличаются доступностью программирования внутренней структуры (матриц) ПЛМ

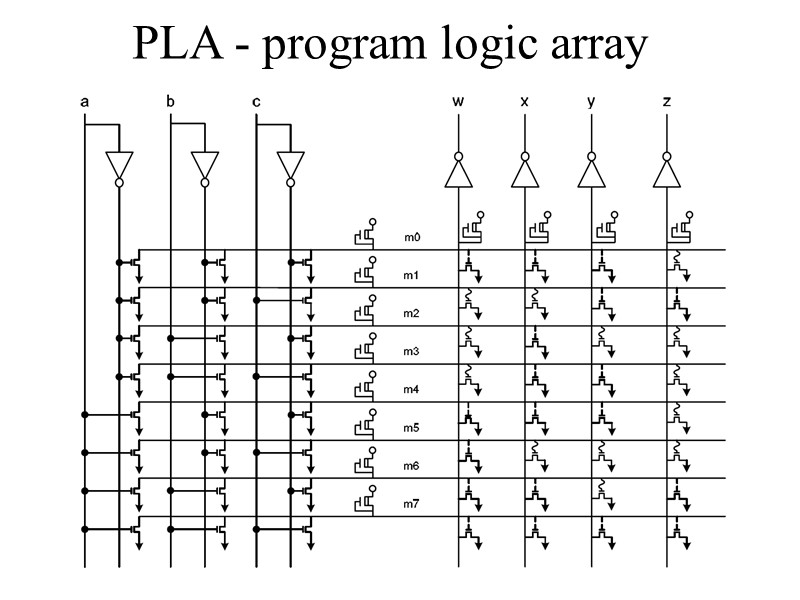

>PLA - program logic array PLA - program logic array

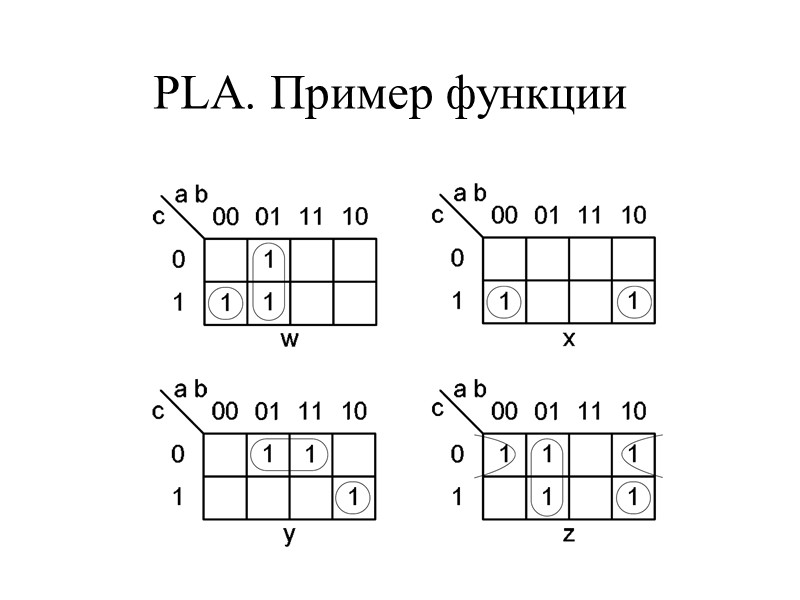

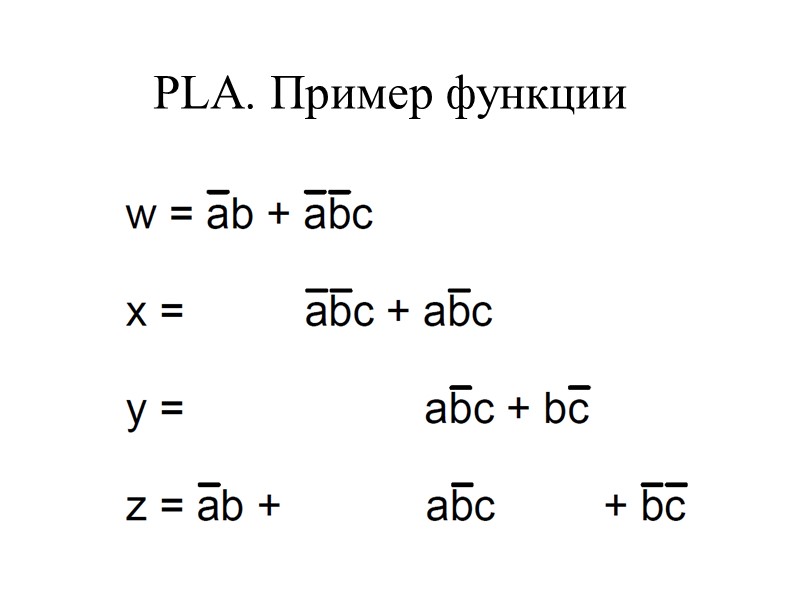

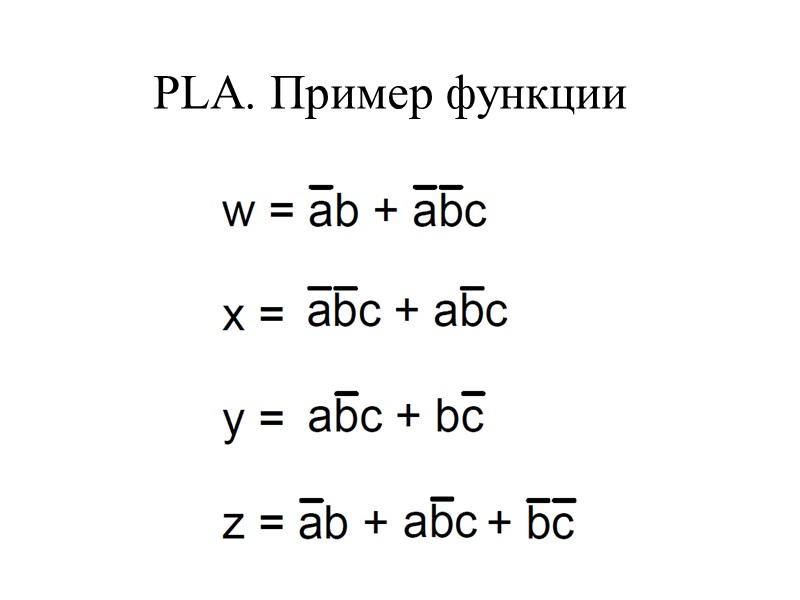

>PLA. Пример функции PLA. Пример функции

>PLA. Пример функции PLA. Пример функции

>PLA. Пример функции PLA. Пример функции

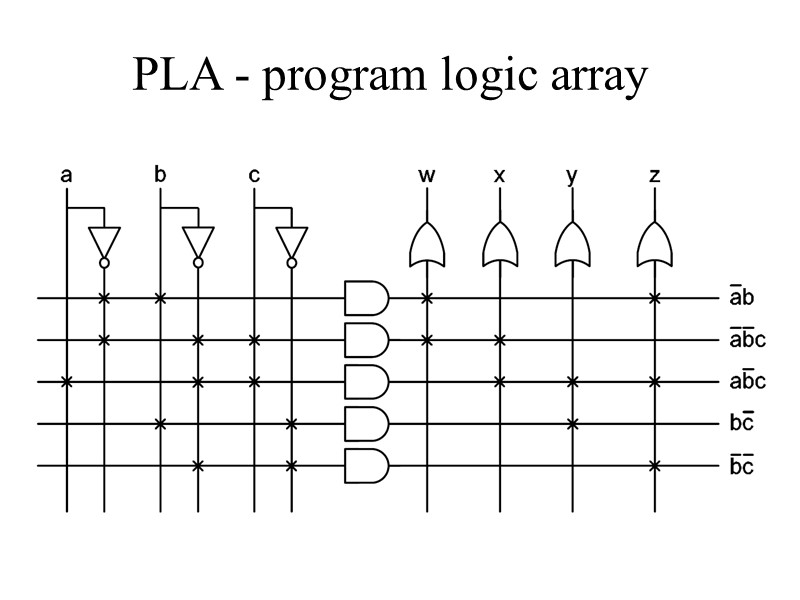

>PLA - program logic array PLA - program logic array

>CPLD – complex programmable logic device, сложные программируемые логические устройства содержат включают в себя CPLD – complex programmable logic device, сложные программируемые логические устройства содержат включают в себя крупные программируемые логические блоки — макроячейки, соединённые с внешними выводами и внутренними шинами. Зашивка хранится в энергонезависимой памяти. При зашивки больших схем применяются несколько микросхем .

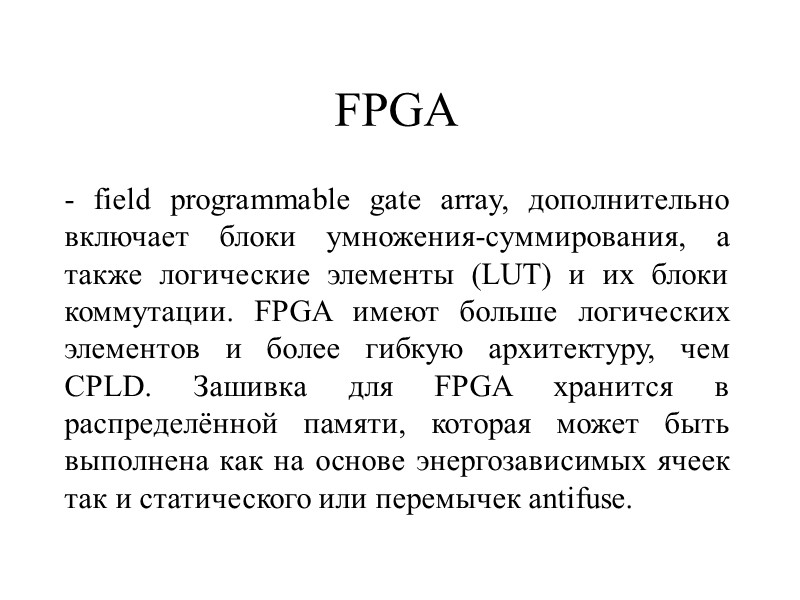

>FPGA - field programmable gate array, дополнительно включает блоки умножения-суммирования, а также логические элементы FPGA - field programmable gate array, дополнительно включает блоки умножения-суммирования, а также логические элементы (LUT) и их блоки коммутации. FPGA имеют больше логических элементов и более гибкую архитектуру, чем CPLD. Зашивка для FPGA хранится в распределённой памяти, которая может быть выполнена как на основе энергозависимых ячеек так и статического или перемычек antifuse.

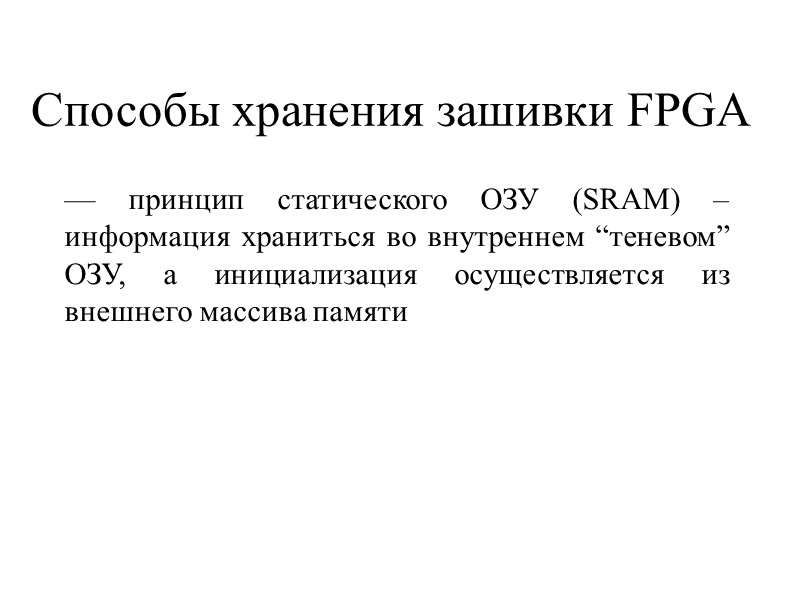

>Способы хранения зашивки FPGA — принцип статического ОЗУ (SRAM) – информация храниться во внутреннем Способы хранения зашивки FPGA — принцип статического ОЗУ (SRAM) – информация храниться во внутреннем “теневом” ОЗУ, а инициализация осуществляется из внешнего массива памяти

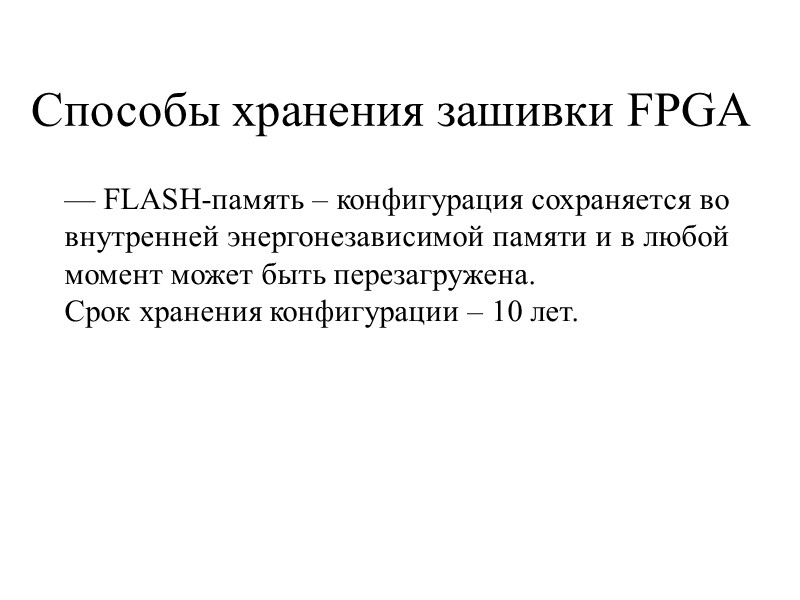

>— FLASH-память – конфигурация сохраняется во внутренней энергонезависимой памяти и в любой момент может — FLASH-память – конфигурация сохраняется во внутренней энергонезависимой памяти и в любой момент может быть перезагружена. Срок хранения конфигурации – 10 лет. Способы хранения зашивки FPGA

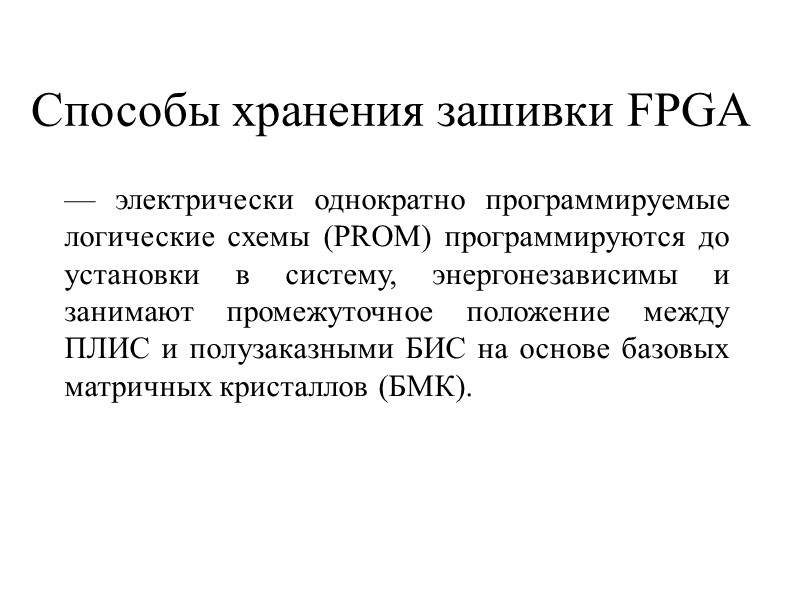

>— электрически однократно программируемые логические схемы (PROM) программируются до установки в систему, энергонезависимы и — электрически однократно программируемые логические схемы (PROM) программируются до установки в систему, энергонезависимы и занимают промежуточное положение между ПЛИС и полузаказными БИС на основе базовых матричных кристаллов (БМК). Способы хранения зашивки FPGA

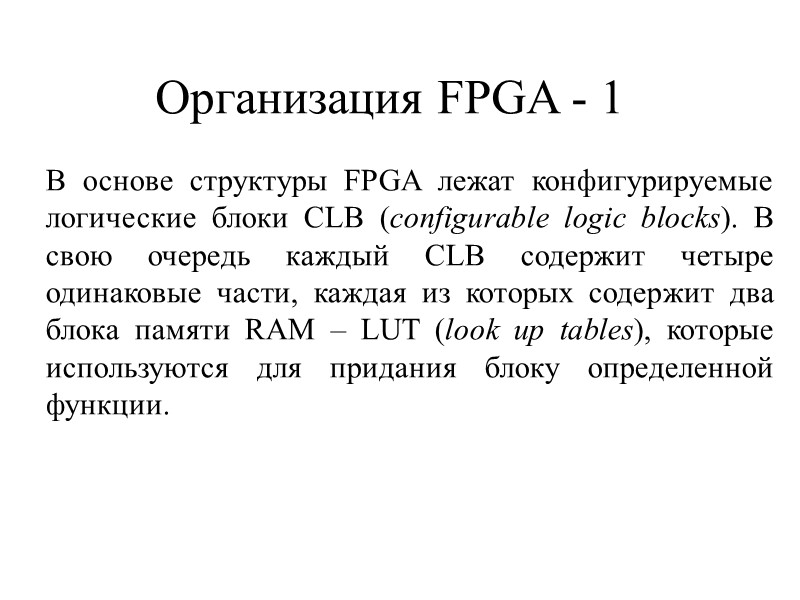

>Организация FPGA - 1 В основе структуры FPGA лежат конфигурируемые логические блоки CLB (configurable Организация FPGA - 1 В основе структуры FPGA лежат конфигурируемые логические блоки CLB (configurable logic blocks). В свою очередь каждый CLB содержит четыре одинаковые части, каждая из которых содержит два блока памяти RAM – LUT (look up tables), которые используются для придания блоку определенной функции.

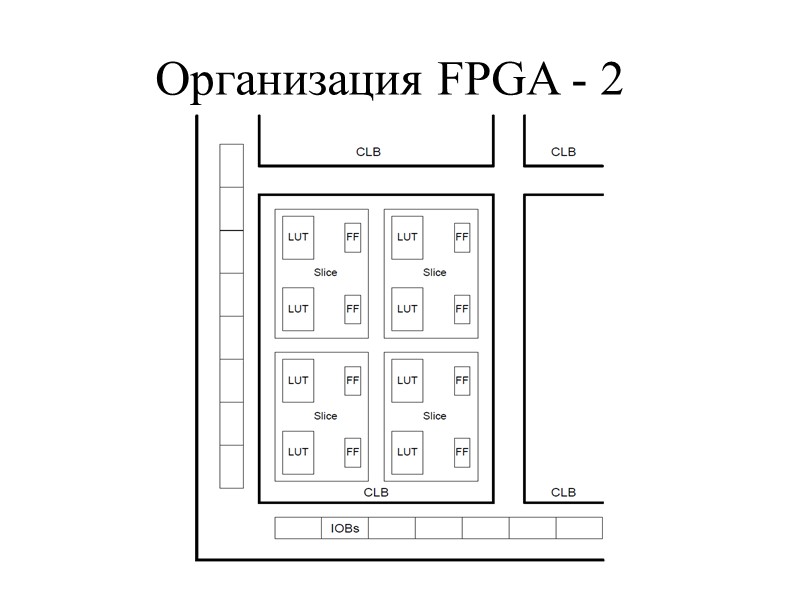

>Организация FPGA - 2 Организация FPGA - 2

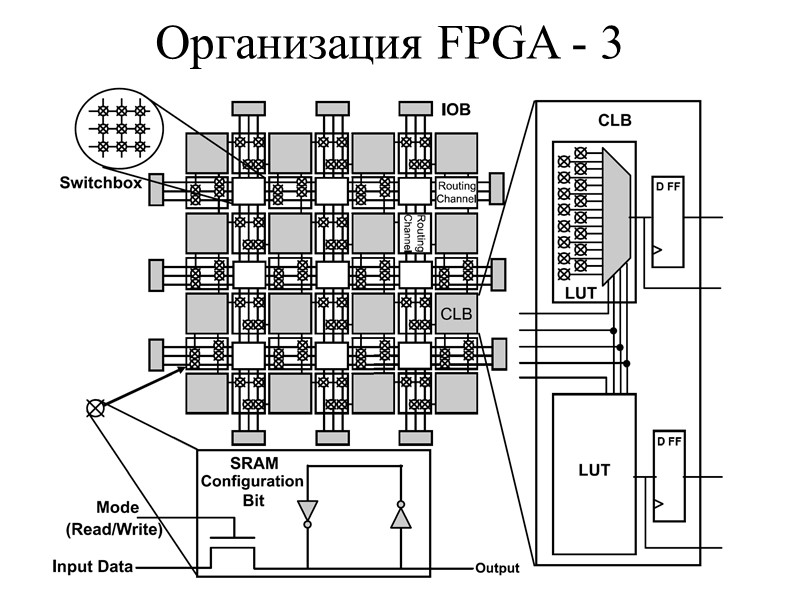

>Организация FPGA - 3 Организация FPGA - 3

>Организация FPGA - 4 Организация FPGA - 4

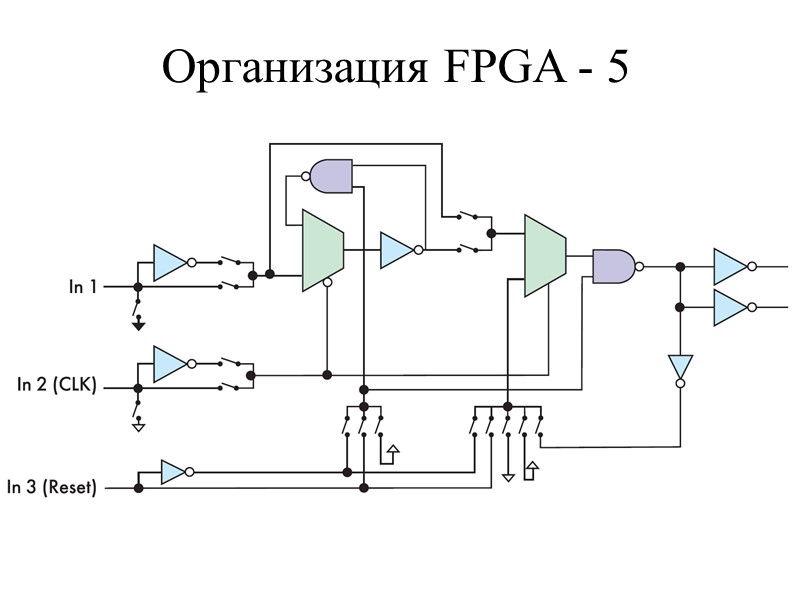

>Организация FPGA - 5 Организация FPGA - 5

>Организация FPGA - 6 Организация FPGA - 6

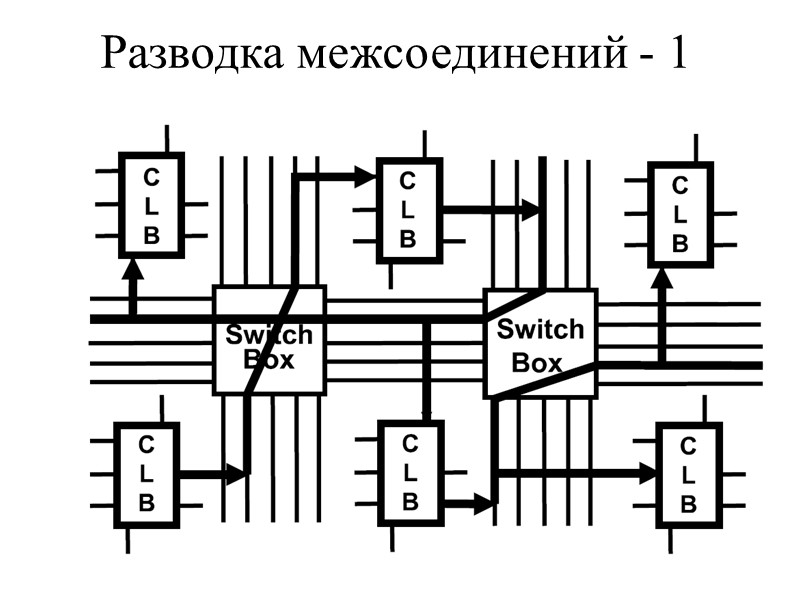

>Разводка межсоединений - 1 Разводка межсоединений - 1

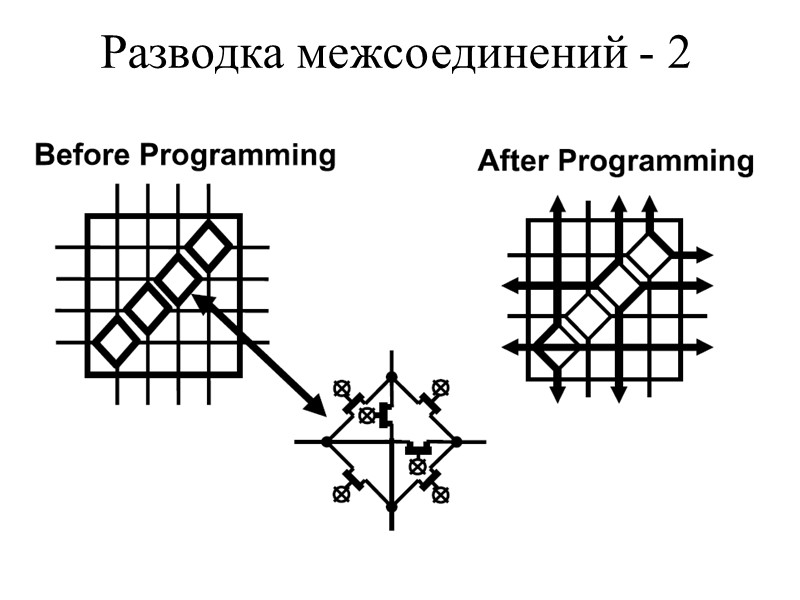

>Разводка межсоединений - 2 Разводка межсоединений - 2

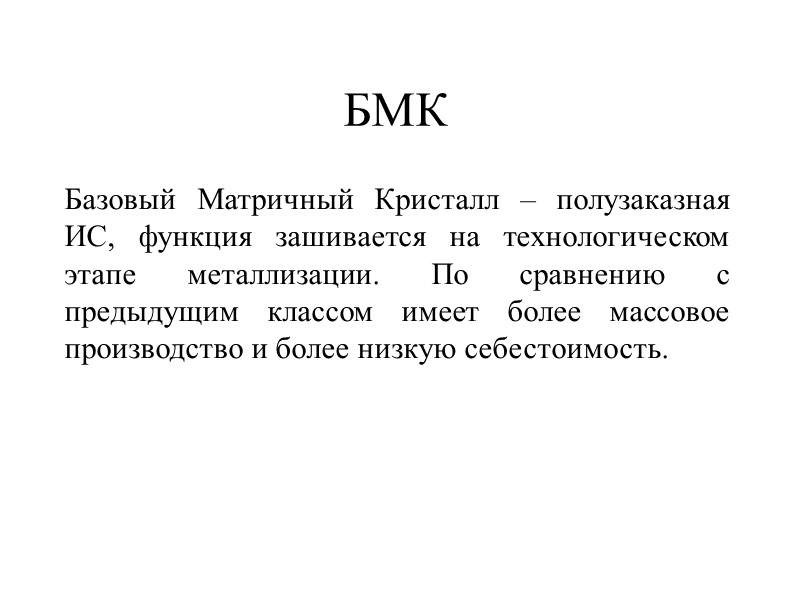

>БМК Базовый Матричный Кристалл – полузаказная ИС, функция зашивается на технологическом этапе металлизации. По БМК Базовый Матричный Кристалл – полузаказная ИС, функция зашивается на технологическом этапе металлизации. По сравнению с предыдущим классом имеет более массовое производство и более низкую себестоимость.

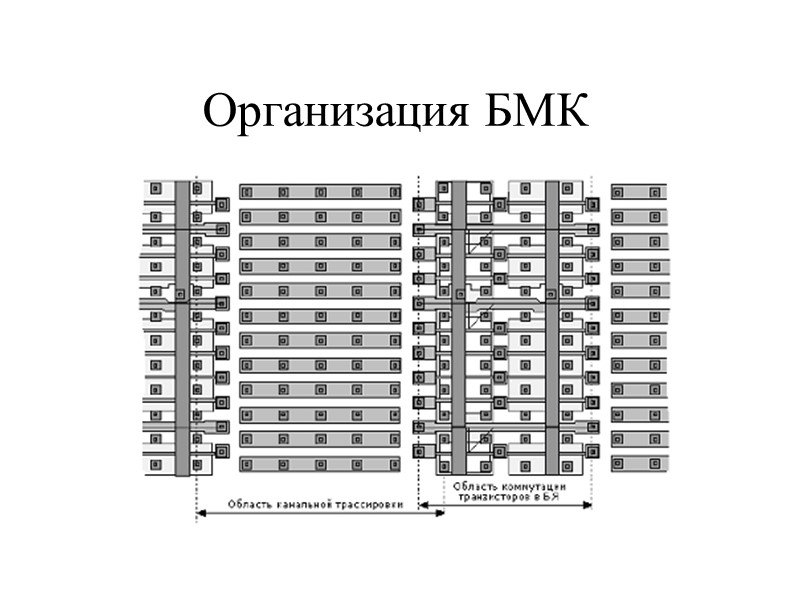

>Организация БМК Организация БМК

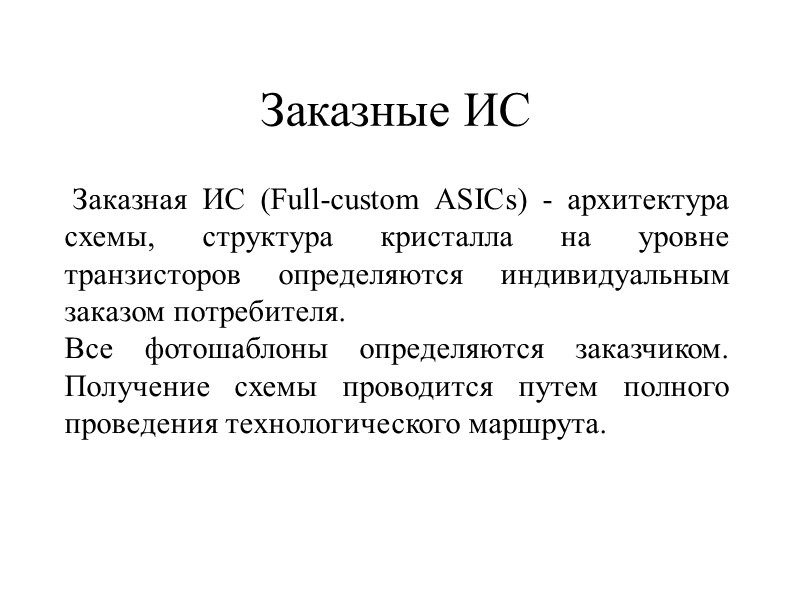

>Заказные ИС  Заказная ИС (Full-custom ASICs) - архитектура схемы, структура кристалла на уровне Заказные ИС Заказная ИС (Full-custom ASICs) - архитектура схемы, структура кристалла на уровне транзисторов определяются индивидуальным заказом потребителя. Все фотошаблоны определяются заказчиком. Получение схемы проводится путем полного проведения технологического маршрута.

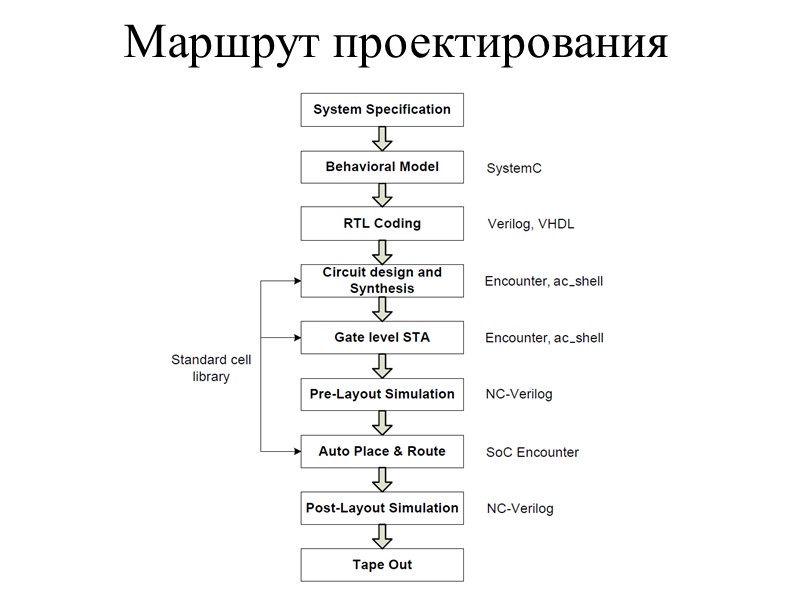

>Маршрут проектирования Маршрут проектирования
