Проектирование составление и издание карт Этапы создания

Проектирование, составление и издание карт

Этапы создания карт § Проведение полевых съемочнокартографических работ § Лабораторное изготовление карт

1. Этап – проектирование карты § Формулировка назначения и определение требований к карте § Подбор, анализ и оценка источников § Изучение территории и особенностей картографируемых явлений § Подготовка программы карты

2. Этап – составление карты (изготовление оригинала) § § § Подготовка и обработка источников Разработка математической основы Разработка содержания карты и легенды Техническое составление оригинала и проведение генерализации Оформление карты Редактирование карты и корректировка на всех стадиях составления

3 этап – подготовка к изданию § Изготовление издательских оригиналов § Изготовление печатных форм и получение проб § Печатание (тиражирование) карты § Редактирование и корректура на всех стадиях подготовки и издания

Программа карты § § § Назначение карты Математическая основа Содержание Способы изображения и формления Принципы генерализации Информационная база, источники и указания по их использованию § Географическая характеристика территории § Технология изготовления карты

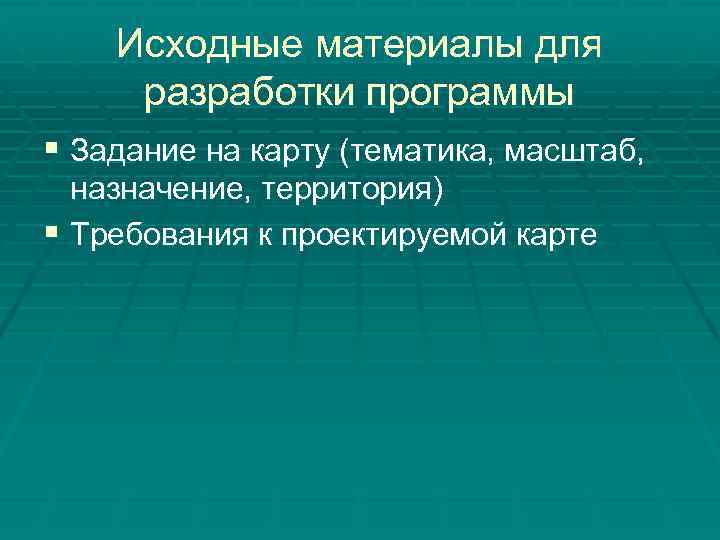

Исходные материалы для разработки программы § Задание на карту (тематика, масштаб, назначение, территория) § Требования к проектируемой карте

§ Разработка содержания § Формулировка принципов картографирования § Определение конкретных элементов содержания § Выбор способов их качественной (количественной) оценки § Способы изображения § Разрабатываются для каждого элемента (явления) § Включают градации шкал, принятые цвета и оттенки, штриховые решения

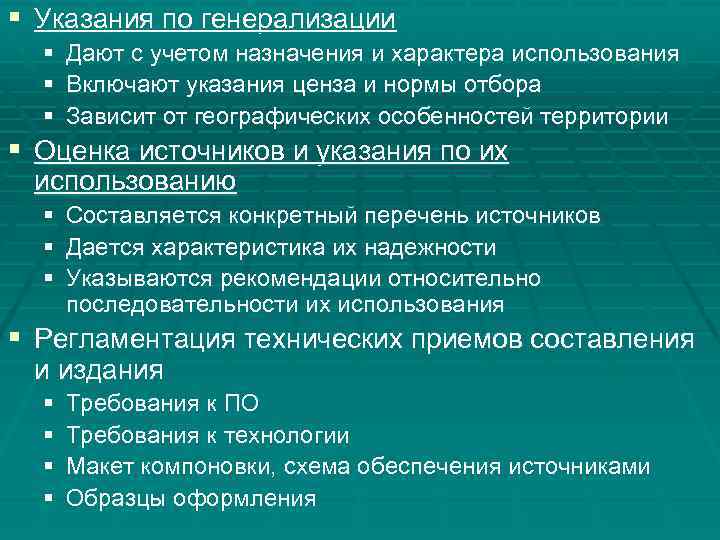

§ Указания по генерализации § § § Дают с учетом назначения и характера использования Включают указания ценза и нормы отбора Зависит от географических особенностей территории § Оценка источников и указания по их использованию § Составляется конкретный перечень источников § Дается характеристика их надежности § Указываются рекомендации относительно последовательности их использования § Регламентация технических приемов составления и издания § § Требования к ПО Требования к технологии Макет компоновки, схема обеспечения источниками Образцы оформления

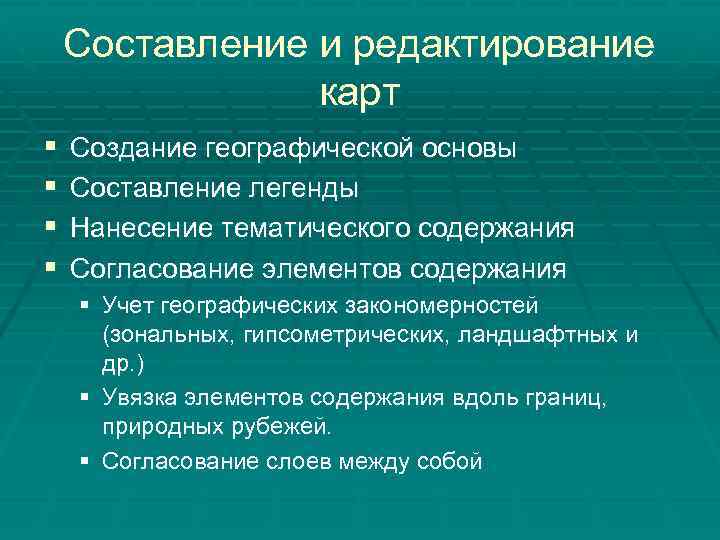

Составление и редактирование карт § § Создание географической основы Составление легенды Нанесение тематического содержания Согласование элементов содержания § Учет географических закономерностей (зональных, гипсометрических, ландшафтных и др. ) § Увязка элементов содержания вдоль границ, природных рубежей. § Согласование слоев между собой

Виды согласования § Взаимная увязка отдельных элементов § § географической соновы Согласование основы и элеменетов тематического содержания Согласование однородных элементов содержания (в пределах одного тематического слоя) Согласование различных элементов содержания (разных слоев) друг с другом Согласование разных карт в составе серии карт или атласе

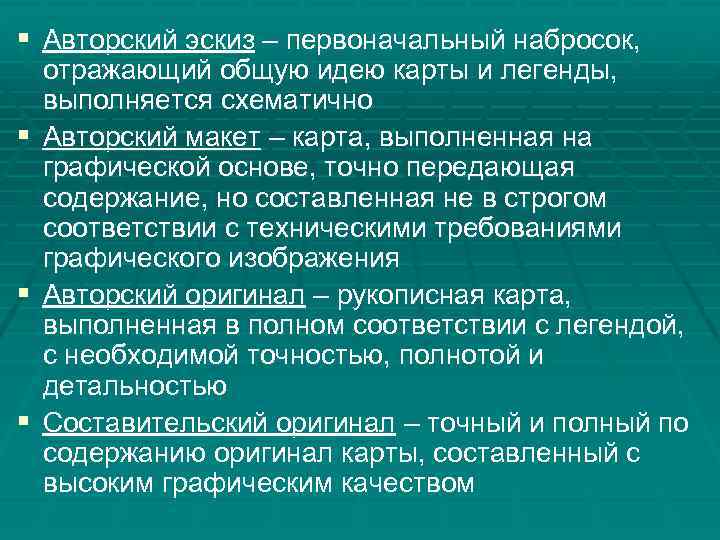

§ Авторский эскиз – первоначальный набросок, § § § отражающий общую идею карты и легенды, выполняется схематично Авторский макет – карта, выполненная на графической основе, точно передающая содержание, но составленная не в строгом соответствии с техническими требованиями графического изображения Авторский оригинал – рукописная карта, выполненная в полном соответствии с легендой, с необходимой точностью, полнотой и детальностью Составительский оригинал – точный и полный по содержанию оригинал карты, составленный с высоким графическим качеством
