Проектирование резервной ВОЛС на участке Павлодар — Железинка

Проектирование резервной ВОЛС на участке Павлодар - Железинка для АО «Казахтелеком»

Целью дипломного проекта является рассмотреть вопросы проектирования строительства ВОЛС на участке Павлодар – Железинка для АО «Казахтелеком» . Для достижения цели проекта необходимо выполнить следующие задачи: 1) анализировать существующее положения сети (на рассматриваемом участке); 2) произвести расчеты информационной нагрузки и пропускной способности линии связи; 3) произвести выбор оптической системы передачи и выбор оптического кабеля; 4) выполнить расчет параметров оптического кабеля, расчет длины регенерационных участков, расчет распределения энергетического потенциала, расчет параметров ВОЛС; 5) рассмотреть вопросы охраны труда и техники безопасности; 6) рассмотреть вопросы охраны окружающей среды; 7) произвести расчет технико-экономических показателей проекта.

Проектирование ВОЛС

Кабель ОКЛ-0, 22 -16 Дисперсия, Цена с НДС Затухание, д. Б Число ОВ пс/(нм км) в $/км Кабель СКО-ДПС-016 Е 04 -04 0, 36 3, 5 16 1 860 0, 36 3, 5 16 1 427 0, 44 3, 5 16 1 982 0. 22 -0, 36 3. 5 16 1 420 СКО-ОПС-016 Е 16 -01 ОКНБ-М 8 Т-10 -0. 21 -16 ОКЛ-0, 22 -16 1 Оптические волокна по ITU-T G. 652 и G. 651, от 4 до 144 шт. 2 Оптический модуль 3 Центральный силовой элемент 4 Заполняющий компаунд модуля 5 Заполняющий компаунд сердечника 6 Скрепляющий слой 7 Упрочняющий слой (1 и более) 8 Защитный шланг полибутилентерефталат (ПБТ) стеклопластик или стальной трос в полиэтиленовой оболочке тиксотропный гель гидрофобный заполнитель капроновые нити и пленка ПЭТ-Э арамидные нити типа "Тварон" или "Кевлар" (могут отсутствовать) полиэтилен или ПВХ, толщиной - 2, 0 мм

Мультиплексор Таблица 1 - Состав мультиплексора N Наименование Обозначение 32 -х портовая трибутарная плата Е 1 шт. 1 2 MBIT TRIB - 120 OHM NTEU 12 AA агрегатная плата STM-4 1 заглушка 9 SATURN EOS UPPER CARD ASSEMBLY NTEU 40 AA верхняя карта питания с интерфейами синхронизации, вн. аварии и пр. 1 5 SATURN EOS LOWER CARD ASSEMBLY NTEU 41 AA нижняя карта питания с интерфейами синхронизации, вн. аварии и пр. 1 6 CABLE ASSY (2 M 120 OHM T/PAIR 15 METRES-SATURN NTEU 4562 кабель для разводки потоков Е 1 на кросс (на 16 потоков) 1 7 CABLE ASSY LOWER(2 M 120 OHM T/PAIR 15 METRES) NTEU 4582 кабель для разводки потоков Е 1 на кросс (на 16 потоков) 1 8 OM 4100/4200 UNIVERSAL SUBRACK универсальный установочный INSTALLATION NTEU 54 AA комплект 1 2 3 4 9 10 11 12 13 14 STM 40 AGG (ESB, SHORT HAUL) NTEU 23 AA SATURN 1" FILLER CARD ASSEMBLY NTEU 30 AA SATURN SUBRACK ASSEMBLY NTEU 60 AA RTU, OPTICAL NET MGT BASE SMALL NTNM 70 ES RTU-OM 4150 NTQJ 90 KR RTU, OM 4150 R 9. 00 CERTIFICATE 1/NE NTQJ 34 VL NORTEL NETWORKS OPTICAL EC-1, RELEASE 19. 0 NTQJ 30 PG HP-UX 11 I OPERATING ENVIRONMENT JUNE 2004 NTNM 36 MA 4 шелф для установки плат 1 лицензия 1 ПО 1

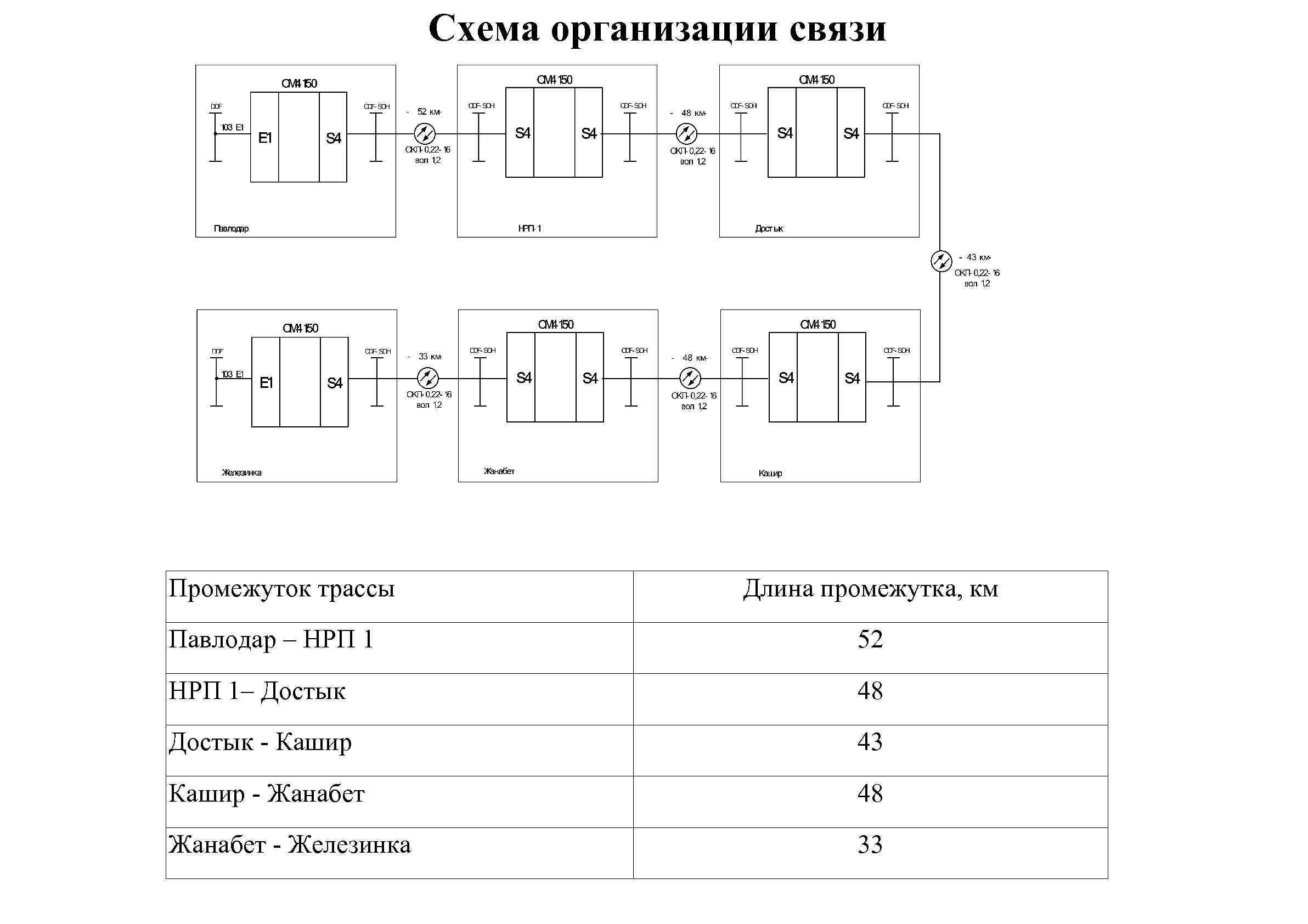

Схема организации связи Промежуток трассы Длина промежутка, км Павлодар – НРП 1 52 НРП 1– Достык 48 Достык - Кашир 43 Кашир - Жанабет 48 Жанабет - Железинка 33

Диаграмма распределения энергетического потенциала

Экономические показатели Наименование Единицы измерения Показатели Капитальные вложения тыс. тенге 45061, 47 Эксплуатационные расходы Доходы тыс. тенге 16602, 2 тыс. тенге 35640, 0 Прибыль от реализации тыс. тенге 19037, 8 Налог на прибыль тыс. тенге 3807, 6 Чистая прибыль тыс. тенге 15230, 2 год 3 Срок окупаемости
