Проектирование, расчет объектов промышленного и граж данского строительства с применением T FLEX и SCAD Анна Дачева Топ. LOGO Системы
Область применения v Проектирование объектов промышленного назначения (ТЭЦ, котельные, инженерные сети, предприятия лесоперерабатывающего комплекса) v Проектирование жилых и общественных зданий www. themegallery. com Топ Системы Company Logo
Назначение v Построение 2 D и 3 D моделей объектов проектирования v Формирование проектной документации на основе 2 D и 3 D моделей v Автоматизированная генерация спецификаций и ведомостей материалов v Формирование базы данных типовых конструктивных решений www. themegallery. com Топ Системы Company Logo

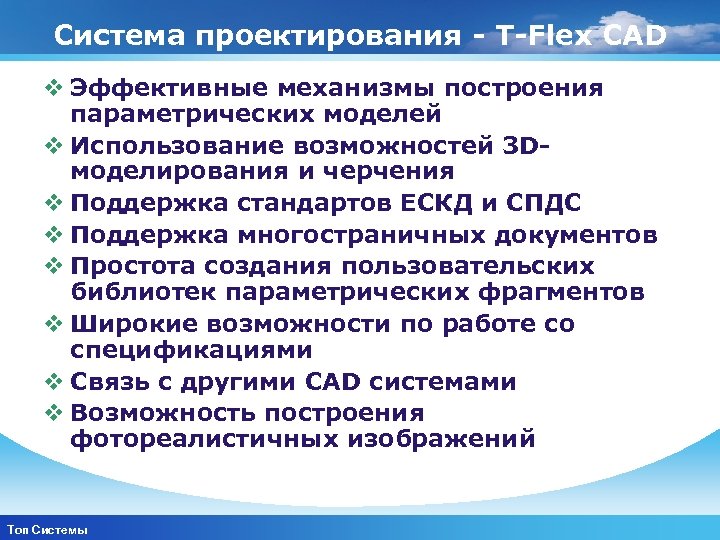

Cистема проектирования T Flex CAD v Эффективные механизмы построения параметрических моделей v Использование возможностей 3 D моделирования и черчения v Поддержка стандартов ЕСКД и СПДС v Поддержка многостраничных документов v Простота создания пользовательских библиотек параметрических фрагментов v Широкие возможности по работе со спецификациями v Связь с другими CAD системами v Возможность построения фотореалистичных изображений www. themegallery. com Топ Системы Company Logo

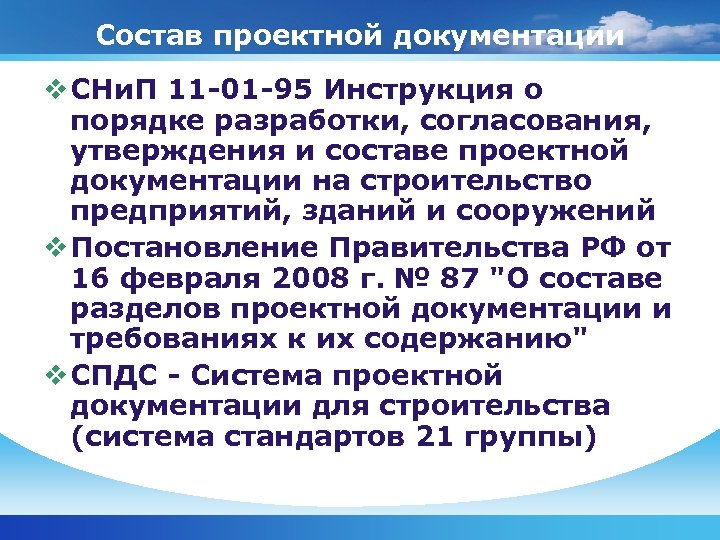

Состав проектной документации v СНи. П 11 01 95 Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений v Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию" v СПДС Система проектной документации для строительства (система стандартов 21 группы) www. themegallery. com Company Logo
Состав графической части проекта Проект Схема планировочной организации земельного участка Архитектурные решения Конструктивные и объемнопланировочные решения Инженерное оборудование Проект Организации строительства Конструкции железобетонные Система электроснабжения Система водоснабжения Конструкции металлические Система водоотведения Отопление, вентиляция тепловые сети Конструкции деревянные Сети связи Технологические решения Конструкции алюминиевые www. themegallery. com Топ Системы Company Logo

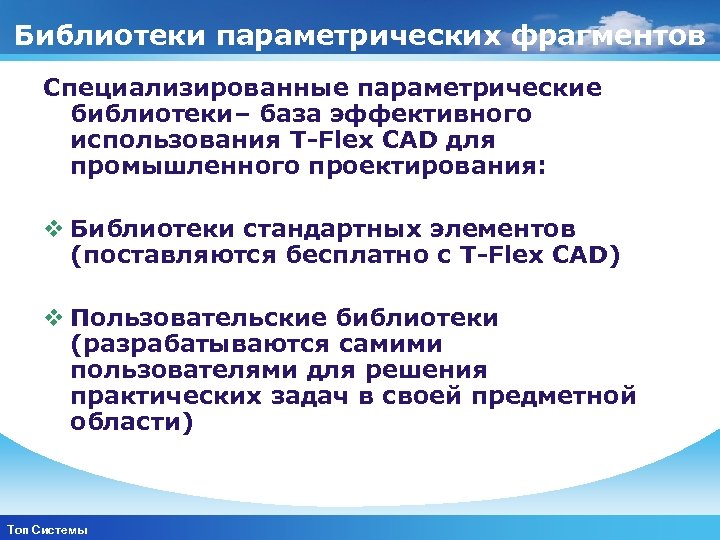

Библиотеки параметрических фрагментов Специализированные параметрические библиотеки– база эффективного использования T Flex CAD для промышленного проектирования: v Библиотеки стандартных элементов (поставляются бесплатно с T Flex CAD) v Пользовательские библиотеки (разрабатываются самими пользователями для решения практических задач в своей предметной области) www. themegallery. com Топ Системы Company Logo

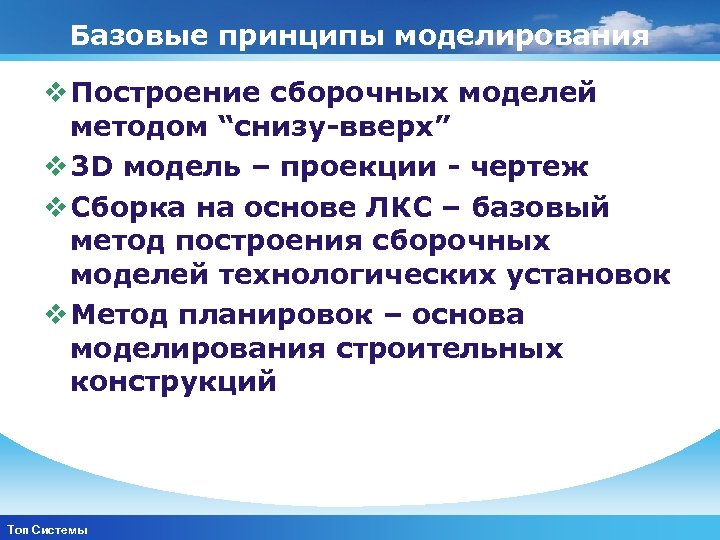

Базовые принципы моделирования v Построение сборочных моделей методом “снизу вверх” v 3 D модель – проекции чертеж v Сборка на основе ЛКС – базовый метод построения сборочных моделей технологических установок v Метод планировок – основа моделирования строительных конструкций www. themegallery. com Топ Системы Company Logo
Проектирование “снизу вверх” www. themegallery. com Топ Системы Company Logo

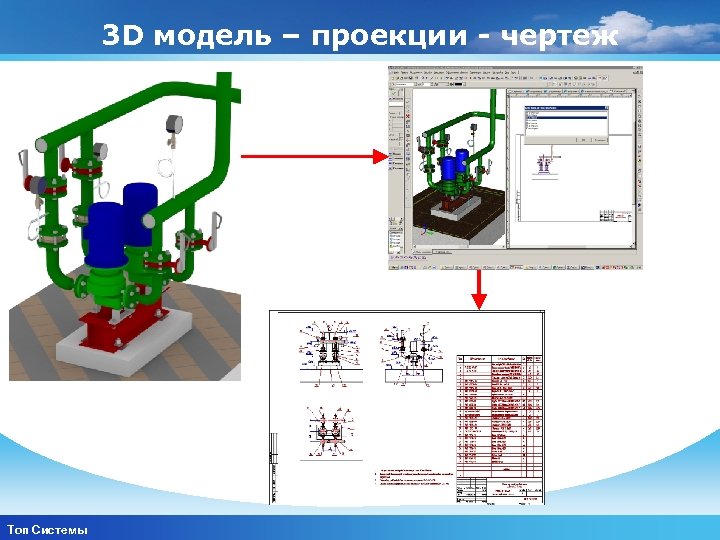

3 D модель – проекции чертеж www. themegallery. com Топ Системы Company Logo
Метод планировок www. themegallery. com Топ Системы Company Logo

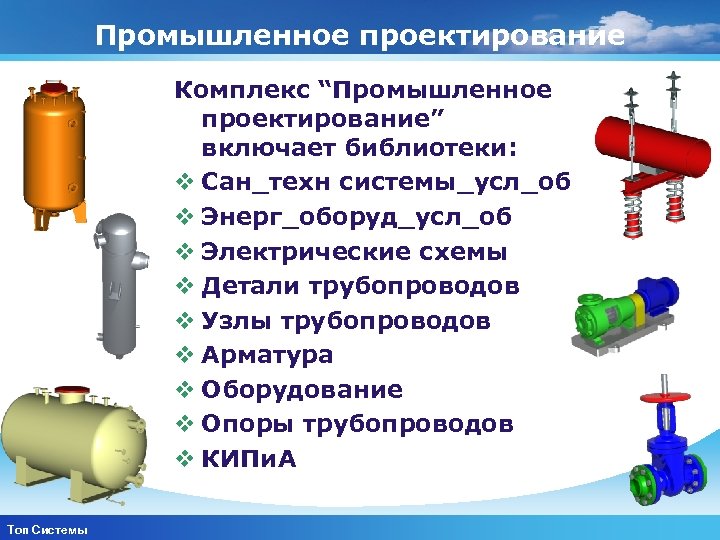

Промышленное проектирование Комплекс “Промышленное проектирование” включает библиотеки: v Сан_техн системы_усл_об v Энерг_оборуд_усл_об v Электрические схемы v Детали трубопроводов v Узлы трубопроводов v Арматура v Оборудование v Опоры трубопроводов v КИПи. А www. themegallery. com Топ Системы Company Logo
Создание схем Библиотека “Энерг_оборуд_усл_об” 90 фрагментов условных обозначений по ГОСТ 21. 403 80 “Обозначения условные графические в схемах. Оборудование энергетическое”, ГОСТ 2. 780 96 “Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические” Библиотека “Сан_техн системы_усл_об” – более 100 фрагментов условных обозначений по ГОСТ 21. 205 93 “Условные обозначения элементов санитарно технических систем “ и ГОСТ 21. 206 93 “Условные обозначения трубопроводов” www. themegallery. com Топ Системы Company Logo
Библиотека “Трубопроводная арматура” В библиотеку включены более 100 фрагментов моделей общепромышленной и энергетической арматуры заводов изготовителей: v ОАО Сибэнергомаш v ПО Красный котельщик v ЗАО Армагус v Благовещенский арматурный завод v ОАО Тяжпромарматура г. Алексин v ЗАО Арматэк v Семеновский арматурный завод v Запорожский арматурный завод v Кролевецкий арматурный завод v НПО Знамя труда им. И. И. Лепсе www. themegallery. com Топ Системы Company Logo

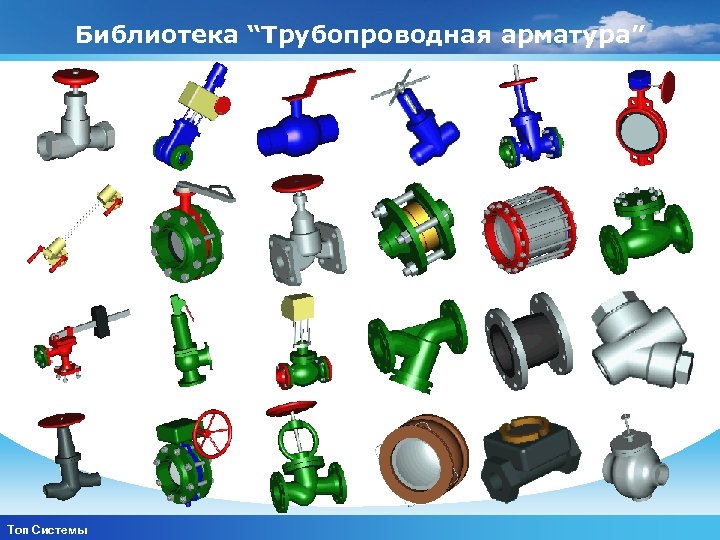

Библиотека “Трубопроводная арматура” www. themegallery. com Топ Системы Company Logo
Библиотека “КИПи. А” используется при построении моделей технологических трубопроводов и трубопроводов пара и горячей воды. В библиотеку включены фрагменты наиболее распространенных приборов КИПи. А: v манометры, v стрелочные термометры, v отборные устройства, v вварыши для установки датчиков и приборов КИПи. А www. themegallery. com Топ Системы Company Logo

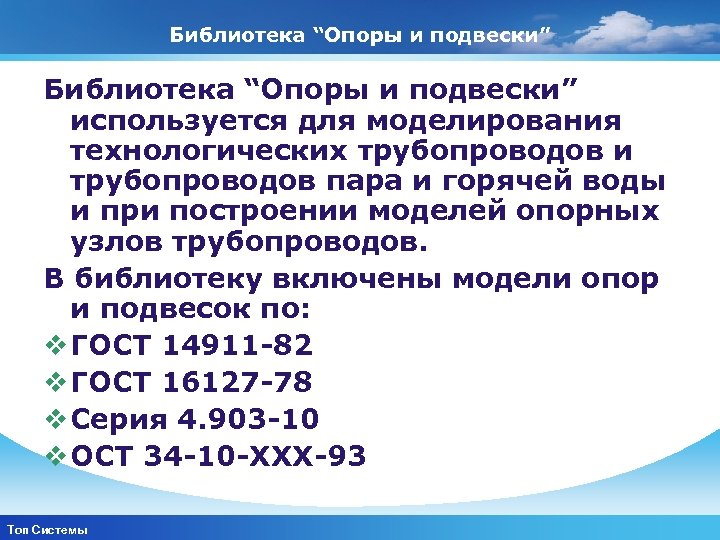

Библиотека “Опоры и подвески” используется для моделирования технологических трубопроводов и трубопроводов пара и горячей воды и при построении моделей опорных узлов трубопроводов. В библиотеку включены модели опор и подвесок по: v ГОСТ 14911 82 v ГОСТ 16127 78 v Серия 4. 903 10 v ОСТ 34 10 XXX 93 www. themegallery. com Топ Системы Company Logo

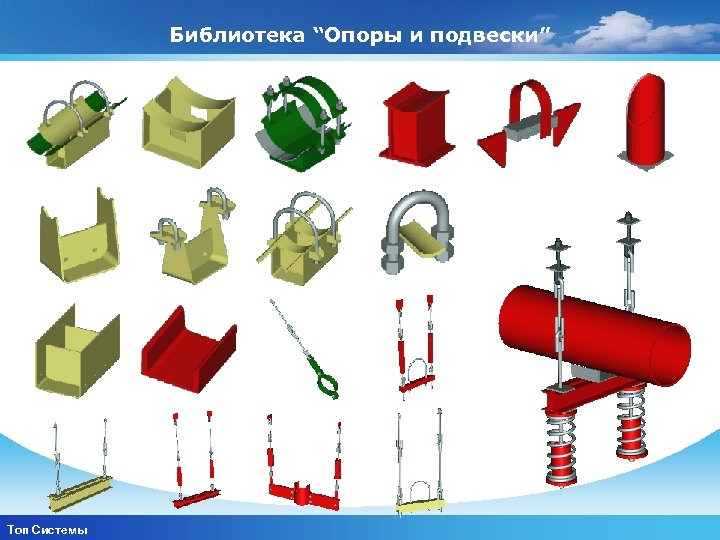

Библиотека “Опоры и подвески” www. themegallery. com Топ Системы Company Logo

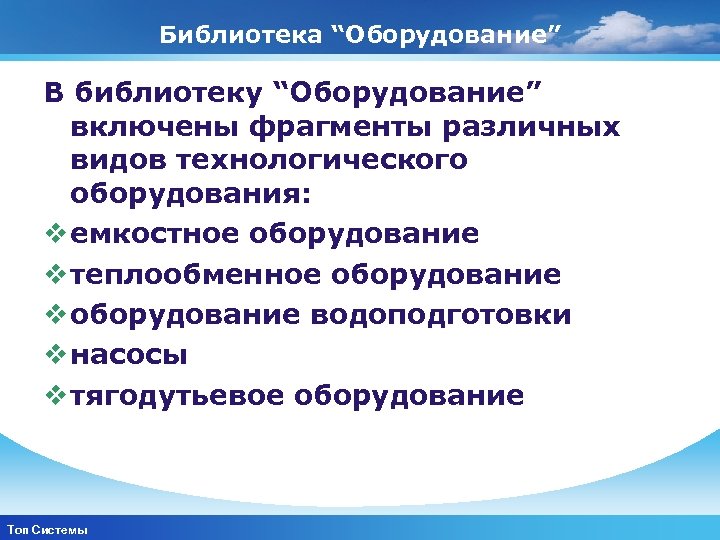

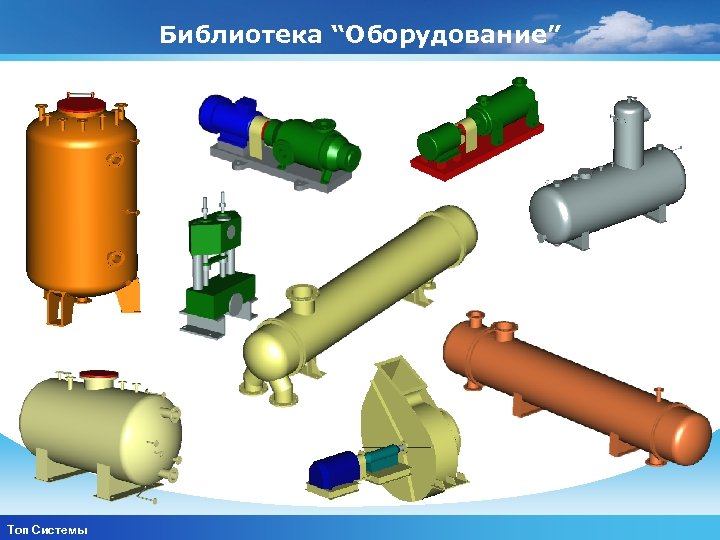

Библиотека “Оборудование” В библиотеку “Оборудование” включены фрагменты различных видов технологического оборудования: v емкостное оборудование v теплообменное оборудование v оборудование водоподготовки v насосы v тягодутьевое оборудование www. themegallery. com Топ Системы Company Logo
Библиотека “Оборудование” www. themegallery. com Топ Системы Company Logo
Проектирование зданий и сооружений Комплекс “Проектирование зданий и сооружений” включает библиотеки: v Фундаменты v Прокат v Типовые сборки v Лестницы по косоурам v Элементы оформления v Сборные ЖБК www. themegallery. com Топ Системы Company Logo
Библиотека “Фундаменты” www. themegallery. com Топ Системы Company Logo

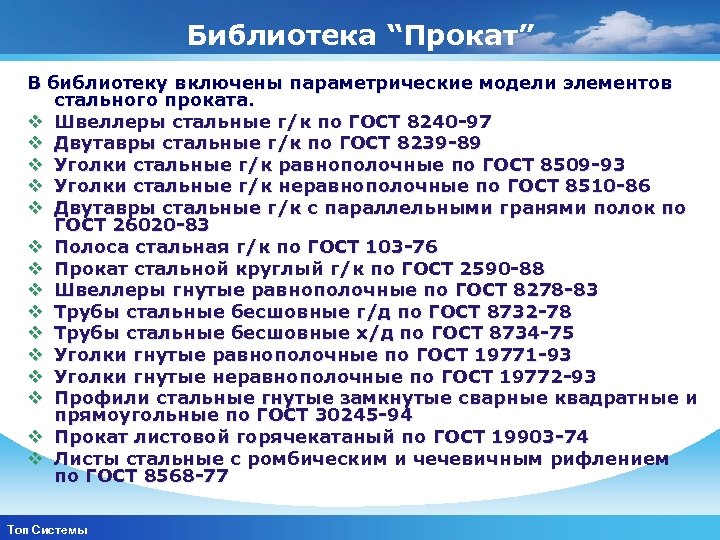

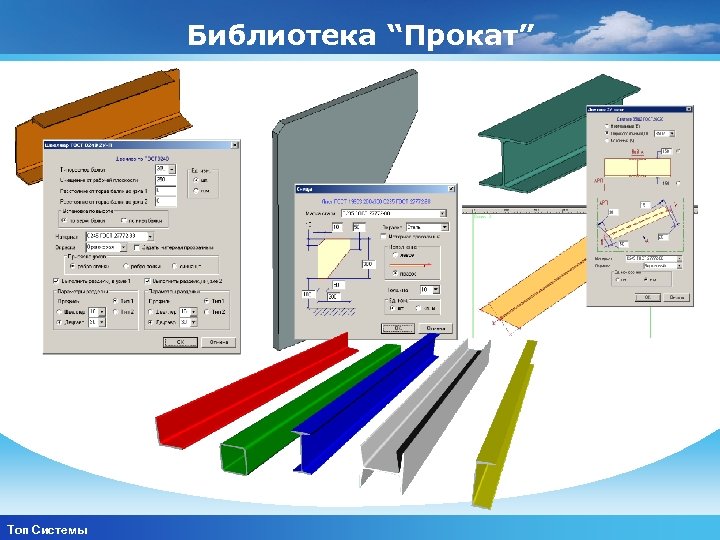

Библиотека “Прокат” В библиотеку включены параметрические модели элементов стального проката. v Швеллеры стальные г/к по ГОСТ 8240 97 v Двутавры стальные г/к по ГОСТ 8239 89 v Уголки стальные г/к равнополочные по ГОСТ 8509 93 v Уголки стальные г/к неравнополочные по ГОСТ 8510 86 v Двутавры стальные г/к с параллельными гранями полок по ГОСТ 26020 83 v Полоса стальная г/к по ГОСТ 103 76 v Прокат стальной круглый г/к по ГОСТ 2590 88 v Швеллеры гнутые равнополочные по ГОСТ 8278 83 v Трубы стальные бесшовные г/д по ГОСТ 8732 78 v Трубы стальные бесшовные х/д по ГОСТ 8734 75 v Уголки гнутые равнополочные по ГОСТ 19771 93 v Уголки гнутые неравнополочные по ГОСТ 19772 93 v Профили стальные гнутые замкнутые сварные квадратные и прямоугольные по ГОСТ 30245 94 v Прокат листовой горячекатаный по ГОСТ 19903 74 v Листы стальные с ромбическим и чечевичным рифлением по ГОСТ 8568 77 www. themegallery. com Топ Системы Company Logo
Библиотека “Прокат” www. themegallery. com Топ Системы Company Logo

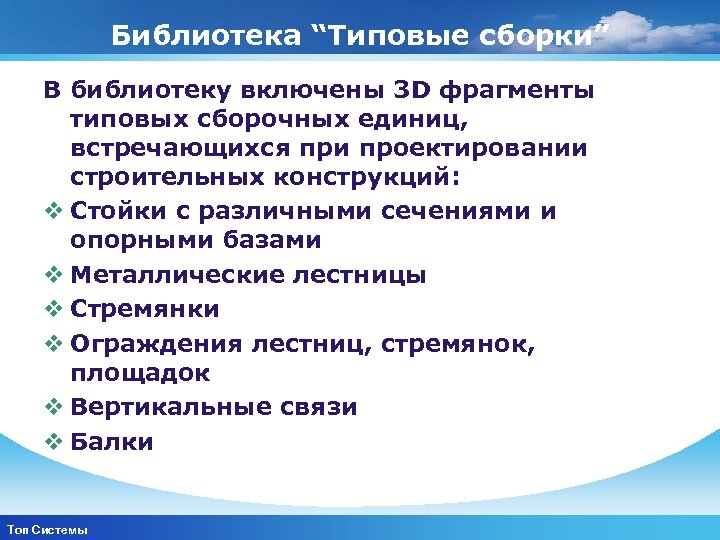

Библиотека “Типовые сборки” В библиотеку включены 3 D фрагменты типовых сборочных единиц, встречающихся при проектировании строительных конструкций: v Стойки с различными сечениями и опорными базами v Металлические лестницы v Стремянки v Ограждения лестниц, стремянок, площадок v Вертикальные связи v Балки www. themegallery. com Топ Системы Company Logo
Библиотека “Типовые сборки” www. themegallery. com Топ Системы Company Logo
Библиотека “Лестницы по косоурам” В библиотеку включены параметрические модели сборных ж/б лестниц на металлических косоурах, используемые при проектировании каркасов зданий www. themegallery. com Топ Системы Company Logo
Комплекс библиотек “Сборные ЖБК” v Серия 1. 411. 1 2/91 Свайные фундаменты v Серия 1. 020 1 Колонны для зданий с высотой этажа 3. 3, 3. 6, 4. 2, 4. 8, 5. 4, 6. 0 м v Серия 1. 020 1 Ригели высотой 450, 600 мм v Серия 1. 020 1 Диафрагмы жесткости v Серия 1. 020 1 Связи стальные v Серия 1. 041. 1 3 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий v Серия 1. 042. 1 2 Сборные железобетонные плиты перекрытий типа "ТТ" и "Т" для многоэтажных общественных и производственных зданий v Серия 1. 442. 1 1. 87 Плиты перекрытий железобетонные ребристые высотой 400 мм, укладываемые на полки ригелей v Серия 1. 050. 9 4. 93 Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий www. themegallery. com Топ Системы Company Logo

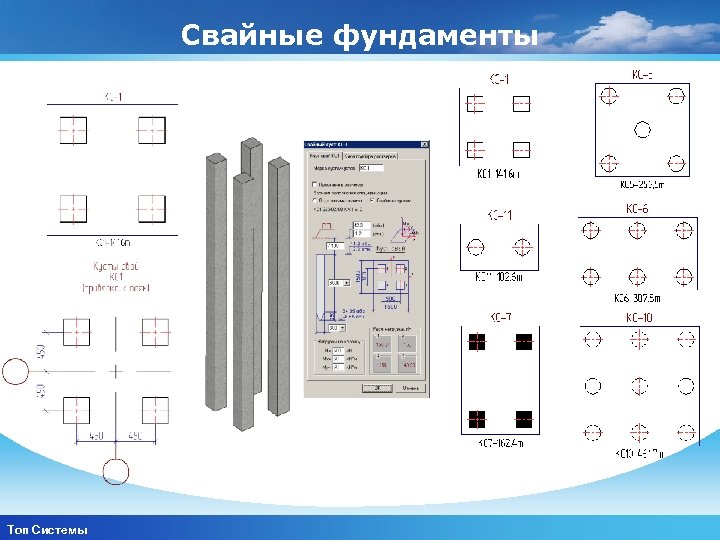

Свайные фундаменты www. themegallery. com Топ Системы Company Logo

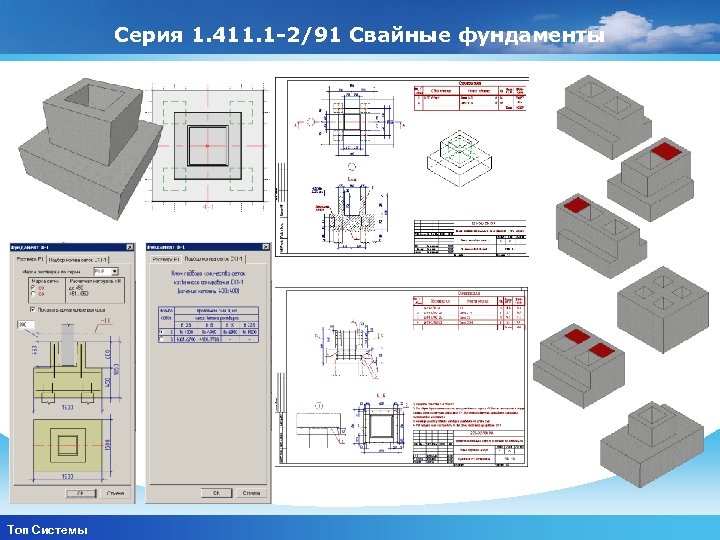

Серия 1. 411. 1 2/91 Свайные фундаменты www. themegallery. com Топ Системы Company Logo
Серия 1. 020 1 Колонны для зданий с высотой этажа 3. 3, 3. 6, 4. 2, 4. 8, 5. 4, 6. 0 м www. themegallery. com Топ Системы Company Logo

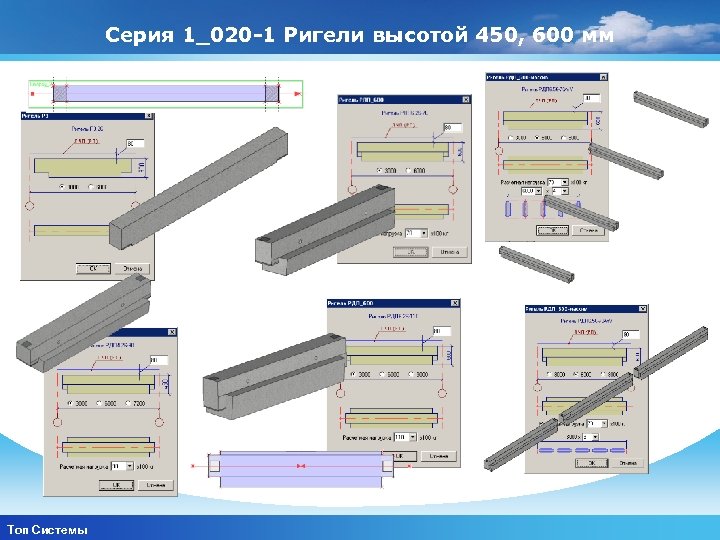

Серия 1_020 1 Ригели высотой 450, 600 мм www. themegallery. com Топ Системы Company Logo

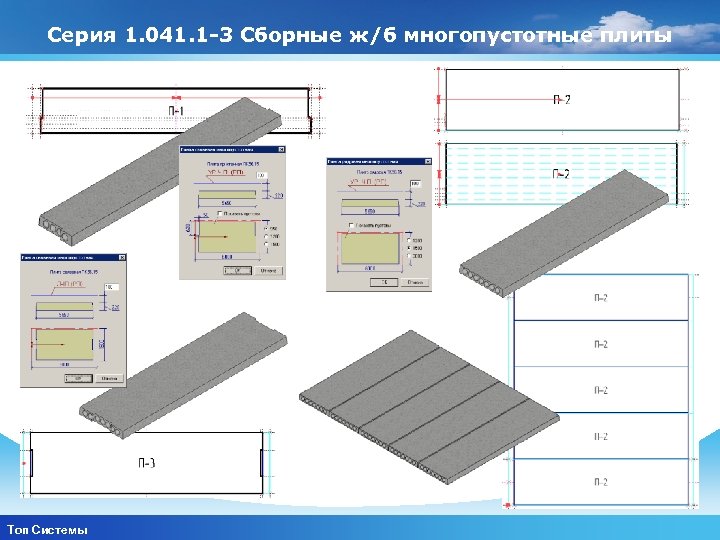

Серия 1. 041. 1 3 Сборные ж/б многопустотные плиты www. themegallery. com Топ Системы Company Logo

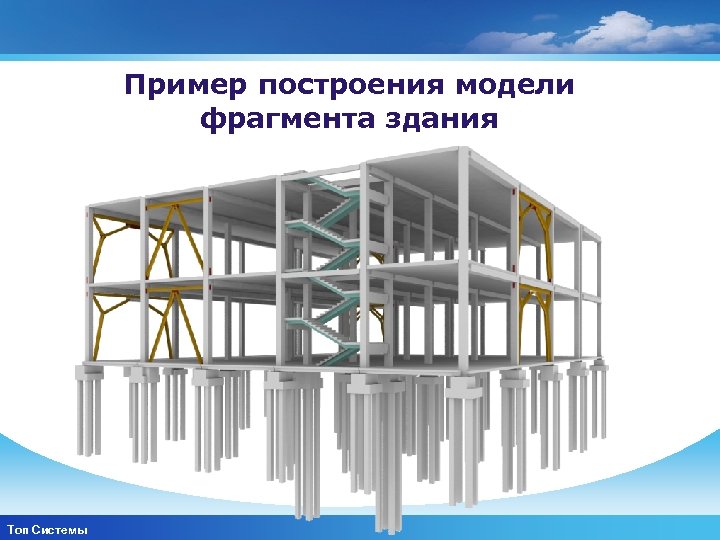

Пример построения модели фрагмента здания www. themegallery. com Топ Системы Company Logo
Координатная сетка – основа модели www. themegallery. com Топ Системы Company Logo

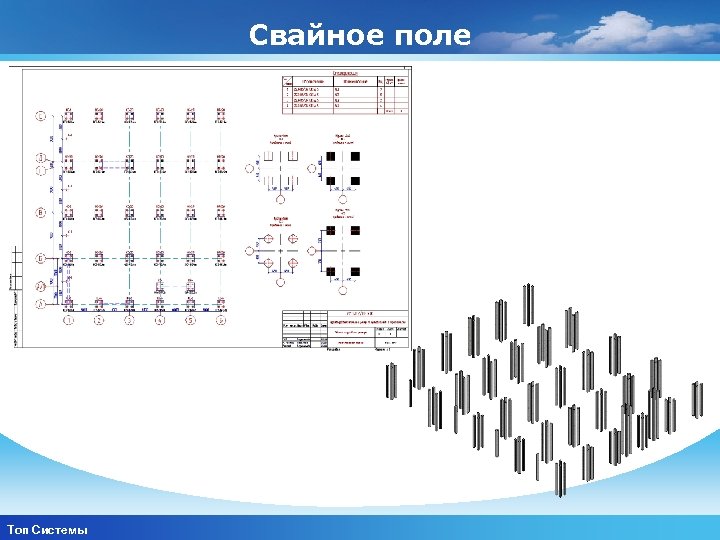

Свайное поле www. themegallery. com Топ Системы Company Logo

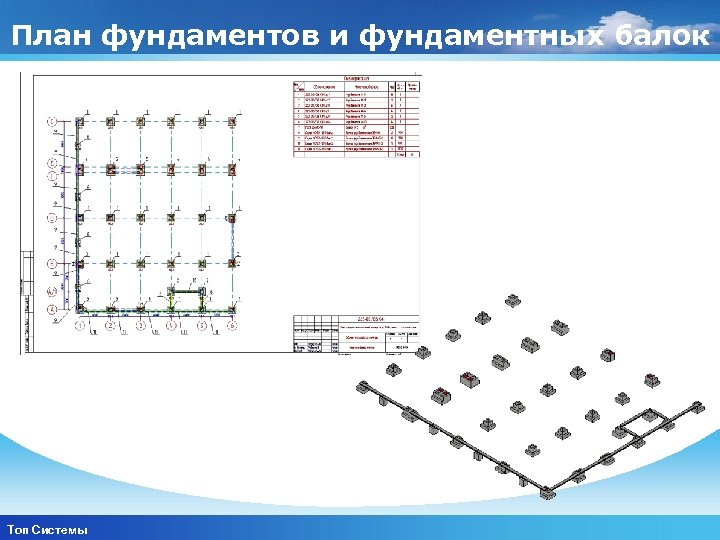

План фундаментов и фундаментных балок www. themegallery. com Топ Системы Company Logo

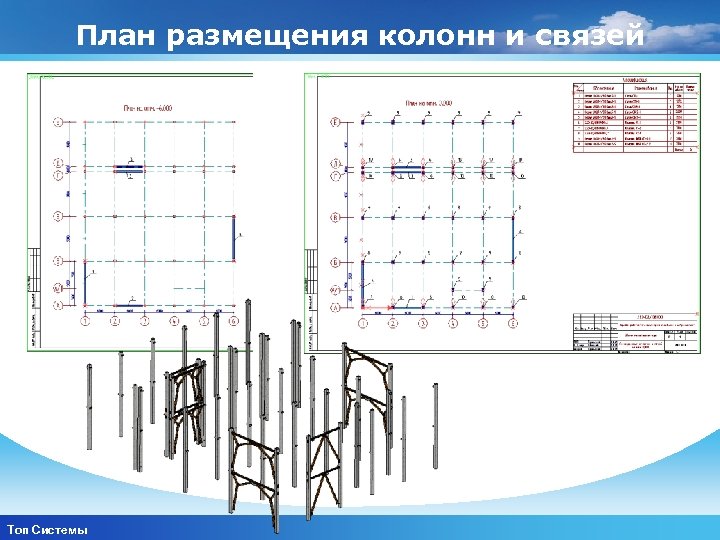

План размещения колонн и связей www. themegallery. com Топ Системы Company Logo

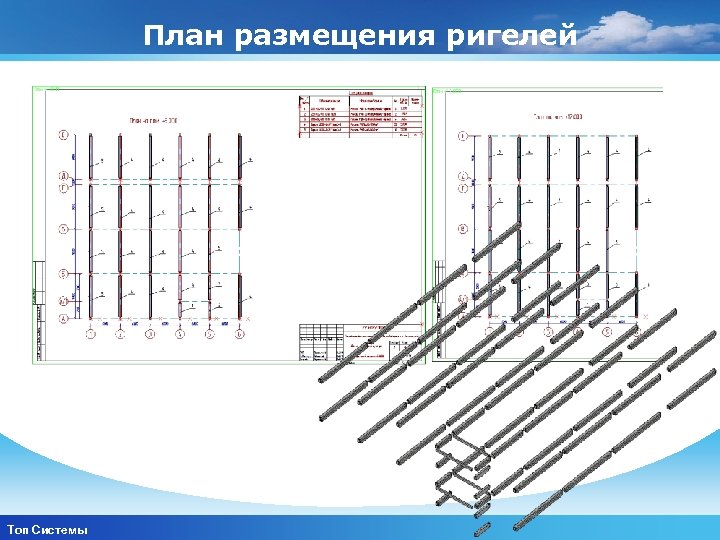

План размещения ригелей www. themegallery. com Топ Системы Company Logo
План размещения плит перекрытия и монолитных участков www. themegallery. com Топ Системы Company Logo

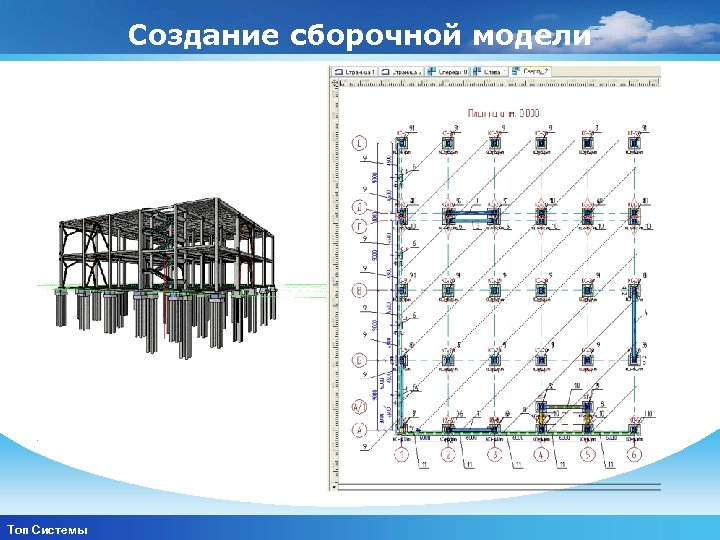

Создание сборочной модели www. themegallery. com Топ Системы Company Logo

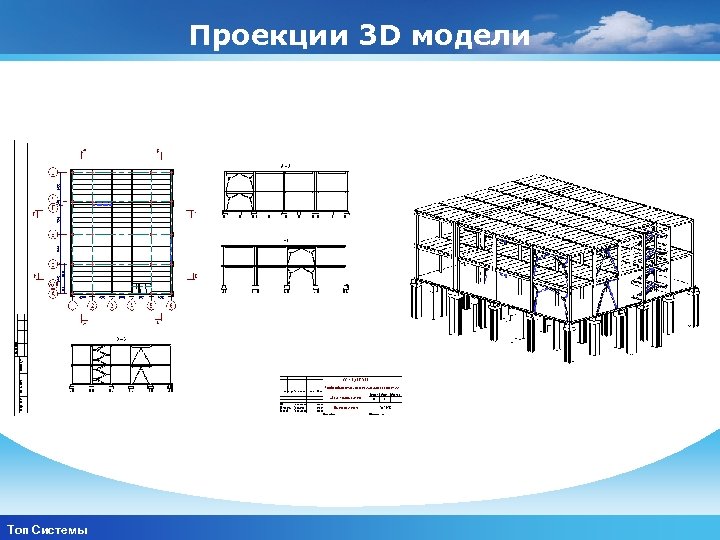

Проекции 3 D модели www. themegallery. com Топ Системы Company Logo
Примеры проектов Проект 223/07 ”Торгово-развлекательный комплекс” Проект 217 -01 ”Торгово-административное здание на пересечении ул. Садовой и проезда Приорова в г. Архангельске” www. themegallery. com Топ Системы Проект 220 -01 ” Многоэтажная жилая вставка к дому № 98 по ул. Выучейского в г. Архангельске” Company Logo
Примеры проектов Проект 240 -01 Реконструкция муниципальной котельной ПМК в с. Холмогоры Архангельской области Проект 207 -01. Реконструкция пароконденсатной системы Архангельского фанерного завода, г. Новодвинск www. themegallery. com Топ Системы Проект 210 -01 К Водогрейная котельная на биотопливе 18 МВт пос. Североонежск, Плесецкий р-он, Архангельской обл. Company Logo
