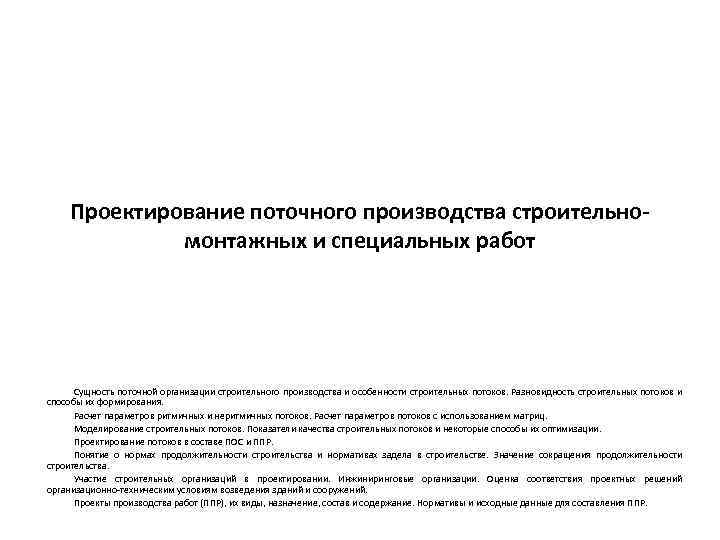

Проектирование поточного производства строительномонтажных и специальных работ Сущность поточной организации строительного производства и особенности строительных потоков. Разновидность строительных потоков и способы их формирования. Расчет параметров ритмичных и неритмичных потоков. Расчет параметров потоков с использованием матриц. Моделирование строительных потоков. Показатели качества строительных потоков и некоторые способы их оптимизации. Проектирование потоков в составе ПОС и ППР. Понятие о нормах продолжительности строительства и нормативах задела в строительстве. Значение сокращения продолжительности строительства. Участие строительных организаций в проектировании. Инжиниринговые организации. Оценка соответствия проектных решений организационно техническим условиям возведения зданий и сооружений. Проекты производства работ (ППР), их виды, назначение, состав и содержание. Нормативы и исходные данные для составления ППР.
Рекомендуемая литература 1. Будников М. С. Основы поточного строительства, К. , 1961 2. Будников М. С. Технология и организация возведения зданий и сооружений, К. , 1964 (совм. с А. П. Обозным). 3. Параубек, Г. Э. За высокое качество строительства. Москва : Госстройиздат, 1961.
Методы возведения Существуют три основных метода строительства зданий или производства СМР работ : 1) последовательный; 2) параллельный; 3) поточный Последовательный метод : при возведении здания бригада рабочих выполняет каждую следующую работу только после окончания предыдущей. Общая продолжительность строительства здания равна сумме продолжительностей производства отдельных видов работ. Продолжительность строительства Захватки 1 2 3 4 5 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
Параллельный метод : при возведении здания бригады рабочих одновременно выполняют ряд работ на отдельном здании или возводят несколько однотипных зданий. Общая продолжительность строительства отдельного здания равна времени выполнения всех работ, но при этом в m раз возрастает потребность в рабочих для одновременной работы. Продолжительность строительства Захватки 1 2 3 4 5 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
Поточный метод: сочетает в себе достоинства последовательного и параллельного методов и исключает их недостатки. При этом методе общая продолжительность строительства будет значительно меньше, чем при последовательном методе, но и интенсивность использования рабочих окажется меньше, чем при параллельном методе. Продолжительность строительства Захватки 1 2 3 4 5 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
Основы поточной организации строительства Поточным методом организации строительства обеспечивается планомерный, ритмичный выпуск готовой строительной продукции (законченных зданий, сооружений, видов работ и т. п. ) на основе непрерывной и равномерной работы трудовых коллективов (бригад, потоков) неизменного состава, снабжен ных своевременной и комплектной поставкой всех необходимых материально технических ресурсов. Последовательный метод строительства предполагает максимальную продолжительность работ, так как общий срок строительства равен произведению времени возведения одного дома на их число. Параллельный метод обеспечивает минимальную продолжи тельность, так как срок строительства равен сроку сооружения одного дома. Поточный метод сохраняет преимущества обоих методов, однородные процессы выполняют последовательно друг за другом, а разнородные — параллельно

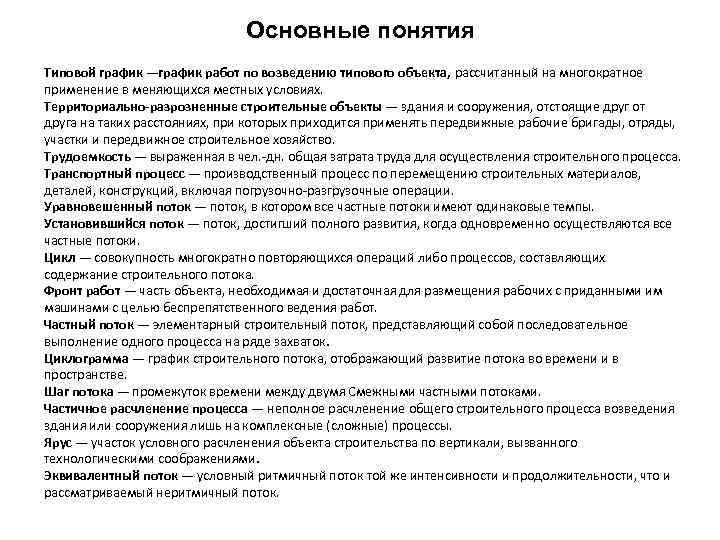

Основные понятия Типовой график —график работ по возведению типового объекта, рассчитанный на многократное применение в меняющихся местных условиях. Территориально-разрозненные строительные объекты — здания и сооружения, отстоящие друг от друга на таких расстояниях, при которых приходится применять передвижные рабочие бригады, отряды, участки и передвижное строительное хозяйство. Трудоемкость — выраженная в чел. дн. общая затрата труда для осуществления строительного процесса. Транспортный процесс — производственный процесс по перемещению строительных материалов, деталей, конструкций, включая погрузочно разгрузочные операции. Уравновешенный поток — поток, в котором все частные потоки имеют одинаковые темпы. Установившийся поток — поток, достигший полного развития, когда одновременно осуществляются все частные потоки. Цикл — совокупность многократно повторяющихся операций либо процессов, составляющих содержание строительного потока. Фронт работ — часть объекта, необходимая и достаточная для размещения рабочих с приданными им машинами с целью беспрепятственного ведения работ. Частный поток — элементарный строительный поток, представляющий собой последовательное выполнение одного процесса на ряде захваток. Циклограмма — график строительного потока, отображающий развитие потока во времени и в пространстве. Шаг потока — промежуток времени между двумя Смежными частными потоками. Частичное расчленение процесса — неполное расчленение общего строительного процесса возведения здания или сооружения лишь на комплексные (сложные) процессы. Ярус — участок условного расчленения объекта строительства по вертикали, вызванного технологическими соображениями. Эквивалентный поток — условный ритмичный поток той же интенсивности и продолжительности, что и рассматриваемый неритмичный поток.

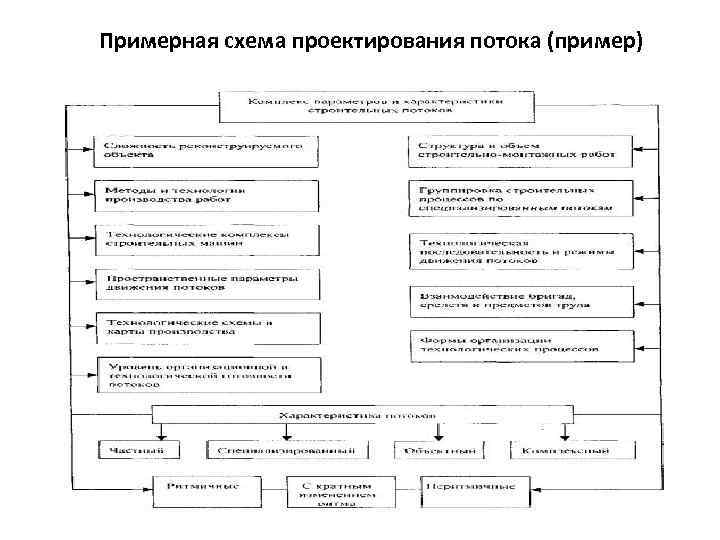

Примерная схема проектирования потока (пример)
Принципы проектирования поточного производства. Сущность в расчленении производственного процесса на составляющие элементы для последующей их взаимной увязки. Основным принципом поточного метода являются непрерывность и ритмичность процесса, что достигается строгой очередностью работы бригад (каждая бригада подготавливает фронт работ следующей за ней бригаде, выполняющей другие виды работ), а также соответствующим расчетом элементов потока (ритм, шаг, интенсивность и др. , состав бригад и их техническое оснащение) 9
Проектирование потоков Задача проектирования – определение таких параметров, которые с использованием рациональной технологии и организации работ обеспечивают общую продолжительность строительства комплекса в пределах нормативной (проектной) и непрерывную занятость исполнителей (рабочих, машин, механизмов ). Порядок проектирования организации поточного производства : 1. Выявление объектов, близких между собой по объёмно планировочным и конструктивным решениям, технологии их возведения. 2. Расчленение процесса возведения объектов на отдельные работы , предпочтительно равные или кратные по трудоёмкости. 3. Установление целесообразной последовательности выполнения работ, соединение взаимосвязанных работ в общий процесс и их синхронизация. 4. Закрепление отдельных видов работ за определёнными бригадами рабочих, установление последовательности включения в поток отдельных объектов и движение бригад по объектам. 5. Расчёт основных параметров потока с учётом обеспечения совмещения работ и согласованности между продолжительностью выполнения отдельных видов работ и числом ведущих машин и рабочих бригад. 6. Расчёт последовательности перехода ведущих строительных бригад рабочих и машин с объекта на объект с учётом соблюдения запланированного ритма строительства.
Технология разработки и принятия решений по организации строительного производства на основе долговременных потоков 11
Взаимосвязь структуры потоков с параметрами пространственного членения объектов Вид потока Фронт потока Конечная продукция Специализированный Захватка Конструктивные части объекта законченные виды строительства Объектный Участок Комплексный Узел Полностью законченные здания (сооружения) или их части То же, комплексы зданий (сооружений) или однородные по отраслевому назначению объекты строительства Территориальный Пусковой То же, отраслевого комплекс, очередь (предприятия) Отраслевой То же Полностью законченные предприятия или назначения однородные Захватка часть здания, объёмы работ по которой выполняются бригадой (звеном) постоянного состава с определённым ритмом, обеспечивающим поточную организацию строительства объекта в целом. Размеры захваток устанавливают, исходя из планировочных, объёмных и конструктивных решений здания и направлений развития основных процессов по их возведению. В качестве захваток принимают повторяющиеся пролёты, секции, этажи, конструктивные объёмы по определённой группе осей, рядов и отметок здания. Желательно, чтобы границы захваток совпадали с конструктивным членением здания температурными и осадочными швами, что обеспечивает возможность прекращения и возобновления работы без нарушения устойчивости и 12 пространственной жёсткости несущих конструкций.

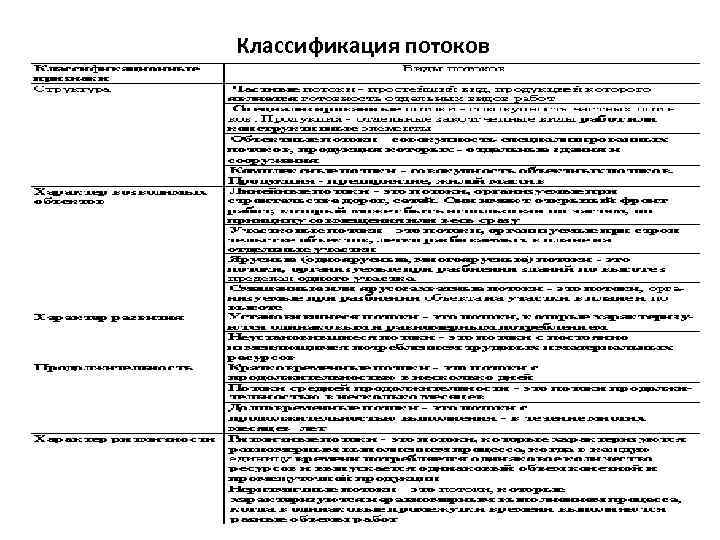

Классификация потоков 13
В зависимости от структуры и вида конечной продукции различают следующие виды потоков Частный поток Объектный поток Комплексный поток Виды потоков По характеру временного развития различают следующие виды потоков равноритмичный разноритмичный кратноритмичный По продолжительности функционирования различают потоки краткосрочные долгосрочные непрерывные
Расчетные параметры потока Параметры потока выражают его временные организационные и пространственные характеристики и позволяют определить зависимости между ними. К временным параметрам потока относятся: Т 0 - общая продолжительность работ по потоку в целом; Т 1 - суммарная продолжительность выполнения бригадами потока всех работ на одной захватке; Тбр суммарная продолжительность работ каждой отдельной бри гады на всех захватках; t 6 p - ритм работы бригады, продолжительность работы бригады на захватке; tорг организационные перерывы между работой смежных бригад на одной и той же захватке; tтехн технологические перерывы между работой смежных бригад на одной и той же захватке; tш ритм (шаг) потока, время выполнения на одной захватке всех технологических и организационно нерасчленимых операций и работ, об разующих частный и специализированный поток и выполняемых одной бригадой (звеном). К организационным параметрам потока относятся: n количество отдельных процессов, на которое разбивается весь производственный процесс строительства объекта; количество бригад, участвующих в потоке и работающих в первую смену; Р - количество параллельных потоков в пределах объекта, ком плекса. К пространственным параметрам относится общее количество захваток N. В равноритмичных потоках ритмы tбр работы всех бригад одинаковы и равны ритму потока, т. е. tбр = tш. Общая продолжительность работ у всех бригад в потоке Т 6 р одинакова. Чем меньше ритм потока tш, тем меньше и общая продолжительность работ. 15

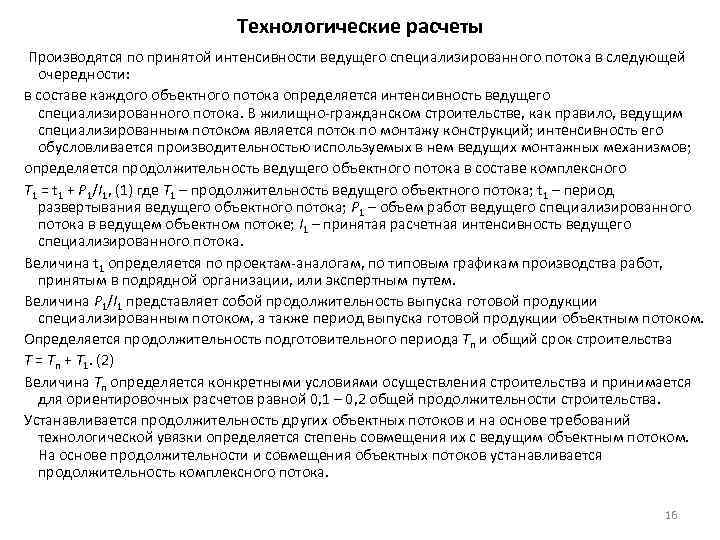

Технологические расчеты Производятся по принятой интенсивности ведущего специализированного потока в следующей очередности: в составе каждого объектного потока определяется интенсивность ведущего специализированного потока. В жилищно гражданском строительстве, как правило, ведущим специализированным потоком является поток по монтажу конструкций; интенсивность его обусловливается производительностью используемых в нем ведущих монтажных механизмов; определяется продолжительность ведущего объектного потока в составе комплексного Т 1 = t 1 + Р 1/I 1, (1) где Т 1 – продолжительность ведущего объектного потока; t 1 – период развертывания ведущего объектного потока; Р 1 – объем работ ведущего специализированного потока в ведущем объектном потоке; I 1 – принятая расчетная интенсивность ведущего специализированного потока. Величина t 1 определяется по проектам аналогам, по типовым графикам производства работ, принятым в подрядной организации, или экспертным путем. Величина Р 1/I 1 представляет собой продолжительность выпуска готовой продукции специализированным потоком, а также период выпуска готовой продукции объектным потоком. Определяется продолжительность подготовительного периода Тп и общий срок строительства Т = Тп + Т 1. (2) Величина Тп определяется конкретными условиями осуществления строительства и принимается для ориентировочных расчетов равной 0, 1 – 0, 2 общей продолжительности строительства. Устанавливается продолжительность других объектных потоков и на основе требований технологической увязки определяется степень совмещения их с ведущим объектным потоком. На основе продолжительности и совмещения объектных потоков устанавливается продолжительность комплексного потока. 16

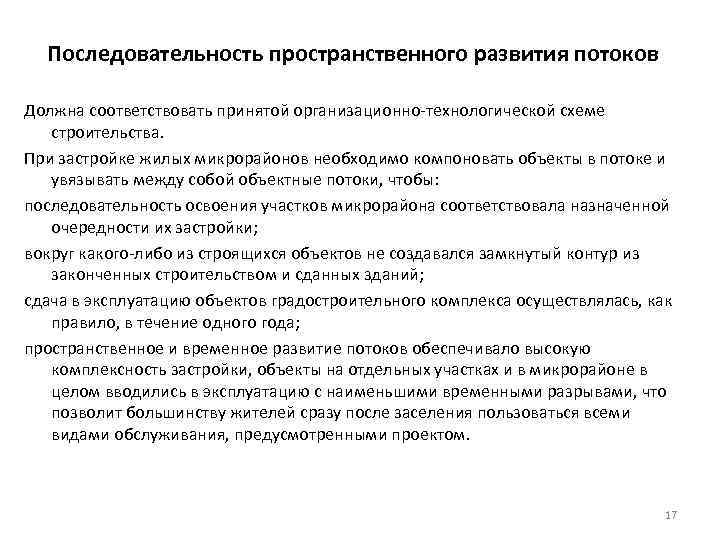

Последовательность пространственного развития потоков Должна соответствовать принятой организационно технологической схеме строительства. При застройке жилых микрорайонов необходимо компоновать объекты в потоке и увязывать между собой объектные потоки, чтобы: последовательность освоения участков микрорайона соответствовала назначенной очередности их застройки; вокруг какого либо из строящихся объектов не создавался замкнутый контур из законченных строительством и сданных зданий; сдача в эксплуатацию объектов градостроительного комплекса осуществлялась, как правило, в течение одного года; пространственное и временное развитие потоков обеспечивало высокую комплексность застройки, объекты на отдельных участках и в микрорайоне в целом вводились в эксплуатацию с наименьшими временными разрывами, что позволит большинству жителей сразу после заселения пользоваться всеми видами обслуживания, предусмотренными проектом. 17

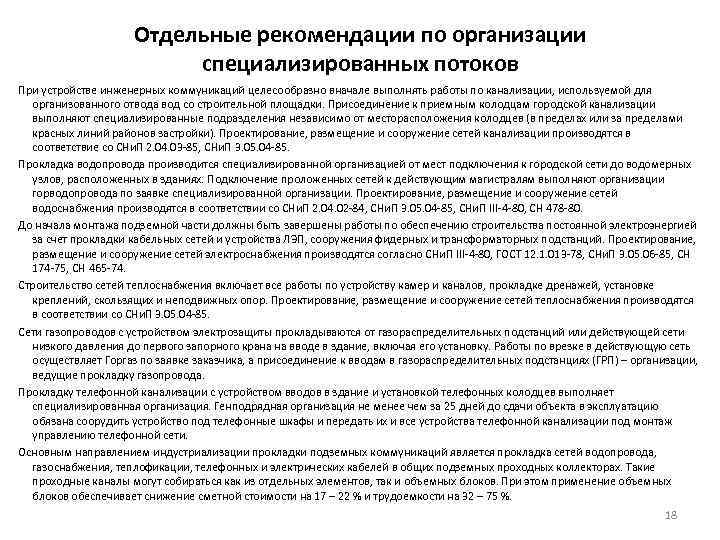

Отдельные рекомендации по организации специализированных потоков При устройстве инженерных коммуникаций целесообразно вначале выполнять работы по канализации, используемой для организованного отвода вод со строительной площадки. Присоединение к приемным колодцам городской канализации выполняют специализированные подразделения независимо от месторасположения колодцев (в пределах или за пределами красных линий районов застройки). Проектирование, размещение и сооружение сетей канализации производятся в соответствие со СНи. П 2. 04. 03 85, СНи. П 3. 05. 04 85. Прокладка водопровода производится специализированной организацией от мест подключения к городской сети до водомерных узлов, расположенных в зданиях. Подключение проложенных сетей к действующим магистралям выполняют организации горводопровода по заявке специализированной организации. Проектирование, размещение и сооружение сетей водоснабжения производятся в соответствии со СНи. П 2. 04. 02 84, СНи. П 3. 05. 04 85, СНи. П III 4 80, СН 478 80. До начала монтажа подземной части должны быть завершены работы по обеспечению строительства постоянной электроэнергией за счет прокладки кабельных сетей и устройства ЛЭП, сооружения фидерных и трансформаторных подстанций. Проектирование, размещение и сооружение сетей электроснабжения производятся согласно СНи. П III 4 80, ГОСТ 12. 1. 013 78, СНи. П 3. 05. 06 85, СН 174 75, СН 465 74. Строительство сетей теплоснабжения включает все работы по устройству камер и каналов, прокладке дренажей, установке креплений, скользящих и неподвижных опор. Проектирование, размещение и сооружение сетей теплоснабжения производятся в соответствии со СНи. П 3. 05. 04 85. Сети газопроводов с устройством электрозащиты прокладываются от газораспределительных подстанций или действующей сети низкого давления до первого запорного крана на вводе в здание, включая его установку. Работы по врезке в действующую сеть осуществляет Горгаз по заявке заказчика, а присоединение к вводам в газораспределительных подстанциях (ГРП) – организации, ведущие прокладку газопровода. Прокладку телефонной канализации с устройством вводов в здание и установкой телефонных колодцев выполняет специализированная организация. Генподрядная организация не менее чем за 25 дней до сдачи объекта в эксплуатацию обязана соорудить устройство под телефонные шкафы и передать их и все устройства телефонной канализации под монтаж управлению телефонной сети. Основным направлением индустриализации прокладки подземных коммуникаций является прокладка сетей водопровода, газоснабжения, теплофикации, телефонных и электрических кабелей в общих подземных проходных коллекторах. Такие проходные каналы могут собираться как из отдельных элементов, так и объемных блоков. При этом применение объемных блоков обеспечивает снижение сметной стоимости на 17 – 22 % и трудоемкости на 32 – 75 %. 18
Общая схема технологической структуры и уровней потока 19

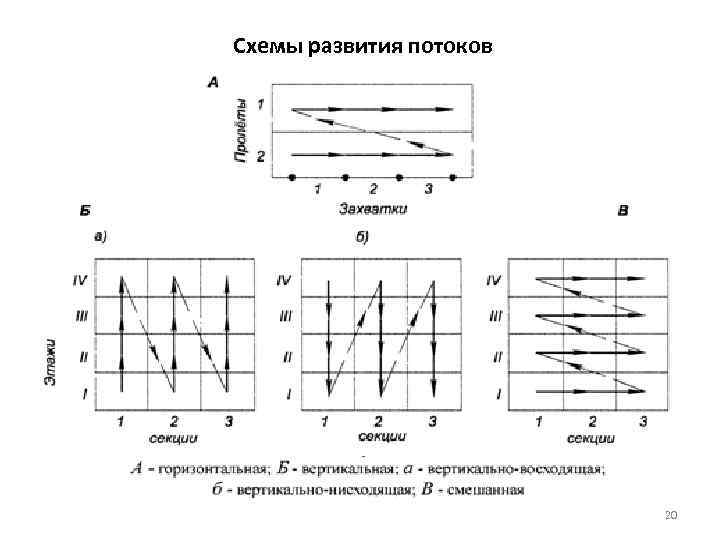

Схемы развития потоков 20

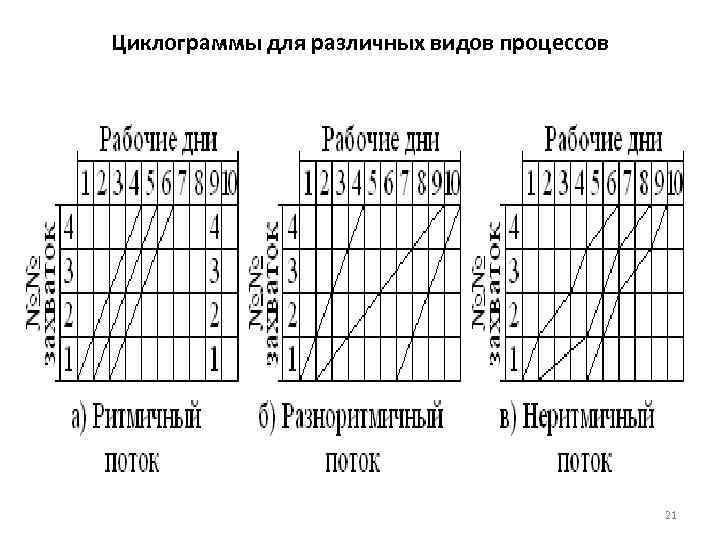

Циклограммы для различных видов процессов 21
Способы преобразования разноритмичного потока в ритмичный или кратноритмичный 22
Расчет потоков матричным алгоритмом (матрица продолжительностей работ) 23
Линейный график, циклограмма и диаграмма ресурсов равноритмичного потока 24
