Лекция – 3 Общие сведения о балочных пролетных строениях АДГМ 3. 1. Общая структура ПС 3. 2. Основные схемы балочных мостов 3. 3 Поперечные сечения балочных мостов 3. 4. Балочная клетка 3. 5. Поперечное сечение главной балки 2

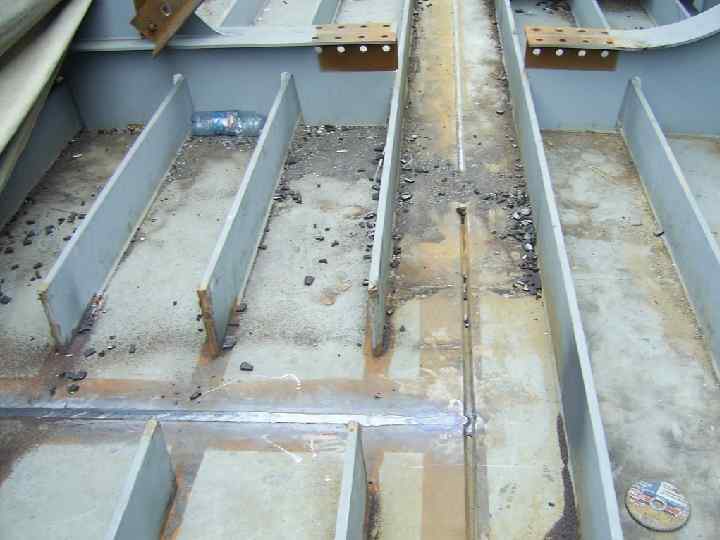

3

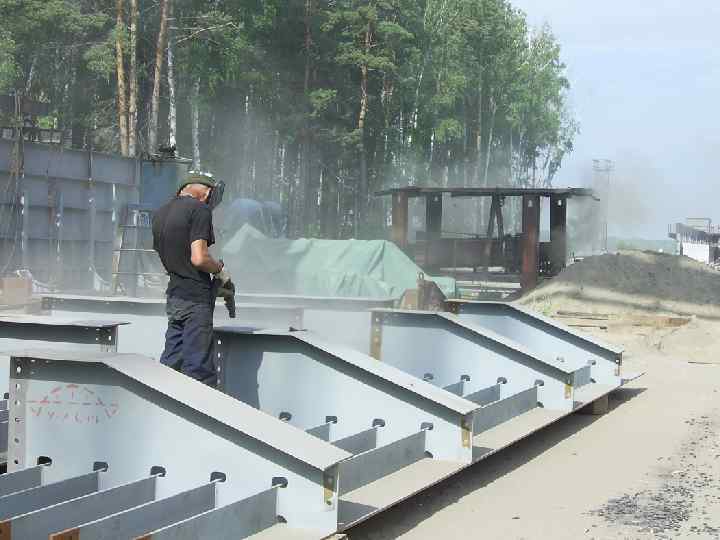

4

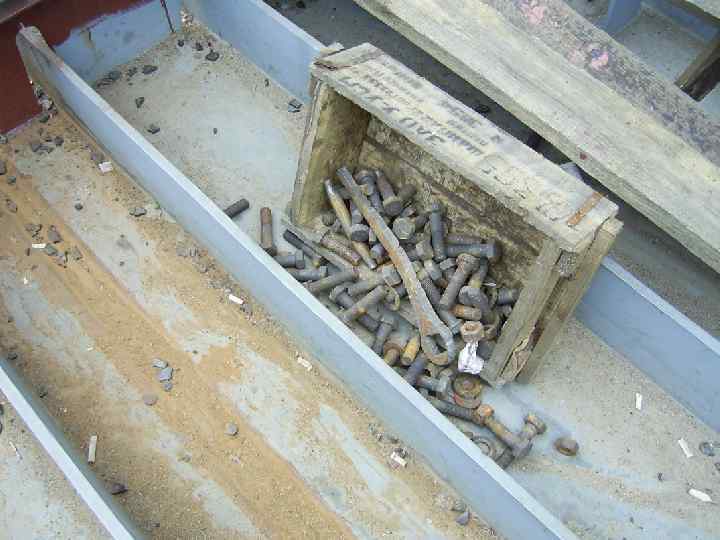

5

3. 1. Общая структура ПС 6

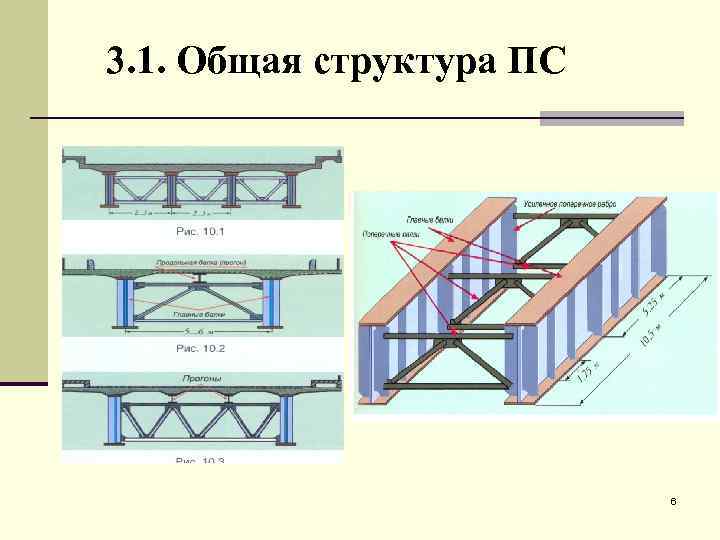

3. 1. Общая структура ПС 7

3. 1. Общая структура ПС 8

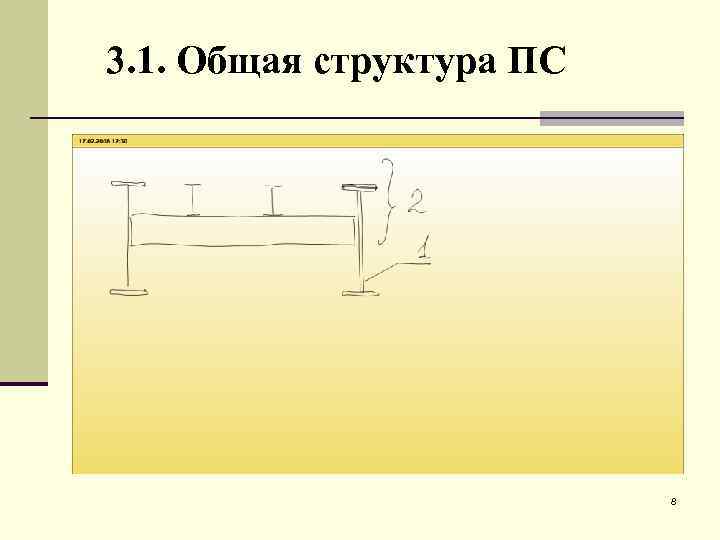

3. 1. Общая структура ПС 9

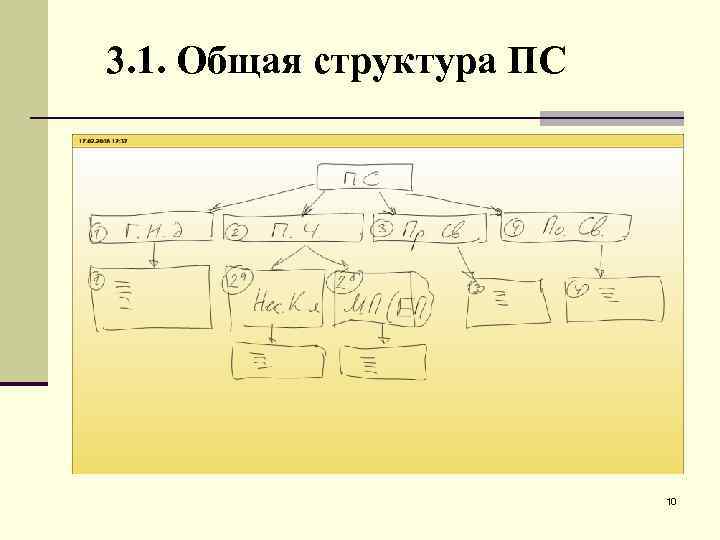

3. 1. Общая структура ПС 10

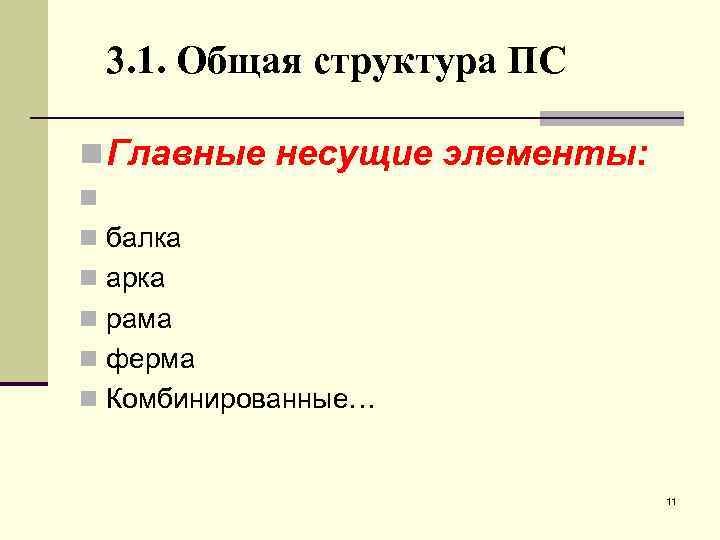

3. 1. Общая структура ПС n Главные несущие элементы: n n балка n арка n рама n ферма n Комбинированные… 11

2 а Несущие конструкциии n Балочная клетка: n n Продольная балка n Поперечная балка § Плита n Железобетонная n Металлическая (ортотропная) 12

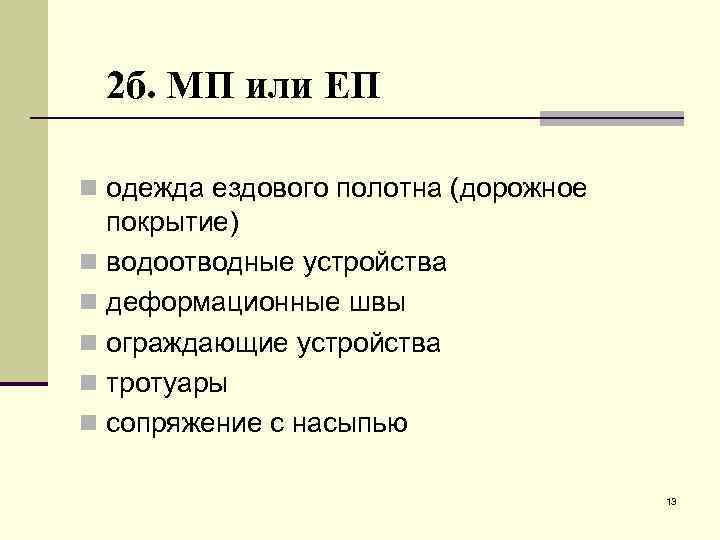

2 б. МП или ЕП n одежда ездового полотна (дорожное покрытие) n водоотводные устройства n деформационные швы n ограждающие устройства n тротуары n сопряжение с насыпью 13

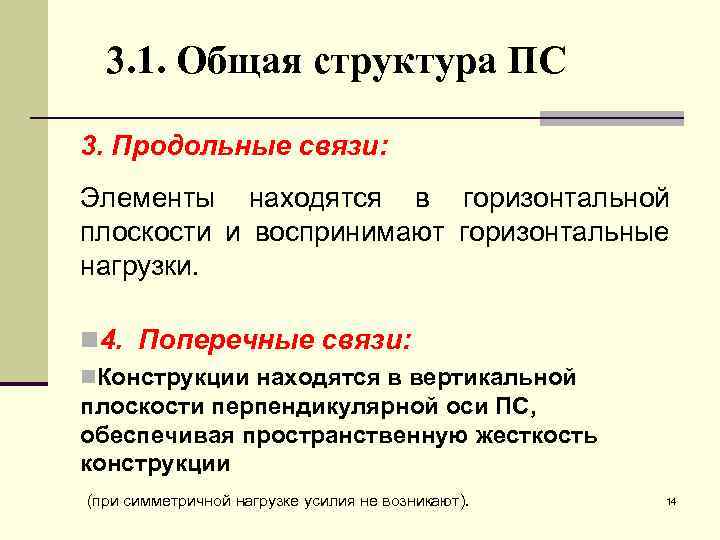

3. 1. Общая структура ПС 3. Продольные связи: Элементы находятся в горизонтальной плоскости и воспринимают горизонтальные нагрузки. n 4. Поперечные связи: n. Конструкции находятся в вертикальной плоскости перпендикулярной оси ПС, обеспечивая пространственную жесткость конструкции (при симметричной нагрузке усилия не возникают). 14

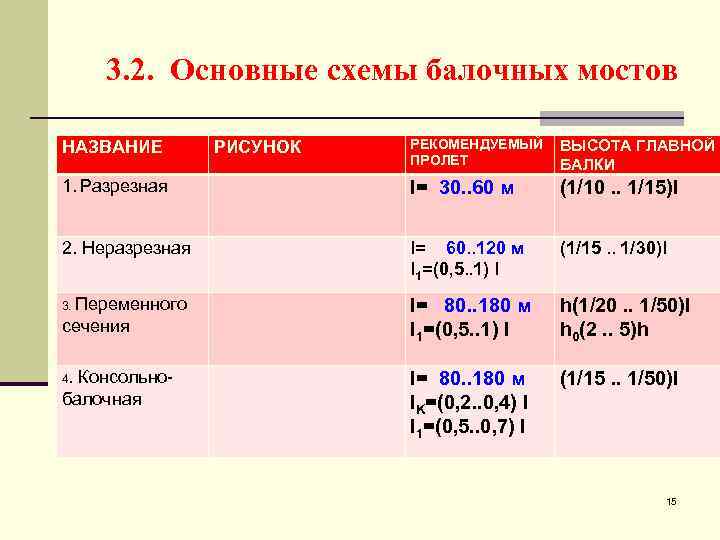

3. 2. Основные схемы балочных мостов РЕКОМЕНДУЕМЫЙ ПРОЛЕТ ВЫСОТА ГЛАВНОЙ БАЛКИ 1. Разрезная l= 30. . 60 м (1/10. . 1/15)l 2. Неразрезная l= 60. . 120 м l 1=(0, 5. . 1) l (1/15. . 1/30)l 3. Переменного l= 80. . 180 м l 1=(0, 5. . 1) l h(1/20. . 1/50)l h 0(2. . 5)h l= 80. . 180 м l. K=(0, 2. . 0, 4) l l 1=(0, 5. . 0, 7) l (1/15. . 1/50)l НАЗВАНИЕ сечения 4. Консольно- балочная РИСУНОК 15

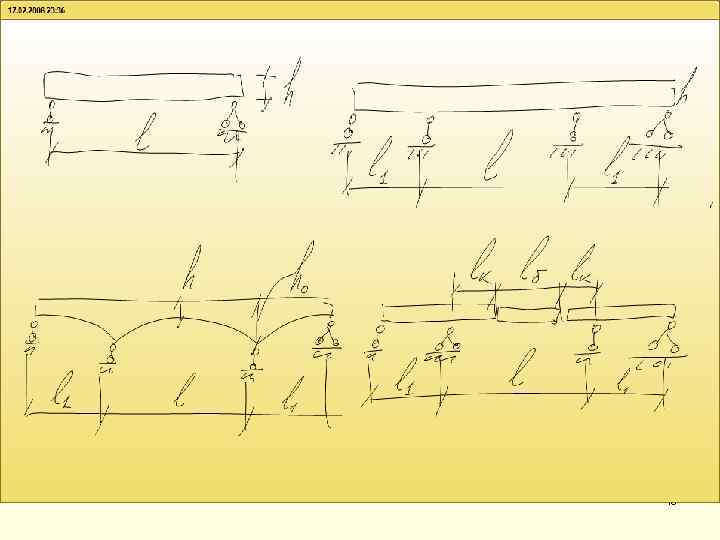

16

3. 3 Поперечные сечения балочных мостов ГБ ЖЕЛЕЗОБЕТОННАЯ ПЛИТА ОРТОТРОПНАЯ ПЛИТА Двутавр 1 3 Коробка 2 4 17

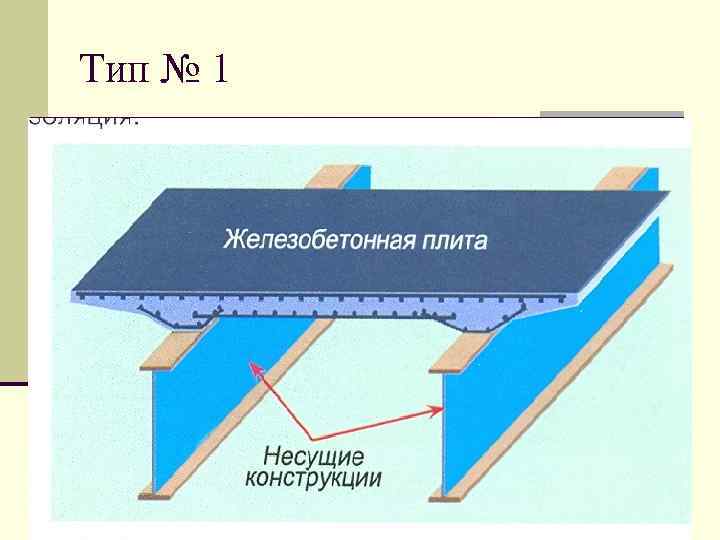

Тип № 1 18

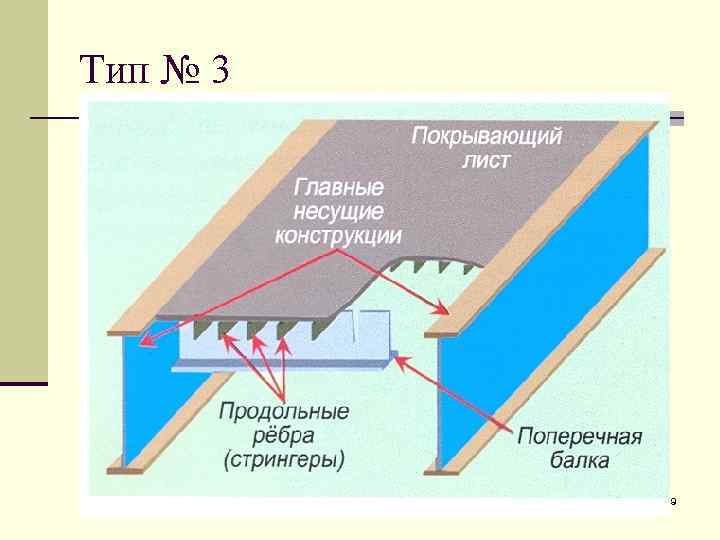

Тип № 3 19

Тип № 4 20

Тип № 2 21

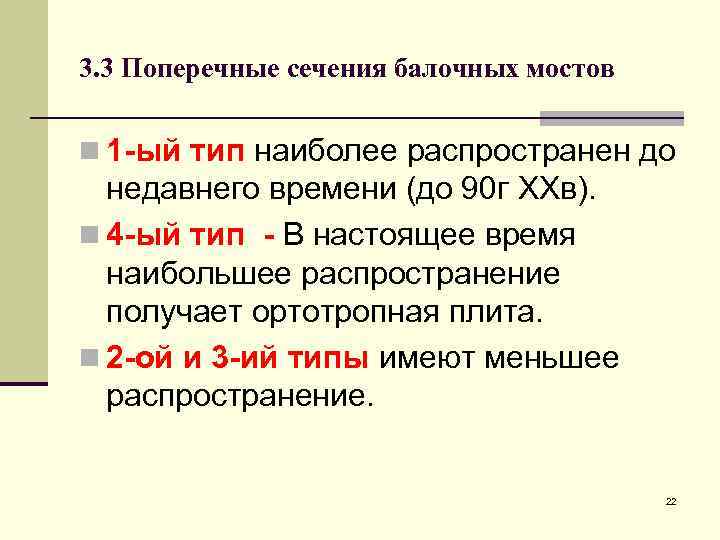

3. 3 Поперечные сечения балочных мостов n 1 -ый тип наиболее распространен до недавнего времени (до 90 г ХХв). n 4 -ый тип - В настоящее время наибольшее распространение получает ортотропная плита. n 2 -ой и 3 -ий типы имеют меньшее распространение. 22

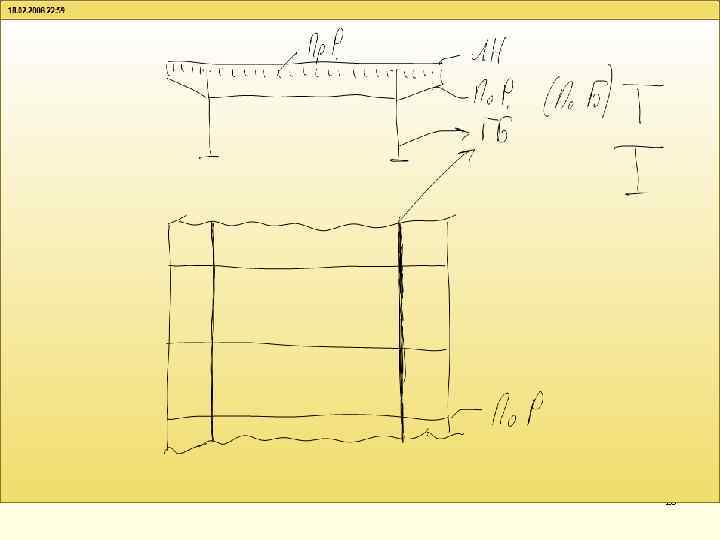

23

24

25

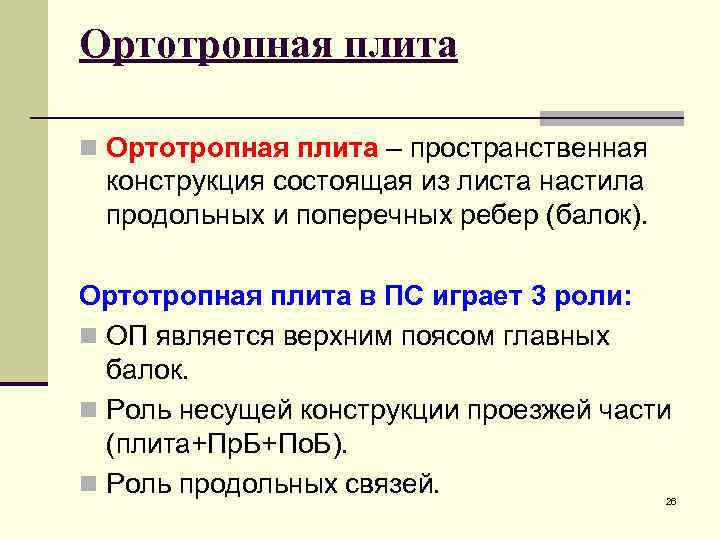

Ортотропная плита n Ортотропная плита – пространственная конструкция состоящая из листа настила продольных и поперечных ребер (балок). Ортотропная плита в ПС играет 3 роли: n ОП является верхним поясом главных балок. n Роль несущей конструкции проезжей части (плита+Пр. Б+По. Б). n Роль продольных связей. 26

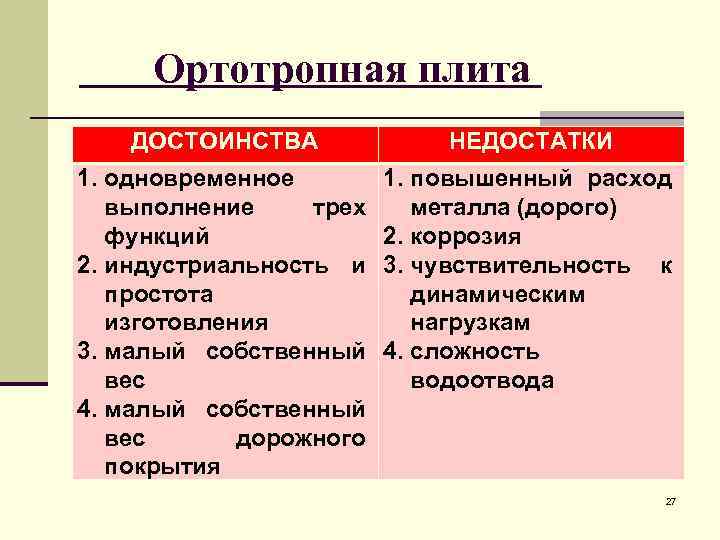

Ортотропная плита ДОСТОИНСТВА НЕДОСТАТКИ 1. одновременное выполнение трех функций 2. индустриальность и простота изготовления 3. малый собственный вес 4. малый собственный вес дорожного покрытия 1. повышенный расход металла (дорого) 2. коррозия 3. чувствительность к динамическим нагрузкам 4. сложность водоотвода 27

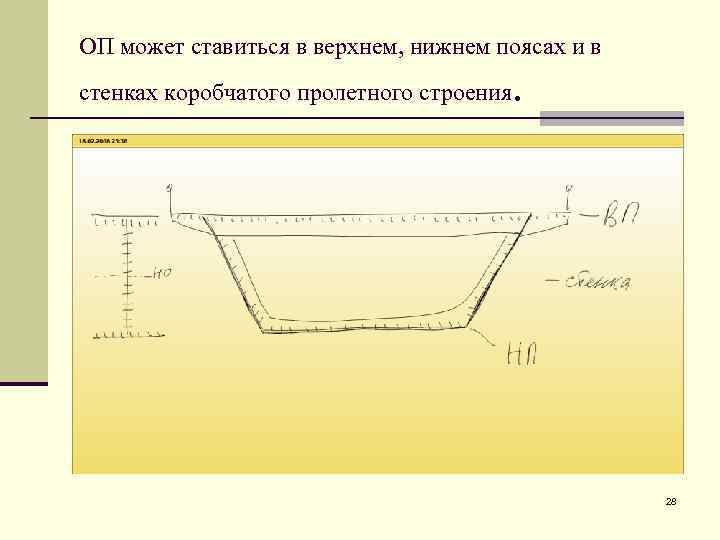

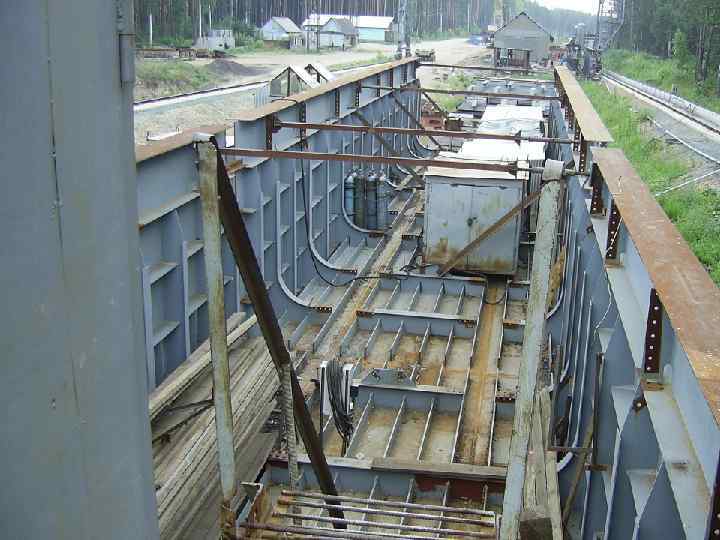

ОП может ставиться в верхнем, нижнем поясах и в стенках коробчатого пролетного строения . 28

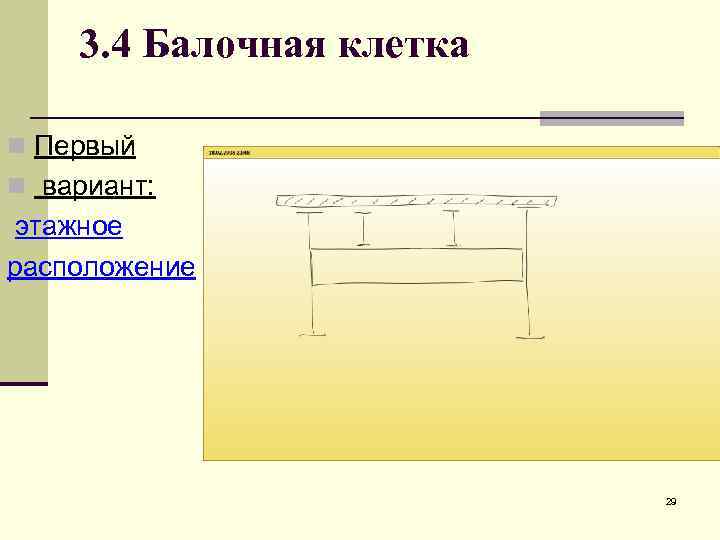

3. 4 Балочная клетка n Первый n вариант: этажное расположение 29

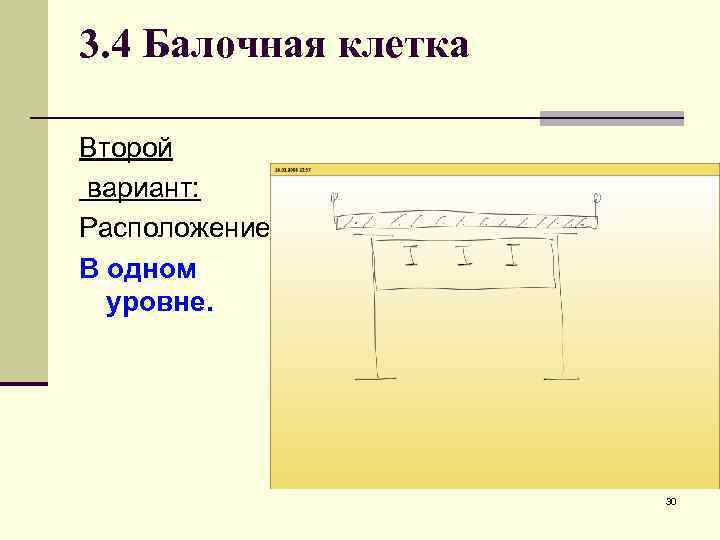

3. 4 Балочная клетка Второй вариант: Расположение В одном уровне. 30

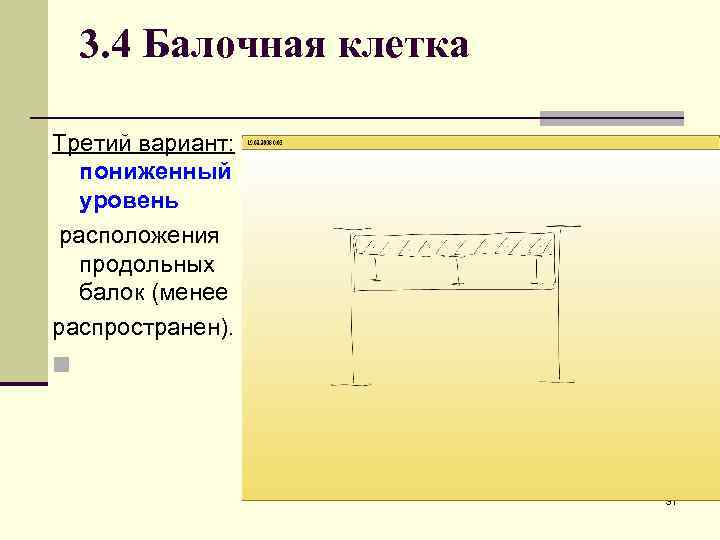

3. 4 Балочная клетка Третий вариант: пониженный уровень расположения продольных балок (менее распространен). n 31

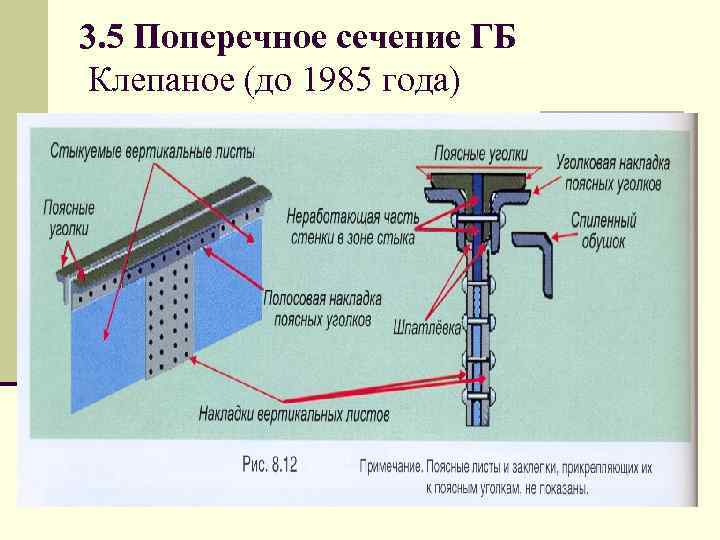

3. 5 Поперечное сечение ГБ Клепаное (до 1985 года) 32

33

3. 5 Поперечное сечение ГБ Сварное (после 1985 года) 34

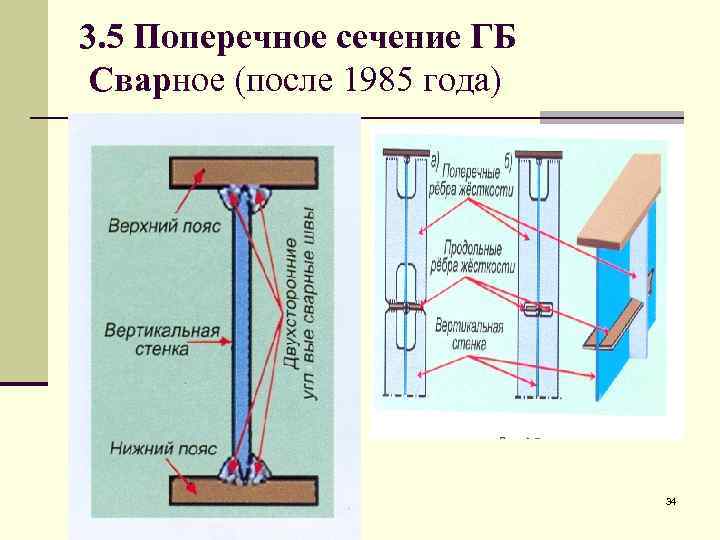

3. 5 Поперечное сечение ГБ Сварное (после 1985 года) 35
