“Проектирование малых водопропускных сооружений” Пример расчёта “Проектирование малых водопропускных сооружений” Пример расчёта

Задание Для водопропускного сооружения определить: Характеристики водосборного бассейна 1. 1 Площади водосборного бассейна. 1. Задание Для водопропускного сооружения определить: Характеристики водосборного бассейна 1. 1 Площади водосборного бассейна. 1. 2 Уклон главного лога. 1. 3 Уклон лога у сооружения. 1. 4 Коэффициент заложения склонов лога у сооружения. 1. 5 Глубина лога. 1. 6 Коэффициенты залесенности, заболоченности и озерности. 2. Расчетный расход стока для сооружения. 2. 1 Расход ливневого стока. 2. 2 Расход стока талых вод. 2. 2 Определение расчетного расхода стока.

Исходные данные Район проектирования – Курская область Категория дороги – III Растительность – травянистая Исходные данные Район проектирования – Курская область Категория дороги – III Растительность – травянистая и кустарниковая Расчёты выполнить для водопропускного сооружения на ПК 4+75, 00

Сводная карта водосборного бассейна М 1: 10000 (сечение горизонталей через 2, 0 м) Сводная карта водосборного бассейна М 1: 10000 (сечение горизонталей через 2, 0 м)

1. Определение характеристик водосборного бассейна 1. 1. Определение площади водосборного бассейна 1. Определение характеристик водосборного бассейна 1. 1. Определение площади водосборного бассейна

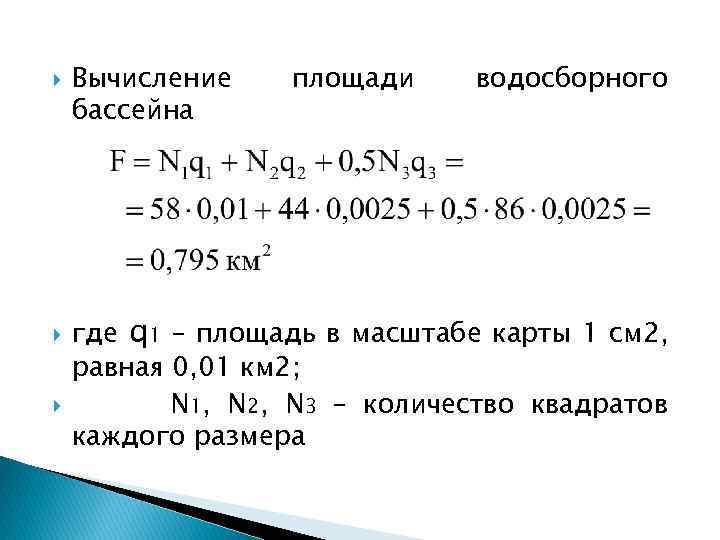

 Вычисление бассейна площади водосборного где q 1 – площадь в масштабе карты 1 Вычисление бассейна площади водосборного где q 1 – площадь в масштабе карты 1 см 2, равная 0, 01 км 2; N 1, N 2, N 3 – количество квадратов каждого размера

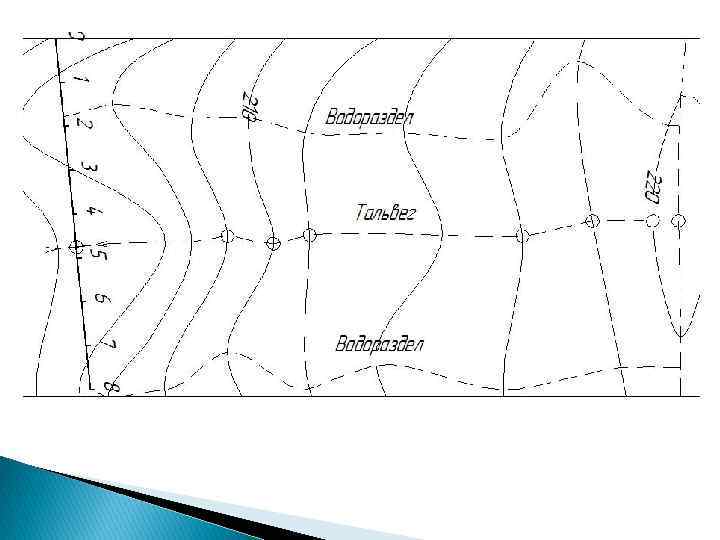

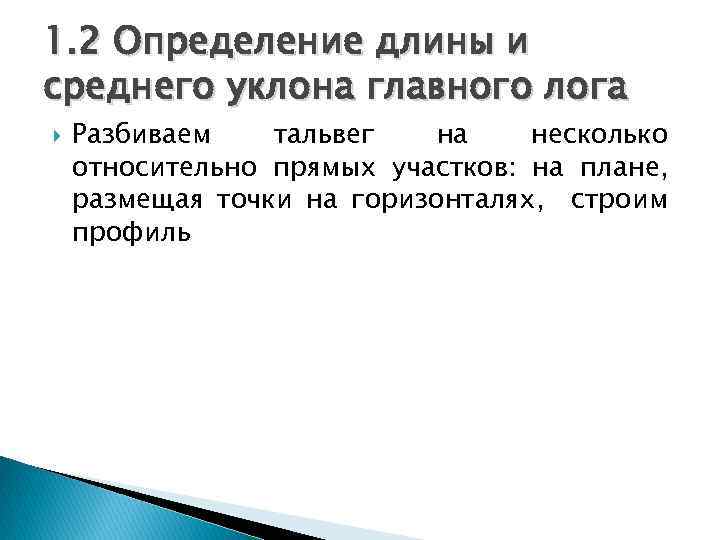

1. 2 Определение длины и среднего уклона главного лога Разбиваем тальвег на несколько относительно 1. 2 Определение длины и среднего уклона главного лога Разбиваем тальвег на несколько относительно прямых участков: на плане, размещая точки на горизонталях, строим профиль

Развернутый продольный профиль главного лога Развернутый продольный профиль главного лога

 Длину главного лога определяем как Средний уклон главного лога определяем как Длину главного лога определяем как Средний уклон главного лога определяем как

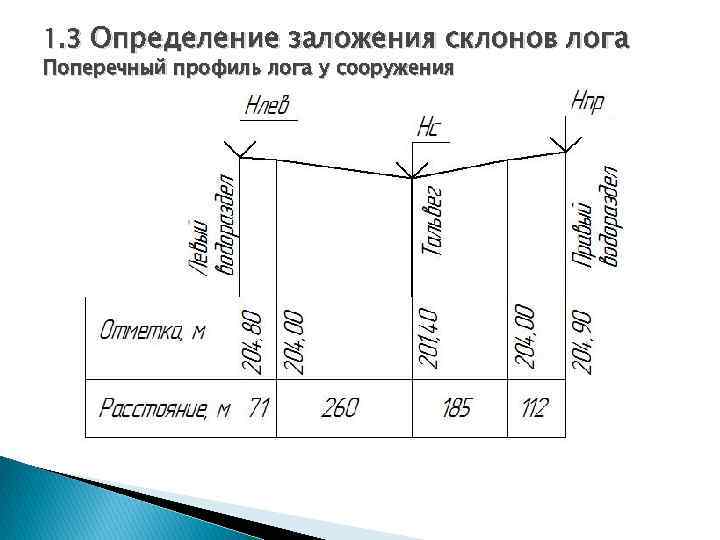

1. 3 Определение заложения склонов лога Поперечный профиль лога у сооружения 1. 3 Определение заложения склонов лога Поперечный профиль лога у сооружения

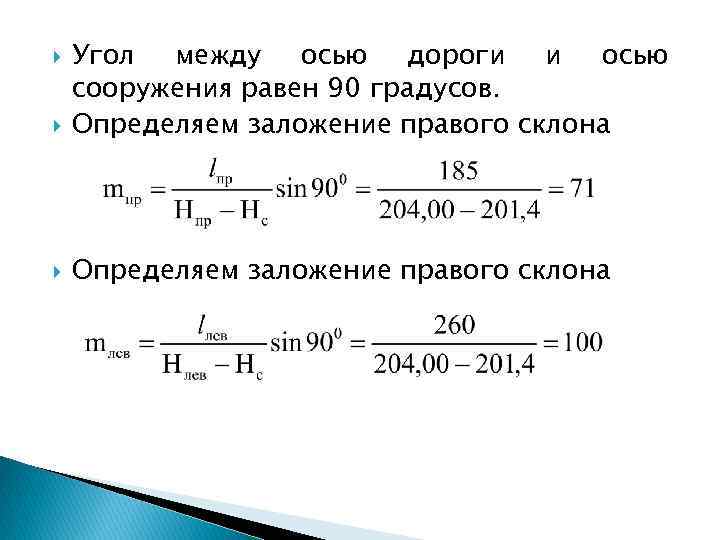

 Угол между осью дороги и осью сооружения равен 90 градусов. Определяем заложение правого Угол между осью дороги и осью сооружения равен 90 градусов. Определяем заложение правого склона

1. 4 Определение уклона лога ic у сооружения где Нв, Нн - отметки точек 1. 4 Определение уклона лога ic у сооружения где Нв, Нн - отметки точек на горизонталях выше и ниже сооружения, м; lв , lн – расстояния по тальвегу от сооружения до верхней и нижней точек

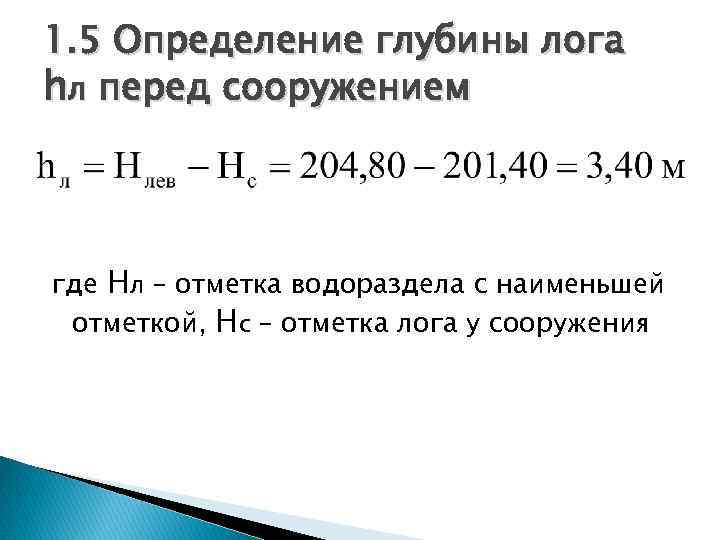

1. 5 Определение глубины лога hл перед сооружением где Нл – отметка водораздела с 1. 5 Определение глубины лога hл перед сооружением где Нл – отметка водораздела с наименьшей отметкой, Нс – отметка лога у сооружения

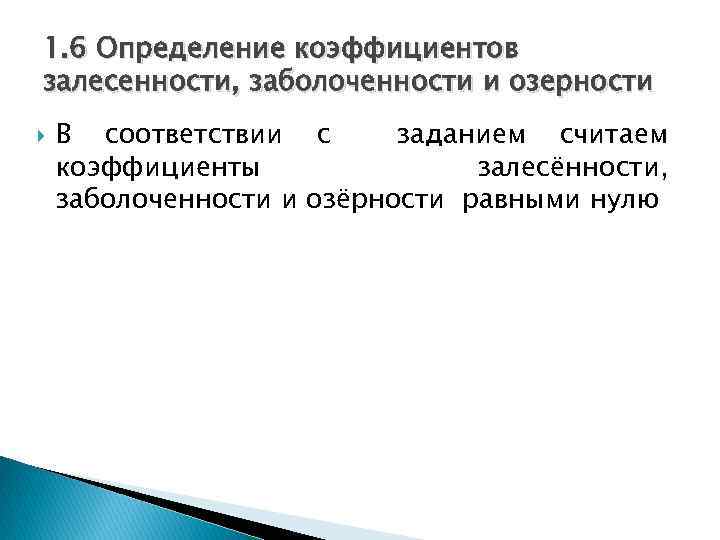

1. 6 Определение коэффициентов залесенности, заболоченности и озерности В соответствии с заданием считаем коэффициенты 1. 6 Определение коэффициентов залесенности, заболоченности и озерности В соответствии с заданием считаем коэффициенты залесённости, заболоченности и озёрности равными нулю

Ведомость характеристик водосборных бассейнов Характеристика Водопропускные сооружения 1 Пикетажное положение 4+75, 00 Площадь бассейна, Ведомость характеристик водосборных бассейнов Характеристика Водопропускные сооружения 1 Пикетажное положение 4+75, 00 Площадь бассейна, км 2 0, 795 Длина главного лога, км 1665 Отметка лога у сооружения, м 202, 40 Отметка вершины лога, м 220, 50 Уклон главного лога, доли единицы 0, 011 Уклон лога у сооружения, доли единицы 0, 016 Отметка водораздела по оси дороги, м: правого 204, 90 левого 207, 80 Косина сооружения, град 90 Глубина лога у сооружения, м 201, 40 2

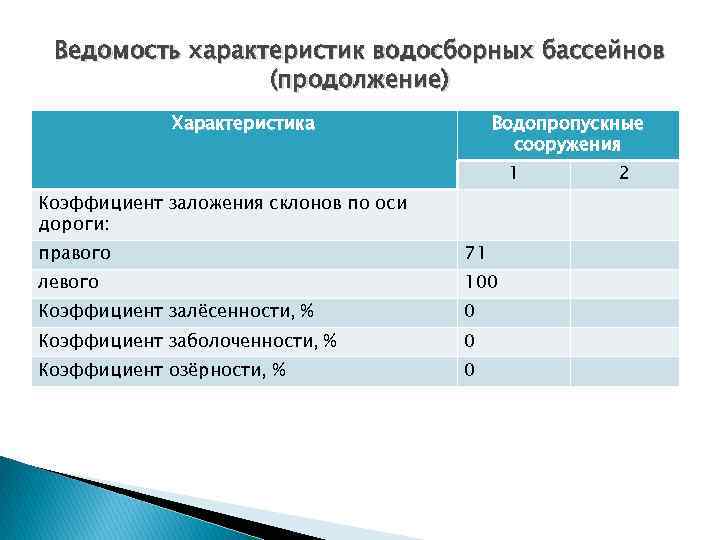

Ведомость характеристик водосборных бассейнов (продолжение) Характеристика Водопропускные сооружения 1 Коэффициент заложения склонов по оси Ведомость характеристик водосборных бассейнов (продолжение) Характеристика Водопропускные сооружения 1 Коэффициент заложения склонов по оси дороги: правого 71 левого 100 Коэффициент залёсенности, % 0 Коэффициент заболоченности, % 0 Коэффициент озёрности, % 0 2

2 Определение расчётного расхода стока 2. 1 Определение расхода ливневого стока Максимальный определим как 2 Определение расчётного расхода стока 2. 1 Определение расхода ливневого стока Максимальный определим как расход ливневых вод Qл где αчас=0, 89 мм/мин - интенсивность ливня часовой продолжительности; Кt= 1, 75; F=0, 795

2. 2 Расчет расхода стока талых вод Расчетный максимальный расход талых вод определим как 2. 2 Расчет расхода стока талых вод Расчетный максимальный расход талых вод определим как K 0=0, 03 - коэффициент дружности половодья; hp - расчетный слой стока весенних вод той же вероятности превышения, что и расчетный расход , hp=крh*=2, 1٠ 80=168 мм, h*=80 мм - средний многолетний слой стока талых вод , кр =2, 1 – множитель, зависящий от коэффициента вариации и вероятности превышения стока весенних вод ; n=0, 25 – коэффициент, учитывающий климатическую зону; δ 1 и δ 2 – коэффициенты, учитывающие залесённость и заболоченность равные 1

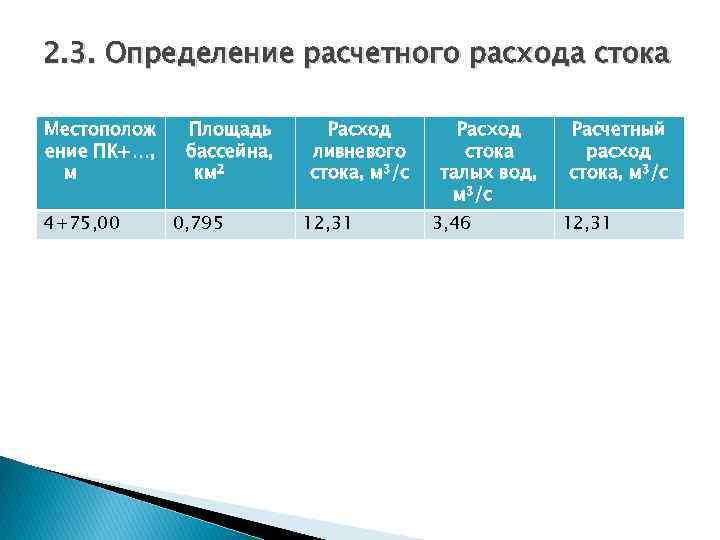

2. 3. Определение расчетного расхода стока Местополож ение ПК+…, м 4+75, 00 Площадь бассейна, 2. 3. Определение расчетного расхода стока Местополож ение ПК+…, м 4+75, 00 Площадь бассейна, км 2 0, 795 Расход ливневого стока, м 3/с 12, 31 Расход стока талых вод, м 3/с 3, 46 Расчетный расход стока, м 3/с 12, 31
