Проектирование кожгалантерейных изделий 1 1 КЛАССИФИКАЦИЯ КОЖГАЛАНТЕРЕЙНЫХ

Проектирование кожгалантерейных изделий 1

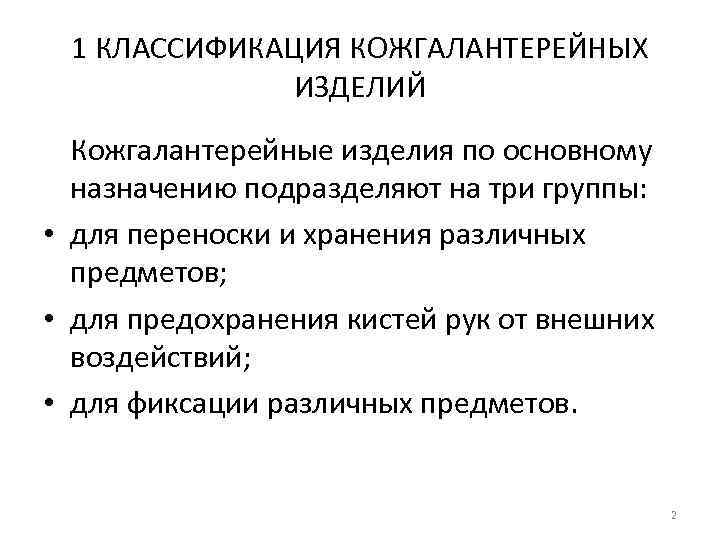

1 КЛАССИФИКАЦИЯ КОЖГАЛАНТЕРЕЙНЫХ ИЗДЕЛИЙ Кожгалантерейные изделия по основному назначению подразделяют на три группы: • для переноски и хранения различных предметов; • для предохранения кистей рук от внешних воздействий; • для фиксации различных предметов. 2

Кожгалантерейные изделия Изделия для переноски и хранения различных предметов Изделия для фиксации различных предметов Изделия для предохранения кистей рук от внешних воздействий 3

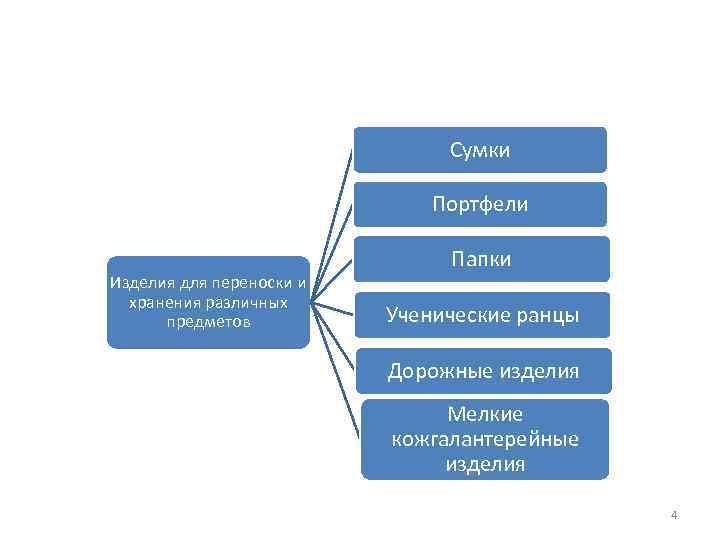

Сумки Портфели Изделия для переноски и хранения различных предметов Папки Ученические ранцы Дорожные изделия Мелкие кожгалантерейные изделия 4

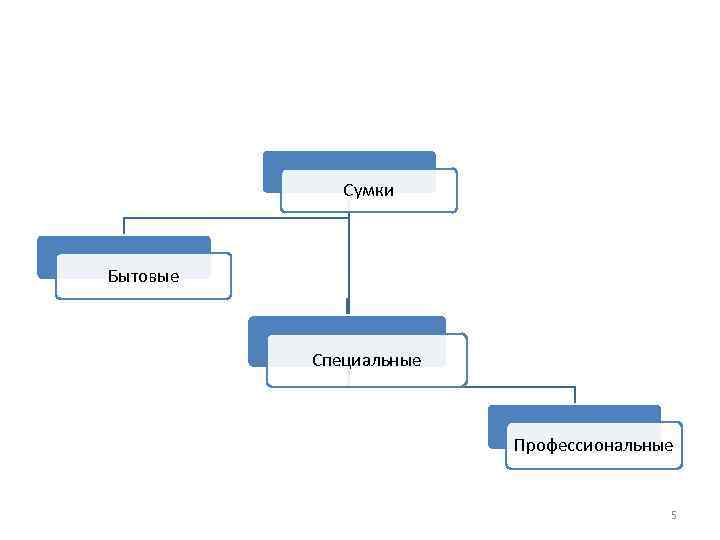

Сумки Бытовые Специальные Профессиональные 5

• Бытовые изделия, выполняющие утилитарные и эстетические функции и являющиеся дополнением к одежде, используют повседневно. 6

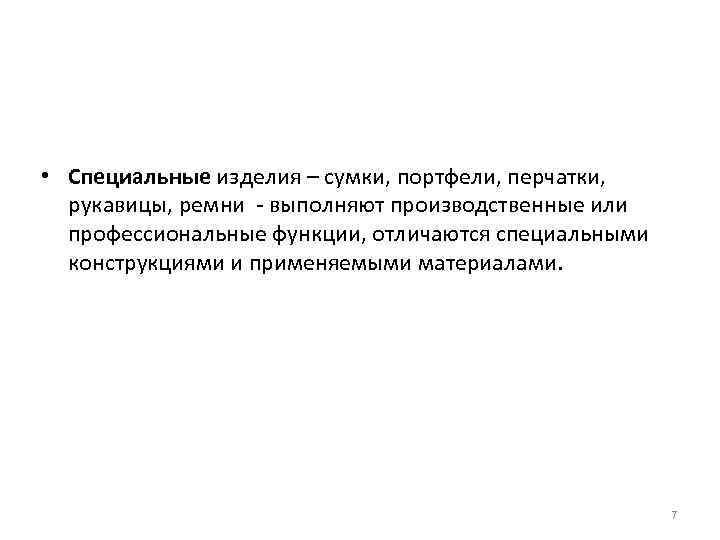

• Специальные изделия – сумки, портфели, перчатки, рукавицы, ремни - выполняют производственные или профессиональные функции, отличаются специальными конструкциями и применяемыми материалами. 7

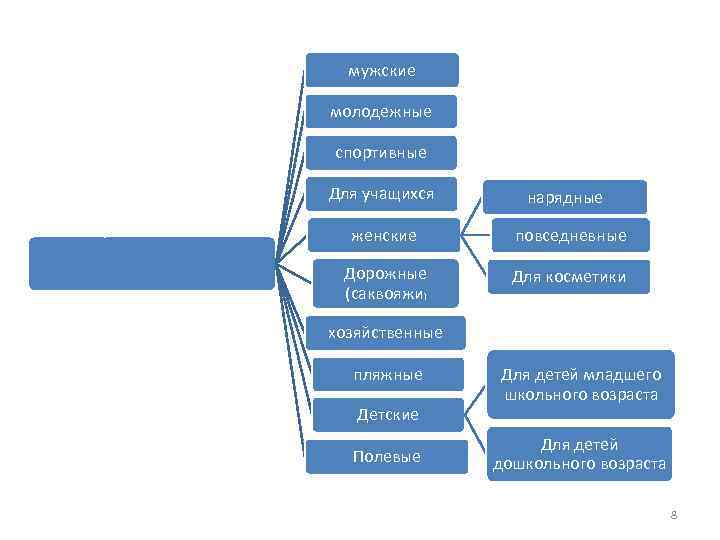

мужские молодежные спортивные Для учащихся Сумки бытовые нарядные женские повседневные Дорожные (саквояжи) Для косметики хозяйственные пляжные Детские Полевые Для детей младшего школьного возраста Для детей дошкольного возраста 8

Сумки мужские 9

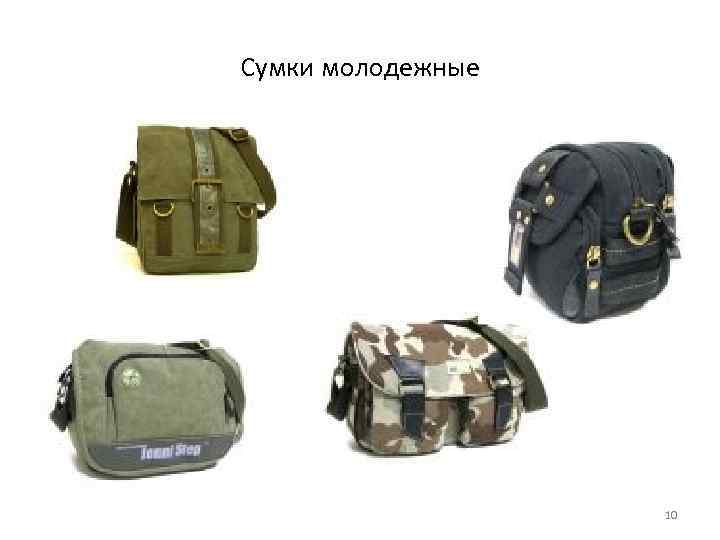

Сумки молодежные 10

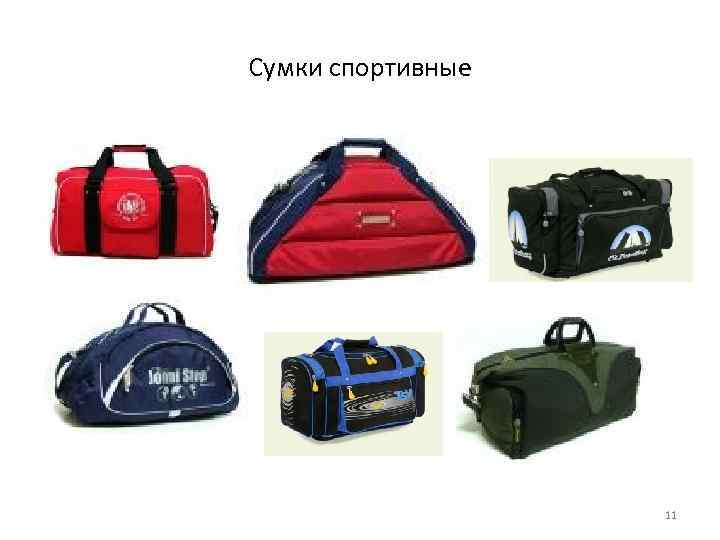

Сумки спортивные 11

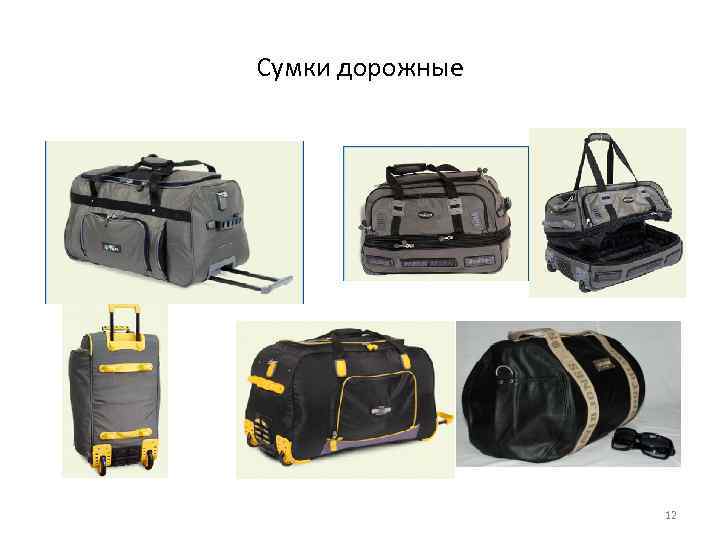

Сумки дорожные 12

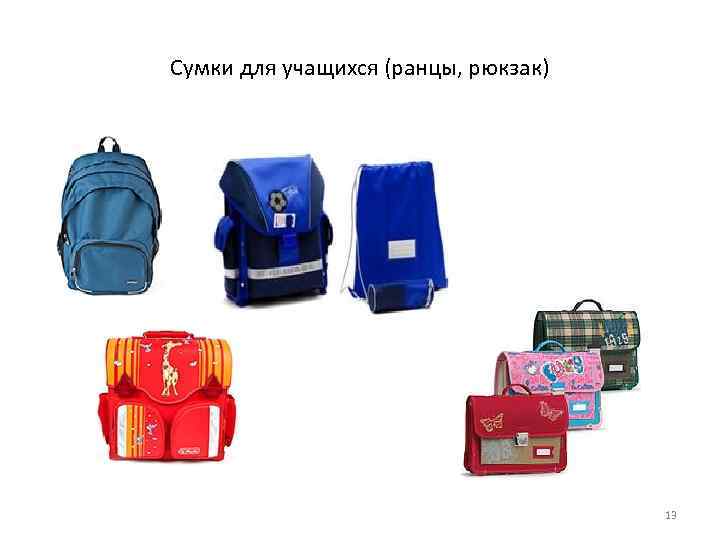

Сумки для учащихся (ранцы, рюкзак) 13

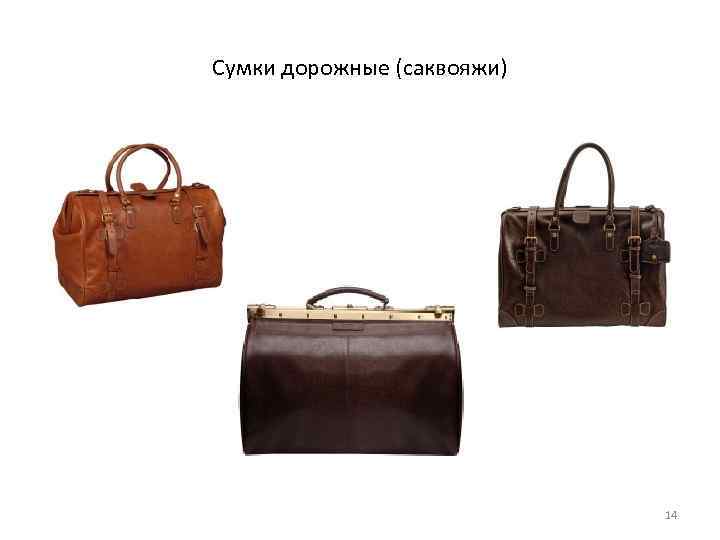

Сумки дорожные (саквояжи) 14

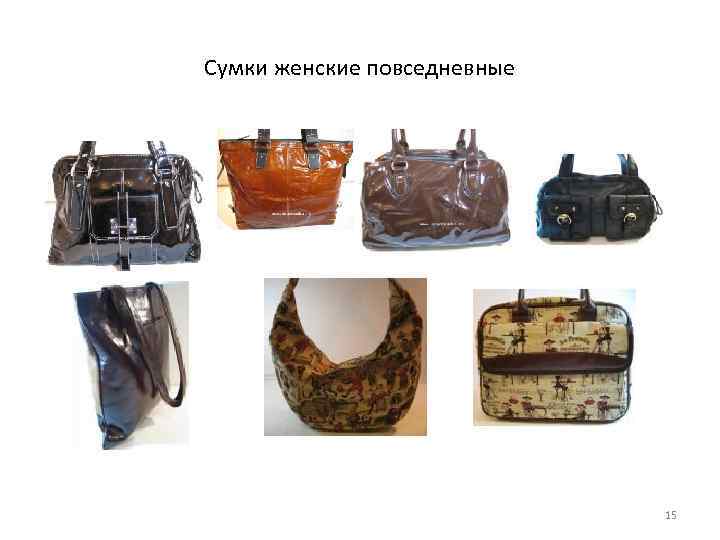

Сумки женские повседневные 15

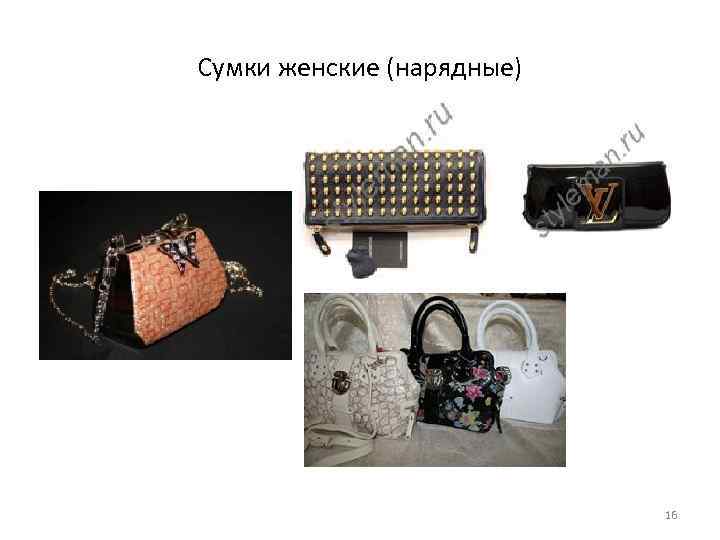

Сумки женские (нарядные) 16

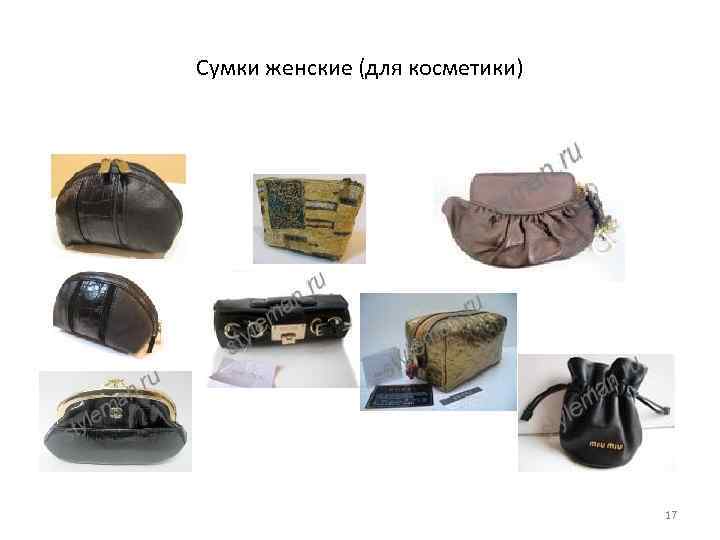

Сумки женские (для косметики) 17

Портфели Деловые Дорожные Ученические 18

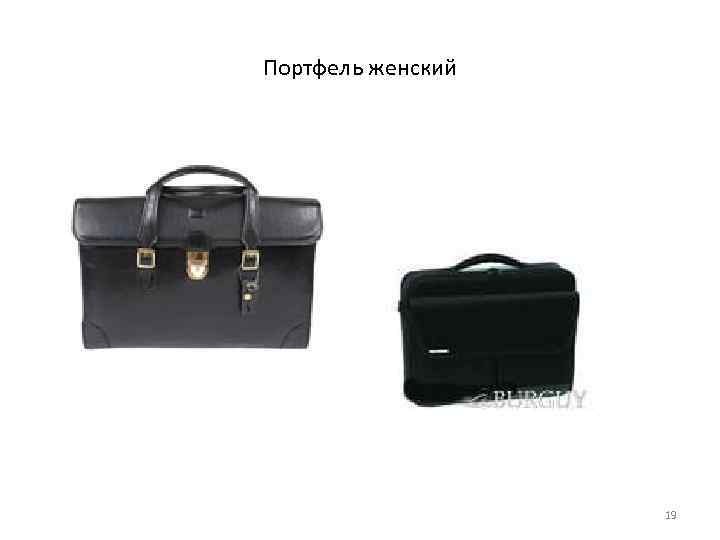

Портфель женский 19

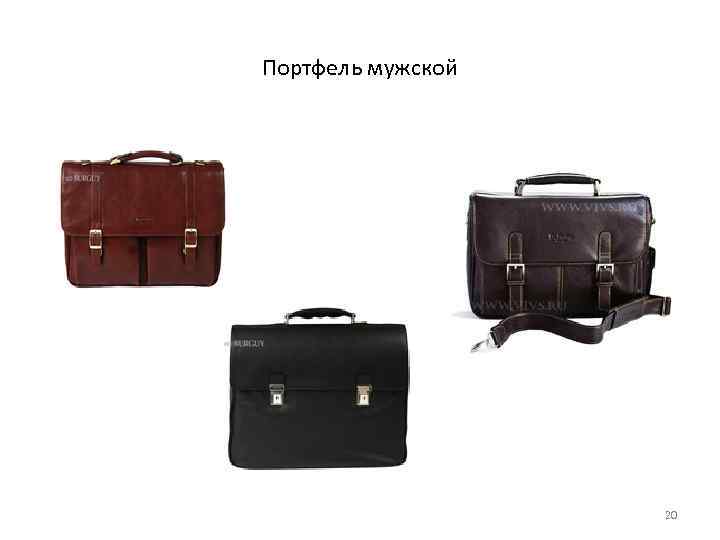

Портфель мужской 20

Портфель ученический 21

Папки Деловые Бюварные Адресные 22

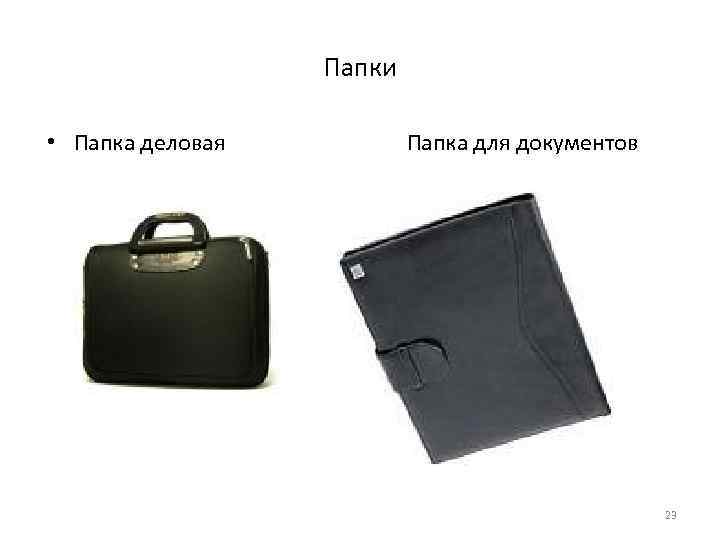

Папки • Папка деловая Папка для документов 23

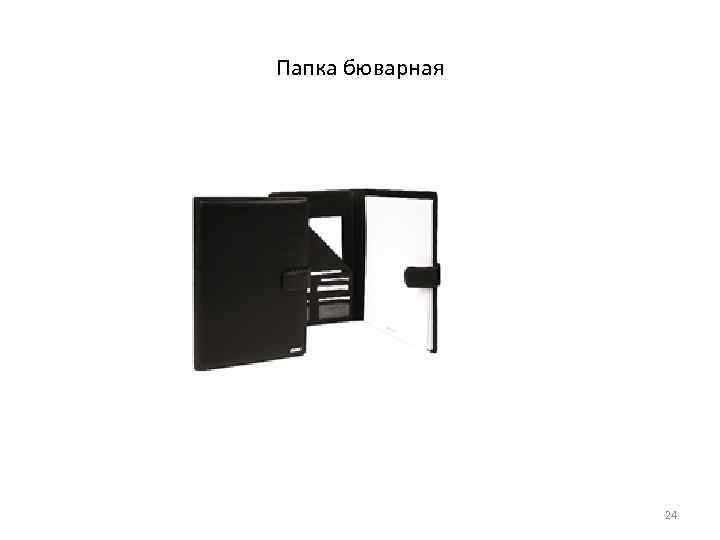

Папка бюварная 24

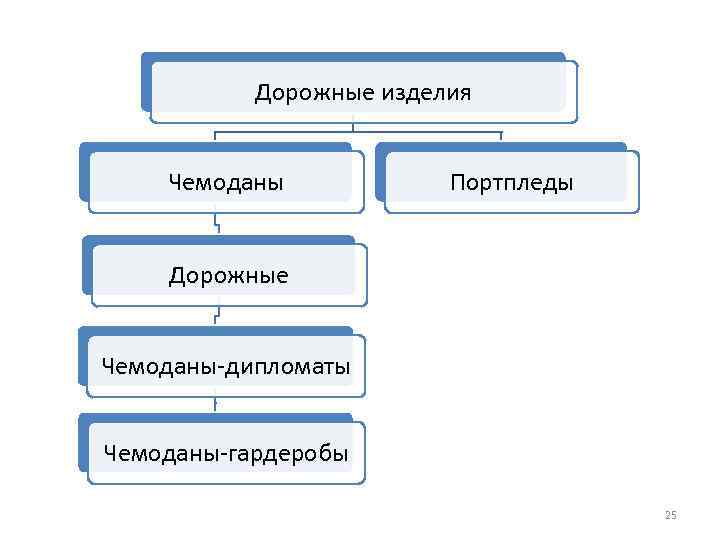

Дорожные изделия Чемоданы Портпледы Дорожные Чемоданы-дипломаты Чемоданы-гардеробы 25

Портпледы 26

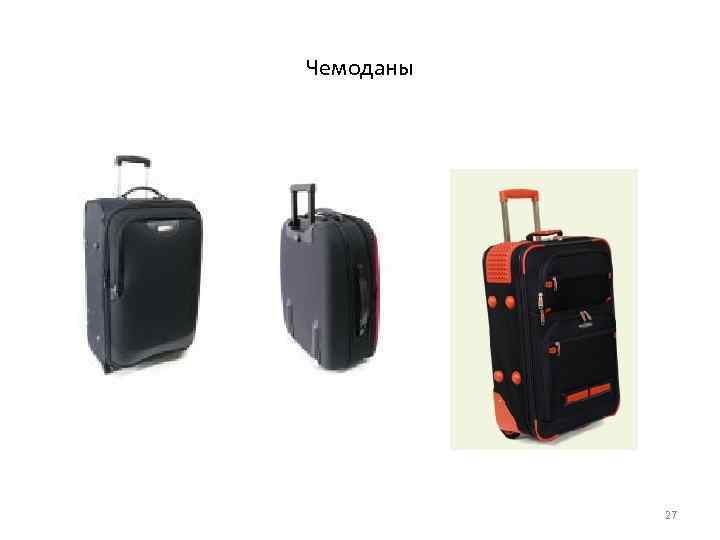

Чемоданы 27

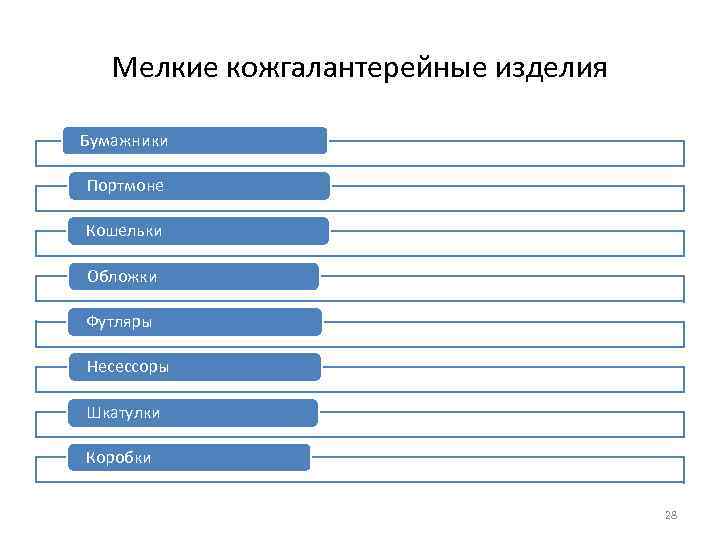

Мелкие кожгалантерейные изделия Бумажники Портмоне Кошельки Обложки Футляры Несессоры Шкатулки Коробки 28

Кошельки 29

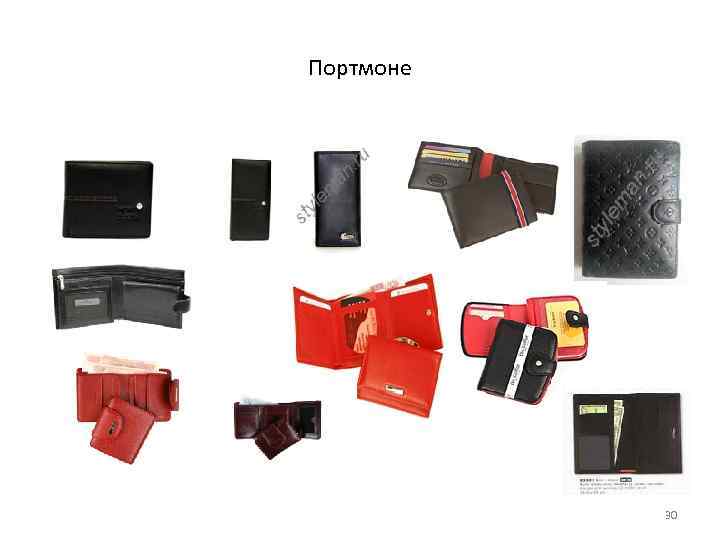

Портмоне 30

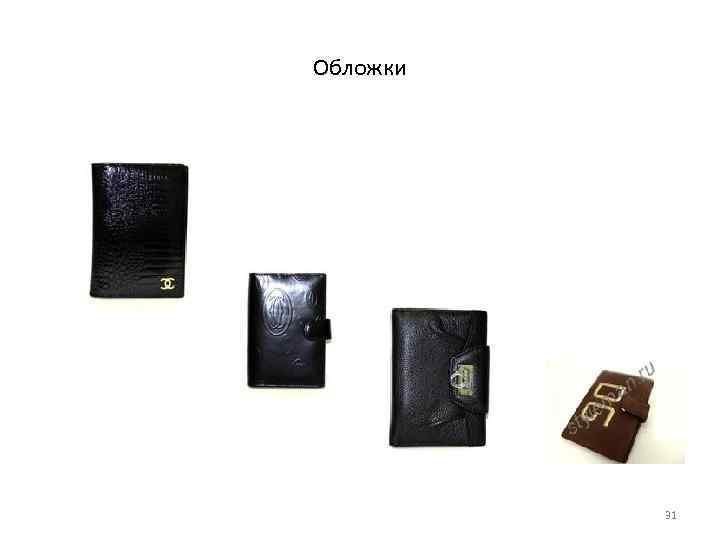

Обложки 31

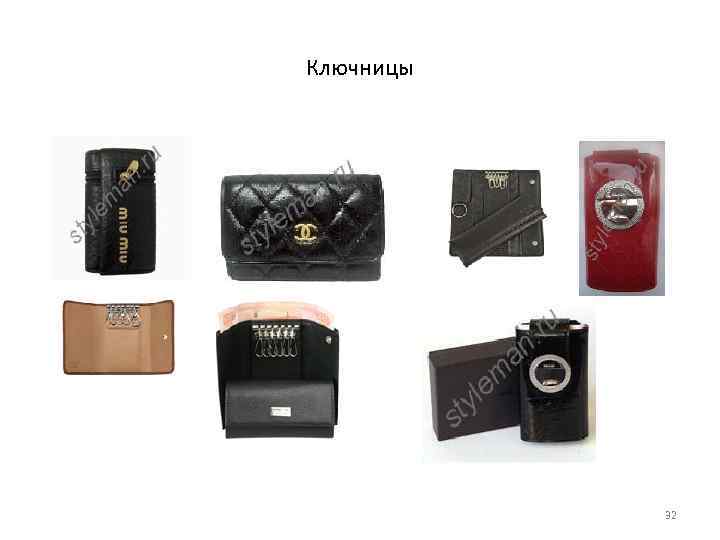

Ключницы 32

Изделия для предохранения кистей рук от внешних воздействий Перчатки Бытовые Руковицы Специа льные Бытовые Специальные мужские спортивные женские производственные детские Для спецпотребителей подростковые Для активного отдыха детские 33

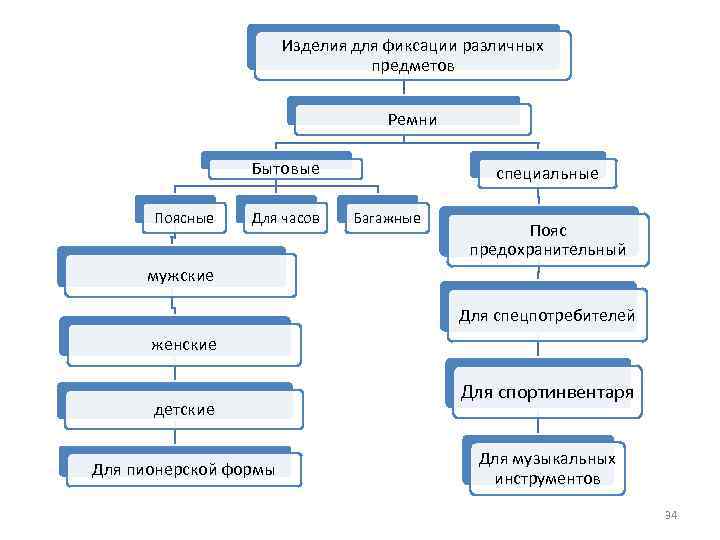

Изделия для фиксации различных предметов Ремни Бытовые Поясные Для часов специальные Багажные Пояс предохранительный мужские Для спецпотребителей женские детские Для пионерской формы Для спортинвентаря Для музыкальных инструментов 34

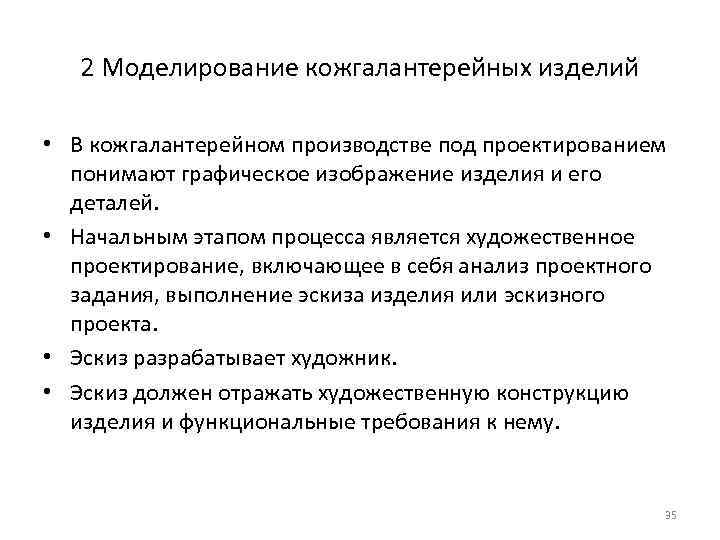

2 Моделирование кожгалантерейных изделий • В кожгалантерейном производстве под проектированием понимают графическое изображение изделия и его деталей. • Начальным этапом процесса является художественное проектирование, включающее в себя анализ проектного задания, выполнение эскиза изделия или эскизного проекта. • Эскиз разрабатывает художник. • Эскиз должен отражать художественную конструкцию изделия и функциональные требования к нему. 35

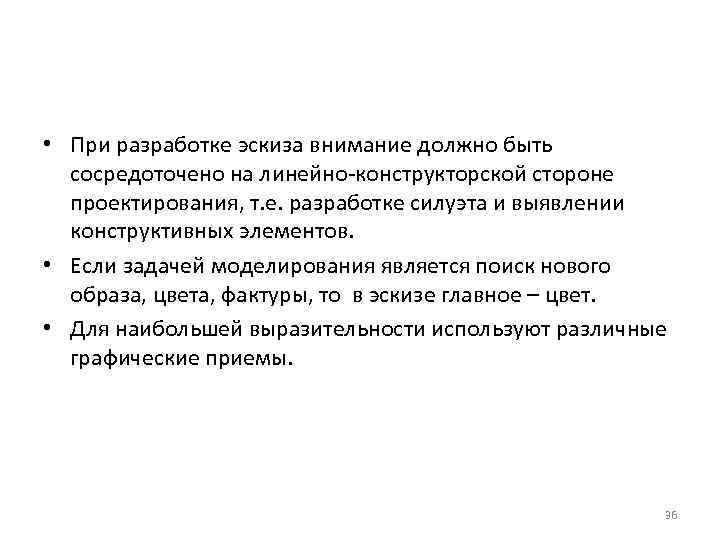

• При разработке эскиза внимание должно быть сосредоточено на линейно-конструкторской стороне проектирования, т. е. разработке силуэта и выявлении конструктивных элементов. • Если задачей моделирования является поиск нового образа, цвета, фактуры, то в эскизе главное – цвет. • Для наибольшей выразительности используют различные графические приемы. 36

37

Размеры ряда Ra 20 по ГОСТ 6636 «Нормальные линейные размеры» 100 110 125 140 160 180 200 220 250 280 10 11 12 16 16 18 20 22 25 28 320 360 400 450 500 550 630 710 800 900 32 36 40 45 50 55 60 70 80 90 38

Виды и размеры, мм портфелей и ученических ранцев Вид Длина Высота Ширина Портфели деловые Код ОКП 878100 мужские 380 -450 250 -390 60 -160 878110 Женские 320 -420 220 -300 60 -120 878120 Дорожные 430 -450 320 -400 80 -200 878110 Ученические 878130 I группа (1 -3 класс) 300 -360 220 -260 60 -100 II группа (4 -6 класс) 320 -380 250 -300 100 -120 III (7 -10 класс) 360 -420 250 -300 110 -130 Ученические ранцы 300 -360 220 -260 60 -100 878180 39

• Интервалы варьирования по длине, высоте и ширине составляют 10 мм, допустимые отклонения размеров ± 5 мм. 40

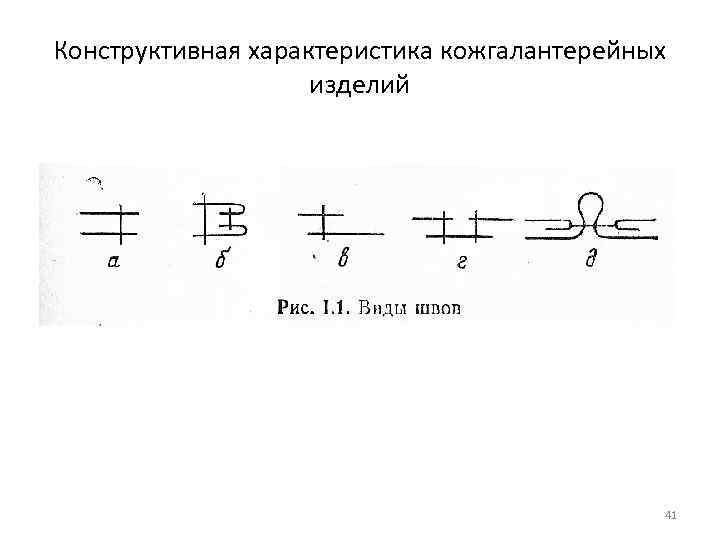

Конструктивная характеристика кожгалантерейных изделий 41

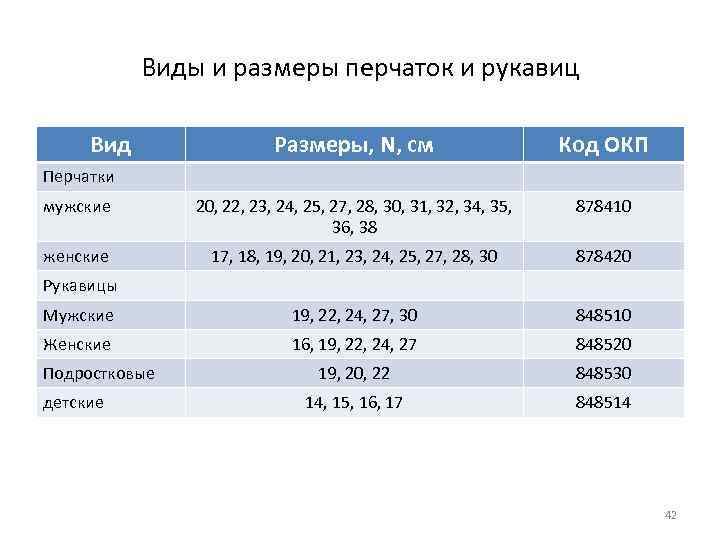

Виды и размеры перчаток и рукавиц Вид Размеры, N, см Код ОКП мужские 20, 22, 23, 24, 25, 27, 28, 30, 31, 32, 34, 35, 36, 38 878410 женские 17, 18, 19, 20, 21, 23, 24, 25, 27, 28, 30 878420 Мужские 19, 22, 24, 27, 30 848510 Женские 16, 19, 22, 24, 27 848520 19, 20, 22 848530 14, 15, 16, 17 848514 Перчатки Рукавицы Подростковые детские 42

Виды и размеры бумажников и обложек для документов Вид Длина×высота, мм Бумажники ( в раскрытом виде) Код ОКП 878310 двухсложные 175× 120, 190× 130, 200× 140, 210× 150, 220× 160, 220× 170 трехсложные 310× 160, 320× 160 Обложки (в раскрытом виде) 878340 Для паспорта 195× 135 Для партбилета 175× 125 Для комсомольского билета 160× 120 43

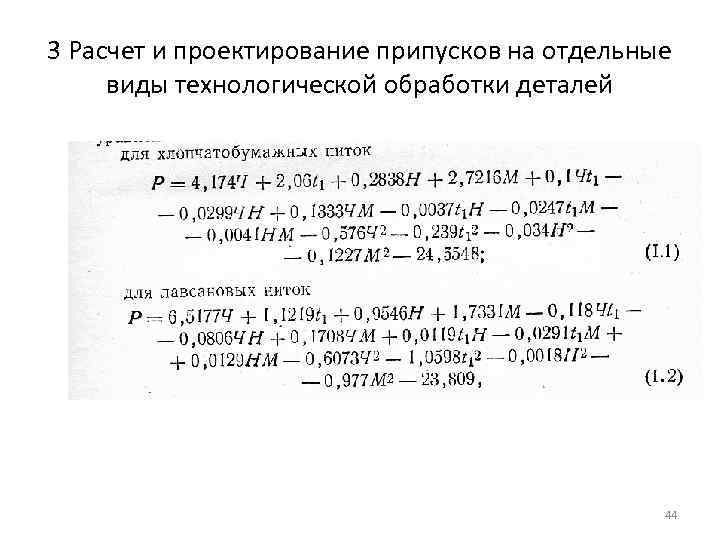

3 Расчет и проектирование припусков на отдельные виды технологической обработки деталей 44

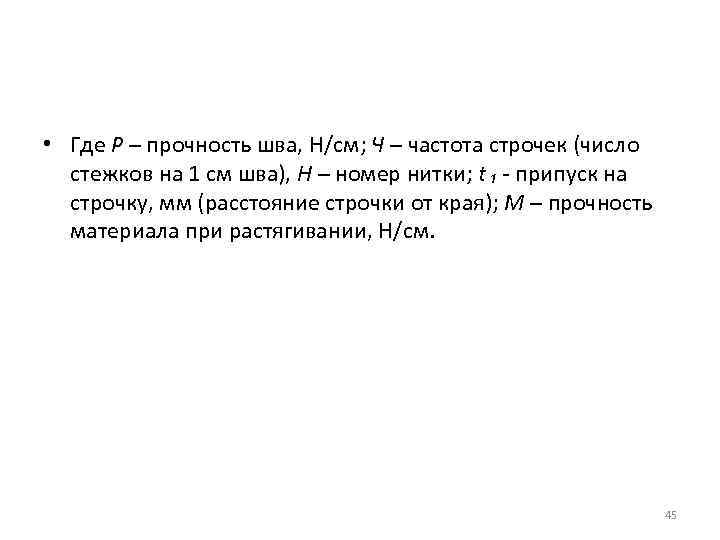

• Где Р – прочность шва, Н/см; Ч – частота строчек (число стежков на 1 см шва), Н – номер нитки; t ₁ - припуск на строчку, мм (расстояние строчки от края); М – прочность материала при растягивании, Н/см. 45

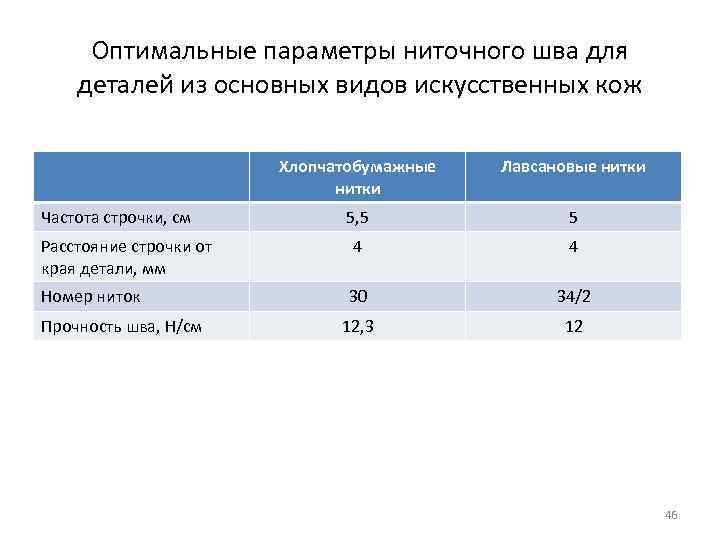

Оптимальные параметры ниточного шва для деталей из основных видов искусственных кож Хлопчатобумажные нитки Лавсановые нитки 5, 5 5 Расстояние строчки от края детали, мм 4 4 Номер ниток 30 34/2 12, 3 12 Частота строчки, см Прочность шва, Н/см 46

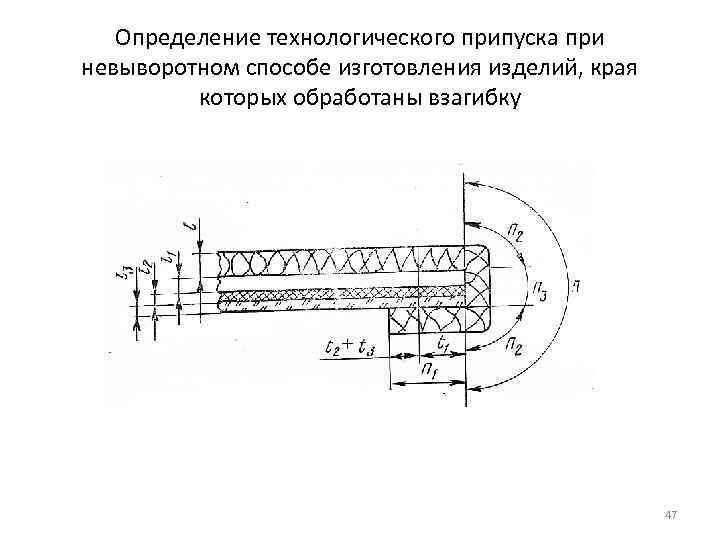

Определение технологического припуска при невыворотном способе изготовления изделий, края которых обработаны взагибку 47

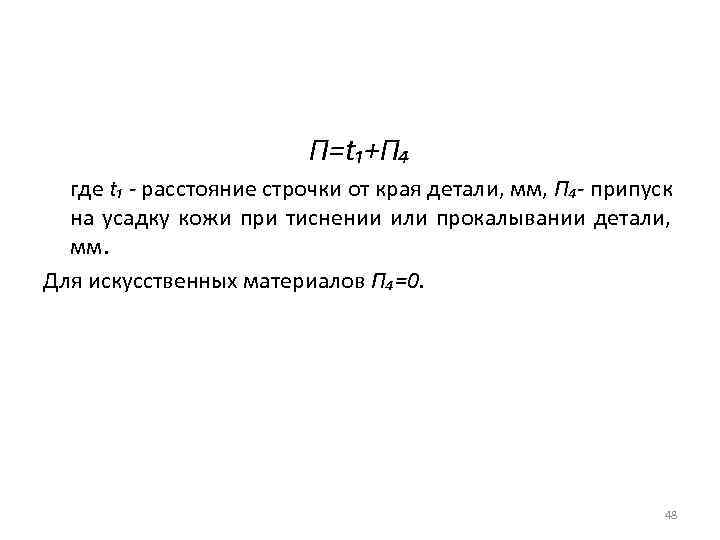

П=t₁+П₄ где t₁ - расстояние строчки от края детали, мм, П₄- припуск на усадку кожи при тиснении или прокалывании детали, мм. Для искусственных материалов П₄=0. 48

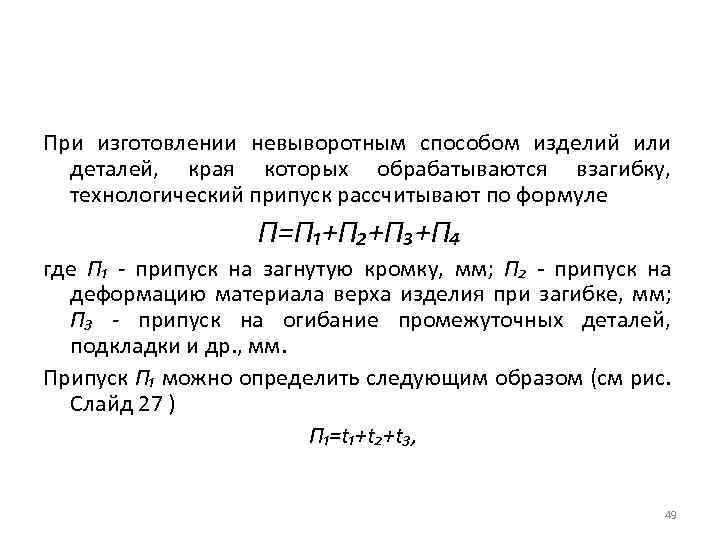

При изготовлении невыворотным способом изделий или деталей, края которых обрабатываются взагибку, технологический припуск рассчитывают по формуле П=П₁+П₂+П₃+П₄ где П₁ - припуск на загнутую кромку, мм; П₂ - припуск на деформацию материала верха изделия при загибке, мм; П₃ - припуск на огибание промежуточных деталей, подкладки и др. , мм. Припуск П₁ можно определить следующим образом (см рис. Слайд 27 ) П₁=t₁+t₂+t₃, 49

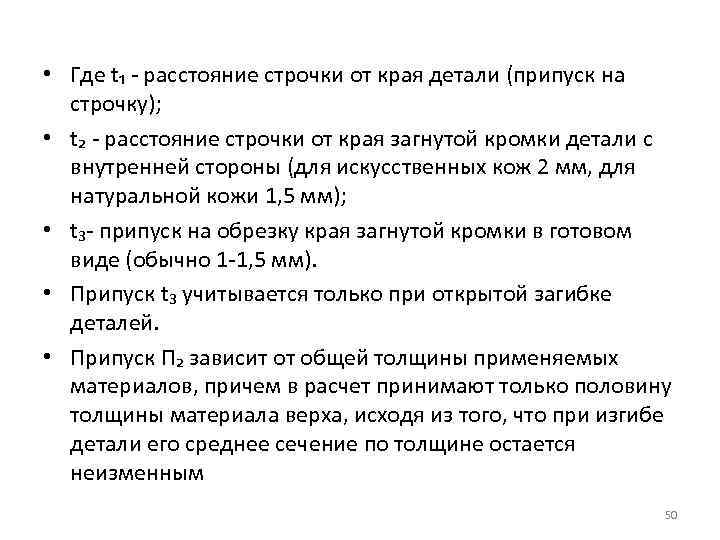

• Где t₁ - расстояние строчки от края детали (припуск на строчку); • t₂ - расстояние строчки от края загнутой кромки детали с внутренней стороны (для искусственных кож 2 мм, для натуральной кожи 1, 5 мм); • t₃- припуск на обрезку края загнутой кромки в готовом виде (обычно 1 -1, 5 мм). • Припуск t₃ учитывается только при открытой загибке деталей. • Припуск П₂ зависит от общей толщины применяемых материалов, причем в расчет принимают только половину толщины материала верха, исходя из того, что при изгибе детали его среднее сечение по толщине остается неизменным 50

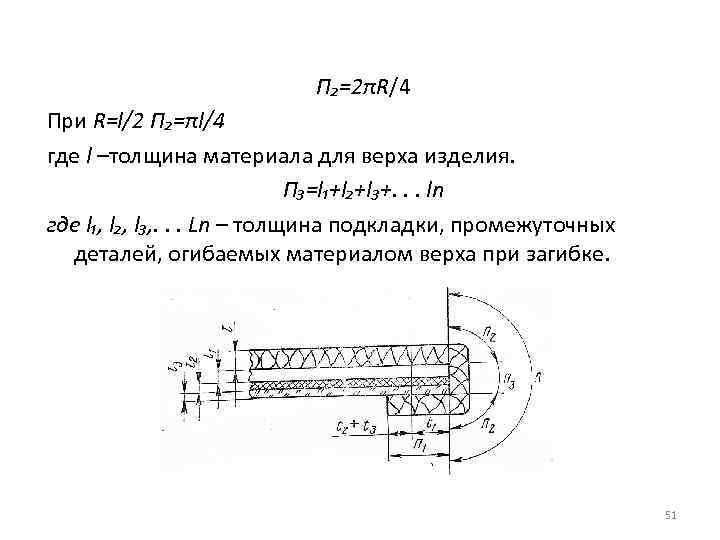

П₂=2πR/4 При R=l/2 П₂=πl/4 где l –толщина материала для верха изделия. П₃=l₁+l₂+l₃+. . . ln где l₁, l₂, l₃, . . . Ln – толщина подкладки, промежуточных деталей, огибаемых материалом верха при загибке. 51

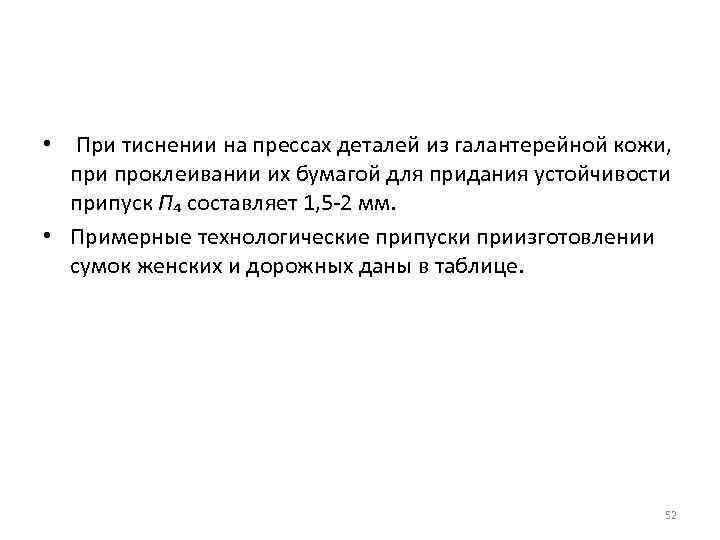

• При тиснении на прессах деталей из галантерейной кожи, при проклеивании их бумагой для придания устойчивости припуск П₄ составляет 1, 5 -2 мм. • Примерные технологические припуски приизготовлении сумок женских и дорожных даны в таблице. 52

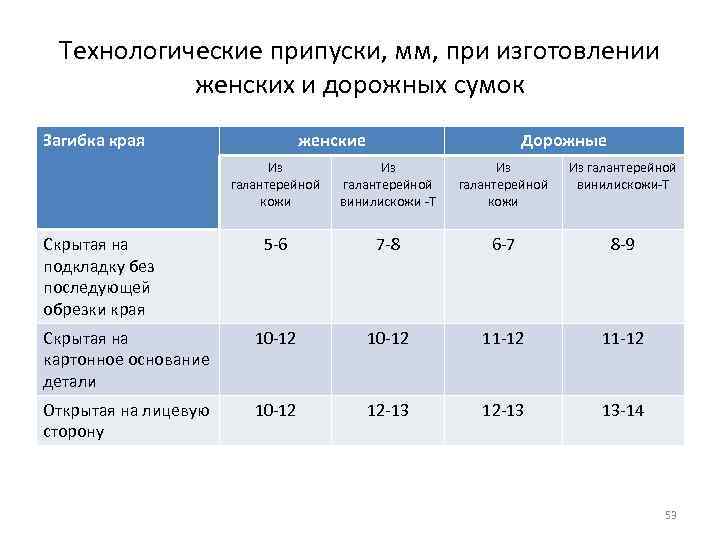

Технологические припуски, мм, при изготовлении женских и дорожных сумок Загибка края женские Дорожные Из галантерейной кожи Из галантерейной винилискожи -Т Из галантерейной кожи Из галантерейной винилискожи-Т 5 -6 7 -8 6 -7 8 -9 Скрытая на картонное основание детали 10 -12 11 -12 Открытая на лицевую сторону 10 -12 12 -13 13 -14 Скрытая на подкладку без последующей обрезки края 53

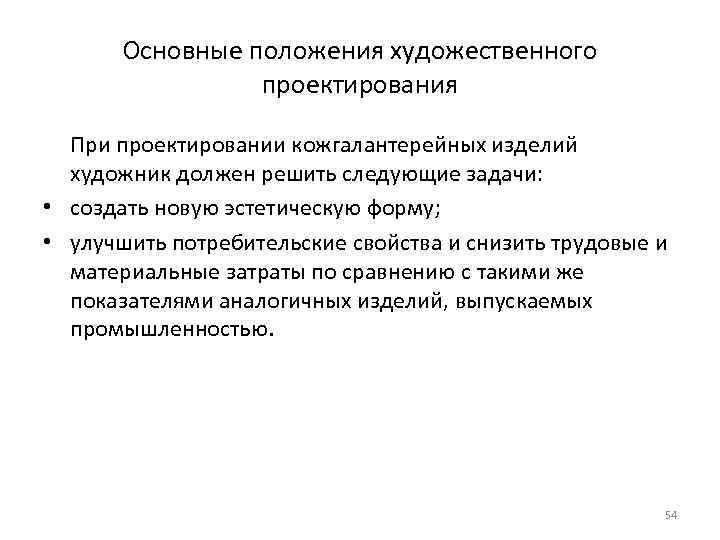

Основные положения художественного проектирования При проектировании кожгалантерейных изделий художник должен решить следующие задачи: • создать новую эстетическую форму; • улучшить потребительские свойства и снизить трудовые и материальные затраты по сравнению с такими же показателями аналогичных изделий, выпускаемых промышленностью. 54

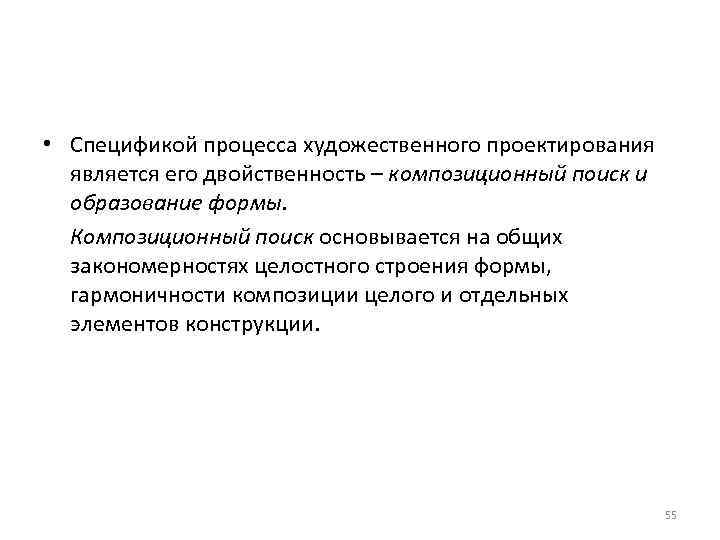

• Спецификой процесса художественного проектирования является его двойственность – композиционный поиск и образование формы. Композиционный поиск основывается на общих закономерностях целостного строения формы, гармоничности композиции целого и отдельных элементов конструкции. 55

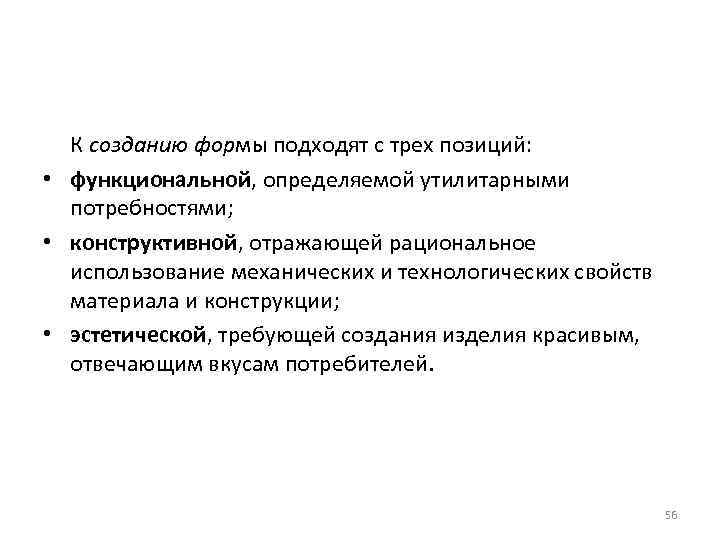

К созданию формы подходят с трех позиций: • функциональной, определяемой утилитарными потребностями; • конструктивной, отражающей рациональное использование механических и технологических свойств материала и конструкции; • эстетической, требующей создания изделия красивым, отвечающим вкусам потребителей. 56

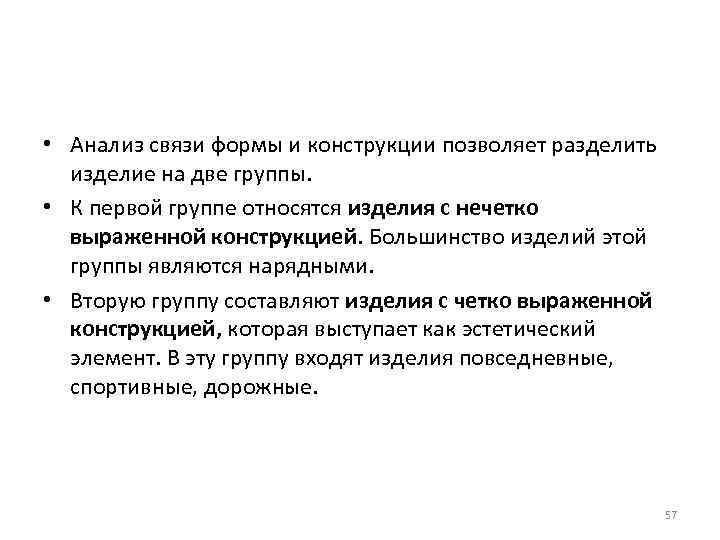

• Анализ связи формы и конструкции позволяет разделить изделие на две группы. • К первой группе относятся изделия с нечетко выраженной конструкцией. Большинство изделий этой группы являются нарядными. • Вторую группу составляют изделия с четко выраженной конструкцией, которая выступает как эстетический элемент. В эту группу входят изделия повседневные, спортивные, дорожные. 57

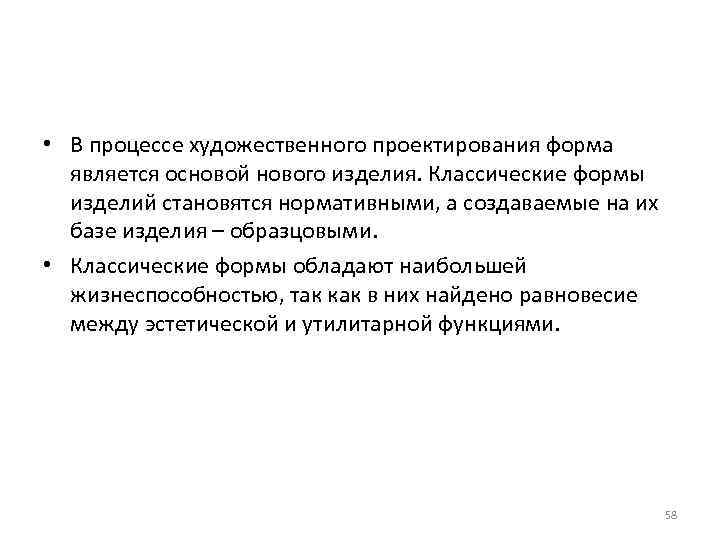

• В процессе художественного проектирования форма является основой нового изделия. Классические формы изделий становятся нормативными, а создаваемые на их базе изделия – образцовыми. • Классические формы обладают наибольшей жизнеспособностью, так как в них найдено равновесие между эстетической и утилитарной функциями. 58

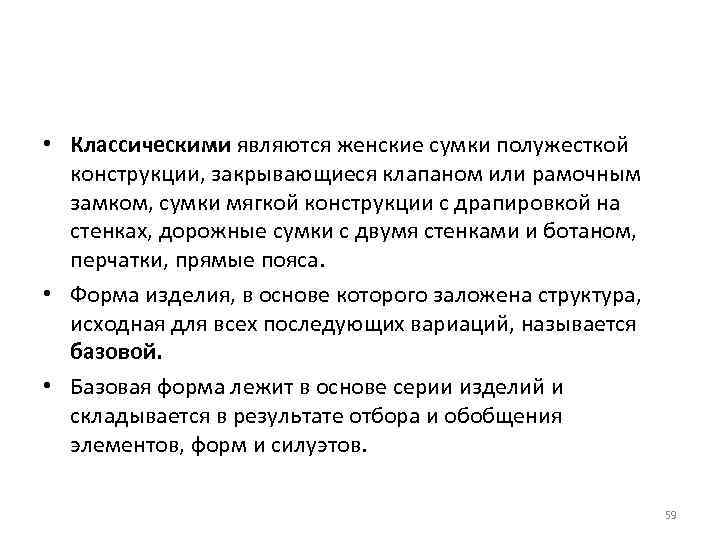

• Классическими являются женские сумки полужесткой конструкции, закрывающиеся клапаном или рамочным замком, сумки мягкой конструкции с драпировкой на стенках, дорожные сумки с двумя стенками и ботаном, перчатки, прямые пояса. • Форма изделия, в основе которого заложена структура, исходная для всех последующих вариаций, называется базовой. • Базовая форма лежит в основе серии изделий и складывается в результате отбора и обобщения элементов, форм и силуэтов. 59

4 Моделирование деталей кожгалантерейных изделий • Наиболее распространенным способом моделирования является графический. • При этом, пользуясь определенными правилами и зависимостями, вычерчивают контуры деталей. • На эскизе указывают основные размеры для разработки чертежей деталей. • Число проекций зависит от конструкции изделия. Как правило достаточно фронтальной и профильной проекций. • Для сумок с овальным или круглым дном необходима горизонтальная проекция. 60

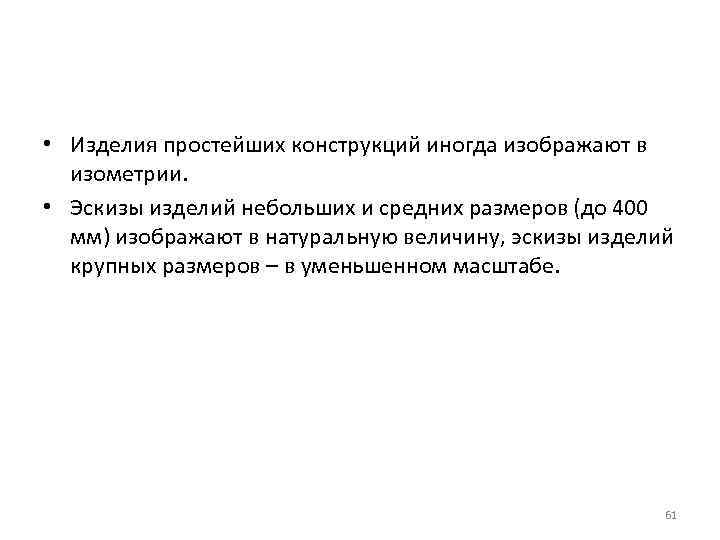

• Изделия простейших конструкций иногда изображают в изометрии. • Эскизы изделий небольших и средних размеров (до 400 мм) изображают в натуральную величину, эскизы изделий крупных размеров – в уменьшенном масштабе. 61

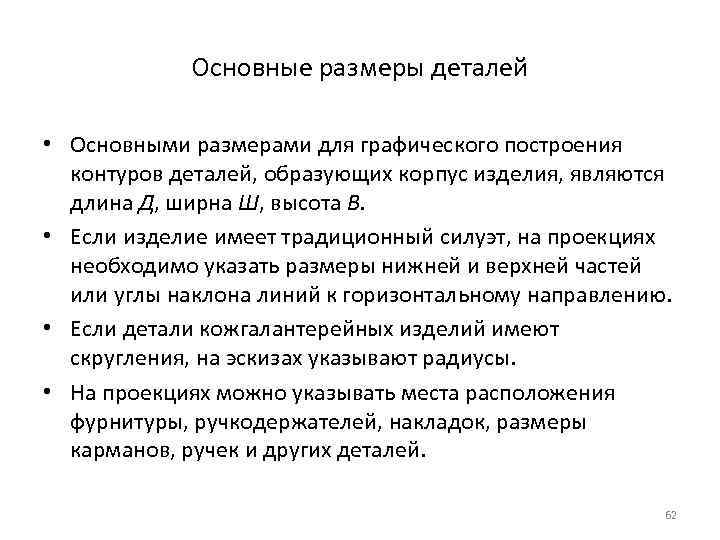

Основные размеры деталей • Основными размерами для графического построения контуров деталей, образующих корпус изделия, являются длина Д, ширна Ш, высота В. • Если изделие имеет традиционный силуэт, на проекциях необходимо указать размеры нижней и верхней частей или углы наклона линий к горизонтальному направлению. • Если детали кожгалантерейных изделий имеют скругления, на эскизах указывают радиусы. • На проекциях можно указывать места расположения фурнитуры, ручкодержателей, накладок, размеры карманов, ручек и других деталей. 62

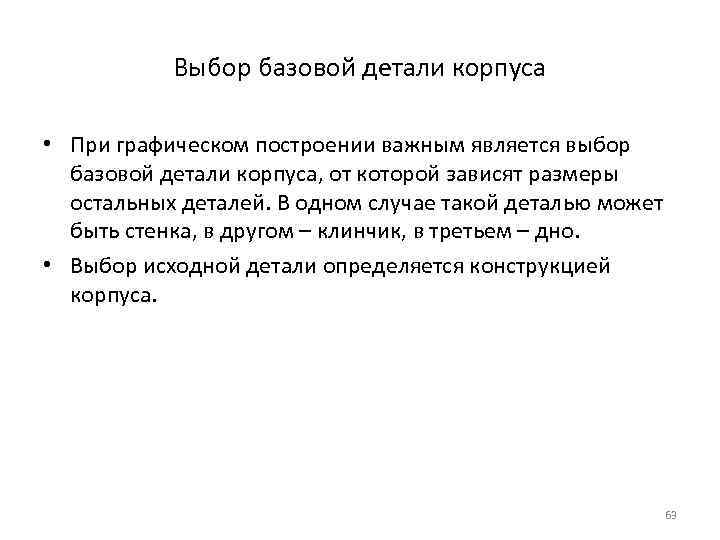

Выбор базовой детали корпуса • При графическом построении важным является выбор базовой детали корпуса, от которой зависят размеры остальных деталей. В одном случае такой деталью может быть стенка, в другом – клинчик, в третьем – дно. • Выбор исходной детали определяется конструкцией корпуса. 63

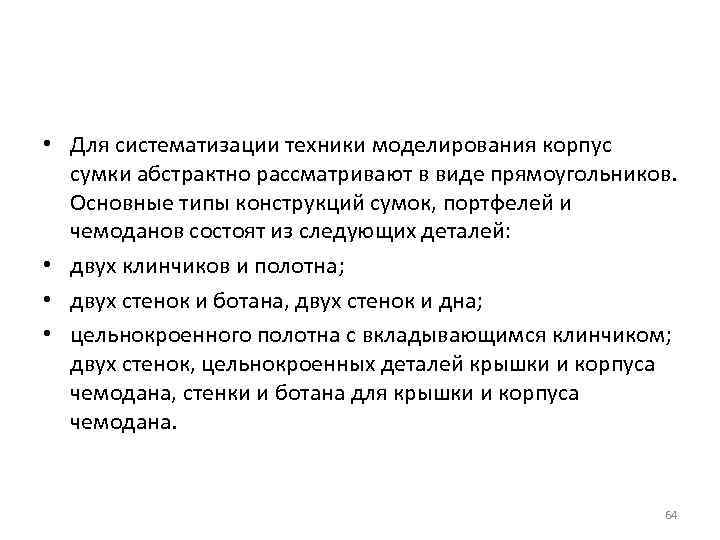

• Для систематизации техники моделирования корпус сумки абстрактно рассматривают в виде прямоугольников. Основные типы конструкций сумок, портфелей и чемоданов состоят из следующих деталей: • двух клинчиков и полотна; • двух стенок и ботана, двух стенок и дна; • цельнокроенного полотна с вкладывающимся клинчиком; двух стенок, цельнокроенных деталей крышки и корпуса чемодана, стенки и ботана для крышки и корпуса чемодана. 64

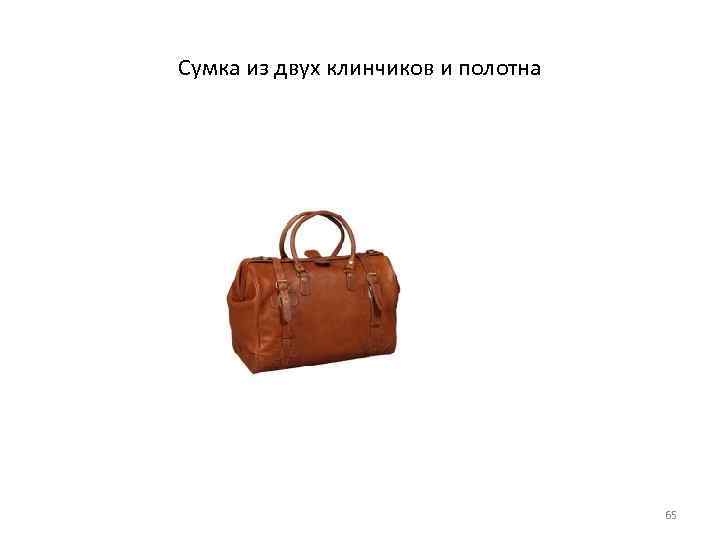

Сумка из двух клинчиков и полотна 65

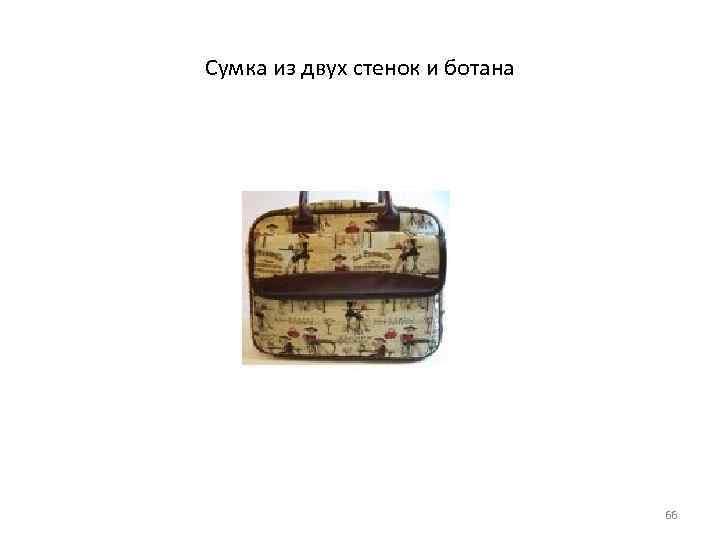

Сумка из двух стенок и ботана 66

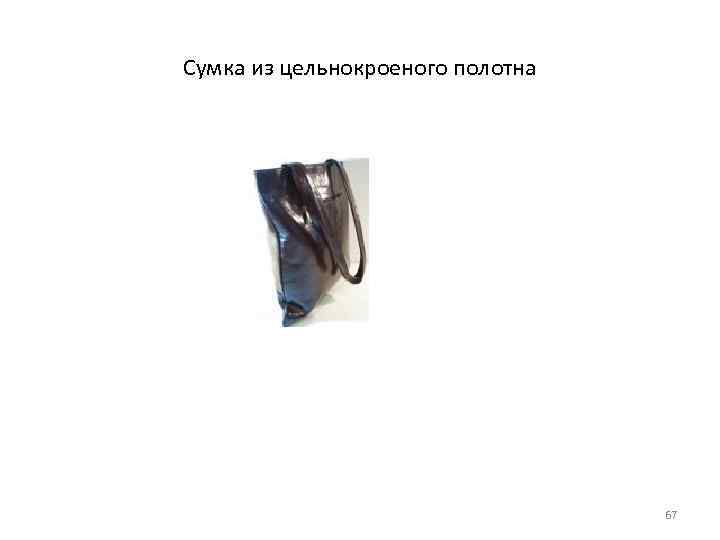

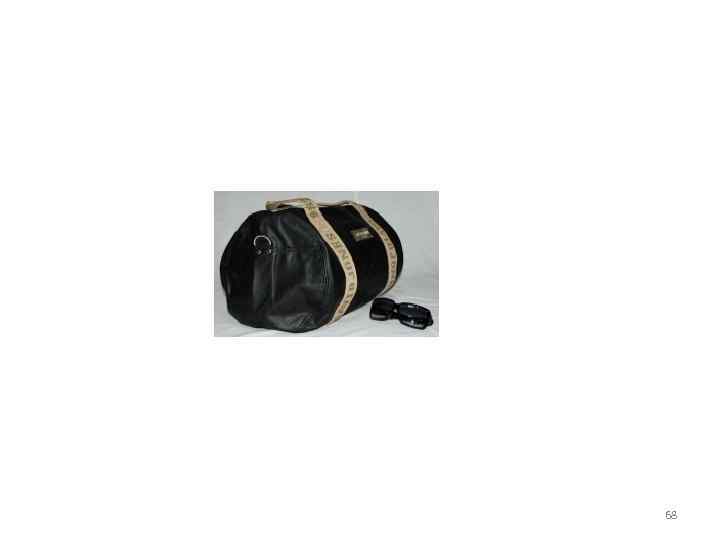

Сумка из цельнокроеного полотна 67

68

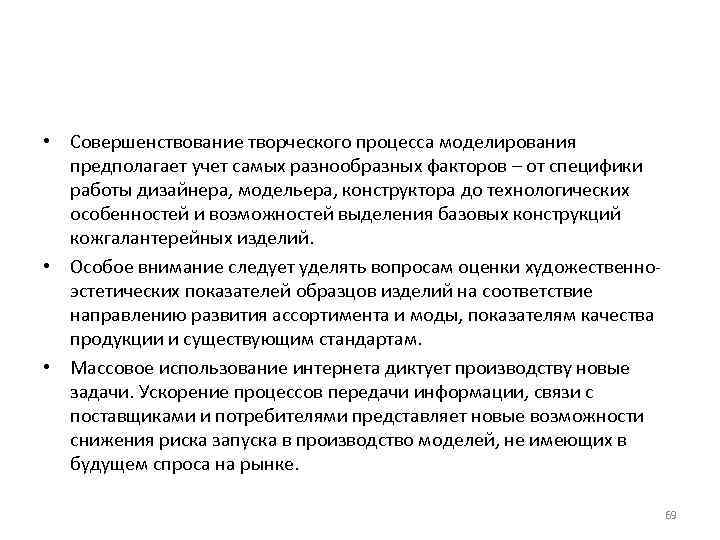

• Совершенствование творческого процесса моделирования предполагает учет самых разнообразных факторов – от специфики работы дизайнера, модельера, конструктора до технологических особенностей и возможностей выделения базовых конструкций кожгалантерейных изделий. • Особое внимание следует уделять вопросам оценки художественноэстетических показателей образцов изделий на соответствие направлению развития ассортимента и моды, показателям качества продукции и существующим стандартам. • Массовое использование интернета диктует производству новые задачи. Ускорение процессов передачи информации, связи с поставщиками и потребителями представляет новые возможности снижения риска запуска в производство моделей, не имеющих в будущем спроса на рынке. 69

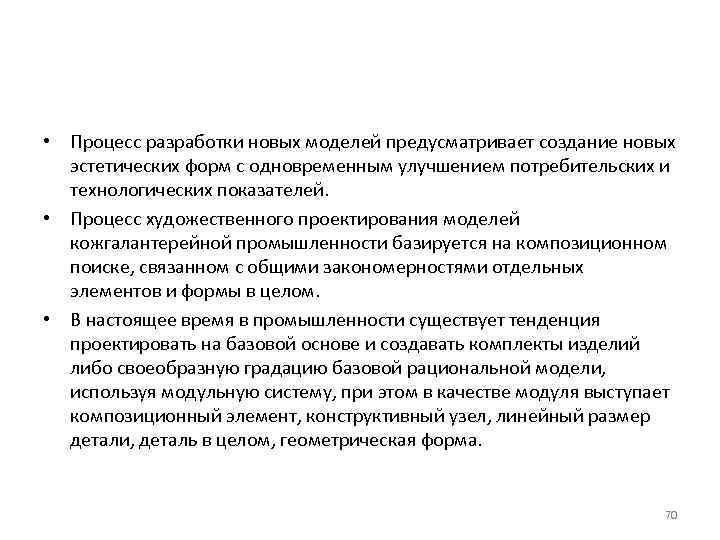

• Процесс разработки новых моделей предусматривает создание новых эстетических форм с одновременным улучшением потребительских и технологических показателей. • Процесс художественного проектирования моделей кожгалантерейной промышленности базируется на композиционном поиске, связанном с общими закономерностями отдельных элементов и формы в целом. • В настоящее время в промышленности существует тенденция проектировать на базовой основе и создавать комплекты изделий либо своеобразную градацию базовой рациональной модели, используя модульную систему, при этом в качестве модуля выступает композиционный элемент, конструктивный узел, линейный размер детали, деталь в целом, геометрическая форма. 70

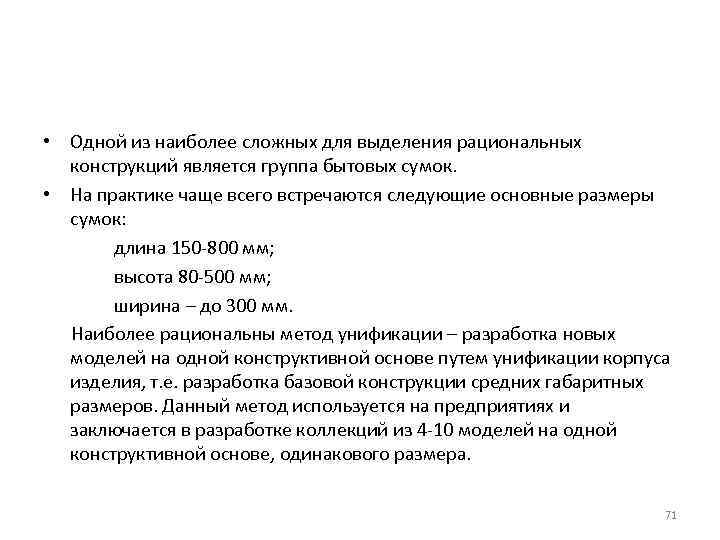

• Одной из наиболее сложных для выделения рациональных конструкций является группа бытовых сумок. • На практике чаще всего встречаются следующие основные размеры сумок: длина 150 -800 мм; высота 80 -500 мм; ширина – до 300 мм. Наиболее рациональны метод унификации – разработка новых моделей на одной конструктивной основе путем унификации корпуса изделия, т. е. разработка базовой конструкции средних габаритных размеров. Данный метод используется на предприятиях и заключается в разработке коллекций из 4 -10 моделей на одной конструктивной основе, одинакового размера. 71

• При условии большого спроса на базовую конструкцию зачастую разрабатывается серия подобных моделей различных габаритных размеров. • Внешнее разнообразие моделей достигается путем применения дополнительных наружных деталей, декоративных элементов, цветовой гаммы и фактуры материалов. 72

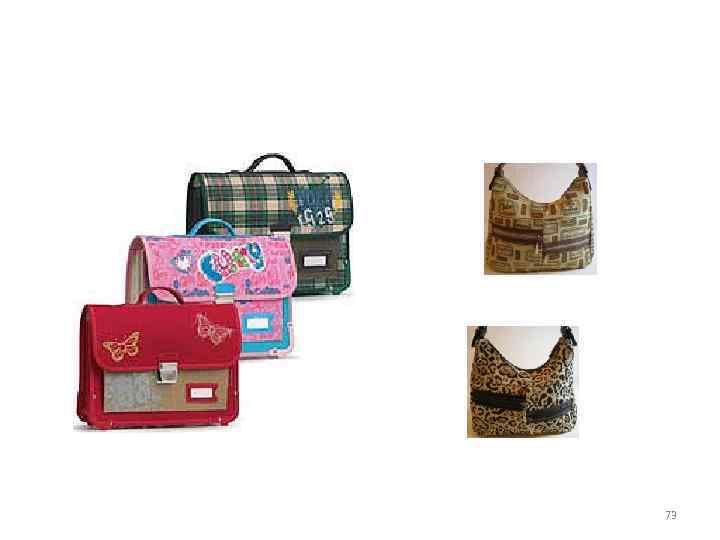

73

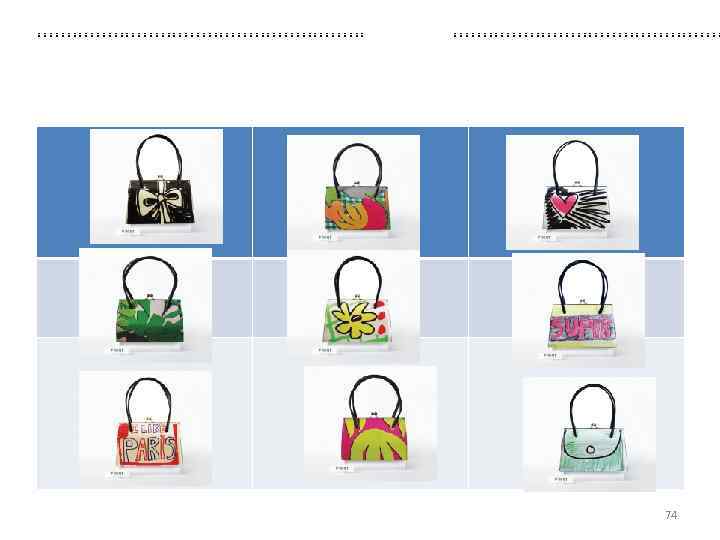

74

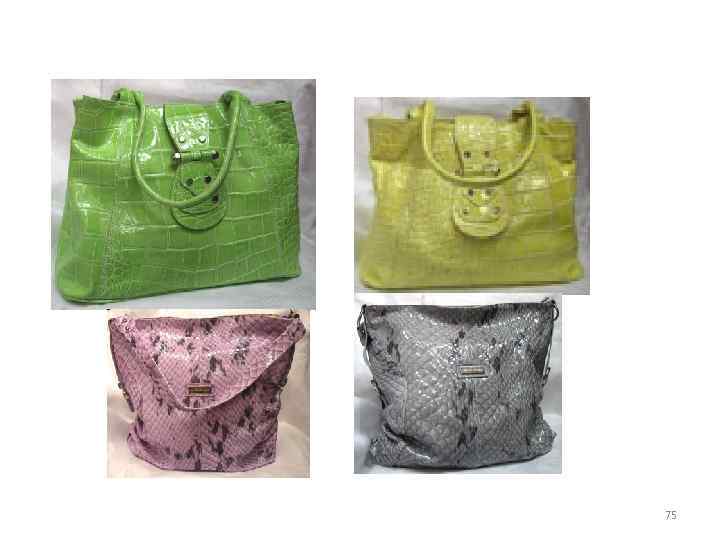

75

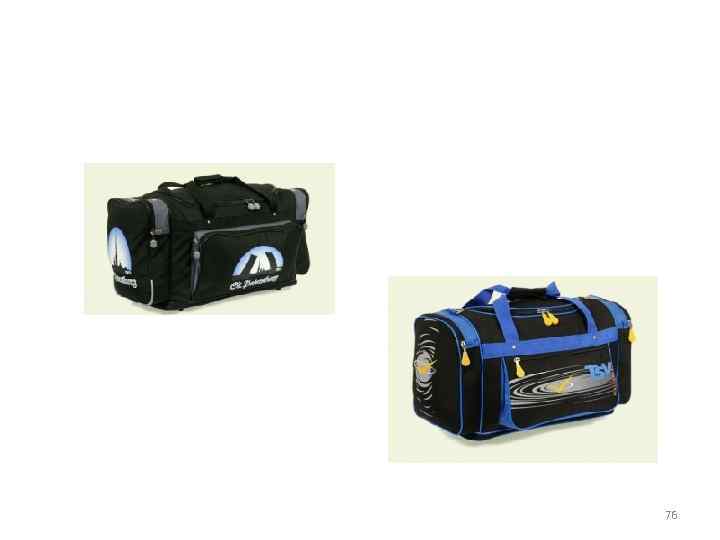

76

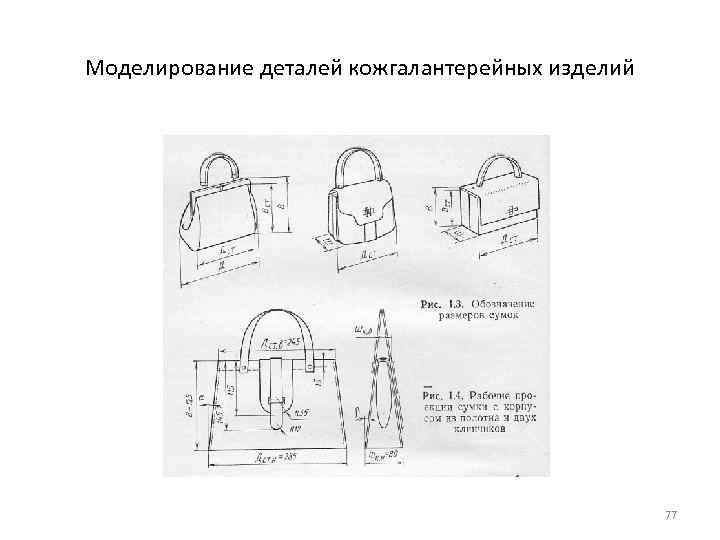

Моделирование деталей кожгалантерейных изделий 77

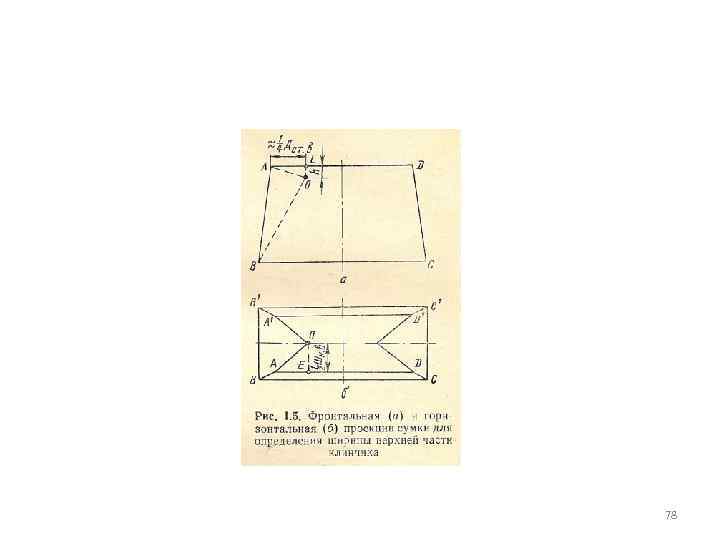

78

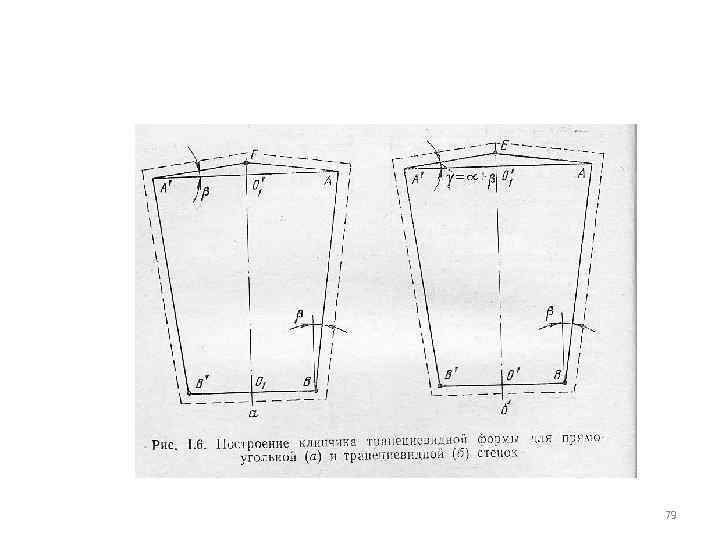

79

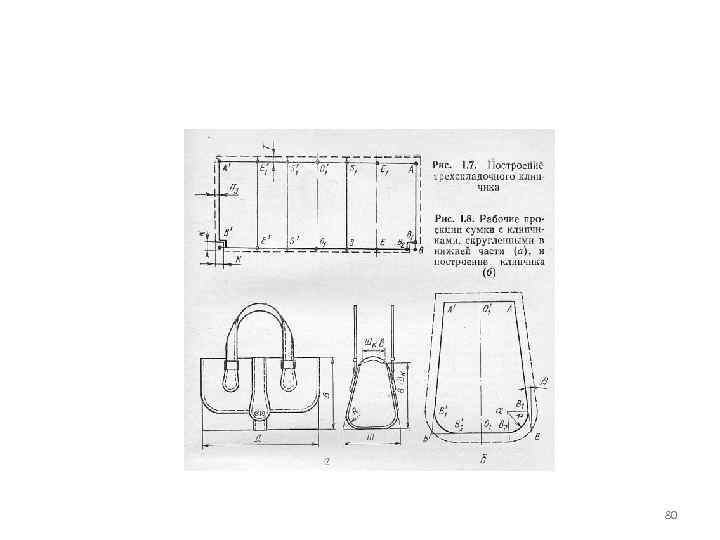

80

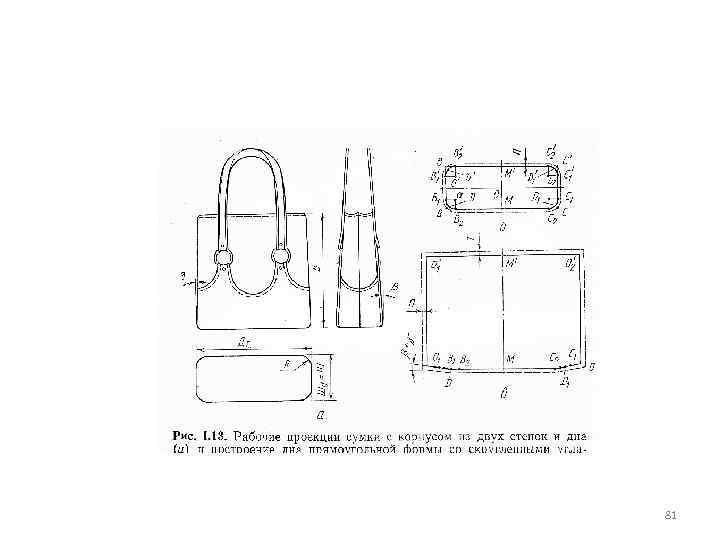

81

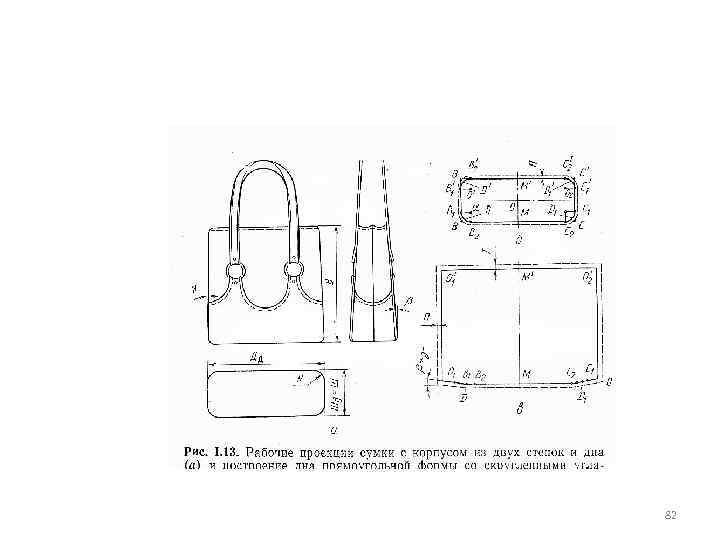

82

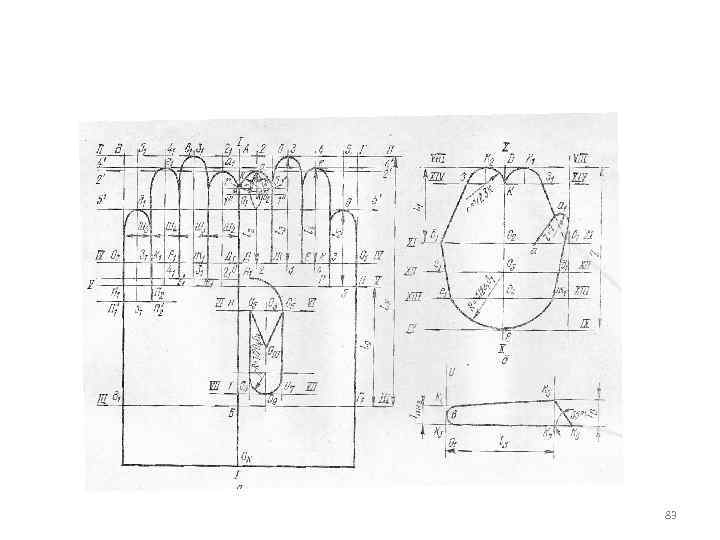

83

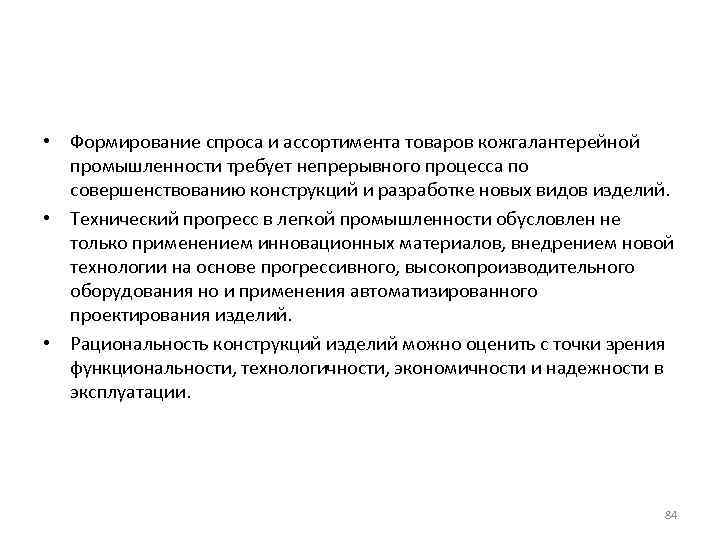

• Формирование спроса и ассортимента товаров кожгалантерейной промышленности требует непрерывного процесса по совершенствованию конструкций и разработке новых видов изделий. • Технический прогресс в легкой промышленности обусловлен не только применением инновационных материалов, внедрением новой технологии на основе прогрессивного, высокопроизводительного оборудования но и применения автоматизированного проектирования изделий. • Рациональность конструкций изделий можно оценить с точки зрения функциональности, технологичности, экономичности и надежности в эксплуатации. 84

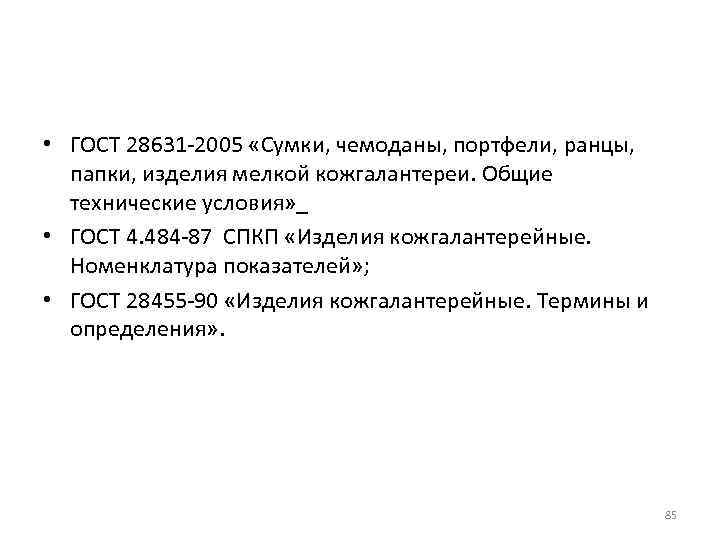

• ГОСТ 28631 -2005 «Сумки, чемоданы, портфели, ранцы, папки, изделия мелкой кожгалантереи. Общие технические условия» _ • ГОСТ 4. 484 -87 СПКП «Изделия кожгалантерейные. Номенклатура показателей» ; • ГОСТ 28455 -90 «Изделия кожгалантерейные. Термины и определения» . 85

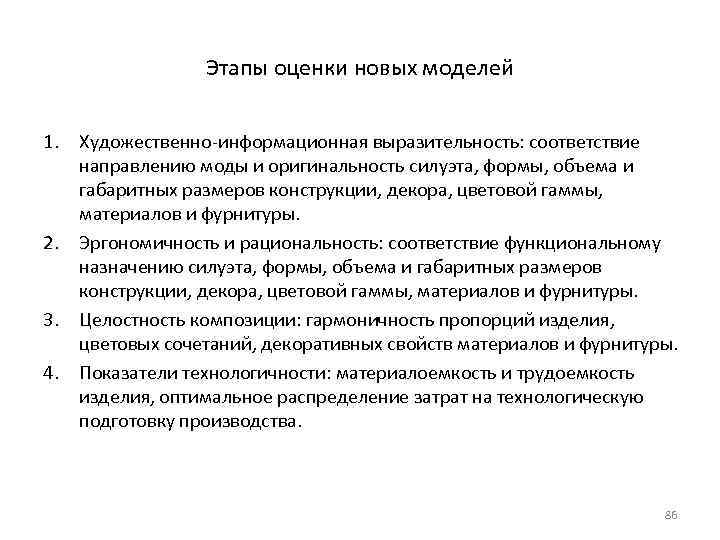

Этапы оценки новых моделей 1. Художественно-информационная выразительность: соответствие направлению моды и оригинальность силуэта, формы, объема и габаритных размеров конструкции, декора, цветовой гаммы, материалов и фурнитуры. 2. Эргономичность и рациональность: соответствие функциональному назначению силуэта, формы, объема и габаритных размеров конструкции, декора, цветовой гаммы, материалов и фурнитуры. 3. Целостность композиции: гармоничность пропорций изделия, цветовых сочетаний, декоративных свойств материалов и фурнитуры. 4. Показатели технологичности: материалоемкость и трудоемкость изделия, оптимальное распределение затрат на технологическую подготовку производства. 86

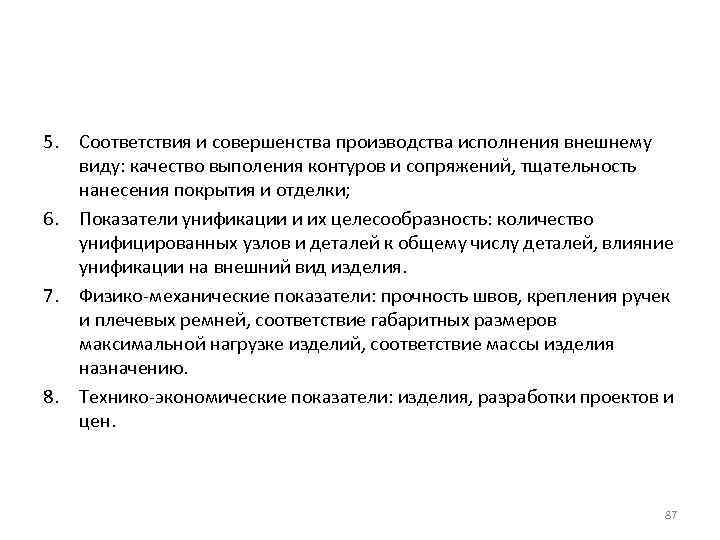

5. Соответствия и совершенства производства исполнения внешнему виду: качество выполения контуров и сопряжений, тщательность нанесения покрытия и отделки; 6. Показатели унификации и их целесообразность: количество унифицированных узлов и деталей к общему числу деталей, влияние унификации на внешний вид изделия. 7. Физико-механические показатели: прочность швов, крепления ручек и плечевых ремней, соответствие габаритных размеров максимальной нагрузке изделий, соответствие массы изделия назначению. 8. Технико-экономические показатели: изделия, разработки проектов и цен. 87

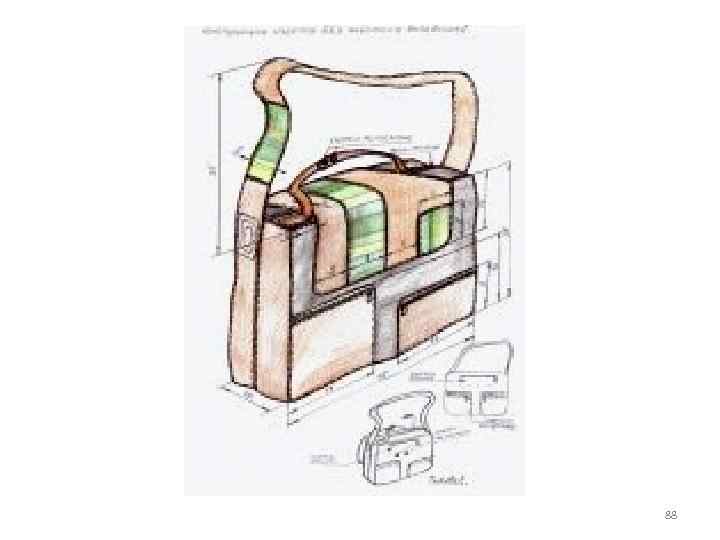

88

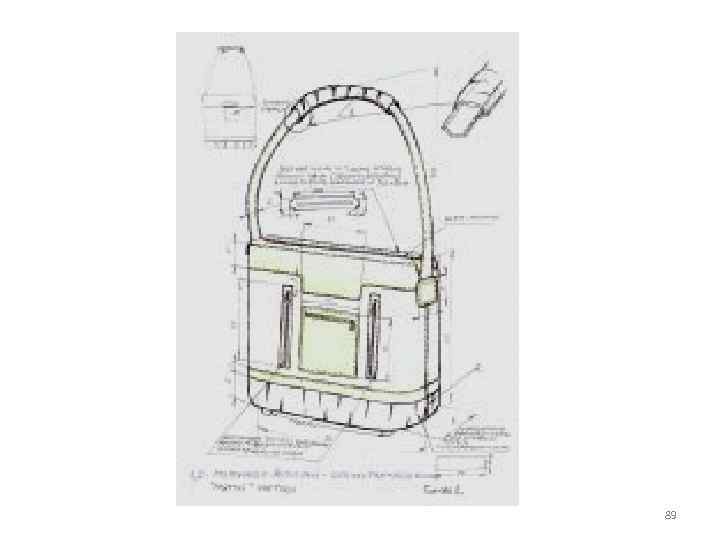

89

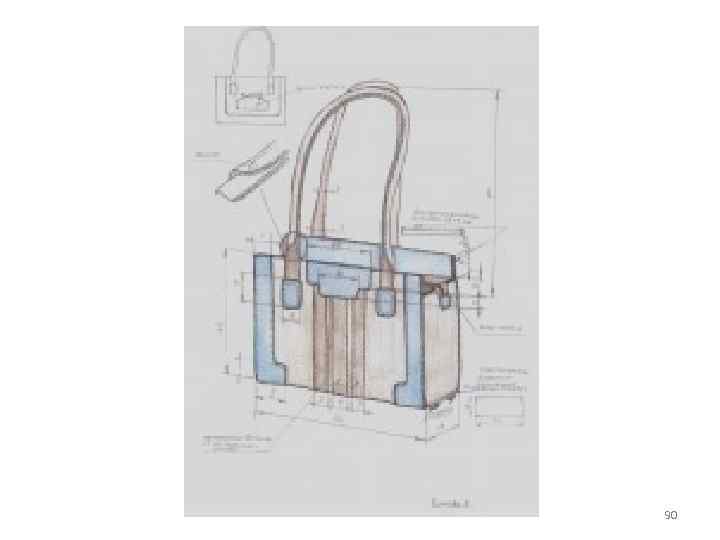

90
