Проектирование ККМ Лекция 6 Группы И-80 90 11

Проектирование ККМ Лекция 6 Группы И-80, 90 11 -18 марта 2013 г.

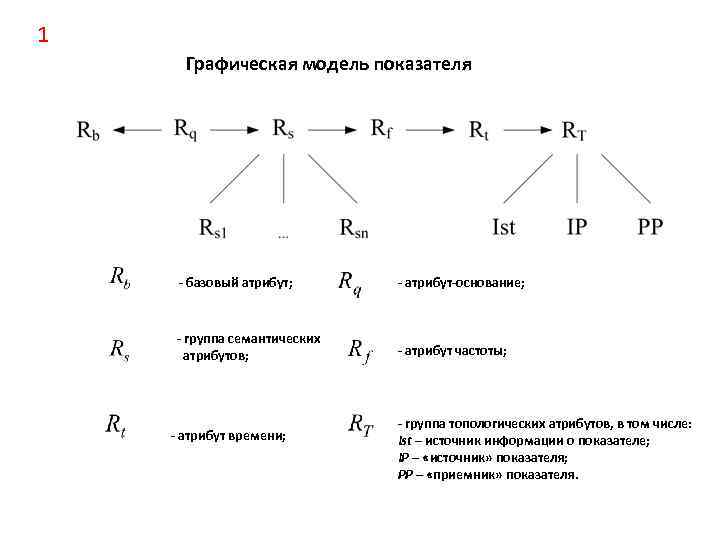

1 Графическая модель показателя - базовый атрибут; - атрибут-основание; - группа семантических атрибутов; - атрибут частоты; - атрибут времени; - группа топологических атрибутов, в том числе: Ist – источник информации о показателе; IP – «источник» показателя; PP – «приемник» показателя.

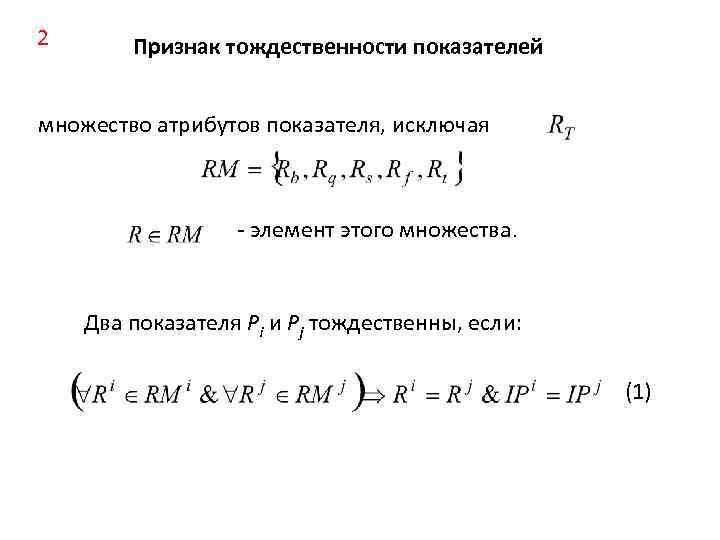

2 Признак тождественности показателей множество атрибутов показателя, исключая - элемент этого множества. Два показателя Pi и Pj тождественны, если: (1)

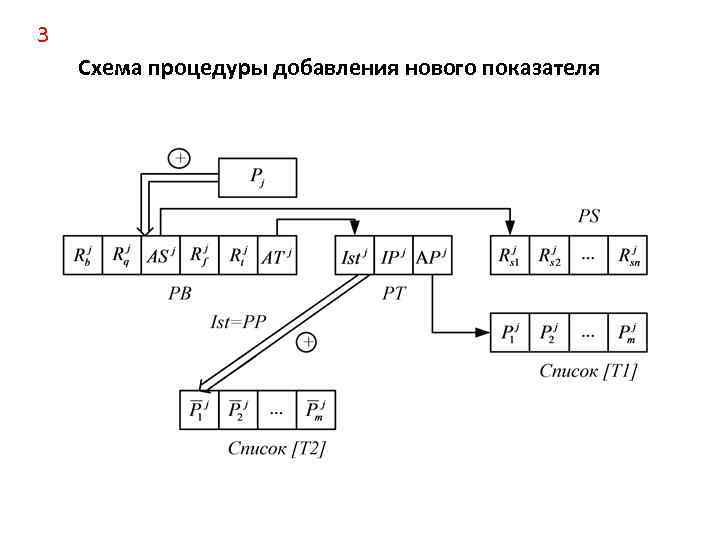

3 Схема процедуры добавления нового показателя

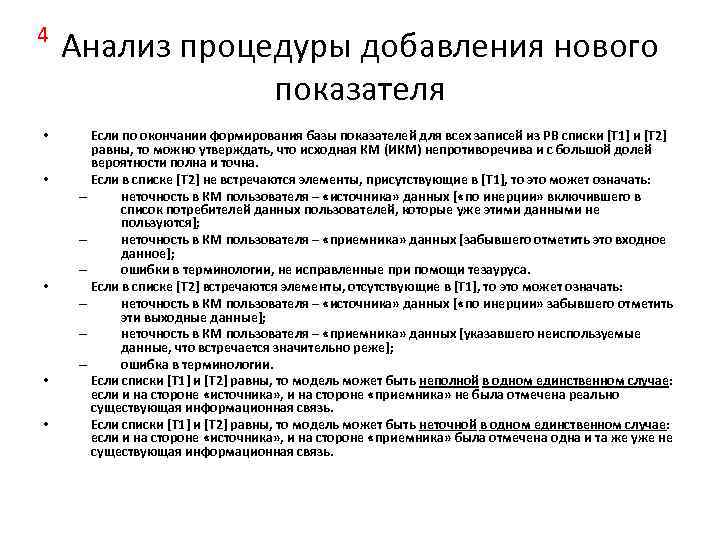

4 • • • Анализ процедуры добавления нового показателя Если по окончании формирования базы показателей для всех записей из РВ списки [Т 1] и [Т 2] равны, то можно утверждать, что исходная КМ (ИКМ) непротиворечива и с большой долей вероятности полна и точна. Если в списке [Т 2] не встречаются элементы, присутствующие в [Т 1], то это может означать: – неточность в КМ пользователя – «источника» данных [ «по инерции» включившего в список потребителей данных пользователей, которые уже этими данными не пользуются]; – неточность в КМ пользователя – «приемника» данных [забывшего отметить это входное данное]; – ошибки в терминологии, не исправленные при помощи тезауруса. Если в списке [Т 2] встречаются элементы, отсутствующие в [Т 1], то это может означать: – неточность в КМ пользователя – «источника» данных [ «по инерции» забывшего отметить эти выходные данные]; – неточность в КМ пользователя – «приемника» данных [указавшего неиспользуемые данные, что встречается значительно реже]; – ошибка в терминологии. Если списки [Т 1] и [Т 2] равны, то модель может быть неполной в одном единственном случае: если и на стороне «источника» , и на стороне «приемника» не была отмечена реально существующая информационная связь. Если списки [Т 1] и [Т 2] равны, то модель может быть неточной в одном единственном случае: если и на стороне «источника» , и на стороне «приемника» была отмечена одна и та же уже не существующая информационная связь.

5 Алгоритм проектирования ККМ. Шаг 1 • • • Формирование информационных потоков между «источниками» и «приемниками» данных (2) Узлами в такой схеме будут источники и приемники информации, а под информационным потоком понимается совокупность всех информационных показателей, имеющих общие источники формирования (IP) и приемники данных (РР).

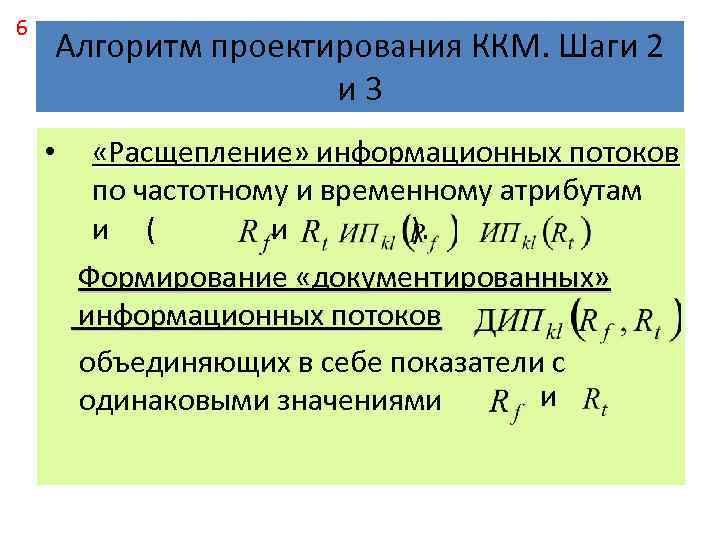

6 Алгоритм проектирования ККМ. Шаги 2 и 3 • «Расщепление» информационных потоков по частотному и временному атрибутам и ( и ). Формирование «документированных» информационных потоков объединяющих в себе показатели с и одинаковыми значениями.

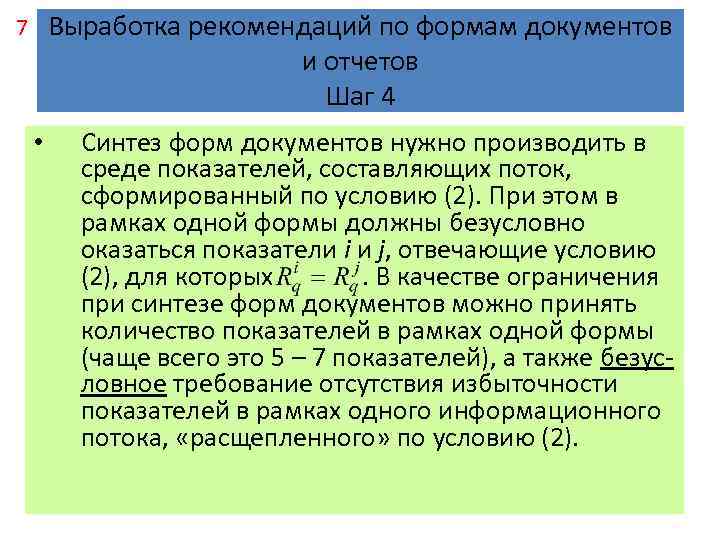

Выработка рекомендаций по формам документов и отчетов Шаг 4 7 • Синтез форм документов нужно производить в среде показателей, составляющих поток, сформированный по условию (2). При этом в рамках одной формы должны безусловно оказаться показатели i и j, отвечающие условию (2), для которых. В качестве ограничения при синтезе форм документов можно принять количество показателей в рамках одной формы (чаще всего это 5 – 7 показателей), а также безусловное требование отсутствия избыточности показателей в рамках одного информационного потока, «расщепленного» по условию (2).

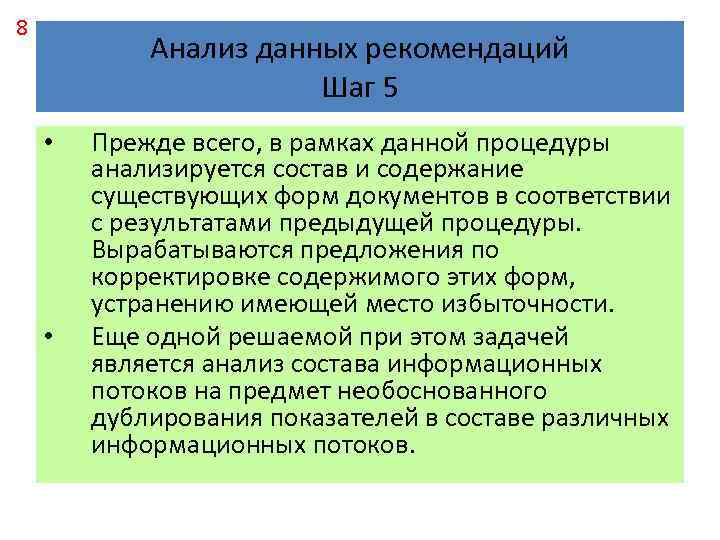

8 Анализ данных рекомендаций Шаг 5 • • Прежде всего, в рамках данной процедуры анализируется состав и содержание существующих форм документов в соответствии с результатами предыдущей процедуры. Вырабатываются предложения по корректировке содержимого этих форм, устранению имеющей место избыточности. Еще одной решаемой при этом задачей является анализ состава информационных потоков на предмет необоснованного дублирования показателей в составе различных информационных потоков.

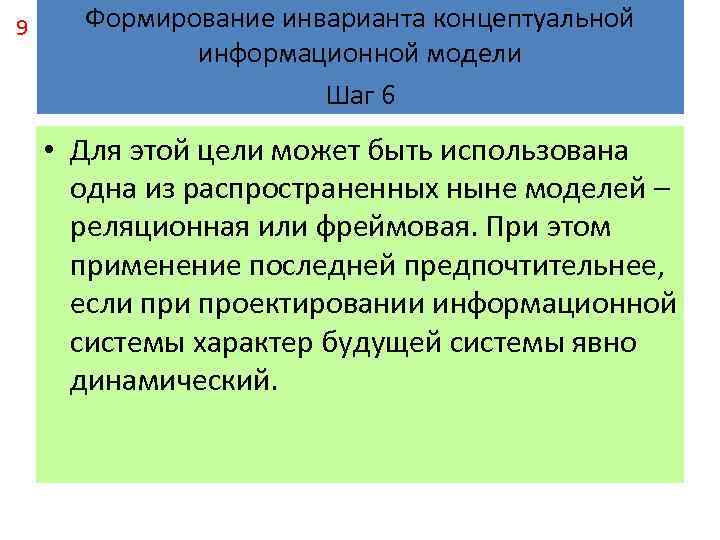

9 Формирование инварианта концептуальной информационной модели Шаг 6 • Для этой цели может быть использована одна из распространенных ныне моделей – реляционная или фреймовая. При этом применение последней предпочтительнее, если проектировании информационной системы характер будущей системы явно динамический.

10 Этапы проектирования комплексной концептуальной модели • первый - «СБОР ПЕРСОНИФИЦИРОВАННЫХ ИНФОРМАЦИОННЫХ ТРЕБОВАНИЙ ПОЛЬЗОВАТЕЛЕй» • второй - «ПОСТРОЕНИЕ ТЕЗАУРУСА ПОКАЗАТЕЛЕЙ» • третий - «СОГЛАСОВАНИЕ МОДЕЛЕЙ ПОКАЗАТЕЛЕЙ С ТЕЗАУРУСОМ» • четвертый – «СИНТЕЗ СХЕМЫ ИНФОРМАЦИОН-НЫХ ПОТОКОВ ПРОЕКТИРУЕМОЙ СИСТЕМЫ» • пятый - «ПРЕДЛОЖЕНИЯ ПО СИНТЕЗУ ФОРМ И ОТЧЕТОВ ДАННЫХ» • шестой - «ПРЕДЛОЖЕНИЯ ПО МОДЕРНИЗАЦИИ СУЩЕСТВУЮЩИХ ИНФОРМАЦИОННЫХ ПОТОКОВ
