Проектирование как основа инвестиционно- строительного процесса. Лекция 1

Проектирование как основа инвестиционно- строительного процесса. Лекция 1 часть 3-2

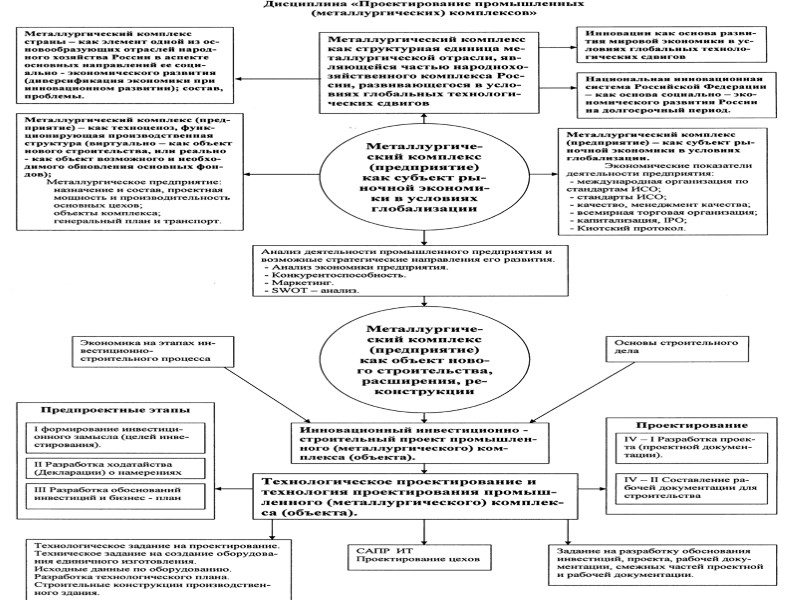

Введение в дисциплины: Проектирование-основа инвестиционно-строительного процесса. Основы технологии проектирования. Технологическое проектирование металлургического производства

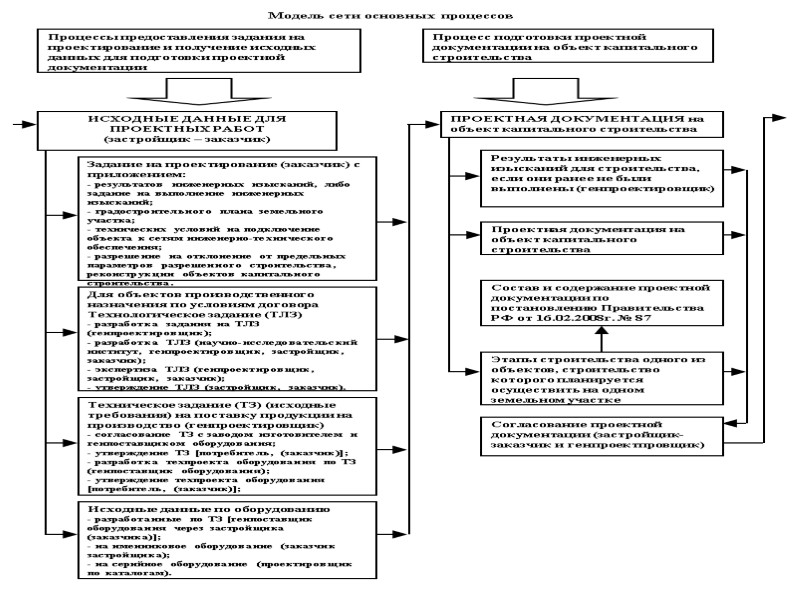

Процессы предоставления задания на проектирование и получение исходных данных для подготовки проектной документации Процесс подготовки проектной документации на объект капитального строительства ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТНЫХ РАБОТ (застройщик – заказчик) Задание на проектирование (заказчик) с приложением: - результатов инженерных изысканий, либо задание на выполнение инженерных изысканий; - градостроительного плана земельного участка; - технических условий на подключение объекта к сетям инженерно-технического обеспечения; - разрешение на отклонение от предельных параметров разрешенного строительства, реконструкции объектов капитального строительства. ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ на объект капитального строительства Результаты инженерных изысканий для строительства, если они ранее не были выполнены (генпроектировщик) Проектная документация на объект капитального строительства Состав и содержание проектной документации по постановлению Правительства РФ от 16.02.2008г. № 87 Этапы строительства одного из объектов, строительство которого планируется осуществить на одном земельном участке Для объектов производственного назначения по условиям договора Технологическое задание (ТЛЗ) - разработка задания на ТЛЗ (генпроектировщик); - разработка ТЛЗ (научно-исследовательский институт, генпроектировщик, застройщик, заказчик); - экспертиза ТЛЗ (генпроектировщик, застройщик, заказчик); - утверждение ТЛЗ (застройщик, заказчик). Техническое задание (ТЗ) (исходные требования) на поставку продукции на производство (генпроектировщик) - согласование ТЗ с заводом изготовителем и генпоставщиком оборудования; - утверждение ТЗ [потребитель, (заказчик)]; - разработка техпроекта оборудования по ТЗ (генпоставщик оборудования); - утверждение техпроекта оборудования [потребитель, (заказчик)]; Исходные данные по оборудованию - разработанные по ТЗ [генпоставщик оборудования через застройщика (заказчика)]; - на именниковое оборудование (заказчик застройщика); - на серийное оборудование (проектировщик по каталогам). Согласование проектной документации (застройщик-заказчик и генпроектпровщик) Модель сети основных процессов

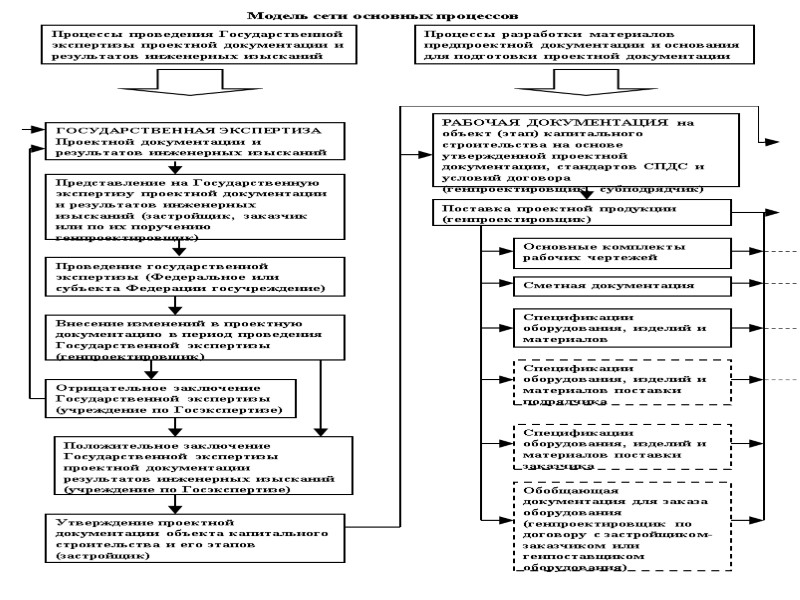

Процессы проведения Государственной экспертизы проектной документации и результатов инженерных изысканий Процессы разработки материалов предпроектной документации и основания для подготовки проектной документации ГОСУДАРСТВЕННАЯ ЭКСПЕРТИЗА Проектной документации и результатов инженерных изысканий Представление на Государственную экспертизу проектной документации и результатов инженерных изысканий (застройщик, заказчик или по их поручению генпроектировщик) Проведение государственной экспертизы (Федеральное или субъекта Федерации госучреждение) Внесение изменений в проектную документацию в период проведения Государственной экспертизы (генпроектировщик) Отрицательное заключение Государственной экспертизы (учреждение по Госэкспертизе) Положительное заключение Государственной экспертизы проектной документации результатов инженерных изысканий (учреждение по Госэкспертизе) Спецификации оборудования, изделий и материалов поставки подрядчика Спецификации оборудования, изделий и материалов поставки заказчика РАБОЧАЯ ДОКУМЕНТАЦИЯ на объект (этап) капитального строительства на основе утвержденной проектной документации, стандартов СПДС и условий договора (генпроектировщик, субподрядчик) Поставка проектной продукции (генпроектировщик) Основные комплекты рабочих чертежей Сметная документация Спецификации оборудования, изделий и материалов Утверждение проектной документации объекта капитального строительства и его этапов (застройщик) Обобщающая документация для заказа оборудования (генпроектировщик по договору с застройщиком-заказчиком или генпоставщиком оборудования) Модель сети основных процессов

Процессы получения разрешения на строительство Процессы осуществления строительства объекта капитального строительства, строительного контроля и государственного строительного надзора ПОЛУЧЕНИЕ РАЗРЕШЕНИЯ на строительство от уполномоченного органа Приемка проектной продукции застройщик (заказчик) Генподрядчик Генпоставщик оборудования, поставщик оборудования Поставка оборудования, изделий и материалов генпоставщиком оборудования ОСУЩЕСТВЛЕНИЕ СТРОИТЕЛЬСТВА объекта (этапа). Производство строительно-монтажных работ (Генподрядчик, субподрядчик) Строительный контроль соответствия выполняемых работ проектной и рабочей документации (Генподрядчик, застройщик, заказчик, авторский надзор) Поставка оборудования, изделий и материалов подрядчиком Поставка оборудования, изделий и материалов заказчиком и/или генпоставщиком оборудования Генпоставщик оборудования, Государственный строительный надзор (Федеральный или субъекта Федерации орган исполнительной власти) Генподрядчик Генподрядчик Модель сети основных процессов
