Проектирование информационных систем Преподаватель: к. т. н. , доц. каф. АСУ Никулина Наталья Олеговна nick_nataly@rambler. ru

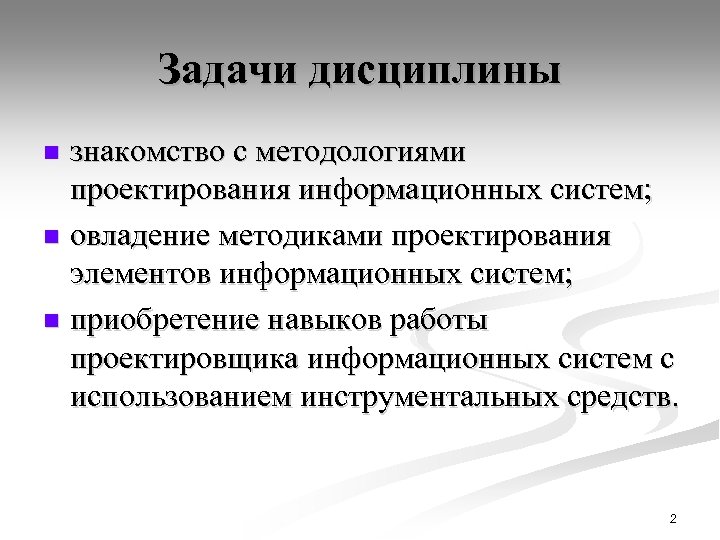

Задачи дисциплины знакомство с методологиями проектирования информационных систем; n овладение методиками проектирования элементов информационных систем; n приобретение навыков работы проектировщика информационных систем с использованием инструментальных средств. n 2

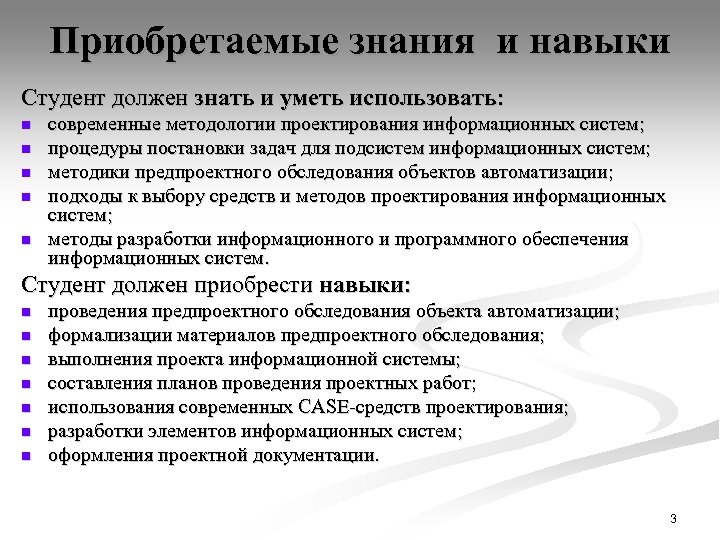

Приобретаемые знания и навыки Студент должен знать и уметь использовать: n n n современные методологии проектирования информационных систем; процедуры постановки задач для подсистем информационных систем; методики предпроектного обследования объектов автоматизации; подходы к выбору средств и методов проектирования информационных систем; методы разработки информационного и программного обеспечения информационных систем. Студент должен приобрести навыки: n n n n проведения предпроектного обследования объекта автоматизации; формализации материалов предпроектного обследования; выполнения проекта информационной системы; составления планов проведения проектных работ; использования современных CASE-средств проектирования; разработки элементов информационных систем; оформления проектной документации. 3

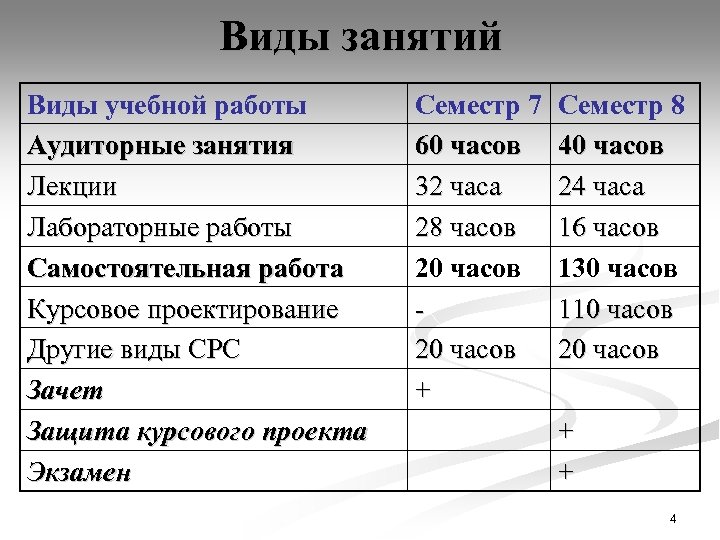

Виды занятий Виды учебной работы Аудиторные занятия Лекции Лабораторные работы Самостоятельная работа Курсовое проектирование Другие виды СРС Зачет Защита курсового проекта Экзамен Семестр 7 60 часов 32 часа 28 часов 20 часов - 20 часов + Семестр 8 40 часов 24 часа 16 часов 130 часов 110 часов 20 часов + + 4

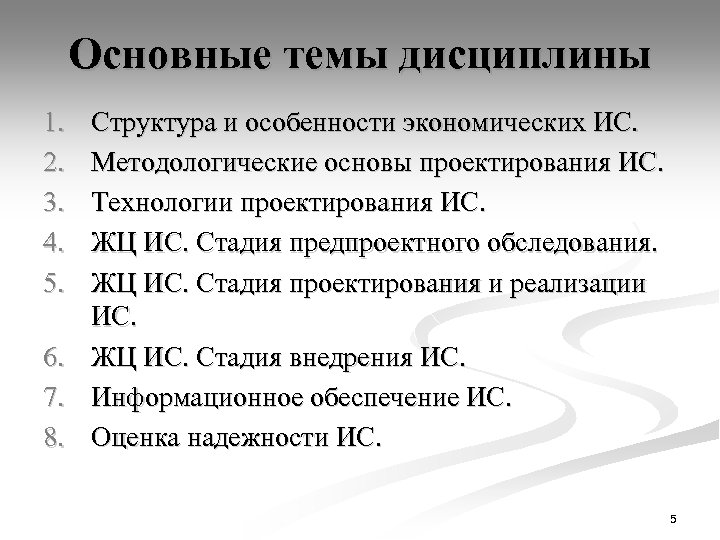

Основные темы дисциплины 1. 2. 3. 4. 5. Структура и особенности экономических ИС. Методологические основы проектирования ИС. Технологии проектирования ИС. ЖЦ ИС. Стадия предпроектного обследования. ЖЦ ИС. Стадия проектирования и реализации ИС. 6. ЖЦ ИС. Стадия внедрения ИС. 7. Информационное обеспечение ИС. 8. Оценка надежности ИС. 5

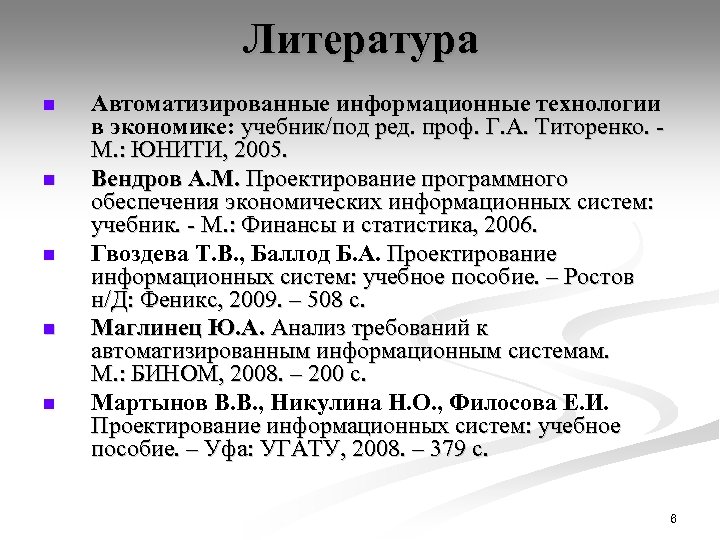

Литература n n n Автоматизированные информационные технологии в экономике: учебник/под ред. проф. Г. А. Титоренко. - М. : ЮНИТИ, 2005. Вендров А. М. Проектирование программного обеспечения экономических информационных систем: учебник. - М. : Финансы и статистика, 2006. Гвоздева Т. В. , Баллод Б. А. Проектирование информационных систем: учебное пособие. – Ростов н/Д: Феникс, 2009. – 508 с. Маглинец Ю. А. Анализ требований к автоматизированным информационным системам. М. : БИНОМ, 2008. – 200 с. Мартынов В. В. , Никулина Н. О. , Филосова Е. И. Проектирование информационных систем: учебное пособие. – Уфа: УГАТУ, 2008. – 379 с. 6

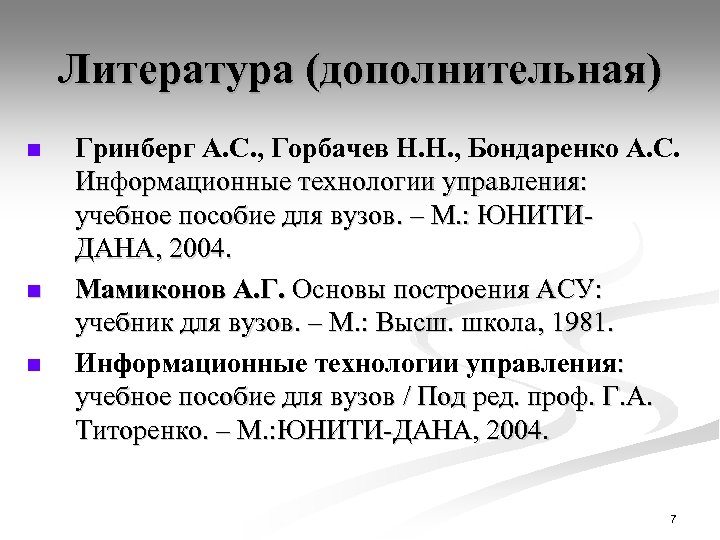

Литература (дополнительная) n n n Гринберг А. С. , Горбачев Н. Н. , Бондаренко А. С. Информационные технологии управления: учебное пособие для вузов. – М. : ЮНИТИДАНА, 2004. Мамиконов А. Г. Основы построения АСУ: учебник для вузов. – М. : Высш. школа, 1981. Информационные технологии управления: учебное пособие для вузов / Под ред. проф. Г. А. Титоренко. – М. : ЮНИТИ-ДАНА, 2004. 7

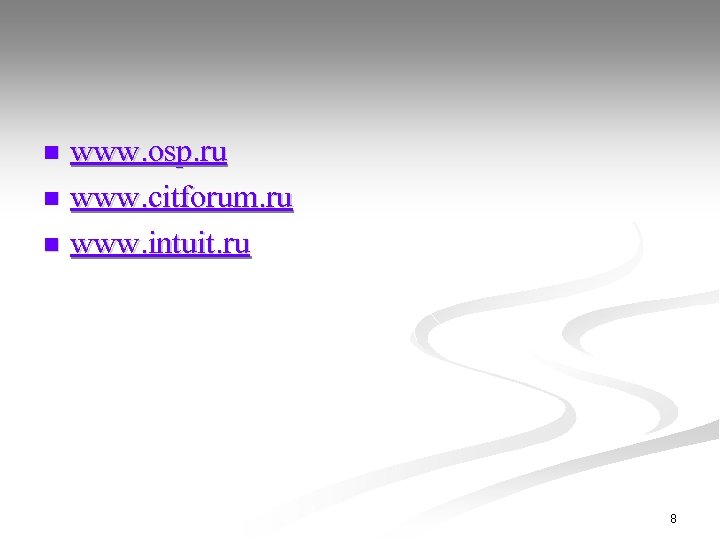

www. osp. ru n www. citforum. ru n www. intuit. ru n 8

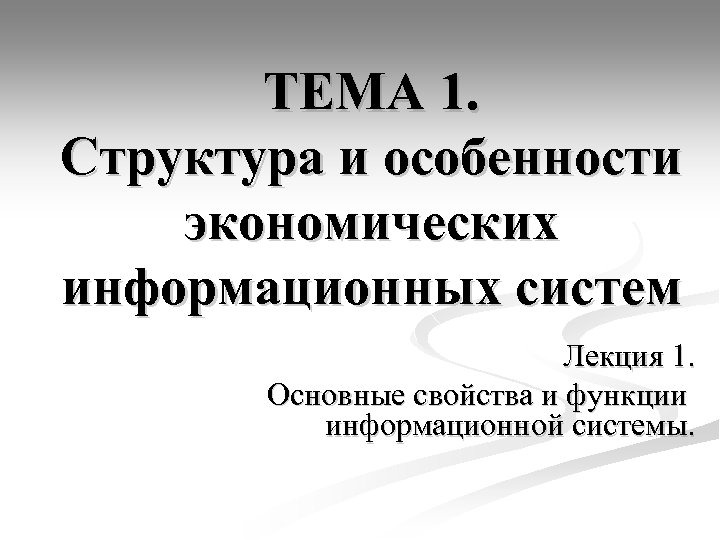

ТЕМА 1. Структура и особенности экономических информационных систем Лекция 1. Основные свойства и функции информационной системы.

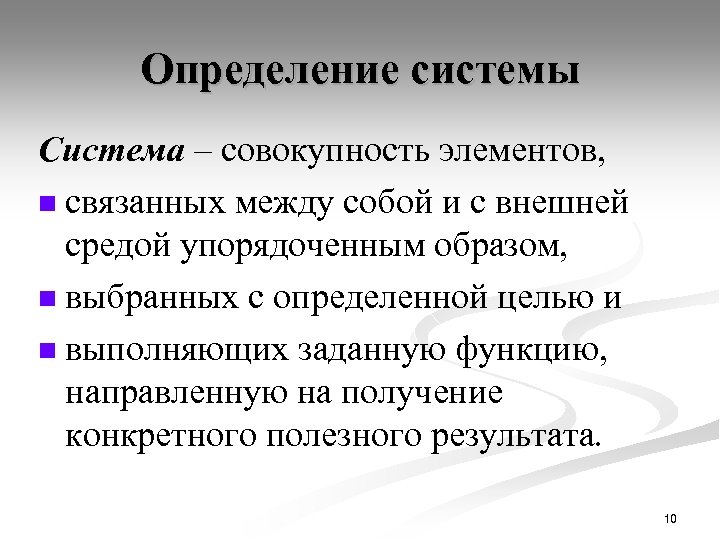

Определение системы Система – совокупность элементов, n связанных между собой и с внешней средой упорядоченным образом, n выбранных с определенной целью и n выполняющих заданную функцию, направленную на получение конкретного полезного результата. 10

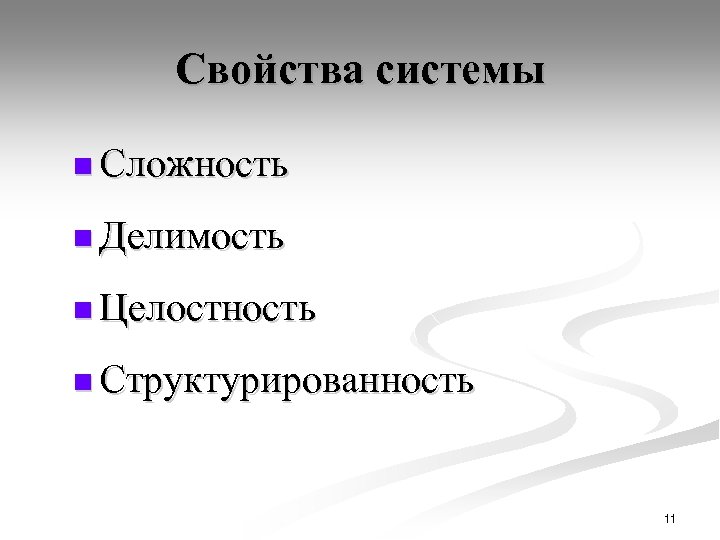

Свойства системы n Сложность n Делимость n Целостность n Структурированность 11

Схема управления без обратной связи (разомкнутое управление) Объект управления – это отдельный элемент или система, воспринимающий управляющие воздействия со стороны субъекта управления, получающий команды X – входные параметры; Y – выходные параметры; управления и u – управляющие воздействия; действующий в соответствии с ними. f – возмущающие воздействия внешней среды. 12

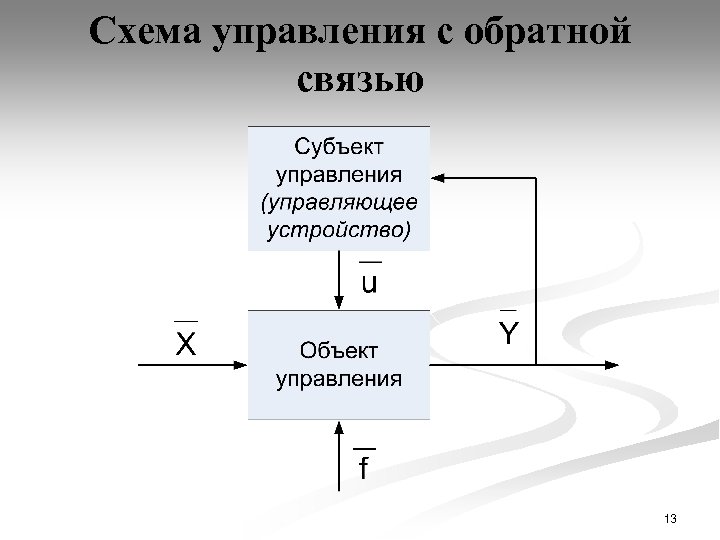

Схема управления с обратной связью 13

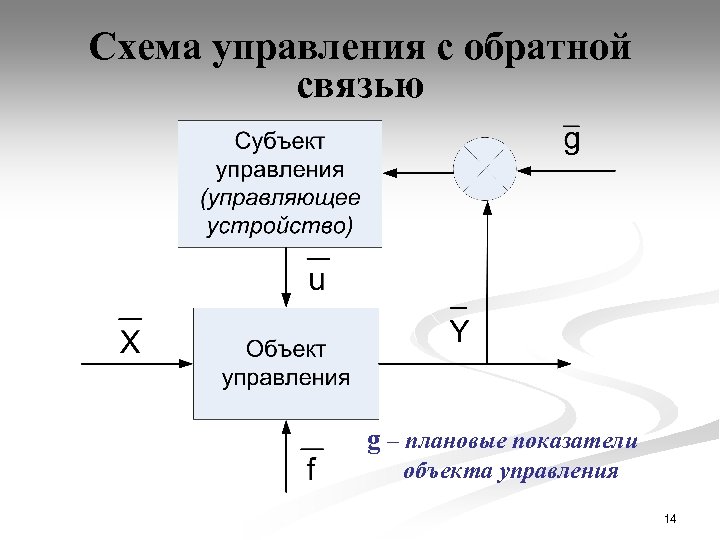

Схема управления с обратной связью g – плановые показатели объекта управления 14

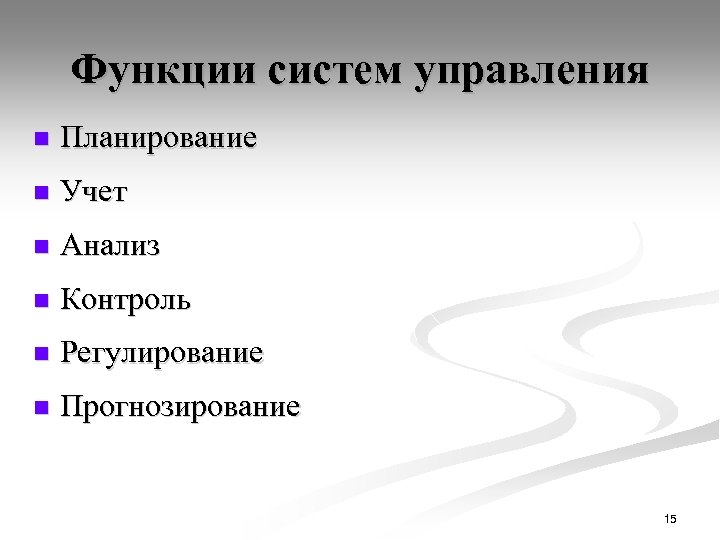

Функции систем управления n Планирование n Учет n Анализ n Контроль n Регулирование n Прогнозирование 15

Аксиомы управления 1. Наличие наблюдаемости ОУ, т. е. возможность получения информации о состоянии объекта управления, его реакциях на внешнюю среду и управляющие воздействия. 2. Наличие управляемости ОУ, т. е. способность ОУ переходить в требуемое состояние под влиянием УВ. 3. Наличие цели управления и достижимость цели, т. е. наличие цели управления, обозначенной через некоторый набор показателей, желаемых свойств ОУ. 4. Наличие выбора управляющих воздействий. Необходимый объем множества УВ зависит от самой цели управления и сложности объекта. 5. Наличие критерия эффективности управления, т. е. наличие способа оценить степень достижения цели. 6. Наличие ресурсов управления, т. е. возможность реализовать выбранные УВ при имеющихся ресурсах и заданных ограничениях. 16

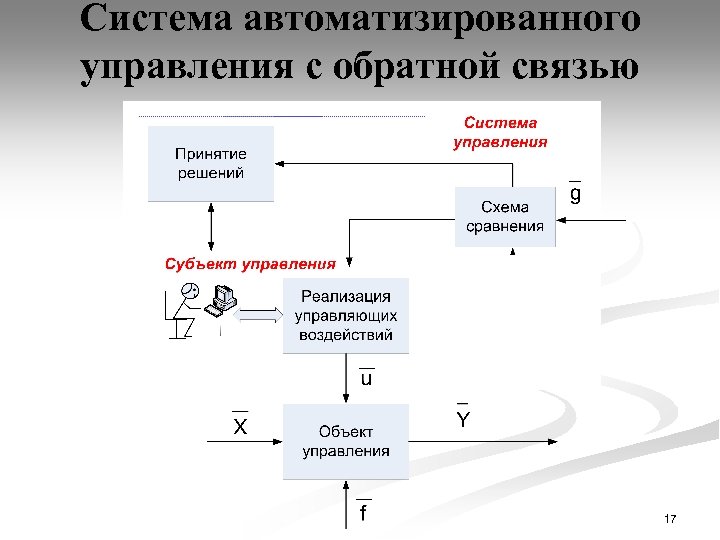

Система автоматизированного управления с обратной связью 17

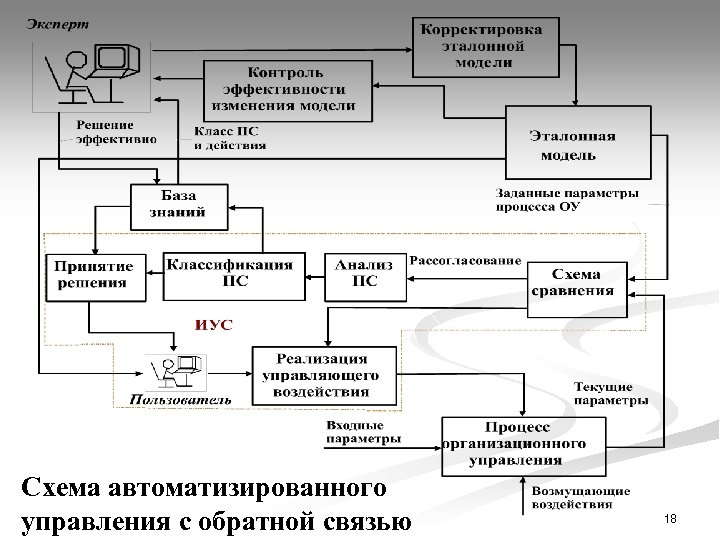

Схема автоматизированного управления с обратной связью 18

n Экономический объект – это объект управления, представляющий собой совокупность взаимодействующих, относительно автономных систем, выполняющих множество преобразований экономической информации. 19

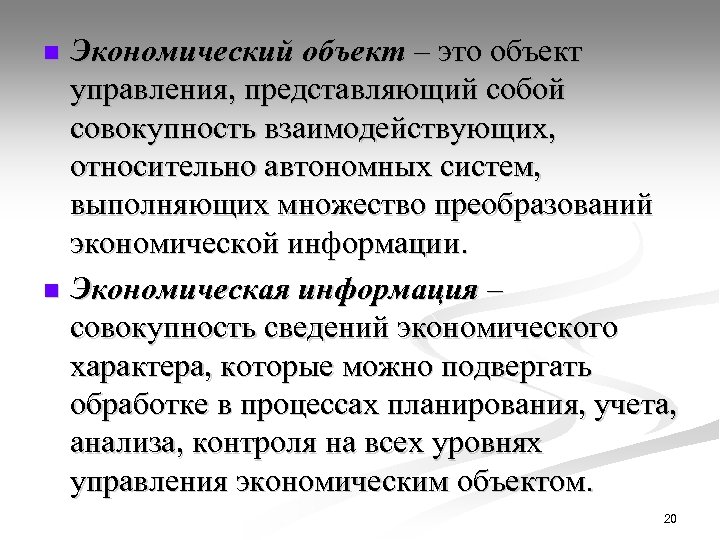

Экономический объект – это объект управления, представляющий собой совокупность взаимодействующих, относительно автономных систем, выполняющих множество преобразований экономической информации. n Экономическая информация – совокупность сведений экономического характера, которые можно подвергать обработке в процессах планирования, учета, анализа, контроля на всех уровнях управления экономическим объектом. n 20

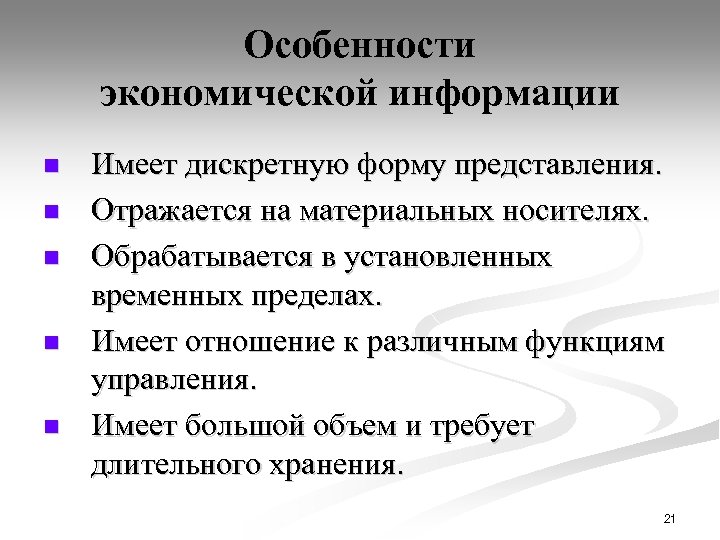

Особенности экономической информации n n n Имеет дискретную форму представления. Отражается на материальных носителях. Обрабатывается в установленных временных пределах. Имеет отношение к различным функциям управления. Имеет большой объем и требует длительного хранения. 21

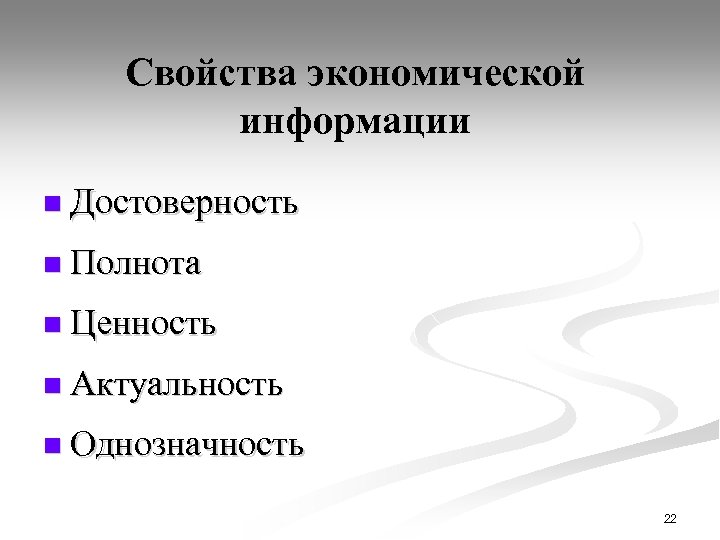

Свойства экономической информации n Достоверность n Полнота n Ценность n Актуальность n Однозначность 22

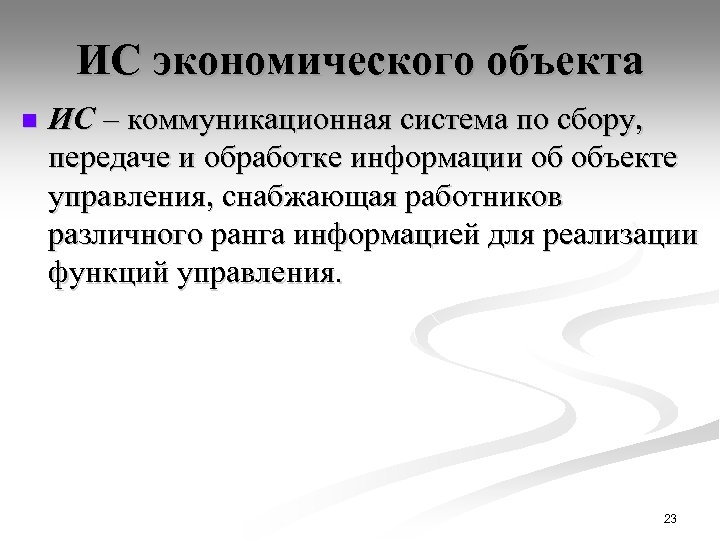

ИС экономического объекта n ИС – коммуникационная система по сбору, передаче и обработке информации об объекте управления, снабжающая работников различного ранга информацией для реализации функций управления. 23

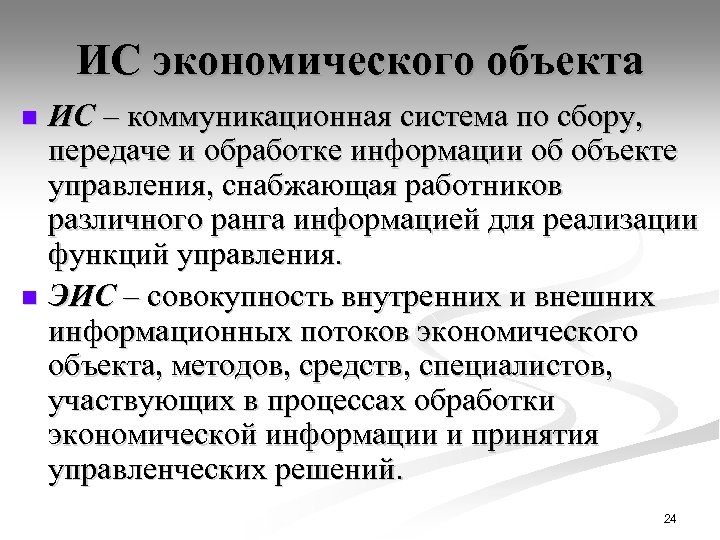

ИС экономического объекта ИС – коммуникационная система по сбору, передаче и обработке информации об объекте управления, снабжающая работников различного ранга информацией для реализации функций управления. n ЭИС – совокупность внутренних и внешних информационных потоков экономического объекта, методов, средств, специалистов, участвующих в процессах обработки экономической информации и принятия управленческих решений. n 24

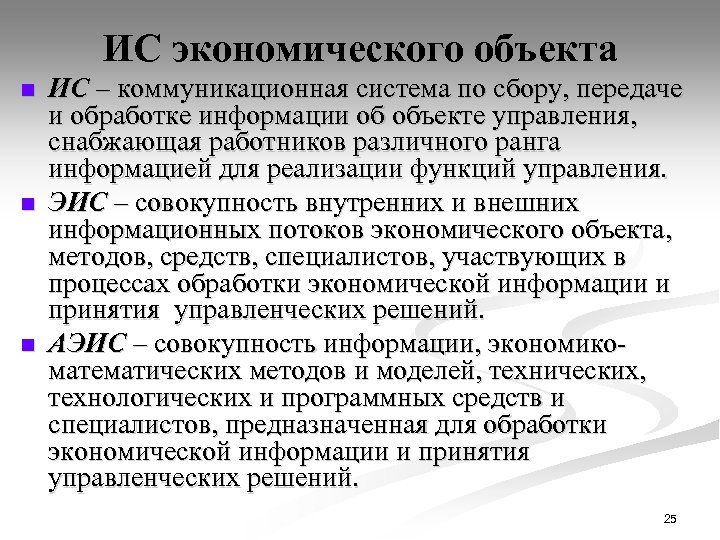

ИС экономического объекта n n n ИС – коммуникационная система по сбору, передаче и обработке информации об объекте управления, снабжающая работников различного ранга информацией для реализации функций управления. ЭИС – совокупность внутренних и внешних информационных потоков экономического объекта, методов, средств, специалистов, участвующих в процессах обработки экономической информации и принятия управленческих решений. АЭИС – совокупность информации, экономикоматематических методов и моделей, технических, технологических и программных средств и специалистов, предназначенная для обработки экономической информации и принятия управленческих решений. 25

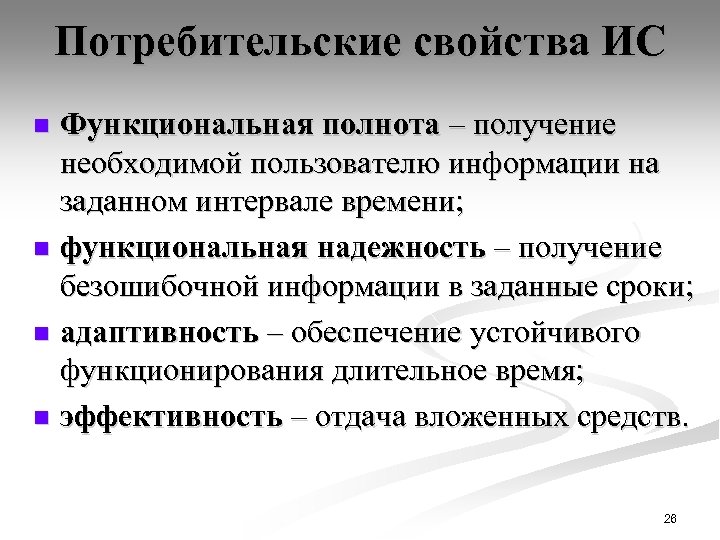

Потребительские свойства ИС Функциональная полнота – получение необходимой пользователю информации на заданном интервале времени; n функциональная надежность – получение безошибочной информации в заданные сроки; n адаптивность – обеспечение устойчивого функционирования длительное время; n эффективность – отдача вложенных средств. n 26

Характеристики ЭИС n n n В основе ЭИС лежит методология управления, направленная на достижение стратегических целей руководства предприятия. Имеется возможность доступа к данным для множества пользователей, в том числе удаленных. Имеются средства коммуникации и коллективного взаимодействия пользователей в целях решения общих задач. Обработка оперативной информации происходит в режиме, близком к режиму реального времени. Высокий уровень защищенности от несанкционированного доступа. Инвариантность (в определенных пределах) к аппаратным и операционным средам функционирования серверных и клиентских приложений. 27

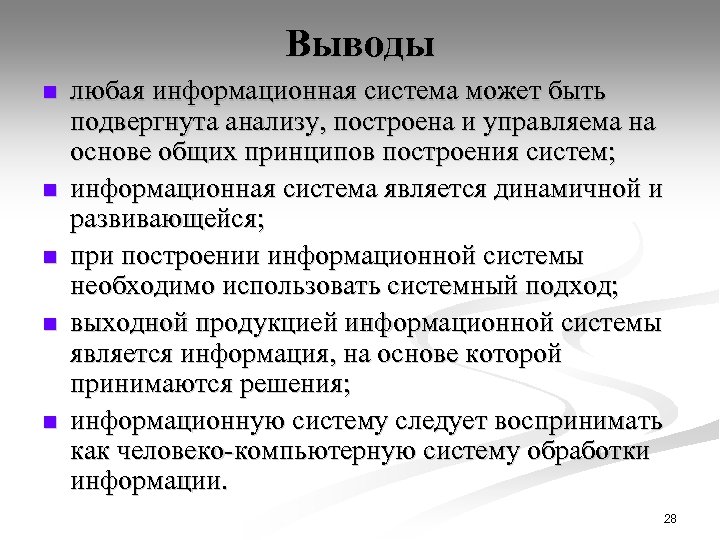

Выводы n n n любая информационная система может быть подвергнута анализу, построена и управляема на основе общих принципов построения систем; информационная система является динамичной и развивающейся; при построении информационной системы необходимо использовать системный подход; выходной продукцией информационной системы является информация, на основе которой принимаются решения; информационную систему следует воспринимать как человеко-компьютерную систему обработки информации. 28

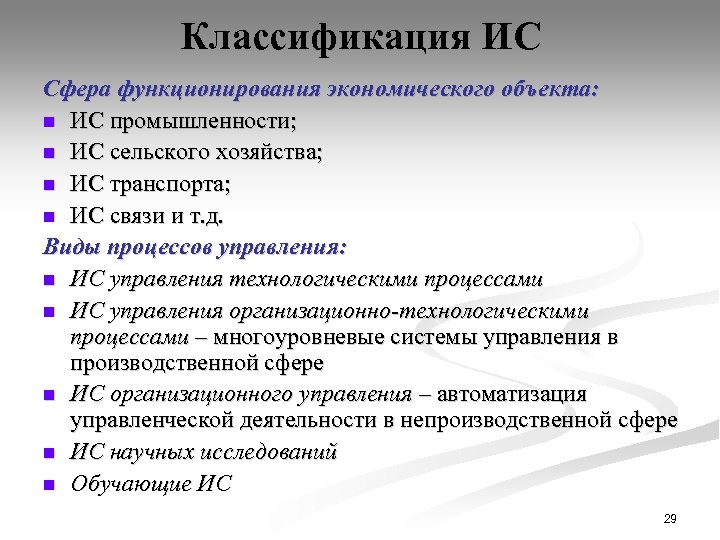

Классификация ИС Сфера функционирования экономического объекта: n ИС промышленности; n ИС сельского хозяйства; n ИС транспорта; n ИС связи и т. д. Виды процессов управления: n ИС управления технологическими процессами n ИС управления организационно-технологическими процессами – многоуровневые системы управления в производственной сфере n ИС организационного управления – автоматизация управленческой деятельности в непроизводственной сфере n ИС научных исследований n Обучающие ИС 29

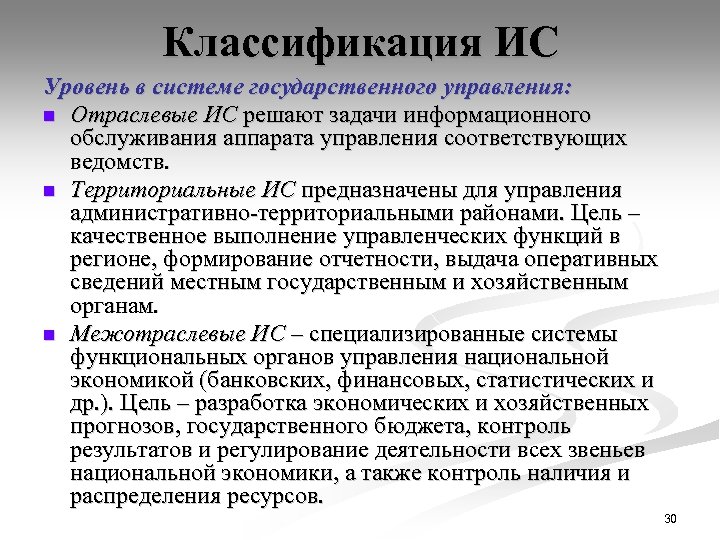

Классификация ИС Уровень в системе государственного управления: n Отраслевые ИС решают задачи информационного обслуживания аппарата управления соответствующих ведомств. n Территориальные ИС предназначены для управления административно-территориальными районами. Цель – качественное выполнение управленческих функций в регионе, формирование отчетности, выдача оперативных сведений местным государственным и хозяйственным органам. n Межотраслевые ИС – специализированные системы функциональных органов управления национальной экономикой (банковских, финансовых, статистических и др. ). Цель – разработка экономических и хозяйственных прогнозов, государственного бюджета, контроль результатов и регулирование деятельности всех звеньев национальной экономики, а также контроль наличия и распределения ресурсов. 30

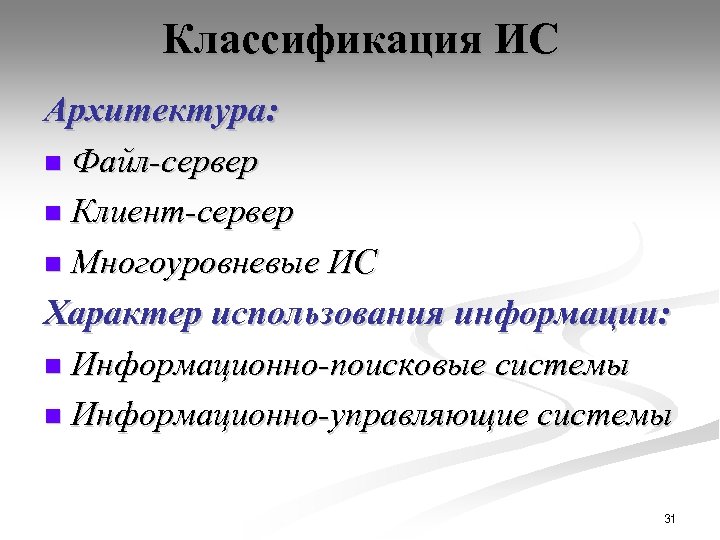

Классификация ИС Архитектура: n Файл-сервер n Клиент-сервер n Многоуровневые ИС Характер использования информации: n Информационно-поисковые системы n Информационно-управляющие системы 31

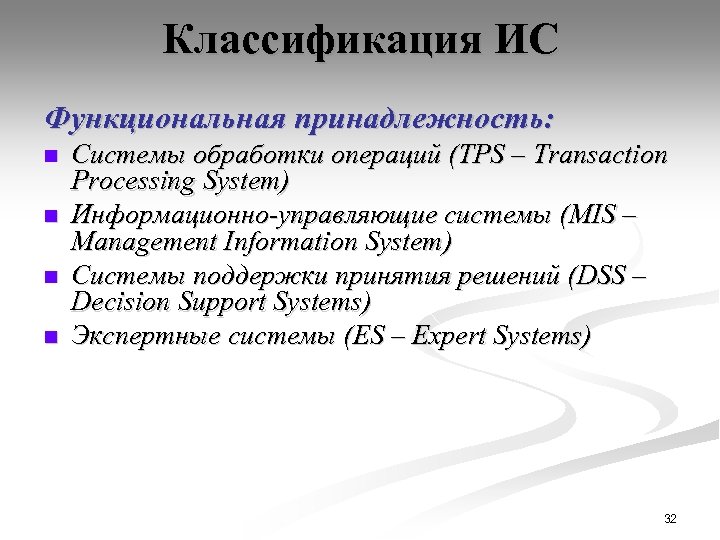

Классификация ИС Функциональная принадлежность: n n Системы обработки операций (TPS – Transaction Processing System) Информационно-управляющие системы (MIS – Management Information System) Системы поддержки принятия решений (DSS – Decision Support Systems) Экспертные системы (ES – Expert Systems) 32

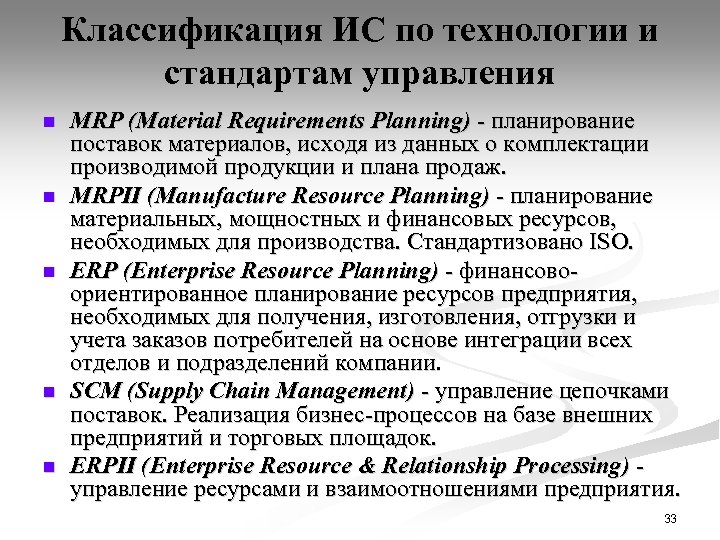

Классификация ИС по технологии и стандартам управления n n n MRP (Material Requirements Planning) - планирование поставок материалов, исходя из данных о комплектации производимой продукции и плана продаж. MRPII (Manufacture Resource Planning) - планирование материальных, мощностных и финансовых ресурсов, необходимых для производства. Стандартизовано ISO. ERP (Enterprise Resource Planning) - финансовоориентированное планирование ресурсов предприятия, необходимых для получения, изготовления, отгрузки и учета заказов потребителей на основе интеграции всех отделов и подразделений компании. SCM (Supply Chain Management) - управление цепочками поставок. Реализация бизнес-процессов на базе внешних предприятий и торговых площадок. ERPII (Enterprise Resource & Relationship Processing) - управление ресурсами и взаимоотношениями предприятия. 33

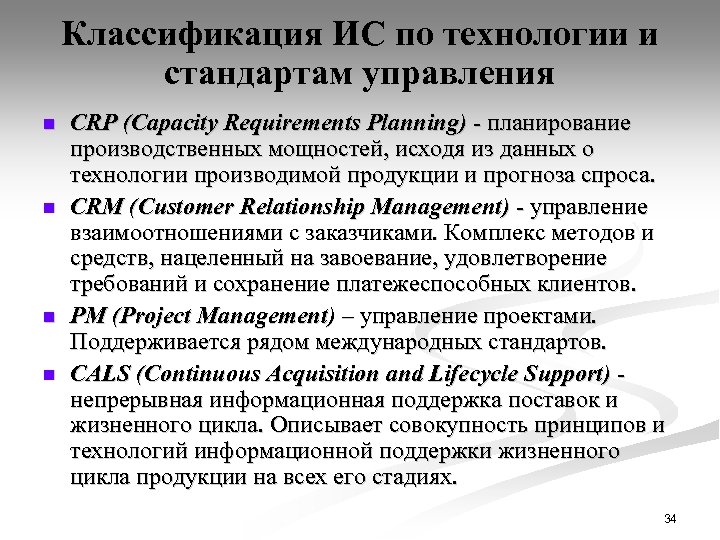

Классификация ИС по технологии и стандартам управления n n CRP (Capacity Requirements Planning) - планирование производственных мощностей, исходя из данных о технологии производимой продукции и прогноза спроса. CRM (Customer Relationship Management) - управление взаимоотношениями с заказчиками. Комплекс методов и средств, нацеленный на завоевание, удовлетворение требований и сохранение платежеспособных клиентов. PM (Project Management) – управление проектами. Поддерживается рядом международных стандартов. CALS (Continuous Acquisition and Lifecycle Support) - непрерывная информационная поддержка поставок и жизненного цикла. Описывает совокупность принципов и технологий информационной поддержки жизненного цикла продукции на всех его стадиях. 34
