ПРОЕКТИРОВАНИЕ БЫСТРОХОДНОГО ВАЛА ПЕРЕДАЧИ Разработал В. В. Шушерин К. т. н. , доцент Эксперт по премиям Правительства РФ в области качества 1

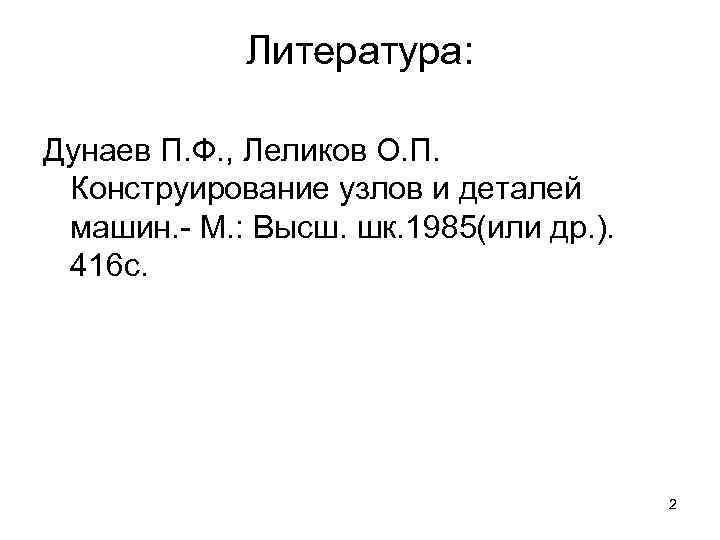

Литература: Дунаев П. Ф. , Леликов О. П. Конструирование узлов и деталей машин. - М. : Высш. шк. 1985(или др. ). 416 с. 2

Начало расчета. 1) Определить момент на валу Т Нм; 2) Рассчитать приближенный диаметр выходного конца вала; Пусть Т = 18 Нм. Выходной диаметр вала – по формуле Б х х По табл. [1 , с. 403] находим стандартный конец вала: D = 20 мм; Длина L=36 мм. D/L, мм: 20/36; 22/36; 25/42; 28/42; 32/58; 36/58; 40/82; 45/82; 50/82; 20 Буртик t= 2 мм 36 3

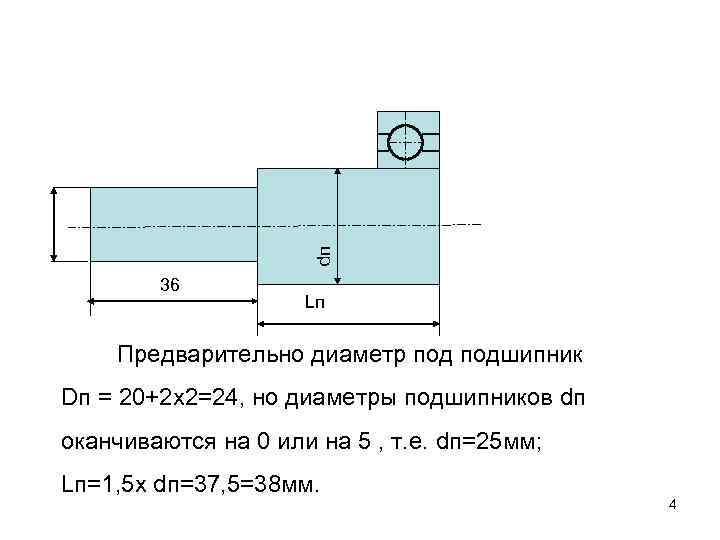

dп 36 Lп Предварительно диаметр подшипник Dп = 20+2 х2=24, но диаметры подшипников dп оканчиваются на 0 или на 5 , т. е. dп=25 мм; Lп=1, 5 х dп=37, 5=38 мм. 4

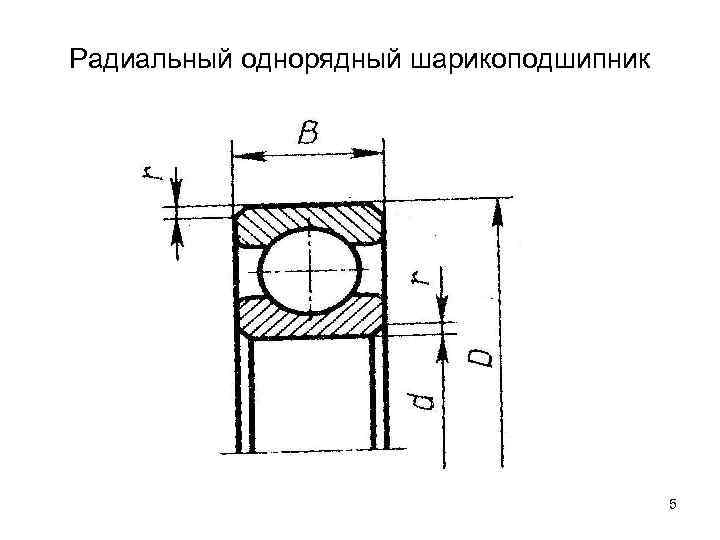

Радиальный однорядный шарикоподшипник 5

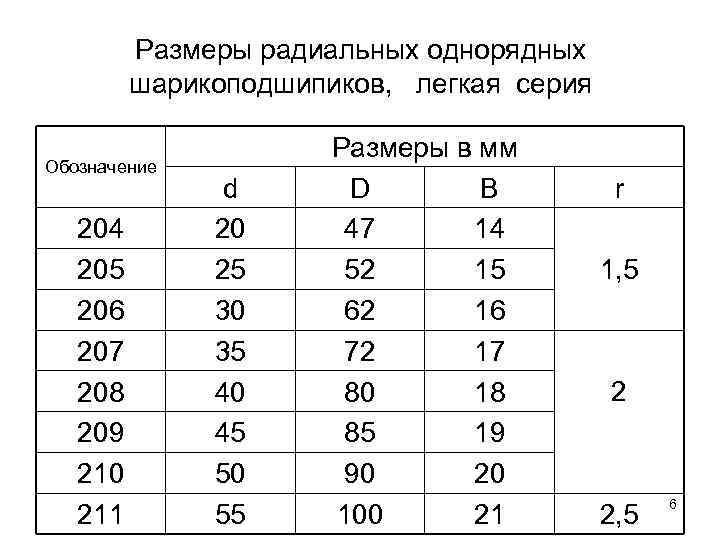

Размеры радиальных однорядных шарикоподшипиков, легкая серия Обозначение 204 205 206 207 208 209 210 211 d 20 25 30 35 40 45 50 55 Размеры в мм D B 47 14 52 15 62 16 72 17 80 18 85 19 90 20 100 21 r 1, 5 2 2, 5 6

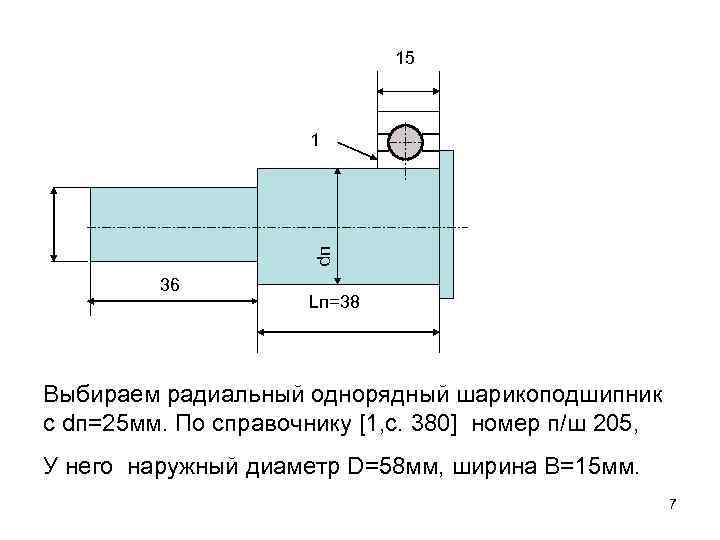

15 dп 1 36 Lп=38 Выбираем радиальный однорядный шарикоподшипник с dп=25 мм. По справочнику [1, с. 380] номер п/ш 205, У него наружный диаметр D=58 мм, ширина B=15 мм. 7

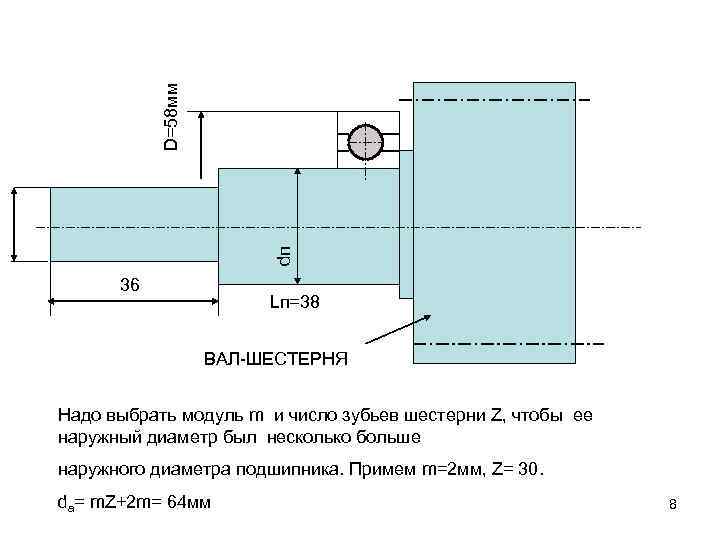

dп D=58 мм 36 Lп=38 ВАЛ-ШЕСТЕРНЯ Надо выбрать модуль m и число зубьев шестерни Z, чтобы ее наружный диаметр был несколько больше наружного диаметра подшипника. Примем m=2 мм, Z= 30. da= m. Z+2 m= 64 мм 8

Корпус Крышка подшипникасквозная. dп Манжета 36 Lп=38 ВАЛ-ШЕСТЕРНЯ примеры крышек глухих и сквозных см. [1 , с. 165] , Размеры манжет [1 , с. 402] , 9

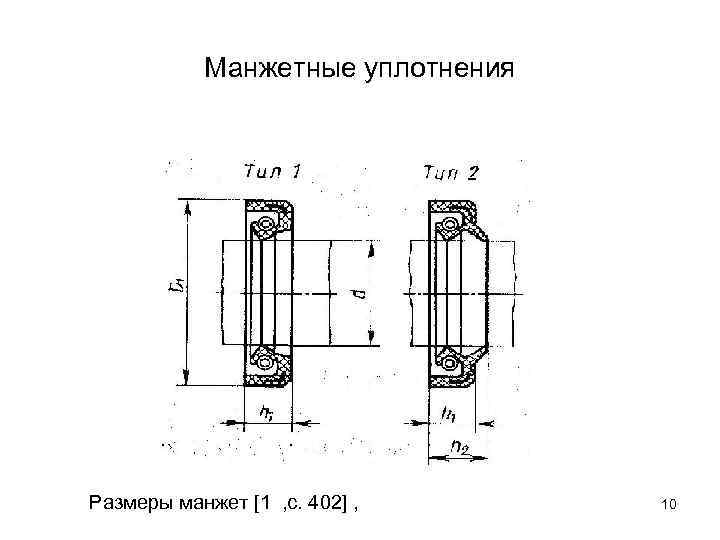

Манжетные уплотнения Размеры манжет [1 , с. 402] , 10

Размеры манжет d, мм D 1, мм 20 d, мм D 1, мм 35; 38; 8; 10 40, 42 50 70; 72; 75; 80 h, мм 12; 14 25; 42; 45 8; 10 55 75; 80; 82 12; 14; 30 52 10 35 47; 50; 10 57 55; 58; 10; 14 60; 62 62; 65; 12 40 45 h, мм 11

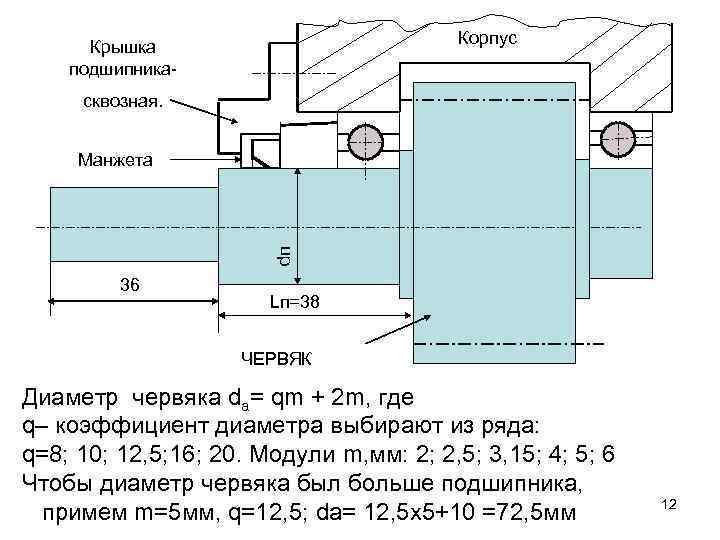

Корпус Крышка подшипникасквозная. dп Манжета 36 [1 , с. ], Lп=38 ЧЕРВЯК Диаметр червяка da= qm + 2 m, где q– коэффициент диаметра выбирают из ряда: q=8; 10; 12, 5; 16; 20. Модули m, мм: 2; 2, 5; 3, 15; 4; 5; 6 Чтобы диаметр червяка был больше подшипника, примем m=5 мм, q=12, 5; da= 12, 5 x 5+10 =72, 5 мм 12

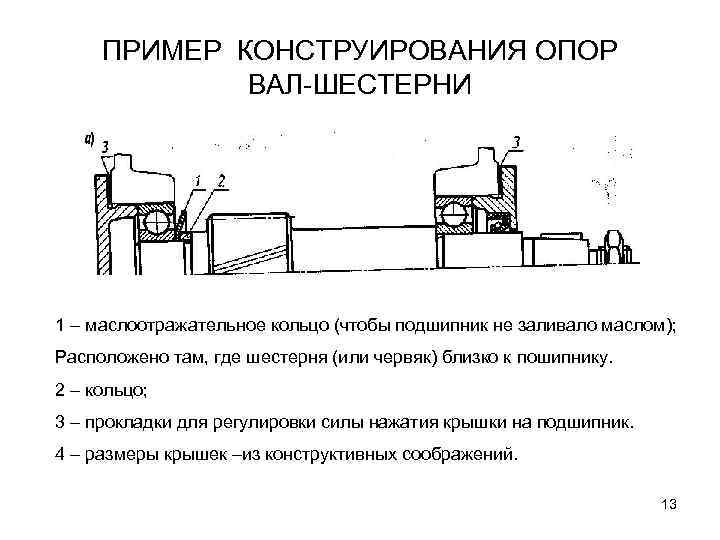

ПРИМЕР КОНСТРУИРОВАНИЯ ОПОР ВАЛ-ШЕСТЕРНИ 1 – маслоотражательное кольцо (чтобы подшипник не заливало маслом); Расположено там, где шестерня (или червяк) близко к пошипнику. 2 – кольцо; 3 – прокладки для регулировки силы нажатия крышки на подшипник. 4 – размеры крышек –из конструктивных соображений. 13

Корпус dп b h t 1 Шпонка призматическая L [1 , с. ], Lп=38 Размеры шпоночного соединения - см. [1, с. 405 ] Размер L – из конструктивных соображений и из ряда нормальных чисел [1, с. 372 ]: … 25, 26, 28, 30, 32, 35, 36, 38, , 40, 42, 45, 48, 50, 55… 14

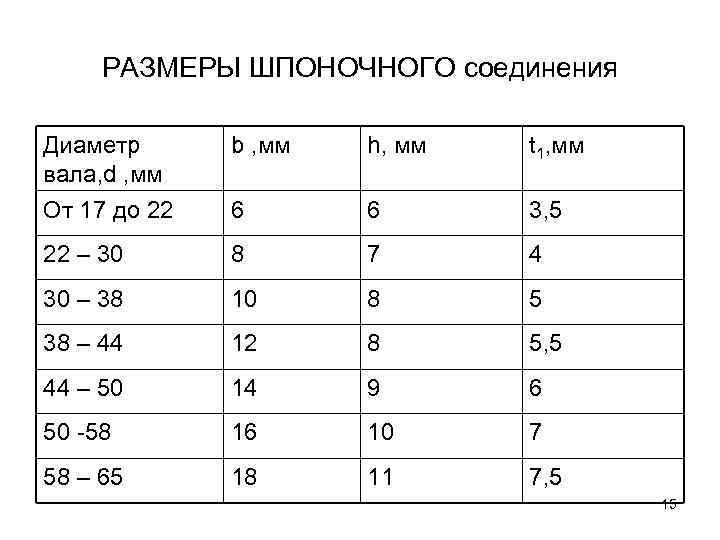

РАЗМЕРЫ ШПОНОЧНОГО соединения Диаметр вала, d , мм b , мм h, мм t 1, мм От 17 до 22 6 6 3, 5 22 – 30 8 7 4 30 – 38 10 8 5 38 – 44 12 8 5, 5 44 – 50 14 9 6 50 -58 16 10 7 58 – 65 18 11 7, 5 15
