Проектирование БД (Учебная нагрузка) Планирование учебного процесса. Назначение преподавателей для чтения курса. Проектируема БД должна информационно обеспечить деятельность Учебной части.
Системный анализ требований к БД При изучении работы учебной части использования компьютерной БД выявили информацию двух типов: 1) информация которая редко обновляется; 2) информация которая обновляется часто. Информация первого типа содержит данные о преподавателя и учебных курсах, которые они читают. Информация второго типа содержит дополняемые данные о назначении преподавателей для чтения курсов. Э та информация обновляется каждый учебный год. Информацию этих двух типов нельзя смешивать в одном информационном объекте.

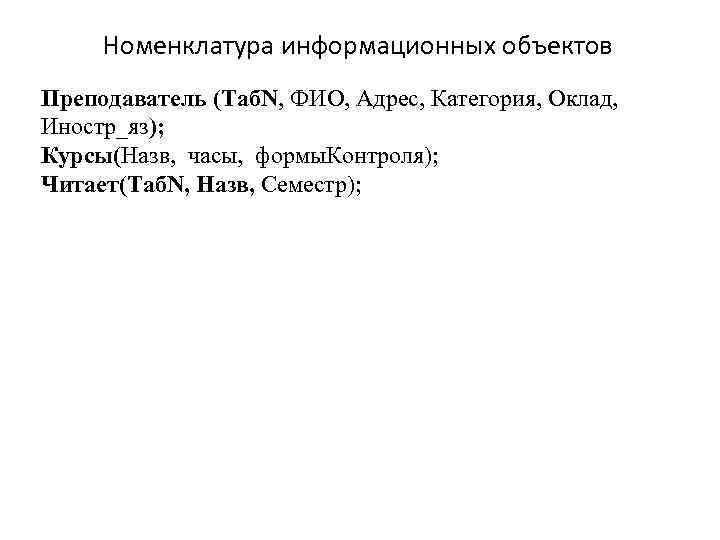

Номенклатура информационных объектов Преподаватель (Таб. N, ФИО, Адрес, Категория, Оклад, Иностр_яз); Курсы(Назв, часы, формы. Контроля); Читает(Таб. N, Назв, Семестр);
1 -й вариант инфологической модели Препод. m читает n Курсы Семестр Таб. N ФИО Адр. Оклад Категория m Иностр_яз Назв Часы m Форм_контр

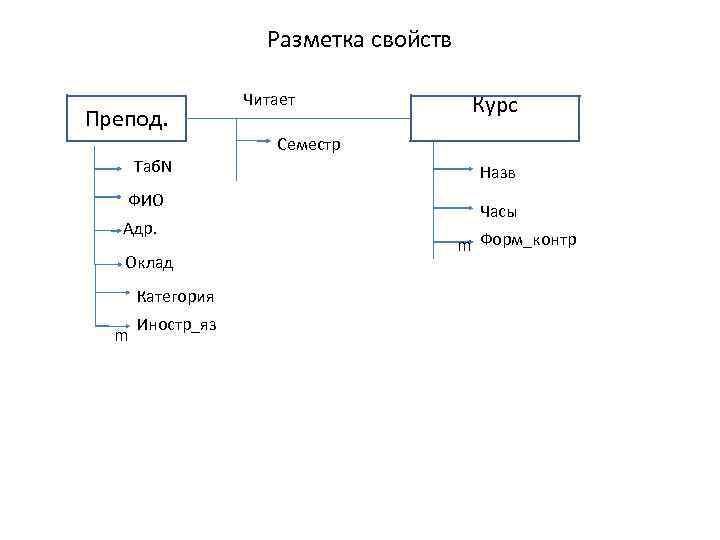

Разметка свойств Препод. Читает Курс Семестр Таб. N ФИО Адр. Оклад Категория m Иностр_яз Назв Часы m Форм_контр
Разметка связей Препод. Читает m Таб. N ФИО Адр. Оклад Категория m Иностр_яз Семестр n Курс Назв Часы m Форм_контр

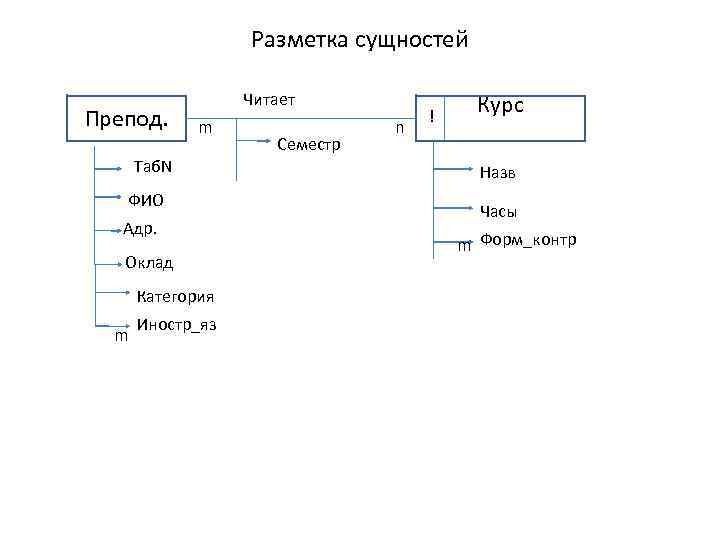

Разметка сущностей Препод. Читает m Таб. N ФИО Адр. Оклад Категория m Иностр_яз Семестр n ! Курс Назв Часы m Форм_контр
Разметка ключей Препод. n m Курс Семестр Таб. N ФИО Адр. Оклад Категория m Иностр_яз пп N Назв Часы m Форм_контр

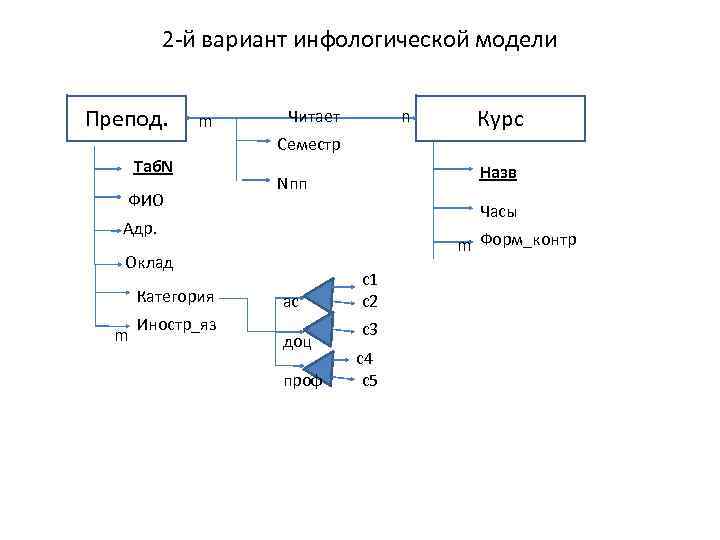

2 -й вариант инфологической модели Препод. m Читает n Курс Семестр Таб. N ФИО Назв Nпп Часы Адр. m Форм_контр Оклад Категория m Иностр_яз ас доц проф с1 с2 с3 с4 с5
