Проектирование автомобильного предприятия на 90 автомобилей ГАЗ-5204 в умеренно теплом климатическом районе. тудент: Павловский А. В. С
Цель работы: проектирование автомобильного предприятия и разработка методики преподавания темы «Смазочная система» в профессиональных училищах, лицеях и других учреждениях начального и среднего профессионального образования. Задачи: 1. Определить необходимые данные по численности рабочих, постов и площадей. 2. Разработать планировочное решение производственного корпуса АТП и организации технологического процесса ТО и ТР подвижного состава. 3. Провести анализ мер по охране труда и окружающей среды. 4. Провести технико-экономическую оценку работы. 5. Провести анализ государственных требований к содержанию и уровню подготовки выпускников по специальности «Автомеханик» и разработать методику проведения теоретического занятия и урока производственного обучения по теме: «Смазочная система» .

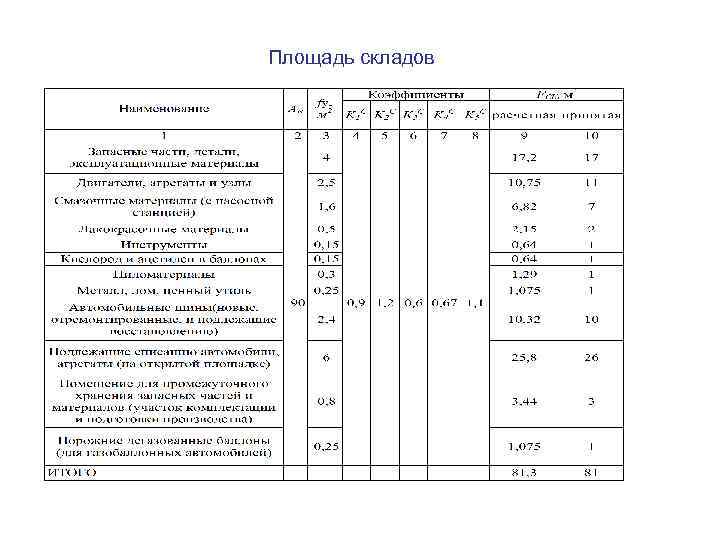

Площадь складов

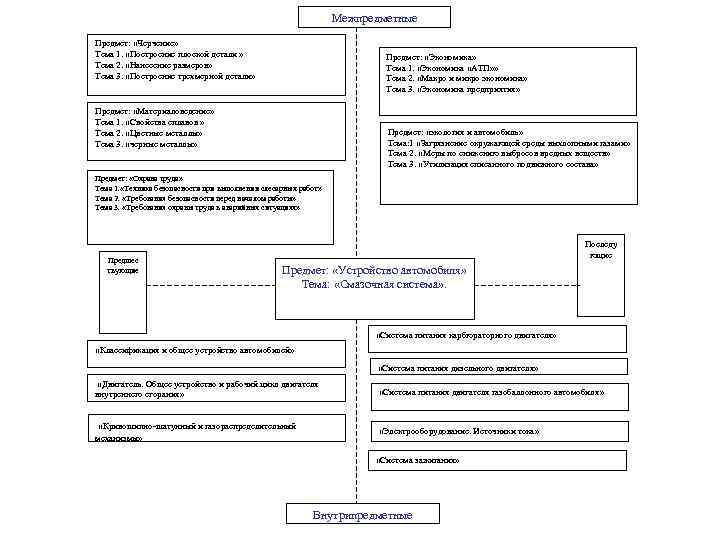

Межпредметные Предмет: «Черчение» Тема 1. «Построение плоской детали » Тема 2. «Нанесение размеров» Тема 3. «Построение трехмерной детали» Предмет: «Экономика» Тема 1. «Экономика «АТП» » Тема 2. «Макро и микро экономика» Тема 3. «Экономика предприятия» Предмет: «Материаловедение» Тема 1. «Свойства сплавов » Тема 2. «Цветные металлы» Тема 3. «черные металлы» Предмет: «экология и автомобиль» Тема: 1 «Загрязнение окружающей среды выхлопными газами» Тема 2. «Меры по снижению выбросов вредных веществ» Тема 3. «Утилизация списанного подвижного состава» Предмет: «Охрана труда» Тема 1. «Техника безопасности при выполнении слесарных работ» Тема 2. «Требования безопасности перед началом работы» Тема 3. «Требования охраны труда в аварийных ситуациях» Предшес твующие Последу ющие Предмет: «Устройство автомобиля» Тема: «Смазочная система» . «Система питания карбюраторного двигателя» «Классификация и общее устройство автомобилей» «Система питания дизельного двигателя» «Двигатель. Общее устройство и рабочий цикл двигателя внутреннего сгорания» «Система питания двигателя газобаллонного автомобиля» «Кривошипно-шатунный и газораспределительный механизмы» «Электрооборудование. Источники тока» «Система зажигания» Внутрипредметные
Назначение и характеристика. Смазочной называется система, обеспечивающая подачу масла к трущимся деталям двигателя. Система смазки двигателя внутреннего сгорания служит для уменьшения трения и изнашивания деталей двигателя, для охлаждения и коррозионной защиты трущихся деталей и удаления с их поверхностей продуктов изнашивания. В двигателях автомобилей применяется комбинированная система смазки. Комбинированной называется система смазки, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием. Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя. Под давлением смазываются наиболее нагруженные трущиеся детали двигателей – коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др. Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного привода и другие детали двигателей. 1 - вал; 2, 4 - каналы; 3 - горловина; 5 - лампа; 6 - датчик; 7 - магистраль; 8 - стержень; 9 - фильтр; 10 - насос; 11 - маслоприемник; 12 – поддон.

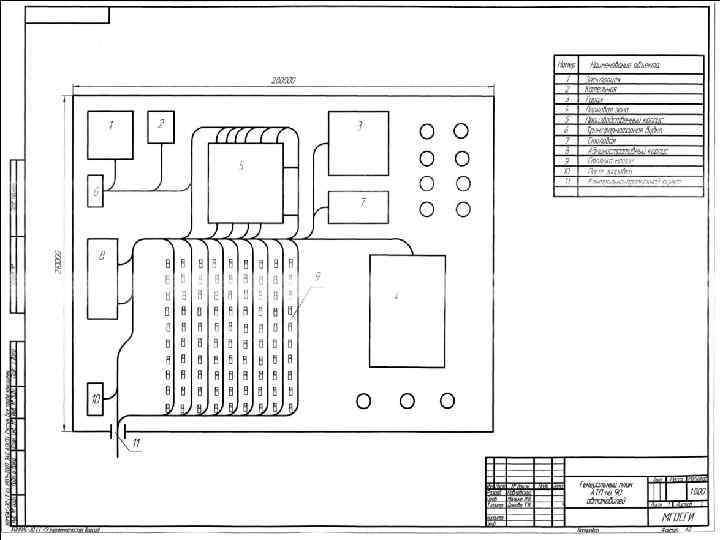

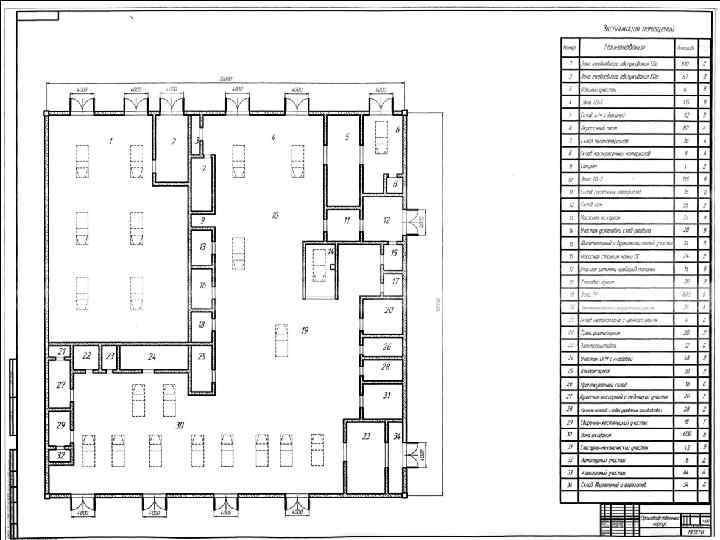

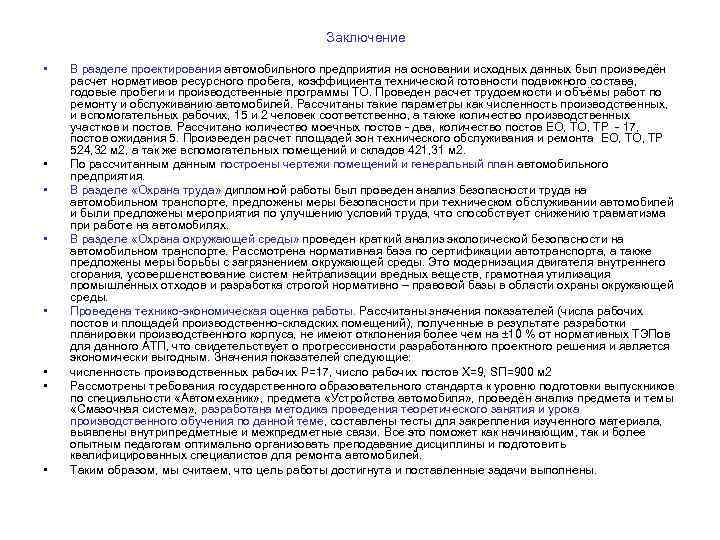

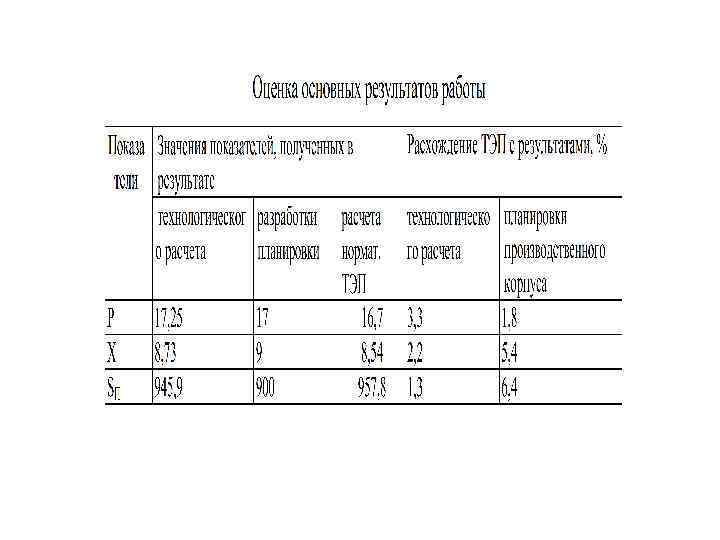

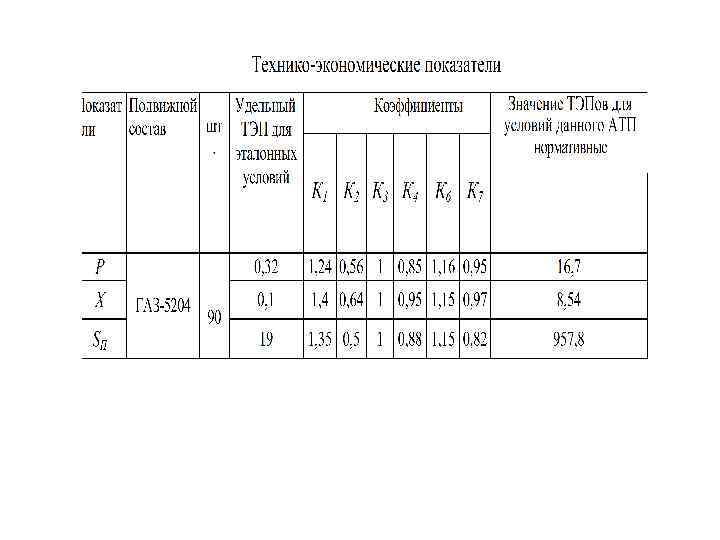

Заключение • • В разделе проектирования автомобильного предприятия на основании исходных данных был произведён расчет нормативов ресурсного пробега, коэффициента технической готовности подвижного состава, годовые пробеги и производственные программы ТО. Проведен расчет трудоемкости и объёмы работ по ремонту и обслуживанию автомобилей. Рассчитаны такие параметры как численность производственных, и вспомогательных рабочих, 15 и 2 человек соответственно, а также количество производственных участков и постов. Рассчитано количество моечных постов - два, количество постов ЕО, ТР - 17, постов ожидания 5. Произведен расчет площадей зон технического обслуживания и ремонта ЕО, ТР 524, 32 м 2, а так же вспомогательных помещений и складов 421, 31 м 2. По рассчитанным данным построены чертежи помещений и генеральный план автомобильного предприятия. В разделе «Охрана труда» дипломной работы был проведен анализ безопасности труда на автомобильном транспорте, предложены меры безопасности при техническом обслуживании автомобилей и были предложены мероприятия по улучшению условий труда, что способствует снижению травматизма при работе на автомобилях. В разделе «Охрана окружающей среды» проведен краткий анализ экологической безопасности на автомобильном транспорте. Рассмотрена нормативная база по сертификации автотранспорта, а также предложены меры борьбы с загрязнением окружающей среды. Это модернизация двигателя внутреннего сгорания, усовершенствование систем нейтрализации вредных веществ, грамотная утилизация промышленных отходов и разработка строгой нормативно – правовой базы в области охраны окружающей среды. Проведена технико-экономическая оценка работы. Рассчитаны значения показателей (числа рабочих постов и площадей производственно-складских помещений), полученные в результате разработки планировки производственного корпуса, не имеют отклонения более чем на ± 10 % от нормативных ТЭПов для данного АТП, что свидетельствует о прогрессивности разработанного проектного решения и является экономически выгодным. Значения показателей следующие: численность производственных рабочих P=17, число рабочих постов X=9, SП=900 м 2 Рассмотрены требования государственного образовательного стандарта к уровню подготовки выпускников по специальности «Автомеханик» , предмета «Устройства автомобиля» , проведён анализ предмета и темы «Смазочная система» , разработана методика проведения теоретического занятия и урока производственного обучения по данной теме, составлены тесты для закрепления изученного материала, выявлены внутрипредметные и межпредметные связи. Все это поможет как начинающим, так и более опытным педагогам оптимально организовать преподавание дисциплины и подготовить квалифицированных специалистов для ремонта автомобилей. Таким образом, мы считаем, что цель работы достигнута и поставленные задачи выполнены.
