ПРОЕКТ ТЕХНОЛОГИИ И ОБОРУДОВАНИЯ ИЗГОТОВЛЕНИЯ РЕГУЛЯРНОЙ НАСАДКИ Выпускная
ПРОЕКТ ТЕХНОЛОГИИ И ОБОРУДОВАНИЯ ИЗГОТОВЛЕНИЯ РЕГУЛЯРНОЙ НАСАДКИ Выпускная квалификационная работа

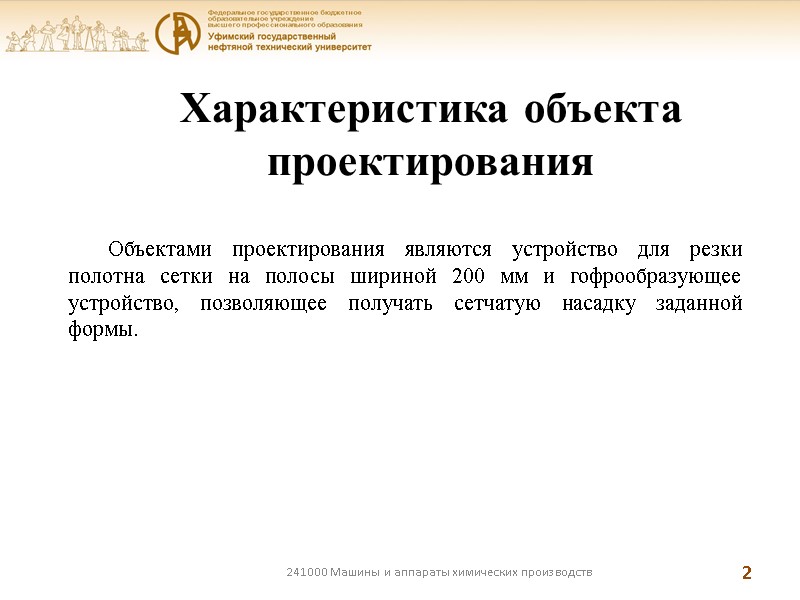

241000 Машины и аппараты химических производств 2 Характеристика объекта проектирования Объектами проектирования являются устройство для резки полотна сетки на полосы шириной 200 мм и гофрообразующее устройство, позволяющее получать сетчатую насадку заданной формы.
241000 Машины и аппараты химических производств 3
Суть и актуальность проблемы Используемые в настоящее время методы резки металла на полосы непригодны для резки сетки, так как нарушают целостность полотна и следовательно значительно ухудшают качество получившегося реза, а также уменьшают срок ее эксплуатации в составе пакета регулярной сетчатой насадки. Разработанное устройство для разрыва сетки на полосы решает обозначенную проблему, а также обеспечивает высокую производительность и сравнительную простоту технологического процесса, являясь достаточно компактным и менее металлоемким по сравнению с имеющимися устройствами. 241000 Машины и аппараты химических производств 4

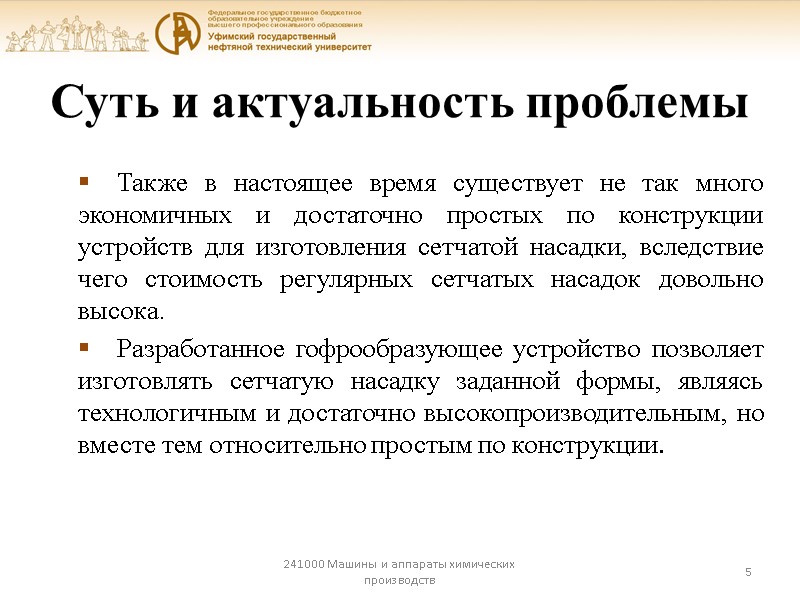

Суть и актуальность проблемы 241000 Машины и аппараты химических производств 5 Также в настоящее время существует не так много экономичных и достаточно простых по конструкции устройств для изготовления сетчатой насадки, вследствие чего стоимость регулярных сетчатых насадок довольно высока. Разработанное гофрообразующее устройство позволяет изготовлять сетчатую насадку заданной формы, являясь технологичным и достаточно высокопроизводительным, но вместе тем относительно простым по конструкции.

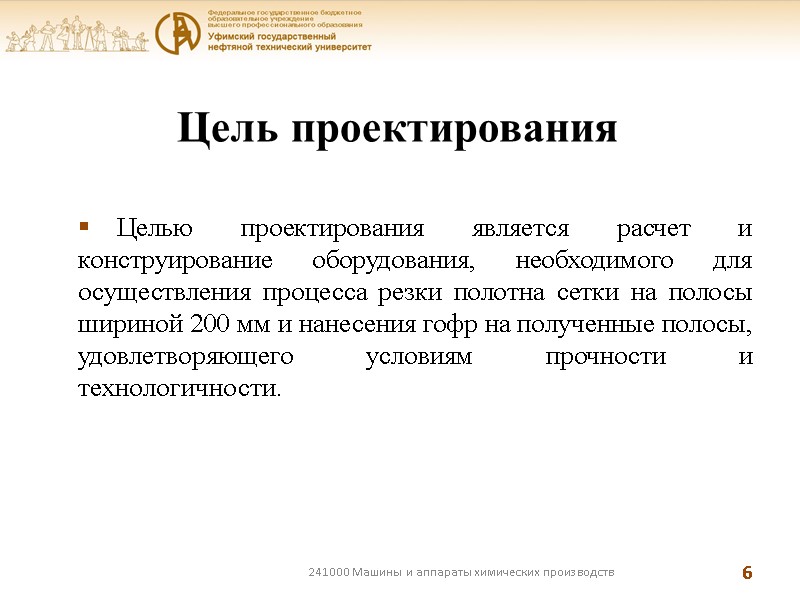

Цель проектирования Целью проектирования является расчет и конструирование оборудования, необходимого для осуществления процесса резки полотна сетки на полосы шириной 200 мм и нанесения гофр на полученные полосы, удовлетворяющего условиям прочности и технологичности. 241000 Машины и аппараты химических производств 6

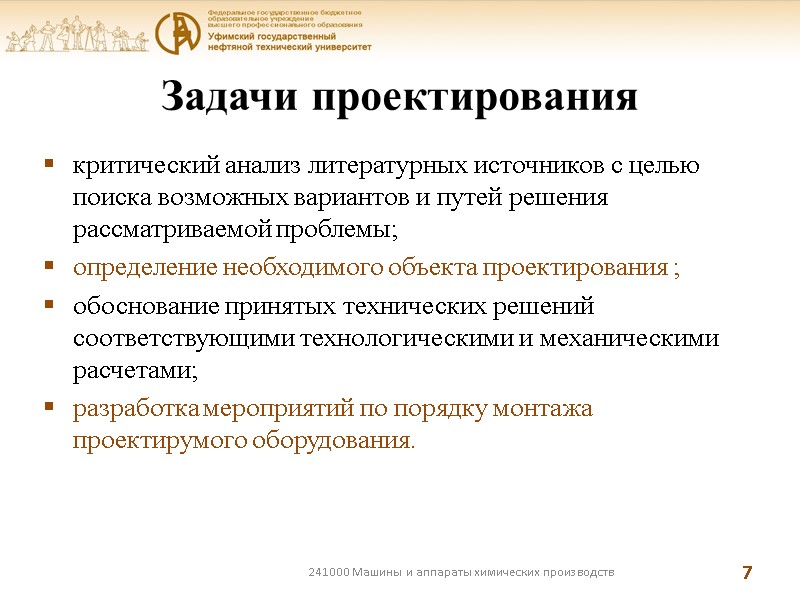

Задачи проектирования критический анализ литературных источников с целью поиска возможных вариантов и путей решения рассматриваемой проблемы; определение необходимого объекта проектирования ; обоснование принятых технических решений соответствующими технологическими и механическими расчетами; разработка мероприятий по порядку монтажа проектирумого оборудования. 241000 Машины и аппараты химических производств 7

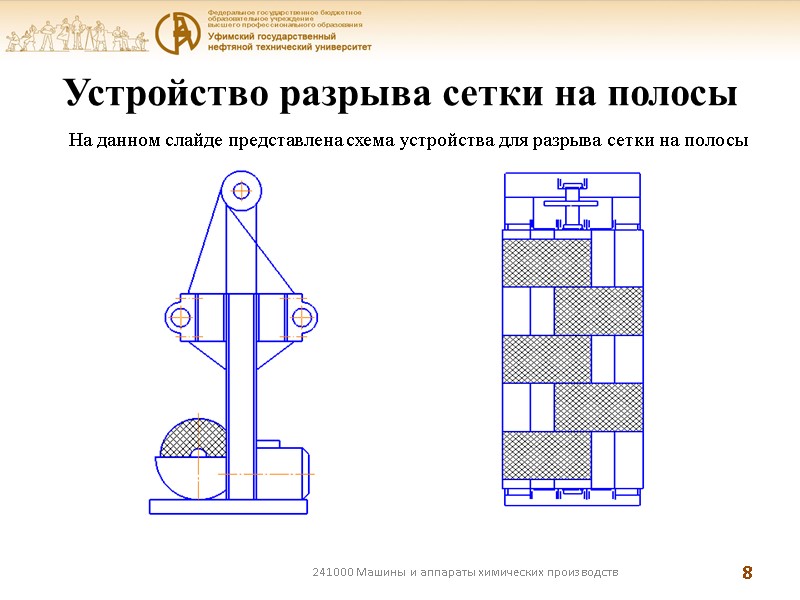

Устройство разрыва сетки на полосы 241000 Машины и аппараты химических производств 8 На данном слайде представлена схема устройства для разрыва сетки на полосы

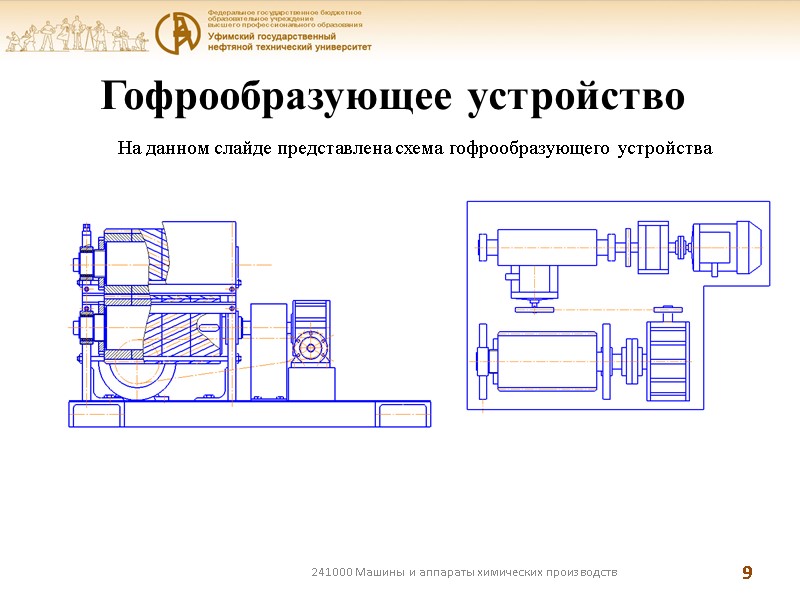

241000 Машины и аппараты химических производств 9 Гофрообразующее устройство На данном слайде представлена схема гофрообразующего устройства
241000 Машины и аппараты химических производств 10 Основными элементами устройства, за счет которых получаются гофры заданного размера, являются валы с насаженными на них шестернями.

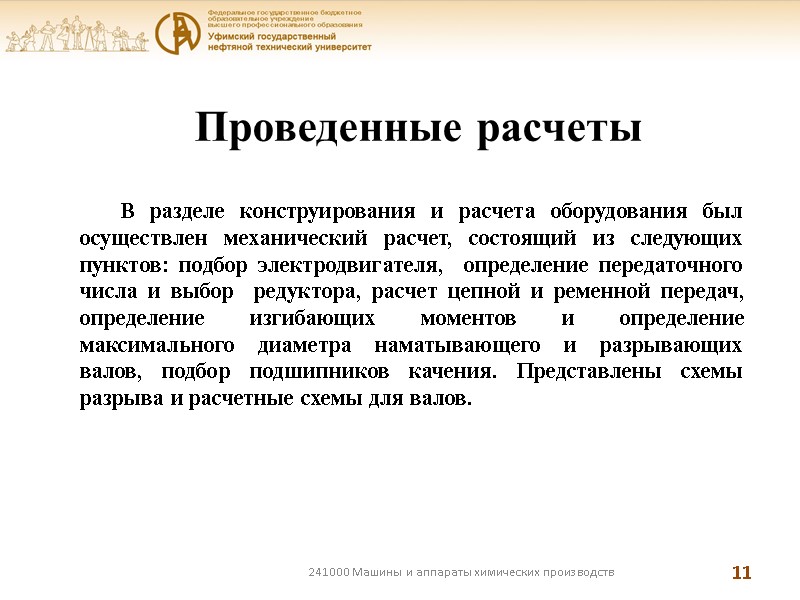

241000 Машины и аппараты химических производств 11 Проведенные расчеты В разделе конструирования и расчета оборудования был осуществлен механический расчет, состоящий из следующих пунктов: подбор электродвигателя, определение передаточного числа и выбор редуктора, расчет цепной и ременной передач, определение изгибающих моментов и определение максимального диаметра наматывающего и разрывающих валов, подбор подшипников качения. Представлены схемы разрыва и расчетные схемы для валов.

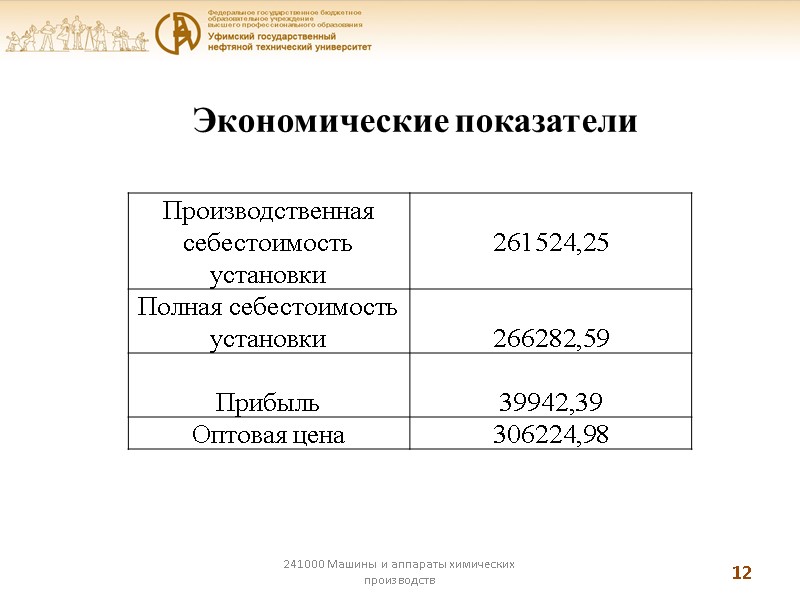

241000 Машины и аппараты химических производств 12 Экономические показатели

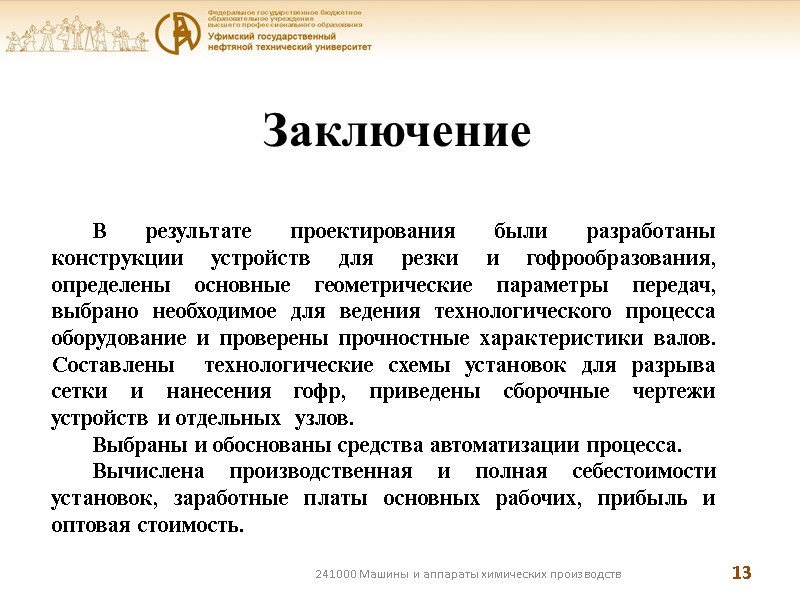

Заключение 241000 Машины и аппараты химических производств 13 В результате проектирования были разработаны конструкции устройств для резки и гофрообразования, определены основные геометрические параметры передач, выбрано необходимое для ведения технологического процесса оборудование и проверены прочностные характеристики валов. Составлены технологические схемы установок для разрыва сетки и нанесения гофр, приведены сборочные чертежи устройств и отдельных узлов. Выбраны и обоснованы средства автоматизации процесса. Вычислена производственная и полная себестоимости установок, заработные платы основных рабочих, прибыль и оптовая стоимость.

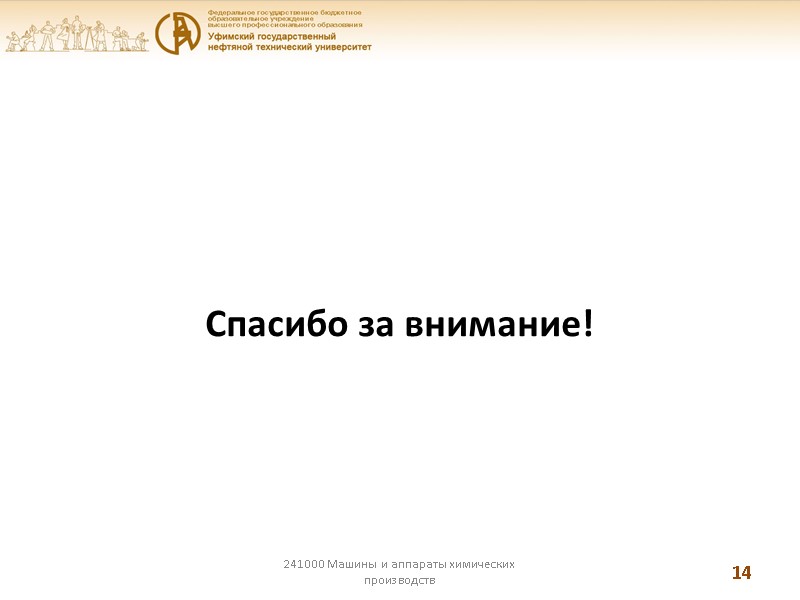

Спасибо за внимание! 241000 Машины и аппараты химических производств 14
