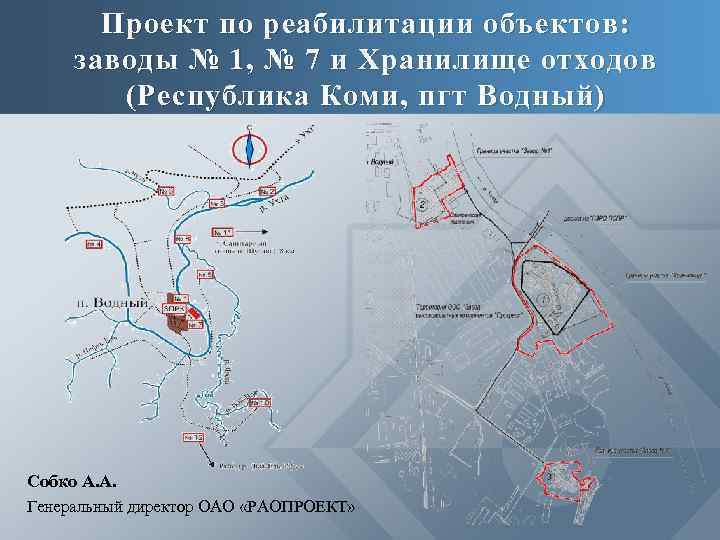

Проект по реабилитации объектов: заводы № 1, № 7 и Хранилище отходов (Республика Коми, Проект по реабилитации объектов: заводы № 1, № 7 и Хранилище отходов (Республика Коми, пгт Водный) Собко А. А. Генеральный директор ОАО «РАОПРОЕКТ»

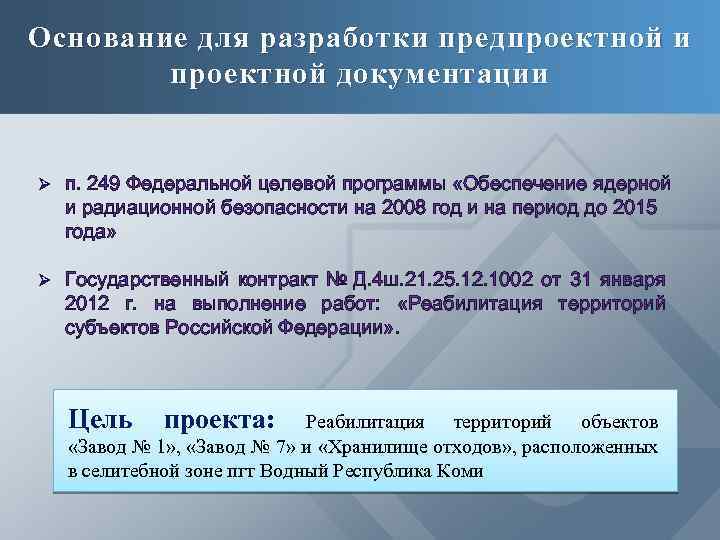

Основание для разработки предпроектной и проектной документации Ø п. 249 Федеральной целевой программы «Обеспечение Основание для разработки предпроектной и проектной документации Ø п. 249 Федеральной целевой программы «Обеспечение ядерной и радиационной безопасности на 2008 год и на период до 2015 года» Ø Государственный контракт № Д. 4 ш. 21. 25. 12. 1002 от 31 января 2012 г. на выполнение работ: «Реабилитация территорий субъектов Российской Федерации» . Цель проекта: Реабилитация территорий объектов «Завод № 1» , «Завод № 7» и «Хранилище отходов» , расположенных в селитебной зоне пгт Водный Республика Коми

Порядок разработки проектной документации Исходные данные: Ø Отчеты 2009 -2010 гг. ИБ Коми НЦ Порядок разработки проектной документации Исходные данные: Ø Отчеты 2009 -2010 гг. ИБ Коми НЦ Ур. О РАН; Инженерные изыскания ООО «ОНИКС» Ø Топографические материалы ФГУГП «Гидроспецгеология» , 2011 Ø Материалы Минприроды и Министерства по ГО и ЧС Республики Коми ПРОЕКТ по реабилитации объектов: заводы № 1, № 7 и Хранилище отходов Концепция +ТЭИ по реабилитации объектов: заводы № 1, № 7 и Хранилище отходов Отчет по обоснованию безопасности Задание на проектирование

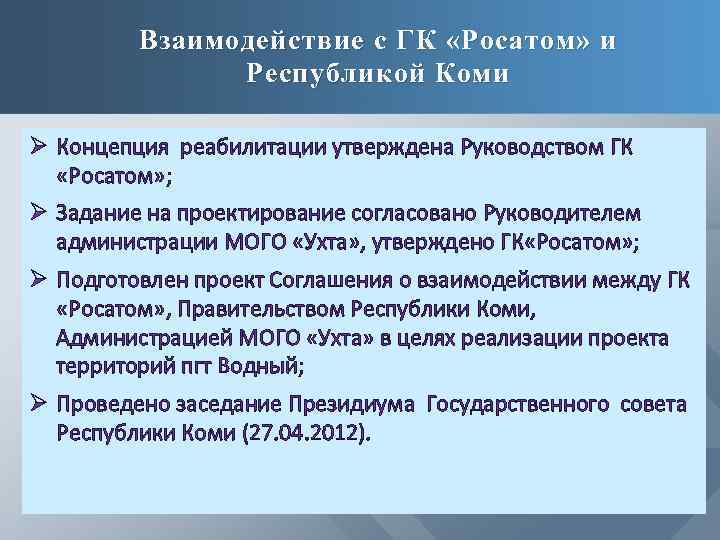

Взаимодействие с ГК «Росатом» и Республикой Коми Ø Концепция реабилитации утверждена Руководством ГК «Росатом» Взаимодействие с ГК «Росатом» и Республикой Коми Ø Концепция реабилитации утверждена Руководством ГК «Росатом» ; Ø Задание на проектирование согласовано Руководителем администрации МОГО «Ухта» , утверждено ГК «Росатом» ; Ø Подготовлен проект Соглашения о взаимодействии между ГК «Росатом» , Правительством Республики Коми, Администрацией МОГО «Ухта» в целях реализации проекта территорий пгт Водный; Ø Проведено заседание Президиума Государственного совета Республики Коми (27. 04. 2012).

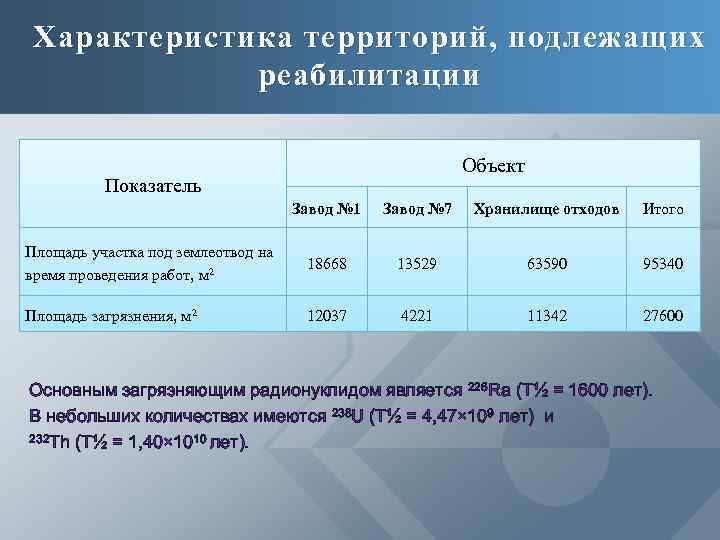

Характеристика территорий, подлежащих реабилитации Объект Показатель Завод № 1 Завод № 7 Хранилище отходов Характеристика территорий, подлежащих реабилитации Объект Показатель Завод № 1 Завод № 7 Хранилище отходов Итого Площадь участка под землеотвод на время проведения работ, м 2 18668 13529 63590 95340 Площадь загрязнения, м 2 12037 4221 11342 27600 Основным загрязняющим радионуклидом является 226 Ra (T½ = 1600 лет). В небольших количествах имеются 238 U (T½ = 4, 47× 109 лет) и 232 Th (T½ = 1, 40× 1010 лет).

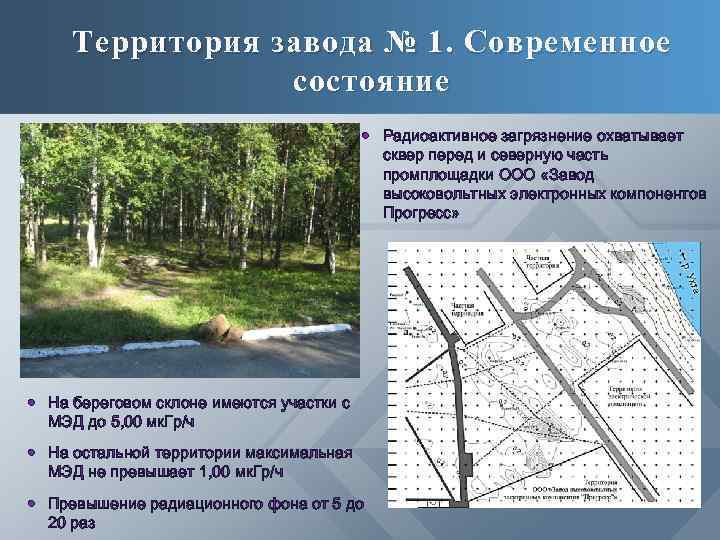

Территория завода № 1. Современное состояние Радиоактивное загрязнение охватывает сквер перед и северную часть Территория завода № 1. Современное состояние Радиоактивное загрязнение охватывает сквер перед и северную часть промплощадки ООО «Завод высоковольтных электронных компонентов Прогресс» На береговом склоне имеются участки с МЭД до 5, 00 мк. Гр/ч На остальной территории максимальная МЭД не превышает 1, 00 мк. Гр/ч Превышение радиационного фона от 5 до 20 раз

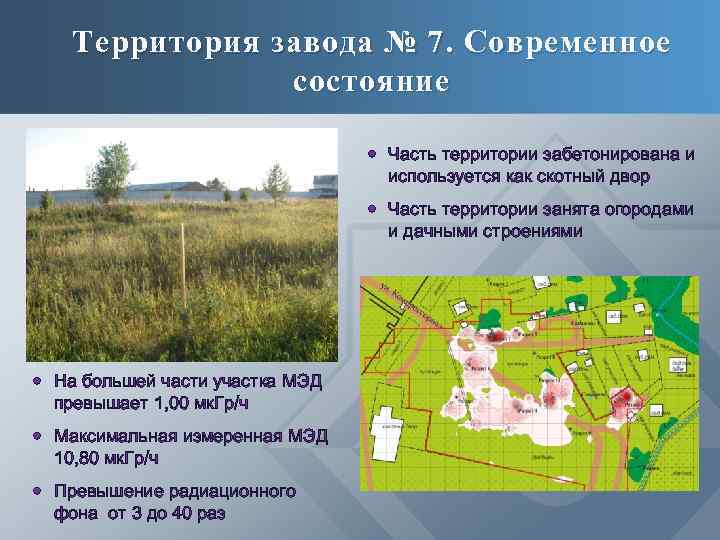

Территория завода № 7. Современное состояние Часть территории забетонирована и используется как скотный двор Территория завода № 7. Современное состояние Часть территории забетонирована и используется как скотный двор Часть территории занята огородами и дачными строениями На большей части участка МЭД превышает 1, 00 мк. Гр/ч Максимальная измеренная МЭД 10, 80 мк. Гр/ч Превышение радиационного фона от 3 до 40 раз

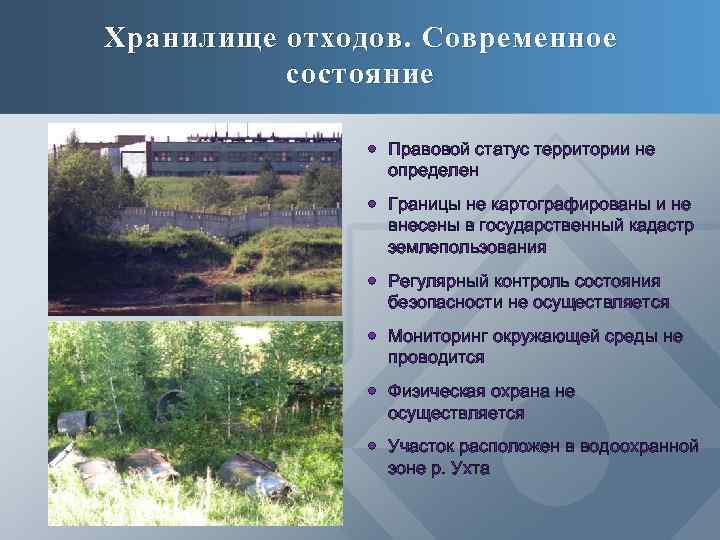

Хранилище отходов. Современное состояние Правовой статус территории не определен Границы не картографированы и не Хранилище отходов. Современное состояние Правовой статус территории не определен Границы не картографированы и не внесены в государственный кадастр землепользования Регулярный контроль состояния безопасности не осуществляется Мониторинг окружающей среды не проводится Физическая охрана не осуществляется Участок расположен в водоохранной зоне р. Ухта

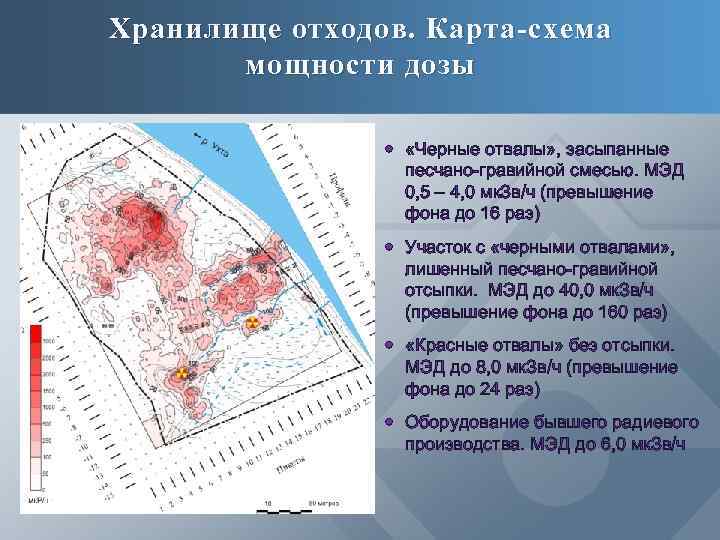

Хранилище отходов. Карта-схема мощности дозы «Черные отвалы» , засыпанные песчано-гравийной смесью. МЭД 0, 5 Хранилище отходов. Карта-схема мощности дозы «Черные отвалы» , засыпанные песчано-гравийной смесью. МЭД 0, 5 – 4, 0 мк. Зв/ч (превышение фона до 16 раз) Участок с «черными отвалами» , лишенный песчано-гравийной отсыпки. МЭД до 40, 0 мк. Зв/ч (превышение фона до 160 раз) «Красные отвалы» без отсыпки. МЭД до 8, 0 мк. Зв/ч (превышение фона до 24 раз) Оборудование бывшего радиевого производства. МЭД до 6, 0 мк. Зв/ч

Радиационная безопасность персонала, населения и окружающей природной среды РБ обеспечивается соблюдением основных принципов радиационной Радиационная безопасность персонала, населения и окружающей природной среды РБ обеспечивается соблюдением основных принципов радиационной безопасности и требований радиационной защиты, установленных: ФЗ «О радиационной безопасности населения» , НРБ-99/2010, ОСПОРБ-99/2010: Ø Принцип обоснования – запрещение всех видов деятельности по использованию источников ионизирующего излучения, при которых полученная для человека и общества польза не превышает риск возможного вреда, причиненного дополнительным к естественному радиационному фону облучением. Ø Принцип оптимизации – поддержание на возможно низком и достижимом уровне, с учетом экономических и социальных факторов, индивидуальных доз облучения и числа облучаемых лиц, при использовании любого источника ионизирующего излучения. Ø Принцип нормирования – не превышение допустимых пределов индивидуальных доз облучения граждан от всех источников ионизирующего излучения.

Классификация отходов, образующихся при реабилитации территории Заводов № 1, № 7 и Хранилища отходов Классификация отходов, образующихся при реабилитации территории Заводов № 1, № 7 и Хранилища отходов В соответствии с Сан. Пи. Н 2. 6. 1. 2800 - 10, в зависимости от эффективной удельной активности природных радионуклидов (AЭфф) производственные отходы подразделяются: Категория производственных отходов Эффективная удельная активность, к. Бк/кг Мощность дозы гамма-излучения в отходах, мк. Гр/час I категория Аэфф ≤ 1, 5 H ≤ 0, 7 II категория 1, 5 ≤Аэфф ≤ 10 0, 7 ≤H ≤ 4, 4 III категория Аэфф ≥ 10 H ≥ 4, 4 ― Отходы II и III категории подлежат захоронению на ПЗРО ПСПР; ― Строительные отходы I категории подлежат захоронению; ― Грунт I категории перемещается на ПЗРО ПСПР с целью использования его для планировки территории и при создании физических барьеров; ― Металлические отходы III категории передаются в «ЭКОМЕТ-С» для дальнейшего обращения

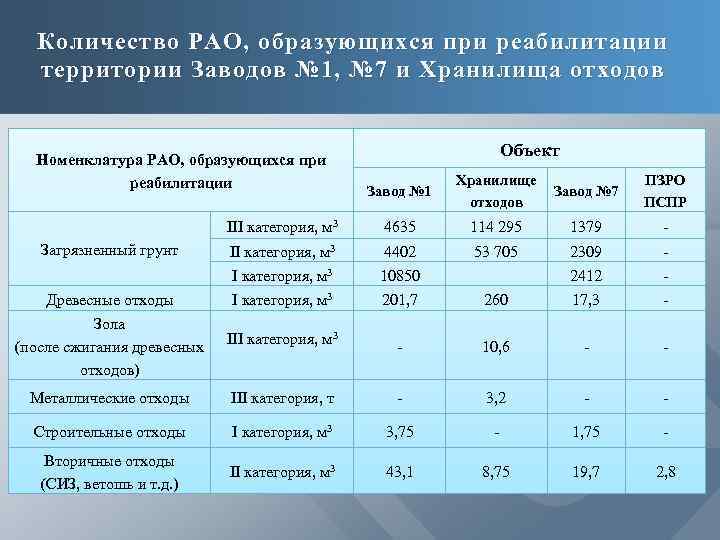

Количество РАО, образующихся при реабилитации территории Заводов № 1, № 7 и Хранилища отходов Количество РАО, образующихся при реабилитации территории Заводов № 1, № 7 и Хранилища отходов Номенклатура РАО, образующихся при реабилитации Объект Завод № 1 Хранилище отходов Завод № 7 ПЗРО ПСПР III категория, м 3 4635 114 295 1379 - Загрязненный грунт II категория, м 3 4402 10850 53 705 2309 2412 - Древесные отходы Зола (после сжигания древесных отходов) I категория, м 3 201, 7 260 17, 3 - III категория, м 3 - 10, 6 - - Металлические отходы III категория, т - 3, 2 - - Строительные отходы I категория, м 3 3, 75 - 1, 75 - Вторичные отходы (СИЗ, ветошь и т. д. ) II категория, м 3 43, 1 8, 75 19, 7 2, 8

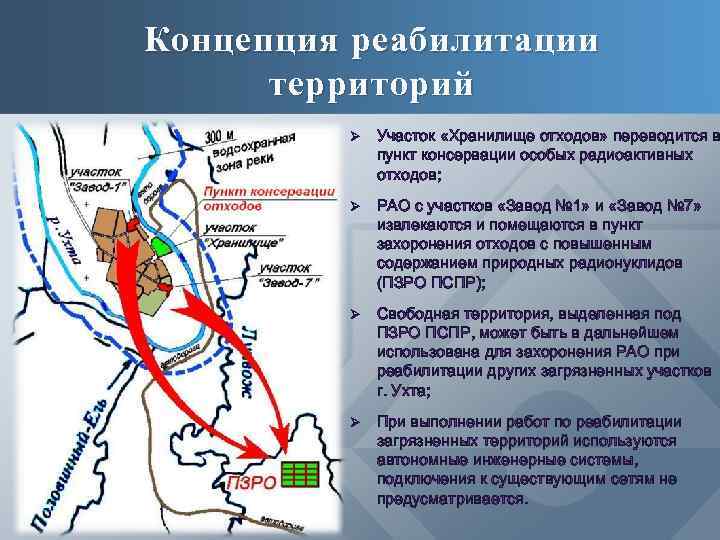

Концепция реабилитации территорий Ø Участок «Хранилище отходов» переводится в пункт консервации особых радиоактивных отходов; Концепция реабилитации территорий Ø Участок «Хранилище отходов» переводится в пункт консервации особых радиоактивных отходов; Ø РАО с участков «Завод № 1» и «Завод № 7» извлекаются и помещаются в пункт захоронения отходов с повышенным содержанием природных радионуклидов (ПЗРО ПСПР); Ø Свободная территория, выделенная под ПЗРО ПСПР, может быть в дальнейшем использована для захоронения РАО при реабилитации других загрязненных участков г. Ухта; Ø При выполнении работ по реабилитации загрязненных территорий используются автономные инженерные системы, подключения к существующим сетям не предусматривается.

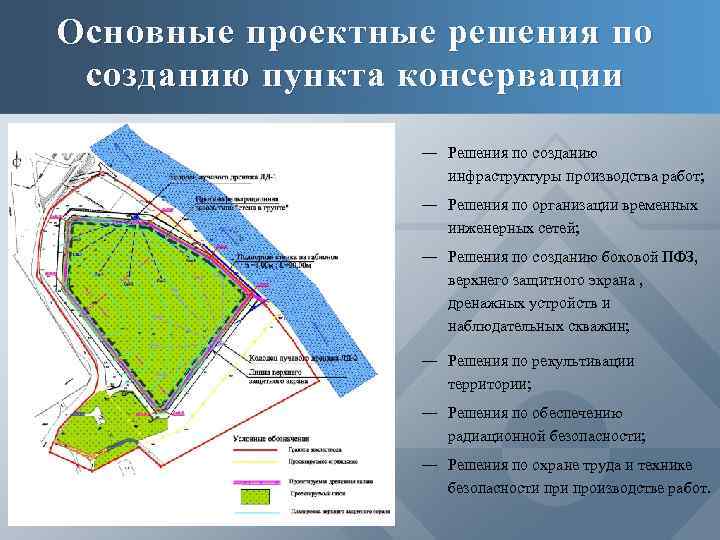

Основные проектные решения по созданию пункта консервации ― Решения по созданию инфраструктуры производства работ; Основные проектные решения по созданию пункта консервации ― Решения по созданию инфраструктуры производства работ; ― Решения по организации временных инженерных сетей; ― Решения по созданию боковой ПФЗ, верхнего защитного экрана , дренажных устройств и наблюдательных скважин; ― Решения по рекультивации территории; ― Решения по обеспечению радиационной безопасности; ― Решения по охране труда и технике безопасности производстве работ.

Технология создания ПФЗ типа «стена в грунте» Возможности технологии: Ø Противофильтрационный барьер Ø Противомиграционный Технология создания ПФЗ типа «стена в грунте» Возможности технологии: Ø Противофильтрационный барьер Ø Противомиграционный барьер Ø Мощность (ширина) 0, 5 м Ø При расчетной глубине 12 м (до водоупора) позволяет полностью изолировать объект от грунтовых вод

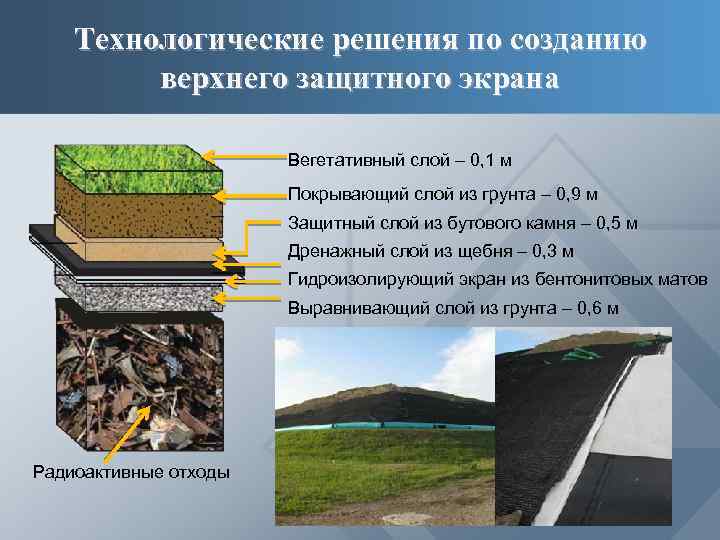

Технологические решения по созданию верхнего защитного экрана Вегетативный слой – 0, 1 м Покрывающий Технологические решения по созданию верхнего защитного экрана Вегетативный слой – 0, 1 м Покрывающий слой из грунта – 0, 9 м Защитный слой из бутового камня – 0, 5 м Дренажный слой из щебня – 0, 3 м Гидроизолирующий экран из бентонитовых матов Выравнивающий слой из грунта – 0, 6 м Радиоактивные отходы

Основные достоинства бентонитовых матов «BENTOMAT» ― Коэффициента фильтрации Кf не более 7× 10 -11 Основные достоинства бентонитовых матов «BENTOMAT» ― Коэффициента фильтрации Кf не более 7× 10 -11 м/с (6× 10 -6 м/сут); ― Низкая водопроницаемость: слой материала «BENTOMAT» эквивалентен слою глины толщиной до 1 м и выдерживает гидростатическое давление до 0, 7 МПа; ― Способность «самозалечиваться» , ликвидируя незначительные механические повреждения, в том числе от воздействия корневой системы растений; ― Сплошность бентонитового экрана после гидратации; ― Долговечность и неизменность свойств во времени: материал выдерживает неограниченное число циклов «замораживание-оттаивание» , «гидратация-дегидратация» ; ― Высокая стойкость к различным химическим загрязнениям, в том числе к неполярным жидкостям (нефть, масла, бензины); ― Высокая технологичность, простота укладки, надежность в сравнении с другими способами экранирования. ― Экологическая чистота. Тканое полипропиленовое полотно Иглопробивные волокна Гранулы натриевого бентонита Нетканое полипропиленовое полотно

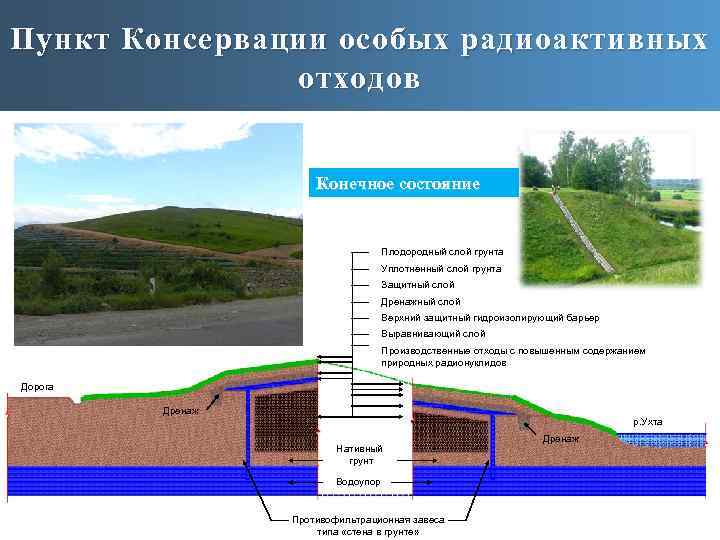

Пункт Консервации особых радиоактивных отходов Конечное состояние Плодородный слой грунта Уплотненный слой грунта Защитный Пункт Консервации особых радиоактивных отходов Конечное состояние Плодородный слой грунта Уплотненный слой грунта Защитный слой Дренажный слой Верхний защитный гидроизолирующий барьер Выравнивающий слой Производственные отходы с повышенным содержанием природных радионуклидов Дорога Дренаж р. Ухта Нативный грунт Водоупор Противофильтрационная завеса типа «стена в грунте» Дренаж

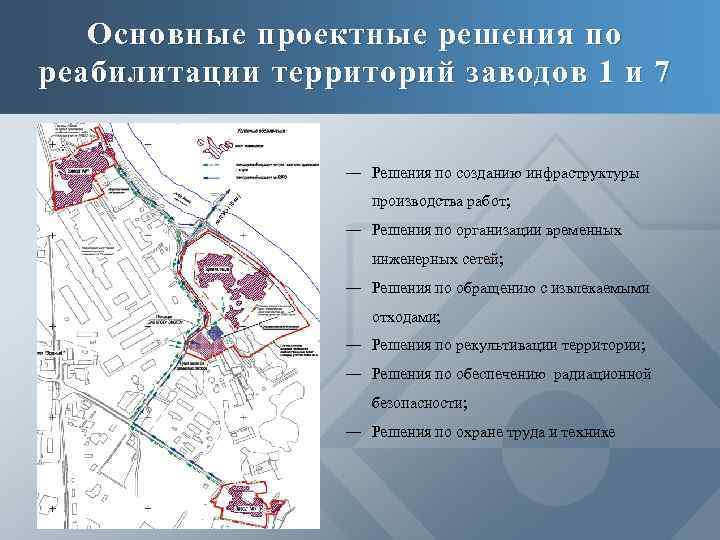

Основные проектные решения по реабилитации территорий заводов 1 и 7 ― Решения по созданию Основные проектные решения по реабилитации территорий заводов 1 и 7 ― Решения по созданию инфраструктуры производства работ; ― Решения по организации временных инженерных сетей; ― Решения по обращению с извлекаемыми отходами; ― Решения по рекультивации территории; ― Решения по обеспечению радиационной безопасности; ― Решения по охране труда и технике

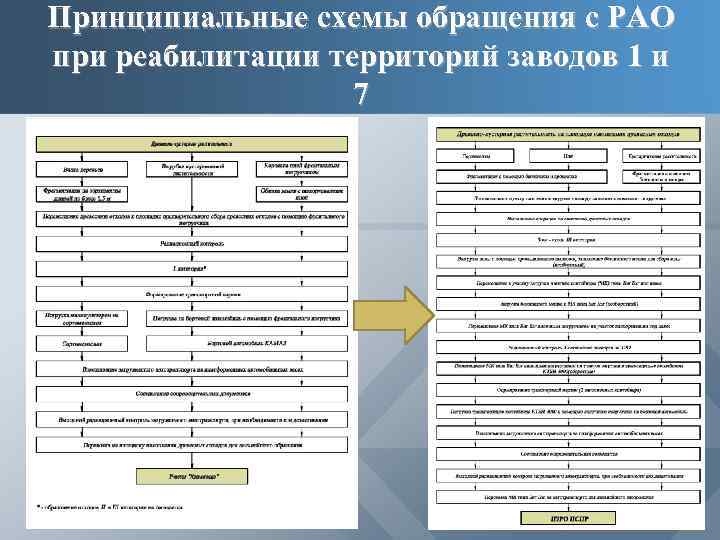

Принципиальные схемы обращения с РАО при реабилитации территорий заводов 1 и 7 Принципиальные схемы обращения с РАО при реабилитации территорий заводов 1 и 7

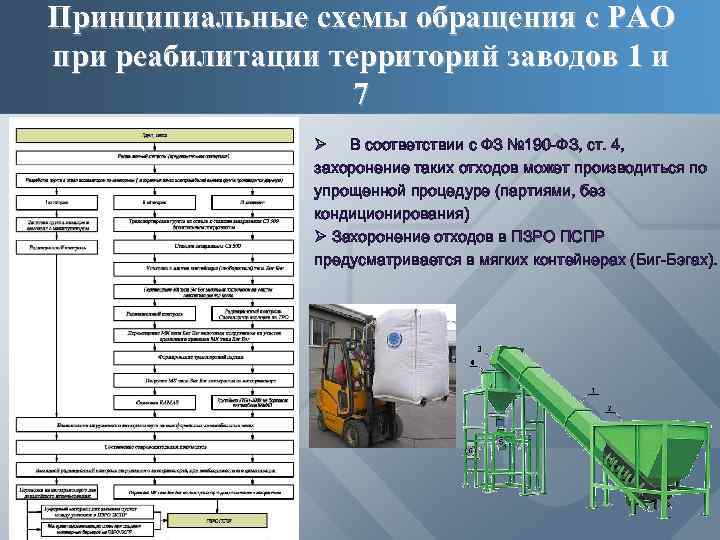

Принципиальные схемы обращения с РАО при реабилитации территорий заводов 1 и 7 Ø В Принципиальные схемы обращения с РАО при реабилитации территорий заводов 1 и 7 Ø В соответствии с ФЗ № 190 -ФЗ, ст. 4, захоронение таких отходов может производиться по упрощенной процедуре (партиями, без кондиционирования) Ø Захоронение отходов в ПЗРО ПСПР предусматривается в мягких контейнерах (Биг-Бэгах).

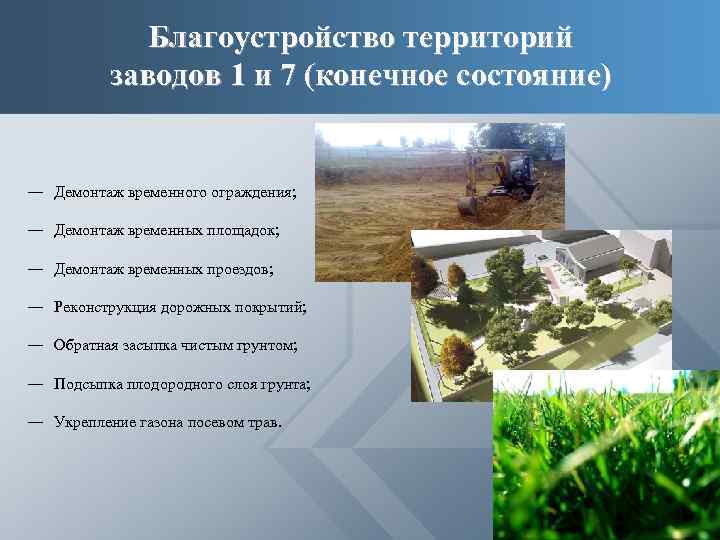

Благоустройство территорий заводов 1 и 7 (конечное состояние) ― Демонтаж временного ограждения; ― Демонтаж Благоустройство территорий заводов 1 и 7 (конечное состояние) ― Демонтаж временного ограждения; ― Демонтаж временных площадок; ― Демонтаж временных проездов; ― Реконструкция дорожных покрытий; ― Обратная засыпка чистым грунтом; ― Подсыпка плодородного слоя грунта; ― Укрепление газона посевом трав.

Основные проектные решения по созданию ПЗРО ПСПР ― Решения по созданию инфраструктуры производства работ; Основные проектные решения по созданию ПЗРО ПСПР ― Решения по созданию инфраструктуры производства работ; ― Решения по организации временных инженерных сетей; ― Решения по созданию траншеи ПЗРО ПСПР; ― Решения по обращению с РАО, размещаемыми в ПЗРО ПСПР; ― Решения по созданию верхнего защитного экрана, дренажных систем, сети наблюдательных скважин; ― Решения по рекультивации территории; ― Решения по обеспечению радиационной безопасности; ― Решения по охране труда и технике безопасности производстве работ.

Перечень организаций согласовавших Акт выбора участка лесного фонда под ПЗРО ПСПР Ø ГКУ «Ухтинское Перечень организаций согласовавших Акт выбора участка лесного фонда под ПЗРО ПСПР Ø ГКУ «Ухтинское лесничество» Ø Администрация МОГО «Ухта» Ø Росреестр по Республике Коми Ø Ухтинский городской комитет по охране окружающей среды Ø Территориальное отделение Управления по надзору в сфере защиты прав потребителей и благополучия человека по РК в г. Ухта Ø Управление по недропользованию по Республике Коми (Коминедра) Ø Министерство природных ресурсов и охраны окружающей среды Республики Коми Ø Ухтинский межрайонный отдел ФГБУ «КОМИРЫБВОД» Ø Филиал ОАО «МРСК Северо-Запада» «Комиэнерго» Ø ООО «НЕФТЕГАЗПРОМТЕХ»

Конструкция траншеи захоронения ПЗРО ПСПР Ø размеры по верхней бровке 33, 0 х 130, Конструкция траншеи захоронения ПЗРО ПСПР Ø размеры по верхней бровке 33, 0 х 130, 0 м; Ø размеры по дну котлована – 14, 0 х 111, 0 м, Ø высота яруса 3 м; Ø глубина котлована 8, 0 м; Ø берма между ярусами шириной 1, 5 м; Ø объем котлована - 24000 м 3.

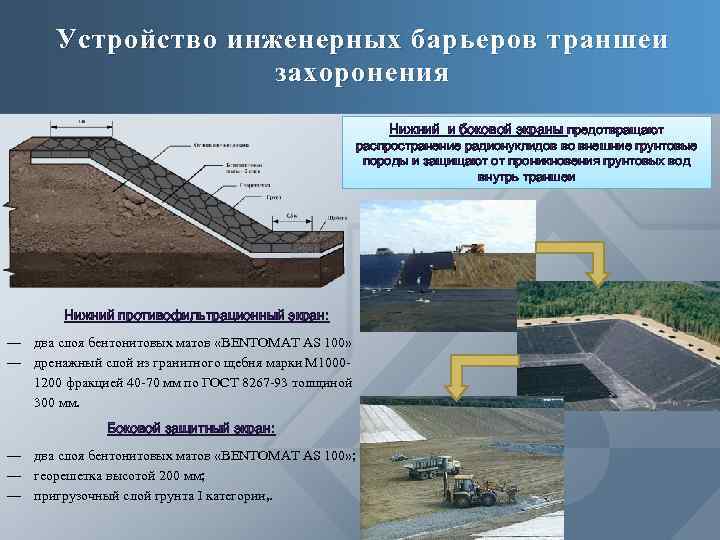

Устройство инженерных барьеров траншеи захоронения Нижний и боковой экраны предотвращают распространение радионуклидов во внешние Устройство инженерных барьеров траншеи захоронения Нижний и боковой экраны предотвращают распространение радионуклидов во внешние грунтовые породы и защищают от проникновения грунтовых вод внутрь траншеи Нижний противофильтрационный экран: ― два слоя бентонитовых матов «BENTOMAT AS 100» ― дренажный слой из гранитного щебня марки М 10001200 фракцией 40 -70 мм по ГОСТ 8267 -93 толщиной 300 мм. Боковой защитный экран: ― два слоя бентонитовых матов «BENTOMAT AS 100» ; ― георешетка высотой 200 мм; ― пригрузочный слой грунта I категории, .

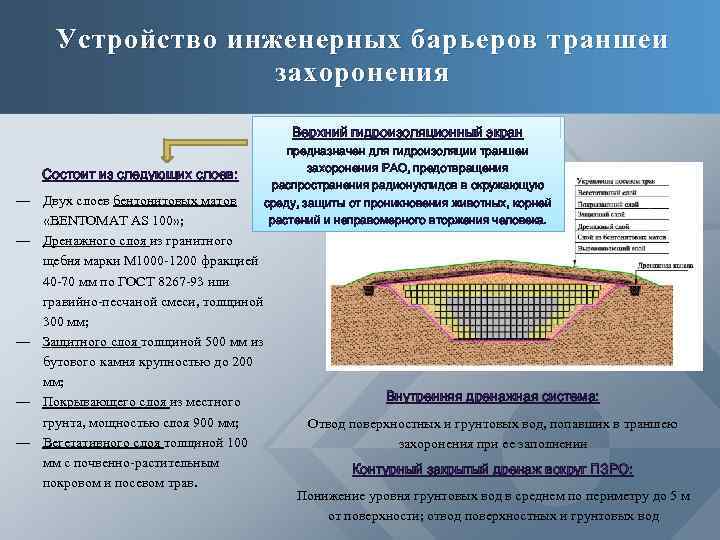

Устройство инженерных барьеров траншеи захоронения Верхний гидроизоляционный экран Состоит из следующих слоев: предназначен для Устройство инженерных барьеров траншеи захоронения Верхний гидроизоляционный экран Состоит из следующих слоев: предназначен для гидроизоляции траншеи захоронения РАО, предотвращения распространения радионуклидов в окружающую среду, защиты от проникновения животных, корней растений и неправомерного вторжения человека. ― Двух слоев бентонитовых матов «BENTOMAT AS 100» ; ― Дренажного слоя из гранитного щебня марки М 1000 -1200 фракцией 40 -70 мм по ГОСТ 8267 -93 или гравийно-песчаной смеси, толщиной 300 мм; ― Защитного слоя толщиной 500 мм из бутового камня крупностью до 200 мм; ― Покрывающего слоя из местного грунта, мощностью слоя 900 мм; ― Вегетативного слоя толщиной 100 мм с почвенно-растительным покровом и посевом трав. Внутренняя дренажная система: Отвод поверхностных и грунтовых вод, попавших в траншею захоронения при ее заполнении Контурный закрытый дренаж вокруг ПЗРО: Понижение уровня грунтовых вод в среднем по периметру до 5 м от поверхности; отвод поверхностных и грунтовых вод

Заполнение траншеи ПЗРО ПСПР Заполнение траншеи ПЗРО ПСПР

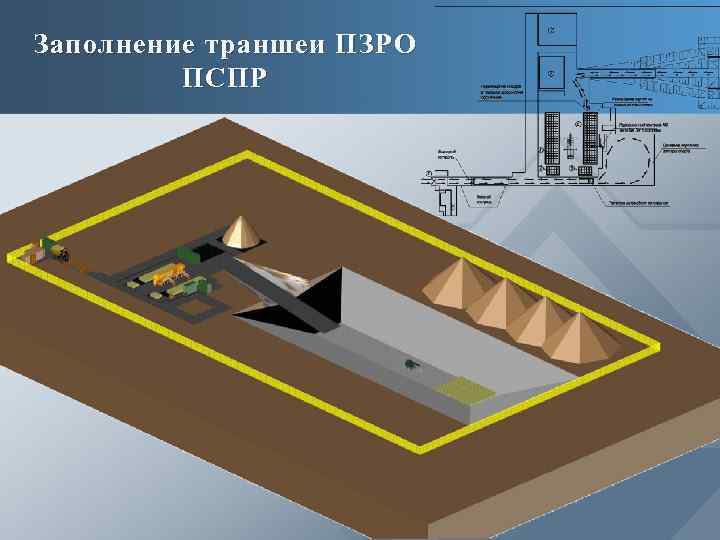

Заполнение траншеи ПЗРО ПСПР Ø Заполнение траншеи осуществляется послойно, с засыпкой пустот грунтом I Заполнение траншеи ПЗРО ПСПР Ø Заполнение траншеи осуществляется послойно, с засыпкой пустот грунтом I категории и уплотнением слоев; Ø МК размещаются в соответствии с принципом глубокоэшелонированной защиты: 1. МК с отходами III категории располагаются в центре организуемого хранилища; 2. МК с отходами II категории ближе к краям траншеи.

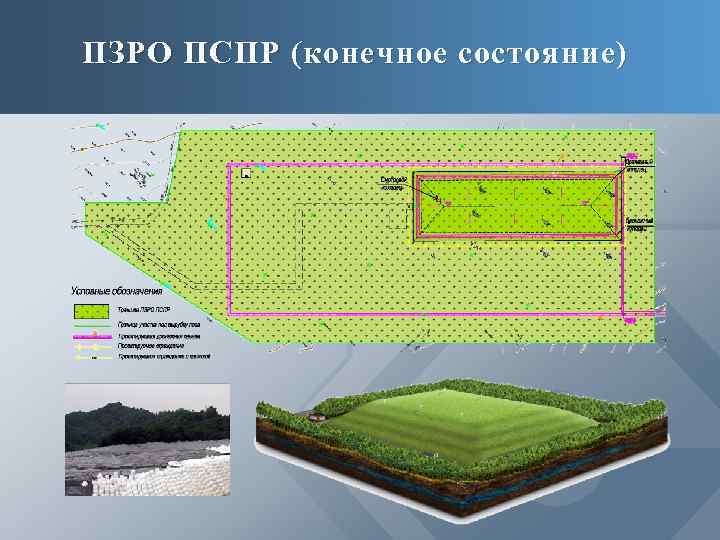

ПЗРО ПСПР (конечное состояние) ПЗРО ПСПР (конечное состояние)

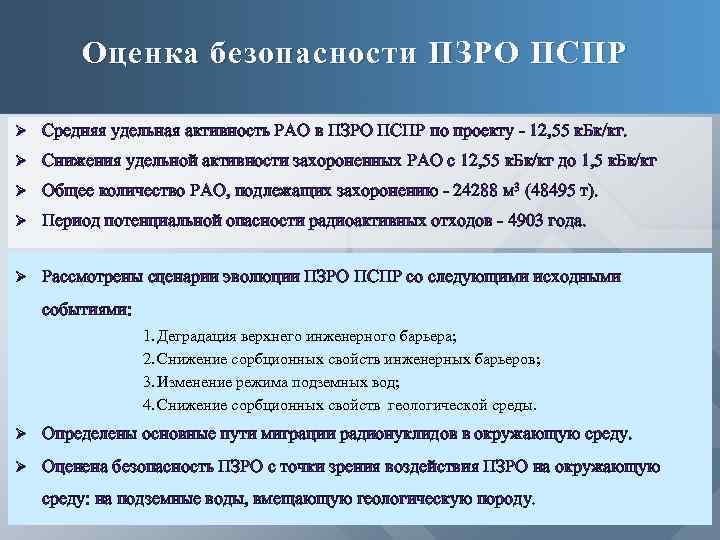

Оценка безопасности ПЗРО ПСПР Ø Средняя удельная активность РАО в ПЗРО ПСПР по проекту Оценка безопасности ПЗРО ПСПР Ø Средняя удельная активность РАО в ПЗРО ПСПР по проекту - 12, 55 к. Бк/кг. Ø Снижения удельной активности захороненных РАО с 12, 55 к. Бк/кг до 1, 5 к. Бк/кг Ø Общее количество РАО, подлежащих захоронению - 24288 м 3 (48495 т). Ø Период потенциальной опасности радиоактивных отходов - 4903 года. Ø Рассмотрены сценарии эволюции ПЗРО ПСПР со следующими исходными событиями: 1. Деградация верхнего инженерного барьера; 2. Снижение сорбционных свойств инженерных барьеров; 3. Изменение режима подземных вод; 4. Снижение сорбционных свойств геологической среды. Ø Определены основные пути миграции радионуклидов в окружающую среду. Ø Оценена безопасность ПЗРО с точки зрения воздействия ПЗРО на окружающую среду: на подземные воды, вмещающую геологическую породу.

Оценка безопасности ПЗРО ПСПР РЕЗУЛЬТАТЫ Ø Безопасность ПЗРО на период потенциальной опасности содержащихся в Оценка безопасности ПЗРО ПСПР РЕЗУЛЬТАТЫ Ø Безопасность ПЗРО на период потенциальной опасности содержащихся в ПЗРО отходов, будет достигнута: 1. При условии выполнения мероприятий, не допускающих механического разрушения верхнего защитного экрана; 2. Выхода радионуклидов на поверхность. Нарушение герметичности верхнего защитного экрана Ø Попадание некоторого количества осадков в объем ПЗРО Ø Повышение или понижение уровня подземных вод Ø НЕ приведет к катастрофическим последствиям: загрязненность воды, поступающей из ПЗРО в водоносный горизонт (или в дренажную систему при ее функционировании) не превысит 0, 1 УВ по основному загрязняющему радионуклиду – 226 Ra.

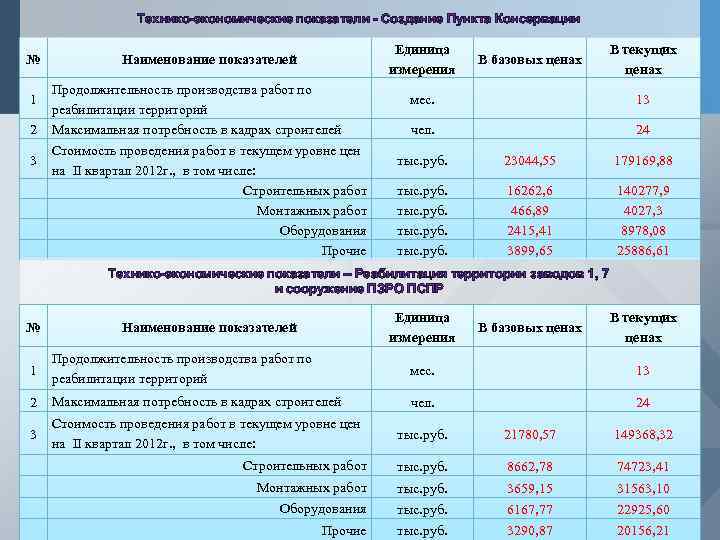

Технико-экономические показатели - Создание Пункта Консервации № 1 2 3 Единица измерения Наименование показателей Технико-экономические показатели - Создание Пункта Консервации № 1 2 3 Единица измерения Наименование показателей Продолжительность производства работ по реабилитации территорий Максимальная потребность в кадрах строителей Стоимость проведения работ в текущем уровне цен на II квартал 2012 г. , в том числе: Строительных работ Монтажных работ Оборудования Прочие В базовых ценах В текущих ценах мес. 13 чел. 24 тыс. руб. 23044, 55 179169, 88 тыс. руб. 16262, 6 466, 89 2415, 41 3899, 65 140277, 9 4027, 3 8978, 08 25886, 61 Технико-экономические показатели – Реабилитация территории заводов 1, 7 и сооружение ПЗРО ПСПР № Единица измерения Наименование показателей В базовых ценах В текущих ценах 1 Продолжительность производства работ по реабилитации территорий мес. 13 2 Максимальная потребность в кадрах строителей чел. 24 3 Стоимость проведения работ в текущем уровне цен на II квартал 2012 г. , в том числе: тыс. руб. 21780, 57 149368, 32 Строительных работ тыс. руб. 8662, 78 74723, 41 Монтажных работ тыс. руб. 3659, 15 31563, 10 Оборудования тыс. руб. 6167, 77 22925, 60 Прочие тыс. руб. 3290, 87 20156, 21

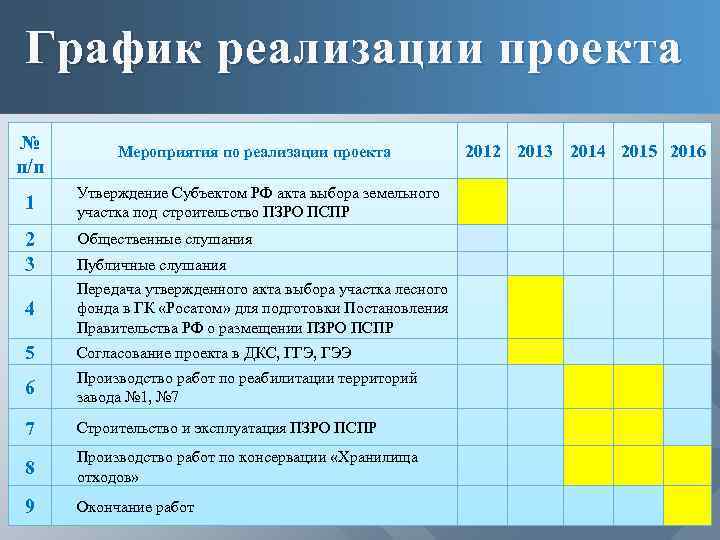

График реализации проекта № п/п 2012 2013 2014 2015 2016 Мероприятия по реализации проекта График реализации проекта № п/п 2012 2013 2014 2015 2016 Мероприятия по реализации проекта Утверждение Субъектом РФ акта выбора земельного участка под строительство ПЗРО ПСПР Общественные слушания Публичные слушания 5 Передача утвержденного акта выбора участка лесного фонда в ГК «Росатом» для подготовки Постановления Правительства РФ о размещении ПЗРО ПСПР Согласование проекта в ДКС, ГГЭ, ГЭЭ 6 Производство работ по реабилитации территорий завода № 1, № 7 7 Строительство и эксплуатация ПЗРО ПСПР 8 Производство работ по консервации «Хранилища отходов» 9 Окончание работ 1 2 3 4

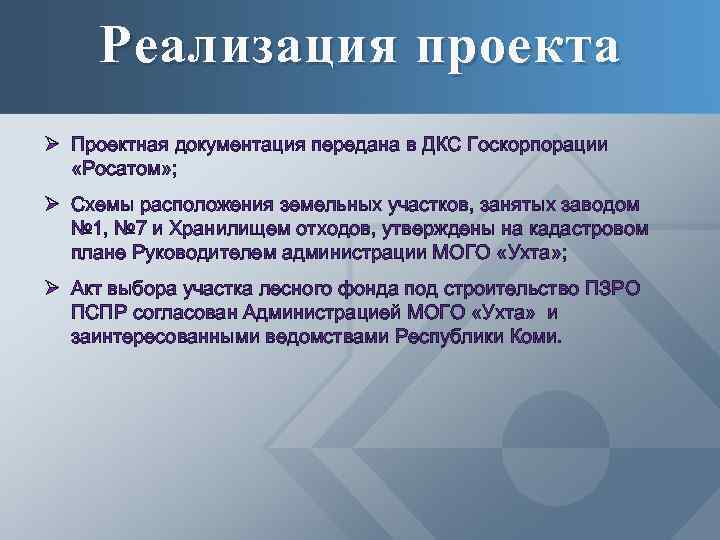

Реализация проекта Ø Проектная документация передана в ДКС Госкорпорации «Росатом» ; Ø Схемы расположения Реализация проекта Ø Проектная документация передана в ДКС Госкорпорации «Росатом» ; Ø Схемы расположения земельных участков, занятых заводом № 1, № 7 и Хранилищем отходов, утверждены на кадастровом плане Руководителем администрации МОГО «Ухта» ; Ø Акт выбора участка лесного фонда под строительство ПЗРО ПСПР согласован Администрацией МОГО «Ухта» и заинтересованными ведомствами Республики Коми.

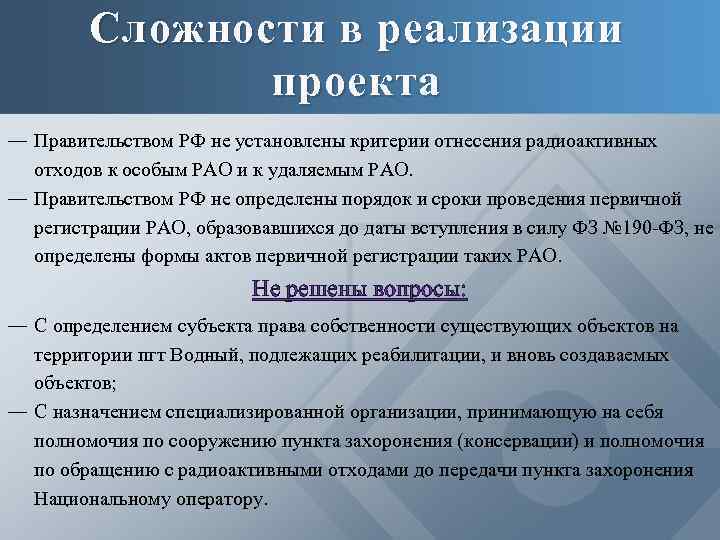

Сложности в реализации проекта ― Правительством РФ не установлены критерии отнесения радиоактивных отходов к Сложности в реализации проекта ― Правительством РФ не установлены критерии отнесения радиоактивных отходов к особым РАО и к удаляемым РАО. ― Правительством РФ не определены порядок и сроки проведения первичной регистрации РАО, образовавшихся до даты вступления в силу ФЗ № 190 -ФЗ, не определены формы актов первичной регистрации таких РАО. Не решены вопросы: ― С определением субъекта права собственности существующих объектов на территории пгт Водный, подлежащих реабилитации, и вновь создаваемых объектов; ― С назначением специализированной организации, принимающую на себя полномочия по сооружению пункта захоронения (консервации) и полномочия по обращению с радиоактивными отходами до передачи пункта захоронения Национальному оператору.
