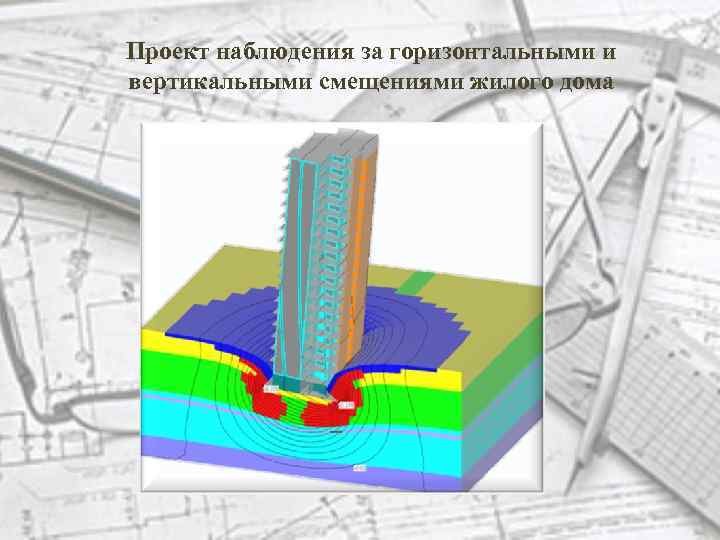

Проект наблюдения за горизонтальными и вертикальными смещениями жилого дома
Цель проекта Разработка проекта по наблюдению за деформационными процессами жилого дома в части геодезического мониторинга горизонтальных и вертикальных смещений Задачи проекта o Формирование списка нормативно технической литературы по тематике проекта o Изучение и обобщение актуальных методик в области геодезического мониторинга o Обоснованный выбор одной из методик для оценки степени деформации рассматриваемого объекта o Технико-экономическое обоснование проекта o Предварительное заключение
Основной нормативно методический перечень • Градостроительный кодекс РФ № 190 -ФЗ; • СП 126. 13330. 2012 «Геодезические работы в строительстве» ; • СНи. П 10 -01 -94. «Система нормативных документов в строительстве. Основные положения» ; • СНи. П 11 -02 -96 «Инженерные изыскания для строительства. Основные положения» ; • CП 47. 13330. 2012 (СНи. П 11 -02 -96) «Инженерные изыскания для строительства. Основные положения» ; • СП 126. 47. 13330. 2012 «Геодезические работы в строительстве» ; • ГОСТ 24846 -2012 «Грунты. Методы измерения деформаций оснований зданий и сооружений» ; • Инструкция по нивелированию I, III и IV классов/ГКИНП (ГНТА)-03 -010 -03. - М. : ЦНИИГАи. К, 2004;

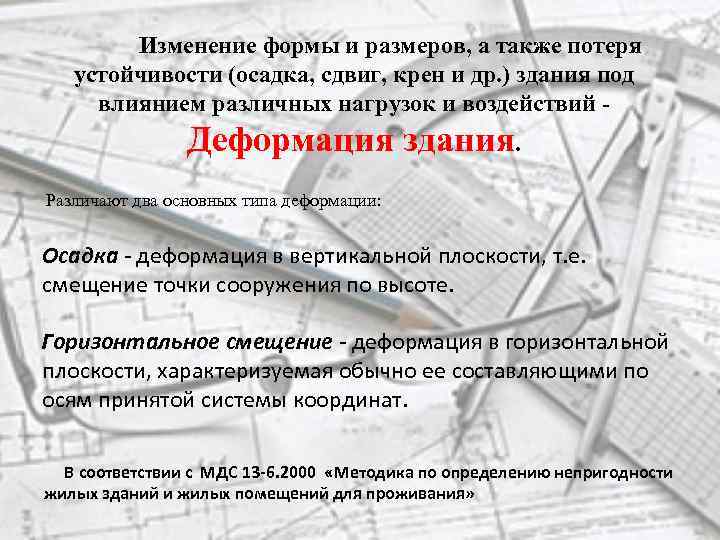

Изменение формы и размеров, а также потеря устойчивости (осадка, сдвиг, крен и др. ) здания под влиянием различных нагрузок и воздействий - Деформация здания. Различают два основных типа деформации: Осадка - деформация в вертикальной плоскости, т. е. смещение точки сооружения по высоте. Горизонтальное смещение - деформация в горизонтальной плоскости, характеризуемая обычно ее составляющими по осям принятой системы координат. В соответствии с МДС 13 -6. 2000 «Методика по определению непригодности жилых зданий и жилых помещений для проживания»

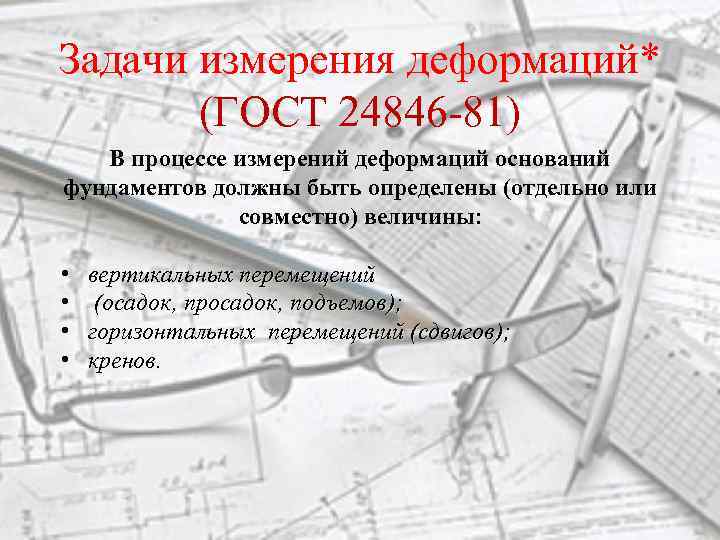

Задачи измерения деформаций* (ГОСТ 24846 -81) В процессе измерений деформаций оснований фундаментов должны быть определены (отдельно или совместно) величины: • • вертикальных перемещений (осадок, просадок, подъемов); горизонтальных перемещений (сдвигов); кренов.
Деформаций зданий и сооружений

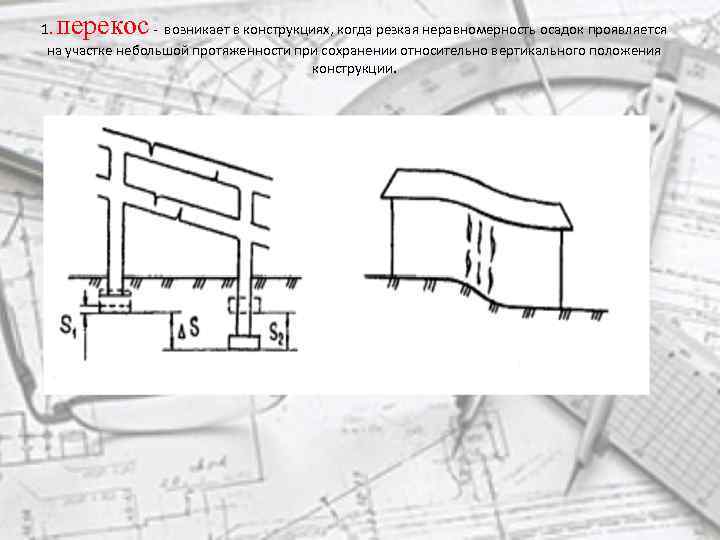

перекос 1. - возникает в конструкциях, когда резкая неравномерность осадок проявляется на участке небольшой протяженности при сохранении относительно вертикального положения конструкции.
крен сооружения – поворот по отношению к горизонтальной оси, проходящей через центр тяжести площади подошвы фундамента – возможен, если основание сооружения загружено несимметрично или имеет несимметричное напластование грунтов относительно вертикальной оси сооружения. Наибольшую опасность представляет крен высоких сооружений (дымовых труб, высоких зданий, имеющих лифты, и др. ). В этом случае он приводит к развитию дополнительного момента, который, в свою очередь, способствует увеличению крена и потере устойчивости сооружений на опрокидывание. Колонны и стены, жестко не связанные с другими конструкциями, также могут получать крен вследствие неравномерной осадки Если перемещение их верхней части в горизонтальном направлении исключено, то при развитии неравномерной осадки под отдельным фундаментом в несущих конструкциях (колоннах, перекрытиях и др. ) возникают дополнительные усилия, которые должны определяться при оценке совместной работы конструкций с основанием.

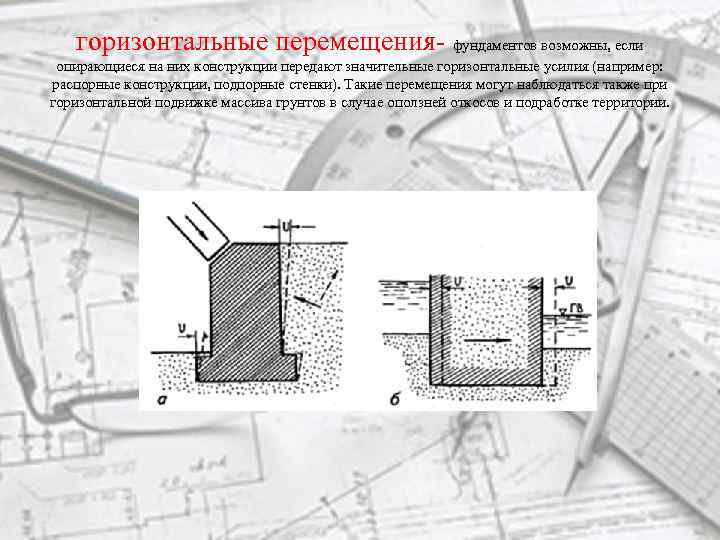

горизонтальные перемещения- фундаментов возможны, если опирающиеся на них конструкции передают значительные горизонтальные усилия (например: распорные конструкции, подпорные стенки). Такие перемещения могут наблюдаться также при горизонтальной подвижке массива грунтов в случае оползней откосов и подработке территории.
Основные методики мониторинга деформаций

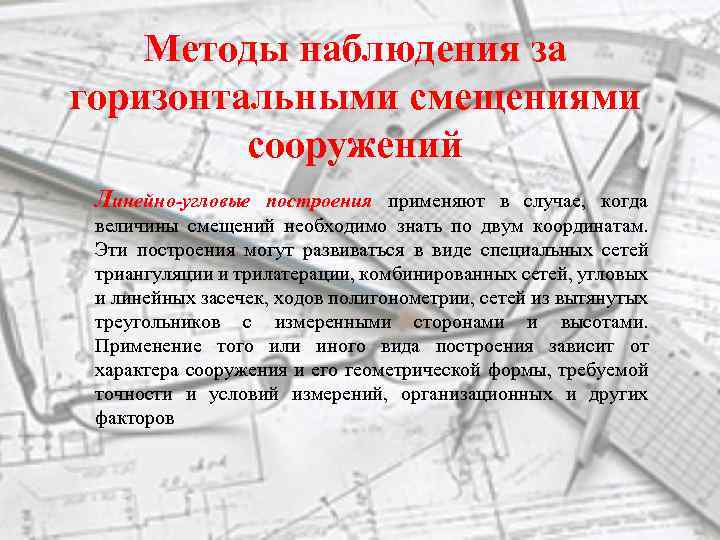

Методы наблюдения за горизонтальными смещениями сооружений Линейно-угловые построения применяют в случае, когда величины смещений необходимо знать по двум координатам. Эти построения могут развиваться в виде специальных сетей триангуляции и трилатерации, комбинированных сетей, угловых и линейных засечек, ходов полигонометрии, сетей из вытянутых треугольников с измеренными сторонами и высотами. Применение того или иного вида построения зависит от характера сооружения и его геометрической формы, требуемой точности и условий измерений, организационных и других факторов
Створные наблюдения широко применяют для исследования деформаций сооружений прямолинейной формы, когда смещения достаточно знать по одному направлению. При этом координатную систему выбирают так, чтобы с направлением смещений совпадала ось ординат, а с направлением створа - ось абсцисс. Величины смещений находятся по разности значений ординат (нестворностей), измеренных в двух циклах. Метод створных наблюдений при измерениях горизонтальных перемещений фундаментов следует применять в случае прямолинейности здания (сооружения) или его части и при возможности обеспечить устойчивость концевых опорных знаков створа.

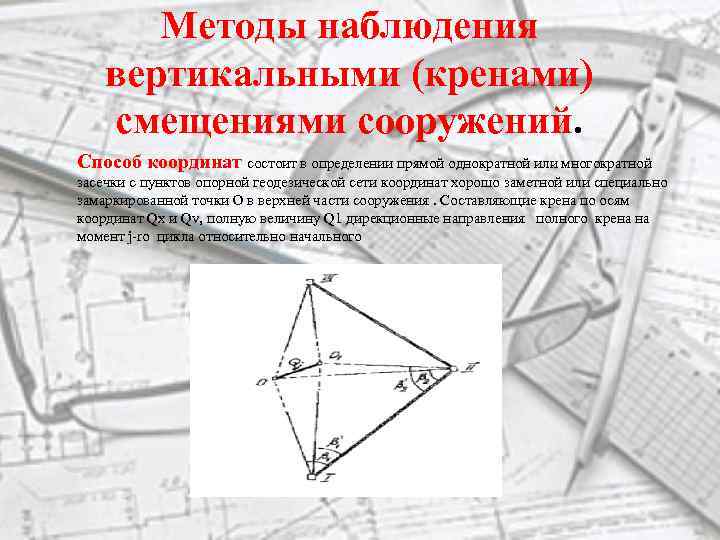

Методы наблюдения вертикальными (кренами) смещениями сооружений. Способ координат состоит в определении прямой однократной или многократной засечки с пунктов опорной геодезической сети координат хорошо заметной или специально замаркированной точки О в верхней части сооружения. Составляющие крена по осям координат Qx и Qv, полную величину Q 1 дирекционные направления полного крена на момент j-ro цикла относительно начального

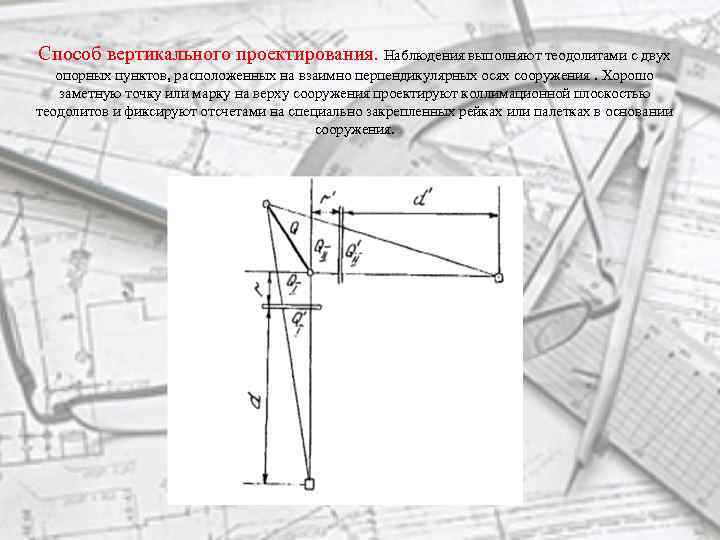

Способ вертикального проектирования. Наблюдения выполняют теодолитами с двух опорных пунктов, расположенных на взаимно перпендикулярных осях сооружения. Хорошо заметную точку или марку на верху сооружения проектируют коллимационной плоскостью теодолитов и фиксируют отсчетами на специально закрепленных рейках или палетках в основании сооружения.

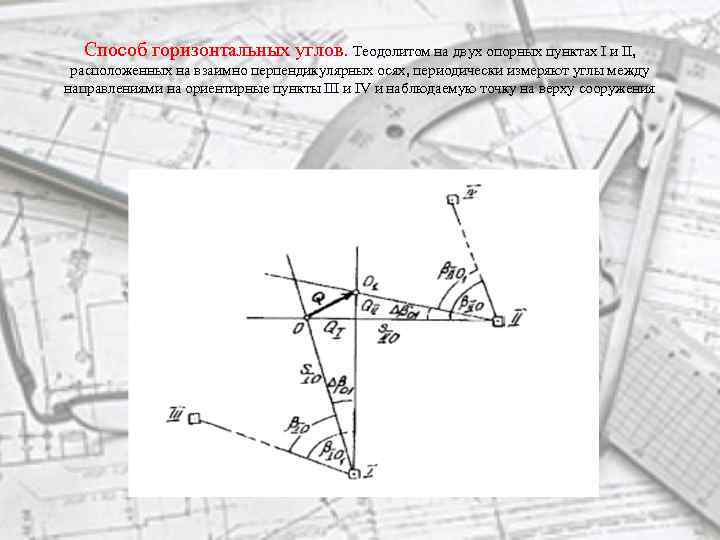

Способ горизонтальных углов. Теодолитом на двух опорных пунктах I и II, расположенных на взаимно перпендикулярных осях, периодически измеряют углы между направлениями на ориентирные пункты III и IV и наблюдаемую точку на верху сооружения

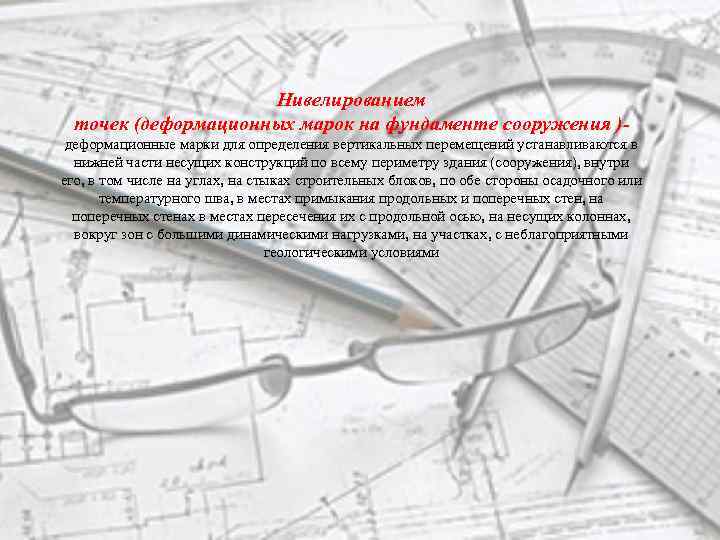

Нивелированием точек (деформационных марок на фундаменте сооружения )деформационные марки для определения вертикальных перемещений устанавливаются в нижней части несущих конструкций по всему периметру здания (сооружения), внутри его, в том числе на углах, на стыках строительных блоков, по обе стороны осадочного или температурного шва, в местах примыкания продольных и поперечных стен, на поперечных стенах в местах пересечения их с продольной осью, на несущих колоннах, вокруг зон с большими динамическими нагрузками, на участках, с неблагоприятными геологическими условиями
ПРИМЕРЫ РАСПОЛОЖЕНИЯ ДЕФОРМАЦИОННЫХ МАРОК НА ЗДАНИЯХ И СООРУЖЕНИЯХ
