Проект „Могунтия“ Фабрика по производству пряностей ДОБРО ПОЖАЛОВАТЬ Welcome | Benvenuti | Bienvenue | Проект „Могунтия“ Фабрика по производству пряностей ДОБРО ПОЖАЛОВАТЬ Welcome | Benvenuti | Bienvenue | Bienvenido Презентация Ti. SUN, сентябрь 2009 Руслан Корытный Менеджер по продажам в СНГ

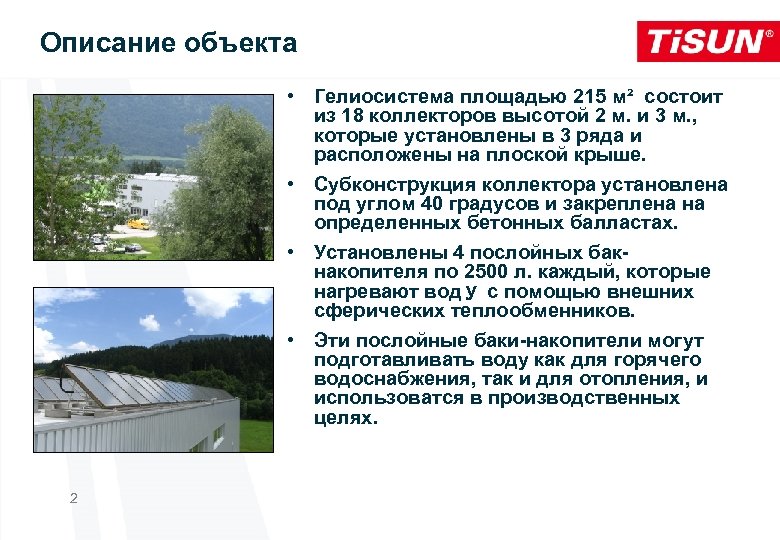

Описание объекта • Гелиосистема площадью 215 м² состоит из 18 коллекторов высотой 2 м. Описание объекта • Гелиосистема площадью 215 м² состоит из 18 коллекторов высотой 2 м. и 3 м. , которые установлены в 3 ряда и расположены на плоской крыше. • Субконструкция коллектора установлена под углом 40 градусов и закреплена на определенных бетонных балластах. • Установлены 4 послойных бакнакопителя по 2500 л. каждый, которые нагревают воду с помощью внешних сферических теплообменников. • Эти послойные баки-накопители могут подготавливать воду как для горячего водоснабжения, так и для отопления, и использоватся в производственных целях. 2

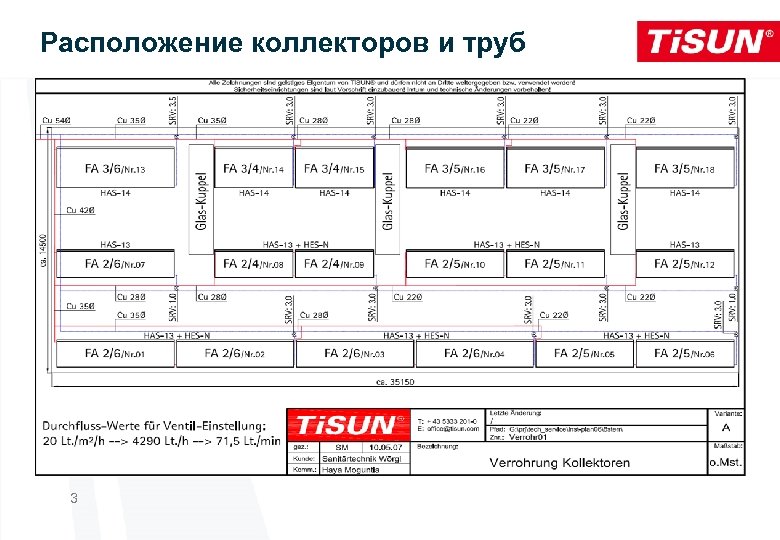

Расположение коллекторов и труб 3 Расположение коллекторов и труб 3

Гидравлическая схема 4 Гидравлическая схема 4

Процесс работы системы • • • Есть тепературный датчик для коллекторов, а также одни Процесс работы системы • • • Есть тепературный датчик для коллекторов, а также одни датчик на каждый бак. 2 бака-накопителя подключены один к другому и могут быть использованы поочередно, в зависимости от потребности. Если разница температуры между баком и коллекторным датчиком превышает установленные параметры, то включается насос, он получает энергию от коллектора и доставляет ее в бак. В этом объекте преимущественно заряжаются первые 2 заборных бака, как только они достигли макс. температуры – зарядка переключается на другие два бака. Если эти баки превысили установленную макс. температуру, то насос выключается Если баки из-за забора воды или потери тепла остывают ниже максимално установленной температуры, то цикл начинается заново. 5

Годовой расчет системы 6 Годовой расчет системы 6

Bilder 7 Bilder 7

Вопросы БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ Thank you for your attention! Merci! Grazie! Gracias! Вопросы БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ Thank you for your attention! Merci! Grazie! Gracias!
