ПРОЕКТ ГИДРАВЛИЧЕСКОГО ПРИВОДА ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ Выполнил Новокрещенов О

ПРОЕКТ ГИДРАВЛИЧЕСКОГО ПРИВОДА ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ Выполнил: Новокрещенов О. П. Группы: 3 -ТГМ Руководитель: Кулиненко И. М.

Цель: Разработать гидравлическую схему с поступательным движением выходного звена

Задачи 1. Провести анализ данной гидравлической схемы 2. Произвести расчет деталей и гидроцилиндра в целом 3. Произвести расчет трубопровода 4. Подобрать насос 5. Подобрать элементы управления в схеме 6. Выполнить чертежи с использованием программы Компас 7. Выбрать рабочую жидкость в зависимости от условий работы

Схема гидравлическая ПРИНЦИПИАЛЬНАЯ

Чертеж штока

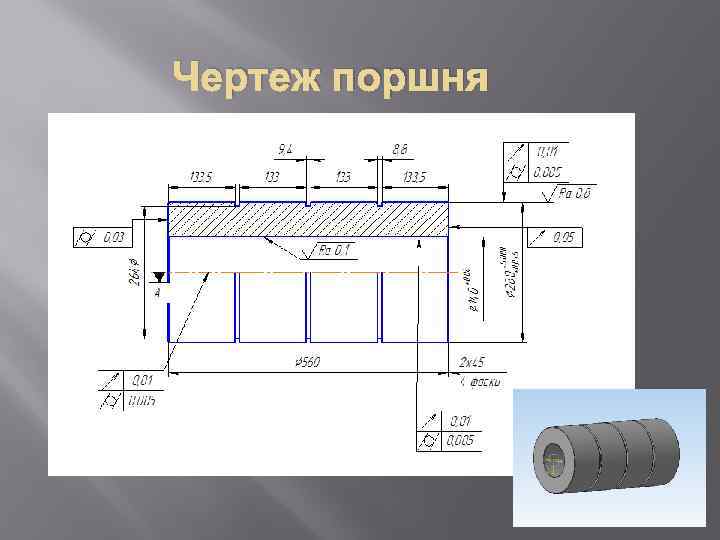

Чертеж поршня

Чертеж гильзы

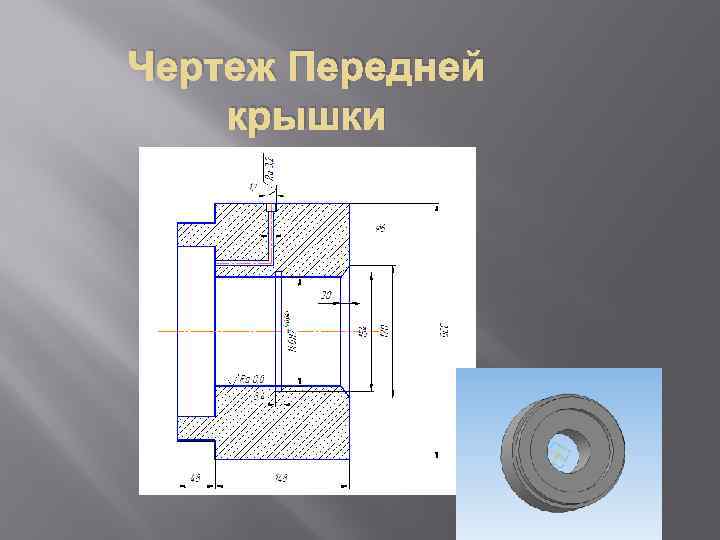

Чертеж Передней крышки

Чертеж Задней крышки

Сборка гидроцилиндра

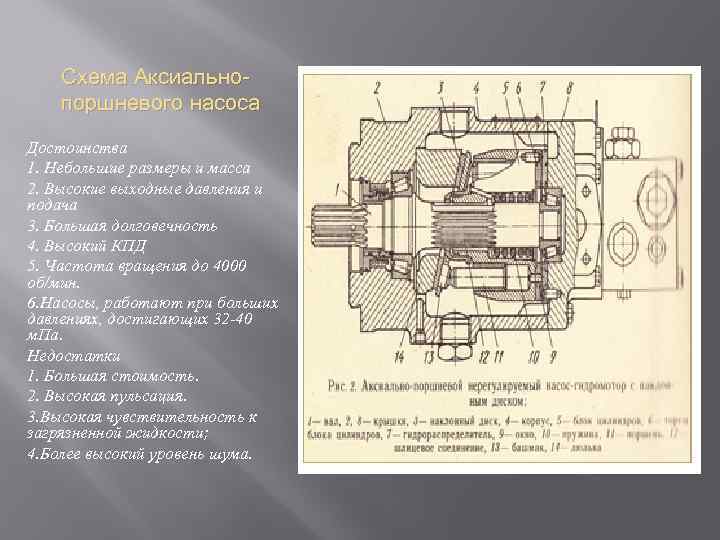

Схема Аксиальнопоршневого насоса Достоинства 1. Небольшие размеры и масса 2. Высокие выходные давления и подача 3. Большая долговечность 4. Высокий КПД 5. Частота вращения до 4000 об/мин. 6. Насосы, работают при больших давлениях, достигающих 32 -40 м. Па. Недостатки 1. Большая стоимость. 2. Высокая пульсация. 3. Высокая чувствительность к загрязненной жидкости; 4. Более высокий уровень шума.

заключение В результате выполнения курсового проекта; Были произведены проектные и проверочные расчеты деталей гидроцилиндра, Спроектированы детали и гидроцилиндр в целом; Выполнены деталировочные чертежи и сборка гидроцилиндра; Произведено описание гидравлической схемы; Подобраны из каталога Bosch. Rexroth управляющие элементы схемы, по каталогу выбран насос; Из условий работы выбрана рабочая жидкость.
