ПРОЕКТ «ЭНЕРГОСБЕРЕГАЮЩАЯ ТЕХНОЛОГИЯ ПНЕВМОТРАНСПОРТИРОВАНИЯ СЫПУЧИХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ НА ОСНОВЕ БЕСКОНТАКТНОГО ИЗМЕРИТЕЛЯ РАСХОДА» Авторы: Заведующий кафедрой автоматизации технологических процессов и производств ННГАСУ, канд. техн. наук, профессор Доцент кафедры автоматизации технологических процессов и производств ННГАСУ, ПЛОТНИКОВ Н. М. ГУЛЯЕВ В. Г.
Структурная схема системы автоматизированного измерения расхода сыпучих диэлектрических материалов при пневмотранспортировании + 1 u D 2 V Контроллер 1 Измерительная вставка 6 3 5 6 7 4 8 Система визуализации 5 Блок регистрации 1 – обкладки измерительного конденсатора С 1; 2 – вставка из диэлектрического материала в пневмомагистраль; 3 – лазерный диод; 4 – кристалл ниобата лития (Li. Nb. O 3); 5 – обкладки конденсатора С 2; 6 – оптический анализатор; 7 – регистрирующий фотодиод; 8 – усилитель.

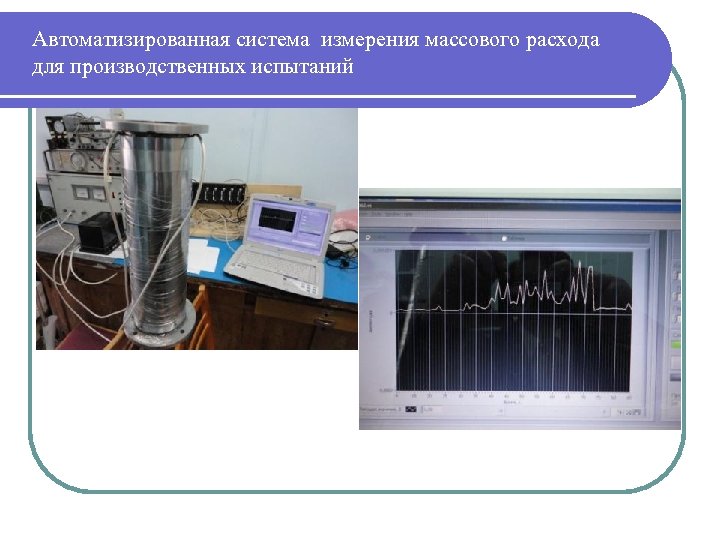

Автоматизированная система измерения массового расхода для производственных испытаний

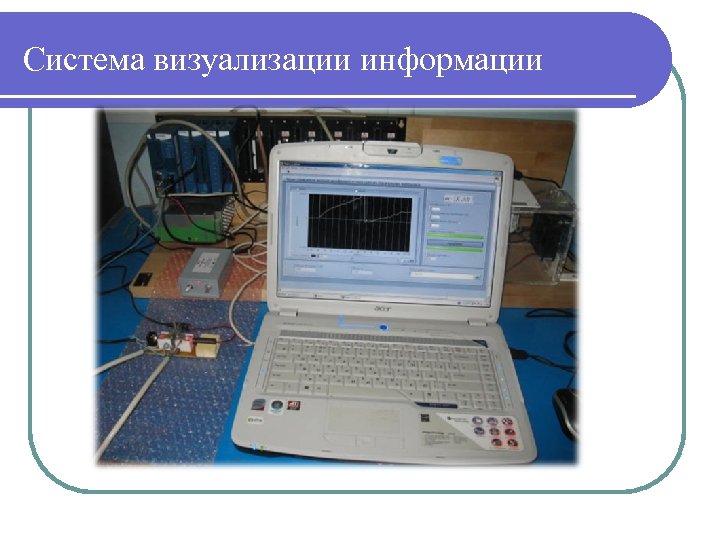

Система визуализации информации

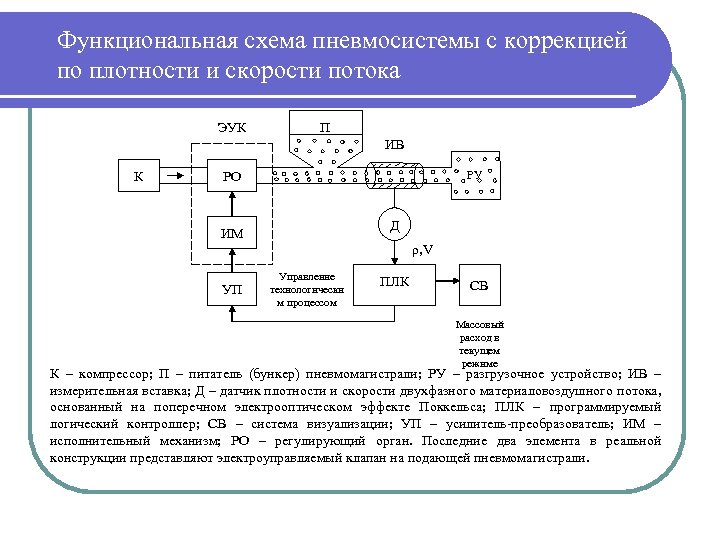

Функциональная схема пневмосистемы с коррекцией по плотности и скорости потока ЭУК П ИВ К РУ РО Д ИМ ρ, V УП Управление технологически м процессом ПЛК СВ Массовый расход в текущем режиме К – компрессор; П – питатель (бункер) пневмомагистрали; РУ – разгрузочное устройство; ИВ – измерительная вставка; Д – датчик плотности и скорости двухфазного материаловоздушного потока, основанный на поперечном электрооптическом эффекте Поккельса; ПЛК – программируемый логический контроллер; СВ – система визуализации; УП – усилитель-преобразователь; ИМ – исполнительный механизм; РО – регулирующий орган. Последние два элемента в реальной конструкции представляют электроуправляемый клапан на подающей пневмомагистрали.

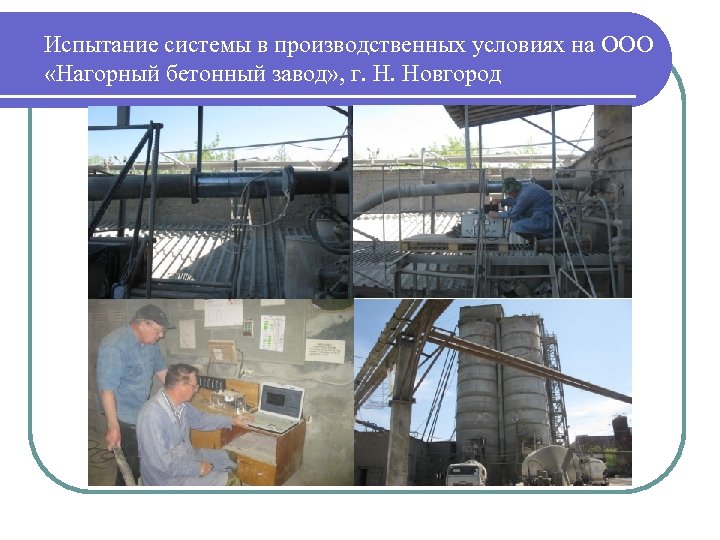

Испытание системы в производственных условиях на ООО «Нагорный бетонный завод» , г. Н. Новгород

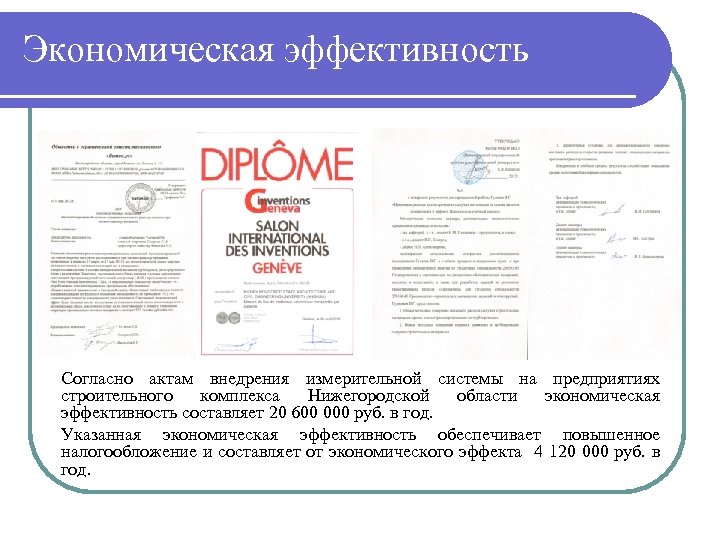

Экономическая эффективность Согласно актам внедрения измерительной системы на предприятиях строительного комплекса Нижегородской области экономическая эффективность составляет 20 600 000 руб. в год. Указанная экономическая эффективность обеспечивает повышенное налогообложение и составляет от экономического эффекта 4 120 000 руб. в год.
СПАСИБО ЗА ВНИМАНИЕ! Контактная информация: Начальник УНИИПР - Монич Д. В. Тел. : (831) 430 -19 -46, эл. почта: md@nngasu. ru Заведующий кафедрой АТП - Плотников Н. М. , доцент кафедры АТП – Гуляев В. Г. Тел. : (831) 430 -19 -58, эл. почта: atp@nngasu. ru
